空心阴极灯的原理是怎样的-
空心阴极灯的光谱特点
空心阴极灯的光谱特点
空心阴极灯是一种气体放电光源，其光谱特点如下：
1. 宽谱红外辐射：空心阴极灯在可见光谱和红外光谱中都有较强的辐射。
红外辐射主要集中在长波红外区域，对于红外光谱的分析具有一定的优势。
2. 窄谱性：空心阴极灯的谱线较为窄，谱线宽度通常在0.1纳米以下。
这种窄谱性使得空心阴极灯在光谱分析中具有较高的分辨率和准确性。
3. 不连续光谱：空心阴极灯的光谱呈现离散的发射线，线状分布较密集。
这一特点使得空心阴极灯在光谱分析中容易确定和区分不同元素的发射线。
4. 发射线强度高：空心阴极灯的光谱中，某些谱线的强度相对较高，有利于元素的定量分析和检测。
5. 无红杂散光：空心阴极灯的光谱中，红外辐射大大减少，基本无红杂散光的干扰，使得分析结果更为准确可靠。
总的来说，空心阴极灯的光谱特点主要包括宽谱红外辐射、窄谱性、不连续光谱、发射线强度高和无红杂散光。
这些特点使得空心阴极灯在光谱分析中具有较高的分辨率、准确性和灵敏度。
空心阴极灯发射锐线的原理
空心阴极灯发射锐线的原理
在空心阴极灯的两电极施加一定的电压，形成电场。
灯内充有的惰性气体，在常温下总有少数原子电离为自由电子和正离子，在电场的作用下，它们分别向阳极和阴极加速运动，运动过程中与其他原子碰撞，导致原子电离，放出二次电子，使电子、正离子增加，放电现象得到维持，而且，保持放电的工作电压比起辉电压低。
阴极内表面在被轰击的过程中，因受热使原子热蒸发逸出，对低熔点易挥发更加明显。
同时，具有较大加速运动的正离子群，轰击阴极内表明，使其原子被溅射出来。
被溅射和热蒸发出来的阴极内表面的原子进入空心阴极空问内，与放电过程中被加速运动的正离子、二次电子以及气体原子之间发生非弹性碰撞，从而获得能量被激发到高能态。
当它回到基态时，以辐射特征波长的形式，将得到的能量释放出来。
发生高能级非弹性碰撞时，发射火花线或离子线；发生低能级非弹性碰撞时，发射原子线。
原子吸收分光光度计中空心阴极灯
原子吸收分光光度计中空心阴极灯嘿，大家好，今天咱们聊聊原子吸收分光光度计里的那位明星，空心阴极灯。
听名字就有点神秘对吧？想象一下，在科学实验室里，这个小家伙闪闪发光，简直像个派对上的亮点，时刻准备着为咱们揭示那些藏在样品背后的秘密。
空心阴极灯，这玩意儿可不是普通的灯泡。
它里面是个“空心”的小金属管，里边装着气体，这个气体可不是一般的气，经过电流的刺激，灯管就会发出光。
这光是特别的，能让咱们测量样品中金属元素的浓度。
就像是你在朋友聚会上，突然被问到哪个队伍最强，没关系，凭借直觉答上来就是了。
但这里，我们可得用科学的“直觉”来搞定。
这个灯怎么运作呢？简单来说，当灯通电后，气体里的原子被激发，然后就开始发光。
咱们的目标是让它发出特定波长的光，这样才能“照亮”我们想要的金属元素。
你看，感觉就像是为某个秘密侦探故事设定了完美的背景音乐，灯一闪，秘密就揭晓了。
这种光，咱们称之为“谱线”。
不同的金属元素有不同的谱线，咱们可以通过测量吸收的光量，得出它们的浓度。
说到这里，可能有些小伙伴会想，为什么叫“空心阴极灯”呢？这名字听上去挺复杂。
其实很简单，空心指的就是那根小管子里是空的。
阴极则是它的电极，充电的时候，电子从这个电极流出，跟气体里的原子碰撞。
咱们常说，科学其实是无处不在，连这小小的灯泡都能让我们理解物质的奥秘，真是太酷了。
这个空心阴极灯可不止一个品种。
根据需要的金属元素不同，咱们可以选择不同材质的灯管。
比如说，如果要测量铅，那就得用铅灯。
如果要检测铜，那就得用铜灯。
简直像是给每种金属准备了专属的“发光伴侣”，让它们在实验室里闪耀出最美的一面。
大家可能也会好奇，这玩意儿的使用寿命怎么样。
实际上，空心阴极灯是有寿命的，通常在几百小时左右。
使用一段时间后，灯管里的气体会逐渐耗尽，光亮也会变得暗淡，影响实验结果。
就像一部好电影，重复播放多了，也会失去最初的那份惊喜。
不过别担心，更换个灯管就好了，继续开演。
说到维护，这个小家伙其实也需要一些“呵护”。
简述空心阴极灯的工作原理

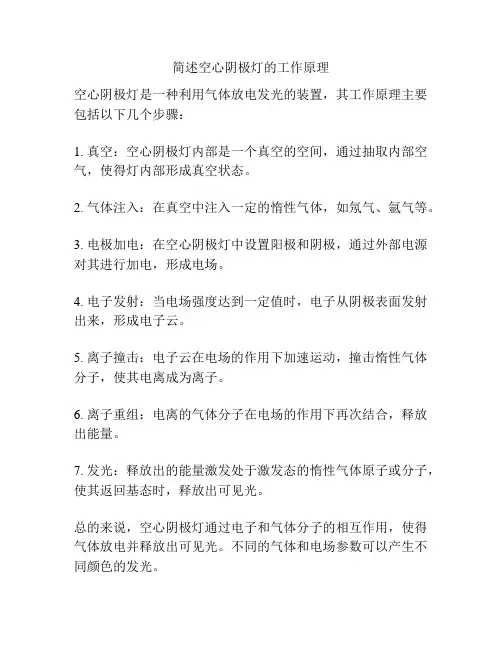

简述空心阴极灯的工作原理
空心阴极灯是一种利用气体放电发光的装置，其工作原理主要包括以下几个步骤：
1. 真空：空心阴极灯内部是一个真空的空间，通过抽取内部空气，使得灯内部形成真空状态。
2. 气体注入：在真空中注入一定的惰性气体，如氖气、氩气等。
3. 电极加电：在空心阴极灯中设置阳极和阴极，通过外部电源对其进行加电，形成电场。
4. 电子发射：当电场强度达到一定值时，电子从阴极表面发射出来，形成电子云。
5. 离子撞击：电子云在电场的作用下加速运动，撞击惰性气体分子，使其电离成为离子。
6. 离子重组：电离的气体分子在电场的作用下再次结合，释放出能量。
7. 发光：释放出的能量激发处于激发态的惰性气体原子或分子，使其返回基态时，释放出可见光。
总的来说，空心阴极灯通过电子和气体分子的相互作用，使得气体放电并释放出可见光。
不同的气体和电场参数可以产生不同颜色的发光。
原子吸收光谱法(AAS)
局限性：测不同的元素需不同的元 素灯，不能同时测多元素，难熔元 素、非金属元素测定困难。
原子吸收光谱法基本原理
1.原子的能级与跃迁
基态第一激发态,吸收一定频率的辐射能量。 产生共振吸收线（简称共振线） 吸收光谱 激发态基态,发射出一定频率的辐射。 产生共振吸收线（也简称共振线） 发射光谱
原子吸收光谱法基本原理
A kc
原子吸收分光度计
原子吸收分光度计
原子吸收分光度计
光源
原子化器
单色器
检测系统
思考：光学系统（单色器）为什么在原子化器和检 测系统之间？
光 源
提供待测元素的特征光谱。获得较高的 灵敏度和准确度。 光源应满足如下要求； （1）能发射待测元素的共振线； （2）能发射锐线； （3）辐射光强度大，稳定性好。
2.元素的特征谱线
（1）各种元素的原子结构和外层电子排布不同 基态第一激发态:
跃迁吸收能量不同——具有特征性。
（2）各种元素的基态第一激发态
最易发生，吸收最强，最灵敏线。特征谱线。
（3）利用原子蒸气对特征谱线的吸收可以进行定量分析
原子吸收光谱法基本原理
从光源发射出具有待测元素特征 谱线的光，通过试样蒸气时，被蒸气 中待测元素的基态原子所吸收，吸收 的程度与被测元素的含量成正比。故 可根据测得的吸光度，求得试样中被 测元素的含量。
将待测试样在专门的氢化物生成器中产生氢
化物，送入原子化器中检测。
单色器
•作用：将待测元素的吸收线与邻近线分开
•组件：色散元件 ( 棱镜、光栅 ) ，凹凸镜、 狭缝等
检测系统
•作用: 将待测元素光信号转换为电信号， 经放大数据处理显示结果。 •组件: 检测器、放大器、对数变换器、显 示记录装置。
光源--之空心阴极灯
常用光源
蒸气放电灯 无极放电灯 空心阴极灯 注：它们都能符合要求的标准
空心阴极灯
定义
空心阴极灯是一种特殊 气体放电器，包括一个阳 极和一个空心圆筒形阴Байду номын сангаас 。两电极密封于带有石英 窗(或玻璃窗)的玻璃管中 ，管中充有低压惰性气体 。
空心阴极灯
空心阴极灯
工作原理 1） 在空心阴极灯两个 电极间加上一定电压时（通常是300500V），阴极灯开始辉光放电，电 子从空心阴极射向阳极，并与周围惰 性气体碰撞使之电离。带正电荷的惰 性气体离子在电场作用下连续轰击阴 极表面，阴极表面的金属原子发生溅 射，溅射出来的金属原子在阴极区受 到高速电子及离子流的撞击而激发， 从而辐射出具有特征谱线的锐线光谱。
空心阴极灯
2） 空心阴极灯发射的光谱，主要 是阴极元素的光谱（其中也杂有内充 气体及阴极中杂质的光谱），因此用 不同的待测元素作阴极材料，可制成 各相应待测元素的空心阴极灯。若阴 极物质只含一种元素，可制成单元素 灯，阴极物质含多种元素，则可制成 多元素灯。
空心阴极灯构造
空心阴极灯优点
1）使用寿命长，可长期存放 2）只有一个操作参数（即电流） 3）发射的谱线稳定性好，强度高而 宽度窄，并且容易更换
光源
邢利明 10生物技术 201006040018
光源的作用
光源的作用是辐射待测元素的特征光 谱（实际辐射的是共振线和其他非吸 收谱线），以供测量之用。当然，为 了测出待测元素的峰值吸收，必须使 用锐线光源。
选用光源标准
1）能辐射锐线，即发射线的半宽度比 吸收线的半宽度窄得多，否则测出的 不是峰值吸收。 2）能辐射待测元素的共振线，并且具 有足够的强度，以保证有足够的信噪 比。 3）辐射的光强度必须稳定且背景小， 而光强度的稳定性又与供电系统的稳 定性有关。
空心阴极灯能量太低的原因
空心阴极灯能量太低的原因1. 引言空心阴极灯是一种能够产生高能量电子束的设备，用于许多科学研究和工业应用。
然而，有时候我们可能会遇到空心阴极灯能量太低的问题。
这篇文章将探讨可能导致空心阴极灯能量太低的原因，并提供相应的解决方案。
2. 空心阴极灯能量的测量方法在讨论问题的原因之前，我们需要了解如何测量空心阴极灯的能量。
一种常用的方法是利用能量分析仪来测量电子束的能量，该仪器使用磁场和电场将电子束分离并测量不同能量区域的电子数量。
另一种方法是通过测量照射到目标物体上的电子束功率来间接推断能量大小。
3. 空心阴极灯能量太低的原因3.1 脏污导致阴极效率低下空心阴极灯的阴极是电子发射的源头，在使用过程中，阴极表面可能会因为长时间使用积累了一层脏污物，如油脂、灰尘等。
这些污垢会降低阴极的效率，减少电子发射的数量。
解决办法是定期清洁阴极表面，或者更换新的阴极。
3.2 空心阴极灯电源过低或不稳定空心阴极灯通常使用直流或射频电源来提供加速电压。
如果电源电压过低或不稳定，将会导致电子束的能量降低。
解决办法是使用高质量的电源，并定期检查和校准电源。
3.3 空心阴极设计和制造缺陷空心阴极灯的设计和制造过程中可能存在缺陷，如阴极形状不合理、阴极材料选择不当或加工工艺不精等。
这些问题都会影响电子发射效率和能量输出。
解决办法是重新设计和制造符合要求的空心阴极。
3.4 空气中的杂质和湿度影响能量输出空气中的杂质和湿度也可能影响空心阴极灯能量的输出。
例如，空气中的水分会影响阴极表面的电子发射。
解决办法是提供干燥的工作环境，并确保空气中的杂质浓度尽量低。
4. 解决空心阴极灯能量太低的方法4.1 清洁阴极表面定期清洁阴极表面，确保阴极没有被污垢覆盖。
使用合适的清洁剂和工具进行清洁，注意避免对阴极造成损害。
4.2 使用高质量的电源选择和使用高质量的电源，确保电源电压稳定并符合要求。
定期检查和校准电源，以确保其正常工作。
4.3 重新设计和制造空心阴极如果发现空心阴极设计和制造存在缺陷，应重新设计和制造符合要求的空心阴极。
空心阴极效应
空心阴极效应
空心阴极效应是一种物理现象，指在一定条件下，阴极表面的电子因
遭受空间电荷效应的限制而无法尽可能地发射，使电流密度非线性增
大的现象。
该现象存在于许多真空设备中，例如电子显微镜，离子束
刻蚀装置，电视机等。
空心阴极效应发生的机理很复杂，但可以简单地概括为以下几个步骤：
1. 阴极表面电子的发射
阴极表面吸附了许多电子，这些电子在受到外界电场的作用下，能够
从表面脱离，并形成电子云。
这个现象称为阴极表面电子的发射。
2. 电子的集束
电子云会被外加电场聚集成一个集束，这也就是“空心”的由来。
在
这个过程中，由于电子的碰撞和散射，一些电子会掉落并落到电极上。
3. 空间电荷效应
当电子密度增加时，它们之间的相互作用会越来越强，最终会限制电
子的发射。
这种相互作用称为空间电荷效应。
随着电子云密度的增加，空间电荷效应也会变得更加强烈。
4. 阴极电流密度的非线性增长
由于空间电荷效应的限制，阴极表面的电流密度即使在外加电场增大
的情况下，也不会线性增大。
这种情况称为阴极电流密度的非线性增长。
空心阴极效应在很多真空设备中都是一个很严重的问题。
这是因为它限制了设备产生的电流密度，从而降低了设备的工作效率。
为了解决这个问题，人们想出了很多办法，例如使用超短脉冲电场，改变电子文化，提高阴极表面的电热发射能力等。
总的来说，空心阴极效应是一个不可避免的物理现象，但在某些情况下可以通过适当的措施来减轻它的影响。
对于研究电子行为和开发高效真空设备的人员来说，深入研究和理解这个现象是非常重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空心阴极灯的原理是怎样的?
空心阴极灯是一种特殊形式的低压气体放电光源，放电集中于阴极空腔内。
当在两极之间施加200V-500V电压时，便产生辉光放电。
在电场作用下，电子在飞向阳极的途中，与载气原子碰撞并使之电离，放出二次电子，使电子与正离子数目增加，以维持放电。
发光原理
空心阴极灯是一种特殊形式的低压气体放电光源，放电集中于阴极空腔内。
当在两极之间施加200V-500V电压时，便产生辉光放电。
在电场作用下，电子在飞向阳极的途中，与载气原子碰撞并使之电离，放出二次电子，使电子与正离子数目增加，以维持放电。
正离子从电场获得动能。
如果正离子的动能足以克服金属阴极表面的晶格能，当其撞击在阴极表面时，就可以将原子从晶格中溅射出来。
除溅射作用之外，阴极受热也要导致阴极表面元素的热蒸发。
溅射与蒸发出来的原子进入空腔内，再与电子、原子、离子等发生第二类碰撞而受到激发，发射出相应元素的特征的共振辐射。
与此同时，HCL所发射的谱线中还包含了内充气、阴极材料和杂质元素等谱线。
因为灯内填充气体压力低，压力变宽很小；阴极温度较低，热变宽也很小；
同时，因为气体密度低，自吸变宽也不存在。
HCL基本满足发射谱线的半宽度窄、谱线强度大且稳定、谱线背景小、操作方便和经久耐用等锐线光源的基本要求。
并且，当采用较大的灯电流时，HCL所发射谱线半宽度变宽和谱线强度增高，此时检测器的负高压降低，吸光度读数稳定。
