热锻造工艺流程

热锻造工艺流程

热锻造工艺流程主要包括以下步骤:
1. 原料准备:选择适当的原材料,包括金属坯料和锻造辅助材料。

金属坯料通常为各类金属合金或纯金属,根据需要可以采用不同的规格和形状,例如圆钢、方钢、板材、管材等。

锻造辅助材料包括模具、润滑油、冷却水等。

2. 加热:将金属坯料放入加热炉中,加热到所需的温度。

加热温度和加热时间需要严格控制,避免金属材料过度加热或加热不足。

一般来说,预热温度应该控制在金属材料的再结晶温度以上,但不超过其熔点。

3. 锻造:加热后的金属坯料放入锻压机或铁锤等设备中进行压制、拉伸、弯曲等变形加工,从而改变其内部组织和物理性质,最终得到所需形状和尺寸的金属制品。

这个过程可能需要多次锻造,以达到所需的形状和尺寸。

具体来说,锻造可分为自由锻造和异型锻造。

自由锻造是将金属坯料放在锻模表面上,通过手工或机械压力进行锤打、压制等加工,使其得到所需形状。

异型锻造则是采用锻模对金属坯料进行塑性变形,从而达到所需的不同形状和尺寸。

这一步可以消除应力,提高金属制品的强度和硬度,同时也有利于改善其外观质量和精度。

4. 冷却:对锻造后的金属材料进行冷却处理,以使其达到所需的硬度和强度。

冷却处理通常分为两种类型:自然冷却和人工冷却。

5. 清理:主要是去除表面氧化皮。

6. 检查:一般锻件要经过外观和硬度检查,重要锻件还要经过化学成分分析、机械性能、残余应力等检验和无损探伤。

需要注意的是,热锻造工艺流程可能因具体的产品和工艺要求而有所不同,上述步骤只是一般性的描述。

在实际操作中,应根据具体情况进行调整和优化。

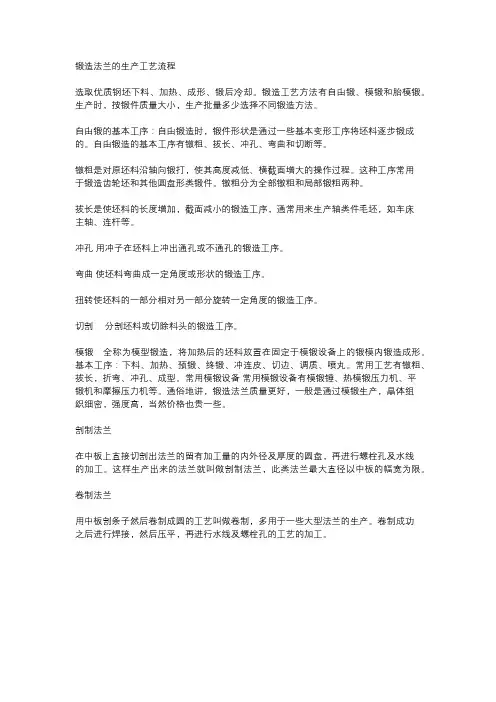

锻造法兰生产工艺流程

锻造法兰生产工艺流程

锻造法兰的生产工艺流程选取优质钢坯下料、加热、成形、锻后冷却。

锻造工艺方法有自由锻、模锻和胎模锻。

生产时,按锻件质量大小,生产批量多少选择不同锻造方法。

自由锻的基本工序:自由锻造时,锻件形状是通过一些基本变形工序将坯料逐步锻成的。

自由锻造的基本工序有镦粗、拔长、冲孔、弯曲和切断等。

镦粗是对原坯料沿轴向锻打,使其高度减低、横截面增大的操作过程。

这种工序常用于锻造齿轮坯和其他圆盘形类锻件。

镦粗分为全部镦粗和局部锻粗两种。

拔长是使坯料的长度增加,截面减小的锻造工序,通常用来生产轴类件毛坯,如车床主轴、连杆等。

冲孔用冲子在坯料上冲出通孔或不通孔的锻造工序。

弯曲使坯料弯曲成一定角度或形状的锻造工序。

扭转使坯料的一部分相对另一部分旋转一定角度的锻造工序。

切割分割坯料或切除料头的锻造工序。

模锻全称为模型锻造,将加热后的坯料放置在固定于模锻设备上的锻模内锻造成形。

基本工序:下料、加热、预锻、终锻、冲连皮、切边、调质、喷丸。

常用工艺有镦粗、拔长,折弯、冲孔、成型。

常用模锻设备常用模锻设备有模锻锤、热模锻压力机、平锻机和摩擦压力机等。

通俗地讲,锻造法兰质量更好,一般是通过模锻生产,晶体组织细密,强度高,当然价格也贵一些。

割制法兰在中板上直接切割出法兰的留有加工量的内外径及厚度的圆盘,再进行螺栓孔及水线的加工。

这样生产出来的法兰就叫做割制法兰,此类法兰最大直径以中板的幅宽为限。

卷制法兰用中板割条子然后卷制成圆的工艺叫做卷制,多用于一些大型法兰的生产。

卷制成功之后进行焊接,然后压平,再进行水线及螺栓孔的工艺的加工。

电厂发电机转子锻件的锻造工艺流程

电厂发电机转子锻件的锻造工艺流程

电厂发电机转子锻件的锻造工艺流程转子锻件的生产工艺流程为:冶炼—铸锭—加热—锻造—第一次热处理(锻后冷却及锻件热处理)—锻件外观检查—切取低倍试片—毛坯超声波探伤—锻件粗加工—超声波探伤—加工热处理吊卡头—第二次热处理(调质)—切取性能试样、钻中心孔—检査内孔质量—超声波探伤—外观尺寸检査—人库。

(1)直接拔长工艺如采用短粗钢锭能满足锻造比要求,即钢锭直径与锻件心部锻透,内部缺陷充分焊合,砧子应采用上、下宽平砧或上、下宽V形砧,相对送进量控制在0.5〜0.8,在髙温尽量采取大压下量,要求操作时变形均匀,以保证钢锭中心不偏移。

这种锻造工艺方案的优点:操作简单,加热火次少,生产周期短。

由于必须镦粗,钢锭轴线不易偏移,并可用小设备锻大型转子。

缺点:锻时只沿轴向变形,锻件流线分布比较明显,横向力学性能有所下降。

(2)镦粗拔长锻造工艺方案由于转子轴身直径很大,如采用普通钢锭锻造时,直接拔长不能达到锻造比要求。

因此,在拔长前应进行镦粗以增大锻造比,同时镦粗还能提高切向力学性能。

生产实践证明,采取一次镦粗,镦粗后如锻造比≥4,则完全可以锻合钢锭内部的疏松,钢锭心部组织能够得到锻透,否则需要两次镦粗。

镦粗前,坯料应进行高温扩散退火,其方法是,在加热到始锻温度后保温25〜40h,使钢锭成分均匀化并可减轻晶内偏析。

镦粗时,镦粗比要大于或等于2. 25。

镦粗后,也用上、下宽平砧或上、下宽V形砧,在高温下以大压下量进行拔长。

这一方案的优点是:由于金属交错流动,能使杂质分布均匀,有利于提高切向力学性能。

其缺点是:锻时钢锭中心容易偏移,火次多,生产率低,需要大吨位设备。

(3)中心压实-拔长方案锻造大型转子时,由于锻件尺寸很大,即使选用高径比很小的短粗钢锭,直接拔长也无法达到锻造比要求,如采用镦粗-拔长工艺进行锻造,而镦粗又受到设备吨位的限制。

为此,可先进行表面降温锻造,使钢锭中心得到充分锻透,然后再进行逐步拔长成锻件,这即是中心压实-拔长工艺方案。

锻压工艺流程

锻压工艺流程

锻压工艺流程
《锻压工艺流程》
锻压工艺是一种常见的金属加工工艺,通过将金属加热至一定温度后,施加压力使之发生塑性变形,从而获得所需形状和尺寸的工件。

锻压工艺流程包括以下几个主要步骤。

首先是材料准备。

选用合适的金属材料,根据工件的形状和尺寸要求,进行预处理和热处理。

预处理包括切割、锯切、倒角和清洗等工序,热处理则是对材料进行加热和保温处理,以提高其塑性和延展性。

接下来是模具设计和制造。

根据工件的形状和尺寸要求,设计制造相应的模具。

模具的设计要考虑到金属材料的流动性和缩孔率等因素,确保能够获得理想的成形效果。

然后是加热和锻压操作。

将经过预处理和热处理的金属材料放入加热炉中加热至一定温度,然后放入锻压机中进行锻压。

锻压机通过施加一定的压力使金属材料发生塑性变形,根据模具的形状和尺寸要求,获得所需的工件。

最后是冷却和后处理。

将锻造好的工件放入冷却槽中进行快速冷却,以消除残余应力和改善材料的机械性能。

之后进行表面处理、精加工和质量检验等工序,最终获得符合要求的成品。

通过以上步骤,就完成了一次完整的锻压工艺流程。

锻压工艺以其高精度、高强度和高效率的特点,被广泛应用于汽车制造、
航空航天、机械制造等领域,为各种工件的生产提供了可靠的加工手段。

热锻车间工艺流程

热锻车间工艺流程

热锻车间工艺流程热锻是一种金属加工工艺,通过加热金属至一定温度后施加一定压力,使金属发生塑性变形,用以制造各种零部件。

热锻车间是进行热锻工艺的地方,工艺流程包括原材料准备、加热、锻造、冷却等环节。

下面是一个详细的热锻车间工艺流程。

首先,原材料准备。

根据产品要求,选择合适的金属材料,如碳素钢、合金钢、铝合金等。

根据产品形状和尺寸,将原材料锯切成合适的长度和宽度,以便后续的加工。

接下来是加热环节。

将原材料放入电炉或火炉中进行加热。

加热温度的选择要根据金属材料的性质和产品要求,通常为材料的再结晶温度或高于再结晶温度。

加热时间也需根据加热温度和材料的厚度和尺寸进行调整,以确保材料均匀加热。

加热后,将材料移入锻压机前的锻模中。

锻模是一种金属工具,用于对金属材料进行形状和尺寸的锻造。

在锻造过程中,需要施加强力压力使材料变形。

锻压机通常由压力机、液压系统和控制系统组成,能够提供足够的压力和控制锻造过程。

在锻造过程中,需要根据产品要求和锻造材料的性质进行合理的锻造温度和锻压时间控制,以确保产品的质量和机械性能。

锻造时的压力和速度也要根据产品的形状和尺寸进行调整,以避免材料的撕裂或过度变形。

锻造完成后,需要进行冷却。

冷却的目的是使金属材料在锻造过程中产生的热量迅速散发,防止材料过热和变形。

冷却方式通常有水淬和自然冷却两种。

对于一些需要保持特定形状的产品,还需要进行定形处理,如回火或正火。

最后,对冷却后的锻件进行清洁和检验。

清洁可以去除锻件表面的氧化物和不纯物质,使其表面得到充分的净化。

检验是确保产品质量的重要环节,包括外观检验、尺寸测量、力学性能测试等。

对于不合格的锻件,需要进行修复或重新制造。

以上是热锻车间的工艺流程。

热锻工艺在制造业中有着广泛的应用,可以制造各种复杂形状和高强度的金属零部件。

随着技术的发展,热锻工艺也在不断进步,新的设备和工艺不断涌现,为金属加工行业提供了更多的选择和机会。

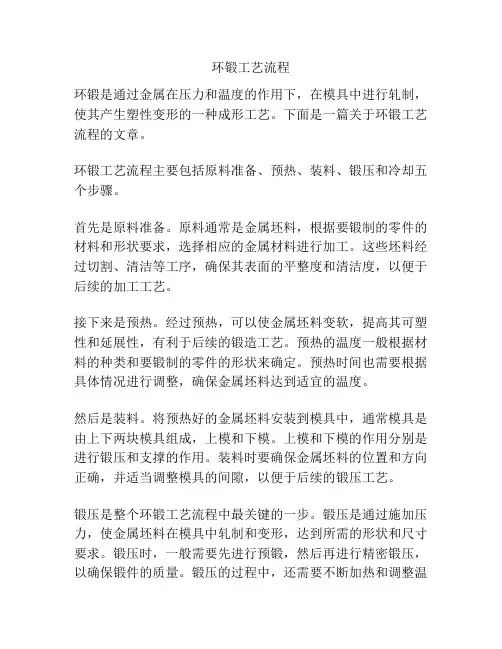

环锻工艺流程

环锻工艺流程

环锻工艺流程环锻是通过金属在压力和温度的作用下,在模具中进行轧制,使其产生塑性变形的一种成形工艺。

下面是一篇关于环锻工艺流程的文章。

环锻工艺流程主要包括原料准备、预热、装料、锻压和冷却五个步骤。

首先是原料准备。

原料通常是金属坯料,根据要锻制的零件的材料和形状要求,选择相应的金属材料进行加工。

这些坯料经过切割、清洁等工序,确保其表面的平整度和清洁度,以便于后续的加工工艺。

接下来是预热。

经过预热,可以使金属坯料变软,提高其可塑性和延展性,有利于后续的锻造工艺。

预热的温度一般根据材料的种类和要锻制的零件的形状来确定。

预热时间也需要根据具体情况进行调整,确保金属坯料达到适宜的温度。

然后是装料。

将预热好的金属坯料安装到模具中,通常模具是由上下两块模具组成,上模和下模。

上模和下模的作用分别是进行锻压和支撑的作用。

装料时要确保金属坯料的位置和方向正确,并适当调整模具的间隙,以便于后续的锻压工艺。

锻压是整个环锻工艺流程中最关键的一步。

锻压是通过施加压力,使金属坯料在模具中轧制和变形,达到所需的形状和尺寸要求。

锻压时,一般需要先进行预锻,然后再进行精密锻压,以确保锻件的质量。

锻压的过程中,还需要不断加热和调整温度,确保金属坯料的塑性和延展性。

最后是冷却。

经过锻压后,金属坯料的温度会升高,需要进行冷却,使其温度降到适宜的程度。

通过冷却,可以使锻件的结构更加紧密,从而提高其强度和硬度。

冷却的方法有很多种,可以是自然冷却,也可以是通过水冷、气冷等方式进行冷却。

整个环锻工艺流程是一个复杂的过程,需要很多专业的设备和工具进行配合。

每个步骤都需要精确操作,以确保锻件的质量和性能。

环锻工艺是一种高效的金属成形工艺,它可以生产出各种形状复杂、性能优良的锻件,广泛应用于航空、汽车、机械等领域。

这篇文章介绍了环锻工艺流程的五个步骤:原料准备、预热、装料、锻压和冷却。

通过这些步骤,可以将金属坯料加工成具有所需形状和尺寸的锻件。

环锻工艺是一种高效、精确的金属成形工艺,对于锻制各种形状复杂、性能要求高的零件具有重要意义。

调质钢锻件制造流程、制定热处理工艺规范

调质钢锻件制造流程、制定热处理工艺规范

调质钢锻件制造流程、制定热处理工艺规范下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!调质钢锻件的制造流程与热处理工艺规范调质钢锻件因其优异的机械性能,广泛应用于汽车、航空、船舶等重要领域。

轴承套圈锻件加工工艺

轴承套圈锻件加工工艺

轴承套圈锻件加工工艺轴承套圈锻件是一种常见的机械零件,通常用于支撑或引导旋转轴,起到支撑,定位和传递运动的作用。

在轴承套圈锻件加工工艺中,一些关键的工艺流程必须被重视和掌握。

以下是关于轴承套圈锻件加工的详细流程,以便更好地理解。

第一步,材料选择。

轴承套圈锻件通常由大量的金属材料制成。

常见的材料类型包括钢、铜、铝和钛等。

选择合适的材料可以大大提高轴承套圈锻件的机械强度和耐用性。

第二步,坯料的制备。

在轴承套圈锻件的制造过程中,坯料的制备非常重要。

其一种常见的方法是通过热镦,先制造出一根粗坯。

然后再通过热成形将其加工成所需的轴承套圈锻件。

第三步,火焰切割。

一旦坯料经过镦粗后,需要进行火焰切割。

这项工艺可以将较大的坯料切割成所需的形状和大小,为下一步的冷成形做好准备。

第四步,冷锻成形。

在这个阶段,坯料被夹在工艺模具中进行成型。

轴承套圈锻件的形状和尺寸可通过调整模具的设计来获得。

活塞冷锻机或连续式冷锻机都可以用于这一步骤。

第五步,热处理。

热处理是将铸件或锻件施加热力,使其加热到一个特定温度下,然后在适当的温度保温一段时间并于冷却,目的是通过改变其结构来提高其物理性质和力学性质的过程。

由于轴承套圈锻件的应用场景要求其具备相当的机械强度,因此对于这一步骤需要格外重视。

第六步,机械加工。

热处理后的轴承套圈锻件需要进行机械加工,以获得更高的精度和表面光滑度。

常用的机械加工设备包括车床、铣床、钻床和磨床等。

第七步,质量检测。

为了保证轴承套圈锻件的质量和安全性,必须对其进行质量检测。

这些包括尺寸检查、表面瑕疵的检查、硬度测试和耐蚀性测试等。

总之,轴承套圈锻件加工工艺复杂,需要经验丰富的专业技术人员才能操作,勤奋的工人和高性能的机械设备。

通过严格的质量控制,可确保轴承套圈锻件具有良好的耐用性和长期的稳定性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

锻件工艺流程
锻件是一种通过将金属材料加热至一定温度后进行机械加工的工艺,常用于制造各种金属零件。

下面将介绍一下锻件的工艺流程。

首先,锻件的准备工作很重要。

选择合适的金属材料,如碳钢、合金钢等,并根据零件的要求进行切割、去除杂质等预处理工作。

还需要准备好相应的模具和锻压设备。

接下来是对金属材料进行加热处理。

将金属材料放入加热炉中加热,使其达到适合锻造的温度。

不同的金属材料需要不同的加热温度和时间,以确保锻件的质量。

加热后,金属材料进入锻造机进行锻造。

锻造分为冷锻和热锻两种方式。

冷锻是将金属材料加热至室温以下进行锻造,适用于一些脆性材料。

热锻是将金属材料加热至高温进行锻造,适用于大多数金属材料。

锻造时,使用锻道将金属材料置于模具中,然后用锻压设备施加压力,使金属材料变形并填充模具。

锻造完成后,锻件需要进行热处理。

热处理是通过加热和冷却的方式改变锻件的组织结构和性能。

常见的热处理方式包括退火、淬火和回火。

退火可以消除锻造过程中的应力和变形,提高锻件的塑性和韧性。

淬火可以使锻件的硬度增加,但也使其脆性增加。

回火可以降低锻件的硬度和脆性,提高其韧性。

最后,对锻件进行机械加工。

机械加工是为了使锻件达到最终的尺寸和形状要求。

常见的机械加工方式包括车削、铣削、钻
孔等。

通过这些加工方式,可以去除锻件表面的氧化皮和毛刺,并使锻件的尺寸和形状精确到达到设计要求。

锻造工艺流程是一个复杂的过程,需要各个环节的密切配合和精确操作。

只有在合适的温度和压力条件下进行锻造,才能得到质量好的锻件。

通过热处理和机械加工,可以进一步提高锻件的性能和外观。

总结起来,锻件的工艺流程包括准备工作、材料加热、锻造、热处理和机械加工。

锻件工艺的正确操作和控制对于获得高质量的锻件非常重要,也对提高产品质量和使用寿命有着至关重要的影响。
