装饰铬电镀工艺
装饰铬电镀工艺
装饰铬电镀工艺一、前处理1.清洗将待镀件放入清洗槽中，使用去污剂或碱性溶液进行清洗，去除表面油污和污垢。
2.酸洗将待镀件放入酸洗槽中，使用稀硫酸或盐酸进行酸洗，去除表面氧化层和锈蚀物。
3.活化将待镀件放入活化槽中，使用稀酸或碱性溶液进行活化处理，增强其表面的电导率和附着力。
4.水洗将待镀件放入水洗槽中，用清水冲洗干净。
二、电镀1.铜电镀将待镀件放入铜电镀槽中，使用铜盐溶液进行电解沉积。
铜层的厚度一般为0.5-2μm。
2.镍电镀将经过铜电镀的待镀件放入镍电镀槽中，使用氯化镍等溶液进行电解沉积。
在此过程中可以控制电流密度、温度等因素来调整所需的厚度。
一般情况下，厚度为10-20μm。
3.铬电镀将经过镍电镀的待镀件放入铬电镀槽中，使用铬酸等溶液进行电解沉积。
在此过程中也需要控制电流密度、温度等因素来调整所需的厚度。
一般情况下，厚度为0.1-0.5μm。
三、后处理1.水洗将经过铜、镍、铬电镀的待镀件放入水洗槽中，用清水冲洗干净。
2.烘干将水洗干净的待镀件放入烘箱中进行烘干处理，去除表面残留的水分。
3.抛光将经过烘干的待镀件进行抛光处理，使其表面更加光滑亮丽。
4.包装将抛光后的待镀件进行包装，以防止在运输和储存过程中受到损坏。
总结：装饰铬电镀工艺是一项复杂而精细的工艺。
在整个工艺流程中，前处理和后处理同样重要。
前处理可以有效地去除表面污垢和氧化层，从而提高了电镀层的附着力；后处理则可以使得成品更加美观和耐用。
在实际应用过程中，需要根据不同的材料和要求进行相应的调整和改进，以达到最佳的效果。
电镀黑铬工艺
电镀黑铬工艺电镀黑铬工艺是一种通过在金属表面涂覆一层黑色铬膜的工艺。
黑铬膜具有良好的耐磨、耐腐蚀和美观的特点，广泛应用于汽车、家具、电子产品等领域。
电镀黑铬工艺的基本步骤如下：1. 表面处理：在进行电镀之前，需要对金属表面进行处理，以去除污垢、氧化物和其他杂质。
常用的表面处理方法包括酸洗、电解清洗和机械抛光。
2. 镀铬：在表面处理完毕后，将金属件浸入含有铬酸铜和硫酸铜的电解液中。
通过施加电流，金属表面的铜离子会被还原为金属铬，从而形成一层均匀的黑色铬膜。
3. 清洗：镀铬完成后，需要对镀层进行清洗，以去除残留的电解液和其他污染物。
常用的清洗方法包括水洗、酸洗和电解清洗。
4. 表面处理：为了增加黑铬镀层的光泽和耐腐蚀性，还可以对其进行进一步的表面处理。
常用的表面处理方法包括抛光、研磨和喷漆。
电镀黑铬工艺的优点主要体现在以下几个方面：1. 耐磨性：黑铬镀层具有较高的硬度和耐磨性，可以有效延长金属件的使用寿命。
2. 耐腐蚀性：黑铬镀层能够有效防止金属表面的氧化和腐蚀，提高金属件的耐候性和耐腐蚀性。
3. 美观性：黑铬镀层呈现出深沉的黑色，具有高贵、典雅的外观，可以提升产品的价值和美观度。
4. 光泽度：通过表面处理和抛光等工艺，黑铬镀层可以获得较高的光泽度，使产品更加亮丽。
尽管电镀黑铬工艺具有许多优点，但也存在一些局限性：1. 成本较高：相比于其他镀层工艺，电镀黑铬的成本较高，主要是因为黑色铬的生产和处理过程相对复杂。
2. 环境污染：电镀黑铬过程中会产生一定的废水和废气，其中含有有害物质，需要进行有效的处理和排放，以避免对环境造成污染。
3. 工艺要求高：电镀黑铬工艺对设备和操作人员的要求较高，需要严格控制电解液的成分和工艺参数，以获得稳定的镀层质量。
总的来说，电镀黑铬工艺是一种重要的表面处理工艺，能够为金属制品提供耐磨、耐腐蚀和美观的镀层。
随着科学技术的不断进步，电镀黑铬工艺将会得到进一步的改进和应用，为各个领域的产品提供更好的保护和装饰效果。
六价铬装饰性镀铬
六价铬装饰性镀铬0 概述铬镀层具有良好的物理性能及化学性能，特别应用于装饰性电镀的表面，能长久地保持鲜艳的光泽及颜色不变。
对钢铁基体而言，铬镀层属于阴极性镀层，一般不能单独用于防护装饰性电镀，通常作为防护-装饰性多层镀层结构的外表镀层。
例如，镀铜/镍/铬、镀铜/铜/镍/铬等。
按照用途和铬镀层的特点，镀铬一般分为两类：一类为装饰性镀铬，另一类为功能性镀铬，如镀硬铬（提高机械件的耐磨损抵抗力）、黑铬（防反射等）及松孔铬（减少摩擦系数等）等。
为了提高铜/镍/铬体系或镍铬体系的耐蚀性，可用耐蚀性能更好的微孔铬层、无裂纹或微裂纹铬层工艺。
为了减少六价铬的污染，目前可采用低浓度镀铬法和三价铬镀铬法。
1 镀铬时的阴阳极反应镀铬的成分比较简单，主要为铬酸酐（在水中溶解成铬酸CrO3+H2O→H2CrO4和重铬酸2CrO3+H2O→H2Cr2O7）与硫酸二种。
采用硫酸根作催化剂的镀铬溶液，电流效率在8%～13%之间。
它们的电极反应如下：阴极反应2H++2e→H2↑（析氢）Cr2O72-+8H+→Cr2O3+4H2O（产生三价铬）由于氢气的析出，阴极区域的pH上升，发生如下转化Cr2O72-+H2O2CrO22-+2H+CrO42-+8H++6e→Cr+4H2O（铬沉积出来）阳极反应4OH--4e→2H2O+O2↑（析氧）Cr2O3+4H2O-6e→Cr2O72- +8H+（三价铬转化为六价铬）镀铬不能使用纯铅作为阳极，因为纯铅容易被溶液腐蚀而使阳极表面产生不利于生产的铬酸铅，一旦有了这种铬酸铅，阳极就要经常拿出来刷洗，否则铬酸铅就会阻止阳极放电而产生各种毛病。
镀铬阳极一般是铅锑（含锑3%～6%）合金和铅锡（含锡8%～10%）合金，但铅锡合金阳极的耐蚀性都要优于铅锑阳极。
近几年的实践证明，铅锡合金含锡量仅8%～10%是远不能够满足并防止镀液Cr3+的稳定，相反Cr3+还会有上升趋势。
为了有效控制Cr3+的上升，须重新调整铅锡合金锡含量的百分比为15%～20%，如此Cr3+上升趋势就得到了有效控制。

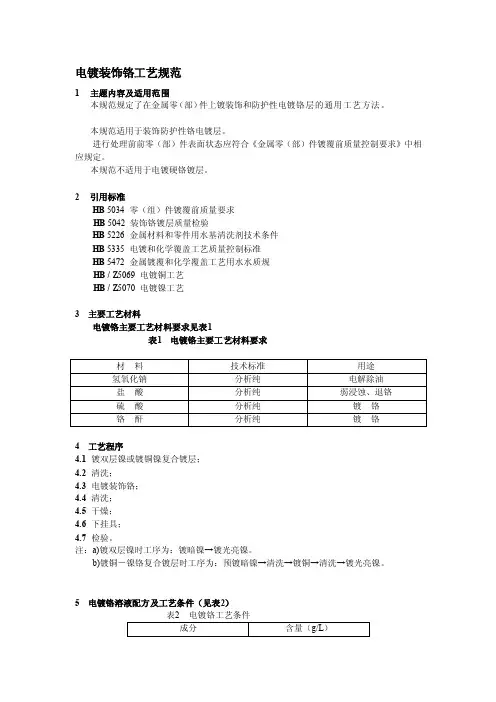

电镀装饰铬工艺标准[整理]
![电镀装饰铬工艺标准[整理]](https://img.taocdn.com/s3/m/88f4d82b0812a21614791711cc7931b765ce7bf4.png)
电镀装饰铬工艺规范1主题内容及适用范围本规范规定了在金属零（部）件上镀装饰和防护性电镀铬层的通用工艺方法。
本规范适用于装饰防护性铬电镀层。
进行处理前前零（部）件表面状态应符合《金属零（部）件镀覆前质量控制要求》中相应规定。
本规范不适用于电镀硬铬镀层。
2引用标准HB 5034 零（组）件镀覆前质量要求HB 5042 装饰铬镀层质量检验HB 5226 金属材料和零件用水基清洗剂技术条件HB 5335 电镀和化学覆盖工艺质量控制标准HB 5472 金属镀覆和化学覆盖工艺用水水质规HB / Z5069 电镀铜工艺HB / Z5070 电镀镍工艺3 主要工艺材料电镀铬主要工艺材料要求见表1表1 电镀铬主要工艺材料要求4 工艺程序4.1 镀双层镍或镀铜镍复合镀层；4.2清洗；4.3电镀装饰铬；4.4清洗；4.5干燥；4.6下挂具；4.7 检验。
注：a)镀双层镍时工序为：镀暗镍→镀光亮镍。
b)镀铜－镍铬复合镀层时工序为：预镀暗镍→清洗→镀铜→清洗→镀光亮镍。
5 电镀铬溶液配方及工艺条件（见表2）表2 电镀铬工艺条件6电镀液的配制6.1根据欲配溶液体积计算好所需化学药品；6.2镀铬槽内加入2／3体积去离子水，加温至50℃；6.3加入所需的铬酐（工业铬酐常有0.4％的硫酸应计算在内）；6.4加入硫酸；6.5新配的镀铬溶液必须进行电解后才能正常生产（阴极用薄钢板，阳极用铅板，阴阳极面积比为5：1，阴极电流密度为5 A/dm2～10A/dm2、温度为50℃～60℃、电解2h～4h）。
6.6搅拌均匀、取样分析，经调整试镀合格后即可投入生产。
7 不合格镀层的退除（见表3）表3不合格铬镀层的退除。

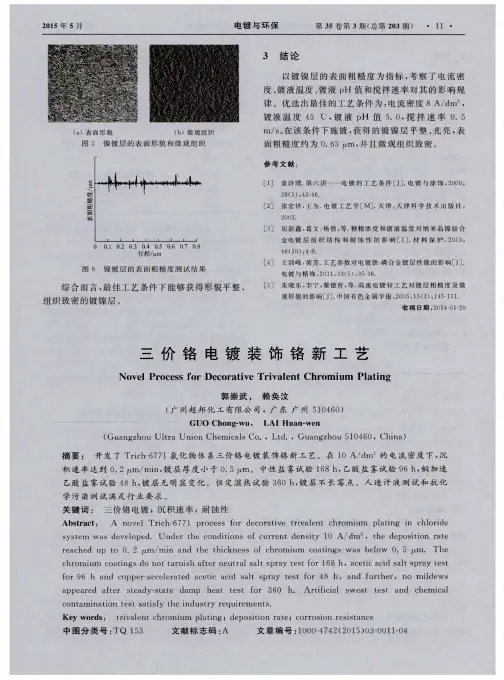

三价铬电镀装饰铬新工艺
（ ３ ）自然降温 至 ３ ３ Ｃ， 加 入 Ｔｒ ｉ ｃ ｈ 一 ６ ７ ７ ４稳定 剂 和 Ｔｒ ｉ ｃ ｈ 一 ６ ７ ７ ５润 湿剂 ， 注入 纯水 至规 定体 积 。
２ ０ １ ５ 年 ５月
电 镀 与 环 保
第３ ５ 卷第 ３ 期（ 总第 ２ ０ ３ 期） ・１ ３・
镀 液稳定 镀 层接 近 不锈钢 色 泽 ， 耐 蚀性 特别 好 。
１ ． ２ 镀 液 组 成 与 工 艺 条 件 镀液 组成 列 于表 １ 。
表 １ 镀 液 组成
保 护 研 究所 生 产 的 Ｄ Ｊ Ｈ— Ｄ 型 电解 测 厚仪 测 定镀 铬 层 的厚度 并 计 算 沉 积 速 率 ， 按 Ｗａ ｔ ｓ ｏ ｎ方 法 计 算 试
１ ． １ 工 艺 特 点
１ ． ４ 沉 积 速 率
进行 赫 尔 槽 试 验 ， 取 Ｔ ｒ ｉ ｃ ｈ 一 ６ ７ ７ １三 价 铬 镀 液
２ ６ ７ ｍＬ ， 在 ５ ． ４ Ａ 的 电流下 施镀 ３ ｍｉ ｎ ， 镀 液起 始温
度为 ３ １℃ ， 镀 完 试 片温 度 升至 ３ ５℃ 。 用 武 汉 材 料
距离阴极近端／ ｏ ｍ ｖ ／ （ ｐ ． ｍ・ ｍｉ ｎ ）
Ｊ ／ （ Ａ・ ｄ ｍ ）
２ ２ ．０ ０ １ ５ ．６ Ｏ
１ １＿ ９ ０
工艺 条件 列 于表 ２ 。
１ ． ３ 镀 液 配 制
９ ．１ ６ ７ ． Ｏ８
５ ．３ ９ ３ ．９ ６
（ １ ）注入 ２ ／ ３规 定 体 积 的纯 水 于 镀 槽 中 ， 按 镀
密度 区镀层 发雾 ， 甚 至 出现条 纹 ； 配 位剂 过量 会 导致 镀 液 的覆 盖能力 变 差 。可根据 赫 尔槽试 验结 果 向镀
镀铬工艺 (3)
镀铬工艺简介镀铬工艺是一种常见的表面处理工艺，主要目的是为了增加材料的耐腐蚀性和装饰效果。
镀铬工艺将一层薄薄的铬层附着在被镀物体的表面，从而改善了其外观，提升了其质量和性能。
工艺步骤镀铬工艺主要包括以下几个步骤：1.清洗：镀铬前，需要对被镀物体进行彻底的清洗工作，以去除表面的杂质和油污。
常用的清洗方法包括酸洗、碱洗和电解洗等，确保被镀物体表面的干净度。
2.酸洗：在镀铬前，需要进行酸洗处理。
酸洗可以去除被镀物表面的氧化膜和锈蚀，保证后续的镀铬工艺能够顺利进行。
一般采用稀硝酸或稀酸浸泡的方法进行酸洗处理。
3.电镀：电镀是镀铬工艺的核心步骤。
将被镀物体作为阴极，将铬酸盐溶液作为阳极，通过外加电流的作用，使铬离子在被镀物体表面还原成铬，并附着在表面形成一层铬层。
这一步骤需要控制电压和电流的大小，以及镀浴的温度和浓度等参数，以确保得到均匀、致密的铬层。
4.清洗：镀铬后，需要对镀层进行清洗以去除残留的化学药品。
一般采用水洗和酸洗两种方法进行清洗，保证镀层的质量。
5.抛光：在清洗后，还可以对镀层进行抛光处理，以进一步改善其外观和光泽度。
抛光可以使镀层更加光滑，减少表面的瑕疵和不均匀性。
6.检验：最后，需要对镀铬后的产品进行检验，以确保其质量符合要求。
常用的检验方法包括外观检查、厚度测量和耐腐蚀性测试等。
应用领域镀铬工艺广泛应用于各个领域，其中包括但不限于以下几个方面：•汽车工业：镀铬工艺可以提高汽车零部件的耐腐蚀性，同时也起到装饰效果。
汽车进气格栅、车轮盖、车身装饰条等都常采用镀铬工艺处理。
•家居用品：镀铬工艺可以使家居用品具有较好的耐腐蚀性和美观度。
浴室配件、厨房水龙头等产品常采用镀铬来增加其使用寿命和装饰效果。
•电子产品：镀铬工艺也广泛应用于电子产品的外壳和面板上，提升其外观质量。
手机外壳、电视机面板等产品常采用镀铬工艺处理。
•建筑装饰：在建筑装饰方面，镀铬工艺可以用于不锈钢扶手、门把手等部件，增加其耐腐蚀性和装饰效果。
镀铬工艺
镀铬工艺镀铬是泛指电镀铬镀铬有两种的，一种是装饰铬，一种是硬铬。
镀硬铬是比较好的一种增加表面硬度的方法，但是它的优缺点很多，所以好多情况下都没采用。
优点一，表面光洁度好，优点二，不会生锈，一点锈斑都不会有；三，镀的过程中原零件变形小。
四，如果零件尺寸不到位，可以通过加几丝铬来达到尺寸（如12楼所说的修补，当然了，这是优点，也是个缺点，所以要镀铬的零件都要放余量了）。
优点五，表面比较美观。
等等缺点一，价格高，不光镀的费用高，而且镀后还要再加工。
缺点二，不适合表面比较复杂的零件，缺点三，厚度太薄，一般只有0。
05-0。
15mm左右，缺点四，对零件表面的光洁度要求比较高。
等等镀硬铬一般采用比较多的是常在高温条件下使用的机械，如：模具等镀装饰铬顾名思义，主要目的就是为了表面光亮、外形美观、防锈等等。
根据其目的来判断要镀那种铬1.铬酐浓度和硬度的关系在其它工艺条件相同的时候，铬酐浓度低时硬度高。
但浓度低，镀液变化快，不稳定。
2.硫酸含量和硬度的关系在正常的镀铬工艺规范中。
铬酐与硫酸的比值应该保持在100：1。
在其它浓度不变时，提高硫酸含量，铬层的硬度也相应增高。
但在二者比值为100：，再提高硫酸含量硬度值又会下降。
3.电流密度和硬度的关系在正常温度下，铬层硬度随着电流密度的增加而提高。
当电流密度达到一定极限时硬度趋向稳定。
4.镀铬液稳定和硬度的关系在较高温度（65～75℃）下，由稀溶液镀出的铬层比由浓镀液镀出的铬层硬度高15～20％；在较低温度（35～45℃）下，由稀溶液镀出的铬层比由浓镀液镀出的铬层硬度没有多大差别。
5.镀铬层厚度与硬度的关系一般硬铬镀层硬度是随厚度提高而提高的，硬度的最高值在㎜左右。
以后，即使在提高厚度，硬度也不会再增加。
6.铬镀层随着受热温度的提高，硬度显着下降。
本文所讲的非正常失效主要是指活塞杆在使用—年内即产生锈蚀及镀铬层的破坏。
我们发现，在同一工程中泄洪深孔油缸的活塞杆很快锈蚀了，可相同直径、长度还稍长的导流底孔的活塞杆却没有锈蚀，所以对这种活塞杆很决失效的真正原因应作深入的探讨。
电镀铬及表面处理
将试样弯曲至一定角度，观察镀层是否有裂纹或脱落现象。
热震法
将试样加热至一定温度后迅速冷却，观察镀层是否开裂或脱落。
04 常见缺陷分析及预防措施
针孔、麻点等缺陷产生原因及解决方法
产生原因 基体表面不洁净，存在油污、氧化物等杂质。 电解液成分不纯或浓度过高。
针孔、麻点等缺陷产生原因及解决方法
航空航天
航空航天领域对材料性能要求极高，电镀铬及表面处理技 术可用于提高航空航天器零部件的耐高温、耐氧化等性能 。
医疗器械
医疗器械对材料生物相容性、耐腐蚀性等方面有严格要求 ，电镀铬及表面处理技术可用于改善医疗器械的表面性能 和生物相容性。
THANKS FOR WATCHING
感谢您的观看
色泽均匀性
观察镀层颜色是否均匀一致，无明显的色差或色 斑。
镀层缺陷
检查有无气泡、针孔、起皮、脱落等缺陷。
厚度测量与均匀性评估
厚度测量
使用测厚仪在镀层不同位置进行 多点测量，计算平均厚度和厚度 偏差。
均匀性评估
通过比较不同位置的厚度数据， 评估镀层的均匀性。
结合力测试方法
划痕法
使用划痕试验机在镀层表面划出一定长度的划痕，观察镀层是否 起皮或脱落。
工艺流程简介
01
02
03
前处理
包括除油、除锈、活化等 步骤，以保证镀层与基体 的良好结合。
电镀
将经过前处理的工件浸入 镀液中，通以直流电，使 铬层在工件表面沉积。
后处理
包括清洗、烘干、钝化等 步骤，以提高镀层的耐腐 蚀性和装饰性。
镀液成分与性能
镀液主要成分
铬酐、硫酸、三价铬盐等。
镀液性能
稳定性、分散能力、覆盖能力、电流效率等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光亮装饰铬电镀工艺
太原辛田精细化工有限公司是一家经营电镀添加剂的高科技企业，主营业务：化学除油剂、金属活化剂、铜保护剂、镀半光亮镍（暗镍）和亮镍添加剂、镀镍除杂剂、镀铬添加剂、镀金添加剂等。
XT-902型镀亮铬添加剂是一种酸性电镀液，广泛应用于汽车、自行车、缝纫机、钟表、仪器仪表、日用五金等零部件的防护与装饰。
经过抛光的装饰铬层对光有很高的反射能力，也可用作反光镜。
XT-902镀液易操作、维护简单；电镀的电流效率高，分散性好，节约成本；镀层亮度高、覆盖均匀、外表美丽光亮、耐蚀性好，一般作为多层电镀体系的最外层。
XT-902可在铬酸浓度300g/L 及200g/L范围两个浓度适用，铬酸浓度高能增强导电性及抗杂质污染的能力，与一般铬电镀液相比，高浓度的XT-902配方会对镀液成份产生稳定作用。
本产品由两种光亮添加剂配合使用，分别为XT-902F和XT-902G。
二、开缸步骤：
1.将70纯水倒入工作槽中，加热到50°C,启用通风系统；
2.少量多次添加所需的铬酸，用塑料棒搅拌到完全溶解；
3.少量多次添加所需的902F和902G, 用塑料棒搅拌到完全溶解，注意，不要在进槽前混合902F和
902G；
4.加入计算好的浓硫酸，用塑料棒搅拌到完全溶解；
5.加纯水到最终的体积，加热到要求的温度即可试镀。
三、操作条件：
密度200C
温度
电流密度
阳极电流密度电压
整流器
沉积速率300g/L 配方 = 1.21g/cm3约 250Be
200g/L 配方 = 1.14g/cm3约 180Be
35-500C 最佳值是 400C
400C 时5-25A/dm2最佳值是 10A/dm2
15-25A/dm2
依赖于厂房及操作条件平均值是 6-12V
通常是 8V 负载大则用 12V 波纹小于 5% 400C 时10A/dm2的沉积速率是 0.12 μm/min 15A/dm2的沉积速率是 0.2 μm/min
20A/dm2的沉积速率是 0.3 μm/min
四、维护：
最小值最大值
300g/L铬酸 280 350g/L
硫酸 0.6% 0.8%（与铬酸浓度有关）
密度 23.50Be 28.50Be
1.195 g/cm3 1.245 g/cm3
200g/L铬酸 180 220g/L CrO3
硫酸 0.4% 0.6%（与铬酸浓度有关）
密度 16.00Be 19.50Be
1.125 g/cm3 1.156 g/cm3
密度增加到10Be，加入约1.5Kg/100L的铬酸，加入0.15L的902F和0.15L 902G。
五、设备：
槽：衬氯乙烯树脂的钢槽，装置必须是铜或者镀铜。
挂具：工件必须牢固的的挂在挂具上，如挂件轻，可用重些的挂具以防摆动。
加热和冷却：浸入式加热和冷却系统的设备用特氟龙或阳极保护的钛材质。
搅拌：只用于确保工艺温度和添加剂的混合均匀，塑料棒。
阳极：使用铅-锡合金阳极，最好用杆型阳极，辅助阳极最好用铅合金或者铂金钛，不要用钢阳极。
阳极必须保持清洁，电镀时必须保证阳极有气泡及呈现巧克力色，如形成深黄色垢皮，则是
阳极面积过多。
垢皮不导电，可导致工件烧焦，错镀，三价铬升高等问题。
阳极电解，阳极电解很重要，必须在放入操作液时立即进行，在操作温度下，阳极电流为15-25A/dm2条件下电解1-2小时。
使用仿钢阴极。
注意：每次停工后，要根据“阳极电解”的方法电解几分钟，避免活化酸或光亮镍溶液污染镀镍工作液。
添加本说明书以外的药水，会干扰镀液并对镀液质量带来负面影响.并降低镀层质量。
六、废水处理：
镀液含有六价铬和金属杂质，比如铁，铜。
浓缩液及废水处理必须符合当地标准。
