包装机F701操作简易流程
F701(F701C) 仪表调校步骤
零点校定：
按F键→CNE/ENT键→9键→CNE/ENT键→ZERO键→CNE/ENT键，会出现2E 0.0, 待2E消失后零点校定结束。
以上步骤是零位的校准，下面是进行校称：
校称要在上图的界面下进行（也可以重新按F键→CNE/ENT键→9键→CNE/ENT键），在按1，显示91 0000.0 Kg这时将称斗挂上砝码，如果校25公斤的称最少要20公斤的砝码，1000公斤的最少800公斤砝码，也就是定量80%重量的砝码。
挂好之后再按CNE/ENT，输入挂上砝码的数值，再按CNE/ENT就会出现5E 0000.0(砝码重量值)，等到5E消失稳定后，显示砝码重量值后，校称结束。
精度调整，多增少减，参数04是粗加结束剩余量，参数06是落差（也就是细加结束剩余量）。
09是定量值(每包要包装的重量)。
仪表下方累计数清零：
按F键→CNE/ENT键→9键→CNE/ENT键→9键→CNE/ENT键，显示99 0000，输入1235，→CNE/ENT键，清零后按ESC键退出。
总气
源
神马吨包装逻辑流程图
左夹袋按钮
右夹袋按钮
自动延时1
上升延时
延时15秒
延时5秒。

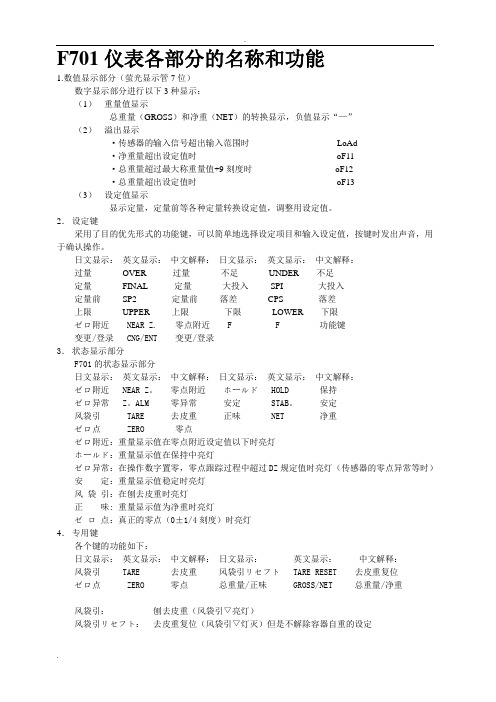

F701仪表使用说明
F701仪表各部分的名称和功能1.数值显示部分（萤光显示管7位）数字显示部分进行以下3种显示：（1）重量值显示总重量（GROSS）和净重（NET）的转换显示，负值显示“—”（2）溢出显示·传感器的输入信号超出输入范围时LoAd·净重量超出设定值时oF11·总重量超过最大称重量值+9刻度时oF12·总重量超出设定值时oF13（3）设定值显示显示定量，定量前等各种定量转换设定值，调整用设定值。
2．设定键采用了目的优先形式的功能键，可以简单地选择设定项目和输入设定值，按键时发出声音，用于确认操作。
日文显示：英文显示：中文解释：日文显示：英文显示：中文解释：过量OVER 过量不足UNDER 不足定量FINAL 定量大投入SPI 大投入定量前SP2 定量前落差CPS 落差上限UPPER 上限下限LOWER 下限ゼロ附近 NEAR Z. 零点附近 F F 功能键变更/登录 CNG/ENT 变更/登录3．状态显示部分F701的状态显示部分日文显示：英文显示：中文解释：日文显示：英文显示：中文解释：ゼロ附近 NEAR Z。
零点附近ホールド HOLD 保持ゼロ异常 Z。
ALM 零异常安定 STAB。
安定风袋引 TARE 去皮重正味 NET 净重ゼロ点 ZERO 零点ゼロ附近：重量显示值在零点附近设定值以下时亮灯ホールド：重量显示值在保持中亮灯ゼロ异常：在操作数字置零，零点跟踪过程中超过DZ规定值时亮灯（传感器的零点异常等时）安定：重量显示值稳定时亮灯风袋引：在刨去皮重时亮灯正味: 重量显示值为净重时亮灯ゼロ点：真正的零点（0±1/4刻度）时亮灯4．专用键各个键的功能如下：日文显示：英文显示：中文解释：日文显示：英文显示：中文解释：风袋引 TARE 去皮重风袋引リセフト TARE RESET 去皮重复位ゼロ点 ZERO 零点总重量/正味 GROSS/NET 总重量/净重风袋引：刨去皮重（风袋引▽亮灯）风袋引リセフト：去皮重复位（风袋引▽灯灭）但是不解除容器自重的设定ゼロ：→登录将总重量值置为零，但是当重量值超过DZ规定值时，按此键零异常▽灯亮总重量/净重：进行重量显示值的转换（总重量/净重）。
F701C型称重控制器操作说明
F701C型称重控制器操作说明1.控制器的基本操作流程首先，将称重控制器与称重传感器进行连接，并确保连接稳定。
然后，将控制器连接到电源，并打开电源开关。
控制器将会显示启动画面，并在几秒钟后进入主界面。
主界面上会显示当前称重的数值，以及其他相关信息，如单位、数据精确度等。
在主界面下方有几个功能按钮，用于控制各种操作。
通过按下相应的按钮，可以进行称重、校准、设置等操作。
2.功能按钮的使用方法2.1称重按钮按下称重按钮后，控制器将开始进行称重操作。
控制器会通过与称重传感器的连接，读取传感器的数值，并实时显示在主界面上。
2.2校准按钮校准按钮用于校准称重传感器的零点和灵敏度。
校准操作应在空载状态下进行。
按下校准按钮后，控制器将提示用户进行零点校准操作。
将当前重量设定为零点值，并保存。
接下来，控制器将提示用户进行灵敏度校准操作。
将已知重量放置在传感器上，并设定相应的重量值。
控制器将根据读取到的传感器数值进行灵敏度校准，并保存。
2.3设置按钮设置按钮用于设置控制器的一些参数，如单位、数据精确度等。
按下设置按钮后，控制器将进入设置界面。
通过按下上下按钮可以选择要修改的参数，通过按下加减按钮可以进行数值的修改。
确认修改后，按下确定按钮可以保存设置。
2.4清零按钮清零按钮用于将当前重量设定为零点值。
按下清零按钮后，控制器将提示用户进行零点校准操作。
将当前重量设定为零点值，并保存。
3.常见问题的解决方法3.1传感器读数异常如果传感器的读数异常，可能是传感器与控制器的连接出现问题。
请检查传感器与控制器之间的连接是否稳定，并重新连接。
如果重新连接后仍然出现读数异常，可以尝试重新校准传感器。
按下校准按钮，并按照校准流程进行操作。
3.2控制器无法启动如果控制器无法启动，可能是因为电源供应出现问题或控制器本身故障。
请检查电源连接是否正常，并尝试更换电源。
以上是F701C型称重控制器的操作说明，通过按照上述步骤进行操作，您将能够正确地使用控制器并解决常见问题。
F701说明书

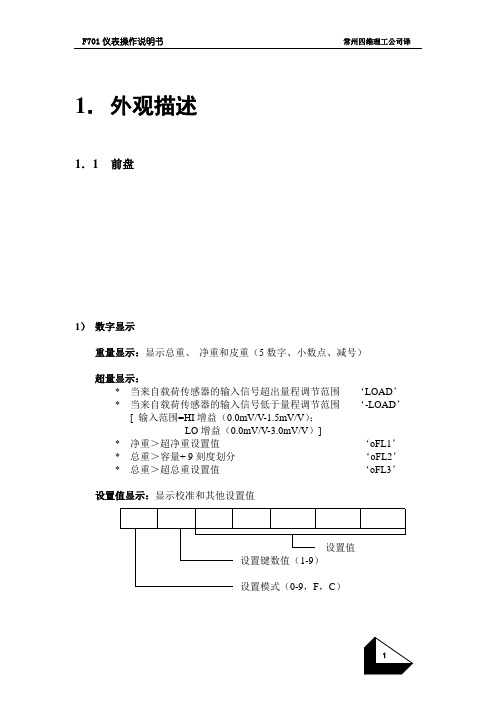

1．外观描述1．1前盘1）数字显示重量显示：显示总重、净重和皮重（5数字、小数点、减号）超量显示：* 当来自载荷传感器的输入信号超出量程调节范围‘LOAD’* 当来自载荷传感器的输入信号低于量程调节范围‘-LOAD’[ 输入范围=HI增益（0.0mV/V-1.5mV/V）；LO增益（0.0mV/V-3.0mV/V）]* 净重＞超净重设置值‘oFL1’* 总重＞容量+ 9刻度划分‘oFL2’* 总重＞超总重设置值‘oFL3’设置值显示：显示校准和其他设置值设置值设置键数值（1-9）设置模式（0-9，F，C）2） 单位显示选择重量测量系统显示（t / Kg / g / Ib / N / none ）3） 状态SP3 ：当来自后盘控制接口的SP3信号输出时，打开SP2：当来自后盘控制接口的SP2信号输出时，打开 SP1：当来自后盘控制接口的SP1信号输出时，打开：当后盘上能使校准锁定时，打开TZ：当操作零点轨迹时，打开 ZALM：当零点迁移超出设置数字零调节值时闪烁，键入数字零或零点轨迹：当称重值显示稳定时打开：当称重显示出现皮重时闪烁：当称重显示出净重时打开：当称重显示出总重时打开 HILIM：当来自后盘控制接口的上限信号输出时，打开 HI：当来自后盘控制接口的超信号输出时，打开 GO：当来自后盘控制接口的GO 信号输出时，打开 LO：当来自后盘控制接口的轻量信号输出时，打开 LOLIM：当来自后盘控制接口的下限信号输出时，打开 HOLD：当重量显示维持时，打开 NZ：当重量值≤零点附近值时，打开：当重量值在+1/4刻度划分时，打开：当重量值在中心零或每个中心划分时，打开：当重量值在－1/4刻度划分时，点亮1．2键座1）功能键：按此键，皮重扣除，净重变为零，键打开。
在设置模式4 – 9中选择皮重扣除的范围，满量程或0＜皮重＜容量。
：按此键，恢复皮重扣除，和净重变为等于总重。
：按键零化称重值，总重变为零。
F701仪表使用说明
F701仪表各部分的名称和功能1.数值显示部分（萤光显示管7位）数字显示部分进行以下3种显示：（1）重量值显示总重量（GROSS）和净重（NET）的转换显示，负值显示“—”（2）溢出显示·传感器的输入信号超出输入范围时 LoAd·净重量超出设定值时 oF11·总重量超过最大称重量值+9刻度时 oF12·总重量超出设定值时 oF13（3）设定值显示显示定量，定量前等各种定量转换设定值，调整用设定值。
2．设定键采用了目的优先形式的功能键，可以简单地选择设定项目和输入设定值，按键时发出声音，用于确认操作。
日文显示：英文显示：中文解释：日文显示：英文显示：中文解释：过量 OVER 过量不足 UNDER 不足定量 FINAL 定量大投入 SPI 大投入定量前 SP2 定量前落差 CPS 落差上限 UPPER 上限下限 LOWER 下限ゼロ附近 NEAR Z. 零点附近 F F 功能键变更/登录 CNG/ENT 变更/登录3．状态显示部分F701的状态显示部分日文显示：英文显示：中文解释：日文显示：英文显示：中文解释：ゼロ附近 NEAR Z。
零点附近ホールド HOLD 保持ゼロ异常 Z。
ALM 零异常安定 STAB。
安定风袋引 TARE 去皮重正味 NET 净重ゼロ点 ZERO 零点ゼロ附近：重量显示值在零点附近设定值以下时亮灯ホールド：重量显示值在保持中亮灯ゼロ异常：在操作数字置零，零点跟踪过程中超过DZ规定值时亮灯（传感器的零点异常等时）安定：重量显示值稳定时亮灯风袋引：在刨去皮重时亮灯正味: 重量显示值为净重时亮灯ゼロ点：真正的零点（0±1/4刻度）时亮灯4．专用键各个键的功能如下：日文显示：英文显示：中文解释：日文显示：英文显示：中文解释：风袋引 TARE 去皮重风袋引リセフト TARE RESET 去皮重复位ゼロ点 ZERO 零点总重量/正味 GROSS/NET 总重量/净重风袋引：刨去皮重（风袋引▽亮灯）风袋引リセフト：去皮重复位（风袋引▽灯灭）但是不解除容器自重的设定ゼロ：→登录将总重量值置为零，但是当重量值超过DZ规定值时，按此键零异常▽灯亮总重量/净重：进行重量显示值的转换（总重量/净重）。
F701C型称重控制器操作说明 常用操作
F701C型称重控制器操作说明常用操作F701C型称重控制器操作说明常用操作1.概述F701C型称重控制器是一种高精度、高稳定性的称重控制系统，适用于各种称重设备的控制和数据处理。
本文档将详细介绍F701C型称重控制器的常用操作方法，以便用户能够快速上手并正确使用该控制器。
2.控制器连接2.1 连接电源：将控制器的电源插头插入交流电源插座，并接通电源开关。
2.2 连接传感器：将称重传感器与控制器进行连接，确保连接稳固可靠，并检查传感器是否正常工作。
3.控制器设置3.1 参数设置：通过控制器上的操作面板，按照实际需要设置相应的参数，例如最大称重范围、分度值等。
3.2 单位选择：根据实际需求，选择称重的单位，例如千克、克、磅等。
4.称重操作4.1 放置物品：将待称重的物品放置在称重平台上，并确保物品摆放平稳。
4.2 开始称重：按下控制器上的称重按钮，启动称重过程。
控制器会根据传感器的反馈数据进行实时测量，并显示称重结果。
4.3 读取结果：在称重过程结束后，控制器会显示称重结果。
用户可以通过控制器的显示屏直接读取结果。
5.数据处理5.1 数据记录：控制器可以将称重结果自动记录在内部存储器中，用户可以随时查看历史数据。
5.2 数据传输：通过控制器上的接口，用户可以将称重数据传输到外部设备，例如电脑或打印机。
6.附件本文档涉及附件：F701C型称重控制器操作面板示意图7.法律名词及注释7.1 称重范围：指称重控制器可以测量的最大重量范围。
7.2 分度值：指称重控制器的最小称量单元。
7.3 传感器：用于测量物体重量并将数据传输给控制器的装置。
F701称重参数
附录1F701-C称重控制器的有关操作此处说明F701-C的参数设置及标定操作。
9.1参数设置1.1.1操作人员需要掌握的信息操作人员在掌握了如下信息的情况下，才可以进行参数设置操作，并能将需根据实际使用情况调整的参数设置恰当。
1.1.1.1参数设置条件：物料特性，称重重量、称重速度、精度要求，上方送料方式。
这些条件影响参数表中加注*的项目的设置值。
PVC粉料。
称重重量25kg/bag，称重速度要求320bags/h。
上方输料管线利用重力将物料送入到电子秤的储料斗中。
控制器输入输出引脚的外围电路：输入输出引脚硬件配置使用控制器的默认定义。
B2为“停止”控制，B3为“启动”控制，B10为“完成信号输出”。
电气控制系统选用F701的功能种类。
不使用通信功能。
1.1.1.2需要进行设置的参数有：F701-C称重控制器需要设置的参数有以下几部分：设定模式0部分：设定目标卸料控制量。
设定模式1部分：设定目标卸料控制信号以及顺序模式中的参数等。
设定模式2部分：设定控制器的显示和内部功能。
设定模式3部分：设定与初始标定相关参数。
设定模式4部分：设定与通信相关的参数。
设定模式5部分：输入输出引脚功能选择，与控制器输入输出引脚的外围电路有关。
设定模式8部分：显示累计的统计数据（一般取默认设置）。
设定模式9部分：与标定有关。
1.1.1.3操作步骤：设定模式的每一项参数设置操作基本相同，为：输入设置模式代号输入项目号输入设定值，按确认输入。
例如设定称重上限为40kg，步骤为：输入设定值，按确认输入。
1.1.2准备工作检查F701-C后面板接地效果是否良好。
接通AC220V电源，将后面板的LOCK切换开关拨至OFF位置，即可进行参数设置。
1.1.3设置参数按下列参数表要求设置各项参数：模式代号项目项目名称设定值设定模式项目项目名称设定值01上限11补偿禁止时间2下限2判别时间3零点附近3完成输出时间4*设定点14调整投料时间---5*设定点25自动零点时间01注：带*项目的参数设定值为参考值，可根据实际使用情况设定。
日本unipulse尤尼帕斯F701C称重仪表参考资料
日本unipulse尤尼帕斯F701C称重仪表参考资料日本unipulse尤尼帕斯F701C称重仪表参考资料F701C称重仪表实物图F701C称重仪表功能★.基本型称重仪表；★.每秒200次的高速A/D转换、高速数字处理能力；★.针对性的按键输入的操作简单；★.全部输入范围内可保证1/10000；★.安装便利的DIN144*72mm尺寸；★.标准的内置RS-232C通讯接口★.可配备可选件CC-Link/BCD输出、RS485、D/A转换接口之一；F701C称重仪表所有型号F701称重控制器，日本unipulse F701称重仪表，F701控制仪表F701C称重控制器，日本unipulse F701C称重仪表，F701C控制仪表F8O5A BC称重控制器，日本unipulse F8O5A称重仪表，配料秤专用F8O5A FB称重控制器，日本unipulse F8O5A称重仪表，包装秤专用F701C称重仪表外观尺寸F701C称重仪表技术参数F701F701CDC10V±5%输出电流不超过120mA 激励电压DC10V±5%，输出电流120mA以内，长线补偿设计(最多可并联4个350Ω传感器)2mV/V 零点调整粗调：约0.5mV/V、1mV/V输入选择，能够零点调整『仪表背面的开关』非线性0.01%/FS以内0.01%/FS以内零点漂移0.2μV/℃以内0.2μV/℃以内量程漂移15ppm/℃以内15ppm/℃以内A/D转换器100次/秒200次/秒最小输入分度0.5μV/count0.4μV/countF701C称重仪表性能F701F701C交流110V～240V（+10%-15%）电源电压交流85V～110V、102V～132V、170V～220V、187V～242V(订货时指定)消耗功率1515使用温度-10℃～＋40℃-10℃～＋40℃使用湿度85%RH以下(无凝霜)85%RH以下(无凝霜)外形尺寸192(W)×96(H)×160(D)mm(不含凸起部分)144（W）×72(H)×160(D)mm138（W）×68（H）mm 安装尺寸186(W)×92(H)mm，※安装板的厚度在1.6mm以上重量约2.2kg约1.0kg。
F701C简易说明-继续完善
F701C简易说明-继续完善(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--HYTEC ELECTRONIC包装秤F701C仪表操作/设定简易手册目录1.概述................................................................. 错误!未定义书签。
2.面板介绍............................................................. 错误!未定义书签。
3.参数设定............................................................. 错误!未定义书签。
秤的标定.......................................................... 错误!未定义书签。
零点校正.......................................................... 错误!未定义书签。
量程校正.......................................................... 错误!未定义书签。
工作方式设定...................................................... 错误!未定义书签。
目标值设定........................................................ 错误!未定义书签。
慢加值设定........................................................ 错误!未定义书签。
中速加料值设定.................................................... 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
F701C型称重控制器
操作说明
F701C型称重控制器操作说明
常用操作
一、清零或校零操作
当秤内已清空，显示器示值不在零位，且偏差较大时进行清零或校零操作，其操作方法如下：
清零操作（一般情况下使用）：按“ZERO”键→“红色”确认键
校零操作（零位偏差较大时使用）：按键“F”→“红色”确认键→数字键“9”→“红色”确认键→“ZERO”键→“红色”确认键
二、目标值设定
目标值设定为参数“9”，操作方法如下：
按数字键“9”→“红色”确认键→输入需要的目标值量→“红色”确认键例设定目标值为25千克每包，依次输入数字9键→红色确认键（此时显示屏上原目标值第一位闪烁）→在前面千位、百位上输入数字0,在十位上输入2，在个位上输入5→按红色确认键，调整完成。
重量微调也使用本参数，例如：设定为50千克每包，但合秤为
50.3千克，进入本参数后在原来的数值上减少0.3即可。
三、称重速度调节
称重速度调节参数为“4”，操作方法如下：
按数字键“4”→“红色”确认键→输入调整量→“红色”确认键
说明：数字越小，秤的速度越快，但越容易引起秤的不稳定（称重不稳），反之数字越大，速度越慢，秤越稳定。
调整原则是观察秤的工作过程，调整到称重时由快变慢（即仪表面板的SP1灯熄灭）
在称完前的2千克左右为宜。
在大多数情况下秤称重不稳可以通调整这项参数使秤稳定，特别是在更改包装规格后必须调节本项参数。
四、空中余量调节
空中余量调节参数为“6”，操作方法如下：
按数字键“6”→“红色”确认键→输入调整量→“红色”确认键
说明：此项参数是在实际称重显示值与设定的目标值不一致时使用的，且每包的重量是稳定的。
例如：设定目标值为50千克，每包显示重量为50.1千克左右，进入本项参数后在原来的数值上加上0.1,每包显示重量为40.8千克，则进入参数后在原来的数值上减少0.2即可。
一般情况下本项参数不需要做过多的调节，仅在偏差较大引起超差报警时调节
五、自动清零包数
自动清零包数参数为“F15”项，操作方法如下：
按“F”键→“红色”确认键→数字“1”→“红色”确认键→数字“5”→“红色”确认键→输入包数→“红色”确认键→“ESC”键退出。
说明：该项参数为设定秤自动清零的包数，如设定为每10包自动清零一次。
一般情况下也不需经常调整。
常见故障及处理
“Err3”故障
该故障为清零错误造成的，出现该故障后处理方法是套上包装袋，按清秤按扭，放尽包装秤内的余料，然后按校零步骤操作，完成后断电再开即可清除故障。
“LoAd”故障
该故障为上下超量程，处理方法同“Err3”,并检查秤二楼弧形给料门是否有异物卡住。
秤不下料
观察仪表面板上的SP1、SP2、SP3灯是否常亮，若已常亮说明秤已开始工作，可能是肥料架空。
若呈闪烁状态，说明秤还未开始工作，检查各开关是否到位，可以尝试断电后重启。
光电不动作
检查光电是否被灰尘覆盖，清洁光电开关上的灰尘。
为了能尽快解决故障，投入生产，敬请各位操作人员认真学习，对照操作！。
