人教版九年级物理《《电流和电路》导学案
人教版九年级物理导学案《第十五章第2节：电流和电路》
人教版九年级物理导学案第十五章：电流和电路第二节：电流和电路【学习目标】1.知道电流的形成和电流方向的规定。
2.知道电路的基本构成和电路元件的作用。
3.通过动手实验认识通路、断路、短路三种状态。
4.能识别电路元件符号，会画简单的电路图。
【学习重点】能识别电路元件符号，会画简单的电路图【学习难点】会画简单的电路图，会判断短路课前热身--自主预习阅读课本思考回答问题，然后进行组内交流。
1.电流（1）形成：电荷的形成电流。
（2）方向：把定向移动的方向规定为电流方向。
在电源的外部，电流的方向是从经过用电器流向。
2.电路（1）一个电路最基本的构成部分有、、、。
（2）画出以下元件符号：电池，开关，灯泡。
3.电路的三种状态：（1）正常接通，用电器能工作的电路叫做。
（2）电路中某处断开的电路叫做。
（3）叫做短路。
如果电路是接通的，但用电器两端被导线直接连通，这种情况叫做用电器被。
课堂展示--合作学习探究知识点一：电流及其方向1.想想做做：阅读教材图，将小灯泡连入电路。
2.问题思考：(1)小灯泡亮应具备什么条件？①②。
（2）闭合开关前自由电子运动，闭合开关后自由电子移动。
在电源外部电流的方向是。
跟踪练习1．下列说法正确的是（）A．正、负电荷定向移动都能形成电流B．电流方向总是从电源正极流向负极C．金属导体中的电流方向与自由电子定向移动方向一致D．以上说法都不正确小结1：(1)电荷的定向移动形成电流(2)把正电荷定向移动的方向规定为电流方向。
在电源的外部电流方向是从电源正极经过用电器流向负极。
探究知识点二：电路构成一个完整的电路有、、和四部分组成。
电源提供；用电器消耗；开关控制电路的；导线提供电流的移动路径。
小结2：电源提供电能，用电器消耗电能，而像开关、导线、一些仪表一般认为不消耗电能。
跟踪训练2.将电路中下列各个部分和其作用连接起来用电器提供电能导线控制电路通断电源消耗电能开关提供电流的移动路径探究知识点三：电路的三种状态：通路、断路和短路认真阅读教材，仔细观察演示实验并填空。
15.2电流和电路 导学案-2022-2023学年人教版九年级全一册物理
15.2 电流和电路导学案-2022-2023学年人教版九年级全一册物理一、导学目标1.了解电流的定义和测量方法。
2.理解电路图中的电流方向和电源极性。
3.掌握串联和并联电路的特点及其计算方法。
4.能够分析简单电路中的电流大小和电势差分布情况。
二、知识讲解2.1 电流的定义和测量•电流是电荷在导体中的流动，单位是安培(A)。
•电流的测量可以通过电流表来实现，电流表可以连接在电路中，测量电路中的电流大小。
2.2 电路图中的电流方向•电路图中，电流的方向通常用箭头表示，箭头指向的方向为电流的流动方向。
•电流的方向可以理解为正电荷从正极流向负极，负电荷从负极流向正极。
2.3 电源的极性•电源有正极和负极之分，正极通常为高电位端，负极通常为低电位端。
•在电路图中，正极常表示为长线，负极常表示为短线。
2.4 串联电路和并联电路•串联电路指的是电器依次连接在一条导线上，电流只能顺序通过各个电器。
•并联电路指的是电器并列连接在同一导线上，电流可以同时通过各个电器。
2.5 串联电路和并联电路的特点及计算方法•串联电路中，电流相同，电压分配依据电器的电阻大小。
•并联电路中，电压相同，电流分配依据电器的电导率大小。
三、导学要点1.电流的定义和测量方法。
2.电路图中的电流方向和电源极性。
3.串联电路和并联电路的特点及计算方法。
四、思考题1.串联电路中，三个电阻分别为2欧姆、4欧姆和6欧姆，电压为12伏，求每个电阻中的电流大小和总电流大小。
2.并联电路中，三个电器的电导率分别为2西门子、4西门子和6西门子，电压为24伏，求每个电器中的电流大小和总电流大小。
五、总结本节课我们学习了电流和电路的相关知识，包括电流的定义和测量，电路图中的电流方向和电源极性，以及串联电路和并联电路的特点及计算方法。
电路中的电流大小和电势差分布情况是根据电器的电阻、电导率以及电源的电压来确定的。
通过掌握这些知识，我们可以更好地理解电流和电路的运行原理，为后续学习电路与电子技术打下基础。
人教版九年级物理第十三章《电流和电路》各节导学案(版共6份)
人教版九年级物理第十三章《电流和电路》各节导学案本文档提供了人教版九年级物理第十三章《电流和电路》各节的导学案，共计6份。
第一节电流和电路的基本概念知识目标•掌握电流和电路的基本概念•了解电流的定义和单位•理解电路的组成和种类学习重点•电流的定义和单位•电路的组成和种类学习方法•通过观察和思考，主动探索电路的组成和电流的概念讲解与实践1.请在工具箱中选择合适的元件，搭建一个简单的电路。
2.测量电路中的电流，并记录在数据表中。
3.根据观察和实验结果，回答以下问题：–什么是电流？它的定义和单位是什么？–电路由哪些部分组成？–你搭建的电路属于哪种电路？–与其他同学交流你的实验结果和思考。
总结与拓展通过本节的学习，我们了解了电流和电路的基本概念。
电流是电荷在单位时间内通过导体的数量，单位是安培（A）。
电路由电源、导体和负载组成。
根据电流的路径和连接方式，电路可分为串联电路和并联电路。
第二节电阻与电阻率知识目标•了解电阻和电阻率的概念•掌握电阻的计算方法•理解电阻与导线长度、截面积和材料有关学习重点•电阻和电阻率的概念•电阻的计算方法•电阻与导线长度、截面积和材料的关系学习方法•通过实验和计算，观察电阻与导线长度、截面积和材料的关系讲解与实践1.在实验装置中，选择不同材料、长度和截面积的导线进行测试。
2.测量电压和电流，并计算电阻值。
3.绘制电阻与导线长度、截面积和材料的关系图。
4.根据观察和实验结果，回答以下问题：–什么是电阻和电阻率？它们的计算方法是什么？–电阻与导线长度、截面积和材料有何关系？–在实际生活中，你能举出一些应用电阻和电阻率的例子吗？总结与拓展通过本节的学习，我们了解了电阻和电阻率的概念，并学会了计算电阻值。
电阻与导线长度成正比，与截面积和材料成反比。
电阻率是导体材料固有的特性，不同材料的电阻率不同。
在实际生活中，电阻和电阻率广泛应用于电路设计、电线材料选择等方面。
……以此类推，依次介绍《电流和电路》剩余的各节导学案内容。
15.2电流和电路导学案设计人教版九年级物理
15.2电流和电路( 一 ) 导教案【导学目标】1、认识电流的形成原由。
2、认识电流方向与正、负电荷定向挪动方向的关系。
3、认识二极管的单导游电性。
【自主研习】依据要求，阅读课真有关内容，先对下边问题独立研究，而后在组内沟通，找出最正确解决方案。
1、形成电流，把方向规定为电流的方向。
依据这个规定，当电路闭合时，在电源外面，电流的方向是从流向。
2、发光二极管是一种元件，简称。
它的两根引脚中较长的为极，较短的极。
【合作研究】研究一电路和电流1、分组做课本上的图15.2 —1 实验，并思虑思虑以下问题。
甲：电动机转吗？乙：蜂鸣器响吗？丙：小灯泡亮吗？实验表示：要想让用电器工作，一定要有，还要。
2、以上甲图中，小电动机、开关和导线已构成一个闭合的回路，这些导体中也有大批自由挪动的电子，为何这些自由电子没有形成电流？丙图中的电流是如何形成的？3、电流的方向：(1) 物理学中规定：(2) 导体中电流的方向与电荷定向挪动的方向同样，与规定为电流的方向；电荷定向挪动的方向相反。
(3)研究二电源外面电流的方向是二极管；1、发光二极管是一种元件，简称。
它的两根引脚中较长的为极，较短的极。
2、发光二极管拥有性。
3、利用发光二极管能够判断电流的。
4、电路中有电流的条件是：。
5、下边两个电路中，哪个发光二极管发光？实验表示：发光二极管拥有导电性，电流只好从二极管的 极流向二极管的极。
【讲堂练习】1、在金属内容，电流是这样形成的， __________发生定向挪动便形成了电流， 人们把 __________电荷的定向挪动的方向规定为电流的方向。
2、电路中，电源外面电流的方向为： _______ ___→用电器→ ______ ____ 。
3、使用电池的时候，不同意用导线把电池两极连结起来，是由于( )A. 这样连结电路不通B. 这样连结会在导线中产生很大的电流，电池被破坏 .C. 这样连结电路中电流太小，用电器没法工作D. 这样连结有触电危险4、对于电流的形成原由，以下说法中正确的选项是（ ）A 、只有电子的定向挪动才能形成电流B、只有正、负电荷同时定向挪动才能形成电流C 、只有正电荷的定向挪动才能形成电流D 、金属中的电流是自由电子定向挪动形成的5、以下图，用导线把灯泡、电池和四种物件分别相连，若开关用以下物件取代，则灯泡一定不发光的是（）A 、银汤勺B 、铁钉C 、铜钥匙D 、塑料笔外壳6、如图 1 所示电路，开封闭合后，灯丝中的自由电子挪动的方向是从。
电流和电路(导学案)九年级物理全一册系列(人教版)
第2节电流和电路（导学案）【学习目标】1. 知道电流的形成及其条件，知道电流方向的规定。
2. 通过动手实验，认识断路、通路、短路，知道电路的组成。
3. 从能量转化的角度认识电源和用电器。
4. 能用电路元件符号画简单的电路图，能连接简单的电路。
【学习重点】“会连接电路”“会画简单电路图”“能辨别通路、断路和短路”。
【学习难点】对电流概念的理解和对短路、短接的理解和识别，同时规范地画出电路图也是这节课的难点。
【自主预习】阅读教材，完成以下问题：1. 电荷的形成电流。
形成持电流的条件：①电路中要有；②电路是回路。
2. 物理学中规定：把电荷定向移动的方向规定为电流的方向。
电路闭合时，在电源外部，电流方向是从电源极经过用电器流向极。
有一种半导体二极管，电流只能从它的极流向极，不能反向流动。
3. 由、、、组成电流流通的路径叫电路。
电源是（填“提供”或“消耗”）电能的装置。
用电器是（填“提供”或“消耗”）电能的装置。
4. 用规定表示电路连接的图形叫电路图。
画电路图应注意如下几点：①电路元件的符号要用统一规定的符号，不能自造符号；②要注意所画电路图的元件符号与实物图具有性；③画电路图的导线要横平竖直，电路元件合理分布在电路图中；④电路元件符号（填“能”或“不能”）画在拐弯处。
5. 电路的三种状态：、和。
正常工作时的电路叫做。
某处被断开、没有电流通过的电路叫做。
短路有两种情况：①导线直接与两极连接，会造成电源短路。
②将导线与并联，电流会只从导线通过，而不走，这样我们就说这个用电器被短路了。
短路是电路不正常状态，会引起电路中的过大，烧坏电路元件或电源，所以我们一定要避免短路。
【合作探究】探究一、电流1.电流的形成（1）实验探究：让小灯泡亮起来【思考】几节干电池、一只小灯泡、一个开关和几根导线，你能不能利用这些器材使小灯泡发光？【设计电路与实验】①如图甲所示，没有电源，无论断开还是闭合开关，灯泡都。
②如图乙所示，断开开关，小灯泡；如图丙所示，闭合开关，小灯泡.（选填“发光”或“不发光”）【实验结论】小灯泡亮起来两个必要条件：①电路是；②电路中有。
人教版九年级物理上册导学案：15.2 电流和电路
B.断路和短路在电路中所起的作用是相同的
C.一只开关同时控制两只灯泡，则灯泡一定是串联的
D.在串联电路中，开关的位置改变了，开关的控制作用不改变
6.一种声光报警器的电路如图1所示，当感应开关S1和S2都闭合时，会出现的现象是（ ）
A.灯泡不亮，电铃不响B.灯泡不亮，电铃响

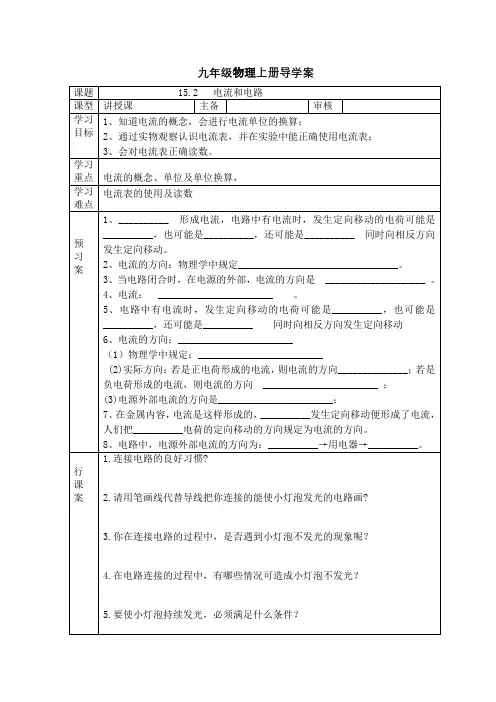

九年级物理上册导学案
课题
15.2电流和电路
课型
讲授课
主备
审核
学习
目标
1、知道电流的概念，会进行电流单位的换算；
2、通过实物观察认识电流表，并在实验中能正确使用电流表；
3、会对电流表正确读数。
学习
重点
电流的概念、单位及单位换算，
学习
难点
电流表的_________形成电流，电路中有电流时，发生定向移动的电荷可能是__________，也可能是__________，还可能是__________同时向相反方向发生定向移动。
7、在金属内容，电流是这样形成的，__________发生定向移动便形成了电流，人们把__________电荷的定向移动的方向规定为电流的方向。
8、电路中，电源外部电流的方向为：__________→用电器→__________。
行
课
案
1.连接电路的良好习惯?
2.请用笔画线代替导线把你连接的能使小灯泡发光的电路画?
A.具有一定的黏性B.质地柔软C.有很多微孔D.容易积累电荷
2.下列各组物质，全部属于导体的是（ ）
A.硬币、盐水、铅笔芯B.橡皮、玻璃球、硬币
C.玻璃球、盐水、铅笔芯D.橡皮、食用油、铅笔芯
3.关于电源和电流，下列说法中正确的是（ ）
人教版-物理九年级电流和电路导学案
《电流和电路》导学案姓名：一学习目标：1知道电路的基本组成部分及其各部分的作用．2 认识常见电路和元件符号，会根据实物连接电路和画出电路图．3初步认识电流及其方向． 4知道导体和绝缘体及其二极管的单向导电性．二课前自学作业:1．观察教室中的电路，看它由哪些部分组成，并想一想一个完整的电路应该由哪几部分组成？教室中的电源在哪儿？电路中各部分有什么作用？2．电源是电路中的装置；用电器是的装置。
3．电流是的定向移动，物理学上规定，定向移动的方向为电流的方向，电源接人电路时，电流从电源极流出，经过导线用电器流回极．4.电路中有持续电流的条件：、半导体二极管中，电流只能从它的一端流向另一端，不能。
5. 的物体叫导体，常见的导体有、；的物体叫绝缘体，常见的绝缘体有。
6. 叫电路图；画出下列各元件的符号：开关，电池，灯泡，电动机。
三互动课堂：一观察实验，并填写：1 连接电路要注意（1）连接电路时开关一定要________（2 ）任何情况下都不能把电池的两端直接________2 定义：把_____、_______、_____用导线连接起来组成的电流的______叫电路3电路的基本组成部分①、电源：能够提供_______装置，常见的电源有______________②、用电器：是________的设备。
③、开关：控制电流的_______。
④、导线：________电路的作用二认识电流：1、电流的形成：电荷的_________形成了电流。
采用什么研究方法？______ 2、电路中有电流的条件：㈠电路中有_______㈡电路必须_______3、电流的方向电流沿着“ 电源正极→用电器→电源负极电荷的定向移动形成电流。
电荷有两种，形成电流的可能是正电荷，也可能是负电荷，还可能是两种电荷同时向相反的方向移动而形成的，在金属导体中，做定向移动的是自由电子，在酸、碱、盐的水溶液中，做定向移动的是正、负离子。
4 二极管的特点：_______导电性联系生活：有一种二极管，电流流过时能够发光，叫发光二极管.如电视机、收录机等许多家用电器上的指示灯都是发光二极管；有些城市道路上的红绿灯、广场上的大屏幕电视、马路两旁的布告牌等都用的是发光二极管.5 想一想：电路有哪几种状态_____ ______ _______三电路图：1、定义：用________________符号表示电路连接情况的图。
最新人教版初三物理九年级上册《电流和电路》导学案
第2节电流和电路课题电流和电路课型新授课教学目标知识与技能1.列举日常生活中常见的电源，知道电源是提供电能的装置；列举日常生活中常见的用电器，知道用电器是消耗电能的装置.2.认识电路中常用元件的符号，会用这些符号来表示相关元件.3.知道电源有正极和负极，电源的方向是由电源正极通过用电器流向电源负极的.4.知道并能够识别通路、断路、短路三种电路状态，知道短路的危害.过程与方法1.观察简单的电路，尝试用开关控制一个用电器的工作.2.尝试用符号来表示电路中的元件，绘制最简单的电路图.情感、态度与价值观乐于在周围生活中发现所学过的电源、开关和用电器，敢于动手做物理课的电路实验，在实验中养成严谨的科学态度.教学重点1.通过观察和实验，探究电路中形成电流的条件，从而得出电路的基本组成.2.能用符号来表示电路中的元件，能绘制简单的电路图.教具准备干电池、小灯泡、导线若干、开关、小电动机、小门铃、电视机、录像机、学生电源、半导体二极管、发光二极管、实物投影仪.教学难点组织、指导学生在连接电路过程中，认真观察和分析，并能得出正确结论.教学课时1.5课时课前预习1.电流：①导体中电荷的定向移动形成电流.②物理学中规定正电荷定向移动的方向为电流的方向.③电源接入电路时，电流是从电源的正极经过用电器流向负极.2.电路的构成（1）电路的构成:①a是干电池，它是电路中的电源，它是供电的器件.②b是灯泡，它是电路中的用电器，它是利用电能来工作的器件.③c是电路中的开关，它是控制电路通断的器件.④d是导线，它是将电路元件连接起来的器件.⑤电路是用导线把电源、用电器、开关等连接起来组成的电流可以流过的路径.（2）有持续电流的条件:①有电源；②电路闭合.备课笔记巩固复习教师引导学生复习上一节内容，并讲解布置的作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.新课导入师像今天这样阴暗的天气，每个人都会很自然地打开墙上的开关，这时电灯就亮了；还有英语老师上课时，只要把录音机的插头插到墙上的插座时，大家就会听到流利的英语朗读，电就在我们身边，对于电，同学们想知道什么呢？生1：我觉得电挺神秘的，电是从哪儿来的呢？生2：为什么一按开关，电灯就会亮了呢？生3：什么是电路？电路是由哪几部分组成的？生4：什么是电流，它又是如何流动的？师同学们提的问题很好，实际上好多的科学家、发明家就是先有了问题，再对自己的问题不断去“探究”才得出正确结论的.这节课，让我们也当一回小“科学家”，来继续学习电学的有关知识吧！进行新课电流的产生和方向1.电流的产生和方向本节课教师可先出示小灯泡、小风扇（带叶片的小电动机）、小电铃、开关、导线、干电池等器材，引导学生思考如何让小灯泡发光、小风扇转动、小电铃发声.教师演示连接小灯泡电路，引导学生观察老师选用的器材及连结电路的方法.老师闭合电路开关后，灯泡就发光了，请同学们思考为什么小灯泡能够发光.生1：因为有电池（电源），它可以给灯泡提供电.生2：应该是有“电流”流过了灯泡.教师鼓励学生的回答，用多媒体播放视频课件“电流的形成”：如图所示，导线、灯泡的灯丝，都是金属做的，金属里面有大量自由电子，它们可以自由移动.平时它们运动的方向杂乱无章，接上电池之后，它们就受到了推动力，出现了定向移动，于是形成了电流.（通过课件使学生形象认识电流的形成，激发兴趣，并为电流方向的引出做准备）电路中电流的方向：正极用电器负极师电流既然是电荷定向移动形成的，那么电流也是有方向的，它就像自来水的流动有方向，放学时学校门口的人流有方向一样，电流的方向是怎样规定的呢？生：正电荷定向移动的方向为电流的方向.教师总结：实际上形成电流的电荷有两种（正电荷、负电荷），电路中有电流时，发生定向移动的电荷可能是正电荷，也可能是负电荷，还有可能是正负电荷同时向相反的方向定向移动.负电荷定向移动的方向与电流方向相反.板书：（1）电荷的定向移动形成电流.物理学中规定正电荷定向移动的方向为电流的方向.（2）当电路闭合时，在电源外部，电流的方向是从电源正极用电器负极.备课笔记课外拓展：电流方向的规定：电荷有正电荷与负电荷两种.科学实验证明，在电路中正电荷、负电荷都可以定向移动，有时还会同时相向移动，但物理学家刚开始研究电流时，并不清楚在不同情况下究竟是什么电荷在移动，当时就规定正电荷定向移动的方向为电流的方向，而负电荷定向移动的方向一定与电流方向相反，在以后的研究和利用电流的过程中，并未发现这一规定会带来什么影响，所以这一规定一直沿用至今.进行新课2.电流形成的条件师下面请同学们分组自己动手连接电路使小灯泡亮起来，小风扇转起来，小电铃响起来.（实验警钟：提醒学生任何情况下都不能把电池的两端直接连在一起，否则电池会很快用完，甚至爆炸引起火灾！为防止电池的两端直接连接在一起，我们在确保连接正确之前将开关断开！）学生在老师的指导下认真完成实验，对实验操作有误的学生，要及时纠正.师同学们做了实验后，请大家思考：你们是如何使电路中获得持续的电流的？生1：要有电源.因为我将导线、开关、灯泡连接起来时，闭合开关后，因为没有电池，灯泡不亮，我加上电池后，灯泡就亮了.生2：开关要闭合.因为我将开关、导线、电源、灯泡连接起来时，由于开关没闭合，灯泡不亮，当我把开关闭合后，灯泡就亮了.教师鼓励学生的回答，并总结板书“电流形成的条件”.板书：电路中电流形成的条件：（1）有电源；（2）电路要闭合.（教学说明：采用动手实验的方式，让学生探索电流形成的条件，激发学生学习兴趣的同时，加深了印象，帮助学生快速理解和记忆）电路的构成教师展示之前学生所连接的灯泡电路图，引导学生思考这个简单的电路由哪几部分组成？生：由电池、导线、开关、小灯泡四个部分组成.师在物理学中通常用一些电学符号将电池、小灯泡等表示出来，这就构成了电路图.下面我们学习各种元件的作用和对应的电学符号：（1）电源：电源在电路中是提供电能的装置，干电池、蓄电池都是电源，电学符号是（）.（2）用电器：灯泡、电风扇、电动机、电阻都是用电器，用电器是消耗电能的装置，电学符号有：灯泡（）、电动机（）、电阻（）、电铃（）.（3）开关：开关的作用在于控制电路的通断，电学符号是（）.（4）导线：导线把电源、用电器、开关连接起来，以便开关闭合时形成电流的通路.师下面请同学们说说你还知道其他电源吗？生：555电池，纽扣电池，手机电池，发电机等.教师演示并提问：由一节电池和小电动机开关组成的电路中，为什么电动机越转越慢？生：因为电池没电了，干脆扔掉算了.师对，电池没电了，电动机当然就转得慢了.不过废旧电池对环境是有污染的，不能随便乱扔.教师用多媒体投影电池的表面说明：不能扔到火里或两端短接，否则会引起爆炸！（培养环保意识，再次加强安全教育）师请同学们说说生活中除了电动机、小灯泡，你还知道其他用电器吗？备课笔记知识拓展：在电源内部，电流从负极流向正极.进行新课生：电视、空调、洗衣机等.师同学们说得很好，随着科技水平的提高，我国自主生产的很多产品已经打入了国际市场，享誉国内外，只要同学们继续努力，保证我们科技的领先地位，那么中华民族将永远屹立于世界民族之林！（适时教育学生热爱科学，并进行爱国主义思想渗透.）板书：电路由电源、用电器、开关、导线四个部分组成.电源——提供电能的装置；用电器——消耗电能的装置；导线——输送电能的装置；开关——控制电流通断的装置.电路图师之前我们简单了解了灯泡、开关、电源等元件，下面我们进一步学习电学中的常用符号.（老师用多媒体展示，并讲解）板书：电路图：用电路元件符号表示电路连接情况的图.教师示范画出小灯泡正常发光时的电路图，然后引导学生尝试画出电动机、小电铃的电路图.（有部分学生因不熟悉电路元件符号而出错，有部分学生连接电路图时出错）师（特意挑选一两位同学的典型错误）请同学们来判断一下，下面这些电路的画法中存在哪些问题？应如何修改才美观清晰？学生思考后，积极发言：生1：应规范使用电路元件符号，不能画得不标准.生2：应合理安排元件符号的位置，转弯处一般画成直角.教师鼓励学生的回答，并进行总结：画电路图时应注意几个问题：①电路元件符号要用统一规定的符号，不能自造符号；②所画元件的次序要注意和实物图对应；③合理的安排电路元件符号，应尽可能让这些元件符号均匀地分布在电路图中，使画成的电路图清晰美观；④导线要画得横平竖直，转弯处画成直角，元件符号一般不能画在电路图的转弯处；⑤电路图最好呈长方形、有角有棱、大小比例适中.【例1】在如图所示的四个电路图中，符合电路基本组成条件且连接正确的是（）.A.甲B.乙C.丙D.丁解析：一个完整的电路至少由电源、用电器、开关、导线四部分组成.对照这个标准观察图中的电路图可以发现：甲图中缺少用电器；乙图中的电源正、负极之间直接用导线连接起来，发生了短路，是不允许的连接方式；丁图中缺少电源；只有丙图是完整且连接正确的电路.答案：C备课笔记特别提醒：学生电源接入电路时，应该处于关闭状态，且开关也应处于断开状态，以保证安全，确认电路连接无误后，再开启电源，闭合开关.课外拓展：电路图主要有两个方面的意义：一方面是便于分辨电路中各元件的连接情况；另一方面是有利于电路的设计与维修.规律总结：对电路图要求“三会”：（1）会看，能看懂电路图，知道电路中各元件的连接方式；（2）会画，给定元件和连接方式时，能按照要求画出电路图；（3）会连，会根据电路图连接实物电路.进行新课通路、断路、短路教师用多媒体展示甲、乙、丙、丁四个实物电路图，并引导学生说说四个电路图中，哪些连接错误，哪些连接正确，哪些可以使灯泡正常发光.生1：甲图错误，灯泡不会发光，因为导线没有连接灯泡，相当于电池左右两端直接连接了，这是不允许的，会烧坏电池.生2：乙图错误，因为多出了一根线，我之前也是这样连接的，不仅灯泡不亮，而且使电池发热了，时间长了可能会引起火灾.生3：丙图连接正确，但因为开关没有闭合，灯泡不会发光.生4：丁图连接正确，而且开关是闭合的，所以灯泡正常发光.师同学们回答得很好，其实上面四个图展示了电路的三种状态：通路、断路、短路，下面我们就一起来学习.（可用多媒体展示）通路、断路、短路（多媒体展示）（1）通路：电路接好后，闭合开关，处处连通的电路（如图丁）.通路中有电流，用电器能正常工作.（2）断路（开路）：开关未闭合，或电线断裂等致使线路在某处断开的电路（如图丙），断路中无电流，用电器不能正常工作.（3）短路：导线不经过用电路直接跟电源两极连接的电路（如图甲、乙），短路电路中的电流很大，用电器不能正常工作，电源或导线会因为发热过多而烧坏，也可能会烧坏电路中的其他元件.板书：电路的三种状态：（1）通路：处处连通的电路.有电流，用电器可以工作.（闭合电路）（2）断路：某处断开的电路.无电流，用电器不能工作.（正常断路为开关断开）（3）短路：导线把电源的两极直接连起来了.危害大，电源烧毁，用电器不工作.【例2】一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（）A.灯亮，铃一定响B.铃响，灯一定亮C.灯亮，铃一定不响D.铃响，灯一定不亮解析：从题中电路图可知，开关S1控制整个电路，只闭合S1时，灯亮，铃响，S1、S2均闭合时，灯亮，铃不响，此时铃被短路，所以此电路中灯可以单独亮，而铃不能单独响，铃若响，则灯一定亮，答案为B.答案：B备课笔记小组问题探讨：1.短路有什么危害？2.怎样避免短路？教学板书课堂小结本节课我们主要学习电流、电路的有关知识，通过亲自动手实验，合作的探究，既为电学学习添了砖加了瓦，又提高了动手实验的能力，对电流的形成和电流方向等抽象知识融会贯通了.大家已经步入了电学的门槛，希望大家继续努力，相信大家一定能轻松愉快地学好电学知识.教材习题解答想想做做（P37）利用发光二极管判断电流的方向发光二极管是一种电子元件，简称LED.它的两根引脚中较长的为正极，较短的为负极.当电流由正极经过LED流向负极时，LED发光，表明它处于导通状态；反之，电流不能从负极流向正极，LED不会发光.所以，根据其发光与否可以判断电路中是否有电流及电流的方向.请你将LED接入某电路中，闭合开关，观察LED是否发光，判断电路中电流的方向.解：将LED接入电路中，闭合开关，若LED发光，则与LED较长的引脚相连的为电源的正极，另一端为电源的负极.在电源外部，电流从电源的正极出发，经LED的正极流进LED，从LED负极流出，流回电源的负极.动手动脑学物理（P40）1.图甲是把电池和玩具电风扇连接起来的电路图.请在图乙中用笔画线表示导线，连接相应的电路.课外拓展：发光二极管的特点与白炽灯泡和氖灯相比，发光二极管的特点是：工作电压很低（有的仅一点几伏）；工作电流很小（有的仅零点几毫安即可发光）；抗冲击和抗震性能好，可靠性高，寿命长；通过调制通过的电流强弱可以方便地调制发光的强弱.由于有这些特点，发光二极管在一些光电控制设备中用作光源，在许多电子设备中用作信号显示器.把它的管心做成条状，用7条条状的发光管组成7段式半导体数码管，每个数码管可显示0～9，10个阿拉伯数字以及A，B，C，D，E，F等部分字母（必须区分大小写）.教材习题解答解：2.在图中有电子门铃、电源和开关，请用笔画线表示导线把它们连起来，使得门铃能够正常工作，并画出相应的电路图.电子门铃可以用“”这样的符号表示.解：3.观察如图所示的手电筒结构图.按下按键时，电路是怎样接通的？在图中画出电流流过的路径.另画出手电筒的电路图.解：解：按下按键，相当于闭合开关，电流流经灯泡、开关、流回电源的负极.如图所示.4.如图是某人连接的电路，小电动机能转吗？在接错的那根导线上打一个“×”，表示这根导线不要，再把正确接法的导线画出来，并在三根导线上分别标明电流的方向.解：5.图甲、乙中，各有一根导线接错而使小灯泡被短接，请把这根导线找出来，在上面打一个“×”.解：难题解答【例3】小明在使用手电筒时发现小灯泡不亮,进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是（）A.开关处出现短路B.小灯泡灯丝断了C.小灯泡接触不良D.电池两端电压过低难题解答解析：如果开关处出现短路,则电路始终是通路,小灯泡会始终发光,不会是小灯泡不亮,所以选项A的判断是不可能的.小灯泡的灯丝断了和小灯泡接触不良时,电路会出现断路,会使小灯泡不亮,这是可能的.电池两端电压过低时,虽然电路中有电流,但由于电流太小,所以这时也会发现小灯泡不亮.答案：A布置作业：教师引导学生课后完成本课时对应练习，并预习下一课时内容.教学反思1.本节课的教学，可以分成四个层次：第一层次，对电流的产生和电流方向的认识；第二层次，对简单电路及元件的认识；第三层次，对电路的通路、断路和短路的认识，特别是对短路危害的认识，需要给学生留下深刻的印象；第四层次，把具体的电路元件抽象成符号，能根据具体的实物电路画出电路图，及根据电路图连接实物电路.2.对于“电流和电路”学习内容的设计，突出了学生可操作性，在操作的过程中认识通路、断路、短路的现象；“组装电路”教学内容的呈现形式，力求通过实验思考落实教学内容，避免了教师的传统讲授，让学生手脑并用，积极主动地学习．对电流、电压、电阻概念的建立，也降低了理解的难度，突出了简单、形象，只是让学生初步知道是什么含义即可，而不需追求概念的严密性和科学性．3.通过创设问题情境，激发学生探究的积极性，扩展学生对自己学习的责任感．通过让学生亲自动手实验，营造民主、和谐、合作的探究氛围，给学生的主动探索、自主学习和提高能力留有充足的空间．通过使用多媒体技术，帮助学生对电流的形成和电流方向等抽象知识的学习，优化课堂教学，提高教学效率和质量．教学过程中老师的疑问：教师点评和总结备课笔记学习名言：1、学习必须与实干相结合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.光电池 是一种将光能变成电能的装置。硅光电池就是一种典型的光电池。在硅单晶的小片上掺进一薄层硼，以得到 P—N 结，当日 光照射到薄层面的电极上时，半导体 P—N 结的两侧就形成电势差。光电池性能稳定，使用寿命长。在人造卫星、宇宙飞船上常 以光电池为电源，充电方便。除硅以外，砷化镓等也是光电池的良好材料。
● 电路的三种状态：①
②
③
。
在连接电路时，常听到有通路（也叫开路）、断路、短路三种说法，这三种情况各不相同。
通路是指闭合开关接通电路，电流流过用电器，使用电器进行工作的状态。
断路是指电路被切断，电路中没有电流通过的状态。除了正常地切断电源，使电路断开外，一般在
下列情况下也会出现断路。①用电路连接处接触不良；②用电器内部断线；③电路中电流过大，烧坏保
当堂训练：
1、
形成电流。（金属导体中发生定向移动的是自由电子）
2、
方向规定为电流方向。（金属导体中电流方向跟自由
电子（负电荷）定向移动的方向
）
3、电路闭合时，在电源外部，电流方向是从电源 极经过用电器流向 4、电路构成：
电源：提供电能的装置，如：发电机、电池。
极。
用电器：消耗电能的装置，
开关：控制电路的通断。 导线：连接电路输送电能。
形成持续电流的条件：（1）、 电路图：
画出常见的电路元件符号：
电池和电池组
、
滑动变阻器
；电压表
；电流表
；开关
；
；电阻
；电动机
；相连的导
画电路图应注意的问题： （1）元件用统一的符号； （2）元件位置安排要适当，分布要均匀，元件不要
画在拐角处；（3）整个电路图最好呈方形，有棱有角，导线横平竖直。
将给出小灯泡、电铃、小电动机、电源、开关导线，分先后三次连接电路，使小灯泡亮、
电铃响、小电动机转，看谁最快最好！
刚才的灯泡会亮、电机会转，是因为有电流流过它们。电流是怎样形成的呢？
电流的形成： 电流方向的规定：
的方向是
。形成电流的电荷可能是 。当电路闭合时在电源外部，电流
。
● 电路：
电路的构成： 电路中元件的作用：
险丝而断路。
1
短路是指电流不经用电器而直接构成回路。短路可分为整个电路短路和部分电路短路。整个电路短 路是指电源两端短接（图 2－4），这时整个电路电阻很小，电流很大，电路强烈发热，会损坏电源甚至引 起火灾。电源短路后，通过用电器的电流几乎为零，用电器也不能工作。部分电路短路是指电路中某一 部分电路首尾短接（图 2－5）。所以，短路是电路连接时应特别注意避免的一种不正常情况。
5、二极管具有
导电性（发光二极管还可发光）。
6、形成持续电流的条件：
● 物理阅读
新型电池 随着电子工业和其他生产技术的发展，各种用电器进入千家万户，电池的应用也越来越广泛。常用电池有以下几种： 一、原电池
是一次性电池，一般不能反复充电使用。使用较多的有锌锰干电池、碱性干电池等。 1. 锌锰干电池。有圆筒形和扁形两种，圆筒形锌锰干电池以金属锌制成的外壳作为负极。电池芯是正极，它是由二氧化锰、 石墨和固体氯化铵等混合而成的。有的电池中采用氯化锌纸板结构代替了糊式结构，以提高电池的性能。 2. 碱性干电池。从外形上分，有圆筒形和钮扣式两大类。以二氧化锰和石墨作正极，锌粉和粘结剂制成负极材料。碱性锌锰 电池由于电解液为氢氧化钾，导电能力强，容量比一般干电池大，可达同号普通干电池的三倍。多用于照相机闪光灯、电动剃 须刀、电动玩具等，也可以用在电子表、电子计算器上。 3. 氧化银电池。随着用电器的小型化，钮扣式电池迅速发展起来，以氧化银电池为例，它的正极以氧化银为主要材料；负极 以锌粉为主要材料；电解液由氢氧化钾（钠）与蒸馏水配成。适用于电子打火机、电子计算器。
义务教育基础课程初中教学资料
第 2 节 电流和电路
学习目标：
1. 认识电流是怎样形成的？ 知道电流的方向是如何规定的？ 2. 知道电路有哪些部分组成和各部分作用是什么？ 电流形成的条件是什么？ 3. 会画简单的电路图 4. 认识通路、断路、短路
自主学习：
● 电流：
注意：任何情况下都不能把电源 的两极直接连在一起！
2
3
三、其他电池 1.锂电池 是一种新型的化学电源。正极采用卤化物、氧化物或碳化物，负极材料采用金属锂。由于锂与水会发生化学反应，所以电 解质用非水溶剂加无机盐构成的溶液。如图所示为锂电池的基本结构。 随着电子产品的小型化，要求电池小、薄，但能量密度较高，锂电池能适应这种要求，有的锂电池厚度仅为 0.5 mm，非常 适用于集成电路。
