帮你认识闭合电路中电功率问题（包括极值问题）第一部分直流电路功率问题和功率极值问题概述一、关于电源的总功率电源将其它形式的能转化成电能的功率，也称为电源的总功率。
1、电源总功率和总电流（输出电流）的关系⑴所用公式：P总=EI⑵适用条件：任何电路均可。
⑶相关图象：请画出P总随I的变化而变化的图象。
（注意2种特殊情况：短路、断路）。
⑷变化规律：由P总=EI得P总随I的增大而增大，当外电路短路时I有最大值所以P总有最大值，该值等于E2/r。
【例1】某电源E =6V，r =4Ω，外接电路在什么情况下电源的总功率最大，最大值是多少？2、电源总功率和外电阻的关系：注意前提：这种电路中的外电路是纯电阻电路⑴所用公式：P总=EI＝E2/（R+r）⑵适用条件：外电路是纯电阻电路。
⑶相关图象：请画出P总随R的变化而变化的图象。
注意3种特殊情况：短路、断路和内外电阻相等时。
⑷变化规律：由图象可知，P总随R的增大而减少，当外电路短路时P总有最大值，该值等于E2/r。
【例2】某电源E =6V，r =4Ω，外接电路在什么情况下电源的总功率最大，最大值是多少？解析：与例题1的解析相同，此处略。
二、内电阻消耗热功率和总电流（输出电流）的关系⑴所用公式：P内=I2r⑵适用条件：任何电路均可。
⑶相关图象：请画出P内随I的变化而变化的图象。
注意2种特殊情况：短路、断路时。
⑷变化规律：由P内=I2r得P内随I的增大而增大。
当外电路短路时I有最大值所以P总有最大值，该值等于E2/r。
【例3】电路如图，E =6V ，r =4Ω，R 1=2Ω，R 2的变化范围是0∽10Ω。
求：⑴该电路中电源总功率的最小值是多少。
⑵电源总功率的最大值是多少。
⑶内电阻的最大发热功率是多少。
解：三、电源输出功率（涉及3个公式4个图象）★★ ⑴P 出=I 2R ⑵P 出=UI ⑶P 出=EI －I 2r1侧重研究输出功率和外电阻的关系简称电阻条件，2侧重研究输出功率和输出电压的关系简称电压条件， 3侧重研究输出功率和输出电流的关系简称电流条件。
小专题有关电功率的“极值”与“取值范围”的计算—季人教版九年级全册物理复习作业课件
第18章 小专题(10) 有关电功率的“极值”与“取值范 围”的 计算—2 020年 秋季人 教版九 年级全 册物理 复习作 业课件( 共27张 PPT)
第18章 小专题(10) 有关电功率的“极值”与“取值范 围”的 计算—2 020年 秋季人 教版九 年级全 册物理 复习作 业课件( 共27张 PPT)
(1)S2 闭合，S1、S3 断开时，电路中的电流； 解：S2 闭合，S1、S3 断开，电路中 R1 与 R2 串联，R 串＝R1＋R2＝20 Ω ＋30 Ω＝50 Ω，电路中的电流：I＝RU串＝5100 ΩV＝0.2 A。
第18章 小专题(10) 有关电功率的“极值”与“取值范 围”的 计算—2 020年 秋季人 教版九 年级全 册物理 复习作 业课件( 共27张 PPT)
4．★(荆门中考)在如图甲所示的电路中，电源的电压恒定，滑动变阻器的
最大阻值为 R1＝8 Ω，R2 为定值电阻但看不清标识。滑动变阻器滑片从左端 M
5．如图所示的电路，电源电压 U＝4.5 V 且保持不变，R1＝5 Ω，R2 为标 有“50 Ω 0.5 A”字样的滑动变阻器，电流表的量程为 0～0.6 A，电压表的量 程为 0～3 V，则：
第18章 小专题(10) 有关电功率的“极值”与“取值范 围”的 计算—2 020年 秋季人 教版九 年级全 册物理 复习作 业课件( 共27张 PPT)
第十八章 电功率
小专题(十) 有关电功率的“极值”与 “取值范围”的计算
1．在计算电学物理量的取值范围或极值时，要参考题中给出的用电 器的额定值、电表量程、滑动变阻器的最大电流等信息，同时也要注意 安全问题。具体如下：
中考物理复习：电功率极值问题的计算
解：（1） 闭合S1，断开S2，滑片P在a端
时，R0、R1串联，V1示数为2.4V，A示数
.
为0.3A。R1＝ ＝
＝8Ω
.
（2） 求R2的最大阻值。
解：（2） 滑片P从a端移到b端，R2接入
电路的阻值逐渐增大，A的示数逐渐变小，
V1的示数逐渐变小，V1、V2的示数与A的
（2） 滑动变阻器接入电路电阻最大
时，滑动变阻器两端的电压。
解：（2） 当滑动变阻器接入电路电阻最大时，电流最小，由图乙可知最小电流为
0.1A，滑动变阻器的电功率为0.5W，根据P＝UI可知，此时滑动变阻器两端的电压为
UR＝
.
＝
＝5V
.
（3） 滑动变阻器的滑片从最右端滑向最左端的过程中，滑动变阻器的最大功率。
（1） 求R0的阻值。
解：（1）
.
由欧姆定律可得，R0＝ ＝
＝10Ω
.
（2） 求滑动变阻器的最大阻值。
解：（2）
电路的总电阻R总＝ ＝
＝50Ω，滑片在中点，由串
.
联电路的电阻规律可得 R＝R总－R0＝50Ω－10Ω＝40Ω，所以滑动
变阻器的最大阻值R＝80Ω
第2题
（3） 在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两
端，电路消耗的最小功率为P2。求P1：P2。
解：（3） 当滑动变阻器的滑片向左滑时，电路中的总电阻变小，
电流变大，电路中的电流最大为I大＝0.6A，此时电压表示数
U0'＝I大R0＝0.6A×10Ω＝6V＜15V，电路安全，符合题意；
电功率极值计算问题
电功率极值计算类型1.如图所示，电源电压为6V且保持不变，电阻R的阻值为30Q,滑动变阻器R，的阻值变化范围为0〜24Q.电流表的量程为0.6A.:当开关S闭合后，滑动变阻器接入电路的阻值允许调至的最小值为 ______________ Q.滑动变阻器消耗的最小功率为__________________ W.2.（2004*南昌）如图所示，已知电源电压保持4.5V不变，电压表量程0〜3V,滑动变阻器R 的最大阻值200,小灯泡L标有“2.5V 1.25W"的字样.闭合开关后，当小灯泡正常发光时，它的阻值为___________________________ Q,滑动变阻器接入电路的阻值为 _________________ Q.若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为_____________ W.3.（2012*连云港）如图是某电器设备内的一部分电路，电源电压恒为12V, &为左值电阻，R2为标有"100Q0.5A"字样的滑动变阻器.R3为标有"3V 0.9W”字样的泄值电阻.（1）当开关同时闭合时，画岀等效电路图；（2）当闭合S、Si、S2时，电流表的示数为0.3A,求Ri的阻值及这种情况下整个电路可能消耗的最小功率.（3）当闭合S,断开Si、S2时，为保证整个电路安全，求滑动变阻器接入电路的阻值范4.如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P移至A 端时，灯泡正常发光，电流表示数为1A,当开关S断开，滑片P移到中点时，电流表示数为0.5A,电压表示数为12V,求（1）滑动变阻器的最大阻值和灯泡的电阻（假设灯泡的电阻不变）：（2）电源电压和灯泡额建功率：（3）若电压表屋:程为0〜15V,断开开关S,在电压表不超过屋程的情况下，灯泡的最小功率是多少？-------- 1 h-11 ---------5 . （2015*连云港）（10分）如图甲所示，电源电压恒定,&为定值电阻。
电功率的(极值计算)

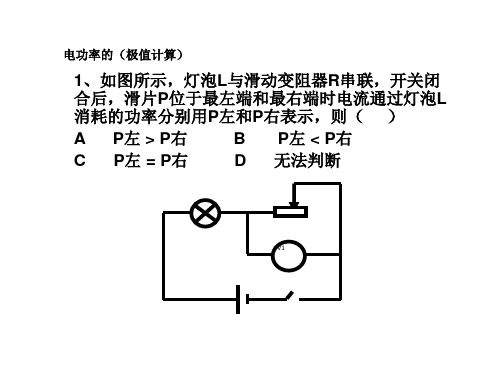

1、如图所示，灯泡L与滑动变阻器R串联，开关闭 合后，滑片P位于最左端和最右端时电流通过灯泡L 消耗的功率分别用P左和P右表示，则（ ） A P左 > P右 B P左 < P右 C P左 = P右 D 无法判断
