桥梁接线工程人行地下通道施工工艺(标准做法)
桥梁接线工程人行地下通道施工工艺(标准做法)

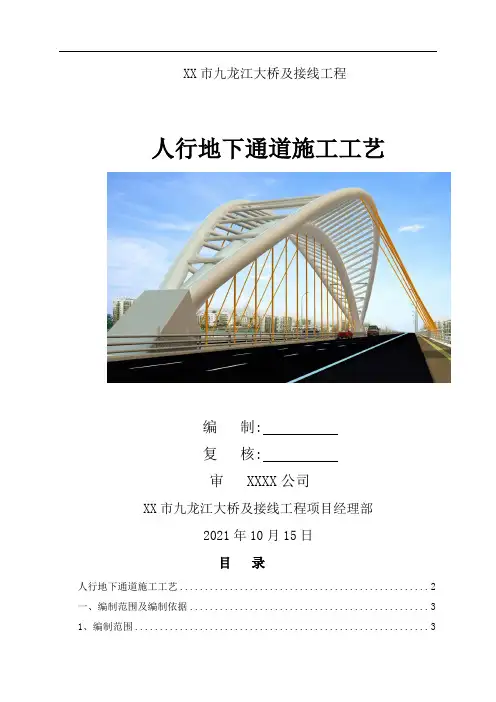

XX市九龙江大桥及接线工程人行地下通道施工工艺编制:复核:审 XXXX公司XX市九龙江大桥及接线工程项目经理部2021年10月15日目录人行地下通道施工工艺 (2)一、编制范围及编制依据 (3)1、编制范围 (3)二、工程概况 (3)1、工程简介 (3)2、主要工程数量 (3)三、施工组织安排及资源配置 (5)1、主要现场管理人员 (5)2、主要机械设备 (6)3、施工组织总体安排表 (6)四、施工工艺 (7)2、各工序施工细则: (7)3、基础 (8)4、人行地下通道素砼垫层浇筑 (8)5、模板、脚手架安装与拆除............................. 错误!未定义书签。
6、钢筋制作、安装..................................... 错误!未定义书签。
7、砼浇筑施工......................................... 错误!未定义书签。
8、沉降缝设置......................................... 错误!未定义书签。
9、回填............................................... 错误!未定义书签。
10、其他应注意事项.................................... 错误!未定义书签。
五、人行地下通道主要分项工程质量控制.................. 错误!未定义书签。
1、模板工程质量控制................................... 错误!未定义书签。
2、钢筋工程质量控制................................... 错误!未定义书签。
3、砼施工质量控制..................................... 错误!未定义书签。
4、回填施工质量控制 (15)5、砼雨天浇筑施工 (15)六、人行地下通道施工环境保证措施 (8)七、人行地下通道施工质量保证措施 (16)八、人行地下通道施工安全保证措施 (16)1、安全生产目标 (16)人行地下通道施工工艺一、编制范围及编制依据1、编制范围XX市九龙江大桥及接线工程合同范围内:K0+166.417人行地下通道。

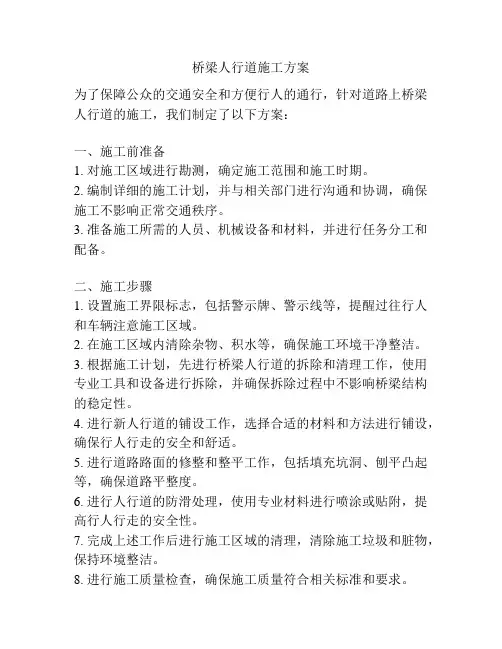

桥梁人行道施工方案
桥梁人行道施工方案为了保障公众的交通安全和方便行人的通行，针对道路上桥梁人行道的施工，我们制定了以下方案：一、施工前准备1. 对施工区域进行勘测，确定施工范围和施工时期。
2. 编制详细的施工计划，并与相关部门进行沟通和协调，确保施工不影响正常交通秩序。
3. 准备施工所需的人员、机械设备和材料，并进行任务分工和配备。
二、施工步骤1. 设置施工界限标志，包括警示牌、警示线等，提醒过往行人和车辆注意施工区域。
2. 在施工区域内清除杂物、积水等，确保施工环境干净整洁。
3. 根据施工计划，先进行桥梁人行道的拆除和清理工作，使用专业工具和设备进行拆除，并确保拆除过程中不影响桥梁结构的稳定性。
4. 进行新人行道的铺设工作，选择合适的材料和方法进行铺设，确保行人行走的安全和舒适。
5. 进行道路路面的修整和整平工作，包括填充坑洞、刨平凸起等，确保道路平整度。
6. 进行人行道的防滑处理，使用专业材料进行喷涂或贴附，提高行人行走的安全性。
7. 完成上述工作后进行施工区域的清理，清除施工垃圾和脏物，保持环境整洁。
8. 进行施工质量检查，确保施工质量符合相关标准和要求。
三、施工期间的交通管理1. 在施工现场周边设置交通警示牌和指示标志，指示交通流向和行人通行路线。
2. 安排专人进行交通疏导和引导，确保车辆和行人能够便捷通行。
3. 尽可能减少施工对交通的影响，选择合适的时间段进行施工，避开高峰期。
4. 在施工期间加强对施工区域的巡视，及时处理可能出现的交通安全问题。
四、施工结束后的验收和维护1. 进行施工质量验收，确保施工质量符合相关标准和要求。
2. 设立巡检制度，定期对桥梁人行道进行检查和维护，及时处理发现的问题。
3. 进行施工记录和档案的整理和保存，作为后续施工和维护的参考。
通过以上方案的实施，我们能够确保桥梁人行道的施工安全和质量，并最大程度地减少对正常交通的影响，以方便行人的通行和提高整体道路交通的顺畅性和安全性。
人行桥施工方案
人行桥施工方案目录人行桥施工方案 (1)1 钢筋加工及混凝土拌合 (1)2 施工工艺流程 (1)2、机耕桥施工工艺流程 (1)3 人行桥施工 (1)3、钢筋制安 (2)4、仓面验收 (2)5、混凝土浇筑 (2)6、混凝土养护、拆模 (2)7、预制面板运输及安装 (2)4 机耕桥施工 (3)3、面板模板安装 (3)4、桥面板钢筋制安 (4)5、桥面板、护栏混凝土浇筑 (5)6、支架拆缷 (5)1 钢筋加工及混凝土拌合钢筋在加工场内加工好后运至施工部位安装，钢筋加工时按设计图纸下料，并对每一个钢筋进行编号，保证加工后的钢筋到达施工部位后能一一对应安装到位。
混凝土拌合采用移动拌和机在施工部位附近拌料，翻斗车或胶轮车运输。
2 施工工艺流程1、人行桥施工工艺流程预制场地平整→模板安装→钢筋制安→混凝土浇筑→混凝土养护→拆模→预制件安装。
2、机耕桥施工工艺流程砼渠埂砌筑→测量放线→脚手架搭设→底模安装→钢筋制安→侧模安装→面板、护栏混凝土浇筑→混凝土养护→模板、脚手架拆除3 人行桥施工1、人行桥施工在渠道砌筑完成且达到设计强度100%之后进行，人行桥的位置根据设计图纸并结合现场实际情况可适当调整。
人行桥面板采用预制施工方法，吊车吊运安装。
2、面板在预制场预制，首先须平整一块预制场地，在地面上铺设底模，底面表面要求干净平整，并涂刷脱模机。
3、钢筋制安钢筋在钢筋场按配料单加工成钢筋笼，加工前按设计图纸和技术规范对钢筋毛料进行检验合格后，进行配料、加工，加工后的钢筋笼根据施工进度安排及时运到预制场安放到预制模板内。
在钢筋笼下部每间隔一定距离垫射一个砂浆垫块，垫块厚度符合面板保护层厚度；面板钢筋笼还应设置钢筋吊环，便于安装时起吊运输。
钢筋的连接，根据现场情况主要采用手工电弧焊。
4、仓面验收仓内项目按设计要求完成检查合格后，将验收资料提交监理工程师验收，监理工程师签收开仓证后开仓浇筑。
5、混凝土浇筑混凝土由拌和机供料，胶轮车运料至施工现场，人工摊铺整平。

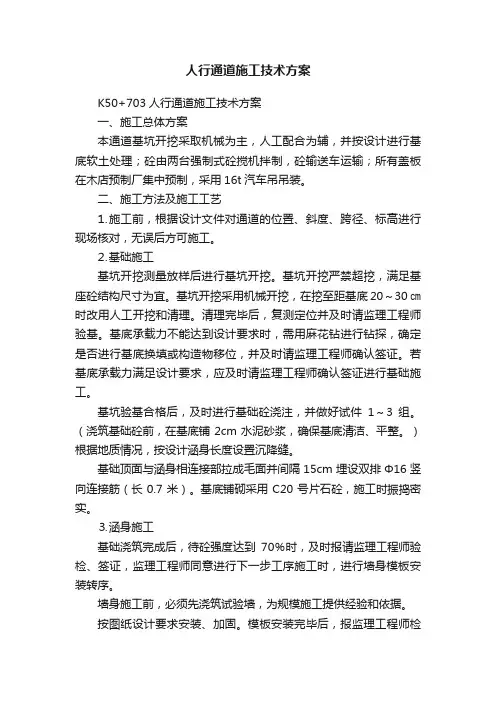

人行通道施工技术方案
人行通道施工技术方案K50+703人行通道施工技术方案一、施工总体方案本通道基坑开挖采取机械为主，人工配合为辅，并按设计进行基底软土处理；砼由两台强制式砼搅机拌制，砼输送车运输；所有盖板在木店预制厂集中预制，采用16t汽车吊吊装。
二、施工方法及施工工艺⒈施工前，根据设计文件对通道的位置、斜度、跨径、标高进行现场核对，无误后方可施工。
⒉基础施工基坑开挖测量放样后进行基坑开挖。
基坑开挖严禁超挖，满足基座砼结构尺寸为宜。
基坑开挖采用机械开挖，在挖至距基底20～30㎝时改用人工开挖和清理。
清理完毕后，复测定位并及时请监理工程师验基。
基底承载力不能达到设计要求时，需用麻花钻进行钻探，确定是否进行基底换填或构造物移位，并及时请监理工程师确认签证。
若基底承载力满足设计要求，应及时请监理工程师确认签证进行基础施工。
基坑验基合格后，及时进行基础砼浇注，并做好试件1～3组。
（浇筑基础砼前，在基底铺2cm水泥砂浆，确保基底清洁、平整。
）根据地质情况，按设计涵身长度设置沉降缝。
基础顶面与涵身相连接部拉成毛面并间隔15cm埋设双排Φ16竖向连接筋（长0.7米）。
基底铺砌采用C20号片石砼，施工时振捣密实。
⒊涵身施工基础浇筑完成后，待砼强度达到70％时，及时报请监理工程师验检、签证，监理工程师同意进行下一步工序施工时，进行墙身模板安装转序。
墙身施工前，必须先浇筑试验墙，为规模施工提供经验和依据。
按图纸设计要求安装、加固。
模板安装完毕后，报监理工程师检验，签证认可后进行涵身砼浇筑。
砼通过溜槽和串筒入模，保证砼自由落体高度小于1.5m。
串筒分节长1m。
施工中，注意砼振捣密实，保证砼质量，并做好试件1～3组，根据天气情况，注意养护。
⒋盖板安装涵身砼浇注完毕后，待砼强度达到70％后，采用16T汽车吊安装盖板。
安装过程中，严格控制盖板高程。
相邻块之间采用高等级（1：2）水泥砂浆填塞密实。
⒌沉降缝按设计涵身长度设沉降缝，沉降缝贯穿整个断面，缝宽2㎝。
桥梁人行道施工方案
桥梁人行道施工方案一、概述本文档旨在提供一种桥梁人行道施工方案，以确保施工过程的安全、顺利进行。
该方案旨在规范施工人员的工作流程，并提供必要的安全措施以保障施工人员的人身安全。
二、施工前准备工作在开始施工前，需要进行以下准备工作：1.资源准备：确保所需工具、材料和设备均已准备就绪，并符合相关的施工标准。
2.人员配备：根据工程规模和难度，组织合适的施工人员，并确保他们具备必要的技能和经验。
3.图纸和方案：根据具体的工程要求，准备施工所需的图纸和方案，并确保施工人员熟悉并理解相关内容。
4.安全措施：确定并制定必要的安全措施，包括使用个人防护装备、施工现场防护等。
三、施工流程本方案建议采取以下施工流程：1.临时交通控制：在施工过程中，必要时要对周围交通进行临时控制，确保施工区域的安全。
2.临时搭建支撑结构：为了保证施工安全，需要搭建临时支撑结构，并确保其能够承受工作负荷。
3.拆除旧桥面：在施工开始之前，需要先拆除旧桥面，并将其运输到指定的区域进行处理。
4.清理和准备基础：清理施工区域，并对桥梁的基础部分进行检查和准备工作。
5.安装新人行道：根据设计要求和图纸，安装新的人行道，并确保其与桥梁连接牢固。
6.完善细节：在人行道安装完成后，对其进行调整和完善，包括检查细节部分的施工质量和安全性。
7.清理和收尾：在施工完成后，对施工现场进行清理，将材料和设备妥善存放，并进行必要的记录和备案。
四、安全措施为了确保施工过程的安全性，以下是一些建议的安全措施：1.佩戴个人防护装备：施工人员应佩戴安全帽、防护眼镜、耳塞等个人防护装备，以保护自身安全。
2.施工现场围护：在施工现场周围设置围护栏和警示标识，防止他人进入施工区域。
3.防止坠落：对于存在坠落风险的工作区域，应设置安全网或者使用安全带等防止坠落设备。
4.安全操作：施工人员应熟悉并遵守相关安全操作规程，如正确使用工具、设备和材料，并遵守相关的施工标准。
5.紧急情况应急预案：制定并传达紧急情况的应急预案，包括火灾、事故等紧急情况的应对措施。

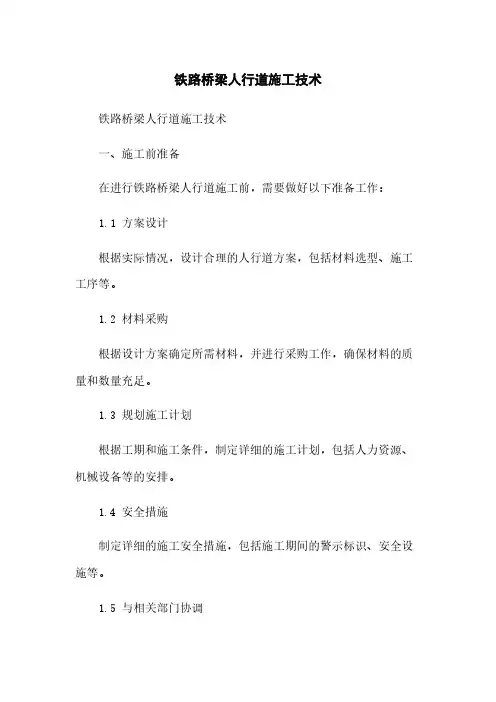

铁路桥梁人行道施工技术
铁路桥梁人行道施工技术铁路桥梁人行道施工技术一、施工前准备在进行铁路桥梁人行道施工前，需要做好以下准备工作：1.1 方案设计根据实际情况，设计合理的人行道方案，包括材料选型、施工工序等。
1.2 材料采购根据设计方案确定所需材料，并进行采购工作，确保材料的质量和数量充足。
1.3 规划施工计划根据工期和施工条件，制定详细的施工计划，包括人力资源、机械设备等的安排。
1.4 安全措施制定详细的施工安全措施，包括施工期间的警示标识、安全设施等。
1.5 与相关部门协调与相关部门进行沟通和协调，了解相关法规及规定，确保施工过程合法合规。
二、施工工序铁路桥梁人行道施工普通包含以下工序：2.1 拆除旧人行道根据设计方案，使用相应的工具拆除原有的人行道。
2.2 清理桥面清理铁路桥面，将垃圾和杂物清除干净，保持干燥清洁。
2.3 铺设防水层根据设计方案，铺设防水层，确保桥面不受水分侵蚀。
2.4 铺设人行道材料按照设计方案，铺设人行道材料，保证平整、坚固。
2.5 固定人行道材料使用适当的固定材料，将人行道材料固定在桥面上，确保不会挪移或者松动。
2.6 增设安全设施根据需要，增设人行道的安全设施，如护栏、防滑措施等。
三、施工注意事项在进行铁路桥梁人行道施工过程中，需要注意以下事项：3.1 施工过程中严禁乱倒垃圾，确保施工区域干净整洁。
3.2 施工人员必须佩戴安全帽、防护服等个人防护装备，严格按照施工安全措施操作。
3.3 施工现场必须设置合适的警示标识，提醒铁路交通参预者注意施工区域。
3.4 施工期间，必须与铁路管理部门进行及时沟通，确保铁路交通正常运行。
3.5 施工完成后，对施工区域进行清理，确认无杂物和隐患。
3.6 施工期间，如发现安全问题或者突发事件，及时向铁路管理部门报告，并采取相应的应急措施。
四、附件列表本文档所涉及的附件如下：附件1：铁路桥梁人行道设计方案附件2：人行道材料采购清单附件3：施工计划表附件4：施工安全措施附件5：相关部门沟通记录五、法律名词及注释本文档所涉及的法律名词及其注释如下：1. 铁路管理法：指对铁路运输进行管理的法律法规。
人行地下通道施工方案
人行地下通道施工方案1. 引言人行地下通道是城市交通与行人出行的重要部分，可以有效地分隔行人和车辆交通流，确保行人的安全和流畅出行。
本文档旨在提供一个人行地下通道的施工方案，包括设计、施工计划、材料和设备要求等方面的内容。
2. 设计人行地下通道的设计需要满足行人出行的需求，并考虑到安全、舒适和可持续性的要求。
以下是本项目的设计要点：•尺寸: 通道宽度应足够容纳大量行人流量，并考虑到未来的扩展需求。
•通风与照明: 为了提供良好的通风和照明条件，应在通道中安装适当的风扇和照明设备。
•防水与排水: 为了防止地下通道受到水的侵害，需要进行防水处理，并设置排水系统以排除积水。
•无障碍设施: 通道应符合无障碍设计标准，包括无障碍坡道、升降设备和辅助设施。
3. 施工计划下面是人行地下通道的施工计划：•第一阶段: 在设计阶段完成后，进行土地准备工作，包括清理地面、挖掘地基和建造基础。
•第二阶段: 安装支撑结构，包括钢筋和混凝土的施工，并进行地下通道的布线工作。
•第三阶段: 完成通道的建设和装修工作，包括安装墙壁、地板、天花板和门窗等。
•第四阶段: 安装通风和照明设备，并进行无障碍设施的安装。
•第五阶段: 进行防水处理，设置排水系统。
•第六阶段: 进行通道的测试和验收，并进行必要的调整和修复。
4. 材料与设备要求在施工人行地下通道时，需要使用以下材料和设备：•材料：混凝土、钢筋、砖块、水泥、玻璃、照明设备、风扇、防水材料等。
•设备：挖掘机、起重机、钢筋机、混凝土搅拌机、安全设备等。
5. 安全措施在施工人行地下通道时，需要采取以下安全措施：•建立安全管理体系，确保施工过程中各项安全规定得到落实。
•提供必要的安全培训，确保员工了解施工过程中的潜在风险，并掌握相应的安全工作方法。
•设立安全警示标志，标明危险区域，并将施工现场隔离开来，确保行人和车辆的安全。
•定期检查和维护施工设备，确保其正常运行，并及时处理可能存在的故障。
人行地下通道施工方案及工艺方法
人行地下通道施工方案及工艺方法线路加固采用D24型施工便梁加固线路。
人行地道桥采用现场浇筑的施工方法，开挖基坑，并采用井点降水法。
模板采用平面定型钢模板，采用满堂红支架支顶。
施工时需修建临时站台的方法，在靠近站台一侧的便梁工字钢上用螺栓栓接L75*75*10mm的角钢，再在角钢上铺设宽为1.8m的钢板，形成临时站台，护栏采用木杆制作并用棚布围护。
⑴施工顺序安排以线路加固、基坑开挖、桥主体浇灌砼为工期控制的关键，由此展开各阶段施工总体部署，以各分项、分部工程施工工期保证单位工程施工工期，以单位工程施工工期保证总工期。
施工顺序：排迁工程→线路加固及土方开挖工程→现场浇筑地道桥及防水工程→恢复线路，修台阶，洞内回填及给排水，洞内装修，站台、风雨棚修复工程。
电力工程主要是电力线的排迁，需在便线施工前完成。
信号工程首先进行电缆工程的施工，然后配合转线施工进行开通及验交。
通信工程待桥面系施工完成后，将光缆移至电缆槽内。
给排水安排桥主体完成后施工。
房建工程与桥主体同步并合理交叉配合施工。
详见施工进度网络计划图和横道图。
⑵施工工艺和方法①施工准备工作如果我公司中标，将在2005年6月25日前派遣人员进场做好施工前的准备工作，为各专业的及早开工打好基础。
项目经理部人员一周内全部到位，施工主要人员进场，搭建、租赁临时设施。
配齐配足施工机械设备，试验检测仪器，并对各种机械设备认真检查，维修保养，对各种仪器进行检查、校正。
积极与设计、监理单位联系，备齐施工文件、图纸及各种表格，组织技术人员认真熟悉设计文件，深刻领会设计意图。
组织精干测量队，对旅客地道桥进行高精度复测并与既有站场贯通，确认无误后，设置满足施工需要的控制网或桩。
调查拟用于工程的材料来源、数量、质量并取样检验，确保工程材料及时供应、质量优良。
对参加本工程施工的所有人员进行技术培训，持证上岗，确保高素质人员参战。
编制切实可行的实施性施工组织设计和创优规划，确保工程一次创优。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX市九龙江大桥及接线工程人行地下通道施工工艺编制:复核:审 XXXX公司XX市九龙江大桥及接线工程项目经理部2021年10月15日目录人行地下通道施工工艺 (2)一、编制范围及编制依据 (3)1、编制范围 (3)二、工程概况 (3)1、工程简介 (3)2、主要工程数量 (3)三、施工组织安排及资源配置 (5)1、主要现场管理人员 (5)2、主要机械设备 (6)3、施工组织总体安排表 (6)四、施工工艺 (7)2、各工序施工细则: (7)3、基础 (8)4、人行地下通道素砼垫层浇筑 (8)5、模板、脚手架安装与拆除............................. 错误!未定义书签。
6、钢筋制作、安装..................................... 错误!未定义书签。
7、砼浇筑施工......................................... 错误!未定义书签。
8、沉降缝设置......................................... 错误!未定义书签。
9、回填............................................... 错误!未定义书签。
10、其他应注意事项.................................... 错误!未定义书签。
五、人行地下通道主要分项工程质量控制.................. 错误!未定义书签。
1、模板工程质量控制................................... 错误!未定义书签。
2、钢筋工程质量控制................................... 错误!未定义书签。
3、砼施工质量控制..................................... 错误!未定义书签。
4、回填施工质量控制 (15)5、砼雨天浇筑施工 (15)六、人行地下通道施工环境保证措施 (8)七、人行地下通道施工质量保证措施 (16)八、人行地下通道施工安全保证措施 (16)1、安全生产目标 (16)人行地下通道施工工艺一、编制范围及编制依据1、编制范围XX市九龙江大桥及接线工程合同范围内:K0+166.417人行地下通道。
2、编制依据2.1、XX市九龙江大桥及接线工程三阶段箱涵施工设计图。
2.2、国家及相关部委颁布的法律、法规和现行设计规范、施工规范、质量验收标准及其它有关文件资料。
2.3、工程建设标准强制性条文。
2.4、工程现场调查、采集、咨询所获取的资XXXX公司依据GB/T19001-2021质量标准体系、GB/T24001-2021环境管理体系和GB/T28001-2021职业健康安全标准建立的质量、环境和职业健康管理体系及《程序文件》。
二、工程概况1、工程简介本工程是XX市九龙江大桥及接线工程的一部分,过街人行通道宽16m,净高3.3m。
在水仙大街南侧150处,；里程桩号K0+166.417处下穿龙江大道。
由于本人行通道暂不投入使用,故本次设计仅包括土建结构专业的内容,建筑装修设计仅供参考；水电等按照初步考虑的方案预留有关设备安装空间,待本人行通道投入使用前委托相关专业人员进行相关专业施工图设计。
本人行通道无障碍通道设计考虑采用电梯垂直升降方式,再通道两侧预留电梯井位置,待投入使用前选型安装。
箱涵尺寸相见下表2、主要工程数量人行地下通道主要工程量见下表 :K0+166.417人行地下通道材料数量统计表三、施工组织安排及资源配置1、主要现场管理人员人行地下通道施工主要现场管理人员配备表2、主要机械设备人行地下通道施工主要机械设备配置表3、施工组织总体安排表根据总体工期进度计划,人行地下通道具体工期计划如下表。
K0+166.417人行地下通道工期计划安排表四、人行地下通道施工工艺1、施工工艺流程:施工准备基坑开挖碎石垫层素砼垫层施工基底防水施工底板施工边沟施工腹顶板施工养护侧墙防水施工顶板防水施工箱涵回填。
2、各工序施工细则:2.1、基坑开挖2.1.1、开工前、应依据施工详图和有关规范的规定,向监理办递交开挖平面布置图、开挖方法、开挖的施工设备、施工中的排水布置及施工进度计划,并通知监理办对开挖线成果进行考核,经监理办批准后方可动工。
2.1.2、基坑开挖拟安排2台反铲挖掘机组成两个工作面同时进行,配备6部左右重型工程车把弃土及时弃运和可利用土堆积供路基和排洪沟回填利用。
挖深超过挖掘机最大深度的地段应采取二次开挖法施工,即先把地面降低一层(2~3m)后,再一次性挖到设计高程。
同时应认真执行操作规程,尽量减少人工整修土方量。
2.1.3、基坑开挖时应注意施工排水,防止槽底被水浸泡而降低承载力,具体排水方案见箱涵基坑临时排水和坑壁支护措施,届时将根据现场情况及时调整,以满足排水需求。
2.1.4、开挖过程中应注意开挖边坡的稳定,保证施工人员及机械的安全。
对边坡中存在淤泥层,应避免扰动或采取封闭措施以保证其稳定性,必要时可采取放缓边坡、分级放坡或设坡间平台,以减轻坡体压力,对于受地形制约地段的坑壁采取木板桩或钢板桩支护,初步方案见箱涵基坑临时排水和坑壁支护措施,届时将根据现场情况及时请设计单位进一步制定详尽的防护方案,以策安全。
所采取的措施必须经业主和监理工程师批准后方可实施。
2.1.5、箱涵下地基为淤泥层时,则应根据设计换填深度将其挖除,换填50cm碎石夯实后方可进行箱涵的施工。
2.1.6、基坑土方开挖尽可能做到以挖作填,比较好的土方尽量用来填筑路基和排洪沟回填,减少土方的弃运量。
3、基础3.1、由于箱涵范围地基均为软土地基,设计采用浆喷桩处理地基,局部受高压电影响采用高压旋喷桩处理地基。
4、人行地下通道素砼垫层浇筑4.1、垫层素砼采用厂拌商品砼运送到现场浇筑,浇筑前按照设计图纸应认真校核其中线位置和模板标高正确无误,并在浇筑范围内加订控制桩,以便控制砼厚度和表面高程及平整度。
4.2、素砼采用平板振捣器捣固,因此要控制好砼坍落度以便振捣施工。
4.3、箱涵素砼垫层施工质量要符合《公路工程质量检验评定标准》(JTG F80/-2021)要求。
5、地道主体结构工程施工5.1、地道主体结构工程概况本地道根据使用功能的要求,主体工程设置了2条沉降缝,为现浇C35,S8抗渗钢筋砼结构,其整体性好,结构受力合理,结构防水容易得到保证。
5.2、施工组织施工组织安排如下:(1)劳动力根据分段施工的程序选派项目部优良通道施工专业施工队,分土方、钢筋、模板、砼等多个作业班组分别承担地道主体结构工程的施工,以方便施工管理,采取流水作业方式,确保如期优质地完成地道主体结构施工。
(2)机械设备配备为确保如期优质地完成主体结构工程,拟投入数量充足、性能优良的施工机械设备,详见机械设备表。
(3)材料需要计划1)主体结构采用商品砼,输送泵泵送。
2)材料由施工单位自购。
3)水、电供应计划:水电按建设单位指定的位置引接至施工现场。
5.3、主体结构施工程序主体结构施工程序根据基坑开挖的施工顺序分段进行。
基础持力层达设计要求后,及时施工底板垫层砼,以免持力层遭雨水浸蚀,影响地基承载能力,然后自下而上分层、分段施工底板、侧墙和顶板。
尤其要注意沉降缝的位置。
顶板砼施工完并达到设计强度要求时,及时进行地道两厢和顶板级配砂石回填和路面施工。
各段内按立模、扎筋、砼浇注的顺序组织平行流水作业,以加快施工进度。
5.4、主体结构施工方法施工程序:地道砼每节分两次进行浇捣施工(底板一次,侧墙板和顶板一次),水平施工缝留设在底板上500mm,施工缝设钢板止水带。
(1)底板施工程序及方法基坑开挖、碎石垫层处理验收合格后才可作垫层砼。
垫层砼摊铺根据预无埋设的标高控制桩控制面层高度,采用商品砼,砼搅拌车运输砼至工作面,经泵车送入施工面,振捣器振捣密实。
垫层厚度及强度满足设计要求,面层无蜂窝、麻面。
在垫层砼达到操作强度后,及时按设计要求铺设防水层。
底板砼按预先规划的分块用模板立模,用钢筋架设置底板顶面标高控制桩,绑扎底板钢筋；同时,按设计要求施工底板的预埋件,施工缝、变形缝处,设置的止水带并固定牢靠,以确保振捣砼时不变形、不漏浆。
底板施工注意事项:分段开挖的基坑两侧面应保持放坡的稳定和支护牢固,并保证排水措施,底板(包括垫层)与支护结构的接触面有漏浆时必须进行堵漏处理,方能进行底板砼的施工。
工序:测量放线→浇注砼垫层→铺设防水层→绑扎钢筋→浇砼→养护→拆模(2)腹顶板施工程序及方法施工程序:测量放线→绑扎直墙钢筋→立侧墙模→支撑满堂脚手架→铺设顶部木方模板→绑扎钢筋→浇砼→养护→敷设直墙及顶部外防水层→洞口封板及栏板→墙外侧及顶部回填。
1)钢筋施工钢筋由工程技术人员根据设计施工图开出钢筋下料单,注明钢筋型号、下料长度、加工形式、数量和使用部位、时间,在钢筋加工时按下料单和设计施工图放1:1的大样,照大样图进行切割、弯曲成型,由人工搬运至工作面绑扎。
钢筋施工应满足如下要求:A、钢筋应有材质保证书或试验报告单。
B、钢筋必须顺直,调直后表面伤痕及侵蚀不应使钢筋截面积减小。
C、严格遵守先检验后使用的原则。
D、钢筋绑扎时搭接长度为1.2La(La为30倍钢筋直径d),搭接焊时焊接长度,双面焊时按10d。
E、钢筋的类别和直径如需调换、替代时必须征得设计单位的同意,并得到监理工程师认可。
F、钢筋加工允许偏差应符合规范要求。
G、钢筋焊接加工a、钢筋焊接使用焊条、焊剂的牌号、性能必须符合设计要求和有关规定。
b、焊接成型时,焊接处不得有水锈、油渍等；焊接后在焊接处不得有缺口、裂纹及较大金属焊瘤,钢筋端部扭曲、弯折应予以校直或切除。
c、钢筋闪光接触对焊接头处不得有裂隙。
d、钢筋闪光焊接机械性能与允许偏差应符合规范要求。
e、钢筋电弧焊接头的机械性能与允许偏差应符合规范要求。
钢筋成型与安装:A、所配置钢筋的级别、钢种、根数、直径等必须符合设计要求。
B、焊接成型后的网片或骨架必须稳定牢固,在安装及浇注砼时不得松动或变形。
C、绑扎或焊接接头与钢筋弯曲处相距不小于10倍主筋直径,也不宜位于最大弯矩处。
D、钢筋与模板间应设置足够数量及强度的砼垫导体,以确保钢筋保护层达到设计要求。
E、在绑扎双层钢筋网时,设置足够强度的钢筋撑脚,以保证钢筋网的定位准确。
F、钢筋安装允许偏差应符合规范要求。
2)模板施工A、直墙模板施工为保证墙体成型平整、美观,直墙模板采用定型模板,内模支架采用架管加止水螺杆对拉。
直墙模板支架应有足够侧向稳定性和刚性,以防止局部发生“走模”或变形,φ500圆形柱采用定型钢模板,按桩身长度配置。
直墙施工的准备及注意事项:a、直墙与模板结构的接触应平整、洁净、无凸角或凹坑,平整度和基面符合设计要求。
