线圈试题-2
磁场电磁感应试题有答案2
2012—2013学年度下期考试电子一班《电工基础》试题姓名（90分钟完卷）一、填空题（每空1分，共计32分）1、磁极间具有相互作用力，即同名磁极，异名磁极。
2、凡是能吸引等物质的性质成为磁性，具有磁性的物质叫做。
3、磁感应线是一组的闭合曲线，在磁体外部由极指向极，在磁体内部由极指向极。
4、奥斯特发现的周围存在磁场，它一般分产生的磁场和产生的磁场。
5、通电线圈产生的磁场方向，不但与有关，而且还与有关。
6、磁感应强度是个量，它的方向是小磁针在该点静止时极的方向。
7、左手定则的内容：伸平左手，使拇指与四指，让磁感应线穿过手心，四指指向_________________方向，则拇指所指的方向就是方向。
8．B、Φ、μ、H为描述磁场的四个主要物理量。
（1）磁感应强度B是描述磁场的物理量，当通电导线与磁场方向垂直时，其大小为。
磁感应强度B的单位为（2）在匀强磁场中，通过与磁感线方向垂直的某一截面的磁感线的总数，叫做穿过这个面的磁通，即Φ=（3）磁导率μ是用来表示媒介质的物理量，此值越大，说明导磁性能越好。
任一媒介质的磁导率与真空磁导率的比值叫做相对磁导率，即µr= （4）磁场强度为9、感应电流的方向，总是使感应电流的磁场________引起感应电流的 ______的变化，叫做楞次定律。
即若线圈中磁通 __ ___时，感应电流的磁场方向与原磁场的方向相反，若线圈中磁通 __________时，感应电流的磁场方向与原磁场方向相同。
10、空心线圈的电感是线性的，而铁心线圈的电感是的，其电感大小随电流的变化而。
二、判断题（每小题1分，共计25分）1、磁体具有两个磁极，一个是N极，另一个是S极，若把磁体断成两段，则一段为N极，另一段为S极。
（）2、地球是一个大磁体，地球的北极附近是地磁体的N极。
（）3、磁感应线是一系列假想的有向曲线，它始于N极。
（）4、垂直于纸面的磁感应线用符号：“.”。
（）5、电流和磁场密不可分，磁场总是伴随着电流而存在，而电流永远被磁场所包围。
电工基础知识试题(答案)2
电工基础知识试题一、选择题1. 电荷的基本单位是（C ）。
A．安秒 B. 安培 C. 库仑 D. 千克2．1安培等于（B ）微安。
A. 103B. 106C. 109D. 1023．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（ C ）倍。
A. 3B. 1/3C. 9D. 1/95. 空载高压长线路的末端电压（ B ）始端电压。
A. 低于B. 高于C. 等于D. 低于或等于6．三相对称负载的功率,其中是（ B ）之间的相位角。
A. 线电压与线电流B. 相电压与线电流C. 线电压与相电流D. 相电压与相电流8．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（ D ）。
A. 2B. 4C. 1/2D. 1/49. 两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（ B ）。
A. 相同B. 较大C. 较小11．电路主要由负载、线路、电源、（ B ）组成。
A. 变压器B. 开关C. 发电机D. 仪表12．电流是由电子的定向移动形成的,习惯上把（ D ）定向移动的方向作为电流的方向。
A. 左手定则B. 右手定则C. N-SD.正电荷E. 负电荷13、电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的（ B ）代数和。
A. 电流B. 电量(电荷)C. 电流强度D. 功率14．导体的电阻不但与导体的长度、截面有关,而且还与导体的（ D ）有关。
A. 温度B. 湿度C. 距离D. 材质15．交流电的三要素是指最大值、频率、（ C ）。
A. 相位B. 角度C. 初相角D. 电压16．正弦交流电的有效值等核最大值的（ D ）。
A.1/3B. 1/2C. 2D. 0.717．阻值不随外加电压或电流的大小而改变的电阻叫（ C ）。
A. 固定电阻B. 可变电阻C. 线性电阻D. 非线性电阻18．阻值随外加电压或电流的大小而改变的电阻叫（ D ）。
A. 固定电阻B. 可变电阻C. 线性电阻D. 非线性电阻19. 两根平行导线通过同向电流时,导体之间相互( D )。
电工电子试题及参考答案(二)
电工电子试题及参考答案（二）一、填空题（每空2分，共40分）1．电路的功能是______。
2．电路中电流的真实方向由______决定。
3．电压的方向是电位降的方向；电动势的方向是______。
4．正弦电流的瞬时值由电流的______决定。
5．通电螺线管的磁感应强度方向判定方法是______。
6．互感线圈的同名端由______决定。
7．感应电动势的大小与______成正比。
8．纯电阻、电感、电容串联电路中，若感抗ωL大于容抗1/(ωC)，则在相位上电流比电压______。
9．纯电阻、电感、电容的串联电路中，发生串联谐振时，电感和电容上的电压等于电源电压的______倍。
10．提高功率因素的意义是______。
11．在三相四线制供电中，中性线的作用是______。
12．对称负载作三角形联结的三相电路中，经电流I∆L的大小是相电流I∆P的______倍。
13．三相异步电动机的转速n由三相电源______决定。
14．三相异步电动机，全压起动瞬间的起动电流可达到电动机额定电流的______倍。
15．变压器的功能是______。
16．二极管的主要参数是______。
17．场效晶体管是______控制器件。
18．电容三点式振荡器的振荡频率是______。
19．乙类功率放大器会产生______失真。
20．积分电路的输出信号取自______元件的两端。
二、简答题（第1，2，3，4小题各4分，第5小题8分，共24分）1．基本放大电路的组成原则是什么？2．基尔霍夫定律和元件的电流电压特性是电路分析的基础，为什么？3．求图示电阻组合，在开关S打开和闭合的两种情况下AB间的等效电阻。
4．求图示电容组合的等效电容。
图2-3图2-45．写出图（a ）、（b ）、（c ）、（d ）各种逻辑图的逻辑表达式。
三、电路分析题（共36分）1．在图中，已知三极管50 β，V BEQ =0.7V ，其余电路参数见图，试计算：（1）静态工作点；（2）电压放大倍数。
赵凯华-电磁学-第三版-第五章-电磁感应与暂态过程-(2)-42-pages
L2
L1
, L2匝数、形状、尺寸
L1
L1
,
L2相
对
位
置
当这些确定后，
周围介质（非铁磁质）
由i此1 增引大入多1互少2倍感i，1系数12 亦：原增1因大2多：M 少1i倍21，B 1 即 1两2 ( L 者)d 成B S B 正1• 比d 4 S 0 i1 位不置变(L 、时)尺为dl r 寸常 2 固数r ˆ定
K
速度。
表明：载流变化时，线圈具有 “电磁惯性”
二、互感系数 M 1、互感 M
两线圈L1 、L2 ，如右图。现考虑一个线圈载流 i( t ) ，而
另一不载流，分析互感磁通及电动势。
i1 ( t )
(1) L1 中载流 i1( t ) 线圈1 在线圈2产生的磁通由以下因素决定： N1
N2
B(t)
L1中 电 流i1 (t )
§4 暂态过程 作业P364 5，8，13，15
在RL、RC等电路中，施加阶跃电压时时 ， 电路中流过电感的电流或电容上的电压，从一 个稳态值到另一个稳态值的变化不是阶跃的， 而是需要一个过程，该过程被称为暂态过程 。
U
t
I,q
t
1、接通电源 一、RL电路
K→1，RL两端电压： ,电流？
eL
(a)回路方程：
(2) L2 中载流 i2 ( t )
21 M 2i1 2
可以证明： M 12 M 21 M ，称互感系数，简称互感。
2、互感电动势 e 互
e1 2dd1t 2 ddMt1iMddi1t
e2
1dd2t
1dM1iMdi2
dt
dt
di
M e
3、有关互感的一些问题
电工试题2
电工试题一、是非题（共20题，每小题1分）1、电动系仪表除可以做成交直流两用及准确度较高的电流表、电压表外，还可以做成功率表、频率表和相位表。
（√）2、电压互感器二次绕组不允许开路，电流互感器二次绕组不允许短路。
（×）3、钳形电流表可做成既能测交流电流，也能测量直流电流。
（√）4、使用万用表测量电阻，每换一次欧姆档都要把指针调令一次。
（√）5、测量交流电路和有功电能时，因是交流电，故其电压线圈、电流线圈和各两个端可任意接在线路上。
（×）6、测量电流的电流表内阻越大越好。
（×））7、无论是测直流电或交流电，验电器的氖灯炮发光情况是一样的。
（×）8、装接地线时，应先装三相线路端，然后装接地端；拆时相反，先拆接地端，后拆三相线路端。
（×）9、电焊机的一、二次接线长度均不宜超过20m。
（×）10、交流电流表和电压表所指示的都是有效值。
（√）11、电缆在运行中，只要监视其负荷不要超过允许值，不必监测电缆的温度，因为这两都是一致的。
（×）12、变电所停电时，先拉隔离开关，后切断断路器。
（×）13、电动机的额定电压是指输入定子绕组的每相电压而不是线间电压。
（×）14、通常并联电容器组在切断电路后，通过电压互感器或放电灯泡自行放电，故变电所停电后不必再进行人工放电而可以进行检修工作。
（×）15、蓄电池组在使用一段时间后，发现有的蓄电池电压已很低，多数电池电压仍较高，则可继续使用。
（×）16、把适用于间继长期工作制的接触器（如CJ12系列），用于长期工作制时，应将它的容量降低到间断长期工作制额定容量的一半以下使用。
（√）17、异步电动机采用Y-Δ降压起动时，定子绕组先按Δ联结，后改换成Y联结运行。
（×）18、检查低压电动机定子、转子绕组各相之间和绕组对地的绝缘电阻，用500V绝缘电阻测量时，其数值不应低于0.5MΩ，否则应进行干燥处理。

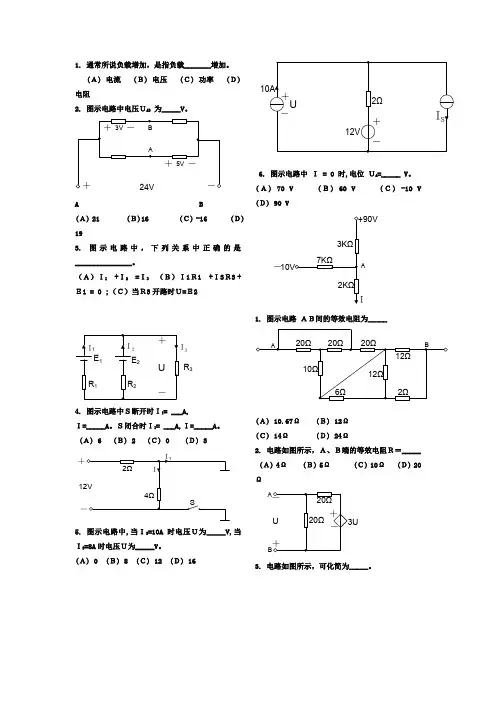

电路试题2
(Ａ) 6sin(ωt-143.1°) (Ｂ) 6sin(ωt-126.9°)
(Ａ) 8Ω电阻 (Ｂ) 13Ω电阻 (Ｃ) 3Ω电阻 (Ｄ) 不能化简
4. 如图所示电路中，当电阻Ｒ2增加时电流Ｉ将______。
(Ａ) 增加 (Ｂ) 减小 (Ｃ) 不变
5. 现有额定值为220V、25W的电灯一只,准备串联一个小灯泡放在另一房间作为它的信号灯,应选择_____规格的小灯泡?
(Ａ) 6V,0.15A; (Ｂ) 6V,0.1A; (Ｃ) 1.5V,0.5A; (Ｄ) 1.5V,0.3A; (Ｅ) 都不可以
1. 通常所说负载增加，是指负载_______增加。
(Ａ) 电流 (Ｂ) 电压 (Ｃ) 功率 (Ｄ) 电阻
2. 图示电路中电压ＵAB为_____V。
A B
(Ａ) 21 (Ｂ)16 (Ｃ) -16 (Ｄ) 19
3. 图示电路中，下列关系中正确的是_______________。
（Ａ）Ｉ1+Ｉ2=Ｉ3（Ｂ）Ｉ1Ｒ1 +Ｉ3Ｒ3 +Ｅ1 = 0 ;（Ｃ）当Ｒ3开路时Ｕ=Ｅ2
(Ａ) 70 V (Ｂ) 60 V Ｃ) -10 V (Ｄ) 90 V
1. 图示电路 ＡＢ间的等效电阻为_____
(Ａ) 10.67Ω (Ｂ) 12Ω
(Ｃ) 14Ω (Ｄ) 24Ω
2. 电路如图所示，Ａ、Ｂ端的等效电阻Ｒ＝_____
(Ａ) 4Ω (Ｂ) 5Ω (Ｃ) 10Ω (Ｄ) 20Ω
3. 电路如图所示，可化简为_____。
17. 电路如图所示，可求得单位阶跃响应电压 u＝____。
(Ａ) Ｖ (Ｂ) Ｖ
(Ｃ) V (Ｄ) Ｖ
大学物理1试卷二
大学物理1试题二一、选择题（共21分） 1. （本题3分）质点沿半径为R 的圆周运动，运动学方程为232t θ=+ (SI) ，则t 时刻质点的角加速度和法向加速度大小分别为A. 4 rad/s 2 和4R m/s 2 ；B. 4 rad/s 2和16Rt 2 m/s 2 ；C. 4t rad/s 2和16Rt 2 m/s 2 ；D. 4t rad/s 2和4Rt 2 m/s 2 . ［ ］ 2. （本题3分）已知一个闭合的高斯面所包围的体积内电荷代数和0q ∑= ，则可肯定 A. 高斯面上各点电场强度均为零；B. 穿过高斯面上任意一个小面元的电场强度通量均为零；C. 穿过闭合高斯面的电场强度通量等于零；D. 说明静电场的电场线是闭合曲线. ［ C ］ 3. （本题3分）两个同心均匀带电球面，半径分别为a R 和b R ( a b R R <), 所带电荷分别为a q 和b q ．设某点与球心相距r ，当a b R r R <<时，取无限远处为零电势，该点的电势为 A. 014a b q q r ε+⋅π； B. 014a bq q rε-⋅π； C.14a b b q q r R ε⎛⎫⋅+ ⎪⎝⎭π； D.014a b a b q q R R ε⎛⎫⋅+ ⎪⎝⎭π. ［ ］ 4. （本题3分）如图所示，流出纸面的电流为2I ，流进纸面的电流为 I ，该两电流均为恒定电流．H为该两电流在空间各处所产生的磁场的磁场强度．d LH l ⋅⎰表示 H 沿图中所示闭合曲线L 的线积分，此曲线在中间相交，其正方向由箭头所示．下列各式中正确的是A. d L H l I ⋅=⎰ ；B. d 3L H l I ⋅=⎰；C. d LH l I ⋅=-⎰ ； D. d 30LH l μI ⋅=⎰. ［ ］5. （本题3分）如图所示，在竖直放置的长直导线AB 附近，有一水平放置的有限长直导线CD ，C 端到长直导线的距离为a ，CD 长为b ，若AB 中通以电流I 1，CD 中通以电流I 2，则导线CD 所受安培力的大小为：I 1(A) b I xI F 2102πμ=； (B) b I b a I F 210)(+=πμ； (C) a b a I I F +ln2=210πμ； (D) a b II F ln 2210πμ=. [ ] 6. （本题3分）面积为S 和2S 的两圆线圈1、2如图放置，通有相同的电流I ．线圈1的电流所产生的通过线圈2的磁通用21Φ表示，线圈2的电流所产生的通过线圈1的磁通用12Φ表示，则21Φ和12Φ的大小关系为A. 12Φ；B. 2112ΦΦ>；C. 2112ΦΦ=；D. 211212ΦΦ=. ［ C ]7. （本题3分）(1) 对某观察者来说，发生在某惯性系中同一地点、同一时刻的两个事件，对于相对该惯性系作匀速直线运动的其它惯性系中的观察者来说，它们是否同时发生？(2) 在某惯性系中发生于同一时刻、不同地点的两个事件，它们在其它惯性系中是否同时发生？关于上述两个问题的正确答案是A. (1)同时，(2)不同时；B.(1)不同时，(2)同时；C. (1)同时，(2)同时；D. (1)不同时，(2)不同时. ［ A ］ 二、填空题（共21分，每题3分） 8.（本题3分）质量 2 kg m = 的质点在力12F t i =(SI)的作用下，从静止出发沿x 轴正向作直线运动，前三秒内该力所作的功为___ ___． 解:320d 12d 0tF t t t m ==-⎰⎰v 320154 12d 27m /s2t t m ⇒===⎰v10729J 2W m ⇒=-=2v 9.（本题3分）长为l 、质量为M 的匀质杆可绕通过杆一端O 的水平光滑固定轴转动，转动惯量为213Ml ，开始时杆竖直下垂，如图所示．有一质量为m 的子弹以水平速度0v 射入杆上A 点，并嵌在杆中，23l OA =，则子弹射入后瞬间杆的角速度＝_ _．解: 由系统角动量守恒得 220221()333l l m m Ml ωω=+v ()06 43/M m l ω⇒=+v 10（本题3分）长为L 的直导线上均匀地分布着线电荷密度为λ的电荷，在导线的延长线上与导线一端相距 a 处的P 点的电势的大小为 ___________________. 11（本题3分）长直电缆由一个圆柱导体和一共轴圆筒状导体组成，两导体中有等值反向均匀电流I 通过，其间充满磁导率为μ的均匀磁介质．介质中离中心轴距离为r 的某点 处的磁场强度大小 ，磁感强度的大小 ．解: d d 2πLLH l H l H r ⋅=⋅=⋅⎰⎰i I I =∑ 由安培环路定理得 2πH r I ⋅= 2π2πI IH B H r rμμ⇒=⇒== 12（本题3分）一平面线圈由半径为0.2 m 的1/4圆弧和相互垂直的二直线组成，通以电流 2 A ，把它放在磁感强度为0.5 T 的均匀磁场中，线圈平面与磁场垂直时(如图)，圆弧AC 段所受的磁力N ；线圈所受的磁力矩_____ ______ Nm 。
(完整版)电机学考试试题(附答案)
5.画出变压器和异步电动机负载时的等效电路，从能量转换的角度说明它们的异同点。（6分）
三、计算题：（30分）
1.两台三相变压器串联运行，容量均为1500kVA，两次降压后，供一负载，两台变压器均为Dy连接，第I台额定电压为66/6.3kV，第II台额定电压为6.3/0.4kV，当两台变压器在6.3kV侧做短路试验，数据如下，试求：
3.答：
三相对称绕组连成星形接法，接入三相对称电压，形成旋转磁场，基波合成磁动势是一个圆形旋转磁动势，其幅值不变，为一相脉动磁动势幅值的3/2倍，旋转速度为60f/p。
若有一相断线，如a相，则：
， ，
以b相绕组轴线为参考轴，则：
b相磁动势基波
c相磁动势基波 （2分）
合成磁动势基波
合成磁动势为脉动磁动势，幅值为一相磁动势幅值的 倍。
2.解：
（1）同步转速
则电磁功率
总的机械功率
由
得转差率s=0.0141
则转速n=(1-s)n1=1479(r/min)
（2）已求电磁功率
电磁转矩
（3）
由
得
即串入的电阻阻值约是原转子电阻的6.99倍。
负载转矩不变，接入调速电阻后转子电流不变。调速后转子绕组铜耗仍有
调速后的转子铜耗为
（1）额定运行时的转速、转差率；（4分）
（2）额定运行时的电磁功率和电磁转矩；（5分）
（3）如额定运行时，保持负载转矩不变，在转子绕组中串入电阻使电机的转速降低10％，问串入的电阻阻值是原转子电阻的多少倍？调速后的转子铜耗是多少？（6分）
附：参考答案
二、简答题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线圈试题
姓名：__________分数：__________
一、填空题（每空1.5分，共42分）
1、单层圆筒式线圈主要由＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿组成。
2、线圈的纵绝缘通常是指线圈＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿。
3、饼式线圈压装时整理＿＿＿＿间距、＿＿＿＿间距。
4、油浸式变压器绝缘端圈是由＿＿＿＿＿制成，它属于＿＿＿＿绝缘，
它在线圈的＿＿＿＿＿。
5、圆筒式线圈外观应整齐清洁，完好无损，油道应＿＿＿＿，油道及线圈内外表面均
无＿＿＿＿纸边、布带等，端绝缘绑扎应＿＿＿＿。
6、线圈必须绕制________、________、_________、不得成多角形，清洁，导线绝缘无损伤。
7、线圈端部应平整，不平整度应为±＿＿＿mm。
8、导线焊接按工艺执行，焊口须离换位处＿＿＿＿mm外，且＿＿＿＿mm内不能有第
二个焊口，在同一匝内并绕数根导线的焊口要互相错开＿＿＿＿mm，焊口与线圈出头
距离：单根＞________mm，双根＞________mm，三根以上＞________mm。
9、当圆筒式线圈轴向出头时，若出头的内侧是油道，可在出头位置两根撑条之间垫
_____________的绝缘纸板，两端垫在__________上。
10、变压器线圈的绝缘中分为____________和____________。
二、单项选择题（共12分）
1、低压线圈内径偏差（）mm为合格。
外径偏差（）mm为合格，
（1）±2 （2）+4，-2 （3）+3，-1.5 （4）±1.5
2、低压饼式线圈高度偏差为（）。
（1）+1，-3（2）+2，-2（3）+1，-1
3、下列绝缘件中只有（）是纵绝缘。
（1）铁轭绝缘（2）绝缘端圈（3）层间绝缘
4、变压器型号为SGB10-1000/10，其中字母G代表（)。
（1）管式（2）油浸式（3）干式（4）敞开式
5、线圈在浸漆前，必须先进行( )
（1）干燥压装处理（2）计算线圈用漆量（3）测量线圈高度
三、判断题(每题2分，共20分，正确的打√，错的打×)
1、线圈的层间绝缘脏了的可夹在中间。
( )
2、线圈有层和段之分，在它们中间都有足够的绝缘层和绝缘距离。
( )
3、线圈调压分接头，在线圈中以改变匝数比，起到改变线圈电压比的作用。
( )
4、H级绝缘材料，其极限工作温度为155℃。
( )
5、线圈必须具有足够的电气强度、机械强度和耐热强度。
( )
6、线圈的绕向只有两种，左绕向和右绕向。
( )
7、低压筒式线圈的导线都必须换位。
( )
8、饼式线圈的反段可以不用绕紧。
( )
9、多根导线并绕的线圈，并绕导线不许短路。
( )
10、由于检验人员已检了导线，所以绕制时就不用再管导线的质量问题了。
( )
四、问答题（每题6分，共18分）
1、当饼式线圈绕制过程中发现辐向低应检查那些内容？如何处置？
2、干式变压器轴向出头的线圈，出头如何包扎？
3、根据所焊接的线材面积、截面大小不同，列出焊接方法的种类。
五、计算题（8分）
已知线圈为双根绕制，内径为200mm，外径为400mm，总匝数为500匝，单根导线截面积为20m㎡,该线圈所用导线应为多重？(铜的比重按9)
六、附加题
1、对本工段的合理化建议（1~2条）。
（5分）
答案
一、填空题
1、导线、纸筒、端圈
2、匝间绝缘、段间绝缘、层间绝缘、
3、撑条、垫块
4、绝缘纸板、主、端部
5、畅通、悬浮、牢固
6、牢固、紧实、平整
7、0.5
8、100、1000、80、200、300、400
9、0.5~1、撑条
10、主绝缘、纵绝缘
二、选择题
1、（1）、（3）
2、（1）
3、（3）
4、（3）
5、（1）
三、判断题
1×，2√，3√，4×，5√，6√，7×，8×，9√，10×，
四、问答题
1、要检查导线的匝数、导线尺寸等是否符合图纸要求。
处置：如果有问题要向有关部门反
样映，当确认无误时，要用垫条垫平，垫条垫在匝间，继续绕制。
2、包出线圈圆面20~30mm，向内包扎20~50mm，且形成锥度，锥度的长度时厚度的
4~6倍，外包无碱带半叠一层，且平行于线圈轴线。
3、(1) 直径在1.25以下的圆铜线绞牢锡焊。
(2) 直径在1.25以上圆铜线和铜线厚度太薄不能用磷铜焊的扁铜线用对焊机焊。
(3) 扁铜线搭接磷铜焊
五、计算题
3、（200+400）X3.14/2/1000＝0.94m总长度为0.94X500＝470m 470X20X9/1000X2=169.2kg。
