材料的抗弯刚度计算
梁的抗弯刚度
梁的刚度条件就是最大的挠度小于等于梁的许用挠度，最大的转角小于等于许用转角，为了消除梁的跨度对挠度的影响，工程上常用相对挠度来计算。
梁的挠度和转角可用积分法和叠加法来进行计算，叠加法较简单。
观察梁的挠度和转角公式，可发现，梁的挠度与转角与梁所受的载荷呈正比，与梁的跨度呈正比，与梁材料的弹性模量呈反比，与梁横截面的惯性矩呈反比。
我们将弹性模量与惯性矩的乘积称为梁的抗弯刚度，抗弯刚度表征了梁抗变形的能力，抗弯刚度越大，梁的抗变形能力越大，梁越不容易发生变形。
由此，我们探寻提高梁刚度的措施，有：①提高梁材料的弹性模量，但由于各种钢材的弹性模量比较接近，采用改材料的方法并不能明显提高梁的抗弯刚度，所以换材料不是最好的措施。
②提高梁的惯性矩。
惯性矩是梁的截面面积对Z轴的惯性矩，y坐标越大，惯性矩越大，因此选择合理的截面形状对提高惯性矩有明显的作用，比如矩形梁竖着放比横着放惯性矩要大，比如相同面积的工字梁比圆形梁惯性矩要大。
或者将梁的截面形状与力学性能相适应，比如T形梁，将中性轴靠近强度较低的一侧。
③减小梁的跨度。
通过增加支座或改变支座的位置，以减小梁的跨度。

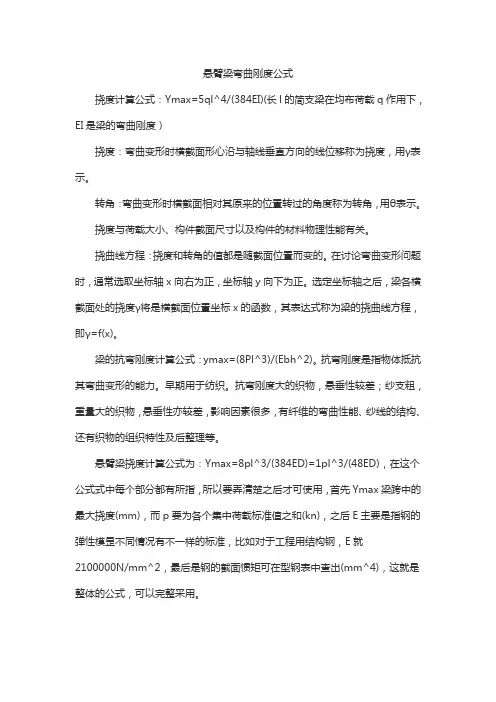

悬臂梁弯曲刚度公式
悬臂梁弯曲刚度公式
挠度计算公式：Ymax=5ql^4/(384EI)(长l的简支梁在均布荷载q作用下，EI是梁的弯曲刚度）
挠度：弯曲变形时横截面形心沿与轴线垂直方向的线位移称为挠度，用γ表示。
转角：弯曲变形时横截面相对其原来的位置转过的角度称为转角，用θ表示。
挠度与荷载大小、构件截面尺寸以及构件的材料物理性能有关。
挠曲线方程：挠度和转角的值都是随截面位置而变的。
在讨论弯曲变形问题时，通常选取坐标轴x向右为正，坐标轴y向下为正。
选定坐标轴之后，梁各横截面处的挠度γ将是横截面位置坐标x的函数，其表达式称为梁的挠曲线方程，即γ=f(x)。
梁的抗弯刚度计算公式：ymax=(8Pl^3)/(Ebh^2)。
抗弯刚度是指物体抵抗其弯曲变形的能力。
早期用于纺织。
抗弯刚度大的织物，悬垂性较差；纱支粗，重量大的织物，悬垂性亦较差，影响因素很多，有纤维的弯曲性能、纱线的结构、还有织物的组织特性及后整理等。
悬臂梁挠度计算公式为：Ymax=8pl^3/(384ED)=1pl^3/(48ED)，在这个公式式中每个部分都有所指，所以要弄清楚之后才可使用，首先Ymax梁跨中的最大挠度(mm)，而p要为各个集中荷载标准值之和(kn)，之后E主要是指钢的弹性模昰不同情况有不一样的标准，比如对于工程用结构钢，E就
2100000N/mm^2，最后是钢的截面惯矩可在型钢表中查出(mm^4)，这就是整体的公式，可以完整采用。

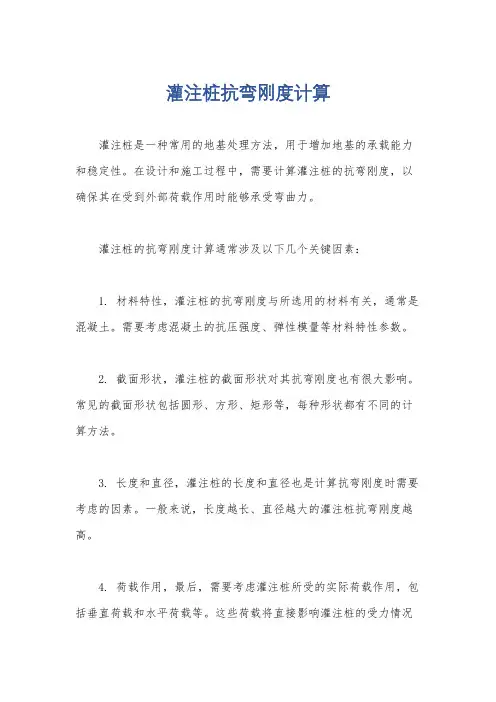

灌注桩抗弯刚度计算
灌注桩抗弯刚度计算
灌注桩是一种常用的地基处理方法，用于增加地基的承载能力和稳定性。
在设计和施工过程中，需要计算灌注桩的抗弯刚度，以确保其在受到外部荷载作用时能够承受弯曲力。
灌注桩的抗弯刚度计算通常涉及以下几个关键因素：
1. 材料特性，灌注桩的抗弯刚度与所选用的材料有关，通常是混凝土。
需要考虑混凝土的抗压强度、弹性模量等材料特性参数。
2. 截面形状，灌注桩的截面形状对其抗弯刚度也有很大影响。
常见的截面形状包括圆形、方形、矩形等，每种形状都有不同的计算方法。
3. 长度和直径，灌注桩的长度和直径也是计算抗弯刚度时需要考虑的因素。
一般来说，长度越长、直径越大的灌注桩抗弯刚度越高。
4. 荷载作用，最后，需要考虑灌注桩所受的实际荷载作用，包括垂直荷载和水平荷载等。
这些荷载将直接影响灌注桩的受力情况
和抗弯刚度。
综合考虑以上因素，可以利用相关的结构力学理论和计算公式来进行灌注桩抗弯刚度的计算。
一般来说，这个过程需要结合实际工程情况进行综合分析和计算，以确保计算结果准确可靠。
在实际工程中，通常需要由专业的土木工程师或结构工程师进行计算和设计，以确保灌注桩的抗弯刚度满足工程要求。
钢材知识(十四)工字钢抗弯强度计算方式
钢材知识（十四）-工字钢抗弯强度计算方式工字钢抗弯强度计算方式一、梁的静力计算概况一、单跨梁形式：简支梁二、荷载受力形式：简支梁中间受集中载荷3、计算模型大体参数：长 L =6 M4、集中力：标准值Pk=Pg+Pq =40+40=80 KN设计值Pd=Pg*γG+Pq*γQ =40*+40*=104 KN二、选择受荷截面一、截面类型：：I40c二、截面特性： Ix= 23850cm4 Wx= 1190cm3 Sx= 711.2cm3 G= 80.1kg/m翼缘厚度 tf= 16.5mm 腹板厚度 tw= 14.5mm三、相关参数一、材质：二、x轴塑性进展系数γx：3、梁的挠度操纵［v］：L/250四、内力计算结果一、支座反力 RA = RB =52 KN二、支座反力 RB = Pd / 2 =52 KN3、最大弯矩 Mmax = Pd * L / 4 =156五、强度及刚度验算结果一、弯曲正应力σmax = Mmax / (γx * Wx)＝ N/mm2二、A处剪应力τA = RA * Sx / (Ix * tw)＝ N/mm23、B处剪应力τB = RB * Sx / (Ix * tw)＝ N/mm24、最大挠度 fmax = Pk * L ^ 3 / 48 * 1 / ( E * I )=7.33 mm五、相对挠度 v = fmax / L =1/弯曲正应力σmax= N/mm2 < 抗弯设计值 f : 205 N/mm2 ok!支座最大剪应力τmax= N/mm2 < 抗剪设计值 fv : 125 N/mm2 ok!跨中挠度相对值 v=L/ < 挠度操纵值［v］:L/ 250 ok! 验算通过！工字钢抗弯强度计算方式一、梁的静力计算概况1、单跨梁形式：简支梁2、荷载受力形式：简支梁中间受集中载荷3、计算模型大体参数：长 L =6 M4、集中力：标准值Pk=Pg+Pq =40+40=80 KN设计值Pd=Pg*γG+Pq*γQ =40*+40*=104 KN二、选择受荷截面1、截面类型：工字钢：I40c2、截面特性： Ix= 23850cm4 Wx= 1190cm3 Sx= 711.2cm3G= 80.1kg/m翼缘厚度 tf= 16.5mm 腹板厚度 tw= 14.5mm三、相关参数1、材质：Q2352、x轴塑性进展系数γx：3、梁的挠度操纵［v］：L/250四、内力计算结果1、支座反力 RA = RB =52 KN2、支座反力 RB = Pd / 2 =52 KN3、最大弯矩 Mmax = Pd * L / 4 =156五、强度及刚度验算结果1、弯曲正应力σmax = Mmax / (γx * Wx)＝ N/mm22、A处剪应力τA = RA * Sx / (Ix * tw)＝ N/mm23、B处剪应力τB = RB * Sx / (Ix * tw)＝ N/mm24、最大挠度 fmax = Pk * L ^ 3 / 48 * 1 / ( E * I )=7.33 mm5、相对挠度 v = fmax / L =1/弯曲正应力σmax= N/mm2 < 抗弯设计值 f : 205 N/mm2 ok!支座最大剪应力τmax= N/mm2 < 抗剪设计值 fv : 125 N/mm2 ok! 跨中挠度相对值 v=L/ < 挠度操纵值［v］:L/ 250 ok! 验算通过！。
弯曲刚度 (3)
弯曲刚度弯曲现象及其原理在力学中，弯曲是一种物体受到外力作用而发生形变的现象。
当一个物体受到外力作用时，会发生内力和应变分布的变化，产生弯矩。
物体的弯曲刚度是描述物体抵抗弯曲变形的能力。
弯曲现象和弯曲刚度的原理可以通过弯曲梁的例子来解释。
弯曲梁是一种常见的结构，例如桥梁、楼梯等。
当外力作用在梁上时，梁会发生变形，顶部受到压缩力，底部受到拉力。
这个过程会产生一个名为弯矩的力矩。
弯曲梁的弯矩可以通过以下公式计算：M = E * I * κ / y其中，M是弯矩，E是弹性模量，I是截面惯性矩，κ是曲率，y是曲线上的点到中性轴的距离。
根据上述公式可以看出，弯曲刚度和弹性模量、截面惯性矩以及曲率有关。
影响弯曲刚度的因素1. 材料弹性模量材料的弹性模量是描述材料抵抗形变的能力，是衡量材料刚度的重要参数。
弹性模量越大，材料的刚度越高，抵抗弯曲变形的能力越强。
不同材料具有不同的弹性模量，例如钢材的弹性模量通常高于混凝土。
因此，在设计弯曲梁时，需要根据材料的弹性模量选择合适的材料，以满足所需的弯曲刚度。
2. 截面形状和大小弯曲梁的截面形状和大小对弯曲刚度有很大影响。
通常情况下，截面惯性矩越大，弯曲刚度越高。
因此，在设计弯曲梁时，需要选择合适的截面形状和尺寸，以提高弯曲刚度。
3. 曲率曲率是衡量曲线曲率程度的参数，也对弯曲刚度产生影响。
曲率越小，弯曲刚度越高。
在设计弯曲梁时，通常会尽量控制梁的曲率，以提高弯曲刚度。
弯曲刚度的应用弯曲刚度在工程中具有重要的应用价值。
以下是几个典型的应用示例：1. 结构设计在建筑和桥梁等大型工程的结构设计中，弯曲刚度是一个重要的考虑因素。
设计者需要根据工程的要求和使用条件，选择合适的材料和截面形状，以满足结构的强度和刚度要求。
2. 机械设计在机械设计中，弯曲刚度是一个关键的性能指标。
例如，在设计机械零件或装配体时，需要考虑其在受力情况下的弯曲变形情况，以确保零件或装配体的刚度满足设计要求。
工程力学---材料力学(第七章- 梁弯曲时位移计算与刚度设计)经典例题及详解
得： D 0
Pl 2 得： C 16
AC段梁的转角方程和挠曲线方程分别为：
P 2 2 (4 x l ) 16 EI Px y (4 x 2 3 l 2 ) 48 EI
y
P
B
A
x
l 2
C
l 2
x
最大转角和最大挠度分别为：
max A B
ymax y
q 7qa 8k 384 EI
3
q/2
B C
q/2
A B C
顺时针
q/2
例16：图示梁Ｂ处为弹性支座，弹簧刚 度
EI k 求C端挠度fC。 2a 3
q
A
EI k
B
C
2a
a
解：(1)梁不变形，仅弹簧变形引起的C点挠度为 4 3 qa 3qa B处反力=qa fC 1 2 k EI
q
B
x
l
由边界条件： x 0时，y 0
x l时，y 0
得：
ql 3 C , D0 24
梁的转角方程和挠曲线方程分别为：
y
q 2 3 3 (6lx 4 x l ) 24 EI
q
x
A qx y (2lx 2 x 3 l 3 ) 24 EI
ql 3 24 EI
A a a
q
B C
a
qa 12 EI
顺时针
3 3
P=qa
A B
P=qa
m=qɑ²/2
qa qa C B 6 EI 4 EI
4
顺时针
B
q
C
qa 5qa fC B a 8EI 24 EI
形变公式
梁的挠曲线近似微分方程梁的转角方程
梁的挠曲线方程
注：其中位移O1O1'称为该截面的挠度，由于变形很小，挠度可以用垂直位移f 来表示，它的单位是mm。
梁的横截面相对于原来位置绕中性轴转过的角度称为转角，用 表示，它单位是弧度(rad)。
注：抗弯刚度计算公式EI中EI的取值E是弹性模量，即产生单位应变时所需的应力，不同材料弹性模量不同，可以从材料手册上查得I是材料横截面对弯曲中性轴的惯性矩，各常规型钢惯性矩也可以从材料手册上查得。
48钢管抗弯强度计算公式
48钢管抗弯强度计算公式
48钢管抗弯强度计算公式是钢结构设计中的重要参数之一，它用于评估钢管在受力情况下的变形和破坏程度。
通过计算钢管的抗弯强度，可以确定钢管是否适合承受特定的荷载。
在计算48钢管抗弯强度时，需要考虑以下几个因素：钢管的几何形状、材料性质、截面形状和受力情况。
钢管的几何形状包括外径、壁厚和长度等参数，这些参数直接影响到钢管的抗弯性能。
材料性质包括钢管的弹性模量和屈服强度等，这些参数反映了钢管材料的力学性能。
截面形状是指钢管的截面形状，例如圆形、方形或矩形等。
受力情况包括加载方式和荷载大小等，这些因素决定了钢管在受力时所承受的力和力矩。
根据上述因素，可以得到48钢管抗弯强度计算公式如下：
弯矩M = (σs * W * S) / c
其中，M为钢管所受弯矩，σs为钢管的抗拉强度，W为截面模量，S为截面形状系数，c为截面形状修正系数。
该公式通过将弯矩与抗拉强度、截面性能和截面形状等因素综合考虑，可以较为准确地评估48钢管的抗弯强度。
在实际工程中，设计师通常会根据具体要求和安全系数，选择适当的48钢管抗弯强度计算公式，并进行力学分析和结构设计。
通过
合理选择和计算，可以确保钢管结构在受力时具有足够的强度和刚度，从而保证工程的安全性和稳定性。
48钢管抗弯强度计算公式是钢结构设计中的重要参考参数，它可以帮助设计师评估钢管在受力情况下的变形和破坏程度。
合理选择和计算抗弯强度，可以保证钢管结构的安全性和稳定性，从而提高工程质量和可靠性。
