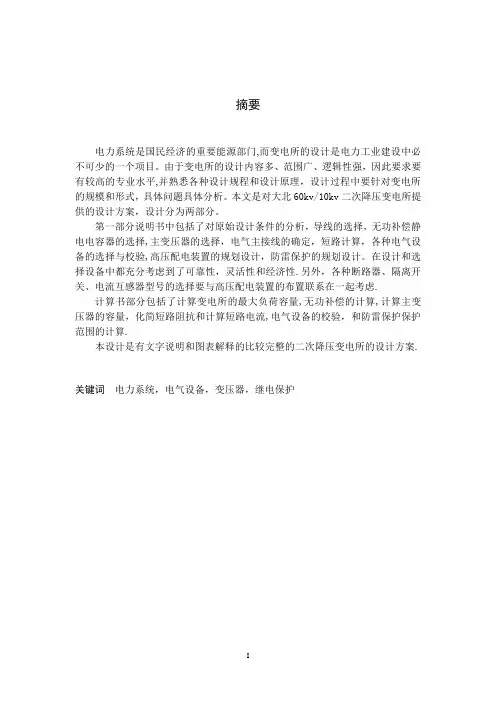

毕业设计-66kV变电站设计【范本模板】
变电所的主接线应根据变电所在电力系统中的地位、回路数、设备特点及负载性质等条件确定，并应满足运行可靠，简单灵活、操作方便和节约投资等要求。
当能满足运行要求时,变电所高压侧应尽量采用断路器较少的或不用断路器的接线，如线路变压器组或桥形接线等.当满足电力系统继电保护的要求时，也可采用线路分支接线.如有扩建的需要，在布置上应为过渡到最终接线准备条件。
ห้องสมุดไป่ตู้计算书部分包括了计算变电所的最大负荷容量,无功补偿的计算,计算主变压器的容量，化简短路阻抗和计算短路电流,电气设备的校验，和防雷保护保护范围的计算.
本设计是有文字说明和图表解释的比较完整的二次降压变电所的设计方案.
关键词电力系统，电气设备，变压器，继电保护
Abstract
The electrical power system is the national economy important energy department，but the transformer substation design is in the electric power industry construction an essential project。Because transformer substation design content many, scope broad，logical, therefore requests to have to have the high specialized level, and the familiar each design regulations and the principle of design，in the design process must aim at the transformer substation the scale and the form，concrete question concrete analysis。The content quite are many，the scope is broad, different voltage rank, different type，when heterogeneity load transformer substation design stresses the aspect is dissimilar。This book is about mishan 60/10KV Transformer Station Design of Electric Portion.The design is divided into two parts.
供配电课程设计,机械加工厂全厂变电所及厂区配电系统设计(word文档良心出品)
目录第一章绪论 (1)1.1工厂供电的意义 (1)1.2设计概述 (1)1.3设计任务及设计方案 (2)第二章负荷计算及功率补偿 (4)2.1 负荷计算的内容和目的 (4)2.2负荷计算的方法 (4)2.3无功功率补偿 (8)第三章变电所一次系统设计 (12)3.1 变电所的配置 (12)3.2变压器的选择 (12)3.2.1 变压器型号选择 (12)3.2.2 变压器台数和容量的确定 (12)3.3全厂变电所主结线设计 (13)3.3.1 对变电所主结线的要求 (13)3.3.2 变电所主接线方案 (14)3.4变电所的布置和结构设计 (14)3.4.1 变电所的布置设计 (14)3.4.2 变电所的结构设计 (15)第四章电气设备选择 (20)4.1短路电流计算 (20)4.2电气设备选择 (22)第五章电力变压器继电保护设计 (23)5.1电力变压器继电保护配置 (23)5.2电力变压器继电保护原理图设计 (23)5.3电力变压器继电保护整定计算 (24)第六章厂区线路设计 (26)6.1电力线路的接线方式 (26)6.2电力线路的结构 (26)6.3导线和电缆的选择 (26)6.4厂区照明设计 (30)第七章小结 (31)附录 (32)第一章绪论1.1工厂供电的意义工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
众所周知，电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
煤矿地面变电所设计说明
第一章矿井(区)概况一、概述1、目的与任务变电所是电力配送的重要环节，也是煤矿生产供电的关键环节。
变电所设计质量的好坏，直接关系到电力系统的安全、稳定、灵活和经济运行，为满足煤矿对生产发展的需要，提高供电的可靠性和电能质量。
随着国民经济的发展，工农业生产的增长需要，迫切要求增长供电容量，拟新建35kV 变电所。
变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全所电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。
此设计任务旨在体现自己对本专业各科知识的掌握程度，培养自己对本专业各科知识进行综合运用的能力，同时检验本专业的学习结果,是毕业前的一次综合性训练，是对所学知识的全面检查。
通过本次毕业设计，既有助于提高自己综合运用知识的能力，同时也有助于以后在工作岗位能很快的适应工作环境。
2、矿井概述：本矿井位于七台河市茄子河区东部,地跨茄子河区、桃山区，东起铁东-新富附近，西止308省道；南自万宝村断层，北至华楠县边界。
东西长40～150km，南北宽135km左右，面积约127平方公里。
百年最高洪水位0.2米,交通便利,地处山区, 所在海拔高度120M。
最高年平均气温8摄氏度，月平均气温16摄氏度。
该矿采用综合开拓方式，年产200万吨，服务年限为100年，瓦斯等级为2级，煤尘爆炸指数为0.15%二、拟建变电站概况1、本变电所电源以双回路与 5km外的电厂相连。
该电厂为汽轮机发电，带有电压自动调节，电压等级为35KV，电源容量为3000MVA。
2、电源出口相对阻抗为：系统最大方式的容量为：2900 MVA，电抗为：0.518；系统最小的方式为2100 MVA，电抗为：0.584；系统最大负荷利用小时数为：TM=5660h3、本矿变电所电源由双回LGJ-240架空导线与电厂相连，线路长度为5.3KM，架线是铁塔与水泥杆结合，跨跃部分用塔式，其它部分用水泥杆。
变电所操作电源要求
1.直流操作电源设计要求1.1 直流系统设计要求蓄电池的直流系统采用220、110、48V三种电压。
(1)变电所的直流母线，宜采用母线或分段单母线的接线。
采用分段单母线时，蓄电应能切换至任一母线。
(2)重要变电所的操作电源，宜采用一组110V或220V固定铅酸蓄电池组或镉镍蓄电池组。
作为充电、浮充电用的硅整流装置宜合用一套。
其他变电所的操作电源，宜采用成套的小容量镉镍电池装置或电容储能装置。
(3)供一级负荷的配电所或大型配电所，当装有电磁操动机构的断路器时，应采用220V 或110V蓄电池组作为合、分闸直流操作电源；当装有弹簧储能操动机构的断路器时，宜采用小容量镉镍电池装置作为合、分闸操作电源。
(4)中型配电所当装有电磁操动机构的断路器时，合闸电源宜采用硅整流，分闸电源可采用小容量镉镍电池装置或电容储能。
对重要负荷供电时，合、分闸电源宜采用镉镍电池装置。
当装有弹簧储能操动机构的断路器时，宜采用小容量镉镍电池装置或电容储能式硅整流装置作为合、分闸操作电源。
采用硅整流作为电磁操动机构合闸电源时，应校核该整流合闸电源能保证断路器在事故情况下可靠合闸。
(5)蓄电池组的容量，应满足下列要求：1)全所事故停电1h的放电容量；DL/T5044-2004电力工程直流系统设计技术规程(无人值班2h)。
2)事故放电末期最大的冲击负荷容量。
小容量镉镍电池装置中的镉镍电池容量，应满足分闸、信号和继电保护的要求。
(6)当采用蓄电池组作直流电源时，由浮充电设备引起的波纹系数不应大于5％；电压许波动应控制在额定电压的5％范围内。
放电末期直流母线电压下限不应低于额定电压的85％，充电后期直流母线电压上限不应高于额定电压的115％。
(7)交流整流电源作为继电保护直流电源时，应符合下列要求：1)直流母线电压，在最大负荷时保护动作不应低于额定电压的80％，最高电压不应超过额定电压的115％，并应采取稳压、限幅和滤波的措施。
电压允许波动应控制在额定电压5％范围内，波纹系数不应大于5％。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《供用电变电所设计》期末要求《供用电变电所设计》任务指导书一、设计题目：最多3人同一个题目二、设计内容及主要步骤根据提供的原始资料开展以下计算、设计、作图等工作：（1）完成负荷计算，计算出功率因素，并根据功率因素要求进行无功补偿计算，确定无功补偿的容量；（2）进行变电所变压器容量、台数、型式等的选择；（3）进行变电所高低压侧主接线的设计与选择；（4）进行高低压侧短路电流的计算；（5）进行高压侧和低压侧开关柜、断路器、隔离开关、互感器、母线、电缆等设备的选择和校验计算；（6）进行变电所总平面图布置和各室的电气平面布置设计；（7）进行10kV进线侧过电流保护整定计算和速断保护整定；进行变压器过电流保护和速断保护整定计算；（8）进行防雷与接地设计；（9）图纸绘制。
三、设计报告格式详见附录1模板四、提交时间地点第16周周四交，由学委收齐，统一送系办公室。
五、原始资料见附录2六、设计教材及主要参考资料[1] 孙丽华主编. 电力工程基础. 北京：机械工业出版社[2] 刘介才主编. 工厂供电简明设计手册. 北京：机械工业出版社，1993[3] 刘介才主编. 工厂供电. 北京：机械工业出版社[4] 段建元编. 工厂配电线路及变电所设计计算. 北京：机械工业出版社，1982[5] 刘介才主编. 工厂供电设计指导. 北京：机械工业出版社，1999[6] 变电所及电力网设计与应用.设计报告课程名称《供用电变电所设计》课程类别专业选修课所在系（部）机电工程系所在班级13级供用电技术2班学生姓名学生学号指导教师陈丽丹讲师2014－2015学年第二学期目录第一章绪论…………………………………………………………………………………………1.1设计题目1.2工程原始资料第二章负荷计算及无功补偿……………………………………………………………………？2.1 负荷计算方法介绍2.2 具体负荷计算过程和结果-2.3 无功补偿计算第三章配电变压器的选择3.1变压器选择理论依据3.2 本工程配变选择结果（需给出对应的配变技术参数表）第四章高低压主接线方案设计4.1 10kV变电所常用主接线方式介绍4.2 本工程高低压的主接线设计第五章高低压侧短路电流计算5.1 短路电流计算理论5.2 高压侧短路电流计算5.3 低压侧短路电流计算第六章电气一次设备的选择与校验6.1 电气设备选择依据6.2 断路器的选择与校验6.3 互感器的选择与校验6.4 高低压母线的选择6.6 高低压柜的选择第七章电气平面布置图设计7.1 总平面图布置方案7.2高压室电气平面布置方案7.3 变压器室电气平面布置方案7.4 低压室电气平面布置方案第八章继电保护整定计算8.1 10kV进线过电流保护和速断保护整定计算 8.2 变压器过电流和速断保护整定计算第九章防雷与接地设计9.1 直击雷的防护方案9.2 雷电入侵波的防护方案9.3接地装置的设计附录图1：配电装置形式的主接线图题目1．某机械厂变电所设计(1)工厂总平面图如图1所示。
（2）负荷情况：本厂多数车间为两班制，年最大负荷利用小时为4600h，日最大负荷持续时间为6h。
该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。
全厂设一个降压变电所，各车间（380V侧）的负荷统计情况如表1所示。
表1 各车间负荷统计资料编号名称设备容量/kW需要系数cosΦtanΦ计算负荷P c/kWQ c/kvarS c/kV AI c/A1 铸造车间3200.250.752 锻压车间300 0.30.6生活区的负荷中心(8)(9)(10)(4)(7)(6)(5)(3)(2)(1)大街公共电源干线厂区大街厂门后厂门邻厂某机械厂总平面图比例：1：2000图 1 某机械厂总平面图北7 金工车间380 0.20.656 工具车间3500.350.64 电镀车间240 0.50.753 热处理车间150 0.60.89 装配车间160 0.30.710 机修车间1500.250.658 锅炉房60 0.7 0.8 05 仓库40 0.4 0.8 0总计—（3）供用电协议A. 供电电源：本厂可由附近一条10kV的公用电源干线取得工作电源。
该干线的走向参看工厂总平面图。
干线首端距离本厂约8km。
B. 系统短路数据：干线首端所装设的高压断路器断流容量为500MV A。
此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为3s。
为满足工厂二级负荷的要求，可采用高压联络线由邻近的单位取得备用电源。
C. 电业部门对功率因数要求值: 工厂最大负荷时的功率因数不得低于0.90。
(4) 自然条件本厂所在地区的年最高气温为40℃，年平均气温为20℃，年最低气温为-8℃，年最热月平均最高气温为30℃，年最热月地下0.8m处平均温度为25℃。
年雷暴日数为32天，土壤性质以砂质粘土为主。
2. 某制造厂变电所设计（1）负荷情况：本厂多数车间为两班制，年最大负荷利用小时为5500h。
该厂负荷属三级负荷，设三个车间变电所，各车间（380V侧）的负荷统计情况如表2所示。
（2）供用电协议A. 电源：从电业部门某35kV地区变电所取得10kV的高压电源，地区变电所距本厂约8km。
B. 电力系统短路数据：地区变电所10kV母线在系统最大运行方式和最小运行方式下的短路容量分别为S k.max=500MV A和S k.min=200MV A，系统馈电出线继电保护的动作时间为3.2 s。
C.电业部门对功率因数要求值：工厂最大负荷时的功率因数不得低于0.90。
表2 各车间低压负荷统计表序号车间名称设备容量/kW需要系数cosφtanφ计算负荷变压器台数和容量30P/kW 30Q/kvar 30S/kV.A 30I/kA1 铸造车间8500.5 0.7 锻压车间730 0.6 0.6 仓库120 0.5 0.8 小计2 机加车间350 0.7 0.8工具车间380 0.5 0.6 模具车间200 0.6 0.7 小计3表面处理车间260 0.6 0.65 动力车间205 0.7 0.65 总装车间150 0.6 0.8 试验站60 0.7 0.7 小计(3) 自然条件：（同上）。
题目3. 某校区变电所设计地区地势平坦，且附近建筑物稀疏，出线走廊较开阔；年最高气温40℃，年平均气温15.1--16℃，年最低气温-2℃, 年最热月平均最高气温38℃，年最热月平均气温26℃.年雷暴日数22.0。
平均海拔110.4m，主导风向东南风。
根据要求，图书馆、行政楼及消防设施为二级负荷，其余均为三级负荷。
根据学院负荷要求，本设计采用双电源电缆进线，一用一备。
工程名称用电负荷（KW）需要系数计算负荷（KW）一号教学楼113.75 0.70 二号教学楼220.53 0.70 三号教学楼141.5 0.70 实验楼ABC 324.78 0.85 二号系馆楼305.82 0.70 三号系馆楼194.56 0.70 行政楼405.8 0.80 图书馆1600 0.80 一区公寓532.5 0.60 二区公寓635 0.60 教师公寓2063.4 0.60 研究生公寓527 0.60 服务楼100 0.85食堂100 0.90 锅炉房50 0.85路灯45.36 0.45 开水房50 0.70消防室80 0.80 总计（1）负荷情况：本厂为三班工作制，年最大负荷利用小时数5700小时。
全厂绝大部分负荷属于一类负荷。
全厂共设四个车间变电所，各车间（380V侧）的负荷统计情况如表3所示：表3 各车间负荷负荷计算表序号P30（kW）Q30(kvar)S30(kV A)I30 (A) 变压器台数和容量1 1000 4002 950 2203 1200 3604 600 160 （2）供用电协议：（同上）。
（3）自然条件：（同上）。
(1) 工厂平面及车间设备布置图工厂平面及车间设备布置图如图2所示。
配电房大浆机48kW小浆机10kW小浆机10kW柜 机 80kW空压机22kW ×2脱水机5kW×2筒 染 机9台，共200kW 预留1台1000kg,80kW,一台800kg80kw办公室50kW 化验室15kW烘房37kW×2微波炉 90kW松筒机 4kW×4台厂区大街大街邻厂图2 车间平面及设备布置图（2）负荷情况：该厂的用电设备均属三级负荷，年最大负荷利用小时为5000h ，低压动力设备均为三相，额定电压为380V ，电气照明及家用电器均为单相，额定电压为220V 。
各车间（380V 侧）的负荷统计情况如表4所示。
表4 车间用电设备明细表 设备代号 设备名称 台数 单台容量（kW ） 总容量（kW ） 1 小浆机 1 8 8 2 小浆机 1 8 8 3 大浆机 1 45 45 4 柜机 1 70 70 5 筒染机 1 22 22 6 筒染机 1 22 22 7 筒染机 1 22 22 8 筒染机 1 22 229 筒染机 1 22 2210 筒染机 1 22 2211 筒染机 1 22 2212 筒染机 1 22 2213 筒染机 1 22 2214 预留筒染机 1 80 80 15 预留筒染1 80 80机16 脱水机 1 5 517 脱水机 1 5 518 空压机 1 22 2219 松筒机 1 4 420 松筒机 1 4 421 松筒机 1 4 422 松筒机 1 4 423 微波炉 1 90 9024 烘干机 1 37 3725 烘干机 1 37 3726 化验室 1 15 1527 办公室 1 40 4028 二期车间 1 135 135题目6. 某电力金具厂变电所设计1、工厂负荷情况该厂主要生产交直流220V 及其以上电力金具，金具产品有悬锤线夹、耐张线夹、联结金具、接续金具、保护金具、拉线金具、T 接金具、设备线夹、母线固定金具等。
下设：铸造、铸铝、锻压、铜铝焊接、硅胶绝缘、护罩、绝缘材料、挤压、冲压、热处理、金工等车间等车间及其他辅助设施。
工厂各车间负荷情况见附表。
该厂大部分车间为三班制，少数车间为两班或一班制，年最大有功负荷利用小时数为4800h 。
该厂属二级负荷，负荷情况见附表。
2、供电电源情况从某35/10kV 变电站提供电源，用双回10kV 架空线向工厂供电，此站距厂4km ；变电站短路数据：()MVA S max.k 2403=，()MVA S min .k 1303=。
当地供电部门要求工厂：①过电流保护整定时间不大于1.0s ；②在工厂10kV 电源侧进行电能计量；③功率因数应不低于0.90。
3．工厂自然条件 年最高气温39℃，年平均气温23℃，年最低气温-5℃, 年最热月平均最高气温33℃，年最热月平均气温26℃，年最热月地下0.8m 处平均温度25℃．主导风向为南风，年雷暴日数52。
