板式换热器如何连接与安装
板式换热器的安装和使用方法
板式换热器的安装和使用方法一、前言。
板式换热器是一种常见的换热设备，广泛应用于化工、制药、食品等行业。
正确的安装和使用方法对于板式换热器的性能和寿命具有重要影响。
本文将就板式换热器的安装和使用方法进行详细介绍，希望能为用户提供一些参考和帮助。
二、安装。
1. 确认安装位置，在安装板式换热器之前，首先要确认好安装位置，确保设备能够顺利安装并且方便进行日常维护和操作。
2. 安装支架，根据板式换热器的尺寸和重量，选择合适的支架进行安装，确保支架稳固可靠。
3. 连接管道，将板式换热器与管道连接，注意连接处的密封性，避免泄漏。
4. 固定设备，在安装完成后，对板式换热器进行固定，确保设备不会出现晃动或者倾斜的情况。
三、使用。
1. 操作前检查，在使用板式换热器之前，要对设备进行全面的检查，确保设备没有损坏或者松动的地方。
2. 启动设备，按照设备操作手册的要求，正确启动板式换热器，注意监控设备运行情况，确保设备正常运转。
3. 调节参数，根据实际工艺要求，对板式换热器的温度、压力等参数进行调节，确保设备能够达到最佳的工作状态。
4. 日常维护，定期对板式换热器进行清洗、检修和保养，确保设备的清洁和良好的工作状态。
四、注意事项。
1. 安全第一，在安装和使用板式换热器的过程中，要时刻注意安全，避免发生意外事故。
2. 严格按照操作手册要求进行操作，不得随意更改设备参数或者操作方式。
3. 定期维护，板式换热器是一种长期运行的设备，定期的维护保养对于延长设备寿命和保证设备性能至关重要。
4. 注意清洁，板式换热器在使用过程中会积累一定的污垢，定期清洁设备，确保换热效果。
五、结语。
正确的安装和使用方法对于板式换热器的性能和寿命具有重要影响。
希望本文所述的内容能够为用户提供一些参考和帮助，确保设备能够安全、稳定、高效地运行。
同时也希望用户在使用过程中能够严格按照操作手册的要求进行操作，确保设备的正常运转和安全使用。
板式换热器安装施工方案
板式换热器安装施工方案一、前期准备1.安全措施在进行安装施工前，必须确保施工现场的安全环境。
施工现场应设立专门的施工区域，并设置警示标志。
施工人员必须佩戴相关个人防护装备，并按照相关安全操作规程进行施工。
2.设备检查3.工程准备根据设计要求，制定详细的施工方案，并购买所需的材料和工具。
同时，准备好必要的设备基础和安装支架等。
二、安装施工步骤1.场地准备在开始安装之前，必须对安装场地进行清理和整理。
确保场地平整、无障碍物，并清除所有可能对安装施工造成影响的杂物。
2.安装支架根据设计要求，确定板式换热器的安装位置，并安装相应的支撑架。
支撑架的位置和高度必须符合设计要求，并能够承受设备的重量和动力负荷。
3.安装板式换热器根据设计要求，将板式换热器逐个放置在支撑架上，并使用螺栓等固定在支撑架上。
在安装过程中，必须保证板式换热器与支撑架之间的间距均匀，且板式换热器的平面位置水平。
4.连接管道将板式换热器与管道系统连接起来。
首先，根据设计要求，确定好各个接口的位置和尺寸，并安装好法兰和密封垫。
然后，将管道与板式换热器的法兰连接起来，并使用螺栓等固定紧固。
5.安装附件根据设计要求，安装板式换热器所需的各种附件，如压力表、温度计、流量计等。
在安装过程中，必须保证附件的选择和安装位置符合设计要求，且能够正常使用和检修。
6.检查和试运行在安装完成后，对整个板式换热器进行全面检查。
包括检查各个接口的紧固情况、附件的安装质量、以及管道系统的连通性等。
此外，还要进行试运行，测试其工作效果和性能指标是否符合设计要求。
7.清理和交接在安装施工完成后，清理和整理施工现场，清除所有残留的材料和工具。
将整个项目的安装记录和相关技术资料整理好，并与业主进行交接。
三、安全措施1.施工人员必须严格遵守相关的安全操作规程，并佩戴好个人防护装备。
2.在安装过程中，必须使用专业的起重设备和安全工具，确保设备和人员的安全。
3.施工现场必须设有专门的施工区域，并设置明显的警示标志，以便提醒其他人员注意施工区域的安全。
板式换热器的安装和使用方法
板式换热器的安装和使用方法一、前期准备工作。
在安装板式换热器之前，我们需要做好一些前期准备工作，以确保安装顺利进行。
首先，需要对安装现场进行检查，确保安装地点符合要求，没有影响换热器正常运行的因素。
其次，需要准备好所需的安装工具和材料，例如螺丝刀、扳手、密封垫片等。
最后，需要对板式换热器进行检查，确保设备完好无损，没有缺陷。
二、安装步骤。
1. 安装支架，首先，需要根据换热器的尺寸和重量，选择合适的支架进行安装。
安装支架时，需要确保支架稳固可靠，能够承受换热器的重量，并且要与地面保持水平。
2. 连接管道，接下来，需要将管道与板式换热器进行连接。
在连接管道时，需要注意管道的布局和安装位置，确保管道连接紧密，没有漏水现象。
同时，还需要对管道进行压力测试，以确保管道的密封性。
3. 安装板式换热器，将板式换热器放置在支架上，并根据安装说明书进行固定。
在安装过程中，需要注意换热器的进出口方向，确保安装正确。
4. 连接电源，如果板式换热器需要电源供应，那么在安装完成后，需要将电源线接入换热器，并进行电气连接。
5. 调试设备，安装完成后，需要对板式换热器进行调试。
首先，需要检查各个连接口是否有漏水现象，然后进行通电测试，确保设备正常运行。
三、使用方法。
1. 操作规程，在使用板式换热器时，需要严格按照操作规程进行操作。
在启动、停止和调整换热器时，需要按照规定的程序进行，以确保设备安全稳定运行。
2. 维护保养，定期对板式换热器进行维护保养是非常重要的。
定期清洗换热器内部，检查各个部件的工作状态，及时更换磨损的零部件，可以有效延长换热器的使用寿命。
3. 注意安全，在使用板式换热器时，需要注意安全问题。
避免在设备运行时触摸高温部件，确保设备周围通风良好，防止发生意外事故。
四、注意事项。
1. 安装位置，板式换热器的安装位置需要选择在通风良好、操作方便的地方，避免受到外部环境的影响。
2. 管道连接，在连接管道时，需要使用专用的密封垫片和螺栓，确保管道连接紧密，避免漏水现象。
板式换热器的安装和使用方法
板式换热器的安装和使用方法
安装方法：
1. 安装前需确认板式换热器的安装位置和连接管道的大小、布局，确保符合设计要求。
2. 清洁安装位置，确保无任何阻碍物和污物。
3. 根据板式换热器的尺寸和重量，选择适当的支架进行安装。
支架应稳固、牢固，可以承受换热器的重量。
4. 将板式换热器放置在支架上，确保紧贴并牢固固定。
5. 按照设计要求，连接板式换热器的进出口管道。
密封接口处，确保无漏水现象。
6. 检查所有连接处和管道是否牢固、正确连接。
使用方法：
1. 启动前，检查板式换热器和管道系统的各个部分是否正常工作，确保无任何异常。
2. 检查板式换热器的进出口阀门是否开启，确保畅通。
3. 检查板式换热器的水位是否在正常范围内，如需调整，可根据操作手册进行操作。
4. 启动板式换热器的供热或供冷系统，确保水流经过换热器并完成热交换。
5. 监控板式换热器的运行状态，如温度、压力等参数。
6. 定期检查和维护板式换热器，包括清洁内部管道、更换损坏部件等，确保其正常运行和提高换热效果。
注意事项：
1. 安装时要注意防止板式换热器受到过大的振动和冲击，以免影响换热器的使用寿命和性能。
2. 定期检查板式换热器的各个部件和连接处是否存在泄漏，如有泄漏应及时处理。
3. 尽量避免在板式换热器的进出口处安装阀门和弯头，以减小压力损失和阻力，提高换热效果。
4. 根据板式换热器的使用条件，选择适当的板式换热器材质，以防止腐蚀、堵塞等问题的发生。
5. 在使用过程中，定期监测板式换热器的运行状况，如发现异常现象应及时处理或联系专业人员进行维修。

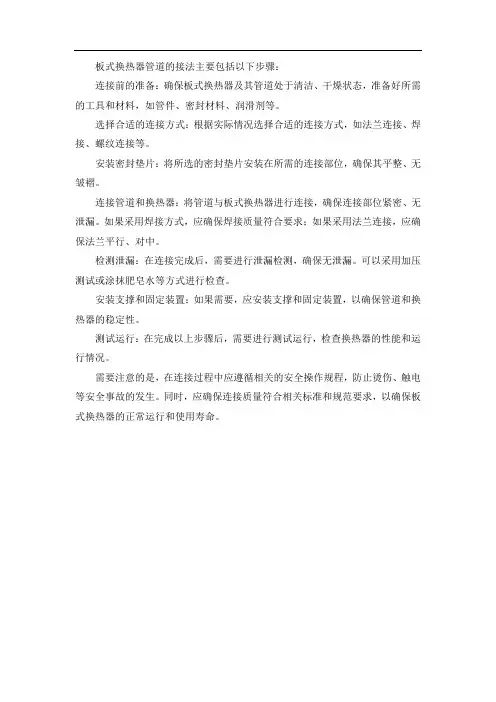

板式换热器管道的接法
板式换热器管道的接法主要包括以下步骤：
连接前的准备：确保板式换热器及其管道处于清洁、干燥状态，准备好所需的工具和材料，如管件、密封材料、润滑剂等。
选择合适的连接方式：根据实际情况选择合适的连接方式，如法兰连接、焊接、螺纹连接等。
安装密封垫片：将所选的密封垫片安装在所需的连接部位，确保其平整、无皱褶。
连接管道和换热器：将管道与板式换热器进行连接，确保连接部位紧密、无泄漏。
如果采用焊接方式，应确保焊接质量符合要求；如果采用法兰连接，应确保法兰平行、对中。
检测泄漏：在连接完成后，需要进行泄漏检测，确保无泄漏。
可以采用加压测试或涂抹肥皂水等方式进行检查。
安装支撑和固定装置：如果需要，应安装支撑和固定装置，以确保管道和换热器的稳定性。
测试运行：在完成以上步骤后，需要进行测试运行，检查换热器的性能和运行情况。
需要注意的是，在连接过程中应遵循相关的安全操作规程，防止烫伤、触电等安全事故的发生。
同时，应确保连接质量符合相关标准和规范要求，以确保板式换热器的正常运行和使用寿命。

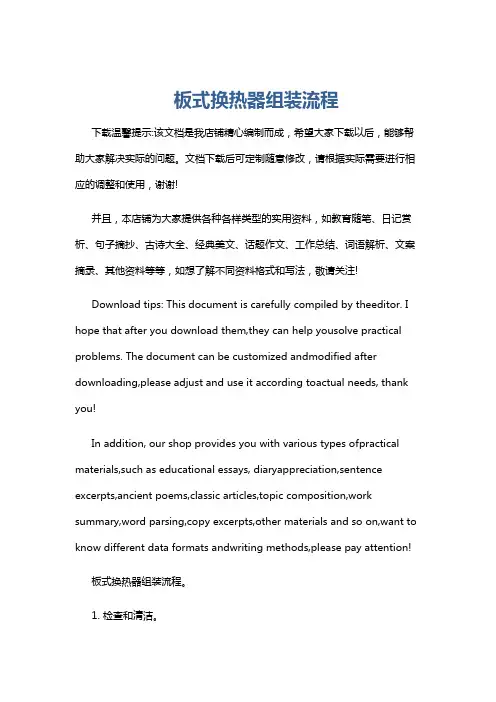

板式换热器组装流程
板式换热器组装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!板式换热器组装流程。
1. 检查和清洁。
检查板片是否有损坏或变形，确保其清洁无杂质。
板式换热器安装及使用方法
板式换热器安装及使用方法随着科技的发展，板式换热器是近年来在工业领域中应用广泛的热交换设备，其以其高效、便捷、占用空间小等优势得到越来越多厂家的选择。
然而，板式换热器的安装与使用也是十分重要的，合适的安装与使用方式，不仅能够提高换热器的效率，还可以减少故障发生的概率，以下将详细介绍板式换热器的安装及使用方法。
一、板式换热器安装1、安装前准备工作在安装板式换热器之前，先考虑设备的引进和布局问题，应留出充足的安装空间，以及应具备合适的安装基础，保证设备的稳定性。
另外，还要根据当地环境，选择合适的安装地点，防止恶劣环境可能带来的损害。
2、安装注意事项（1）在成套设备上选择管路位置，预留出安装设备的接口。
（2）在安装前应认真检查板式换热器的所有部件，确保无损坏状况，如有问题应进行修理或更替。
（3）在安装时应注意设备的方向，保证设备内部的流动方向合理，以免造成换热不均的情况。
（4）钢制板式换热器在安装时的过程中，注意不要用锤头和重物碰撞敲击其表面，以防损坏。
（5）当板式换热器安装到位后，要保证板片的清洁，避免灰尘进入，影响设备的使用。
二、板式换热器使用1、使用前准备工作在使用板式换热器之前，应先做好以下准备工作：（1）对板片的表面进行冲洗清洁，以确保设备换热器表面没有任何的污垢和沉积，保证换热器的高效运行。
（2）检查板式换热器的接口、封头、管路是否有裂缝，如发现问题，立即进行维修和更换。
（3）检查换热液体的流量、温度和压力等参数是否符合使用要求。
2、使用注意事项（1）保证流入板式换热器的液体质量，并且不要设计阻碍流动的管路，以免影响热量传递过程。
（2）严格控制板式换热器内的压力，防止设备过载，从而出现工作不正常的现象。
（3）开启换热器和关闭时应慢慢地拧紧阀门，以防止冷热爆炸。
（4）当板式换热器经过长时间使用后，应定期进行维护，检查设备的各个部位是否正常，亦或是需要进行更换维修。
三、总结以上就是板式换热器的安装和使用过程中需要注意事项，可以看出，好的安装与使用方法，能够让板式换热器的效率得到充分的发挥，并且能够减少一系列设备故障的发生。
板式换热器的安装及注意事项
板式换热器的安装及注意事项一、板式换热器的零件组装关于板式换热器的零件组装，必须按照以下顺序进行。
1、认真阅读随机文件（合格证、材质证、流程图、装配图和装箱清单等）。
2、检查板片、接管、垫片的材质是否与换热器内介质的耐腐蚀要求相一致。
3、按图纸检查所有的零件是否齐全，型号、尺寸是否与图纸相符。
4、将板片的垫片槽擦干净，均匀地涂上粘接剂，粘上垫片，然后把板片整齐地叠放在一起，压上一定的重物。
5、按设计的流程图进行组装，并按规定顺序进行夹紧。
夹紧时，应先拧紧1、2、3、4号螺母，然后再拧紧5、6、7、8、9、10号螺母。
6、液压试验要按单侧分别进行。
试验压力为设备设计压力的1.25倍；保压30min,检查所有密封盒焊接部位，均无渗漏为合格。
二、板式换热器的现场设备安装1、将设备放在基础上，固定地脚螺栓。
2、检查管道的冷、热介质进出口与设备上的接管是否一致。
考虑到检修方便，管道与换热器联接时最好用短节。
3、换热器的冷、热介质进出口都应安装温度计和压力表。
三、换热器零件组装和设备安装时的注意事项1、吊装时要注意设备的重心。
2、向垫片槽粘接垫片时，应确保垫片上和板片的垫片槽内没有砂子、油污、铁屑和焊剂等杂物，以免损坏密封，引起泄露。
3、拧紧螺栓时用力要均匀，并不断地测量两压紧板内侧的距离，保证两压紧板间平行度偏差不大于3mm.夹紧到规定尺寸并且达到相应的平行度，以免垫片压偏或滑出垫片槽。
同时，一边夹紧一边细查，观察是否有垫片、板片发生错位等现象。
4、液压试验的液体一般采用水。
水温不应低于5℃.试验时应缓慢升压。
试验完成后，适当地松开压紧螺母，放出积水，然后再拧紧螺母，夹紧至原尺寸，待用。
5、换热器周围应留有一定的检修空间，其大小与板片的尺寸有关。
6、夹紧螺栓上要涂以黄油，有条件时应套上保护管，以免生锈和碰伤螺纹。
7、如果泵的出口最大压力大于设备最高使用压力时，需在设备的入口处安装减压阀和安全阀。
8、当设备内充满液体、带有压力时，不允许夹紧螺母。
