最新铸件孔隙率检验标准及方法(VW50093和PV6093介绍)
PV_6093_Deutsch(2012-07)德文
大众汽车股份公司集团公司标准PV 6093版本2012-07 分类号：A660关键词：孔隙度，孔隙度测定，孔隙度试验，在铸件上孔隙度的试验，铸件，聚合物，塑料，金属。
按照VW 50093进行孔隙度的测定内容目录页次1.应用范围 (2)2.概念 (2)3.目的 (2)4.标记 (2)5.试验的进行 (2)5.1参考面的确定 (2)5.1.1允许参考面的几何形状 (2)5.1.2参考面的选择，尺寸和匹配 (3)5.1.3参考面的位置 (6)5.2 截面的选择 (6)5.3 要进行计值评价的参考面的质量 (6)5.3.1 [Rz]=0金相学磨片的质量 (6)5.3.2 其他通过切割制成参考面（[Rz]>0）的质量 (6)5.3.3 保持毛坯原状或按图纸加工表面的质量 (7)5.4 参考面的鉴定 (7)5.5参考面计值评价 (8)5.5.1气孔损耗面的计值评价分析 (8)5.5.2 气孔直径和气孔距离的计值评价 (9)5.6 孔隙度试验的结果 (9)5.7 孔隙度试验的示例 (9)6. 适用的资料 (10)附录A (11)A.1 在金相学磨片上进行的气隙度试验—在试样制作和试样计值评价时的问题和故障。
(11)A.2 在一件金相学抛光磨片中进行孔隙度测定 (13)A.3 不同孔隙度磨片的图示 (19)A.4 按照VW 50093和VW 50097孔隙度编码的对照 (22)标准在使用之前请检查其有效期合同合伙人只有通过B2B供货厂家平台获得标准©大众汽车股份公司2页PV 6093:201-071.应用范围本标准适用于金属铸件或聚合物注塑件（又作压铸），其图纸和适用的标准取自按照VW 50093,“铸件的孔隙度；要求”的孔隙度的规定。
2.概念概念按照VW 50099，VW 5009和须知VDG P202铸件：一个通过模具利用任意铸造方法或注塑（又作压铸）方法而制成的零件。
孔隙度编码：将孔隙度的规定按照VW 50093编成数码（根据VDG-须知P202）对比直径：一个把气孔包围住的圆之直径3.目的本试验标准之目的在于检验铸件的孔隙度，涉及到存在的图纸规定（与VW 50093的统一性）4.标记图纸标记按照VW 500935.试验的进行对于试验进行起关键作用的是零件图纸上的规定，设计任务书和/或适用的标准。
铸件检验标准
铸件检验标准铸件作为机械制造中的重要零部件，其质量直接关系到整个机械设备的使用性能和安全性。
因此，对铸件的检验标准显得尤为重要。
本文将从铸件检验的目的、方法和标准等方面进行详细介绍。
首先，铸件检验的目的是为了保证铸件的质量符合设计要求，满足使用的需要。
在铸件生产过程中，通过检验可以及时发现和排除不合格品，保证产品质量。
其次，铸件检验的方法主要包括外观检查、尺寸测量、材质分析、力学性能测试等。
外观检查是通过肉眼或辅助工具对铸件表面进行检查，以发现铸件表面的缺陷或异物。
尺寸测量是通过测量工具对铸件的尺寸进行检测，以确保尺寸符合设计要求。
材质分析是通过化学成分分析、金相分析等手段对铸件材质进行检测，以确定材质是否符合标准。
力学性能测试是通过拉伸试验、冲击试验等手段对铸件的力学性能进行检测，以确保其强度和韧性符合要求。
在铸件检验标准方面，国家和行业都有相应的标准规定。
国家标准主要包括GB/T、GB、JB等标准，而行业标准则是根据不同行业的特点和要求而制定的标准。
在铸件检验标准中，通常包括了铸件的外观质量、尺寸偏差、材质成分、力学性能等方面的要求。
对于不同类型的铸件，其检验标准也会有所不同，需要根据具体情况进行选择和执行。
在实际操作中，铸件检验需要严格按照标准要求进行，以确保检验结果的准确性和可靠性。
同时，检验人员需要具备扎实的专业知识和丰富的实践经验，以确保检验工作的顺利进行。
在检验过程中，还需要使用合适的检测设备和工具，以提高检验的精度和效率。
总的来说，铸件检验标准对于保证铸件质量和产品安全具有重要意义。
只有严格执行标准要求，才能有效地提高铸件的质量，并确保其在使用过程中的稳定性和可靠性。
希望本文能够对铸件检验标准有所帮助，同时也希望各个相关行业能够重视铸件检验工作，共同提高产品质量和安全水平。

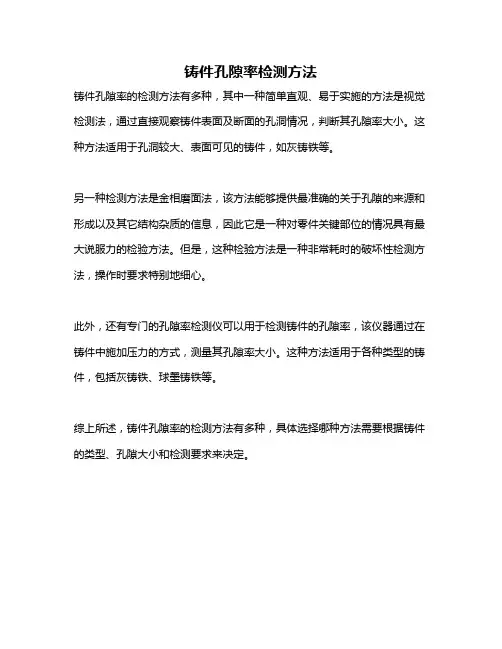

铸件孔隙率检测方法
铸件孔隙率检测方法
铸件孔隙率的检测方法有多种，其中一种简单直观、易于实施的方法是视觉检测法，通过直接观察铸件表面及断面的孔洞情况，判断其孔隙率大小。
这种方法适用于孔洞较大、表面可见的铸件，如灰铸铁等。
另一种检测方法是金相磨面法，该方法能够提供最准确的关于孔隙的来源和形成以及其它结构杂质的信息，因此它是一种对零件关键部位的情况具有最大说服力的检验方法。
但是，这种检验方法是一种非常耗时的破坏性检测方法，操作时要求特别地细心。
此外，还有专门的孔隙率检测仪可以用于检测铸件的孔隙率，该仪器通过在铸件中施加压力的方式，测量其孔隙率大小。
这种方法适用于各种类型的铸件，包括灰铸铁、球墨铸铁等。
综上所述，铸件孔隙率的检测方法有多种，具体选择哪种方法需要根据铸件的类型、孔隙大小和检测要求来决定。
铸件质量检验标准
铸件质量检验标准铸件质量检验标准铸件质量检验标准铸件质量检验标准铸件质量检验标准⼀、⽬的：为了确保外协⽑坯铸件、采购⽑坯铸件、标准铸件、成品铸件质量符合⼯艺、技术要求，为了满⾜产品特性，结合相关⽂件特制定本标准。
⼆、适⽤范围：本标准适⽤于我公司产品外协、采购、⽣产、装配过程中，全部铸件质量检验标准。
三、检验标准：3.1 铸件结构要符合设计要求或加⼯⼯艺要求。
⽆特殊要求时按铸件通⽤标准执⾏。
通⽤标准等级分为：交货验收技术条件标准；铸件质量分等通则（合格品、⼀等品、优等品）材质、检验⽅法；⼯艺和材料规格等⼀般性规则。
3.2 铸件成品检验。
铸件成品检验包括：铸件的内部质量检验和外观质量检验。
铸件内部质量检验包括：化学成分、机械性能等。
铸件外观质量检验包括：表⾯质量、粗糙度、铸件尺⼨、重量等。
3.2.1 铸件内部质量检验①化学成分：表1牌号标准化学成分C Si Mn Cr P S Ni Cu MoWCAASTMA2160.25 0.60 0.70 0.50 0.04 0.045 0.50 0.30 0.20WCBASTMA2160.30 0.60 1.00 0.50 0.04 0.045 0.50 0.30 0.20WCCASTMA2160.25 0.60 1.20 0.50 0.04 0.045 0.50 0.30 0.20LCBASTMA3520.30 0.6 1.00 0.5 0.04 0.045 0.05 0.3 0.20LC1ASTMA3520.25 0.6 0.5~0.8 — 0.04 0.045 — — 0.45～0.65 LC2ASTMA3520.25 0.6 0.5~0.8 — 0.04 0.045 2～3 — —LC3ASTMA3520.15 0.6 0.5~0.8 — 0.04 0.045 3～4 — —WC6ASTMA217M0.05～0.201.50.04 0.045 0.5 0.5 0.45～0.65WC9ASTMA217M0.05～0.180.600.4～0.72.0～2.750.04 0.045 0.5 0.5 0.90～1.20C5ASTMA217M0.20 0.750.4～0.74.0～6.50.04 0.045 0.5 0.5 0.45～0.65CF3ASTMA3510.03 2.0 1.5 17~21 0.04 0.04 8~12 0.5CF8ASTMA3510.08 2.0 1.5 18~21 0.04 0.04 8~11 0.5CF3MASTMA3510.03 1.5 1.5 17~21 0.04 0.04 9~13 2~3CF8MASTMA3510.08 1.5 1.5 18~21 0.04 0.04 9~12 2~3CG3MASTMA3510.03 1.0 2.0 18~20 0.035 0.03 11~15 3~4CG8MASTMA3510.08 1.0 2.0 18~20 0.035 0.03 11~15 3~4②机械性能表2牌号标准⼒学性能σb(MPa) σs(MPa) δ(%) ψ(%)WCA ASTM A216 415～585 205 24 35WCB ASTM A216 485～655 250 22 35WCC ASTM A216 485～655 275 22 35 LCB ASTM A352 450～620 240 24 35 LC1 ASTM A352 450～620 240 24 35LC2 ASTM A352 485～655 275 24 35LC3 ASTM A352 485～655 275 24 35WC6 ASTM A217M 485～655 275 20 35CF3M ASTM A351 485 205 30CF8M ASTM A351 485 205 30CG3M ASTM A351 480 177 40CG8M ASTM A351 520 205 403.2.2 铸件外观质量检验①表⾯质量检验。

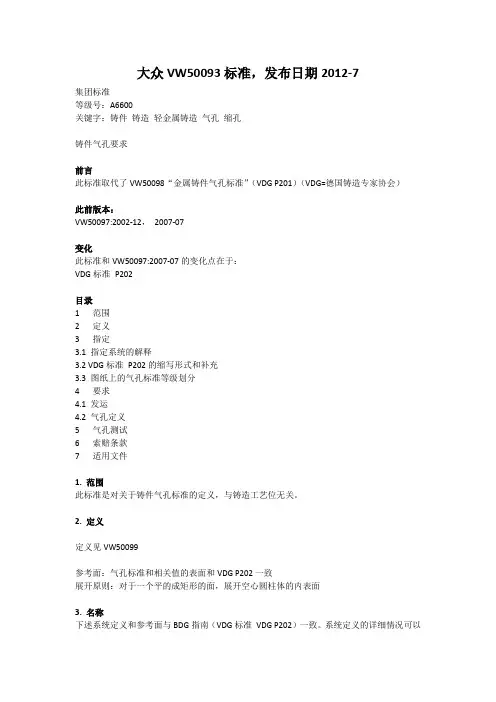

VW 50093(翻译版)
大众VW50093标准，发布日期2012-7集团标准等级号：A6600关键字：铸件铸造轻金属铸造气孔缩孔铸件气孔要求前言此标准取代了VW50098“金属铸件气孔标准”（VDG P201）（VDG=德国铸造专家协会）此前版本：VW50097:2002-12，2007-07变化此标准和VW50097:2007-07的变化点在于：VDG标准P202目录1 范围2 定义3 指定3.1 指定系统的解释3.2 VDG标准P202的缩写形式和补充3.3 图纸上的气孔标准等级划分4 要求4.1 发运4.2 气孔定义5 气孔测试6 索赔条款7 适用文件1. 范围此标准是对关于铸件气孔标准的定义，与铸造工艺位无关。
2. 定义定义见VW50099参考面：气孔标准和相关值的表面和VDG P202一致展开原则：对于一个平的成矩形的面，展开空心圆柱体的内表面3. 名称下述系统定义和参考面与BDG指南（VDG标准VDG P202）一致。
系统定义的详细情况可以从这个标准中获得。
本标准3.2章节中规定了标准缩写。
允许气孔在相关产品的机加图纸中定义。
3.1 定义的解释根据VDG标准P202，气孔的定义系统由以下参数构成：Rz：参考面的粗糙度Rz的单位是um，如果没有粗糙度信息，则默认为Rz0%：气孔比例。
气孔比例是用最大允许气孔体积和参考面的比例。
Φ：气孔直径/气孔长度。
单位mm。
A：相邻气孔间距。
相邻气孔间距用这个值来表示。
A是一个整数，乘以相邻气孔中较小的气孔直径，最小间距就算出来了。
U：可忽略气孔U的值表示在参考面上的气孔大小可以忽略。
Z：气孔数量：这个参数是指参考面中可以允许的单个气孔的最大个数。
H，Hr或Hk：气孔累计计算：相邻气孔间距小于较小气孔的直径。
H：整个参考面的气孔累计Hr: 参考面边缘位置（壁的外面1/3）的气孔累计Hk：参考面的核心部位(壁的内部1/3)的气孔累计H，Hr或Hk的值可以在以下数字间变化：0=不允许气孔累计1=允许气孔累计如果最大气孔的直径在累计气孔之外的，则把累计气孔当做单个气孔。
铸件孔隙率检验基础知识
1.铸件的孔隙率铸件的孔隙率是指单位面积(cm2)上铸件孔隙的平均个数。
孔隙率可用贴滤纸法测定。
不同基体或底铸件上铸件孔隙率的测定用溶液及测定方法，在许多电镀手册上均可查到，不再赘述。
利用中性盐雾(NSS)试验、铜加速醋酸盐雾(CASS)试验等加速腐蚀试验也可对孔隙率进行相对比较。
在钢铁件上镀单层或多层镍铬后检查贯穿至基体的孔隙，则可采用下述快捷方法：将镀件置于光亮酸铜液中浸泡几十秒，取出后直接观察产生红色置换铜的情况。
钢铁件上单层铬的裂纹状态也可用此法大致判定。
2.影响铸件孔隙率的主要因素前述铸件针孔、麻点的产生原因都影响孔隙率，不再重复。
此外还有以下值得注意的情况。
（1 ）铸件越薄，孔隙率越高电沉积时总是先在工件表面活性点上产生铸件结晶，然后由点到面形成完整覆盖层。
即使表面全无机械缺陷，当铸件过薄而不能形成完整覆盖层时，必然留下孔隙。
而实际制件表面不可能呈理想状态，总存在孔眼、裂纹、剪切面等极度粗糙的缺陷。
当铸件厚度不足以完全遮盖这些缺陷时，则会形成孔眼、裂纹等。
任何工艺都有一个基本无孔的最低铸件厚度。
一般认为，镀镍层厚度不能低于24 μm (但现今镍价太贵，一般产品均未达到此要求)。
当将镀铜用于局部防渗碳、渗氮时，要求铸件基本无孔则一般要镀数小时才行。
镀液的阴极电流效率越低，分散能力与深镀能力越差，整平作用越差，则工件深凹处铸件薄，孔隙率高。
（2）基体表面粗糙度越大，孔隙率越高即基体表面平整光亮性越差，孔隙率越高。
重视镀前基体磨抛及材料的防锈保护，不只是一个外观好坏的问题，对孔隙率影响也明显。
（3）多层镀的情况多层电镀时，由于柱状沉积与层状沉积的孔隙率不一样，孔眼位置也不一样，有的能相互遮盖，有助于减少贯穿至基体的孔隙率。
采用厚铜薄镍的工艺时，若亮镍层过薄，其孔隙率高，贯穿至基体的孔隙率低，但亮镍的孔隙造成铜层易腐蚀而使镍层上泛白灰，甚至长铜绿。
塑料本身不会生锈，但塑料电镀必须镀光亮酸铜，若其上镍层孔隙率高，镀后底铜会因腐蚀而长铜绿。
铸件的质量检验方法及标准PPT课件
—铸造工艺与技Байду номын сангаас训练
一、铸件质量检验概述
根据用户要求和图样技术条件等有关协议的规定，用目测、量具、仪 表或其他手段检验铸件是否合格的操作过程称为铸件检验。
铸件质量检验的依据是：铸件图、铸造工艺文件、有关标准及铸件交 货验收技术条件。
二、铸件的质量等级
检验后，根据铸件的质量情况可分为下列三类：
（3）铸件质量偏差的检测 1）铸件质量偏差检测术语见表11-4。 2）铸件公称质量的确定 3）铸件质量公差等级和公差数值的确定 4）铸件质量偏差的检验和评定程序
（4）铸件浇冒口残余量的检验 （5）铸件表面和近表面缺陷的目测检验 用肉眼或借助于低倍放大镜，检查暴露在铸件表面的 宏观缺陷，同时检查铸件的生产标记是否正确齐全。检 查时应判定铸件对于检查项目是否合格，区分合格品、 返修品和废品。 (６) 铸件内腔质量的检验
2. 铸件内在质量的检验 铸件内在质量是指一般不能用肉眼直观检查出来的铸 件内部状况和达到用户要求的程度。检验内容包括铸件 的化学成分、物理和机械性能、金相组织以及存在于铸 件内部的孔洞、裂纹、夹杂物等缺陷。 铸件内在质量的检验方法和检验内容见表11-5。
3. 质量检验报告 检验人员在接受检验任务之后，将按照有关的检验项 目和试验规范对有关产品进行检验。检验结束后必须开具 质量检验报告，提供相关数据。 质量检验报告一般包括以下内容: 被测试样的产品名 称、试样名称、测试项目、委托单位或部门、委托日期、 测试日期、测试环境、测试人员、校核、审核、批准人员、 测试仪器、设备、测试标准、测试方法、测试数据、测试 结果。
三、铸造生产检验过程
检验工作不应以检验为目的，而应作为改善铸件质量的有效方法。铸造生产 的检验可分为彼此密切相关的三个阶段，见表11-2。
铸造件通用检验标准
完美WORD格式整理铸造件通用检验标准前言铸造件的检验，以图纸为依据，如本标准与图纸不符，以图纸为检验标准。
为了使检验工作走向标准化，加强中间过程质量控制，特制定本检验标准。
完美WORD格式整理1.范围本标准适用于本公司产品压铸件及机加工的检验、验收。
2.引用标准本标准引用了下列标准的条款.本标准发布时,这些引用标准均为有效版本.所有标准将进行修定,因此,鼓励依据本标准达成协议的各方尽可能采用下列标准的最新版本.GB4054—83 金属涂覆层外观分级GB/T 9286—88 色漆和清漆划痕试验GB/T 6739—96 涂膜硬度铅笔测定法GB/T 1733—93 漆膜耐水性测定法GB/T6742—93 漆膜弯曲试验(园柱轴)GB/T1732-93 漆膜耐冲击测定法GB/T1771—91 色漆和清漆耐中性盐污性能的测定GB 5267—85 螺纹紧固件电镀层GB 2792—81 压敏胶带180°剥离强度测定方法GB5935—86 轻工产品金属镀层的孔隙率测试方法GB6463—86 金属和其它无机覆盖层厚度测量方法评述GB10125-97 《人造气氛腐蚀试验盐雾试验》GB5270-86 金属覆盖层结合力及脆性测试GB/T1182-96 形状和位置公差GB4208-2008 外壳防护等级(IP代码)3.目的3.1确保压铸件判定的统一标准；3.2指引QC检验，将所有检验动作标准化。
4.定义磨花/磨痕：产品表面由于摩擦而造成的擦花痕刮伤/划伤：产品表面由于与尖硬物摩擦而造成的刮痕/划痕。
刀痕：因用锉刀或机加工时刀具所留下的痕迹完美WORD格式整理砂带痕：因用砂带打磨所留下的痕迹拉模伤：顺着出模方向遗留在铸件表面上的拉伤痕迹。
凹陷：平滑表面上凹瘪的部分或者成型过程中填充不完整的部位压伤：切边模冲压或机加工时挤压所留下的痕迹碰伤：产品表面，边角受碰撞引起的变形痕迹顶针印：铸件表面由于模具顶针而形成凸出或凹下的痕迹行位印：铸件表面由于模具抽芯/镶块而形成凸出或凹下的痕迹冷隔：金属流对接未完全熔合形成的不规则下陷线性纹路，在外力作用下有发展趋势可能冷纹：肉眼可见与金属基体颜色不一样的纹络，无发展趋势印痕：铸件表面由于模具型腔磕碰挤压而形成凸出或凹下的痕迹流痕：表面上用手感觉得出的局部下陷的纹路，无发展趋势孔穴：气孔,缩孔和夹杂物等缺陷所形成的孔洞针孔：喷涂时表面产生的像针尖一样的小孔缺料/崩缺：外力敲击水口或切边模产生的缺损裂纹/裂痕：模具表面有呈直线状或波浪形的纹路，狭小而长，在外力的左右下有发展趋势龟裂纹：模具型腔表面龟裂形成的产品表面凸起或凹陷痕迹披锋：压铸件在分型面边缘出现的薄片毛边：边缘轮廓上因涂料堆积出现的边缘涂层不整齐现象斑点/麻点：产品表面形成的凸起颗粒或突出性杂物污点/脏点：颜色与正常表面不一致的色斑印迹气泡：涂层覆盖部分气体在烘烤时产生的泡状凸起缺陷桔皮/橘皮：涂层表面呈现出许多半圆状高低不平的桔子皮形状突起，易造成脱落起皮色差/异色：产品与色板的颜色差异露底/掉漆：局部无涂层或涂层缺失/覆盖不平露出底材积漆/溢漆：表面有较多漆团或漆点烧焦/发黄：喷涂烘烤不良造成表面留下的烧痕迹完美WORD格式整理少漆/薄漆：喷涂不到位或涂层流动而造成的厚度不均匀补漆：因涂层损伤而用涂料所作的局部遮盖补救A 级面：指该表面位于工件或组装后经常看到的外表面，或客户日常操作能近距离视角接触，并直接正视关注的产品表面和商标文字和图案丝印表面B 级面：指该表面位于工件或组装背面，或不经常看到但在一定条件下能看到的面，或客户不明显关注的外观表面，或不易被客户直接视角接触正视的外部表面C 级面：指该表面位于工件或组装不可视面，或客户一般不易观察并关注到的内外部表面，或只有在装配过程中才能看到的面，或经其他工件覆盖需拆卸才能被客户直接视角接触正视的内外部表面5.内容5.1外观检验完美WORD格式整理5.2性能检验5.3包装防护标识完美WORD格式整理 5.4机加工尺寸选用下表中等级-M级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10
如果图纸或标准里有这个标准、在技术条件和其他标准里出现或被提及， 那么以下的通用要求对整个零件都适用。 铸铁或铸钢零件：VW50093-%1 锌合金零件 其他零件 ：VW50093-%10 ：VW50093-5%
如果有例外的要求，必须写入图纸
11
VW50093和VW50097的区别
VW50097（Old) D10/2 VW50093(New) %10/Ф2 or Rz0/%10/Ф2
D10/R
D5/2/P1 D5/2/M S10/4 S5 但试样粗糙度Rz小于15μm
%10 %4
（中间三分之一区域） （外面三分之一区域）
%5/Ф2（中间三分之一区域） %5/Ф1（外面三分之一区域） %5/Ф2/Nk1 Rz25/%10/Ф4 Rz15/%5
F4
F2/2/A2/P0.5
Z4
Z2/Ф2/A2/U0.5
8
VW50093- %10/Ф2/A3/H1 整个评判面都允许疏松出现 孔隙之间的最低距离 3X Фmin 最大单个孔隙直径小于 2mm 孔隙率小于10%
9
VW50093-Z4/Ф2/A2/Hk1/U0.5 Ф0.5以下的孔隙可以忽略不计 疏松在评判面中间三分之一区域是允许的 孔隙之间的最低距离 2X Фmin 最大单个孔隙直径小于 2mm 评判面上最多可以有4个孔隙
1.2.6 Z ： 最多允许的单独孔隙的数量，仅用于加工面。 疏松被认为是一个单独的孔隙而计入。
5
1.2.7 H、HR、Hk : 材料堆积（疏松） 材料堆积是指当两个孔隙之间的距离小于较小那个孔隙 的直径时的那些孔隙堆积。
H : 指整个评判面上的疏松 HR ：指整个评判面外面三分之一壁厚的区域 HK ：指整个评判面中间三分之一的区域 H、HR、Hk 后面有两个选项 选项 0 ：表示疏松是不允许的 选项 1 ：表示疏松是允许的 如果图纸在允许疏松的同时也定义了单个孔隙的最大尺寸（Ф）， 此时的疏松被当成一个单独的孔隙来对待，也就是说疏松的最大 尺寸不能大于Ф。
6
1.2.8
N、NR、NK ：粗大气孔群 粗大气孔群是指当材料堆积（疏松）尺寸大于允许的 单个最大孔隙尺寸（ Ф）时的那些孔隙。 N NR NK ：指整个评判面上的粗大气孔群 ：指整个评判面外面三分之一壁厚的区域 ：指整个评判面中间三分之一的区域
N、NR、Nk 后面有两个选项 选项 0 ：表示粗大气孔群是不允许的 选项 1 ：表示粗大气孔群是允许的 如果后面的选项没有标明，那么选项1自动适用，也 就是说粗大气孔群是允许的。
Pn： 最大允许气孔大小只适用壁厚的中心三分之一区域，外部三 分之一区域其气孔直径必须小于n(但在应力种类F时，表示小 于n以下的气孔可以忽略
3
1.2 新标准VW50093孔隙率参数的描述： 1.2.1 Rz: 评判面的粗糙度，单位为μm。 如果图纸未定义具体数值，那么Rz=0μm自动适用， 也就是说要达到金相试样的表面要求（抛光态）。 孔隙率百分比 评判面中孔隙所占的百分比。 如果要求是小于5%，那么还必须在3X4mm的子评判区域里同时 满足小于4%的要求（这和VW50097中D1-D4评判时的附加要求 是一致的），但当图纸要求铸铁和铸钢的孔隙率是小于5%时， 这个4%的附加要求可以在图纸里进行注明。 1%-4%时修约到整数，大于5%时以5%为级数进行修约，0%不 存在。
17
不同粗糙度要求下选择相应的测试手段 Rz（μm） 0 1 -10 11-25 >25 评判手段 反射金相显微镜 测量显微镜 放大装置或测量显微镜 放大装置或数码相机 放大倍数 20:1~25:1 10:1 5:1~6:1 1:1或-
18
测量举例
19
VW50093-%35/Ф4.5
旧标准VW50097孔隙率参数简介 - 孔隙度：孔隙在应力种类D、S、F、G中所占的百分比 (在应力种类F中每个基准面最大许可的气孔数） - 直径（选项）：单一气孔的最大许可直径（mm)
2
- 附加项 An： 两个相邻孔的最小间距A=n*Ф(Ф为较小的那个气孔的直径） M： C： R： 粗大气孔群只允许出现在零件的壁厚中心 粗大气孔群只允许出现在材料的堆积（热节）部位 孔隙率（D10-D30）只适用壁厚的中心三分之一区域，外部三 分之一区域的要求为D4
7
如果允许粗大气孔群出现，那么也就意味着疏松是可以接受的。反之， 如果不允许粗大气孔群出现，并不意味着不允许出现疏松，只要满足图纸 对疏松的那些要求（ H、HR、Hk ）即可。 举例： VW50093- Rz0/%5/Ф3/N0 不允许粗大气孔群出现 标准号一定要写 最大单个孔隙直径小于 3mm 孔隙率小于5% 金相抛光态试样
最新铸件孔隙率检验标准及方法介绍 （VW50093和PV6093）
1
1.金属零件孔隙率要求（VW50093）
1.1 应用范围：
适用于所有金属铸件（黑色金属及有色金属）及各种 铸造方法。如果得到相关实验室的许可，也可以应用 于非金属的注塑类零件，但此时在图纸上要添加相关 的注明。(替代2007版VW50097）
1.2.2
% ：
4
1.2.3
Ф ：孔的直径， 单位mm，以0.5mm为级数进行修约，小于0.5mm不存在。
1.2.4
A :
孔隙之间的距离 (VW50097中的An) 这是一个系数，实际允许两个孔隙之间的最小距离=两个孔隙 之中较小的那个孔隙的直径 X 系数 A
1.2.5 U ： 孔隙直经小于U的孔隙可以忽略不计(对应VW50097中的Pn)， 仅用于加工面（如密封面），以0.1mm为级数进行修约。
13
要点： 基准面的选择应尽可能使其涵盖的面积最大 超出评判面的部分的面积最多占评判面面积的5%， 而且在二值化进行计算孔隙率时要将其剔除。 如果评判面可能含有两种不同大小的评判区域， 那么从较小区域中深入到较大区域的部分不能 超过较小区域总面积的一半。 图中A/B 要小于1。 评判面尽量选择那些承载较大应力且有断裂风险 的区域，如果测试者不能确定，需和产品设计人 员进行沟通。
14
2 .试样的制备要求 2.1 Rz=0 试样表面要像镜面，在放大倍数100倍下看 不到划痕，组织和边界清晰，没有边缘倒角 和浮雕，没有永久的塑性变形。
15
2.2 Rz>0 没有明显的塑性变形，避免出现划痕和擦伤， 避免过热。
有明显的划痕
有拖尾和浮雕
16
制样砂纸粒度与粗糙度的大约对应关系 砂纸粒度 320 500 800 1000 1200 2500 4000 平均粗糙度μm 46 30 22 18 15 10 5
12
2.气孔率的测定（PV6093）
(替代2007版PV6097） 2.1 基准面的选择 PV6097(Old) PV6093(New)
一般只可以用正方形(螺纹和不起 密封作用的含孔面除外，此时应 选整个截面），如果要用其他形 式的基准面，那么必须经开发实 验室允许并在图纸或相关标准中 加以注明（且只有圆形、三角形 和矩形可以选择）。
20
21
VW50093-%15/Ф1.5
22
23
VW50093-%20/Ф2.5
24
25
VW50093-%45/Ф1.5
26
27
VW50093-%60/Ф2.5
28
谢谢！
