植物冠层图像分析仪

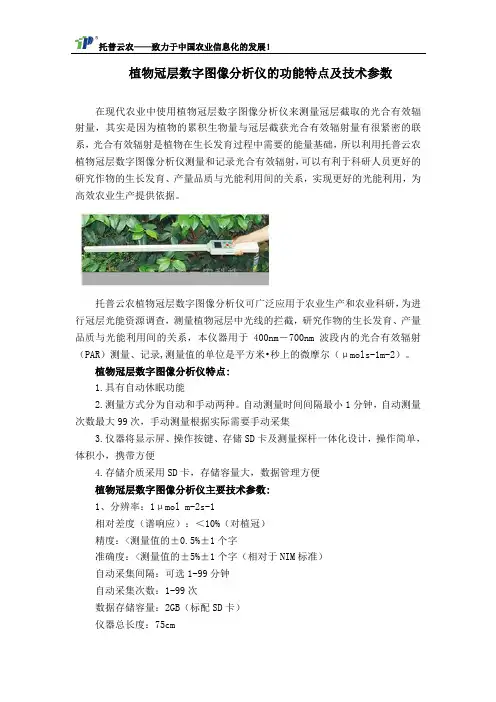

植物冠层数字图像分析仪的功能特点及技术参数
植物冠层数字图像分析仪的功能特点及技术参数在现代农业中使用植物冠层数字图像分析仪来测量冠层截取的光合有效辐射量，其实是因为植物的累积生物量与冠层截获光合有效辐射量有很紧密的联系，光合有效辐射是植物在生长发育过程中需要的能量基础，所以利用托普云农植物冠层数字图像分析仪测量和记录光合有效辐射，可以有利于科研人员更好的研究作物的生长发育、产量品质与光能利用间的关系，实现更好的光能利用，为高效农业生产提供依据。
托普云农植物冠层数字图像分析仪可广泛应用于农业生产和农业科研，为进行冠层光能资源调查，测量植物冠层中光线的拦截，研究作物的生长发育、产量品质与光能利用间的关系，本仪器用于400nm－700nm波段内的光合有效辐射（PAR）测量、记录,测量值的单位是平方米•秒上的微摩尔（μmols-1m-2）。
植物冠层数字图像分析仪特点:1.具有自动休眠功能2.测量方式分为自动和手动两种。
自动测量时间间隔最小1分钟，自动测量次数最大99次，手动测量根据实际需要手动采集3.仪器将显示屏、操作按键、存储SD卡及测量探杆一体化设计，操作简单，体积小，携带方便4.存储介质采用SD卡，存储容量大，数据管理方便植物冠层数字图像分析仪主要技术参数:1、分辨率：1μmol m-2s-1相对差度（谱响应）：＜10%（对植冠）精度：<测量值的±0.5%±1个字准确度：<测量值的±5%±1个字（相对于NIM标准）自动采集间隔：可选1-99分钟自动采集次数：1-99次数据存储容量：2GB（标配SD卡）仪器总长度：75cm探杆长度：50cm电源：2节5号电池工作环境：0°C-60°C；100%相对湿度稳定性：一年内变化＜±2%2、测量范围：0-2700μmol m-2s-1植物生理其他仪器：植物营养测定仪、叶绿素测定仪、根系分析系统、叶面积测定仪、光合作用测定仪、果蔬呼吸测定仪、植物冠层数字图像分析仪、茎秆强度测定仪、植物病害检测仪、植物水势仪、树木无损检测探伤仪。
植物冠层温度测量仪的功能特点及测量原理
植物冠层温度测量仪的功能特点及测量原理作物冠层温度测量仪顾名思义，很多人可能就会认为只是一种测量作物冠层温度大小的设备，这的确是它的作用，但除此之外，它还可以用于测量作物亩穗数，这些功能对于筛选和培育适宜冠层品种有重大意义。
作物冠层图像分析仪可用于各种高度植物冠层的研究，利用鱼眼镜头和CCD 图像传感器获取植物冠层图像，通过专用分析软件，获得植物冠层的相关指标和参数。
利用鱼眼镜头成像测量植物冠层数据，只操作一次即可，简化了传统测量方法要一天定点多次测量的繁复工作，而且利用图像法测量冠层可以主动避开不符合计算该冠层结构参数的冠层空隙部分，也可以躲开不符合测量计算的障碍物。
操作简单方便，是一种很好的作物育种工具。
作物冠层温度测量仪是主要用于测量作物在胁迫状态下的温度的，是确定农作物的冠层温度热点的设备。
我们都知道，植物水分状况直接反映植物生长，测量植物水分含量能够实现农业的精准灌溉，这是当今节水灌溉的必经之路。
而叶气温差和冠层温度可以很好地反映植物水分盈亏状况，此外，环境温度对植物开花等重要生长过程的影响也有研究，为进一步揭示植物本身与环境温度的关系，就必须要对植物体的“体温”进行测量。
TOP-500植物冠层温度测量仪是托普云农在吸收国内外先进技术的基础上，自主研发的一种现代化植物生理研究设备，它是通过菜单操作的线性光合有效辐射测量仪，用于拦截植物冠层中光线的测量，并计算叶面积指数。
它包括数据采集器和探杆。
探杆上包括80个独立的传感器，间隔-2-11cm ，测量400-700nm 波段内的光合有效辐射强度，其单位是μmol ms。
该仪器可手动操作，也可自动测量。
总而言之，使用植物冠层温度测量仪可以活体采集叶片温度实现叶温和温差的实时精准测量，该仪器具有结构合理，操作简单，数据存储量大等特点，是植物生理研究中的一项先进技术。
可以为农田作物选育优良品种和大田栽培等生产时间带来有利的指导作用，为农业生产带来各种便利，推动农业现代化步伐，保证农业丰产高质。
植物冠层分析仪TRAC-II
植物冠层分析仪TRAC-II
TRAC-II通过间隙大小分布及间隙率来检测叶面积指数，可用于森林、植冠等叶面积指数的检测，从而为森林碳汇与林业碳汇、作物长势等的研究提供依据。
TRAC-II由数据采集终端及智能传感器两部分构成，检测光合有效辐射，采用无线传感器网络交换数据，通过数据采集终端或计算机处理软件计算出结果。
智能传感器是叶面积指数检测仪的光量子数据获取及预处理部分。
只要手持本仪器在植物冠层下穿行或行走，即可获取叶面积指数、丛生指数、间隙率、光合有效辐射、光合有效辐射分量等植物冠层的参数。
特点：增加了数据采集终端现场处理功能，存储容量增大了256倍，采用了无线网络通信，提高了检测精度，减轻了传感器重量，升级并完善了处理软件到TRACWin 5.9.0版。
基本技术指标：存储容量：128MB；TF卡：最大4GB；屏幕：2.8吋彩色TFT触摸屏；320×240；；照相：30万像素，可记录植物外形；电池工作时间：传感器充电后使用120小时；辅助功能：通话、短信等；光合有效辐射：0-2000umol/m2s，精度：5%；电池：700mAh；供电：内部充电电池或外接5V电源；环境温度：0~50℃；尺寸：61x4x6 cm；重量：450g；检测参数：叶面积指数、光合有效辐射、丛生指数、间隙率、光合有效辐射吸收分量等；无线传输：ZigBee技术；便携化：最轻便的检测传感器，数据采集终端可独立完成叶面积指数的求算；主要部件：智能传感器、数据采集终端、充电器、TRACWin软件。
植物冠层数字图像分析仪的使用原理及注意事项
植物冠层数字图像分析仪的使用原理及注意事项叶面积指数（Leaf Area Index，LAI）是一个重要的生态系统结构参数，定义为某一树木或林分的叶片在地面上投影的总面积。
叶面积指数不仅直接反映植物的生长状况，而且影响着植物的许多生物、物理过程，如光合作用、呼吸作用、蒸腾作用、碳氮循环和降水截获等。
由于叶面积的指数是一个很好反映植物对于环境变化响应的指标，又与植被的光合作用、蒸腾作用、水分利用及净初级生产力、碳氮循环直接相关，特别是在研究植被生产力与遥感数据的关系模型方面，叶面积指数显示了巨大的应用前景，因此，叶面积指数的快速和准确测定显得十分重要。
LAI是研究从叶片水平推移到森林冠层的重要参数，是一个无量纲、随着叶子数量的变化而变化的参数。
LAI值变化范围：针叶林的为0.6～16.9；落叶林为6～8；年收获的作物为2～4；绝大部分生物群系为3～19。
LAI测量方法包括直接测量法和间接测量法。
直接测量法通过先测定所有叶片的叶面积，再计算LAI，叶面积测量方法有求积仪测定法、称重法、方格计算法、排水法、经验公式计算法、异速生长法等。
其中常用的有利用叶片形状的标准形状法、根据叶面积与叶重之间关系的称重法以及利用叶面积与胸径的回归关系推算叶面积的易速生长法。
因要剪下全部待测叶片，直接测量多数属于毁坏性测量，或至少会干扰冠层，叶片角度的分布，从而影响数据的质量，直接测量法费时、费力。
间接测量法，利用冠层结构与冠层内辐射与环境的相互作用这一可定量耦合关系，通过测定辐射的相关数据推断冠层的结构特征，具体有顶视法和底视法。
间接测量法可以避免直接测量法所造成的大规模破坏植被的缺点，不受时间的限制，获取数据量大，仪器容易操作，方便快捷，还可以测定一年中森林冠层LAI的季节变化。
间接测量法常用的仪器有托普云农TOP-1000植物冠层数字图像分析仪。
目前最常使用的是TOP-1000植物冠层数字图像分析仪，其特点是能现场读数，快速直接测量叶面积指数，并不受光线条件限制，能在不同光照下进行测量，但测量时不需太阳直射光线照射，TOP-1000可测量不同大小的冠层，仪器轻便易携，便于野外使用，低能耗，可以在野外长时间使用，还可以连接多种辐射感应器，能同时测量PAR等。
植物冠层分析仪的操作介绍
植物冠层分析仪的操作介绍什么是植物冠层分析仪植物冠层分析仪（Plant Canopy Analyzer）是一种用于测量植物覆盖度和植物冠层结构的工具。
它通过使用数字影像分析技术来获取大面积植被的生物学信息，例如植被密度、叶面积指数、植被高度等。
操作前准备在开始使用植物冠层分析仪之前，需要对设备进行一些准备工作：1.充电：确保设备电量充足，避免在使用过程中电力不足的情况发生。
2.测量站点准备：选择好测量站点，尽量避免有建筑物等遮挡物干扰。
3.数据记录与存储：选择与植物冠层分析仪兼容的软件，并测试是否可以成功连接。
操作步骤第一步：设备的设置将植物冠层分析仪放在测量站点上，按照设备说明书进行设置，例如语言选择、时间设置等。
第二步：连接电脑将植物冠层分析仪与电脑通过连接线（例如 USB）进行连接，并确保设备能够成功连接到电脑。
第三步：打开软件并设置参数打开植物冠层分析软件，选择合适的参数进行设置，如图像层面分析、数据存储位置、采集模式（自动/手动）等。
第四步：开始测量点击“开始测量”按钮，进行植物冠层分析。
在采集数据的同时，还可以通过软件实时查看相应的检测结果。
第五步：结束测量当完成了所需的测量时，可以选择结束测量并将数据存储到指定位置。
同时，还需注意将设备正确地关闭并存放好。
使用注意事项1.测量时尽量避免有建筑物、人行道、道路等遮挡物。
2.设备在测量前要进行一定的准备工作，如充电、设置时间等。
3.在测量过程中，要注意设备的保护，避免摔落、强震等情况。
同时也应避免设备长时间暴露在阳光直射下，防止电池、机器发热。
4.操作过程中，建议尽量在原地不要移动设备，以免影响测量数据的准确性。
结语本文介绍的是植物冠层分析仪的使用方法及操作注意事项。
虽然正确的使用方法可以提高设备的测量精度和效率，但我们还需要注意保护设备并遵守操作规程，以确保测量结果的准确性。
植物冠层分析仪(叶面积指数仪)
植物冠层分析仪(叶面积指数仪）
仪器型号：TOP-1300型
仪器介绍：
植物冠层分析仪用于各种高度植物冠层的研究，利用鱼眼镜头成像测量植物冠层数据，只操作一次即可，简化了测量方法，而且利用图像法测量冠层可以主动避开不符合计算该冠层结构参数的冠层空隙部分，也可以躲开不符合测量计算的障碍物。
仪器用途：
1、可用于农作物、果树、森林内冠层受光状况的测量和分析
2、可用于不同植物群体结构的比较
3、可对农田作物群体生长过程进行动态监测
4、适用于生态学野外植物群体动态监测的研究与教学
5、适用于农业、园艺、林业领域有关栽培、育种、植物群体对比与发展的研究与教学测试原理与方法：
采用了冠层孔隙率与冠层结构相关的原理，根据光线穿过介质减弱的比尔定律，植物冠层图象分析仪采用的是对冠层下天穹半球图像分析测量冠层孔隙率的方法，该方法是各类方法中最精确和最省力、省时、快捷方便的方法。
功能特点：
1、无损测量叶面积指数、叶片平均倾角以及冠层结构。
2、探头体积小巧，装在测杠上可任意角度测量植物冠层结构。
3、摄像头可自动保持水平。
4、USB接口，测量时连接电脑实时查看图像，即时选取所需图像并保存。
5、外接大容量锂电池，适用于野外工作和长时间测量。
6、测量冠层不同高度，可得到群体内光透过率和叶面积指数垂直分布图。
7、配有专用分析软件，有选择所需图像区域的功能（天顶角可分10区，方位角可分10区），可屏蔽不合理的冠层部分，仅对有效图像区域进行分析，使测量数据更加精确。
可测参数：
可测算植物冠层的太阳直射光透过率、天空散射光透过率、冠层的消光系数，叶面积指数和叶片平均倾角等。
植物冠层分析仪测量时的注意事项 分析仪如何操作
植物冠层分析仪测量时的注意事项分析仪如何操作植物冠层分析仪是一莳植物分析仪器，可广泛应用于农业生产和农业科研，为进行冠层光能资源调查，测量植物冠层中光线的拦截，讨论作物的生长发育、产量品质与光能利植物冠层分析仪是一莳植物分析仪器，可广泛应用于农业生产和农业科研，为进行冠层光能资源调查，测量植物冠层中光线的拦截，讨论作物的生长发育、产量品质与光能利用间的关系。
植物冠层分析仪测量时的注意事项：1、遮盖帽的用途从传感器的视野中去除太阳；从视野中去除操的影响；天空亮度不均匀；冠层内有明显的空隙；减小对测量样地尺寸的需要；减小了森林内必需的空地尺寸。
2、斜坡的影响应当使传感器保持与斜坡相匹配，而不是实际的水平。
3、样地尺寸的影响假如样地尺寸太小，要注意保证传感器的视野范围是冠层高度的3倍，可以接受去除第5个环的数据来解决这个问题，也可以接受察看帽的方法。
4、光线的需求直射的阳光：应尽可能避开直射的阳光，尽量在日出日落时或多云的天气进行测量，假如避开不了，那么需要注意：使用270度的遮盖帽或更小的视野遮盖帽；背对阳光进行测量，遮挡住日光和操本身；对植物冠层进行遮阴处理；天空云分布不均匀导致光线不均匀的天气条件：等待云彩飘过并遮挡了阳光时再进行测量。
适合光线条件：均匀的阴天或者散射光照下才能测量。
最易找到合适的测量时间往往是黎明之前和日落之后的瞬间。
作为一般原则，假如可以看到地上的影子或者林冠上有阳光照射的叶子，这时的天空的光照条件就没有充分。
5、叶片与传感器的距离限制一个叶片与传感器的距离是紧要的，太近将导致测量的误差。
简单的计算方法是依据接受的遮盖帽的角度来得到距离因子参数，再除以B值的重复次数，再乘以叶片的宽度，即得到最小需要的距离了。
假如距离无法缩小，可以考虑加添重复次数来解决这个问题。
6、冠层内的空隙（林窗）由于LAI是空隙比例的对数，那么可以的情况是取对数后进行平均，而不是平均后取对数。
假如一个视野内既有稠密的冠层又有稀疏的冠层，那么可以接受遮盖帽来削减其同时显现在同一视野的可能（这样将导致对叶面积指数的低估）。
几种冠层分析仪的介绍
冠层通常与植物的光能利用、生长发育有关，它会影响植物生态系统的能量交换以及作物产量。
对于冠层的研究分析，我们可以使用冠层分析仪获取相关数据，例如叶片倾角、叶面积指数等是描述植被形态结构的重要参数，它们对植被冠层内的能量传输和辐射分布过程有很大的影响。
叶片是植物与外界进行相互作用的一个重要器官，叶面积指数则是定量描述植被进行光合作用、呼吸作用、蒸腾作用的一个参数，被定义为单位地表面积上植被冠层叶面积的一半。
对于叶面积指数的地面测量方法，分为直接和间接测量。
在众多地面测量方法中，利用摄影成像技术获取植被叶面积指数是其中的一种重要分支。
托普冠层分析仪就是采用成像方法进行测量的，其基本原理是通过对植物冠层进行单一角度或者多角度拍照，并采用一种合适的分类方法，根据拍照的角度不同，进行处理后得到植物冠层单一角度或者多角度间隙率，然后根据间隙率模型推算叶面积指数。
农业生产中，在某一范围内，作物的产量随叶面积指数的增大而提高。
当叶面积增加到一定的限度后，冠层之间会发生叶片的重叠，光照无法充分利用，光合效率减弱，产量反而下降。
而冠层分析仪的应用，可以帮助技术人员了解和掌握作物冠层部分的受光状况，有助于农林业冠层研究工作的进行。
1、TOP-1000冠层分析仪：可广泛应用于农业生产和农业科研，为进行冠层光能资源调查，测量植物冠层中光线的拦截，研究作物的生长发育、产量品质与光能利用间的关系，本仪器用于400nm～700nm波段内的光合有效辐射（PAR）测量、记录。
测量值的单位是平方米/秒上的微摩尔（μmols-1m-2）。
2、TOP-1200植物冠层分析仪：采用可见/近红外光反射光谱技术和多通道光谱信息扫描技术，可快速测定植被表面参数、植物冠层信息、植物养分信息、土壤养分信息、环境参数、植物病虫害程度等；具体可分析植被指数RVI、NDVI、作物叶层含氮量、氮积累量、叶面积指数、叶干重等参数。
3、TOP-1300冠层图像分析仪（叶面积指数仪）：植物冠层分析仪可测量叶面积指数、叶片平均倾角、散射辐射透过率、不同太阳高度角下的直射辐射透过率、不同太阳高度角下的消光系数、叶面积密度的方位分布、冠层内外的光合有效辐射（PAR）等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家高新技术企业——杭州万深检测科技有限公司
一、用途：
用于植物（各类林木、果树等）冠层图像进行多参数、批量化的自动分析
二、主要功能特点：
1）、小巧便携，方便操作者随地非破坏性采集冠层半球图像
2）、★电动调节方位和水平，自动保持方向和水平（手机APP辅助找准后）
3）、可以任意定义图像分析区域（天顶角可分30区，方位角可分30区）
4）、★对较粗树木的树干遮挡，可在8-24个分位角上分别拍照，来自动合成忽略树干的冠层图。
可以手动、自动屏蔽不合理分区
5）、可自动分割冠层与天空，支持手动微调
6）、★内置多达9种分析方法，可多参数、批量化的自动分析
国家高新技术企业——杭州万深检测科技有限公司 7）、可记录采集地的经纬度、海拔，并根据经纬度解析具体地址
8）、可根据采集地GPS在地图上定位，并标注结果
9）、★支持高德地图、高德卫星地图、谷歌地图、谷歌卫星地图等多种地图源
三、可测量指标：
1）、叶面积指数
2）、叶片平均倾角
3）、总孔隙度
4）、丛生指数
5）、冠层开阔度
6）、冠层郁闭度
7）、场地开阔度
8）、UOC、SOC
9）、不同太阳高度角下的植物冠层孔隙度
10）、不同太阳高度角下的植物冠层消光系数
11）、叶面积密度的方位分布
12）、位置信息（经纬度、地址等）
国家高新技术企业——杭州万深检测科技有限公司
四、仪器主要技术参数：
1）、镜头成像角度：180°(180°鱼眼镜头) 、120°广角镜头
2）、手机分辨率：>800万像素
3）、测量范围：天顶角由0°～90°可分成3~30个区，方位角360°亦可分成
3~30个区
4）、工作温度：0～55℃
五、仪器基本组成：
1）、手持式自动稳定器
2）、180°鱼眼镜头、120°广角镜头
3）、LA-S植物冠层图像分析软件光盘及软件锁
4）、智能手机（64G华为/小米/一加品牌最近1年内出的新品）
5）、品牌一体机电脑（酷睿双核CPU /4G内存/1G独立显卡/500G硬盘/ 19.5”彩显 /无线网卡）（选配）
国家高新技术企业——杭州万深检测科技有限公司
杭州万深检测科技有限公司生产及销售自动考种仪,根系分析仪,浮游生物（藻类、浮游动物）智能鉴定计数仪,大米外观品质检测仪,自动菌落计数仪,抑菌圈测量仪,抗生素效价测定仪,叶面积仪,冠层仪,线序检测仪等仪器设备，更多详情请拨打联系电话或登录官网咨询。
