水泥标准稠度用水量检测注意事项
标准稠度用水量试验
标准稠度用水量试验
首先，进行标准稠度用水量试验前，需要准备好所需的实验设
备和试剂。
通常情况下，试验所需的设备包括称量瓶、量筒、搅拌
器等，试剂包括纯净水和待测物质。
在准备实验设备和试剂的过程中，需要确保设备干净无尘，试剂纯度高，以避免外部因素对实验
结果的影响。
接下来，按照标准稠度用水量试验的操作流程进行实验。
首先，使用称量瓶准确称取一定量的待测物质，然后将其溶解于一定量的
纯净水中，使用搅拌器充分搅拌混合。
在搅拌的过程中，需要注意
保持搅拌速度和时间的一致，以确保每次实验的操作条件相同。
随后，使用量筒准确测量溶液的体积，记录下实际使用的水量。
在记录实验数据时，需要注意保持数据的准确性和完整性。
每
次实验结束后，应当及时将实验数据记录在实验记录表中，并进行
仔细核对和复核。
在实验数据记录的过程中，需要注意保持数据的
清晰和规范，以便后续数据分析和结果评定。
最后，进行数据分析和结果评定。
根据实验数据和相关计算公式，可以得出标准稠度用水量试验的结果。
在对实验结果进行评定
时，需要考虑实验的准确性、可重复性和稳定性，以确保实验结果的可靠性和科学性。
总的来说，标准稠度用水量试验是一个重要的实验环节，对于工业生产和科学研究具有重要意义。
在进行实验时，需要严格按照相关规范和标准进行操作，确保实验的准确性和可靠性。
同时，对实验数据和结果需要进行仔细的记录和分析，以得出科学的结论和评定。
通过规范的实验操作和科学的数据分析，可以为工业生产和科学研究提供有力的支持和保障。
T 0505-2005 水泥标准稠度用水量、凝结时间、安定性检验方法3
T 0505-2005 水泥标准稠度用水量、凝结时间、安定性检验方法39.3沸煮9.3.1调整好沸煮箱内的水位，使之在整个沸煮过程中都能没过试件，不需中途添补试验用水，同时保证水在30min±5min内能沸腾。
9.3.2脱去玻璃板取下试件，先检查试饼是否完整（如已开裂、翘曲，要检查原因，确定无外因时，该试饼已属不合格品，不必沸煮），在试饼无缺陷的情况下将试饼放在沸煮箱的水中箅板上，然后在30min ±5min内加热至水沸腾，并恒沸3h±5min。
9.4结果判别沸煮结束后，即放掉箱中的热水，打上箱盖，待箱体冷却至室温，取出试件进行判别。
目测试饼未发现裂缝，用钢直尺检查也没有弯曲（使钢直尺和试饼底部紧靠，以两者间不透光为不弯曲）的试饼为安定性合格；反之为不合格。
当两个试饼判别结果有矛盾时，该水泥的安定性为不合格。
6试验报告试验报告应包括以下内容：（1）要求检测的项目名称；（2）试样编号；（3）试验日期及时间；（4）仪器设备的名称、型号及编号；（5）环境温度和湿度；（6）执行标准；（7）使用检测方法；（8）水泥试样的标准稠度用水量、凝结时间、安定性；（9）要说明的其它内容。
条文说明本方法参照GB/T1346—2001修改，而GB1346—2001又与ISO9597：1989等效（eqv）。
相对于原方法（GB1346—1989），在标准稠度方面新方法规定，采用试杆法为标准法，相应试锥法为代用法；在安定性方面，采用雷氏法为标准法，而试饼法为代用法，当有矛盾时，以标准法为准。
在新标准中，由于仪器设备的改变，所以初凝时间由“试针沉至距底板2mm—3mm，即为水泥达到初凝状态”修改为“试针沉至距底板4mm±1mm，即为水泥达到初凝状态”。
终凝时间的测定修订改用安装环形附件的专用试针，使得终凝时间的测定更为直观。
在水泥净浆加水搅拌后，可能发生异常凝结现象。
这种早期凝结又分为假凝和瞬凝。
水泥标准稠度用水量测定

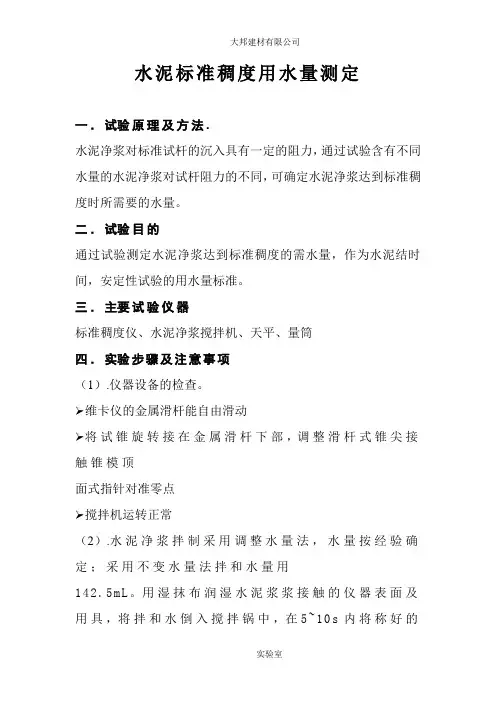

水泥标准稠度用水量测定
一．试验原理及方法.
水泥净浆对标准试杆的沉入具有一定的阻力，通过试验含有不同水量的水泥净浆对试杆阻力的不同，可确定水泥净浆达到标准稠度时所需要的水量。
二．试验目的
通过试验测定水泥净浆达到标准稠度的需水量，作为水泥结时间，安定性试验的用水量标准。
三．主要试验仪器
标准稠度仪、水泥净浆搅拌机、天平、量筒
四．实验步骤及注意事项
（1）.仪器设备的检查。
维卡仪的金属滑杆能自由滑动
将试锥旋转接在金属滑杆下部，调整滑杆式锥尖接触锥模顶
面式指针对准零点
搅拌机运转正常
（2）.水泥净浆拌制采用调整水量法，水量按经验确定；采用不变水量法拌和水量用
142.5m L。
用湿抹布润湿水泥浆浆接触的仪器表面及用具，将拌和水倒入搅拌锅中，在5~10s内将称好的
500g水泥加人水中，放置在搅拌机锅座上，升至搅拌位置，启动搅拌机，低速搅120s，停15s，高速搅120s停机。
（3）.标准稠度用水量的测定。
将拌制好的试样装入锥模中，用小刀插捣，轻轻振动数次，刮去多余的净浆；抹平后迅速放到维卡仪上的固定位置上。
将试锥降至锥尖与净浆表面接触，拧紧螺丝1~2s后，突然放松，使试锥自由沉入净浆。
到试锥停止下沉或释放试锥30时记录试锥下沉深度（S）。
注：a.整个操作过程应在搅拌后1.5m in内完成
b.用调整水量法，以试锥下沉深度（28±2）mm 时的净浆为标准稠度净浆
c.用不变水量法则规定时，按时（12.9）计算标准稠度用水量，若试锥下沉深度小于13mm，应改用调整水量法测定。
水泥标准稠度用水量的实验流程图

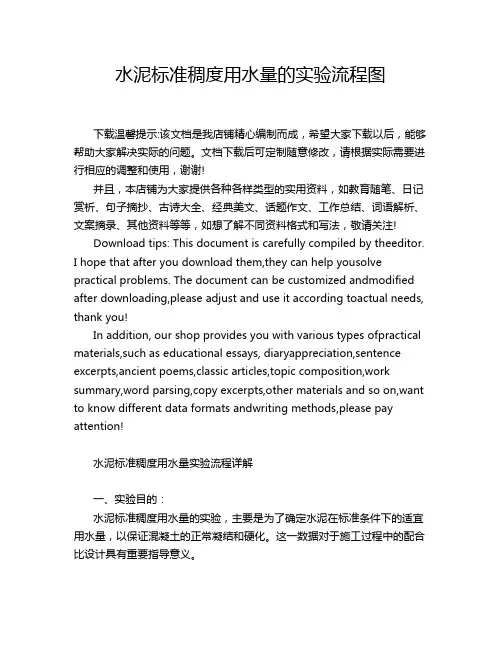

水泥标准稠度用水量的实验流程图下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!水泥标准稠度用水量实验流程详解一、实验目的：水泥标准稠度用水量的实验，主要是为了确定水泥在标准条件下的适宜用水量，以保证混凝土的正常凝结和硬化。
水泥标准稠度用水量、凝结时间、安定性检验操作规程
水泥标准稠度用水量、凝结时间、安定性检验操作规程1、标准稠度凝结时间用的维卡仪及附件均应符合标准规定的要求。
（1）维卡仪底座放置要平稳，金属棒上下滑动必须灵活。
（2）测定标准稠度时，试模与底板在维卡仪的中心且定在试杆下。
（3）测定凝结时间时，换上的试针要垂直，表面要光滑，顶端应为平面，如发现有弯曲时不能使用。
（4）校对好仪器零点。
a、测标准稠度用水量时，将试杆接触到水泥浆顶面的位置时把指针水平地对准标尺上零点，并将指针固紧。
b、测定凝结时间时，将圆模放在玻璃板上，把金属圆棒下降到试针接触玻璃板0标尺上所指示的刻度作为零点，并将指针固紧。
2、定期检查调整搅拌叶与锅的间隙，使之在2±1mm范围内（一般三个月至半年检查一次）。
当要检查或调整间隙时，可将电机尾部护罩折下，通过拨转风扇叶轮带动搅拌叶转动进行，切勿直接用手扭动搅拌叶转动，以免损坏内部齿轮和搅拌轴。
3、使用前应开空车观察机器是否运转正常，自开动机器起120秒内慢转，停15秒，120秒快转是否自动停车，如不符合标准规定，应及时调整。
4、检查雷氏夹质量（1）先将雷氏夹指针朝上放在测定仪底座的凹圆柱上，前靠至雷氏夹指针与标尺接触，读出并记下两针尖之间的距离A，精确到0.5mm。
（2）然后取下雷氏夹，一根指针穿入吊绳，另一根指针穿入砝码挂绳，使雷氏夹指针朝左悬吊起来，并与横标尺相接触，读出并记下两针尖之间的距离Ｂ，精确到0.5mm。
（3）当B-A的数值在17.5±2.5mm即15～20mm范围内，且雷氏夹取下后两针间距恢复到原来数值时，该雷氏夹质量合格，反之则为不合格需要更换。
5、检查沸煮箱是否漏水、漏电，控制器是否正常，不符合标准要及时修理。
6、每次试验结束后，须将搅拌锅、叶片等擦洗干净，并保持仪器外观整洁。
7、搅拌锅升降装置可通过调整升降滑轨侧面的螺钉调节，要经常注油润滑，以保证滑轨间隙配合良好，延长使用寿命。
水泥标准稠度用水量检测
水泥标准稠度用水量检测水泥是建筑材料中常用的一种材料，广泛应用于建筑工程中的混凝土制作。
水泥的质量和稠度对混凝土的性能和耐久性起着决定性的作用。
为了确保混凝土的质量，需要对水泥的标准稠度用水量进行检测。
本文将介绍水泥标准稠度用水量检测的方法和步骤。
一、水泥标准稠度用水量的意义水泥的标准稠度用水量是指在一定条件下，用于制备标准砂浆的水量。
标准稠度用水量的准确测定可以保证混凝土的强度和稳定性，从而确保建筑物的安全性与耐久性。
合理选择适当的水泥标准稠度用水量可以提高混凝土的工作性能，降低施工难度，提高工作效率。
二、水泥标准稠度用水量检测的方法1. 实验室法检测：实验室法检测是一种准确可靠的方法，适用于科研、质检等场合。
具体步骤如下：a. 取一定质量的水泥，加入适量的标准砂子；b. 在标准条件下，使用试验设备进行试验，记录水泥砂浆的流动度和比重；c. 根据流动度和比重数据，计算出水泥标准稠度用水量。
2. 现场法检测：现场法检测是一种简便、快捷的检测方法，适用于工地施工和日常质量监督。
具体步骤如下：a. 准备好称量设备和搅拌设备；b. 按照一定比例称取水泥和标准砂子；c. 在工地现场，进行现场混凝土砂浆试验；d. 根据试验结果和经验，确定水泥标准稠度用水量。
三、水泥标准稠度用水量检测的注意事项1. 测试时要确保试样的均匀性，避免出现不均匀现象对测试结果的影响；2. 测试过程中要注意安全，避免水泥粉尘对身体的伤害；3. 测试时要避免操作误差，保证测试的准确性和可靠性；4. 在现场检测时，要注意环境条件对测试结果的影响，如温度、湿度等。
四、水泥标准稠度用水量检测的结果分析水泥标准稠度用水量的检测结果可以通过与标准值进行比较来评估水泥的质量。
如果检测结果偏离标准值较大，可能意味着水泥的质量存在问题，需要进一步检查和调整。
通过水泥标准稠度用水量的检测结果，可以评估混凝土的浇筑性能和工作性能，从而指导工程施工和质量管理。
标准稠度用水量试验
标准稠度用水量试验一、引言。
标准稠度用水量试验是指在一定条件下，通过对混凝土中水泥的用量和水的添加量进行试验，来确定混凝土的稠度，以保证混凝土的施工质量。
稠度是混凝土的一个重要性能指标，它直接影响着混凝土的流动性、坍落度和工作性能。
因此，进行标准稠度用水量试验对于保证混凝土的质量和施工效果具有重要意义。
二、试验原理。
标准稠度用水量试验是根据混凝土的配合比和施工要求，确定混凝土的坍落度，从而确定混凝土的稠度。
试验过程中，首先确定混凝土的配合比，然后在一定的条件下，逐渐添加水，并进行搅拌，直到混凝土的坍落度符合要求为止，记录下所添加的水量，即为标准稠度用水量。
三、试验步骤。
1. 准备试验材料，水泥、砂、碎石、水、试验设备等。
2. 确定混凝土配合比，按照设计要求确定混凝土的配合比，包括水灰比、砂率、石粉率等。
3. 进行试验，按照配合比将水泥、砂、碎石混合，然后逐渐添加水，并进行搅拌，直到混凝土的坍落度符合要求为止。
4. 记录数据，记录下所添加的水量，同时记录混凝土的坍落度。
5. 分析结果，根据试验数据进行分析，确定标准稠度用水量。
四、注意事项。
1. 混凝土试验时，要严格按照设计要求进行配合比的确定，确保试验结果符合实际施工需要。
2. 在试验过程中，要严格控制水的添加量，避免过多或过少造成试验结果的偏差。
3. 在记录数据时，要准确记录每次添加的水量和混凝土的坍落度，以便后续的数据分析和结果确定。
4. 试验结束后，要对试验设备进行清洗和消毒，保证设备的清洁和安全。
五、试验结果分析。
通过标准稠度用水量试验，我们可以得到混凝土的标准稠度用水量，这对于实际施工中的混凝土配合和施工质量具有重要意义。
通过合理控制混凝土的稠度，可以保证混凝土的流动性和坍落度，提高混凝土的施工效率和质量。
六、结论。
标准稠度用水量试验是确定混凝土稠度的重要试验方法，通过严格按照试验步骤进行试验，可以得到准确的试验结果，从而保证混凝土的施工质量。
标准稠度用水量试验
标准稠度用水量试验
一、试验目的。
本试验旨在确定标准稠度用水量，以确保混凝土的流动性和稠度符合工程要求。
二、试验原理。
混凝土的流动性和稠度受水灰比、水泥用量、砂率、石粉率等影响，通过试验确定标准稠度用水量，可以有效控制混凝土的流动性和稠度。
三、试验步骤。
1. 准备试验材料，水泥、砂、骨料、水；
2. 根据设计配合比确定水泥用量、砂率、石粉率等；
3. 按照设计配合比配制混凝土试样；
4. 在试验台上进行标准稠度用水量试验；
5. 测定混凝土的塑度、坍落度等指标；
6. 根据试验结果确定标准稠度用水量。
四、试验注意事项。
1. 试验过程中要注意安全，严格遵守操作规程；
2. 试验材料要符合国家标准，确保试验结果准确可靠；
3. 试验操作要仔细，确保数据准确；
4. 试验结果要进行统计分析，得出合理的标准稠度用水量。
五、试验结果分析。
通过试验得出的标准稠度用水量，可以有效控制混凝土的流动性和稠度，保证混凝土的工程质量。
同时，可以根据不同的工程要求，调整水灰比，以满足不同工程的需要。
六、结论。
标准稠度用水量试验是保证混凝土工程质量的重要环节，通过
合理确定标准稠度用水量，可以保证混凝土的流动性和稠度符合工
程要求，提高混凝土的施工性能和工程质量。
七、参考文献。
1. 《混凝土技术规程》。
2. 《混凝土工程施工规范》。
3. 《建筑材料试验方法标准》。
八、附录。
试验数据表格。
以上就是标准稠度用水量试验的相关内容，希望对您有所帮助。
标准稠度用水量试验
标准稠度用水量试验
标准稠度用水量试验是指在一定条件下，通过一系列试验方法，确定混凝土中
水泥的最佳用量，以达到所需的稠度和强度。
这一试验对于混凝土的配合比设计和质量控制具有重要意义。
下面将详细介绍标准稠度用水量试验的步骤和注意事项。
首先，准备工作。
在进行试验前，需要准备好所需的设备和材料，包括试验模具、振实台、搅拌机、天平、量筒、搅拌钢棒等。
同时，还需要准备好水泥、砂、骨料等原材料，以及试验所需的标准砂浆和混凝土试块。
其次，进行试验。
首先根据设计要求确定试验配合比，然后按照标准的搅拌方法，将水泥、砂、骨料和水混合搅拌成砂浆或混凝土。
在搅拌的过程中，需要控制好水泥的用量和水的添加量，以保证混凝土的稠度符合要求。
接着，将混凝土倒入试验模具中，并在振实台上进行振实，以排除空隙和提高混凝土的密实度。
最后，将试验模具放置在恒温恒湿的环境中养护，待混凝土凝固后进行抗压强度试验。
最后，注意事项。
在进行标准稠度用水量试验时，需要注意以下几点，首先，
严格按照标准的试验方法和要求进行操作，确保试验结果的准确性和可靠性。
其次，控制好水泥的用量和水的添加量，避免出现过稀或过稠的混凝土。
最后，及时记录试验过程中的各项数据和观测结果，以便后续分析和总结。
总之，标准稠度用水量试验是混凝土质量控制中的重要环节，通过合理的试验
方法和严格的操作，可以确定最佳的水泥用量，保证混凝土的稠度和强度符合设计要求。
希望本文介绍的试验步骤和注意事项能够对相关人员在实际工作中有所帮助。
实验二水泥标准稠度用水量
实验⼆⽔泥标准稠度⽤⽔量实验⼆⽔泥标准稠度⽤⽔量、凝结时间、体积安定性测试（⼀）⽔泥标准稠度⽤⽔量的测定【实验⽬的】（1）标准稠度：具有⼀定质量和规格的圆柱体在不同稠度的⽔泥浆体中⾃由沉落时，由于浆体阻⼒不同，锥体沉⼊深度也不同。
当圆柱体沉⼊达到标准值时，浆体的标准稠度即为⽔泥标准稠度。
（2）通过本实验测定⽔泥净浆达到标准稠度的⽤⽔量，做为⽔泥的凝结时间、体积安定性试验⽤⽔量的标准。
（3）进⼀步了解标准稠度、标准稠度⽤⽔量的概念。
（4）测定⽔泥净浆达到标准稠度时的⽤⽔量。
（5）分析标准稠度⽤⽔量对⽔泥凝结时间、体积安定性等的影响。
【实验原理】通过试验不同含⽔量⽔泥净浆的穿透性，以确定⽔泥标准稠度净浆中所需加⼊的⽔量。
⽔泥标准稠度⽤⽔量的测定有调整⽔量和固定⽔量两种⽅法，如有争议时以调整⽔量法为准。
1.调整⽔量法调整⽔量法通过改变拌和⽔量，找出使拌制成的⽔泥净浆达到特定塑性状态所需要的⽔量。
当⼀定质量的标准试杆（锥）在⽔泥净浆中⾃由降落时，净浆的稠度越⼤，试杆（锥）下沉的深度（S）越⼩。
当试杆（锥）下沉深度达到规定值[S=（28±2）mm]时，净浆的稠度即为标准稠度。
此时100g⽔泥净浆的调⽔量即为标准稠度⽤⽔量（P）。
2．固定⽔量法当不同需⽔量的⽔泥⽤固定⽔灰⽐的⽔量调制净浆时，所得的净浆稠度必然不同，试杆（锥）在净浆中下沉的深度也会不同。
根据净浆标准稠度⽤⽔量与固定⽔灰⽐时试杆（锥）在净浆中下沉深度的相互关系统计公式，⽤试杆（锥）下沉深度算出⽔泥标准稠度⽤⽔量。
也可在⽔泥净浆稠度仪上直接读出标准稠度⽤⽔量（P）。
【仪器设备】⽔泥净浆搅拌机；标准维卡仪（⽔泥标准稠度、凝结时间测定仪）【实验步骤】（1）试验前必须检查仪器⾦属杆应能⾃由滑动，试杆⾄试模顶⾯位置时，指针应对准标尺零点；搅拌机应运转正常等。
（2）拌和⽤⽔量：采⽤调整⽔量⽅法时，按经验确定；采⽤固定⽔量⽅法时，⽤⽔量为142.5ml，精确⾄0.5ml。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥标准稠度用水量检测注意事项
水泥标准稠度用水量是指水泥净浆在某一用水量和特定测试下达到的稠度，把这一稠度和用水量称为水泥的标准稠度。
水泥标准稠度用水量是水泥质量的重要指标，一般来说，水泥标准稠度用水量小，则混凝土单位需水量少，外加剂掺加量少，强度高，耐久性比较好。
（1）量具
测试水泥标准稠度用水量前，应对量水器具和电子天平进行校准。
若量水器具精度不符合要求，宜使用精度为≤0.1g的电子秤进行称水。
采用代用法测水泥标准稠度用水量时，应根据纯水（蒸馏水）质量、试验室温度对应的水的密度计算出加入拌合水的体积。
（2）搅拌设备
试验时，经常发现一些实验员在进行水泥净浆搅拌时，为了使锅底的水泥充分搅拌，经常会用手上托托搅拌锅，使搅拌叶片和锅底直接接触数秒钟，长期如此操作，快速转动的搅拌叶片与锅底碰撞会使得锅体、叶片变形。
搅拌叶片与锅体间隙将发生变化，同时也会导致与叶片刚性连接的轴弯曲使搅拌浆体不均匀，产生检验偏差。
在进行水泥标准稠度用水量测试前，应对搅拌机叶片与锅底、锅壁的工作间隙值进行测量，其工作间隙在允许偏差（2±1）mm范围内。
当搅拌机叶片与锅底、锅壁的间隙增大时，净浆搅拌不均匀，标准法试杆沉入距底板值出现0～8mm的不正常数据，工作间隙值越大，数据离散率越大，很难找到标准稠度用水量，甚至产生误判。
此外，搅拌锅内壁锈蚀、轴承变弯、叶片变形或磨损均会影响检测结果。
（3）测试设备
测定试验前，应将维卡仪垂直放稳，且不宜在有明显振动的环境中操作。
在进行水泥标准稠的用水量测试时，不应同时进行水泥胶砂成型、胶砂流动度测定等具有震动的试验。
胶砂进行振实成型与进行流动度测定时候所产生的震动波会增加维卡仪中滑动杆在水泥净浆中的下落距离。
试验测试前，应查看是否有水泥扬尘，粉尘粘附在维卡仪滑动杆上，致使滑动阻力增加，降低试杆下沉深度，直接影响测定结果。
试验结束后应及时用湿抹布清洁维卡仪表面粘附的水泥浆体，再用洁净的干抹布擦干净维卡仪表面附着的水（不得涂抹各类油脂）。
清理维卡仪过程中不得使用钢丝刷等直接清洁滑动杆，滑动杆与试杆、滑动杆与试锥（含固定螺丝、标尺指针）表面不应碰伤或存在锈斑，以免滑动部分质量偏离（300±1）g范围，
引起下沉深度发生改变。
（4）净浆装模
GB/T1346-2011规定“拌和结束后，立即取适量水泥净浆一次性将其装入已置于玻璃板上的试模中，浆体超过试模上端，用宽约25mm的直边刀轻轻拍打超出试模部分的浆体5次以排除浆体中的孔隙”。
标准中没有详细介绍装模过程，实践中不同人员的操作手法会产生一些差别。
如果完全按照GB/T1346-2011中标准稠度用水量测定方法（标准法）中的规定，不添加任何其他步骤进行试验，在试模制作成型后，从试模下方的玻璃板观察试模内部，明显可看试模底部存在大量气泡和孔隙。
其原因是试模的形状是上窄下宽的梯形，水泥净浆是一次性装入置于玻璃板上的试模，水泥净浆不能完全填充试模内部空间，即使之后用宽约25mm的直边刀轻轻拍打超出试模部分的浆体5次也并不能消除试模中的孔隙和气泡。
（5）检验过程控制时间
称好水泥和水后，在往搅拌锅内先倒水再加水泥（防溅出），时间控制在5～10s内。
净浆搅拌结束后，在在50s内完成装膜，装模后将试模放置在维卡仪上（调整圆模中心与试杆对准、试杆接触净浆表面指针调零、紧固及松开螺丝）时间控制在10s内。
从装模到测试结束时间不超过90s，一旦超过90S,试杆下沉深度减少2mm～3mm。
