三相电力分析仪操作规程

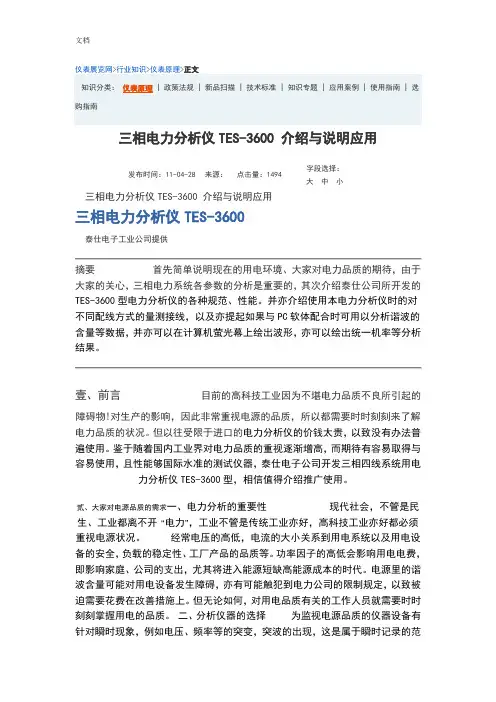

三相电力分析报告仪TES-3600介绍与说明书应用
仪表展览网>行业知识>仪表原理>正文知识分类：仪表原理 | 政策法规 | 新品扫描 | 技术标准 | 知识专题 | 应用案例 | 使用指南 | 选购指南三相电力分析仪TES-3600 介绍与说明应用发布时间：11-04-28 来源：点击量：1494 字段选择：大中小围。
当然就需要使用专用的记录仪器设备。
另一种监视电源品质的仪器设备系针对经常性的各种参数的掌握，早期用电状况单纯的时代，说“电源品质”主要就是指这一部分，而这是对电源的最基本要求。
对这类需求，过去电源状况都必须各别靠电压表、电流表、电力表、无效电力表、功因表．．．等才能读取。
而不仅需要这么多各式各样的电表，还需要接线、读表、记录。
如果进一步想看波形时尚需要搬出示波器，想了解谐波的状况则必须另接谐波分析仪等。
当然以上仪器设备是必备仪器，但种类繁杂，都需要校正、保管、维护、接线．．．等，对现场工作人员是一大负担。
为减轻这类繁杂工作，简化接线工作减少错误，本公司开发“电力分析仪”TES-3600，经多方实用结果颇受各爱好者的称赞，因此拟藉本刊简介供关心电力品质的读者参考。
参、介绍TES-3600一、外观二、规范 (一)一般规格如表5(二) 电气规格(于23℃±5℃) 如表6(三) 记忆功能有如表7的功能肆、应用接线例一、接线 (一) 单相二线(1P2W)式电力系统目前台湾的一般家庭、商店、办公室等的用电的配线是单相三线(1P3W)式为主，虽然单相二线式只能算是其中的一部分，但大家面前正在使用中的电源当然是单相二线式。
所以当你需要了解目前你正在使用当中的例如计算机的电力的状况时，当然需要以如图1所示的接线测试。
取样得测试内容如表1所示。
显示画面如图2。
(二) 单相三线(1P3W)式电力系统台湾的一般110 V／220 V配线是单相三线(1P3W)式为主，需要以如图3所示的接线测试。
取样接线及得测试内容如表2所示。
显示画面如图4。
HIOKI 3196电力测量分析仪 说明书
通过LAN调制解调器进行远程控制和数据收集全量程的钳形电流传感器(量程从500mA到5000A AC，5种类型) 9624 PQA-查看软件 灵活的PC分析■观察电力波形 ■异常波形的记录■谐波测量 ■闪变的测量当谐波的组成部分过大时，会引起严重的故障，例如：马达／变压或烧毁连接超前相位电容器的反应器等。
因为这种现象循环往复，可能引起灯光闪烁或装置发生故障。
转换器将电压线数目降低至最小。
9339箱子的上部放2. DMM 显示（数值显示）方便电力线管理的电压和电流不平衡率的显示矢量显示谐波显示（图解和列表显示）适合确认谐波的发生状况、流入／流出状况电压波动的显示谐波波动的显示闪变的显示（ＩＥＣ闪变显示）显示Pst和Plt值如每10分钟一个图。
显示光标值（指定间隔内的最大、最小值）。
即使设定了一个长间隔也能精确的捕捉瞬间的电压波动。
上的时间轴将被放大。
显示蓝色标记（ 标记）确认电流输入值当通过使用设备的内存储事件,被自动存储的事件可达个，或利用PC卡存储事件高达1000个。
发生中断的同时显示电压和电流的波形。
证实光标所显示的值一瞥之下可以很明显的几次看见每个事件。
在测量它们的同时,也能检查事件。
为光标选择的事件显示数据的详细说明。
扩大暂态波形的显示暂态显示范围在4ms内可以立刻设置所有的初始值，以确保精确的捕捉复杂的电力异常。
蜂巢式行9339 携带箱96619669线长: 3米线长: 3米线长: 3线长600V（软箱）9458 AC转换器100～2401.2 A 50/60 Hz104W×51H×18Dmm,250g9459 电池阻7.2 V DC,2700 mAh380W×560H×260Dmm,6.3kg。

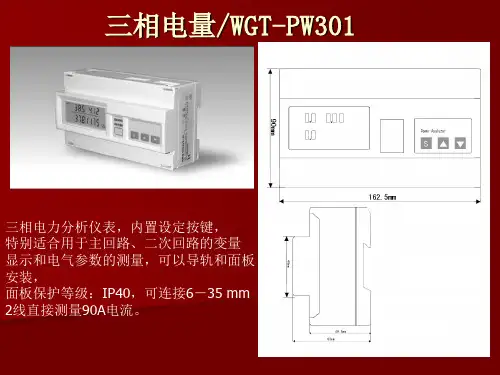

三相电量检测仪要点
> 720KÙ > 720KÙ > 1.97MÙ > 400KÙ 5(10) A < 0.3VA < 4VA
50 to 60 Hz
可设定项
口令 1st level 2nd level
数目最大数： 3位 对设定数据进行双重保护
口令 “0”,无保护 口令从 1 -1000, 保护所有设定数据
视在功率 (@ 25°C ± 5°C,
R.H. ≤ 90%) 电度 (@ 25°C ± 5°C,
R.H. ≤ 90%)
谐波 失真 (@ 25°C ± 5°C,
R.H. ≤ 90%) Ib 5A Ib 20A
±2% RDG ±1DGT (sinϕ 1,
0.05Ib至 Imax, 在Un 范围 ;sinϕ 0.5L, sinϕ 0.5C,
S ：按 S 键进入设定界面 △：显设示定模模式式: 向: 向上上翻翻动动各功个能测和量增值加设定值 ▽： 设定模式: 向下翻动功能和增加设定值
显示模式: 向下翻动各个测量值
N-P：新口令，修改新口令
SYS：测量类型选择，3p.n：3相4线，3p：3相3线
Ct.r：电流变比设定（60/5，设定为12）
Ut.r：电压变比设定（低压不设，10KV/100v,设定为100）
P.i.t：功率计算时间设定，1-30分可选
主
Adr：通讯地址可选（0－255） THD:是否检测谐波
菜 Fis：数字过滤设定
单
Fic：显示过滤时间设定 End：结束
RESET TOTAL：重置总电度
RESET PAR： 重置分相电度
version) 自供电或外部电源供电: 230V, 50-60Hz 面板保护等级: IP 40 面板尺寸: 9 DIN模块 RS 422/485 通讯模块输出
FLUKE434_435_入门
挂带
分析仪还配有一根挂带。下图显示如何正确地将挂带系在 分析仪上。
5
Fluke 434/435
入门
亮度： 按此可调暗或调亮背照灯。 调暗亮度可 节省电池电量。要增加亮度，按住 5 秒 钟。 显示屏的对比度调节在下一节‘菜单导览’中加以解释。 锁定键盘可方便进行无人测量：
ENTER
按住 5 秒钟（ 盘。
对比度调整：
F4
F5
重复按此键向上移动菜单。
7
Fluke 434/435
入门
对于单相测量，请使用电流输入端 A（L1）和电压输入地 线（Ground）、N 端（中性线）及 A 相（L1）。 A（L1）是所有测量的基准相位。 在开始任何测量之前，先针对您想要测量的电力系统的线 路电压、频率及接线配置设置好分析仪。这将在“设置分析 仪”一节中加以解释。
安全须知： 请先阅读
Fluke 434/435 型 Three Phase Power Quality Analyzer — — 以下简称作“分析仪”，符合以下安全性标准： IEC/EN61010-1-2001, CAN/CSA C22.2 编号 61010-1-04, UL 标准第 61010-1 号, 测量、控制和实验室用电气设备的 安全要求，第 1 部分：一般要求, 安全等级：600 V CAT IV 1000 V CAT III 污染等级 2 务必依照用户手册的规定使用本分析仪及其附件。否则， 分析仪及其附件提供的保护可能会失效。 警告一词代表对使用者构成危险的情况或行为。 小心一词代表对分析仪可能造成损坏的情况或行为。
图 1. 分析仪与三相配电系统的连接
8
入门 测量模式快速概览
测量模式快速概览
本节提供了所有测量模式的概览。 分析仪的屏幕信息及功能键的使用将在接下来两章中更详细解释。
三相电力分析仪安全操作及保养规程
三相电力分析仪安全操作及保养规程前言三相电力分析仪是一款高精度、高灵敏度的电力监控仪器，可以实时监测电力负载的供、需、储能等情况。
然而，由于使用过程中可能存在一定的风险，为了保障工作者的人身安全和设备的正常运行，本文档对三相电力分析仪的安全操作和保养进行详细介绍。
安全操作规程环境检查在使用三相电力分析仪前，需要检查使用环境是否符合要求。
首先需要检查电源的电压是否与设备对应，以及接线是否正确牢固。
同时需要确保使用的电源线没有磨损或断裂，并且不与其他电源线交叉。
另外还需要检查设备是否处于干燥、通风、清洁的环境中，这样可以避免设备受潮、短路等问题。
操作流程在正式操作前，需要先认真阅读三相电力分析仪的操作手册，以了解仪器的使用方法和注意事项。
在进行实际操作过程中，需要按照以下步骤进行：1.打开电源，待设备开机完毕后，在仪器操作界面上确认设备连接状态和显示数据是否正常；2.关注工作电压、电流的大小，以及三相功率、功率因素的情况，保持数据的稳定性，检查电流传感器的正确性；3.选择相应的参数和设置功能，如记录数据、生成报告等；4.操作结束后，及时关闭仪器电源，在未关闭前不可进行断电等任何操作。
安全事项三相电力分析仪的使用过程中，需要注意以下安全事项：1.禁止在设备自检期间进行操作；2.禁止拆卸仪器外壳，以及擦拭清洗仪器的内部和绝缘部分；3.定期检查电源线、连接线、传感器等是否有损坏或老化，如发现问题及时更换；4.严禁在设备工作过程中用手接触电器设备或其周围的器材；5.禁止在潮湿、高温、高压等环境下使用设备；6.若设备在使用过程中出现异常情况，应立即关闭电源，排除故障后再继续使用。
保养规程日常保养三相电力分析仪是一款高精度的电力监测仪器，为了保证仪器的精度和使用寿命，需要进行以下日常保养：1.定期对仪器进行清洁，同时保持仪器干燥、通风、无尘的状态；2.定期检查电源线、连接线、传感器等，确保无损坏或老化；3.对记录的数据进行定期清理和备份，确保数据不会因存储问题而丢失；4.对传感器进行校准，确保监测数据的准确性。
WT E功率分析仪操作规程
**规程*********** WT1806E高精度功率分析仪操作规程20**年**月**日发布20**年**月**日实施***************WT1806E高精度功率分析仪操作规程1 目的为了指导检验人员或其他使用人员WT1806E高精度功率分析仪的正确使用和保养方法，确保其量值准确、可靠、稳定和延长其使用寿命，特制定本规程。
2 范围本规程适用于中心配备的WT1806E高精度功率分析仪。
3 引用文件《WT1800高精度功率分析仪入门指南》、《WT1806E高精度功率分析仪操作手册》。
4 概述用途横河WT1806E数字功率分析仪集六个模块的输入于一体，一台仪器可同时测量两组三相系统，广泛应用于变频器、电机驱动器、照明系统、不间断电源、飞机电力系统、变压器测试和其它功率转换设备。
主要技术指标WT1806E功率分析仪主要技术参数1. 电压、电流、功率精度：读数%+量程%；2. 电压/电流带宽：DC,至5MHz；3. 采样率：2MS/s(16位)；4. 电压量程：3/6/10/15/30/60/100/150/300/600/1000[V]；5. 电流量程：1/2/5/10/20/50[A];50mV/100 mV /200 mV /500 mV /1V/2V/5V/10V；6. 可同时测量电压、电流、有功功率、无功功率、视在功率、功率因数、相位角、频率、电压峰值、电流峰值、峰值因数、积分（Wh，Ah，Varh，Vah）等。
7. 有电机分析功能、6路外部传感器输入、双路谐波分析功能、1ms高速数据捕获、20秒钟原始波形捕捉、星转三角计算、12路频率测试等功能，内置热敏打印机。
电流传感器CPCO1000技术参数和功能1. 开环，内径77mm；2. 电流范围：1000A，精度：%量程；3. 带宽：DC 40KHz；4. 供电电压12V至30V；5. 输出电压：4V对应满量程1000A。
电流传感器CPCO4000技术参数和功能1. 开环，内径77mm；2. 电流范围：4000A，精度：%量程；3. 带宽：DC 40KHz；4. 供电电压12V至30V；5. 输出电压：4V对应满量程4000A。
WT1806E功率分析仪操作规程
**规程*********** WT1806E高精度功率分析仪操作规程20**年**月**日发布20**年**月**日实施***************WT1806E高精度功率分析仪操作规程1 目的为了指导检验人员或其他使用人员WT1806E高精度功率分析仪的正确使用和保养方法，确保其量值准确、可靠、稳定和延长其使用寿命，特制定本规程。
2 范围本规程适用于中心配备的WT1806E高精度功率分析仪。
3 引用文件《WT1800高精度功率分析仪入门指南》、《WT1806E高精度功率分析仪操作手册》。
4 概述4.1 用途横河WT1806E数字功率分析仪集六个模块的输入于一体，一台仪器可同时测量两组三相系统，广泛应用于变频器、电机驱动器、照明系统、不间断电源、飞机电力系统、变压器测试和其它功率转换设备。
4.2 主要技术指标4.2.1 WT1806E功率分析仪主要技术参数1. 电压、电流、功率精度：读数0.05%+量程0.05%；2. 电压/电流带宽：DC,0.1Hz至5MHz；3. 采样率：2MS/s(16位)；4. 电压量程：1.5/3/6/10/15/30/60/100/150/300/600/1000[V]；5. 电流量程：1/2/5/10/20/50[A];50mV/100 mV /200 mV /500 mV /1V/2V/5V/10V；6. 可同时测量电压、电流、有功功率、无功功率、视在功率、功率因数、相位角、频率、电压峰值、电流峰值、峰值因数、积分（Wh，Ah，Varh，Vah）等。
7. 有电机分析功能、6路外部传感器输入、双路谐波分析功能、1ms高速数据捕获、20秒钟原始波形捕捉、星转三角计算、12路频率测试等功能，内置热敏打印机。
4.2.2 电流传感器CPCO1000技术参数和功能1. 开环，内径77mm；2. 电流范围：1000A，精度：0.5%量程；3. 带宽：DC 40KHz；4. 供电电压12V至30V；5. 输出电压：4V对应满量程1000A。
电能质量分析仪说明书
8
用户体验
■■ 高分辨率Leabharlann 示手持式电能质量分析仪■■ 全中文操作界面
■■ USB高速传输数据
■■ 8芯大容量电池
■■ 接口隔离 ，操作安全
■■ 结构坚固 抗震防跌
9
手持式电能质量分析仪
功能概览
■■ E6000功能介绍 实时显示
表格图或趋势图显示记录项状态，同时记录暂态、稳态事件。
■■ E6100功能介绍
功能特点121彩色液晶显示1280800分辨率标配usbethernet配备pc软件数据下载分析以及报表生成提供丰富功能按键并支持触摸屏控制canscope是广州致远电子股份有限公司最新推出的一款can总线开发测试工具基于我司多年can总线分析仪器的研发经验它不仅具有成熟稳定的can层协议分析处理能力同时还集成了数字示波器的核心功能使用户在获取can文信息的同时还可以实时观测总线物理层上的模拟波形从而从物理层协议层应用层等各个层次全方面地帮助用户快速而准确地发现并定位错误极大地提升了can总线的开发与测试效率
学科带头人周立功教授
周立功 1964年3月生，湖南人，教授，国内著名的嵌入式系统技术专家,先
后出版了40余本嵌入式系统专业技术图书与教材。现任中国计算机学会中国微 机（嵌入式系统）专家委员会委员，中国软件行业协会嵌入式系统分会常务理 事，广东省计算机学会单片机与嵌入式系统分会副理事长。
合作伙伴
ECA全球合作伙伴
E6000 手持式 IEC 61000-4-30 A级 4通道电压，4通道电流 5.6寸，640x480分辨率 支持 支持 支持 支持 支持 支持 支持 支持 USB 2.0 8G 263X168X65（mm）
E6100 便携式 IEC 61000-4-30 A级 4通道电压，4通道电流 8寸，800x600分辨率 支持 支持 支持 支持 支持 支持 支持 支持 1路 支持 USB 2.0 1路 8G（可选32G） 338X222X73（mm）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相电力分析仪操作规程
三相电力分析仪是一种用于分析和监测三相电功率、电能、电压、电流和功率因数等参数的仪器。
它广泛应用于电力系统、工业生产、能源管理和设备维护等领域。
下面是三相电力分析仪的操作规程，以保证仪器的正常使用和数据的准确性。
一、仪器准备
1. 确保电力分析仪处于良好的工作环境中，没有明显的振动和温度过高或过低的情况。
2. 检查仪器的电源线、测量探头和连接线等是否完好无损，确保其安全可靠地连接在仪器上。
3. 检查仪器的电源是否正常，电压是否符合要求，并确保地线连接良好。
二、测量参数设置
1. 打开电力分析仪的电源开关，并按照仪器说明书进行仪器初始化。
2. 选择要测量的参数类型，如功率、电能、电压、电流等，并根据实际情况设置相应的量程和频率等参数。
3. 根据需要选择测量的通道和测量点，如A、B、C相或总三相。
三、测量连接
1. 将仪器的测量探头正确连接到待测电路的电压和电流输入端。
电压输入应该与电源相同，电流输入应该与电路中的负载相对应。
2. 确保电压和电流连接的牢固可靠，避免松动或接触不良，以免影响测量结果和仪器安全。
四、数据测量
1. 按下电力分析仪的开始测量按钮，开始测量待测电路的参数值。
在测量过程中，保持仪器的稳定，避免冲击或震动。
2. 等待一段时间，直到测量结果稳定，记录测量值，并检查是否符合实际情况。
五、数据处理与分析
1. 将电力分析仪的数据导出到电脑或其他设备上进行处理和分析。
2. 根据需要，可以进行数据采样率和记录间隔的调整，以获取更精确的测量结果。
3. 分析数据，并将其用于电能管理、设备运行状况监测和电力质量分析等方面。
六、仪器维护
1. 使用完毕后，及时关闭电力分析仪的电源开关，并拔掉电源线。
2. 定期检查仪器的电源线、测量探头和连接线等是否有磨损或损坏，需要及时更换。
3. 若发现仪器工作异常或测量结果不准确时，应立即停止使用并联系专业人员进行维修。
以上就是三相电力分析仪的操作规程，通过严格按照操作规程进行操作，可以保证仪器的正常使用，获得准确可靠的测量数据，提高工作效率和安全性。
同时，在操作过程中也要注意安全，避免触电和其他危险操作，确保人身和仪器的安全。
