伺服电机编码器故障及维修
判断三菱伺服电机编码器故障技巧方法
判断三菱伺服电机编码器故障技巧方法常见故障的处理方法AL.10 欠压电源电压过低。
MR-E-□A:160V 以下<主要原因> <处理方法>·电源电压太低。
→检查电源系统·控制电源瞬间停电在60ms以上。
→检查电源系统·由于电源容量过小，导致启动时电源电压下降。
→检查电源系统·电源切断5秒以内再接通。
→检查电源系统·伺服放大器内部故障。
→更换伺服放大器AL.12 存储器异常1、→更换伺服放大器AL.13 时钟异常、→更换伺服放大器AL.14 看门狗异常、→更换伺服放大器AL.15 存储器异常2 →更换伺服放大器判断三菱伺服电机编码器故障技巧方法AL.12：RAM ROM异常AL.13：印刷电路板异常AL.14：CPU异常AL.15：EEPROM异常·伺服放大器内部故障，更换伺服放大器。
AL.16 编码器异常1编码器和伺服放大器之间通讯异常。
主要原因处理方法·接头CN2没有连接好。
→正确接线。
·编码器故障。
→更换伺服电机。
·编码器电缆故障。
(断路或短路) →修理或更换电缆。
·伺服放大器和伺服电机之间配合有误。
→使用正确的配合AL.17 电路板异常2、AL.19 存储器异常3AL.17：CPU·零部件异常AL.19：ROM存储器异常主要原因处理方法·伺服放大器内部故障。
→更换伺服放大器。
AL.1A 电机配合异常伺服放大器和伺服电机之间配合有误。
判断三菱伺服电机编码器故障技巧方法主要原因处理方法·伺服放大器和伺服电机之间的配合有误。
→使用正确的配合。
·参数No.0选择的伺服电机与当前使用的伺服放大器不匹配。
→正确设定参数No.0。
AL.20 编码器异常2编码器和伺服放大器之间通讯异常。
<主要原因> <处理方法>·编码器接头CN2没有连接好。
伺服控制器的故障排除与修复方法
伺服控制器的故障排除与修复方法伺服控制器是一种用于控制伺服电机运动的设备，它通过接收输入信号并输出控制指令来实现精确的运动控制。
然而，由于各种原因，伺服控制器可能会出现故障，导致电机运动不正常或无法运动。
本文将介绍一些常见的伺服控制器故障排除与修复方法。
1.检查电源供应：首先，检查伺服控制器的电源供应是否正常。
确保电源稳定，并检查保险丝是否烧坏。
如果电源供应正常，可以排除电源问题。
2.检查电机连接：检查伺服控制器与电机之间的连接是否牢固。
确保电机的连接线没有损坏并正确连接。
如果连接不良会导致电机无法正常运动或出现不稳定的运动。
3.检查编码器信号：伺服控制器通过接收来自编码器的反馈信号来实现精确的运动控制。
因此，检查编码器信号是否正常是解决问题的重要步骤。
可以使用示波器或编码器测试器来检查编码器信号是否正常。
4.检查控制指令：如果伺服控制器接收到的控制指令不正确，电机就会出现问题。
因此，检查控制指令是否正确也是排除故障的重要步骤。
可以使用示波器检查控制信号是否符合预期。
5.检查伺服参数设置：伺服控制器通常具有一些参数设置，如速度、加速度和位置限制等。
检查这些参数设置是否正确，可以通过伺服控制器的用户界面或软件进行调整。
6.检查伺服控制器的温度：伺服控制器可能会因为过热而出现故障。
如果伺服控制器过热，可以尝试降低电机的负载或增加散热设备来降低温度。
7.检查伺服控制器的电源信号：伺服控制器的电源信号是控制电机运动的关键。
如果电源信号不稳定或异常，可能会导致电机无法正常运动。
可以使用示波器检查电源信号是否稳定。
8.更换故障部件：如果无法通过以上方法解决问题，有可能是伺服控制器的一些部件出现故障。
可以尝试更换故障部件，如电源模块、控制芯片、电容等。
总结起来，对于伺服控制器的故障排除与修复，首先需要检查电源供应、电机连接、编码器信号、控制指令、参数设置等方面，确保它们正常运作。
如果问题仍然存在，可以检查温度、电源信号，并考虑更换故障部件。
伺服电机常见故障与维修
伺服电机常见故障与维修伺服电机常见故障与维修伺服电机可使控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。
伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，且具有机电时间常数小、线性度高、始动电压等特性，可把所收到的电信号转换成电动机轴上的角位移或角速度输出。
分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。
伺服电机常见结构如下：伺服电机常见故障与维修方法如下：一、电机上电，机械振荡(加／减速时)引发此类故障的常见原因有：①脉冲编码器出现故障。
此时应检查伺服系统是否稳定，电路板维修检测电流是否稳定，同时，速度检测单元反馈线端子上的电压是否在某几点电压下降，如有下降表明脉冲编码器不良，更换编码器；②脉冲编码器十字联轴节可能损坏，导致轴转速与检测到的速度不同步，更换联轴节；③测速发电机出现故障。
修复，更换测速机。
维修实践中，测速机电刷磨损、卡阻故障较多，此时应拆下测速机的电刷，用纲砂纸打磨几下，同时清扫换向器的污垢，再重新装好。
二、电机上电，机械运动异常快速(飞车)出现这种伺服整机系统故障，应在检查位置控制单元和速度控制单元的同时，还应检查：①脉冲编码器接线是否错误；②脉冲编码器联轴节是否损坏；③检查测速发电机端子是否接反和励磁信号线是否接错。
一般这类现象应由专业的电路板维修技术人员处理，负责可能会造成更严重的后果。
三、主轴不能定向移动或定向移动不到位出现这种伺服整机系统故障，应在检查定向控制电路的设置调整、检查定向板、主轴控制印刷电路板调整的同时，还应检查位置检测器(编码器)的输出波形是否正常来判断编码器的好坏(应注意在设备正常时测录编码器的正常输出波形，以便故障时查对)。
四、坐标轴进给时振动应检查电机线圈、机械进给丝杠同电机的连接、伺服系统、脉冲编码器、联轴节、测速机。
五、出现NC错误报警NC报警中因程序错误，操作错误引起的报警。
伺服电机常见故障代码分析及处理方法
伺服电机常见故障代码分析及处理方法伺服电机是通过控制回路来实现精确定位和控制转速的电机，常见故障代码可能会导致电机无法工作或者无法达到预期的运动效果。
以下是一些常见故障代码及其处理方法：1.报警代码E01：驱动过流保护。
这通常是由于电机受力过大或者电机驱动器故障引起的。
处理方法是检查电机负载是否正常，可以通过减小负载或增加驱动器容量来解决。
2.报警代码E02：驱动过热保护。
这可能是由于电机驱动器温度过高引起的。
处理方法是检查驱动器是否通风良好，并确保散热器没有堵塞。
还可以降低电机负载或者增加驱动器的容量。
3.报警代码E03：驱动器故障。
这可能是由于驱动器的故障引起的，例如驱动器损坏或者通讯故障。
处理方法是检查驱动器是否正常工作，可以尝试重新启动驱动器或更换驱动器。
4.报警代码E04：位置超差。
这可能是由于位置误差超过了设定的阈值引起的。
处理方法是检查位置传感器的准确性，可以通过重新校准位置传感器来解决。
5.报警代码E05：速度超差。
这可能是由于速度误差超过了设定的阈值引起的。
处理方法是检查速度传感器的准确性，并确保传感器与驱动器的通讯正常。
6.报警代码E06：电机过载。
这可能是由于电机受力过大引起的。
处理方法是检查电机负载是否正常，可以通过减小负载或增加驱动器容量来解决。
7.报警代码E07：电机过热。
这可能是由于电机温度过高引起的。
处理方法是检查电机是否通风良好，并确保散热器没有堵塞。
还可以降低电机负载或者增加驱动器的容量。
除了以上常见故障代码，还可能会出现其他故障，例如电机无法运动、电机运动不匀速等。
在处理这些故障时，可以先检查电机驱动器及其控制系统是否正常工作，然后逐步检查电机及其相关传感器的准确性，最后根据具体情况采取相应的措施。
总结起来，伺服电机常见故障代码分析及处理方法主要包括检查电机负载、驱动器温度及散热情况、驱动器及通讯故障、位置及速度传感器准确性、电机温度等方面，并根据具体情况采取相应的修复措施。
编码器常见故障及处理方法
编码器常见故障及处理方法编码器是机械驱动系统的重要组成部分，能够检测测量器件的位置和角度变化，并产生出一系列的信号来表示这种变化。
它的故障可能会影响系统的性能，所以对它的维护保养是很重要的。
一、电源故障编码器一般都是由电源驱动的，因此其电源故障是最常见的故障原因之一。
编码器故障的原因可能是电源过载、短路、故障线路等等。
当检测发现有电源故障时，应首先检查编码器是否已经断开连接，并对电源进行排查，以及和计算机中检测部件之间的连接是否正常，进行一些基本的检修。
二、传感器故障传感器有可能受到磁场的影响或者变更的温度引起变形，从而损坏传感器本身。
这种情况下，用户可能无法正常接收到编码器发出的信号。
此时，用户应检查传感器是否变形、开路、短路或损坏。
如果发现有故障，可尝试更换传感器，将新的传感器安装到编码器上，并确保表面的接触是整体的，能够顺利的运行。
三、附件故障编码器都有许多的附件，如外壳、联接线、连接器等，随着使用的时间的增加，附件的寿命也会随之缩短，它们也成为编码器故障的重要原因之一。
如果发现编码器出现故障，可检查一下附件是否有损坏，例如接口、电缆、外壳等，如果发现任何损坏，可尝试更换附件。
编码器除了硬件设备外，还有一些软件程序，它们可能会出现一些操作上的故障。
如果发现编码器正常工作时运行状态提示出错，可以检查一下编码器的软件设置，更改编码器的参数设置，或者重新安装编码器的软件程序来解决故障。
有了上述的故障原因和处理方法，用户在编码器出现故障时就可以比较准确的检测和分析，进而采取正确的处理方法，以减少编码器故障对系统的影响，提高工作效率和使用寿命。

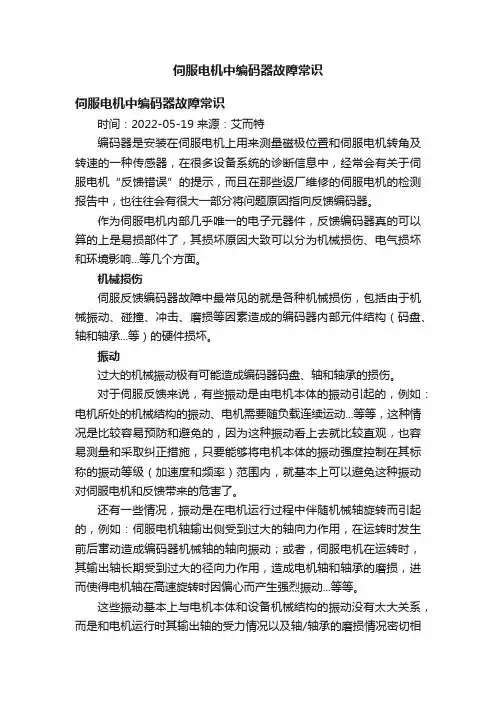

伺服电机中编码器故障常识
伺服电机中编码器故障常识伺服电机中编码器故障常识时间：2022-05-19 来源：艾而特编码器是安装在伺服电机上用来测量磁极位置和伺服电机转角及转速的一种传感器，在很多设备系统的诊断信息中，经常会有关于伺服电机“反馈错误”的提示，而且在那些返厂维修的伺服电机的检测报告中，也往往会有很大一部分将问题原因指向反馈编码器。
作为伺服电机内部几乎唯一的电子元器件，反馈编码器真的可以算的上是易损部件了，其损坏原因大致可以分为机械损伤、电气损坏和环境影响...等几个方面。
机械损伤伺服反馈编码器故障中最常见的就是各种机械损伤，包括由于机械振动、碰撞、冲击、磨损等因素造成的编码器内部元件结构（码盘、轴和轴承...等）的硬件损坏。
振动过大的机械振动极有可能造成编码器码盘、轴和轴承的损伤。
对于伺服反馈来说，有些振动是由电机本体的振动引起的，例如：电机所处的机械结构的振动、电机需要随负载连续运动...等等，这种情况是比较容易预防和避免的，因为这种振动看上去就比较直观，也容易测量和采取纠正措施，只要能够将电机本体的振动强度控制在其标称的振动等级（加速度和频率）范围内，就基本上可以避免这种振动对伺服电机和反馈带来的危害了。
还有一些情况，振动是在电机运行过程中伴随机械轴旋转而引起的，例如：伺服电机轴输出侧受到过大的轴向力作用，在运转时发生前后窜动造成编码器机械轴的轴向振动；或者，伺服电机在运转时，其输出轴长期受到过大的径向力作用，造成电机轴和轴承的磨损，进而使得电机轴在高速旋转时因偏心而产生强烈振动...等等。
这些振动基本上与电机本体和设备机械结构的振动没有太大关系，而是和电机运行时其输出轴的受力情况以及轴/轴承的磨损情况密切相关的，即使从电机本身看不出任何振动，反馈编码器也很有可能因为这些异常的轴向或径向振动而受损；同时由于此类振动主要发生在电机内部高速旋转的机械轴上，具有很强的隐蔽性，其危害往往会被人们忽视。
不过，要预防这种因电机轴振动造成的编码器故障或损坏也并不难，只是需要在伺服电机的安装、使用和维护时，确保其在运行过程中轴向力和径向力在产品标称的限值范围以内。
伺服电机维修之编码器对位调零
伺服电机转子反馈的检测相位与转子磁极相位的对齐方式论坛中总是有人问及伺服电机编码器相位与转子磁极相位零点如何对齐的问题，这样的问题论坛中多有回答，本人也曾在多个帖子有所回复，鉴于本人的回复较为零散，早就想整理集中一下，只是一直未能如愿，今借十一长假之际，将自己对这一问题的经验和体会整理汇总一下，以供大家参考，或者有个全面的了解。
永磁交流伺服电机的编码器相位为何要与转子磁极相位对齐其唯一目的就是要达成矢量控制的目标，使d轴励磁分量和q轴出力分量解耦，令永磁交流伺服电机定子绕组产生的电磁场始终正交于转子永磁场，从而获得最佳的出力效果，即“类直流特性”，这种控制方法也被称为磁场定向控制（FOC），达成FOC控制目标的外在表现就是永磁交流伺服电机的“相电流”波形始终与“相反电势”波形保持一致，如下图所示：图1因此反推可知，只要想办法令永磁交流伺服电机的“相电流”波形始终与“相反电势”波形保持一致，就可以达成FOC控制目标，使永磁交流伺服电机的初级电磁场与磁极永磁场正交，即波形间互差90度电角度，如下图所示：图2如何想办法使永磁交流伺服电机的“相电流”波形始终与“相反电势”波形保持一致呢？由图1可知，只要能够随时检测到正弦型反电势波形的电角度相位，然后就可以相对容易地根据此相位生成与反电势波形一致的正弦型相电流波形了，因此相位对齐就可以转化为编码器相位与反电势波形相位的对齐关系。
在实际操作中，欧美厂商习惯于采用给电机的绕组通以小于额定电流的直流电流使电机转子定向的方法来对齐编码器和转子磁极的相位。
当电机的绕组通入小于额定电流的直流电流时，在无外力条件下，初级电磁场与磁极永磁场相互作用，会相互吸引并定位至互差0度相位的平衡位置上，如下图所示：图3对比上面的图3和图2可见，虽然U相绕组（红色）的位置同处于电磁场波形的峰值中心（特定角度），但FOC控制下，U相中心与永磁体的q轴对齐，而空载定向时，U相中心却与d轴对齐，也就实现了a轴或¦Á轴与d轴间的对齐关系，此时相位对齐到电角度0度，电机绕组中施加的转子定向电流的方向为U相入，VW出，由于V相与W相是并联关系，流经V相和W相的电流有可能出现不平衡，从而影响转子定向的准确性。
编码器常见故障及处理方式
编码器常见故障及处理方式1. 概述编码器是一种常用的机电转换设备，通常用于测量和控制旋转运动。
它能将机械旋转运动转化为数字信号，实现对运动位置、速度等的监测和控制。
然而，在使用编码器的过程中，常会遇到一些故障和问题，需要及时解决。
本文将介绍编码器的常见故障及处理方式。
2. 编码器常见故障类型及原因2.1. 编码器失灵编码器失灵可能是由以下原因引起的：•电缆损坏：电缆损坏是导致编码器失灵的常见原因之一。
若出现电缆损坏，导致电缆中断或者接触不良，就会导致编码器信号无法传输。
•电源异常：编码器的电源异常也可能导致编码器失灵，例如电压过高或过低以及电源波动等。
•编码器本身故障：编码器自身的故障，例如光栅板损坏、线路板损坏等也会导致编码器失灵。
•其他原因：编码器还可能出现因工作环境问题、使用不当等原因导致失灵。
2.2. 编码器反转编码器反转是指旋转方向与编码器读数显示方向相反的现象。
下面是引起编码器反转的原因：•安装位置不正确：编码器安装时，应该根据安装要求设置正确的位置和方向。
如果可能悬挂、固定的不牢固或者位置是错误的，就会导致编码器反转。
•电源电压异常：在使用编码器时，如果电源电压变化过大，也可能导致编码器反转。
•编码器损坏：编码器内部部件损坏或损坏严重，也可能出现编码器反转情况。
2.3. 编码器示值不准编码器示值不准是指，编码器内部的测量单位与实际的测量单位不一致的情况。
通常会有以下原因：•编码器与测量对象的不匹配：编码器的类型和安装时的位置与要测量的对象不匹配，也会导致编码器示值不准。
•安装方式不正确：在编码器的配备安装和设置时，如果没有按照要求的标准进行，会导致测量精度不准。
•工作环境问题：在特殊环境（如易受激光或电波干扰的环境）下使用编码器，也会导致示值不准。
3. 处理方式对于编码器常见故障依据具体情况，下面是我们对它们解决方案的概况：3.1. 编码器失灵的处理•检查电源：首先，我们应该检查编码器是否有电，是否在安装电缆、使用电缆过程中有电缆损坏并需要更新连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服电机编码器故障及维修
伺服电机在工业自动化领域中扮演着至关重要的角色。
而电机的编码器是确保电机能够精准控制运动的重要组成部分。
然而，编码器也存在着各种故障可能，对于维修人员来说，了解这些故障的原因和解决方法至关重要。
常见故障
1. 电缆连接故障
电缆连接是编码器运行的必要前提，如果连接出现问题，很可能会导致编码器无法正常工作。
在检查电缆连接时，需要注意是否有断裂、接头氧化等情况。
2. 编码器本体故障
编码器本体故障包括编码器内部元件损坏、电路板故障等情况。
这种故障通常需要更换整个编码器。
3. 编码器参数设置错误
编码器的参数设置错误也会导致编码器无法正常运行，此时只需要重新设置编码器参数即可。
4. 供电电源不稳定
供电电源不稳定会影响编码器的正常工作，导致出现故障。
检查电源线路，确保稳定的供电是解决问题的关键。
故障维修方法
1. 检查电缆连接
首先，应该检查编码器的电缆连接情况，确保连接牢固无损坏。
如发现问题，及时更换或修复损坏电缆。
2. 替换编码器
若检查电缆连接后仍然无法解决问题，可能需要进行编码器更换。
在更换编码器时，需确保选择适配的型号，并进行正确安装。
3. 重新设置参数
如果发现是编码器参数设置错误导致故障，可以通过重新设置编码器参数来解决问题。
参考编码器的使用手册，按照正确的步骤设置参数。
4. 检查供电电源
最后，需要检查供电电源是否稳定。
在供电电源不稳定的情况下，可能需要考虑优化电源线路或使用稳压器等设备来确保供电稳定。
总的来说，伺服电机编码器故障是工业自动化中常见的问题，但只要掌握了故障排除和维修的方法，就能够及时有效地解决问题，确保生产运行的稳定性和可靠性。
