编码器常见故障及处理方法
j4系列故障处理手册
j4系列故障处理手册
J4系列故障处理手册旨在帮助用户解决J4系列伺服电机在运行过程中可能遇到的各种问题。
以下是一些常见的故障处理方法：
1. 电源故障：检查电源是否正常，确保电源电压在规定范围内。
如果电源故障导致电机停止工作，请立即关闭设备，并检查电源线是否松动或损坏。
2. 电机过载：如果电机过载，会导致电机停止工作。
请检查电机是否被正确地驱动，以及负载是否过大。
如果电机过载，请减小负载或更换更大容量的电机。
3. 编码器故障：如果编码器出现故障，会导致电机运行异常。
请检查编码器是否正确安装，以及编码器的信号线是否松动或损坏。
如果编码器故障，请更换编码器或修复信号线。
4. 控制器故障：如果控制器出现故障，会导致电机无法正常工作。
请检查控制器是否正常工作，以及控制器的参数设置是否正确。
如果控制器故障，请更换控制器或修复控制器的故障部分。
5. 机械故障：如果电机机械部分出现故障，例如轴承损坏或齿轮箱损坏，会导致电机无法正常工作。
请检查机械部分是否正常工作，以及机械部分的润滑是否良好。
如果机械故障，请修复机械部分或更换损坏的部件。
这些是常见的J4系列伺服电机故障处理方法。
如果您在使用过程中遇到其他问题或故障，请联系制造商或专业技术人员以获取帮助。
伺服电机编码器故障及维修
伺服电机编码器故障及维修伺服电机在工业自动化领域中扮演着至关重要的角色。
而电机的编码器是确保电机能够精准控制运动的重要组成部分。
然而，编码器也存在着各种故障可能，对于维修人员来说，了解这些故障的原因和解决方法至关重要。
常见故障1. 电缆连接故障电缆连接是编码器运行的必要前提，如果连接出现问题，很可能会导致编码器无法正常工作。
在检查电缆连接时，需要注意是否有断裂、接头氧化等情况。
2. 编码器本体故障编码器本体故障包括编码器内部元件损坏、电路板故障等情况。
这种故障通常需要更换整个编码器。
3. 编码器参数设置错误编码器的参数设置错误也会导致编码器无法正常运行，此时只需要重新设置编码器参数即可。
4. 供电电源不稳定供电电源不稳定会影响编码器的正常工作，导致出现故障。
检查电源线路，确保稳定的供电是解决问题的关键。
故障维修方法1. 检查电缆连接首先，应该检查编码器的电缆连接情况，确保连接牢固无损坏。
如发现问题，及时更换或修复损坏电缆。
2. 替换编码器若检查电缆连接后仍然无法解决问题，可能需要进行编码器更换。
在更换编码器时，需确保选择适配的型号，并进行正确安装。
3. 重新设置参数如果发现是编码器参数设置错误导致故障，可以通过重新设置编码器参数来解决问题。
参考编码器的使用手册，按照正确的步骤设置参数。
4. 检查供电电源最后，需要检查供电电源是否稳定。
在供电电源不稳定的情况下，可能需要考虑优化电源线路或使用稳压器等设备来确保供电稳定。
总的来说，伺服电机编码器故障是工业自动化中常见的问题，但只要掌握了故障排除和维修的方法，就能够及时有效地解决问题，确保生产运行的稳定性和可靠性。
电梯知识 电梯主机编码器故障判断方法
电梯知识电梯主机编码器故障判断方法
一、电梯主机编码器的原理及故障类型
电梯主机编码器是电梯控制系统中的核心部件之一，其主要作用是将电机的旋转角度转换为数字信号，传输给电梯控制系统进行处理。
编码器常见的类型有光电编码器、霍尔编码器等。
常见的编码器故障包括输出不正常、误差过大、信号波形畸变等。
二、电梯主机编码器故障的判断方法
1.外观检查法：检查编码器盖板是否损坏，检查内部元器件是否松动或脱落。
2.信号检测法：使用信号分析仪检测编码器的信号波形是否正常，如波形平稳、幅值稳定、频率准确等。
3.角度检测法：通过手动旋转电机，观察编码器输出的数字信号是否与旋转角度一致，排除编码器输出不正常的可能。
4.替换法：如检查以上三种方法均未发现问题，可考虑更换编码器，再进行测试验证。
三、维护与保养
1.定期检查编码器的固定件是否松动，及时紧固。
2.定期清洁编码器和盘片。
3.定期进行信号检测，排除信号异常的可能。
4.在电梯主机或触发器更换时，注意安装位置和固定方式，防止碰撞或磁场干扰。
四、小结
电梯主机编码器是电梯控制系统中重要的部件之一，其故障会直接影响电梯的运行。
在维护与保养方面，应定期进行检查和清洗，并注意编码器的安装和使用环境。
在故障判断方面，可以使
用外观检查、信号检测、角度检测和替换法等方法，快速发现和解决问题。
主轴编码器的工作原理及常见故障分析
主轴编码器的工作原理及常见故障分析摘要：本文介绍了主轴编码器在数控车床上的作用、工作原理以及常见故障和解决方法。
关键词：数控车床主轴编码器数控故障一、主轴编码器的作用和工作原理主轴编码器采用与主轴同步的光电脉冲发生器，通过中间轴上的齿轮1∶1地同步传动。
数控车床的车螺纹加工时，为了满足切削螺距的需要，要求主轴每转一周，刀具准确地移动一个螺距（导程）。
系统通过主轴编码器的反馈脉冲信号实现主轴旋转与进给轴的插补功能，完成主轴位置脉冲的计数与进给同步控制。
此外，主轴编码器还可实现恒线速度切削控制。
光电脉冲发生器的原理如图1所示。
在漏光盘上，沿圆周刻有两圈条纹，外圈为圆周等分线条，例如：1024条，作为发送脉冲用，内圈仅1条。
在光栏上，刻有透光条纹a、b、c，a与b之间的距离应保证当条纹a与漏光盘上任一条纹重合时，条纹b应与漏光盘上另一条纹的重合度错位1/4周期。
在光栏的每一条纹的后面均安置光敏三极管一只，构成一条输出通道。
图1 光电脉冲发生器的原理图灯泡发出的散射光线经过聚光镜聚光后成为平行光线，当漏光盘与主轴同步旋转时，由于漏光盘上的条纹与光栏上的条纹出现重合和错位，使光敏管受到光线亮、暗的变化，引起光敏管内电流大小发生变化，变化的信号电流经整流放大电路输出矩形脉冲。
由于条纹a与漏光盘条纹重合时，条纹b与另一条纹错位1/4周期，因此 a、b两通道输出的波形相位也相差1/4周期。
脉冲发生器中漏光盘内圈的一条刻线与光栏上条纹c重合时输出的脉冲为同步（起步，又称零位）脉冲。
利用同步脉冲，数控车床可实现加工控制，也可作为主轴准停装置的准停信号。
数控车床车螺纹时，利用同步脉冲作为车刀进刀点和退刀点的控制信号，以保证车削螺纹不会乱扣。
主轴编码器一般与主轴采用1∶1齿轮传动且采用同步带连接，编码器为1024脉冲／转，经过系统４倍频电路得到4096个脉冲。
其信号及连接如图2所示。
二、主轴编码器常见故障及处理1.不执行螺纹加工的故障及处理系统工作原理：数控车床螺纹加工的工作原理是主轴旋转与ｚ轴进给之间的插补。

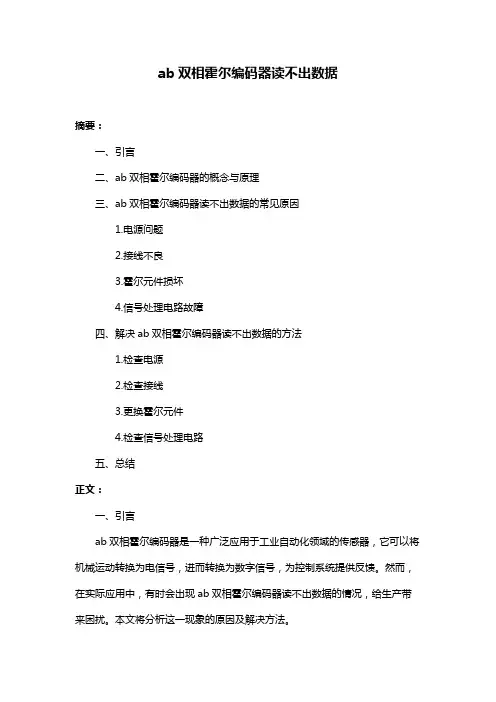

ab双相霍尔编码器读不出数据
ab双相霍尔编码器读不出数据摘要：一、引言二、ab双相霍尔编码器的概念与原理三、ab双相霍尔编码器读不出数据的常见原因1.电源问题2.接线不良3.霍尔元件损坏4.信号处理电路故障四、解决ab双相霍尔编码器读不出数据的方法1.检查电源2.检查接线3.更换霍尔元件4.检查信号处理电路五、总结正文：一、引言ab双相霍尔编码器是一种广泛应用于工业自动化领域的传感器，它可以将机械运动转换为电信号，进而转换为数字信号，为控制系统提供反馈。
然而，在实际应用中，有时会出现ab双相霍尔编码器读不出数据的情况，给生产带来困扰。
本文将分析这一现象的原因及解决方法。
二、ab双相霍尔编码器的概念与原理ab双相霍尔编码器是一种基于霍尔效应的传感器，主要由磁性转子、霍尔元件、信号处理电路等组成。
当磁性转子旋转时，霍尔元件会产生电压脉冲，经信号处理电路处理后，输出与转子位置相对应的数字信号。
三、ab双相霍尔编码器读不出数据的常见原因1.电源问题ab双相霍尔编码器需要稳定的电源供应，如果电源波动较大或者电压不足，可能导致传感器无法正常工作。
此时，应检查电源是否稳定，电压是否达到额定值。
2.接线不良接线不良可能导致信号传输受阻，从而影响编码器的读数。
应检查接线是否松动、氧化或者损坏，如有问题，及时更换。
3.霍尔元件损坏霍尔元件是编码器的关键部件，如果损坏，将导致传感器无法正常工作。
此时，需要更换霍尔元件。
4.信号处理电路故障信号处理电路负责对霍尔元件产生的电压脉冲进行放大、整形、滤波等处理，如果出现故障，可能导致编码器读不出数据。
此时，需要检查信号处理电路的各个环节，排除故障。
四、解决ab双相霍尔编码器读不出数据的方法1.检查电源：确保电源稳定，电压达到额定值。
2.检查接线：检查接线是否松动、氧化或者损坏，如有问题，及时更换。
3.更换霍尔元件：如果霍尔元件损坏，需要及时更换。
4.检查信号处理电路：检查信号处理电路的各个环节，排除故障。
4. 转向编码器故障、更换调试方法
•
•
• •
1AGV车辆在出厂时转向编码器参数已设置好，如后期使用出现故障需更换 ，新换装的编码器不能正常使用，需检查通电是否正常，DIP（节点）、波 特率（250kps）、终端电阻（120欧姆）。 2如果通电正常的话，则透过转向编码器橡胶盖亮光。取下橡胶盖，可以看到 1.2.3.4.5.6.7.8.9.0一排拨码开关。1.2.3.4.5组合拨DIP,6、7、8组合拨波 特率，9、0组合拨终端电阻。开关往上拨为“0”，开关往下拨为“1”。现 将硬件设置为开关1、3、6、7拨为“1”,其余开关拨为“0”。 3紧盯螺钉需涂螺纹紧固胶，并且紧盯螺钉正对着转向编码器转向轴的平面， 将螺钉旋到底。
单击“Physical Parameter Adjust”
执行过程中，每执行完一步，单击“Next”,一共五个步骤，结束后，会提供一个“SteerEncScale” 值和“SteerEncScale”值。将相应的建议值写入VAD程序里。选中“SteerEncOffset”,右
击弹出对话框，单击Update Ctrl+U.接下来的步骤与矫正拉线编码器的 “AuxEnc1Offset”值方法是一样的。矫正完“SteerEncOffset”“SteerEncScale”后
转向编码器
中国合力 提升未来
AGV转向编码器的主要故障分为：
1. CAN-BUS故障：当编码器损坏时，车辆会进入急停状态，同时仪表 显示“Can Bus Error”“Cycle Power”等字样，提示CAN-BUS故 障并显示故障代码1105提示节点丢失。 2. 转向编码器常见故障：转向编码器用于测量AGV转角。如果车辆在 行驶过程中无法走直线，或经常报Outside Safety Zone等故障。首 先确认转向编码器转向轴与齿轮装置连接的紧盯螺钉是否松动 3. OPT100智能仪表显示故障码‘0X1013’即转向编码器不能跟随控 制信号。检查转向编码器、转向驱动装置是否正常。出现故障码 ‘0X1106’即CVC检测到转向控制器通讯超时。
变频器用编码器做闭环编码器故障表现
变频器用编码器做闭环编码器故障表现1. 引言变频器是一种用于控制电机转速的设备，而编码器则是用于测量电机转速的重要组成部分。
在变频器中，使用编码器作为闭环编码器可以实现对电机转速的精确控制。
然而，由于各种原因，闭环编码器可能会发生故障。
本文将详细介绍变频器用编码器做闭环编码器故障的表现。
2. 故障表现当变频器用编码器做闭环编码器发生故障时，可能会出现以下几种表现：2.1 转速不稳定闭环编码器的主要作用是测量电机的转速，并向变频器反馈实际转速值。
当闭环编码器发生故障时，可能导致反馈的转速数值不稳定。
这意味着在电机运行过程中，转速会出现明显的波动或抖动现象。
2.2 转速误差增大正常情况下，闭环编码器应该能够准确地测量电机的转速，并将实际值与设定值进行比较，从而控制电机的转速。
然而，当闭环编码器发生故障时，可能会导致转速误差增大。
这意味着电机的实际转速与设定值之间存在较大的偏差。
2.3 运行不平稳闭环编码器的故障还可能导致电机运行不平稳。
在正常情况下，闭环编码器可以通过及时反馈实际转速来控制电机的加速和减速过程，使得电机运行平稳。
然而，当闭环编码器发生故障时，可能会导致电机在加速和减速过程中出现明显的震动或颤动现象。
2.4 无法启动或停止闭环编码器的故障还可能导致电机无法正常启动或停止。
在正常情况下，闭环编码器可以通过检测电机的转速来判断是否需要启动或停止电机。
然而，当闭环编码器发生故障时，可能会导致电机无法正确地判断启动或停止条件，从而无法正常进行启停操作。
2.5 报警信息提示部分变频器设备会配备报警功能，在闭环编码器发生故障时会自动产生相应的报警信息。
这些报警信息通常会以声音、光线或文字等形式提示用户闭环编码器故障的发生。
3. 故障原因变频器用编码器做闭环编码器发生故障的原因可能有多种，以下是一些常见的故障原因：3.1 编码器损坏闭环编码器可能会由于长时间使用或外部冲击等原因导致损坏。
损坏的编码器无法正常测量电机转速，从而导致闭环控制系统无法正确地控制电机。
编码器常见故障及处理方式
编码器常见故障及处理方式1. 概述编码器是一种常用的机电转换设备，通常用于测量和控制旋转运动。
它能将机械旋转运动转化为数字信号，实现对运动位置、速度等的监测和控制。
然而，在使用编码器的过程中，常会遇到一些故障和问题，需要及时解决。
本文将介绍编码器的常见故障及处理方式。
2. 编码器常见故障类型及原因2.1. 编码器失灵编码器失灵可能是由以下原因引起的：•电缆损坏：电缆损坏是导致编码器失灵的常见原因之一。
若出现电缆损坏，导致电缆中断或者接触不良，就会导致编码器信号无法传输。
•电源异常：编码器的电源异常也可能导致编码器失灵，例如电压过高或过低以及电源波动等。
•编码器本身故障：编码器自身的故障，例如光栅板损坏、线路板损坏等也会导致编码器失灵。
•其他原因：编码器还可能出现因工作环境问题、使用不当等原因导致失灵。
2.2. 编码器反转编码器反转是指旋转方向与编码器读数显示方向相反的现象。
下面是引起编码器反转的原因：•安装位置不正确：编码器安装时，应该根据安装要求设置正确的位置和方向。
如果可能悬挂、固定的不牢固或者位置是错误的，就会导致编码器反转。
•电源电压异常：在使用编码器时，如果电源电压变化过大，也可能导致编码器反转。
•编码器损坏：编码器内部部件损坏或损坏严重，也可能出现编码器反转情况。
2.3. 编码器示值不准编码器示值不准是指，编码器内部的测量单位与实际的测量单位不一致的情况。
通常会有以下原因：•编码器与测量对象的不匹配：编码器的类型和安装时的位置与要测量的对象不匹配，也会导致编码器示值不准。
•安装方式不正确：在编码器的配备安装和设置时，如果没有按照要求的标准进行，会导致测量精度不准。
•工作环境问题：在特殊环境（如易受激光或电波干扰的环境）下使用编码器，也会导致示值不准。
3. 处理方式对于编码器常见故障依据具体情况，下面是我们对它们解决方案的概况：3.1. 编码器失灵的处理•检查电源：首先，我们应该检查编码器是否有电，是否在安装电缆、使用电缆过程中有电缆损坏并需要更新连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编码器常见故障及处理方法
编码器是机械驱动系统的重要组成部分，能够检测测量器件的位置和角度变化，并产
生出一系列的信号来表示这种变化。
它的故障可能会影响系统的性能，所以对它的维护保
养是很重要的。
一、电源故障
编码器一般都是由电源驱动的，因此其电源故障是最常见的故障原因之一。
编码器故
障的原因可能是电源过载、短路、故障线路等等。
当检测发现有电源故障时，应首先检查
编码器是否已经断开连接，并对电源进行排查，以及和计算机中检测部件之间的连接是否
正常，进行一些基本的检修。
二、传感器故障
传感器有可能受到磁场的影响或者变更的温度引起变形，从而损坏传感器本身。
这种
情况下，用户可能无法正常接收到编码器发出的信号。
此时，用户应检查传感器是否变形、开路、短路或损坏。
如果发现有故障，可尝试更换传感器，将新的传感器安装到编码器上，并确保表面的接触是整体的，能够顺利的运行。
三、附件故障
编码器都有许多的附件，如外壳、联接线、连接器等，随着使用的时间的增加，附件
的寿命也会随之缩短，它们也成为编码器故障的重要原因之一。
如果发现编码器出现故障，可检查一下附件是否有损坏，例如接口、电缆、外壳等，如果发现任何损坏，可尝试更换
附件。
编码器除了硬件设备外，还有一些软件程序，它们可能会出现一些操作上的故障。
如
果发现编码器正常工作时运行状态提示出错，可以检查一下编码器的软件设置，更改编码
器的参数设置，或者重新安装编码器的软件程序来解决故障。
有了上述的故障原因和处理方法，用户在编码器出现故障时就可以比较准确的检测和
分析，进而采取正确的处理方法，以减少编码器故障对系统的影响，提高工作效率和使用
寿命。
