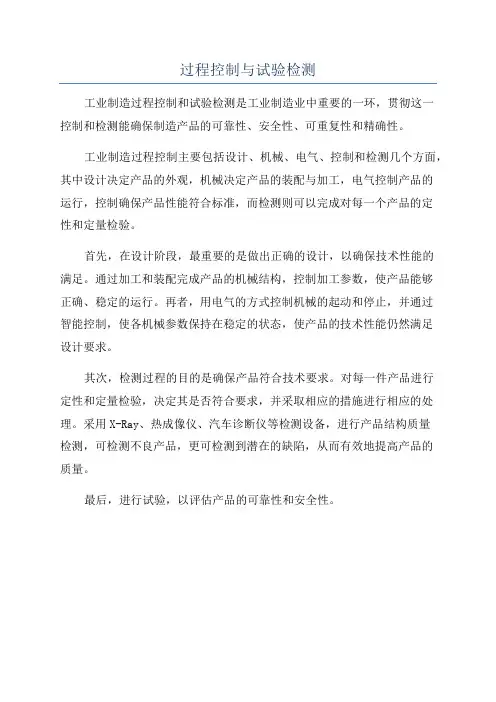

过程控制与试验检测
工业制造过程控制和试验检测是工业制造业中重要的一环，贯彻这一
控制和检测能确保制造产品的可靠性、安全性、可重复性和精确性。
工业制造过程控制主要包括设计、机械、电气、控制和检测几个方面，其中设计决定产品的外观，机械决定产品的装配与加工，电气控制产品的
运行，控制确保产品性能符合标准，而检测则可以完成对每一个产品的定
性和定量检验。
首先，在设计阶段，最重要的是做出正确的设计，以确保技术性能的
满足。
通过加工和装配完成产品的机械结构，控制加工参数，使产品能够
正确、稳定的运行。
再者，用电气的方式控制机械的起动和停止，并通过
智能控制，使各机械参数保持在稳定的状态，使产品的技术性能仍然满足
设计要求。
其次，检测过程的目的是确保产品符合技术要求。
对每一件产品进行
定性和定量检验，决定其是否符合要求，并采取相应的措施进行相应的处理。
采用X-Ray、热成像仪、汽车诊断仪等检测设备，进行产品结构质量
检测，可检测不良产品，更可检测到潜在的缺陷，从而有效地提高产品的
质量。
最后，进行试验，以评估产品的可靠性和安全性。
南京工业大学过程装备与控制工程专业介绍
过程装备与控制⼯程专业简介 ⼀、历史沿⾰ “过程装备与控制⼯程”专业是从“化⼯机械”专业发展⽽来。
新中国成⽴后，经济建设⼈才奇缺，建国后不久就创办了“化⼯机械”专业。
1956年原南京⼯学院(现东南⼤学)根据国家建设的需要开设了“化⼯机械”专业，成为当时仅有的⼏所设有“化⼯机械”专业的⼤学之⼀。
1958年原南京⼯学院化⼯系从学院中分出来独⽴组建南京化⼯学院。
“化⼯机械”专业是当时南京化⼯学院所设的五个专业之⼀。
1998年国家教育部制定新的⾼校专业⽬录时，将专业名称改为《过程装备与控制⼯程》，专业⾯进⼀步拓宽。
南京⼯业⼤学“过程装备与控制⼯程”专业经过近五⼗年的建设，在教学和科学研究⽅⾯均取得了长⾜的进步，在全国⾼等学校同类专业中⼀直名列前茅。
逐步形成了以⾼效、可靠、绿⾊、智能、数字化为特⾊的研究⽅向，逐步发展为以⼯为主，理、⼯科兼备的学科体系，形成具有⾃⼰特⾊的学科内容，在重⼤过程装备安全可靠性⼯程、⾼效传热传质设备、先进再制造技术、再⽣能源技术等科技领域取得了突破性进展。
我校“化⼯过程机械”1981年和1984年分别获得硕⼠、博⼠学位授予权，是本专业最早拥有博⼠学位授予权的三个单位之⼀。
1994年被原化⼯部确定为重点学科,2002年⼜被确认为江苏省重点学科。
“过程装备与控制⼯程”专业2006年被授予江苏省本科品牌专业。
⼆、专业实⼒ “过程装备与控制⼯程”专业经过近五⼗年的发展，实验室建设有了较强的实⼒和长⾜的发展。
⽬前已有的主要教学设备包括：薄壁容器应⼒测定装置、厚壁圆筒爆破装置、外压容器失稳装置、⾼压容器应⼒测定装置、活塞式压缩机性能测试装置、多功能柔性转⼦实验装置、离⼼泵综合性能测试实验装置、换热器综合性能测试实验装置、全⾃动喷雾⼲燥综合性能测试实验装置、薄膜蒸发器综合性能测试实验装置、快速成型设备、静态电阻应变仪、接触与⾮接触两⽤表⾯轮廓测量仪、⽴式万能摩擦磨损试验机、慢应变应⼒腐蚀试验机、屏显式液压材料实验机、电⼦万能材料实验机、摆锤式冲击实验机等，新够了⼀批实验测试仪器和新型⾃控泵，实现了实验装置的机电⼀体化⾃动控制和测量。
过程装备与控制工程专业实验指导书
ห้องสมุดไป่ตู้
大连大学 过控教研室
2013.9
目
录
1 内压容器应力测试 ................................................................................. 1 2 爆破片爆破压力测定 ............................................................................. 6 3 化工设备综合性能测试 ....................................................................... 10 4 精馏塔性能测试与控制 ....................................................................... 23 5 换热器性能综合测试 ........................................................................... 32 6 容积式压缩机性能测试 ....................................................................... 44 7 中空纤维超滤膜分离 ........................................................................... 51 8 超临界流体萃取 ..................................................................................... 3 9 流体机械拆装实验 ................................................................................. 2 附录 1 BZ2205C 静态电阻应变仪及使用方法 .......................................... 5 附录 2 过控专业实验综合装置简介-外压失稳 ...................................... 8
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验装置介绍过程控制系统所采用的实验装置一般可分为两类，一类为物理模型实验装置，一类为半实物仿真实验装置。
课程中各种实验都可以在这两类装置上实现。
一、物理模型实验装置这一类实验装置是由真实的物理模型实现的。
其优点是装置中有真实的流体（清洁的水）流动，采用真实的测量装置和真实的控制阀。
可给学生非常真实的感官印象。
一般都采用清洁的循环水作为工艺介质，所以工艺参数只有液位和流量。
有些实验装置还有电加热设备，增加了温度参数。
这一类实验装置的不足是参数比较单一，有一定的非线性。
具有加热功能的装置，会随实验的进行循环水温度会逐渐增高，这会造成温度控制不理想。
下面是使用比较的几种物理模型实验装置1．普及型控制系统实验装置下面是一种比较典型的普及型控制系统实验装置。
该装置由北京化工大学信息学院自动化系自行研制。
实验装置两部分组成：其一是包括测量变送器和控制阀在内的工艺设备；其二是作为控制工具计算机。
装置上共测量四个参数：上水槽液位、下水槽液位、流量1和流量2。
变送器的4~20mA信号接到信号调理板上，经过调理后的电压信号通过专用电缆连接到插在计算内的A/D+D/A板上。
系统用仪表的电源、D/A 电源、计算机电源、水泵的按钮开关、信号灯等设备都集成、组装在一个控制箱。
图F．41所示是自动化系统实验室的物理模型实验装置。
图F．42所示为工艺设备原理图。
图中有三只水槽，槽1、槽2为被控对象，它们的液位高度L1及L2分别通过两台差压变送器测出。
槽3为储槽，是为了构成水得循环而设置得。
储槽3中的水通过水泵1或2抽出，经过孔板和控制阀后送入槽1或槽2(视手动阀1、2、3、4的开闭而定)，两路水管中的水流量大小分别通过各自的差压变送器（与孔板配合）测出。
槽1中的水通过线性化流出口流入槽2，槽2中的水又通过其自身的线性化流出口流回到储槽3中。
这样对水来说，始终处于循环状态。
图F．41 物理模型实验装置图本装置除比值实验外，一般情况下F l所在的管道为主物料管道，F2管线则作为加干扰用。
计算机为控制工具的实验装置，其工作平台为Windows2000，控制软件采用VB编制而成。
下面简要介绍其工作过程。
（1）进入实验过程首先在桌面上双击该软件的图标进入到该软件的主画面。
该画面中共有六各项目，分别为登录注册、进入实验、系统简介、实验指导、历史数据查询和退出系统。
首先需要进行登录注册。
点击“登录注册”图标之后出现登录注册画面，该画面中所要登录的内容为班级、组号、实验名称和密码。
指定这些内容之后，计算机会自动生成一个数据库文件，文件名称为班级和组号的组合。
之后的实验数据将保存在这个数据库文件中。
需要注意的是：必需指定这些登录内容，否则不能进入实验；不得指定与本班级与组号相异的内容，否则可能会冲掉其他班级组号的实验数据。
登录成功之后出现初始化画面。
初始化结束之后回到主画面，在该画面上点击“进入实验”图标进入选择实验画面，在该画面上选择响应的实验内容。
图F．43物理模型实验装置主画面完成上面的步骤之后，CRT上显示出“控制实验主界面”，在画面上显示出控制流程图，该图与图F．43相似。
首先在“实验操作”下拉菜单中选择“系统组态”选项进行系统组态。
所选定的实验内容不同，所呈现的组态画面不同。
组态画面上所要做的主要工作是指定被控参数（L1、L2、F1、F2）、控制变量（F1、F2）、控制器生成与指定控制器参数及控制器操作状态。
指定这些内容之后，在“运行控制”下拉菜单中选择“运行”项，然后点按“确认”按钮。
系统组态结束之后，屏幕上出现数字记录器画面。
该记录器最多可记录6条曲线。
首先选择曲线数量，指定曲线所记录的内容，然后在“运行”下拉菜单中选择“运行”选项。
回到“控制实验主界面”上，点按启动水泵按钮，然后再点按右下方的启动按钮。
此时系统处在运行状态。
（2）退出实现系统在“控制实验主界面”画面上，在“控制器选择”下拉菜单上选择相应的控制器，关闭该控制器。
如果系统有多个控制器则需要一一关闭。
然后在分别关闭“组态画面”、“控制实验主界面”，再在主画面上点击“退出系统”图标。
（3）拷贝出数据库文件，根据数据库文件中的数据整理实验报告。
2．高级过程控制实验装置（一）“天煌教仪”公司的THJ—2高级过程控制实验装置下面图图F．43是杭州的“天煌教仪”公司的THJ—2高级过程控制实验装置的图片。
图F．43高级过程控制实验装置图F．44是其流程图。
图F．44 THJ—2高级过程控制实验装置流程图该实验装置由被控对象、智能仪表控制台、上位监控计算机组成。
被控对象包括有：不锈钢储水槽；上、中、下三个有机玻璃水槽；带有三相4．5KW电加热棒的热水锅炉和铝塑盘管。
一套流体输送系统包括：380V AC不锈钢磁力泵、电动控制阀、直流电磁阀、涡流量计；另一套流体输送系统包括：三菱变频器、220 V AC不锈钢磁力泵、涡流量计。
装置上的检测装置包括：1）压力变送器三个：检测上、中、下三个有机玻璃水槽液位；2）涡流流量计三个：检测两条流体输送管路流量和盘管流量；3）热电阻六个：检测锅炉内温度、锅炉夹套温度、盘管三点温度、上水箱出口温度；装置上的执行器及控制装置：1）三相可控硅调压装置一个；2）电磁阀一个；3）电动控制阀一个；4）变频器一个；该装置既可利用控制台上的仪表独立做实验，也可通过电缆将信号送到其他控制装置，例如DCS、FCS、PLC等，通过组态进行各种实验。
我们的过程控制实验室采用的是横河公司的CS—3000系统，下面图F．45是CS—3000集散的现场控制站和工程师站。
图F．45横河公司CS—3000集散系统（二）浙江“浙江求是科教设备有限公司”PCT系列过程控制实验装置PCT系列过程控制实验装置是基于工业过程物理模拟对象，它集自动化仪表技术，计算机技术，通讯技术,自动控制技术为一体的多功能实验装置。
系统包括流量、压力、温度、液位等热工参数，可实现系统参数辨识、单回路控制、串级控制、前馈控制、比值控制等多种控制形式。
图F．46 PCT—II过程控制系统教学实验装置过程控制系统教学实验装置由被控对象和控制系统两部分组成。
整个实验系统具有如下特点：通过被控对象与控制系统，可以完成本科教学的实验内容。
采用工程实际中使用的元器件。
如采用进口的电动调节阀；上海华光的电磁流量计；三菱的变频器；上海万讯的智能调节器；台湾威达的数据采集模块等，使学生对以后工作中所能遇到的元器件有一定的了解，增强学生的工作适应能力。
实验对象的参数选取合理，实验中调节器、执行器、被控单元之间的参数配置典型，实验系统具有良好的动静态特性。
实验项目的设置齐全，从单回路控制实验、串接控制实验到解耦控制实验、纯滞后系统实验、变比值实验。
内容包含了工程应用中大部分控制系统，使学生了解控制工程中控制系统的组成、检测与传感装置的应用、掌握常用的调节规律和调节方法。
在实验系统中，采用了远传数据模块、PLC控制方式和DCS控制方式，向用户提供了自动化领域最新的技术与装备，学校可以将实验装置用于研究生教学和教师科研。
二、半实物仿真实验装置随着信息技术及计算机软、硬件技术的飞速进步，仿真建模理论及方法取得了应用性突破。
当代仿真建模技术已经能够运用数学方法构造复杂系统模型，已经能够高逼真度模拟复杂的过程系统。
多功能过程与控制仿真实验系统由小型流程设备盘台、数字式软仪表与接口硬件、系统监控软件及过程模型软件四部分组成。
四部分通过小型实时数据库、实时数字通信协调运行，完成复杂的半实物模拟实验。
图F．47 半实物仿真实验装置1．小型流程设备盘台见图F．44所示，在钢制的盘台上安装着由不锈钢制的比例缩小的流程设备模型。
主设备包括：一台卧式储罐（D-101）、两台高位计量罐（D-102、D-103）、一台带搅拌器的釜式反应器（T-104）、一台列管式热交换器（E-105）、三台离心泵（P-106、P-107、P-108）、十个手动/自动双效阀门和若干管路系统。
在垂直的仪表盘面上分布有压力（P）、流量（F）、温度（T）、物位（L）、功率（N）、组成（A）和阀位（V）等传感器插孔和数字式软仪表。
本盘台是学生直接操作和运行过程系统的环境。
本环境给学生以全真实的空间位置感觉、全真实的操作力度感觉和过程变化的时间特性感觉。
由于真实过程装置的压力、流量、温度、物位、功率、组成也是无法直接观察的，必须通过仪表检测，因此，本系统和真实系统的观测界面完全一致。
图F．48 多功能过程与控制仿真实验系统流程部分2．动态数学模型软件动态数学模型软件运用动态定量仿真模型，模拟真实工艺流程，并提供各变量当前值。
具体分为以下流程的动态仿真模型：（1）离心泵及特性动态仿真模型（2）三级液位及传热动态仿真模型（3）压力系统动态仿真模型（4）溶液浓度值配制动态仿真模型（5）热交换器过程动态仿真模型（6）间歇反应动态仿真模型（7）连续反应（CSTR）动态仿真模型（8）小型全流程动态仿真模型为了进行复杂的控制实验，除了过程模型外还特别开发了常用控制算法模块库，例如，PID控制器，传递函数、外作用函数、限幅器、算术运算器、选择器、继电器特性、随机信号器等，可以方便地通过“软连接”构造多种多样的控制系统。
配合小型专用实时数据库及高速模型计算技术，本实验系统中的动态数学模型软件能够在监控软件的控制下完成过程系统的仿真计算。
3．控制系统图形组态软件为了便于学生（教师）灵活地设计组合多种多样的控制方案，本实验系统提供自行开发的、专用的控制系统图形组态软件。
能够在计算机“桌面”上通过图形软连接、在“菜单”提示下填写参数和数据等方法完成控制系统组态。
这种组态方法与集散型控制系统（DCS）组态完全相同，因此，比教学实验中常用的进口软件MATLAB更直观、更简明、更符合工业级设计的要求。
当然，（如果需要的话）本软件也能与MATLAB软件相连接。
控制系统图形组态软件提供以下具体功能：（1）提供常见的PID控制算法，允许学生配置参数（2）控制方案的设计。
允许学生自行设计控制方案，包括控制与被控制变量的选择、算法的选择以及复杂控制实验等。
（3）控制算法组态。
提供两种方式的控制算法组态：提供图形化控制算法组态工具，使学生可以对传递函数进行自定义; 提供标准DLL工程，将学生用其它计算机语言所写的控制算法动态链接到当前控制回路中。
（4）信号发生器组态。
提供常用的信号发生器，对当前的现场信号进行叠加。
（5）信号输出组态。
提供信号输出显示、历史趋势记录、文件保存等功能，以进行信号后处理。
为了方便使用，控制系统图形组态软件具有错误组态方案的自诊断功能。
当组态的方案不合理时，软件能给出提示。
此外，还具有智能化自动排序功能。
本软件采用深层知识“专家系统”推理方法，对组态生成的控制系统计算顺序进行优化排序，能够保证计算结果的准确性。
