电磁波测距基本原理
电磁波测距的原理
电磁波测距的原理
电磁波测距的原理基于电磁波的传播速度恒定不变这一性质，利用发射器发送出的电磁波，经过被测对象的反射后被接收器接收到，然后通过测量电磁波从发射器到接收器的时间差，可以间接得出被测对象与测距设备之间的距离。
具体来说，电磁波测距可利用无线电波、雷达、激光测距等技术实现。
无论采用哪种技术，测距设备都包括一个发射器和一个接收器。
发射器会发出一定频率的电磁波，经过空气传播，当遇到被测对象时，部分电磁波会被对象反射回来并被接收器接收到。
电磁波测距的原理即是利用这部分反射的电磁波来计算距离。
当发射器发出电磁波后，通过计时器记录发射时刻，然后在接收器接收到反射的电磁波后立即停止计时，记录接收时刻。
通过计算发射和接收的时间差，再结合电磁波在真空中传播速度（近似等于光速），就可以推算出被测对象与测距设备之间的距离。
需要注意的是，由于电磁波在不同介质中传播速度会有所变化，所以在实际应用中需要根据介质的不同对测距结果进行修正。
另外，电磁波测距还需要考虑到多路径效应、噪声干扰等因素，以提高测距精度。
测距的原理
测距的原理

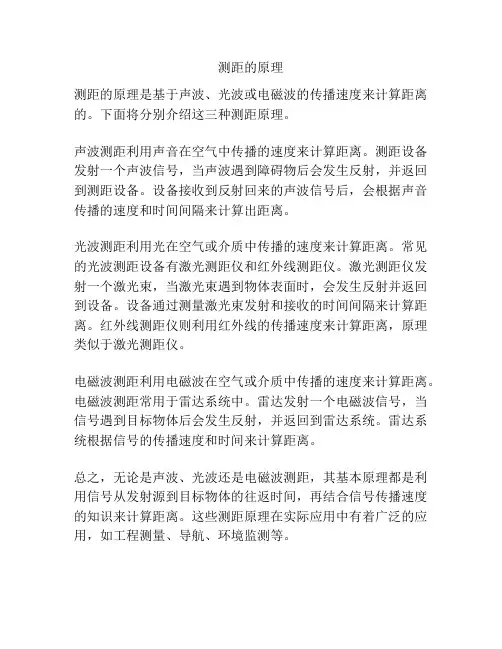

测距的原理是基于声波、光波或电磁波的传播速度来计算距离的。
下面将分别介绍这三种测距原理。
声波测距利用声音在空气中传播的速度来计算距离。
测距设备发射一个声波信号，当声波遇到障碍物后会发生反射，并返回到测距设备。
设备接收到反射回来的声波信号后，会根据声音传播的速度和时间间隔来计算出距离。
光波测距利用光在空气或介质中传播的速度来计算距离。
常见的光波测距设备有激光测距仪和红外线测距仪。
激光测距仪发射一个激光束，当激光束遇到物体表面时，会发生反射并返回到设备。
设备通过测量激光束发射和接收的时间间隔来计算距离。
红外线测距仪则利用红外线的传播速度来计算距离，原理类似于激光测距仪。
电磁波测距利用电磁波在空气或介质中传播的速度来计算距离。
电磁波测距常用于雷达系统中。
雷达发射一个电磁波信号，当信号遇到目标物体后会发生反射，并返回到雷达系统。
雷达系统根据信号的传播速度和时间来计算距离。
总之，无论是声波、光波还是电磁波测距，其基本原理都是利用信号从发射源到目标物体的往返时间，再结合信号传播速度的知识来计算距离。
这些测距原理在实际应用中有着广泛的应用，如工程测量、导航、环境监测等。
卫星测距的原理
卫星测距的原理

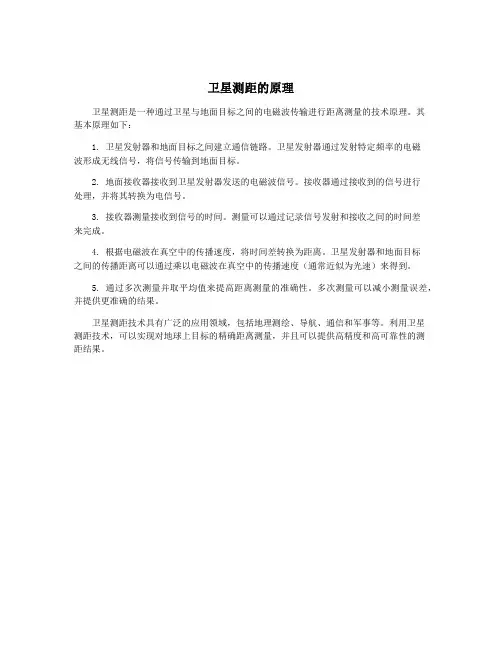

卫星测距是一种通过卫星与地面目标之间的电磁波传输进行距离测量的技术原理。
其
基本原理如下：
1. 卫星发射器和地面目标之间建立通信链路。
卫星发射器通过发射特定频率的电磁
波形成无线信号，将信号传输到地面目标。
2. 地面接收器接收到卫星发射器发送的电磁波信号。
接收器通过接收到的信号进行
处理，并将其转换为电信号。
3. 接收器测量接收到信号的时间。
测量可以通过记录信号发射和接收之间的时间差
来完成。
4. 根据电磁波在真空中的传播速度，将时间差转换为距离。
卫星发射器和地面目标
之间的传播距离可以通过乘以电磁波在真空中的传播速度（通常近似为光速）来得到。
5. 通过多次测量并取平均值来提高距离测量的准确性。
多次测量可以减小测量误差，并提供更准确的结果。
卫星测距技术具有广泛的应用领域，包括地理测绘、导航、通信和军事等。
利用卫星
测距技术，可以实现对地球上目标的精确距离测量，并且可以提供高精度和高可靠性的测
距结果。
雷达测距测速原理
雷达测距测速原理雷达是一种利用电磁波进行测距和测速的技术。
雷达测距测速原理基于电磁波在空间中传播的特性，通过发送电磁波并接收返回信号来计算目标物体的距离和速度。
雷达测距的原理是利用电磁波的传播速度和接收到返回信号的时间差来计算目标物体的距离。
雷达发射器会发射一束电磁波，这束电磁波会在空间中传播，并与目标物体相互作用。
当电磁波与目标物体相互作用后，一部分电磁波会被目标物体反射回来，形成返回信号。
雷达接收器会接收到这个返回信号，并测量从发射到接收的时间差。
根据电磁波在空间中传播的速度，可以通过时间差计算出目标物体与雷达的距离。
雷达测速的原理是基于多普勒效应。
当目标物体相对于雷达静止时，返回信号的频率与发射信号的频率相同。
但是当目标物体相对于雷达运动时，返回信号的频率会发生改变。
根据多普勒效应的原理，当目标物体向雷达靠近时，返回信号的频率会增加；当目标物体远离雷达时，返回信号的频率会减小。
通过测量返回信号的频率变化，就可以计算出目标物体的速度。
雷达测距测速原理的关键在于精确测量发射和接收之间的时间差以及返回信号的频率变化。
为了提高测量的精度，雷达系统通常会采用高频率的电磁波。
高频率的电磁波具有较短的波长，能够更精确地测量距离。
同时，雷达系统还会使用高精度的时钟和频率计算器来确保测量的准确性。
雷达测距测速技术在很多领域都有广泛的应用。
在航空领域，雷达技术可以用于飞机的导航和防撞系统，通过测量其他飞机的距离和速度来确保飞行安全。
在交通领域，雷达技术可以用于交通监控和交通信号灯控制，通过测量车辆的距离和速度来优化交通流量。
在气象领域，雷达技术可以用于天气预报和气象监测，通过测量云层的距离和速度来预测降雨和风暴的情况。
雷达测距测速原理是一种利用电磁波进行测量的技术。
通过测量电磁波的传播时间和频率变化，可以准确计算目标物体的距离和速度。
雷达技术在许多领域都有广泛的应用，为人们的生活和工作提供了便利和安全。
电磁波测距

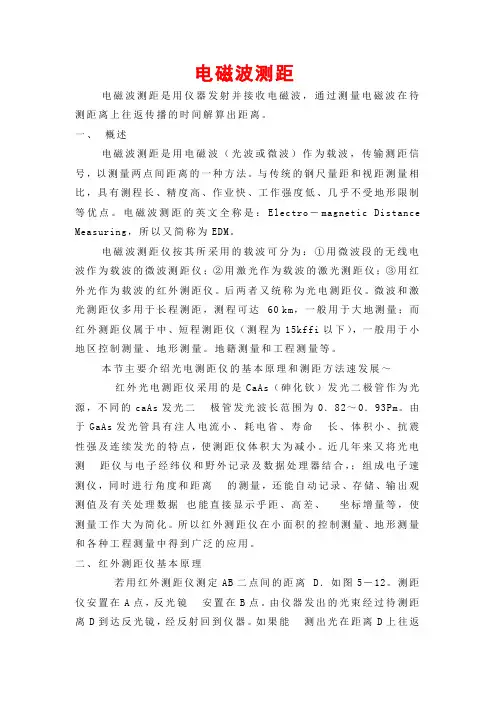

电磁波测距电磁波测距是用仪器发射并接收电磁波，通过测量电磁波在待测距离上往返传播的时间解算出距离。
一、概述电磁波测距是用电磁波（光波或微波）作为载波，传输测距信号，以测量两点间距离的一种方法。
与传统的钢尺量距和视距测量相比，具有测程长、精度高、作业快、工作强度低、几乎不受地形限制等优点。
电磁波测距的英文全称是：Electro－magnetic Distance Measuring，所以又简称为EDM。
电磁波测距仪按其所采用的载波可分为：①用微波段的无线电波作为载波的微波测距仪；②用激光作为载波的激光测距仪；③用红外光作为载波的红外测距仪。
后两者又统称为光电测距仪。
微波和激光测距仪多用于长程测距，测程可达60 km，一般用于大地测量；而红外测距仪属于中、短程测距仪（测程为15kffi以下），一般用于小地区控制测量、地形测量。
地籍测量和工程测量等。
本节主要介绍光电测距仪的基本原理和测距方法速发展～红外光电测距仪采用的是CaAs（砷化钦）发光二极管作为光源，不同的caAs发光二极管发光波长范围为0．82～0．93Pm。
由于GaAs发光管具有注人电流小、耗电省、寿命长、体积小、抗震性强及连续发光的特点，使测距仪体积大为减小。
近几年来又将光电测距仪与电子经纬仪和野外记录及数据处理器结合，；组成电子速测仪，同时进行角度和距离的测量，还能自动记录、存储、输出观测值及有关处理数据也能直接显示乎距、高差、坐标增量等，使测量工作大为简化。
所以红外测距仪在小面积的控制测量、地形测量和各种工程测量中得到广泛的应用。
二、红外测距仪基本原理若用红外测距仪测定AB二点间的距离D．如图5－12。
测距仪安置在A点，反光镜安置在B点。
由仪器发出的光束经过待测距离D到达反光镜，经反射回到仪器。
如果能测出光在距离D上往返传播为时间，则距离可按公式（5－19）求得。
如果测距仪发出的是光脉冲，通过测定发射的光脉冲和接收到波光脉冲的时间差t测定距离，称为脉冲法测距。
测绘技术中的无线电测距原理与方法

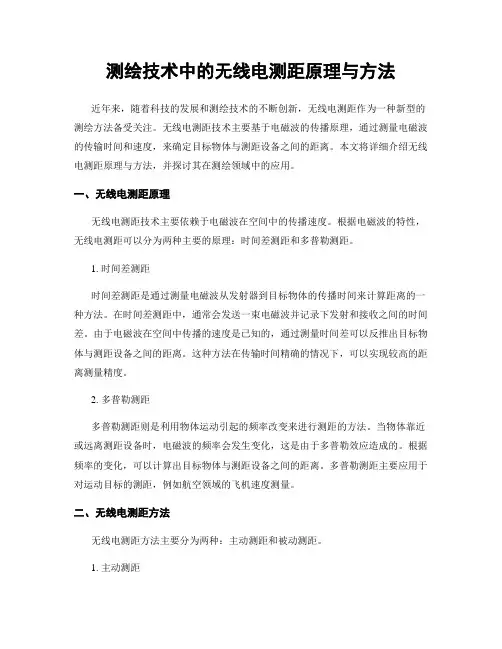

测绘技术中的无线电测距原理与方法近年来，随着科技的发展和测绘技术的不断创新，无线电测距作为一种新型的测绘方法备受关注。
无线电测距技术主要基于电磁波的传播原理，通过测量电磁波的传输时间和速度，来确定目标物体与测距设备之间的距离。
本文将详细介绍无线电测距原理与方法，并探讨其在测绘领域中的应用。
一、无线电测距原理无线电测距技术主要依赖于电磁波在空间中的传播速度。
根据电磁波的特性，无线电测距可以分为两种主要的原理：时间差测距和多普勒测距。
1. 时间差测距时间差测距是通过测量电磁波从发射器到目标物体的传播时间来计算距离的一种方法。
在时间差测距中，通常会发送一束电磁波并记录下发射和接收之间的时间差。
由于电磁波在空间中传播的速度是已知的，通过测量时间差可以反推出目标物体与测距设备之间的距离。
这种方法在传输时间精确的情况下，可以实现较高的距离测量精度。
2. 多普勒测距多普勒测距则是利用物体运动引起的频率改变来进行测距的方法。
当物体靠近或远离测距设备时，电磁波的频率会发生变化，这是由于多普勒效应造成的。
根据频率的变化，可以计算出目标物体与测距设备之间的距离。
多普勒测距主要应用于对运动目标的测距，例如航空领域的飞机速度测量。
二、无线电测距方法无线电测距方法主要分为两种：主动测距和被动测距。
1. 主动测距主动测距是通过发送信号以测量目标物体与测距设备之间的距离。
主动测距通常采用雷达技术，即利用无线电波的特性发送脉冲信号并接收其反射信号。
通过测量脉冲信号的传播时间和接收到的反射信号的强度，可以计算出目标物体与测距设备之间的距离和方位。
主动测距广泛应用于航空、海洋等领域的远距离测距。
2. 被动测距被动测距则是通过接收已经存在的信号进行测距，而不需要发送信号。
被动测距的一个常见方法是利用全球导航卫星系统（GNSS）来定位和测距。
GNSS系统包括了GPS（全球定位系统）、GLONASS（格洛纳斯）等多个卫星系统。
通过接收卫星发出的信号，测距设备可以计算出接收器与卫星之间的距离，从而实现测距定位。
电磁波测距原理和其距离测量方式
D
2
c f1
1 2
f2 2
相位法测距的基本原理
▪ 相位法
间接测尺频率 相当于测尺频率 测尺长度 精度
f1=15MHZ
15MHZ
10m
1cm
f2=0.9f1
f1-f2=1.5MHZ 100m 10cm
f3=0.99f1 f4=0.999f1 f5=0.9999f1
f1-f3=150KHZ f1-f4=15KHZ f1-f5=1.5KHZ
相位法测距的基本原理
▪ 相位法
u D N 0 D u N
u增大，误差大
一组测尺： 精测尺保证精度 粗测尺保证测程
频率相差大 仪器不稳定
频率相近 频率差为测尺频率
测尺频率 15MHZ 1.5MHZ 150KHZ 15KHZ 1.5KHZ 测尺长度 10m 100m 1km 10km 100km
e1
Δφ
φ1 φ
ek e2
光波测距仪的检验
▪ 周期误差
▪ 改正计算公式
D0 d d 123
d n-1 n
▪ 平V台i 法 Asin(0 i )
D0 v0 D1z V1 K Asin(0 1) D0 v0 d D2z V2 K Asin(0 2 )
D0 v0 39d D40z V40 K Asin(0 40 )
1
D1z
2
360
i
1
d
(i
1)
2
360
1
(i
1)ቤተ መጻሕፍቲ ባይዱ
测距仪工作原理
测距仪工作原理
测距仪是一种用来测量两点间距离的仪器。
其工作原理可以分为几种不同的方式，包括声波测距、激光测距和电磁测距。
声波测距原理：声波测距利用声波在空气中传播时的速度恒定这一特性进行测距。
仪器发出一个短脉冲声波信号，当这个声波信号遇到障碍物后会反射回来，仪器会计算出声波的往返时间，并使用声波传播速度（通常为声速）乘以时间来计算两点间的距离。
激光测距原理：激光测距利用激光束在空气中传播时的速度快且准确的特性进行测距。
仪器发出一个激光束，激光束会遇到障碍物并反射回来，仪器会计算出激光的往返时间，并使用光速乘以时间来计算两点间的距离。
电磁测距原理：电磁测距利用电磁波在空间中传播时的速度恒定这一特性进行测距。
仪器发出一个电磁波信号，当信号遇到障碍物会发生反射，反射信号由接收器接受并测量时间延迟，然后使用电磁波在空间中的传播速度乘以时间来计算两点间的距离。
这些测距原理在实际的测距仪中可能会有一些变化和改进，但基本的原理是相同的。
通过测量信号的往返时间和使用特定的物理参数（例如声速，光速或电磁波速度），测距仪可以计算出两个点之间的距离。
