新生儿颅脑超声诊断
几个常用的测量值
侧脑室前角距离 （不能超过大脑半径的1/3） 侧脑室体宽 三脑室 侧脑室后角 大脑半径
超声主要观察内容
1.颅内结构层次是否清晰 2.脑中线是否居中 3.双侧脑室脑室扩张情况 4.双侧脉络从是否对称，回声是否均匀，形态 是否规整 5.脑室周围情况 6.大脑皮质沟回显示情况
缺氧缺血性脑病（HIE）
小结 脑水肿的严重性是回声增强的范围，回声强度 及脑室变窄的程度。7-10天后高回声不恢复， 已不是水肿，是不同程度的神经元坏死，特点 是回声增强，粗糙，脑室重现。 超声诊断后期的脑萎缩一定要结合前期病变及后 期的脑室增宽，变形，脑回加深等。 如双侧脑半球出现多灶不规则的分布的囊腔是典 型的严重缺氧缺血损伤后表现。
由围产期缺氧所致的颅脑损伤，是新生儿死亡 和婴幼儿神经系统功能障碍的主要原因。 病因 出生前 出生时（70%） 出生后 病理改变：脑水肿，选择性神经元坏死，基底 神经节变性，大脑矢状旁区神经元损伤 ，脑 室周围白质转化
超声表现
1、脑水肿（早期） 2、脑室改变《 •①脑沟、回对比降低（模糊） •②脑室变窄如细缝样 •③局限或广泛的脑实质回声增强， 大脑中动脉RI降低》 3、脑萎缩改变（严重后期） 4、囊腔改变
方法
前囟★(重点) 侧囟 后囟 探头应该清洁，避免交叉感染，无需备皮。
扫查切面及解剖
与之对应的超声图，冠切
FL额叶 TL颞叶 C脉络膜组织 P豆状核 f侧脑室前角 3为第三脑室 B脑干 T丘脑
PL顶叶 G脉络从 CB小脑 OL枕叶
பைடு நூலகம்
矢状面
脑室出血的分级
主要有Papile、Shankaran、Allan分级法，其 中Papile分级法最广泛常用。
室管膜下囊肿
1、室管膜下出血后局部坏死，血肿吸收，形成 的囊腔改变。 2、孕期宫内感染后形成的囊腔改变
室管膜下出血后囊肿：出现晚（7-10天后）， 壁厚，毛糙，单个易出现。常单侧。 TORCH感染：出生后即可出现，壁薄，常表 现为多个串珠样，常双侧。
脑室周围白质损伤
脑室周围白质损伤是早产儿缺氧缺血性脑损伤 的特殊形式，早期超声征像为双侧脑室周围的 强回声条片影，轻者一周后消失，重者2－3周 时形成多个小囊状病灶，代表白质软化
20天后
颅内出血
超声可诊断出 脑室内出血（IVH） 室管膜下出血（SEH） 脑实质出血（IPH） 大范围的硬膜下出血（SDH）
新生儿颅脑超声诊断ppt课件
14
检查时间
颅内出血：绝大多数发生在生后3天内，生后1周内的 检出率为90-95％，严重的酌情及时复查，一般为1月 后、3月后。
缺氧缺血性脑病：出生3天内观察有无脑水肿，1周后 观察有无完全恢复，1月后复查有无存在遗留病变。
脑室周围白质软化：出生后3天内观察有无白质损伤， 1周后观察有无恢复，3-4周后观察有无白质软化，3-4 个月后观察有无软化灶消失及脑室扩张。
34
35
检查准备：患儿安静状态即可，取仰卧头正位， 检查者在小儿右侧或头顶侧，检查前手及探头 注意清洁消毒，避免皮肤交叉感染。先检查弱 小的早产儿，再检查足月儿。
13
适应症
可能发生颅内脑结构改变的新生儿、小婴儿的 筛查（如早产儿、足月新生儿小婴儿、低体重 儿、多胎儿、巨大儿等） 。
有异常分娩史及相应病史的新生儿（如缺氧、 窒息、宫内感染等）。
新生儿颅脑超声诊断
.
1
新生儿颅脑检查的历史
我国的新生儿颅脑自20世纪80年代初起步，北 京大学第一医院儿科周丛乐教授1984年开展。
北京大学第一医院每年举办全国性新生儿颅脑 超声继续教育学习班。
在北京、上海等城市颅脑超声已成为出生后3天 内新生儿的常规检查。
2
新生儿颅脑的解剖结构
1.颅骨 2.脑膜 3. 脑 4.脑室系统 5.脑血管
15
新生儿颅脑的超声解剖
冠状切 1---额叶层面 2---侧脑室前角层面 3---第三脑室层面 4---侧脑室中央及后角层面 5---枕叶层面
16
17
18
19
20
21
新生儿颅脑的超声解剖
矢状切 6---正中矢状切层面 7---侧脑室前角层面 8---侧脑室中央部及后角层面 9---岛叶层面 10---颞叶层面
如何培养新生儿颅脑疾病的超声诊断思维——进修医师带教体会
如何培养新生儿颅脑疾病的超声诊断思维——进修医师带教体会随着医学技术的不断发展，超声检查已经成为新生儿颅脑疾病的首选诊断方法，它具有无创、无放射性、灵敏度高等优点。
而对于新生儿颅脑疾病的超声诊断，医师的思维方式十分重要。
在我进修时，我有幸跟随一位专业的医师进行了近半年的新生儿颅脑超声诊断工作，我来总结一下我的学习心得。
一、熟练掌握超声机操作熟练掌握超声机的操作是进行超声诊断的基础。
熟练操作超声机，可以更快、更准确地定位和识别异常部位，从而更好地判断病变性质。
在进修期间，我先从学习基础操作开始，过了一段时间后加深练习，将其操作熟练掌握。
随着操作技巧的熟练，我的作业质量也在不断提高。
二、强化临床知识对于颅脑疾病的超声诊断，临床知识的掌握非常重要。
因为某些颅脑疾病的病灶表现并不明显，如果不具备一定的临床知识，就很难进行准确的诊断。
例如，新生儿的各种颅内出血灶，颅内占位性病变等等，需要医师具备系统的临床经验才能识别。
三、系统学习颅脑超声图像表现学习超声诊断，重要的一步是要学习经验总结的超声图像表现。
我们应该通过学习书籍、参加短期培训课程、医学会议以及与导师的交流，尽可能地熟练掌握各种颅脑超声图像表现，了解不同疾病超声表现的特征，理解颅脑超声图像的解剖结构等知识。
四、细心观察，仔细分析对于头颅疾病超声诊断，仔细观察超声图像并进行合理分析是十分重要的。
通过对超声图像观察和分析，可以更好地发现疾病的异常超声表现。
所以，医师们需要有耐心、细心的进行观察，并仔细分析超声图像中的病灶位置、大小、形态、密度、血流等信息。
五、多方位集体讨论除了自己的独立思考和分析，多方位的集体讨论也是非常必要的。
例如，讨论疑难病例，追踪病情变化，以及讨论诊断，定一致意见等等。
在进修期间，我经常参加多方位的讨论，发现自己能接触到很多其他医生的想法和经验，对提升诊断水平很有帮助。
六、学以致用，不断积累只有在实践中才能获得更深层次的实践方法、技巧、经验和知识。
新生儿颅脑透明隔增宽诊断标准
新生儿颅脑透明隔增宽诊断标准
新生儿颅脑透明隔增宽是指在胎儿期或新生儿期颅内有宽大的透明隔。
诊断标准通常包括以下几个方面：
1. 超声检查，通过超声检查可以观察胎儿颅内结构，包括透明隔的宽度和形态。
一般来说，透明隔宽度超过正常范围（通常大于10毫米）可以被诊断为颅脑透明隔增宽。
2. 磁共振成像（MRI），对于难以确定的情况，医生可能会建议进行MRI检查，以更清晰地观察透明隔的情况，确认诊断。
3. 临床症状，在诊断过程中，医生也会考虑患儿是否有其他临床症状，如颅内压增高、脑积水等，综合分析来确定诊断。
4. 随访观察，有时候，医生可能会建议定期随访观察，以监测透明隔的发育情况，确定是否存在颅脑透明隔增宽。
需要注意的是，诊断标准可能会因医疗技术的进步和不同医疗机构的标准而有所不同，因此在进行诊断时应当结合具体情况，由专业医生进行判断和诊断。
同时，针对颅脑透明隔增宽的诊断，家
长应及时就医，积极配合医生进行相关检查和治疗，以确保患儿能够得到及时有效的治疗和关怀。
新生儿颅脑超声诊断技术ppt课件
检查与复查时间
1、颅内出血大多发生于3天内，生后一周检查。对 严重且不稳定的颅内出血，应酌情及时复查，直至 稳定。1—2个月复查可了解出血最终吸收情况。
2、缺氧缺血性脑损伤对不同类型的脑损伤，应在发 病3天之内 了解脑水肿性病变的发生及严重程度， 7—10天观察脑水肿是否 完全恢复，3—4周复查了 解脑内是否存在遗留改变。
超声表现
• 超声影像特点是强回声，对脑室周围－脑室内出血具有特 异的诊断价值。出血的严重合并症是梗阻性脑积水，表现 为 侧脑室呈进行性扩张，前角圆钝，呈球形；脑室宽度 占同侧脑半球宽度的比例增大，第三脑室增宽。 • 各级出血的典型超声表现如下： • I级 • 超声表现:尾状丘脑沟的前方探及一强回声团块,多呈卵圆 形,单侧或双侧发生,若无继续出血,强回声团块会逐渐缩小, 回声减低,最终常常形成一个边界清晰的室管膜下囊肿.
新生儿缺氧缺血性脑病
• 病因：分娩前严重的胎儿宫内窘迫或生后窒息所致 • 临床表现：典型的神经系统症状出现于生后6-12小时，72 小时达高峰，随后症状逐渐改善，严重者患儿可在此期死 亡。 • 超声表现： • 脑水肿阶段：1）脑实质回声增强，轻者局限于脑室周围 • 白质，重者高回声范围扩大，脑实质回声越强，提示神 经元损伤越重。2）脑室变窄 • 神经元广泛坏死阶段：1）双侧脑半球高回声持续不退， 不均匀，甚至形成散在分布粗大颗粒点片状高回声。2） 脑室重现，恢复到正常大小
• 脑萎缩性改变： • 全脑性萎缩：1)脑容积缩小 2）脑裂、脑外间隙变宽 • 3）脑回密集，脑沟加深 • 中央性脑萎缩1）脑室轻—中度扩大 2）脑室不规则变 • 形 3）双侧不对称 • 囊腔性改变：双侧脑半球多灶不规则的分布的囊腔是典型 的脑损伤最严重的结局。 • 囊腔出现时间：多为严重缺氧缺血性脑病不可逆的脑水肿 后3—4周
颅脑超声检查
颅脑超声检查颅脑超声检查介绍：1、 B型超声颅脑检查法：主要用于2岁以内囟门未闭的小儿，通过囟门作为“声窗”进行扫查。
2、经颅彩色多普勒显象：经颞窗、枕窗、眶窗探查，可探及大脑动脉，根据颅内血管的流速、频宽、流向异常或音频异常等确定，应用于脑血管疾病的诊断及病因分类。
颅脑超声检查正常值：颅脑成人第三脑室宽：2.3 ±0.6mm 。
颅脑超声检查临床意义：异常结果：(1)脑部即时超声图像的质量受颅骨影响很大。
迄今超声显像检查应用范围主要限于2岁以内囟门尚未闭合的婴儿和新生儿。
(2)经颅即时超声用于青少年和某些人脑脓肿、颅内占位病变的诊断和介入性治疗可能有一定的应用价值。
(3)彩色超声和经颅多普勒TCD：检查颈动脉、椎动脉及其病变，检测颅内动脉血流。
广泛用于检查颅脑血管畸形和动脉狭窄等多种疾患。
需要检查人群：颅内出血：新生儿脑内出血、硬膜下出血、蛛网膜下腔出血等症状患者，2岁以内囟门未闭的小儿颅脑超声检查注意事项：检查前准备：无需特殊准备，只要患儿处于相比较安静的状态即可，一般不用服镇静剂。
检查时要求：不同疾病在不同的时间检查，有不同的针对性：(1)颅内出血：绝大多数发生于生后3天至1周检查，可检查出9 0%― 95%以上的颅内出血患儿。
对严重且不稳定的颅内出血，应酌情及时复查，直至稳定。
1―2个月复查可了解出血最终吸收情况。
(2)缺血缺氧性脑损伤：有新生儿缺氧史的，如胎儿宫内窘迫、产后窒息的或有脑损伤相关临床表现者应在24小时内作超声检查，根据严重程度，72小时内可每天复查，7―10天观察脑水肿是否完全恢复，3―4周复可了解脑内是否存在遗留病变。
颅脑超声检查检查过程：检查方法：①经骨窗硬膜外脑内占位病变的超声探测，超声引导下穿刺活检术;②超声监视下脑脓肿穿刺抽吸术、脑积水脑室留置导管和减压术;③脑肿瘤超声引导下置入放射性铱进行内照射治疗。
方法运用高频凸阵小型超声探头早产儿颅脑进行检查,用彩色多普勒超声对大脑中动脉(MCA)最大血流速度(PS)及阻力指数(RI)进行测定。

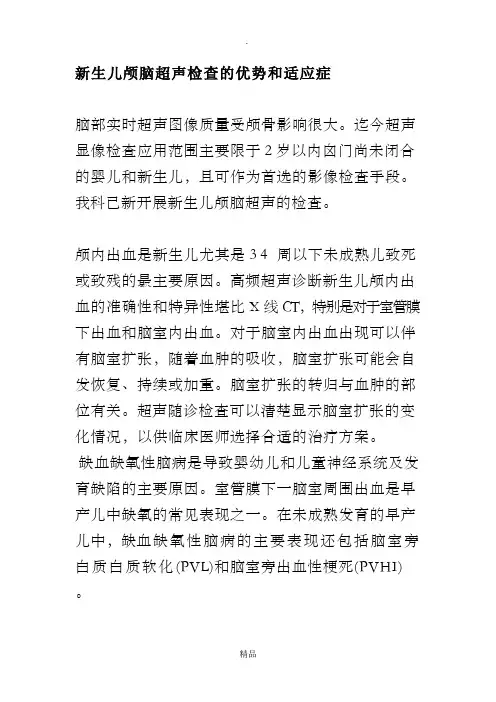

新生儿颅脑超声检查的优势和适应症
新生儿颅脑超声检查的优势和适应症脑部实时超声图像质量受颅骨影响很大。
迄今超声显像检查应用范围主要限于2岁以内囟门尚未闭合的婴儿和新生儿，且可作为首选的影像检查手段。
我科己新开展新生儿颅脑超声的检查。
颅内出血是新生儿尤其是34周以下未成熟儿致死或致残的最主要原因。
高频超声诊断新生儿颅内出血的准确性和特异性堪比X线CT，特别是对于室管膜下出血和脑室内出血。
对于脑室内出血出现可以伴有脑室扩张，随着血肿的吸收，脑室扩张可能会自发恢复、持续或加重。
脑室扩张的转归与血肿的部位有关。
超声随诊检查可以清楚显示脑室扩张的变化情况，以供临床医师选择合适的治疗方案。
缺血缺氧性脑病是导致婴幼儿和儿童神经系统及发育缺陷的主要原因。
室管膜下一脑室周围出血是早产儿中缺氧的常见表现之一。
在未成熟发育的早产儿中，缺血缺氧性脑病的主要表现还包括脑室旁白质白质软化(PVL)和脑室旁出血性梗死(PVHI)。
此外缺血缺氧性脑病的表现还包括脑水肿，皮质部梗塞等。
脑室旁白质白质软化(PVL)病X线CT诊断相当困难，超声表现很有特征性超声检查的优势有以下几点：1、非侵入性；2、非放射性；3、易于实施；4、价格便宜；5、准确性、灵敏度、特异性高；6、便于随诊观察。
超声检查的适应症有以下几点：1、颅内出血；新生儿室管膜下一脑室周围出血、硬膜下出血、蛛网膜下腔出血等。
2、缺血缺氧性脑病。
3、脑积水(脑室扩张)及其他囊性疾病。
4、先天性脑发育异常。
5、颅内感染性疾病。
6、脑肿瘤等。
脑电图检查脑电图是通过电极记录下来的脑细胞群的自发性、节律性电活动。
将脑细胞电活动的电位做为纵轴，时间做为横轴，这样把电位与时间的相互关系记录下来并加以放大就是脑电图。
脑电图是帮助诊断疾病的一种现代辅助检查方法，它对被检查者没有任何创伤。
脑电图对脑部疾病有一定的诊断价值，但受到多种条件的限制，故多数情况下不能作为诊断的唯一依据，而需要结合患者的症状、体征、其他实验检查或辅助检查来综合分析。
新生儿颅脑超声
神经元广泛坏死征象
重度患儿，病变持续7-10天，高回声不消退，应 视为不可逆的神经元广泛坏死
其特点是双侧脑半球高回声持续不退，分布不均， 形成散在分布的粗大颗粒，点片状高回声；脑室恢 复至正常大小
是脑水肿之后最早出现的脑损伤后遗改变
脑萎缩改变 严重的神经元损伤，未达到集中大 片完全坏死、液化的程度，最终的结局多以脑萎 缩形式出现。根据萎缩的程度和分布不同，可分 为全脑性萎缩和中央性脑萎缩
颅脑超声特点便捷、安全、无射线，多方位二维和 血流检测，是新生儿脑损伤首选筛查方法
CT检查对HIE神经病理分型、是否合并颅内出血和 出血类型有重要作用
Huppi PS, Semin Neonatol, 2001
基底节、丘脑和内囊 后肢损伤
非点状白质损伤
点状白质损伤
37+5周，生后6天， T1WI示：基底节、丘
脑腹后外侧核、内囊 后肢异常高信号
足月儿39+2周，生后2天， T2WI示双侧额叶、枕叶 深部白质异常高信号。
足月儿41+2周，生后8天， T1WI示双侧半卵圆区散 在点状白质异常高信号。
病变3-4周后，出现显而易见的无回声软化灶，大 小部位与原发灶相符
脑梗塞
足月儿，生后7天，左侧大脑中动脉梗塞，T2WI（左）DWI（右）示异常 高信号
Khong PL, Clinical Radiology, 2003.
脑脓肿
脑实质内出现圆形低回声或混合回声囊腔， 囊壁高回声囊壁完整，囊内回声不均匀，高低相 间，可见不规则液区，有流动感
形成高回声团块 ◦ 出血吸收期：7-10天后，出血部位原有的强回声消
失
◦ 吸收期后的改变：部分不能被完全吸收，最终液化， 以小囊腔形式存在，常存在于侧脑室前角附近
颅脑疾病的超声诊断(新生儿科)
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】颅脑疾病的超声诊断湖南省儿童医院特检科何静波随着实时超声诊断仪器分辨率的不断提高，超声诊断广泛应用于临床各个领域。
颅脑超声由于具有操作简便、重复性好、无创以及可在床边开展等优点，近年来已广泛应用于新生儿，尤其是重症监护病房的高危新生儿脑损伤的检测与随访。
颅脑由头皮、颅骨、脑膜、大脑、小脑、脑干等构成。
颅骨包括颅顶骨和颅底骨，颅顶骨由额骨、顶骨和枕骨等组成。
18 个月以内的婴幼儿颅顶骨以膜连接形成颅囟，包括前囟、后囟、蝶囟和乳突囟。
前囟在生后12－18 个月时闭合，后囟在生后 2 个月左右关闭。
由于前囟较大，常为超声检查的主要窗口。
小儿颅脑超声检查方法一：仪器和探头一般的情况下选用实时黑白超声诊断仪即可，尽量选用分辨率较高、图像质量较清晰的仪器。
如果能配备有图像储存功能最好。
病情需要时，可选用实时彩色多普勒超声诊断仪，以观察颅内血流情况。
探头类型选用扇扫、相控阵或小凸阵探头，探头直径越小、扇扫角度越大，所获取图像的信息量越多；探头的频率5 - 7.5MHz较为适宜；新生儿或早产儿宜选用频率较高的探头，月龄较大的婴幼儿由于前囟逐渐缩小，声窗随之变小，因此探头频率可适当调低，使其穿透力增加，部分患儿可选用 3 — 3.5MHz的探头进行扫查。
二、检查方法1、经前囟超声检查：前囟是颅脑超声最常用的声窗，通过前囟分别进行冠状或矢状切面的连续扫查，分别获得不同切面、不同方位的颅脑声像图。
2、经颞囟超声检查：该声窗应用相对较少，主要用于对侧硬膜下积液的观察、侧脑室内径与大脑半球直径的比例以及检测大脑中动脉的血流动力学的情况。
值得注意的是对于危重症患儿的检查应格外小心。
由于危重症患儿病情较重，一般均在床旁或温箱内进行检查，先用手抚摩患儿前囟，如果头发过密影响超声穿透，应先将局部头发剃除，涂上耦合剂使探头能很好的与头皮接触，才能得到清晰的图像。
新生儿颅脑超声小窗看大病
新生儿颅脑超声"小窗"看"大病"新生儿颅脑超声是近年来超声诊断开展的一项新技术，由于其无辐射、无需镇静剂、简单、方便、灵活等优点，已被广泛应用于新生儿颅脑疾病的诊断。
颅脑超声能早期发现颅内病变和血流动力学的变化，具有可床旁检查的优势。
很多人都不知道什么是新生儿颅脑超声检查？我为什么要做这个检查？那么让我们简单了解一下吧！新生儿颅脑超声具有无创性、价格低廉、操作简便等优点，具有很大的临床实用价值。
该技术适用于婴幼儿颅内病变的筛查和诊断，它对颅脑的病变如脑室内出血有更特异的诊断价值，可提示颅内病变的类型、程度、部位和发生时间，为临床诊断提供可靠的依据。
1.新生儿颅脑超声的检查方法及观察内容在对新生儿进行颅脑超声检查时，需要有针对性的选择超声探头，通常选用高频凸阵小型探头，频率范围在5-7.5MHZ之间。
新生儿需要处于安静状态下检查，操作人员常规进行消毒，经前囟在冠状面和矢状面上扫查，取平卧位，探头置于新生儿前囟门，探头偏转，从前到后、从中间到两侧依次扫查。
在这个过程中，超声探头像一把无创刀一样，大脑被切割成无数层，以获得大脑超声的冠状面和矢状面图像。
观察侧脑室有无扩张、脑室内是否有出血、脑中线是否居中、双侧颅脑是否对称、胼胝体发育、大脑皮质沟等情况；经颞囟扫查大脑脚、丘脑、颅底动脉环等结构；经后囟显示脑后部结构，弥补前囟扫查的不足，可诊断小脑出血、小脑囊肿等。
经前囟及颞囟大脑脚水平扫查彩色多普勒血流图，采用脉冲多普勒检测大脑前、中动脉收缩期峰值血流速度、舒张末期血流速度和阻力指数，为临床诊断提供重要的参考。
2.新生儿颅脑超声检查的必要性人脑是生命中最重要的器官，位于颅腔，脑是由胚胎期神经管的头段发育而来的，由端脑、间脑、小脑、脑干组成，是中枢神经系统的主要部分。
新生儿颅脑超声检查是一种非常重要的检查方法，通过“小声窗”查看“大视野”，可以更好地检查大脑的发育情况，检查的目的是早期发现颅内病变，及时采取对应的治疗措施，确保新生儿的大脑正常发育。
新生儿颅脑超声诊断
新生儿正常颅脑超声表现
脑表面有三层膜，由外向里依次为：硬脑膜、 蛛网膜和软脑膜。
1、脑实质如大脑皮质、丘脑、尾状核、大脑 脚等呈均匀一致的中低回声。
冠状切面5
侧脑室(LV) 脉络丛（CP）
冠切面6
大脑半球裂（IF） 枕叶（OL）
正中矢状切面
胼胝体膝部（G） 体部（B） 压部（S） 嘴部（R） 高回声的扣带回（CS） 脑桥（P） 高回声弯曲的豆状核（CM） 枕骨（O） 低回声的中脑（MB） 圆点标示的是第三、四脑
新生儿颅脑超声诊断 超声科
一、检查方法
1、经前囟检查：先做冠状切面，然后，探 头旋转90度，获得矢状切面和其他旁正中 切面。
2、经颞窗检查：获得横切面上应用彩色多 普勒技术观察颅内的血流分布。
3、通过后囟侧方的声窗观察后颅窝影像 （也叫做乳突囟）。很少使用
二、探头的选择
经前囟检查时，足月儿通常选5MHZ的探头 早产儿选7.5MHZ探头 根据实际情况选择高频或低频高穿透力的
冠状切面1
大脑间裂(IF) 额叶(FL) 眼眶(OC)
冠状切面3
脑膜结构 （PM） 胼胝体（CC） FM Monro孔 脑桥 (P) 颞叶（TL） 尾状核（C） 丘脑（T）
冠状切面4
四叠体（Q） 小脑半球（CB） 小脑延髓（CM）
侧脑室脉络丛 （CP） 丘脑（T） 小脑幕（圆点标
2、在正常情况下，双侧大脑半球可略有差异， 脑中线并非完全居中，可偏移2-3mm，两侧为 对称性结构。
3、正常新生儿侧脑室显示不清货呈裂隙状， 约有15%新生儿侧脑室可不显示。
