液态树脂在玻璃纤维表面上的浸润性对复合材料...
树脂含量对玻璃纤维增强环氧树脂复合材料力学性能的影响

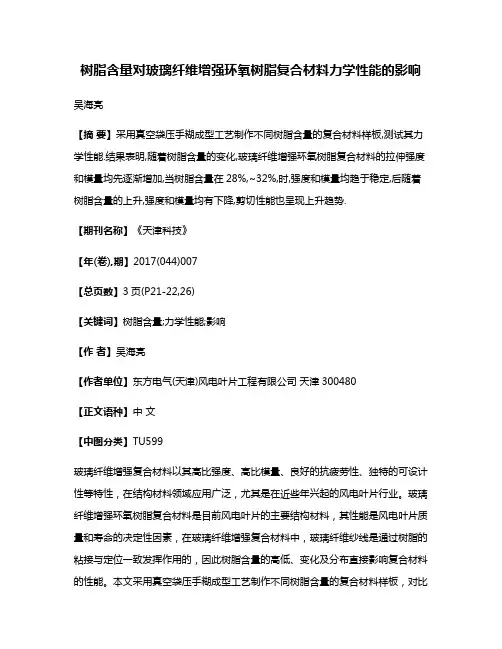

树脂含量对玻璃纤维增强环氧树脂复合材料力学性能的影响吴海亮【摘要】采用真空袋压手糊成型工艺制作不同树脂含量的复合材料样板,测试其力学性能.结果表明,随着树脂含量的变化,玻璃纤维增强环氧树脂复合材料的拉伸强度和模量均先逐渐增加,当树脂含量在28%,~32%,时,强度和模量均趋于稳定,后随着树脂含量的上升,强度和模量均有下降,剪切性能也呈现上升趋势.【期刊名称】《天津科技》【年(卷),期】2017(044)007【总页数】3页(P21-22,26)【关键词】树脂含量;力学性能;影响【作者】吴海亮【作者单位】东方电气(天津)风电叶片工程有限公司天津300480【正文语种】中文【中图分类】TU599玻璃纤维增强复合材料以其高比强度、高比模量、良好的抗疲劳性、独特的可设计性等特性，在结构材料领域应用广泛，尤其是在近些年兴起的风电叶片行业。
玻璃纤维增强环氧树脂复合材料是目前风电叶片的主要结构材料，其性能是风电叶片质量和寿命的决定性因素，在玻璃纤维增强复合材料中，玻璃纤维纱线是通过树脂的粘接与定位一致发挥作用的，因此树脂含量的高低、变化及分布直接影响复合材料的性能。
本文采用真空袋压手糊成型工艺制作不同树脂含量的复合材料样板，对比其力学性能的变化，以帮助我们认识玻璃纤维增强环氧树脂复合材料中树脂含量的变化对复合材料性能的影响。
1.1 原材料及设备本实验用原材料是低粘度环氧树脂和风电叶片用单向布，环氧树脂的环氧当量为170，固化剂胺值为 500。
单向布织物由模量为 90GPa的高模无碱玻璃纤维编织而成。
成型工艺采用真空袋压手糊成型工艺。
力学测试设备为岛津 AG-IC100KN 型万能试验机，树脂含量测试设备为马弗炉和分析天平等。
1.2 实验方案1.2.1 样板制作单轴向玻璃纤维布为[0°(1152g/m2) ，90°(36g/m2)+50g短切毡]，分别制作拉伸和剪切样板，拉伸样板的铺层方式为[0°，90°]、[0°，90°]、[90°，0°]、[90°，0°]，剪切样板的铺层方式为[+45°(1152g/m2) ，-45°(36g/m2)]，[-45°(1152g/m2) ，+45°(36g/m2)]，[+45°(36g/m2)，-45°(1152g/m2)]，[-45°(36g/m2)，+45° (1152g/m2)]。
复合材料作业玻璃纤维增强环氧树脂
复合材料作业玻璃纤维增强环氧树脂引言：玻璃纤维增强环氧树脂是一种常见的复合材料，由玻璃纤维和环氧树脂组成。
它在航空航天、汽车工程、建筑等领域具有广泛的应用。
本文将介绍玻璃纤维增强环氧树脂的制备方法、性能特点以及应用领域。
一、制备方法：玻璃纤维增强环氧树脂的制备主要包括以下几个步骤：1.玻璃纤维预处理：将原始玻璃纤维进行处理，去除杂质和表面粘结剂，使其表面更容易与环氧树脂结合。
2.玻璃纤维浸渍：将经过预处理的玻璃纤维浸入环氧树脂中，使其充分浸渍，以增强纤维与环氧树脂的结合强度。
3.复合材料成型：将浸渍了环氧树脂的玻璃纤维进行成型，可以采用压模、注塑、纺丝等方法。
4.固化处理：通过加热或添加固化剂等方式使环氧树脂发生固化反应，从而形成坚固的复合材料。
二、性能特点：玻璃纤维增强环氧树脂具有以下几个性能特点：1.高强度：玻璃纤维的强度高，能够有效增强复合材料的强度，增加材料的承载能力。
2.轻质：相比于金属材料，玻璃纤维增强环氧树脂具有较低的密度，使得制品更加轻巧，有助于提高机械设备的工作效率。
3.耐腐蚀性：玻璃纤维增强环氧树脂具有良好的耐腐蚀性能，可以在潮湿、酸碱等恶劣环境中长期使用。
4.耐热性：环氧树脂的耐热性较好，可以在一定范围内承受高温环境。
5.绝缘性：由于环氧树脂具有良好的绝缘性能，玻璃纤维增强环氧树脂常被用作绝缘材料。
三、应用领域：玻璃纤维增强环氧树脂具有广泛的应用领域，主要包括以下几个方面：1.航空航天领域：玻璃纤维增强环氧树脂可以用于制造航空器的机身、翼面、尾翼等部件，其轻质高强的特点可以提高航空器的飞行性能。
2.汽车工程：玻璃纤维增强环氧树脂可以用于汽车车身、座椅等部件的制造，其高强度和轻质特点可以提高汽车的安全性和节能性。
3.建筑领域：玻璃纤维增强环氧树脂可以用于建筑结构的加固和修复，如桥梁、楼梯等，其耐腐蚀性和耐久性可以延长结构的使用寿命。
4.电子工程：玻璃纤维增强环氧树脂可以用于制造电子产品的外壳、底座等部件，其绝缘性能可以保护电子元器件的安全运行。
玻璃纤维填充对环氧树脂基复合材料导电性能的影响研究
玻璃纤维填充对环氧树脂基复合材料导电性能的影响研究导电性能是复合材料中一个非常重要的性能指标，特别是在电子器件和电磁屏蔽领域。
在复合材料中添加填充剂可以显著改善其导电性能。
本文旨在研究玻璃纤维填充对环氧树脂基复合材料导电性能的影响。
研究表明，玻璃纤维是一种常用的填充材料，具有优异的力学性能和导电性能。
通过将玻璃纤维与环氧树脂基复合材料相结合，可以有效提升复合材料的导电性能。
这是由于玻璃纤维本身具有良好的导电性能，且其表面形成的导电路径能够提供有效的导电通路。
首先，研究发现添加不同比例的玻璃纤维可以显著改善环氧树脂基复合材料的导电性能。
填充剂的添加量越多，导电性能越好。
这是由于填充剂的存在可以增加复合材料中导电颗粒之间的接触点数量，从而提高电子的传导性能。
此外，填充剂的导电路径还可以形成一种导电网络，进一步增强导电性能。
因此，适量添加玻璃纤维填充有助于提高复合材料的导电性能。
其次，研究还发现填充剂颗粒的形状和尺寸对导电性能有重要影响。
实验结果表明，较细小的填充剂颗粒能够提供更多的导电接触点，从而更有效地提升导电性能。
此外，填充剂颗粒的形状也对导电性能有一定的影响。
通常情况下，纤维状的填充剂颗粒能够形成更连续的导电路径，从而使导电性能更好。
因此，在选择填充剂时，需要考虑其颗粒的形状和尺寸，以获得最佳的导电性能。
此外，填充剂与环氧树脂基复合材料的界面相互作用也对导电性能有影响。
研究表明，优化填充剂与复合材料之间的界面相互作用可以提高导电性能。
一种常用的方法是使用表面改性技术，通过改变填充剂表面的化学性质，增强其与环氧树脂基复合材料的相容性，从而提高导电性能。
最后，环境因素对导电性能也有一定的影响。
研究表明，温度、湿度等环境因素会影响复合材料的导电性能。
在潮湿环境下，填充剂与环氧树脂的界面可能受到水的侵蚀，导致导电性能下降。
因此，在实际应用中需要综合考虑环境因素对导电性能的影响。
综上所述，玻璃纤维填充对环氧树脂基复合材料的导电性能具有显著影响。
玻璃纤维与树脂的润湿性研究
I
重庆理工大学硕士学位论文
面讨论了四种纤维的表面浸润性。热力学上，通过测量接触角，得到四种纤维的表面 能、极性、色散分量。动力学上，测试了常温下四种纤维的接触角随时间的变化，依 据经验公式和阿累尼乌斯方程计算出浸润速率和浸润活化能。综合以上热力学参数和 动力学参数对比分析四种纤维的浸润性。研究结果表明：表面能 ECT＞ECR＞TM＞ ER，即 ECT 为实现良好的的浸润提供了最有利的热力学条件；浸润活化能 TM＜ER ＜ECT＜ECR，即 TM 为实现良好的浸润提供了最有利的动力学条件。以上研究对于 复合材料成型工艺的合理选择具有重要意义。
重庆理工大学 硕士学位论文 玻璃纤维与树脂的润湿性研究 姓名：孙静 申请学位级别：硕士 专业：材料 指导教师：肖锋 2011-05-27
摘要
摘要
环氧树脂由于具有优良的工艺性能、机械性能和物理性能、价格低廉，作为涂 料、胶粘剂、复合材料树脂基体、电子封装材料等广泛应用于机械、电子、电器、航 空、航天、化工、交通运输、建筑等领域。作为一种液态体系的环氧树脂具有在固化 反应过程中收缩率小，其固化物的粘结性、耐热性、耐化学药品性以及机械性能和电 气性能优良的特点。聚 酯 树 脂 具 有 良 好 的 加 工 特 性 ，可 以 在 室 温 、常 压 下 固 化 成 型，不释放出任何副产物，粘度比较适宜，工艺性能优良，固化后树脂综合性 能 好 ， 品 种 多 、 适 应 广 泛 ， 价 格 较 低 。 而玻 璃 纤 维 是 电子信息、航空、航天等行 业的关键基础材料，在国民经济和国防军工的诸多领域有重要应用，绝缘性、耐热 性好，机械强度高，故配合树脂赋予形状以后可以成为优良的结构用材，通常 作 为 复 合 材 料 中 的 增 强 材 料 ， 电 绝 缘 材 料 和 绝 热 保 温 材 料 ， 电 路 基 板 等 。 研究 二者润湿性，无论是对于复合材料新型制备工艺，还是具有较好发展前景的热塑性树 脂基复合材料工艺，以及对提升我国玻璃纤维产业技术水平和持续发展能力，推动我 国高端民用电子产业和国防工业发展都有重要的现实意义和历史意义。
1.11复合材料界面的研究方法
通过红外光谱分析来研究表面和界面的方法。可以了解物质在增强材料 表面是发生了物理吸附还是化学吸附。
拉曼光谱法是利用氩激光激发的拉曼光谱来研究表面和界面，它可用于 研究偶联剂与玻璃纤维间的粘接。
• 4.能谱仪法 用于纤维表面偶联剂处理前后的研究、用于界面的研究。可了解到界面
间有否化学键存在，偶联剂的作用机理也进一步得到证实。 确切判断粘接破坏发生的部位，因而可以很好地研究界面的破坏机理，
以及改进界面状况以提高复合材料的性能。
• 5.X射线衍射法 利用公式λ＝2dsinθ（λ为X射线波长，d为晶体间距，θ为布拉格角）测定
由于纤维变形而引起布拉格角的变化。可研究增强材料与基体之间的粘接 强度。
• 3）表面反应性的测定 通常可以采用溶液吸附法来研究碳纤维的处理前后反应性的变化。如用
亚甲基兰作为吸附质，用分光光度法分析吸附前后溶液浓度的变化，在某— 温度下进行等温吸附试验，得到吸附等温值，并按Langmin直线方程处理， 求得最大吸附量作为纤维表面反应性的表征。吸附量的公式如下：
X (C C')V W
复合材料界面的研究方法
1.浸润性的测定
若基体能完全润湿被粘附的固体表面，则基体与 被粘附固体间的粘附强度将超过基体的内聚强度。
1）静态法测定接触角
静态法测定接触角，通常多用于测定玻璃纤维与液态树脂间的接触角。 测量仪器主要是各种角度测定仪，也可以用其它物理方法进行测定。
2）动态浸润速率的测定
基本原理：是纤维束(试样)底面上所受的压力，等于纤维束浸润树脂部分所 受的浮力，此压力作用下致使树脂渗进单向排列的纤维束间隙中去，树脂 的渗进速度取决于纤维与树脂间的浸润性和浸润速率。
玻璃纤维增强环氧树脂基复合材料的自润滑性能研究
玻璃纤维增强环氧树脂基复合材料的自润滑性能研究摘要：玻璃纤维增强环氧树脂基复合材料具有广泛的应用前景，然而在实际使用中，摩擦和磨损问题限制了其性能的进一步提高。
为了改善其自润滑性能，需要进行相应的研究。
本文通过文献调研，总结了当前对于玻璃纤维增强环氧树脂基复合材料自润滑性能的研究进展，并提出了进一步的研究方法和方向。
1. 现状分析玻璃纤维增强环氧树脂基复合材料在许多工业领域得到了广泛应用，并取得了较好的效果。
然而，在高温、高速和重载等恶劣环境下，摩擦和磨损现象日益显著。
此外，复合材料中硬质玻璃纤维的直接接触会导致摩擦系数的增加，进一步加剧了摩擦和磨损问题。
因此，提高玻璃纤维增强环氧树脂基复合材料的自润滑性能势在必行。
2. 自润滑机理自润滑是基于材料内部润滑剂释放的机制，润滑剂可以减少材料表面间的摩擦和磨损。
目前常用的润滑剂包括固体润滑剂和液体润滑剂。
固体润滑剂具有较好的耐高温性能和抗压性能，但由于齿轮的运动会破坏固体润滑剂层，从而导致润滑效果的下降。
液体润滑剂可以在摩擦表面形成润滑膜，阻止直接接触，减少摩擦系数和磨损。
因此，选择适当的润滑剂对于改善玻璃纤维增强环氧树脂基复合材料的自润滑性能非常重要。
3. 材料改性方法为了改善玻璃纤维增强环氧树脂基复合材料的自润滑性能，可以采取不同的材料改性方法。
一种常用的方法是在复合材料基体中添加固体或液体润滑剂。
通过此方法，可以有效地降低摩擦系数和磨损，并提高材料的自润滑性能。
另一种方法是在复合材料表面涂覆润滑膜。
涂覆润滑膜不仅可以提高材料的自润滑性能，还可以增加表面的硬度和耐磨性。
此外，还可以通过改变材料组成、优化制备工艺和表面处理等方法来改善自润滑性能。
4. 研究进展目前，国内外学者已经开展了许多关于玻璃纤维增强环氧树脂基复合材料自润滑性能的研究。
其中，很多研究聚焦于润滑剂的选择和添加量的优化。
例如，石墨、二硫化钼和聚四氟乙烯等固体润滑剂的添加可以显著降低材料的摩擦系数和磨损。
液体成型用环氧树脂体系与碳纤维表面浸润性能研究
液体成型用环氧树脂体系与碳纤维表面浸润性能研究采用1，4-丁二醇二缩水甘油醚（BDDGE）、聚乙二醇二缩水甘油醚（PEGDGE）、双酚A聚氧乙烯醚06（BPE-06）3种活性环氧树脂稀释剂，分别制备了低黏度适合复合材料液体成型工艺（LCM）的环氧树脂体系，研究了体系与国产碳纤维（HF10）的表面浸润性。
首先，研究了稀释剂结构、用量对环氧树脂体系与碳纤维湿润性的影响；其次，研究了稀释剂/树脂/固化剂体系的湿润温度、反应程度对树脂与碳纤维表面的浸润性影响。
采用DCAT21表面/界面张力仪分析了树脂与碳纤维界面的前进接触角；采用Young-Dupre法，计算了树脂与碳纤维的热力学粘附功。
结果表明，采用稀释剂降低黏度，可以有效改善树脂体系与碳纤维的浸润性；相同黏度时，不同结构稀释剂提高浸润性效果顺序为：PEGDGE>BPE-06>BDDGE；升高温度可以提高环氧树脂与碳纤维的浸润性；随着反应程度的提高，树脂体系与碳纤维的湿润性变好。
标签：湿润性；接触角；粘附功；环氧树脂；活性稀释剂复合材料中树脂基体与纤维增强体之间是通过界面进行应力传递的，而树脂与纤维间良好的湿润作用是形成优质界面的重要因素。
因此，树脂对纤维的浸润性是影响树脂/纤维复合材料成型质量的关键。
大型碳纤维复合材料构件液体成型（LCM）工艺要求树脂具有低黏度、高浸润性、长适用期等特性，而与玻璃纤维相比，碳纤维的浸润性差，对树脂的流动和浸润性就提出了更高的要求，对于表面浸润性的研究就显得更为重要[1～4]。
本文根据Wilhelmy原理采用DCAT21表面/界面张力仪测试适合复合材料液体成型工艺的低黏度环氧树脂体系与国产碳纤维在工艺温度下的前进接触角以表征浸润性，采用Young-Dupre公式计算出相应的的热力学粘附功以表征界面结合强弱。
1 实验部分1.1 主要原料及树脂体系制备HF10碳纤维，江苏恒神纤维材料有限公司；环氧树脂BPF170，台湾南亚股份有限公司；1，4-丁二醇二缩水甘油醚（BDDGE），广州仑利奇化工原料有限公司；聚乙二醇二缩水甘油醚（PEGDGE），安徽恒远化工有限公司；双酚A聚氧乙烯醚06（BPE-06）；甲基六氢苯酐（MeHHPA），濮阳惠成电子材料股份有限公司。
复合材料的界面状态解析了解界面的分类掌握复
（3）表面处理的最优化技术。 （4）粉体材料在基体中的分散：
①、分散状态的评价； ②、分散技术及机理； ③、分散状态与复合材料性能。 （5）复合技术的优化及其机理。
图3.3 材料粘接的破坏形式
作业： 6、复合材料的界面层，除了在性能和结构上不同于相邻 两组分相外，还具有哪些特点； 7、简述复合材料界面的研究对象； 8、简述与表面张力有关的因素。 9、吸附按作用力的性质可分为哪几类？各有什么特点？ 10、利用接触角的知识，讨论固体被液体的浸润性。 11、界面的相容性指什么？如何确定？
当固体表面的原子的原子价被相邻的原子所饱和， 表面分子与吸附物之间的作用力是分子间引力（范德华 力）。
特点：
1）、无选择性，吸附量相差较大；
2）、吸附可呈单分子层或多分子层；
3）、物理吸附、解吸速度较快，易平衡。
一般在低温下进行的吸附是物理吸附。
3.3.2.2 化学吸附
当固体表面的原子的原子价被相邻的原子所饱和，
根据物质的聚集态，可以得到五种类型的界面，即气-液 （g-l）、气-固（g-s）、液-液（l-l）、液-固（l-s）、固-固 （s-s）界面。
通常的研究中，习惯于把气-液（g-l） 、气-固（g-s） 界面分别称为液相表面、固相表面。
注意： 对于复合材料来说，界面并非是一个理想的几何面。
实验证明： 复合材料中相与相之间的两相交接区是一个具有相当厚
增强体 F
表面处理技术
增强体
F 表面 F/I 界面
表面处理物质层
I 表面 I 结构
增强体
F/I 界面
表面处理物质层
复合技术
基体
I/M 界面
基体 M
增强体 基体
F/M 界面
