振动流化床干燥机的结构特点及工作原理
振动流化床干燥机说明书
振动流化床干燥机使用说明书目录1.主要特点和用途2.主要结构及工作原理3.吊运安装与调整4.操作与使用调整5.维护与保养6.工作异常及产生的原因7.配套及其它用途8.重要注意事项一、主要特点和用途该产品是采用振动流态化原理设计的新型干燥设备，具有高效节能，性能优良等特点。
适用于化工、制药、食品、种籽、饮料、矿渣等各行业对粉状、颗粒状物料的干燥等作业。
该机是我厂结合我国国情精心设计的新品。
各项技术指标在同类产品中居领先地位，并且具有如下特点：△流态化稳定，无死床和吹穿现象，可以获得均匀的制品。
△振动源为振动电机，运转平稳，维修方便，噪音低，设备寿命长。
△可调性好，料层厚度和物料在机内停留时间以及机器的振幅变更可以在设计范围内实现无级调节。
△适应面宽，对不同比重，粒度，含水量，含水形式的物料均能适应。
△对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则，亦不影响工作效果。
△作业环境清洁，可连续作业。
△加热方式为直接加热，热效率高，节能效果好。
二、主要结构及工作原理1、主要结构该系列干燥机的主要结构基本相同，主要分为上盖、箱体、进风口、观察窗及测温孔等。
其中上盖与流化床板之间构成物料的流化室湿空气由引风口引出，测温孔用来检测流化室内的温度。
物料的运行情况可以由观察窗监视。
箱体为充气室，热风由进风口进入，形成一定压力，以使通过流化床的气体分布均匀，该处的风温可以用测温的传感器检测(一般不用)。
由于非正常操作掉入箱体的物料可以排出清除。
2、工作原理该机由振动电机驱动，以某一固定频率沿一定方向做周期振动，被处理物料在激振力与介质的共同作用下形成流化形态，从而使物料颗粒与介质充分接触，完成传热传质过程，达到干燥的目的。
三、吊运安装与调整1、吊运吊运整机时要使用整机起吊耳，不能使用上盖起吊耳，以免破坏上盖的结构或造成事故。
同时在起吊整机时必需安装好运输支承。
2、安装2.1在本机工作过程中，会产生动载荷，隔热簧减振后，还有一部分动载荷传给基础，因而要求该机设置在一楼地面，并尽量远离怕振的设备、仪表等。

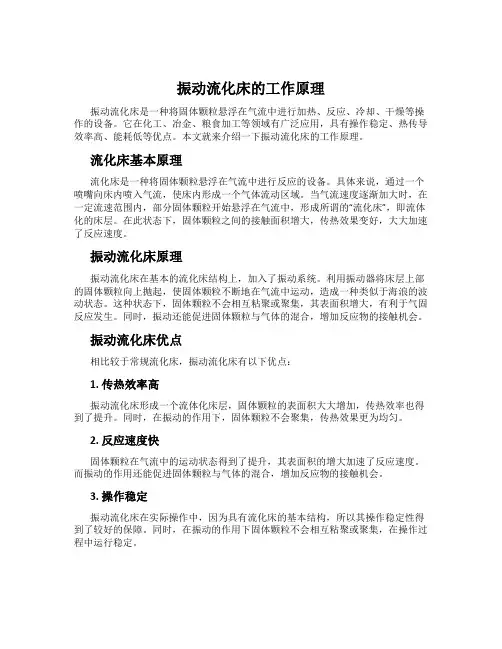

振动流化床的工作原理
振动流化床的工作原理振动流化床是一种将固体颗粒悬浮在气流中进行加热、反应、冷却、干燥等操作的设备。
它在化工、冶金、粮食加工等领域有广泛应用，具有操作稳定、热传导效率高、能耗低等优点。
本文就来介绍一下振动流化床的工作原理。
流化床基本原理流化床是一种将固体颗粒悬浮在气流中进行反应的设备。
具体来说，通过一个喷嘴向床内喷入气流，使床内形成一个气体流动区域。
当气流速度逐渐加大时，在一定流速范围内，部分固体颗粒开始悬浮在气流中，形成所谓的“流化床”，即流体化的床层。
在此状态下，固体颗粒之间的接触面积增大，传热效果变好，大大加速了反应速度。
振动流化床原理振动流化床在基本的流化床结构上，加入了振动系统。
利用振动器将床层上部的固体颗粒向上抛起，使固体颗粒不断地在气流中运动，造成一种类似于海浪的波动状态。
这种状态下，固体颗粒不会相互粘聚或聚集，其表面积增大，有利于气固反应发生。
同时，振动还能促进固体颗粒与气体的混合，增加反应物的接触机会。
振动流化床优点相比较于常规流化床，振动流化床有以下优点：1. 传热效率高振动流化床形成一个流体化床层，固体颗粒的表面积大大增加，传热效率也得到了提升。
同时，在振动的作用下，固体颗粒不会聚集，传热效果更为均匀。
2. 反应速度快固体颗粒在气流中的运动状态得到了提升，其表面积的增大加速了反应速度。
而振动的作用还能促进固体颗粒与气体的混合，增加反应物的接触机会。
3. 操作稳定振动流化床在实际操作中，因为具有流化床的基本结构，所以其操作稳定性得到了较好的保障。
同时，在振动的作用下固体颗粒不会相互粘聚或聚集，在操作过程中运行稳定。
4. 能耗低振动流化床使用的能耗相对较低。
在振动的作用下，固体颗粒不会相互聚集或粘聚，因此需要维持的循环流量相对较少，从而达到了节能的目的。
结论综上所述，振动流化床是一种应用广泛的反应设备，它利用振动作用加速了气固反应的速度，同时具有传热效率高、能耗低、操作稳定等优点。
振动流化床干燥机
振动流化床干燥机前言振动流化床干燥机是一种常用的干燥设备，其独特的设计使得干燥效果更加卓越。
本文将从以下四个方面来介绍振动流化床干燥机：原理、结构、应用和优缺点。
原理振动流化床干燥机的干燥原理基于流化床干燥的基本原理，即通过将流体通过干燥床，使干燥床内的湿物料形成大量空气膨胀气囊，然后将大量的热量在较短时间内传递到湿物料之中进行干燥。
这种原理在振动流化床干燥机中通过振动的方式将干燥床进行加热，达到更加高效的干燥效果。
结构振动流化床干燥机是由振动以及气流组成的，其基本结构包括振动箱、振动器、振动床、风机以及过滤系统等。
振动箱内设有振动器，供振动床采用振动方式进行加热和干燥。
干燥床一般采用不锈钢网格或石英砂作为承载体，将湿物料置于干燥床内，通过传递热量实现干燥。
风机则负责将热空气输入干燥室，经过物料的湿蒸汽吸收将被排除，而在过滤系统中则对尘埃和固体杂质等进行过滤，保证输出空气的干净度。
应用振动流化床干燥机具有应用范围广泛的特点，可以应用于化工、冶金、轻工、食品以及医药等行业领域，尤其适用于一些粘性高、易结块、难以干燥的物料。
例如化工行业中常用于干燥粘性硫酸铵和恒定的铝酸钙等。
优缺点振动流化床干燥机具有许多优点，比如干燥时间短、对物料流动性影响小、干燥均匀等。
在处理一些难以干燥的物料时效果尤为突出，能够实现更好的干燥效果。
然而，振动流化床干燥机也有其缺点，如设备高质量的要求、热能损失大等。
结论综上所述，振动流化床干燥机具有独特的干燥原理和结构设计，为许多行业的干燥工作起到了积极的推动作用。
在应用中能够实现更加高效的干燥效果，同时也面临着相应的技术难题。
需要在后续的研究和开发中不断地提升其技术水平，以更好地满足市场、企业等的需求。

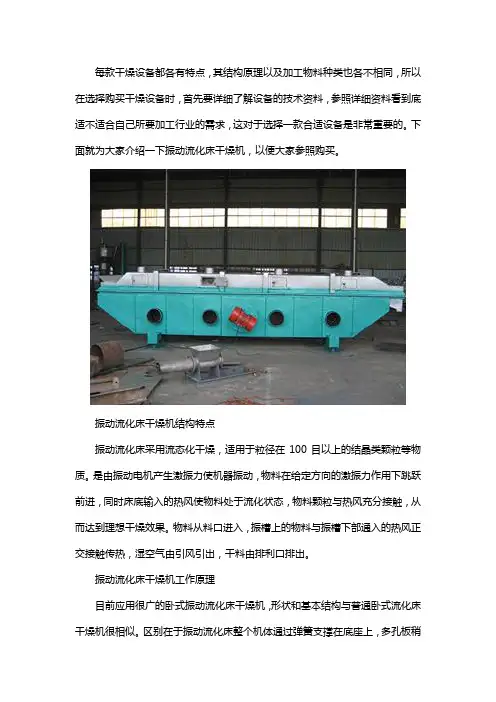

振动流化床干燥机工作原理及特点
每款干燥设备都各有特点，其结构原理以及加工物料种类也各不相同，所以在选择购买干燥设备时，首先要详细了解设备的技术资料，参照详细资料看到底适不适合自己所要加工行业的需求，这对于选择一款合适设备是非常重要的。
下面就为大家介绍一下振动流化床干燥机，以便大家参照购买。
振动流化床干燥机结构特点振动流化床采用流态化干燥，适用于粒径在100目以上的结晶类颗粒等物质。
是由振动电机产生激振力使机器振动，物料在给定方向的激振力作用下跳跃前进，同时床底输入的热风使物料处于流化状态，物料颗粒与热风充分接触，从而达到理想干燥效果。
物料从料口进入，振槽上的物料与振槽下部通入的热风正交接触传热，湿空气由引风引出，干料由排利口排出。
振动流化床干燥机工作原理目前应用很广的卧式振动流化床干燥机，形状和基本结构与普通卧式流化床干燥机很相似。
区别在于振动流化床整个机体通过弹簧支撑在底座上，多孔板稍向出料端倾斜，机体一侧或两侧装有振动电机。
物料依靠机械振动和穿孔气流双重作用流化，并在振动作用下向前运动。
振动流化床干燥机具有非常突出的优点（1 ）在很低的气速下可获得均匀的流化，从而大大降低了能耗、颗粒间的磨损和粉尘夹带；（2 ）物料停留时间分布均匀，几乎可以认为是“活塞式流动”，并且停留时间易于调节控制，因此可获得非常理想的产品含水率。
振动流化床干燥机产品特点1、物体受热均匀，热交换充分，干燥强度高，比普通干燥机节能30%-50%2、振动源是采用振动电机驱动，运转平衡、维修方便、噪音低、寿命长3、流态化均匀，无死空隙和吹穿现象，可以获得均匀的干燥、冷却、增湿的制品4、可调性好，适应面宽，料层厚度和在机内移动速度以及全振幅变更均可实现无级调节5、对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则时亦不影响工作效果6、采用全封闭式的结构，有效地防止了物料与外界空气的交叉感染，作业环境清洁。
振动流化床干燥机内部结构
振动流化床干燥机内部结构
振动流化床干燥机是一种常用的干燥设备，其内部结构通常包
括以下部分：
1. 主机部分，主机部分通常由振动机构、床体和气体分布板组成。
振动机构通过激振器产生振动力，使干燥床体产生流化状态，
有助于提高干燥效率。
2. 干燥床体，干燥床体是振动流化床干燥机的核心部分，通常
由钢制成。
床体内部有大量的小孔，用于通入干燥介质和排出湿气，同时也是物料的干燥和传热的场所。
3. 气体分布板，气体分布板位于床体底部，用于均匀分布干燥
介质气体，使其能够充分与物料接触，提高干燥效果。
4. 进料口和出料口，进料口通常位于干燥机的上部，用于投入
待干燥物料，出料口则位于底部，用于排出干燥后的物料。
5. 热风循环系统，振动流化床干燥机通常配备有热风循环系统，包括热风发生器、风机和管道等设备，用于提供干燥介质的热风，
促进物料的干燥。
总的来说，振动流化床干燥机的内部结构设计合理，能够通过
振动和气流的作用，实现物料的快速、均匀干燥，广泛应用于化工、食品、医药等行业。
希望以上信息能够对你有所帮助。

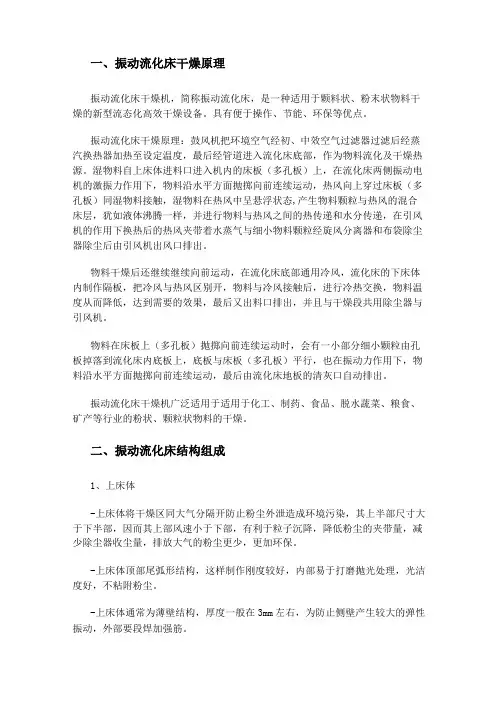

振动流化床的干燥原理及结构组成
一、振动流化床干燥原理振动流化床干燥机，简称振动流化床，是一种适用于颗料状、粉末状物料干燥的新型流态化高效干燥设备。
具有便于操作、节能、环保等优点。
振动流化床干燥原理：鼓风机把环境空气经初、中效空气过滤器过滤后经蒸汽换热器加热至设定温度，最后经管道进入流化床底部，作为物料流化及干燥热源。
湿物料自上床体进料口进入机内的床板（多孔板）上，在流化床两侧振动电机的激振力作用下，物料沿水平方面抛掷向前连续运动，热风向上穿过床板（多孔板）同湿物料接触，湿物料在热风中呈悬浮状态,产生物料颗粒与热风的混合床层，犹如液体沸腾一样，并进行物料与热风之间的热传递和水分传递，在引风机的作用下换热后的热风夹带着水蒸气与细小物料颗粒经旋风分离器和布袋除尘器除尘后由引风机出风口排出。
物料干燥后还继续继续向前运动，在流化床底部通用冷风，流化床的下床体内制作隔板，把冷风与热风区别开，物料与冷风接触后，进行冷热交换，物料温度从而降低，达到需要的效果，最后又出料口排出，并且与干燥段共用除尘器与引风机。
物料在床板上（多孔板）抛掷向前连续运动时，会有一小部分细小颗粒由孔板掉落到流化床内底板上，底板与床板（多孔板）平行，也在振动力作用下，物料沿水平方面抛掷向前连续运动，最后由流化床地板的清灰口自动排出。
振动流化床干燥机广泛适用于适用于化工、制药、食品、脱水蔬菜、粮食、矿产等行业的粉状、颗粒状物料的干燥。
二、振动流化床结构组成1、上床体-上床体将干燥区同大气分隔开防止粉尘外泄造成环境污染，其上半部尺寸大于下半部，因而其上部风速小于下部，有利于粒子沉降，降低粉尘的夹带量，减少除尘器收尘量，排放大气的粉尘更少，更加环保。
-上床体顶部尾弧形结构，这样制作刚度较好，内部易于打磨抛光处理，光洁度好，不粘附粉尘。
-上床体通常为薄壁结构，厚度一般在3mm左右，为防止侧壁产生较大的弹性振动，外部要段焊加强筋。
-上床体设置排风口，用于排风，兼顾上床体强度一般制作为圆型，根据流化床的大小出风口一般制作4-6个。
振动流化床运用于食品行业
振动流化床在食品工业上用于干燥果汁型饮料、速溶乳粉、砂糖、葡萄糖、汤料粉等。
流化床干燥机呈长方形或长槽状箱体结构。
流化床工作部位为多孔板，由薄钢板冲孔、细钢丝编织网或氧化铝烧结成多孔陶瓷板制成，多孔板下方是热空气强制通风室。
干燥时，颗粒状食品原料由供料装置散布在多孔板上，形成一定料层厚度，热空气穿过多孔板，对板上物料进行干燥加热，同时使板上的食品原料呈沸腾状态，如同流体流动一般，所以叫流化状态。
物料因流化而加速向出口运动，干燥物料通过出料口排出机外，吸湿换热后的低温空气由排风口排出。
一、流化床干燥机的原理及特点在其他条件一定时，流化床上物料流化状态的形成和稳定主要取决于气流的速度。
流化床上物料层的状态与气流速度的关系如图10—6所示，气流速度与床层压力降的关系如图10—7所示。
(1) 固定床段当风速很小时，气流从颗粒间通过，气流对物料的作用力还不足以使颗粒运动，物料层静止不动，高度不变，即固定床阶段(图10—7所示曲线的OA段)。
(2) 松动床段床层压力降随气流速度的增加而增大，当气流的速度逐渐增大至接近νK时，压力降等于单位面积床上物料层的实际重力时，床层开始松动，高度略有增加，物料空隙率也稍有增加，但床层并无明显的运动，即松动床阶段(图10—7所示曲线的AB段)。
(3) 流态化开始阶段当气流的速度增大至νK(气流临界流化速度，此时床层压力降达到^大值ΔPK)并继续增加时，颗粒开始被气流吹起并悬浮在气流中，颗粒间相互碰撞、混合，床层高度明显上升，床上物料呈现近乎液体的沸腾状态，即流化态开始阶段(图10—7所示曲线的BC段)，此阶段床层处于不稳定阶段，极易形成“流沟”。
流沟的出现使气流分布不均匀，大部分气流在未与物料颗粒充分接触前便通过。
流沟若出现在物料流态化干燥过程中，引起于燥不均匀，干燥时间延长，白白浪费热量。
(4)流态化展开段当气流的速度进一步增大，床上物料处于稳定的流化状态(图10—7所示曲线的CD段)，在物料流态化干燥时，热风气流的速度应稳定在CD范围内。
振动流化床原理
振动流化床原理
振动流化床的原理基于振动和流化的结合，以实现物料的干燥、输送等功能。
其工作原理如下：
1. 振动原理：振动流化床由两台振动电机驱动，产生一固定频率的激振力。
这种激振力使物料沿水平网板跳跃、抛掷向前连续运动。
这种振动作用使得物料颗粒之间的空隙变大，增加了传热面积和传热效率，有助于提高干燥效率。
2. 流化原理：同时，热风由下部向上通过网板，穿过物料层。
热风与物料充分接触，实现传热和传质过程。
由于热风的作用，物料被流态化，即物料呈流态化状态，此时床层内部物料的流动性好，使物料更容易加热和干燥。
3. 干燥原理：在振动流化床中，物料在振动力的作用下不断跳跃和抛掷，与热风充分接触，从而实现传热和传质过程。
经过一段时间的干燥后，物料中的水分被蒸发掉，干燥后的物料由出料口排出。
通过以上原理，振动流化床能够有效地实现物料的干燥、输送等功能。
如需了解更多信息，建议查阅相关书籍或咨询机械工程专家。
ZL1575振动流化床干燥机结构设计说明
1.2 干燥过程基本原理
1.2.1 恒速干燥过程
此阶段即干燥的初始阶段，在排除非结合表面湿分时特别重要，因为物料表面的 水分以蒸汽形式通过物料表面的气膜向周围扩散，这种传质的过程伴随这传热的进行， 强化传热便可加速干燥。此过程的干燥速率主要取决于干燥介质的温度、湿度、空气 流速和方向、物料的物理形态等外部条件。此过程称外部条件控制过程，也称恒速干 燥过程。
到了 80 年代，我国振动流化床的生产与应用进入了高速发展阶段，相继出现了一 些专业化大规模生产振动流化床的工厂。从 1982 年开始至今，平均每年向社会推出约 200 台这种干燥机。应用的行业也开始由制药，乳品等行业发展到轻工、化工、饮料、 食品、矿冶、饲料、化肥、种籽等行业。
振动流化床干燥机工作是由振动电机或其他方式提供激振力，使物料在空气分布 板上跳跃前进，同时于分布板下方送入的热风接触，进行热、质传递。下箱体为床层 提供了一个稳定的具有一定压力的风室。交接引风机，使上箱体中床层物料上部保持 微负压，维持良好的干燥环境并防止粉尘外泄。空气分布板支撑物料并使热风分布均 匀。物料经给料器均匀连续的加到振动流化床中，同时，空气经过滤后，被加热到一 定温度，由给风口进入干燥机风室中。物料落到分布板上后，在振动力和经空气分布 板均风的热气流双重作用下，呈悬浮状态与热气流均匀接触。调整好给料量、振动参 数及风压、风速后，物料床层形成均匀的流化状态。物料粒子与热介质之间进行着激 烈的湍动，使传热和传质过程得以强化，干燥后的产品由排料口排除，蒸发掉的水分 和废弃经旋风分离器回收粉尘后，排入大气。
味精振动流化床干燥机设备工艺原理
味精振动流化床干燥机设备工艺原理1. 前言味精广泛应用于各行各业，现代化社会对味精质量的要求不断提高。
为了满足市场需求，味精生产企业需要采用高效、经济的干燥设备进行干燥处理。
振动流化床干燥机作为一种新型的干燥设备，被广泛应用于味精干燥中。
本文将介绍味精振动流化床干燥机的设备工艺原理。
2. 设备工艺原理振动流化床干燥机采用振动器产生高频振动，使干燥室内的干燥介质形成流态床层，即振动流态床干燥技术。
在振动作用下，干燥物料表面受到复杂的机械和气流作用，产生剪切和摩擦力，使水分从物料表面逐渐脱离，达到干燥的目的。
振动流态床干燥技术具有以下特点：1.干燥效果好，干燥速度快：振动作用强化了干燥物料表面和干燥介质的接触，增加了干燥传热传质效率，从而提高了干燥速度和干燥效果。
2.干燥温度低：由于振动作用下，干燥介质变成流态床态，形成“波纹”现象，使干燥介质的传热区域增大，传热效率提高，从而降低了干燥温度，避免了物料的变质、裂解等情况的发生。
3.干燥过程中，干燥介质均匀分布：振动作用下，干燥介质呈现流态床状，能够均匀地分布在干燥室内，保证了每个物料粒子受到充分的干燥。
4.操作简单，易于控制：由于振动流化床干燥机在干燥过程中不需要高温和高压的气密性设备，操作简单，易于控制。
5.干燥介质的再生利用：振动流化床干燥机采用不同的排风系统和除尘设施，可以实现干燥介质的再生利用，降低了生产成本。
3. 工艺流程味精振动流化床干燥机的工艺流程如下：1.将味精原料经过筛分、研磨、搅拌等工艺处理后放入振动流化床干燥机内。
2.开启振动器，使干燥介质形成流态床层，调节干燥温度和时间，开始干燥。
3.干燥后的味精产品经过冷却、包装等工艺处理，最终成品出库。
4. 设备特点味精振动流化床干燥机的特点如下：1.结构简单，维护方便，故障率低。
2.干燥物料在干燥过程中，受到机械和气流的作用，表面均匀受力，不易破碎和变形。
3.干燥介质可以根据物料特点进行选择，如硅胶、玻璃珠、陶瓷球等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动流化床干燥机的结构特点及工作原理
每款干燥设备都各有特点，其结构原理以及加工物料种类也各不相同，所以在选择购买干燥设备时，首先要详细了解设备的技术资料，参照详细资料看到底适不适合自己所要加工行业的需求，这对于选择一款合适设备是非常重要的。
下面日宏佳尔特粉体设备公司，就为大家介绍一下振动流化床干燥机，以便大家参照购买。
振动流化床干燥机结构特点
振动流化床干燥机是由振动电机产生激振力使机器振动，物料在给定方向的激振力作用下跳跃前进，同时床底输入的热风使物料处于流化状态，物料颗粒与热风充分接触，从而达到理想干燥效果。
物料从料口进入，振槽上的物料与振槽下部通入的热风正交接触传热，湿空气由引风引出，干料由排利口排出。
振动流化床干燥机工作原理
目前应用较广的卧式振动流化床干燥机，形状和基本结构与普通卧式流化床干燥机很相似。
区别在于振动流化床整个机体通过弹簧支撑在底座上，多孔板稍向出料端倾斜，机体一侧或两侧装有振动电机。
物料依靠机械振动和穿孔气流双重作用流化，并在振动作用下向前运动。
振动流化床干燥机具有非常突出的优点：
（1 ）在很低的气速下可获得均匀的流化，从而大大降低了能耗、颗粒间的磨损和粉尘夹带；
（2 ）物料停留时间分布均匀，几乎可以认为是“活塞式流动”，并且停留时间易于调节控制，因此可获得非常理想的产品含水率。
振动流化床干燥机产品特点
1、物体受热均匀，热交换充分，干燥强度高，比普通干燥机节能30%-50%
2、振动源是采用振动电机驱动，运转平衡、维修方便、噪音低、寿命长
3、流态化均匀，无死空隙和吹穿现象，可以获得均匀的干燥、冷却、增湿的制品
4、可调性好，适应面宽，料层厚度和在机内移动速度以及全振幅变更均可实现无级调节
5、对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则时亦不影响工作效果
6、采用全封闭式的结构，有效地防止了物料与外界空气的交叉感染，作业环境清洁
本文主要讲了振动流化床干燥机的工作原理及技术特点，通过介绍让我们更加深入的了解了振动流化床干燥机，希望这些知识，对于大家以后购买及使用中有所帮助。
