雨蓬计算:雨蓬计算简图如下:1:截面尺寸:根部:h≥L/12=900/12=75mm,取h=100mm2:荷载计算:恒载:均布荷载:20mm厚水泥砂浆面层: 0.02×20=0.4KN/M2混凝土板(平均板厚为100mm): 0.1×25=2.5 KN/M2 20mm厚混合砂浆粉底: 0.02×17=0.34 KN/M2 K g=3.24 KN/M2活载:均布荷载: q k=0.5KN/M集中荷载: P=1.0KN/M取1m板宽作为计算单元:g=1.2×3.24=3.89KN/MQ 均=1.4×0.5=0.7KN/MQ 集=1.4×1.0=1.4KN3:内力计算:M KN l Q l g M ⋅=⋅⋅+⋅⋅=86.12121221均 M KN l Q l g M ⋅=⋅+⋅⋅=84.22122集 取M=2.84K N ·M4:配筋计算: 518.0038.0211037.08010009.110.11084.226201=〈=--=⨯⨯⨯⨯==b s c s bh f M εααα 981.02211=-+=s s αγ 2605.10080360981.01084.2mm h f M A y s s =⨯⨯⨯==γ As/(b*h0)=100.5/(1000x80)=0.00126=0.126％最小配筋 率ρmin =45ft/fy ％=45x1.27/360 ％=0.159％＜0.2％ As min =0.2％x1000x80=1602mm >25.100mm 取1602mm 配筋,8＠200(As=251mm 2) ,分布钢筋6＠200。
裂缝验算挑板自重=2.25KN/M 面层恒载=0.8KN/M 活荷载=0.5KN/MM k = (恒活载标准值之和)×L ²/2+FL=（2.25+0.8+0.5）×0.9²=2.88M KN ⋅钢筋的应力σsk=M k/(0.87h0A s)=2.84×106/(0.87×80×251)=162.57计算配筋率ρte= (As+Ap)/A te=0.006<0.010 ρte取0.010钢筋应变的不均匀系数ψ=1.1-0.65f tk/(ρteσk)=0.592<<，故取值为0.592ψ0.2 1.0αcr=2.1 E s=200000 C=20 d eq= 8最大裂缝宽度ωmax=αcrψσsk (1.9C+0.08d eq/ρte) /E s =0.103<0.3满足裂缝要求。
雨蓬计算
雨蓬计算：
一，雨蓬板计算：
雨蓬板当作一跟悬臂梁进行计算
在理正工具里面可以计算。
梁截面
b0.4反上来的高度：0.4 h0.9宽度：0.07雨蓬梁挑出长度： 1.5
两边柱的宽度：0.4雨蓬板长LN 6.2二，雨蓬梁计算：
1，扭矩计算：
恒荷载：g
标准值设计值
120厚的板3
面层，抹灰层，建筑找坡0.8
总计： 3.8 4.56
活荷载：q
积水荷载：
如果满水下荷载：
反上来高度：0.4
板厚度0.15
水高度0.25
满水荷载： 2.5 3.5
集中荷载：Fg
反上来的混凝土的荷载：0.7
总计：0.70.84
计算在雨蓬板上产生沿梁单位长度上的扭矩：t
公式：
t=(g+q)*Ln*(Ln+b)/2+Fg*(Ln+b/2)
t12.9135
梁在门洞边缘处的最大扭矩值：
公式：
T=t*LN/2
沿雨蓬长度方向总T37.44915
2，剪力计算：
查得PKPM的结果为：60
2，弯矩计算：
查得PKPM的结果为：50。
雨棚的工程量计算规则表
雨棚的工程量计算规则表
项目名称：雨棚建设工程
项目地点：未来城市
项目概述：
雨棚是在建筑物外部安装、用于遮挡雨水和遮阳的构筑物，通常由支撑结构和遮盖材料组成。
雨棚的建设需要精确的工程量计算，以确保施工过程顺利进行。
计算规则：
1.面积计算
–面积计算公式为：$A = L \\times W$，其中A为面积，L为雨棚的长度，W为雨棚的宽度。
2.支撑结构计算
–支撑结构的数量取决于雨棚的长度和结构设计，通常以每隔一定距离设置一个支撑结构。
3.遮盖材料计算
–遮盖材料的长度和宽度需根据雨棚的实际大小进行计算，要考虑到遮盖材料的覆盖范围。
4.材料损耗计算
–考虑到施工过程中可能会有一定的材料损耗，通常按照一定的损耗率进行计算，以确保施工材料足够使用。
工程量计算表：
项目计算公式数量单位
面积$A = L \\times W$ - 平方米
支撑结构视结构设计确定- 个
遮盖材料根据实际尺寸计算- 米
损耗材料根据损耗率计算- 米
备注： - 工程量计算表中的数量为预估值，实际施工过程中需根据具体情况进行调整。
- 工程量计算仅供参考，具体实施过程中需进行现场测量、设计调整等工作。
通过以上工程量计算规则表，我们可以清晰地了解到雨棚建设工程的量化计算方法，为施工提供便利与参考。

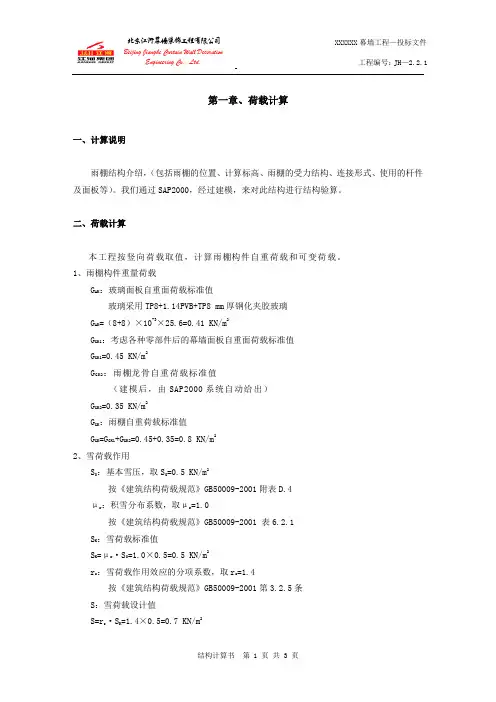

2.2.1-雨棚荷载计算
第一章、荷载计算一、计算说明雨棚结构介绍，（包括雨棚的位置、计算标高、雨棚的受力结构、连接形式、使用的杆件及面板等）。
我们通过SAP2000，经过建模，来对此结构进行结构验算。
二、荷载计算本工程按竖向荷载取值，计算雨棚构件自重荷载和可变荷载。
1、雨棚构件重量荷载G AK：玻璃面板自重面荷载标准值玻璃采用TP8+1.14PVB+TP8 mm厚钢化夹胶玻璃G AK=（8+8）×10-3×25.6=0.41 KN/m2G GK1：考虑各种零部件后的幕墙面板自重面荷载标准值G GK1=0.45 KN/m2G GK2：雨棚龙骨自重荷载标准值（建模后，由SAP2000系统自动给出）G GK2=0.35 KN/m2G GK：雨棚自重荷载标准值G GK=G GK1+G GK2=0.45+0.35=0.8 KN/m22、雪荷载作用S0：基本雪压，取S0=0.5 KN/m2按《建筑结构荷载规范》GB50009-2001附表D.4μr：积雪分布系数，取μr=1.0按《建筑结构荷载规范》GB50009-2001 表6.2.1S K：雪荷载标准值S K=μr·S0=1.0×0.5=0.5 KN/m2r s：雪荷载作用效应的分项系数，取r s=1.4按《建筑结构荷载规范》GB50009-2001第3.2.5条S：雪荷载设计值S=r s·S K=1.4×0.5=0.7 KN/m23、风荷载作用（负风压）βgz：阵风系数，取βgz=2.246按《建筑结构荷载规范》GB50009-2001表7.5.1μS：风荷载体型系数，取μS=-2.0按《建筑结构荷载规范》GB50009-2001第7.3.3条μZ：风压高度变化系数，取μZ=0.74按《建筑结构荷载规范》GB50009-2001表7.2.1W0：作用在幕墙上的风荷载基本值 0.55 KN/m2按《建筑结构荷载规范》GB50009-2001附表D.4（按50年一遇）W K：作用在幕墙上的风荷载标准值W K=βgz·μS·μZ·W0=2.246×（-2.0）×0.74×0.55=-1.828 KN/m2（表示负风压）r W：风荷载分项系数，取r W=1.4按《建筑结构荷载规范》GB50009-2001第3.2.5条W：作用在幕墙上的风荷载设计值W=r W·W K=1.4×（-1.828）=-2.56 KN/m2三、荷载效应组合1、由负风荷载效应控制的组合（向上）ψW：风荷载组合系数，取ψW=1.0按《建筑结构荷载规范》GB50009-2001第3.2.5条q K：荷载组合标准值q K=G GK+ψW·W K=0.8+1.0×(-1.828)=-1.028 KN/m2r G：重力荷载分项系数，取r G=0.9按《建筑结构荷载规范》GB50009-2001第3.2.5条q：荷载组合设计值q=r G·G GK+ψW·W=0.9×0.8+1.0×（-2.56）=-1.76 KN/m22、由自重和雪荷载效应控制的组合（向下）ψs：雪荷载组合系数，取ψs=1.0按《建筑结构荷载规范》GB50009-2001第3.2.5条q K：荷载组合标准值q K=G GK+ψs·S K=0.8+1.0×0.5=1.3 KN/m2r G：重力荷载分项系数，取r G=1.35按《建筑结构荷载规范》GB50009-2001第3.2.5条q：荷载组合设计值q=r G·G GK+ψs·S=1.35×0.8+1.0×0.7=1.78 KN/m2我们需要计算在以上两种情况对结构产生的影响，并找出受力最不利时，杆件的受力情况。
雨棚怎么计算工程量
雨棚计算工程量方法
在建筑设计和施工中，雨棚作为一种常见的建筑构件，起着遮阳、挡雨等作用。
对于建筑师和施工人员来说，正确计算雨棚的工程量十分重要，能够确保材料的充分利用和施工的顺利进行。
下面介绍一种常用的雨棚工程量计算方法：
1.材料准备：首先需要准备好雨棚所需的材料，包括雨棚顶板、支撑
杆、连接件等。
根据设计要求，确定每种材料的规格和数量。
2.计算面积：通过测量建筑物的实际尺寸，计算出雨棚需要覆盖的面
积。
一般来说，雨棚的面积等于建筑物投影面积加上适当的边缘距离。
3.计算支撑结构：根据设计要求和施工规范，确定雨棚的支撑结构。
计算支撑杆的数量和长度，并考虑支撑结构的稳定性和承重能力。
4.计算连接件：计算连接件的数量和规格，确保连接件与顶板和支撑
杆的连接紧固可靠。
5.综合计算：将以上步骤得出的各项数据综合计算，得出雨棚的总工
程量。
需要注意的是，计算过程中要考虑到材料的浪费率和工程施工的实际情况，保证计算结果的准确性。
通过以上方法，可以较为准确地计算出雨棚的工程量，为建筑设计和施工提供
可靠的参考依据。
同时，建议在计算过程中与设计师和施工队沟通，共同确认计算结果，确保雨棚工程量的准确性和施工质量。

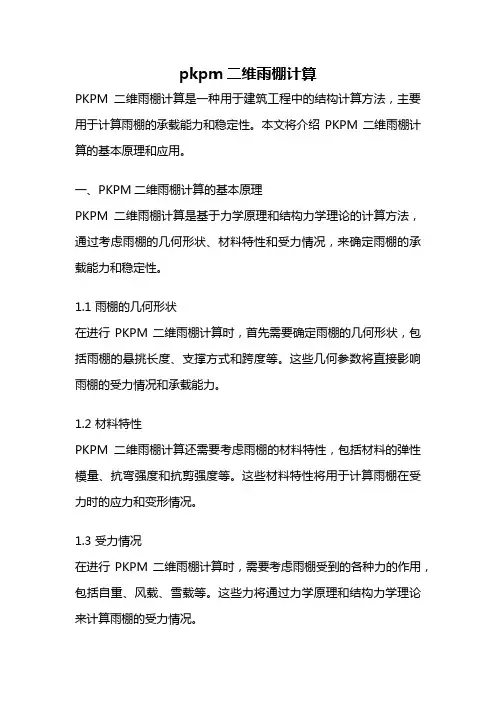

pkpm二维雨棚计算
