双头蜗杆和单头蜗杆的区别(螺旋角大)

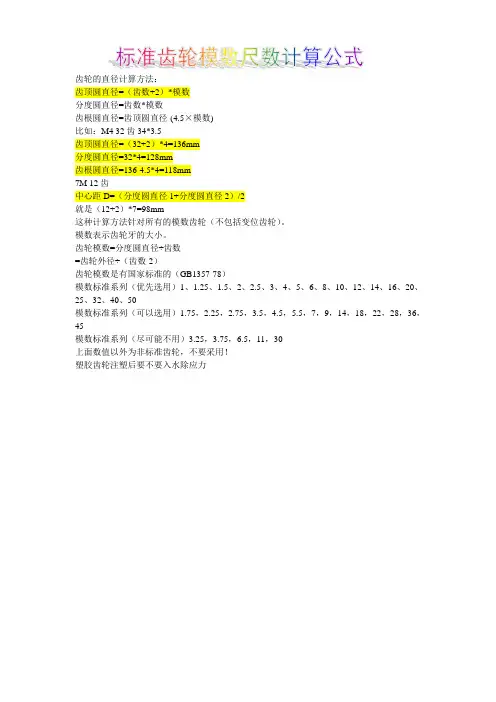

标准齿轮模数尺数计算公式
标准齿轮模数尺数计算公式找对应表太不现实了！告诉你一简单的：齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如：M4 32齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=（分度圆直径1+分度圆直径2）/2就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法精确测定斜齿轮螺旋角的新方法Circular Pitch （CP）周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」？模数表示轮齿的大小。
R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
标准齿轮参数计算
标准齿轮参数计算标准齿轮模数尺数计算公式找对应表太不现实了！告诉你⼀简单的：齿轮的直径计算⽅法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.53模数)⽐如：M4 32齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中⼼距D=（分度圆直径1+分度圆直径2）/2就是（12+2）*7=98mm这种计算⽅法针对所有的模数齿轮（不包括变位齿轮）。
模数表⽰齿轮⽛的⼤⼩。
齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选⽤）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列（可以选⽤）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不⽤）3.25，3.75，6.5，11，30上⾯数值以外为⾮标准齿轮，不要采⽤！塑胶齿轮注塑后要不要⼊⽔除应⼒精确测定斜齿轮螺旋⾓的新⽅法Circular Pitch （CP）周节齿轮分度圆直径d的⼤⼩可以⽤模数(m)、径节(DP)或周节(CP)与齿数(z)表⽰径节P(DP)是指按齿轮分度圆直径(以英⼨计算)每英⼨上所占有的齿数⽽⾔径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」？模数表⽰轮齿的⼤⼩。
R模数是分度圆齿距与圆周率（π）之⽐,单位为毫⽶(mm)。
除模数外,表⽰轮齿⼤⼩的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」？分度圆直径是齿轮的基准直径。
齿轮的参数、代号、图解、计算方法
齿轮几何要素的名称、代号齿顶圆：通过圆柱齿轮轮齿顶部的圆称为齿顶圆，其直径用 d a 表示。
齿根圆：通过圆柱齿轮齿根部的圆称为齿根圆，直径用 d f 表示。
齿顶高：齿顶圆 d a 与分度圆d 之间的径向距离称为齿顶高，用 h a 来表示。
齿根高：齿根圆 d f 与分度圆 d 之间的径向距离称为齿根高，用 h f 表示。
齿顶高与齿根高之和称为齿高，以h 表示，即齿顶圆与齿根圆之间的径向距离。
以上所述的几何要素均与模数 m 、齿数z 有关。
齿形角：两齿轮圆心连线的节点Ｐ处，齿廓曲线的公法线（齿廓的受力方向）与两节圆的内公切线（节点P处的瞬时运动方向）所夹的锐角，称为分度圆齿形角，以α表示，我国采用的齿形角一般为20°。
传动比：符号i ，传动比i 为主动齿轮的转速n 1（r/min ）与从动齿轮的转速n 2（r/min ）之比，或从动齿轮的齿数与主动齿轮的齿数之比。
即i= n 1/n 2 = z 2/z 1中心距：符号a ，指两圆柱齿轮轴线之间的最短距离，即：a=(d 1+d 2)/2=m(z 1+z 2)/2齿轮几何参数计算压痕法是在被测齿轮的齿顶涂色后，使其在一张纸上滚动，这张纸上就留下了齿顶滚过的痕迹，根据压痕作出齿顶线的延长线及辅助线，然后用量角器测量出齿向角度，该角即为齿轮齿顶处的螺旋角β，然后再根据齿轮其它几何参数，计算出齿轮分度圆处的螺旋角β。
1) 什么是「模数」？模数表示轮齿的大小。
R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」？分度圆直径是齿轮的基准直径。
决定齿轮大小的两大要素是模数和齿数、分度圆直径等于齿数与模数(端面)的乘积。
过去,分度圆直径被称为基准节径。
最近,按ISO标准,统一称为分度圆直径。
多头螺纹与单头螺纹比较
螺纹的头数是形成螺纹线的螺旋线的条数。
单线螺纹由于其螺旋升角较小（不容易滑动），螺丝和螺母旋合形成的摩擦力较大（有自琐能力），用在螺纹的锁紧，例如固定吊扇的螺丝螺母、煤气瓶的接头和机械设备里零件间的固定连接等；而多线螺纹由于其螺纹升角较大（容易滑动），螺丝和螺母旋合形成的摩擦力较小，用于传递动力和运动，例如用于抬高车轮维修的千斤顶、用于夹紧工件进行钳工加工的台虎钳和用于加工螺纹的车床丝杆等。
多线螺纹的导程较大，同螺距的双线螺纹导程是单线螺纹导程的2倍，但是螺纹导程大了以后，自锁能力下降。
简单讲，综合力是垂直于螺纹的法向的，作用在螺纹的面上后，分解成轴向和径向的分力，导程大的螺纹，在轴向的受力小。
所以传动机构，大多采用多头螺纹。
而锁紧用的螺栓，大多用单头，轴向的力大，磨擦力也大，能自锁住，螺帽不会自己掉下来。
判断螺旋副是否能够自锁的条件是：１.当螺旋升角大于摩擦角时，螺旋线上的假想小方块所受重力大于摩擦阻力，有下滑的趋势；２.当螺旋升角小于摩擦角时，螺旋线上的假想小方块所受的摩擦阻力大于自身重力，不会下滑，具有自锁功能。
1多头螺杆必须与多头螺纹螺母相配2多头螺纹比普通螺纹旋合速度快，受力均匀，多用于一些快速接口与一些需要变速的地方1.多头螺纹是一定和多头螺纹相配的..但从纯理论上,你可以按照多头螺纹的一个头的螺距设计一个螺母,也可旋和,但这样是没有意义的,所以,实践上多头螺纹是一定和多头螺纹相配的...2.三楼大侠正解..多头螺纹的单头导程较大,有是会大于自锁角,所以还有一个用途就是把螺母的直线运动转变成螺柱的圆周运动,比如有一种螺钉安装工具就是用的这个原理,工人一拉套筒,心轴转动,被安装的螺钉旋紧..完整的螺纹标记是由：螺纹特征代号＋尺寸代号＋公差带代号＋及其他信息组成＋标准代号（如：对国产螺丝加国标代号）1、螺纹的特征代号用字母“M”2、尺寸代号单线螺纹的尺寸代号为“公称直径×螺矩”。
蜗杆传动考试复习与练习题
蜗杆传动习题与参考答案一、选择题1 与齿轮传动相比较， 不能作为蜗杆传动的优点。
A. 传动平稳，噪声小B. 传动效率高C. 可产生自锁D. 传动比大2 阿基米德圆柱蜗杆与蜗轮传动的 模数，应符合标准值。
A. 法面B. 端面C. 中间平面3 蜗杆直径系数q ＝ 。
A. q=d l /mB. q=d l mC. q=a /d lD. q=a /m4 在蜗杆传动中，当其他条件相同时，增加蜗杆直径系数q ，将使传动效率 。
A. 提高B. 减小C. 不变D. 增大也可能减小5 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1z ，则传动效率 。
A. 提高B. 降低C. 不变D. 提高，也可能降低6 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1z ，则滑动速度 。
A. 增大B. 减小C. 不变D. 增大也可能减小7 在蜗杆传动中，当其他条件相同时，减少蜗杆头数1z ，则 。
A. 有利于蜗杆加工B. 有利于提高蜗杆刚度C. 有利于实现自锁D. 有利于提高传动效率 8 起吊重物用的手动蜗杆传动，宜采用 的蜗杆。
A. 单头、小导程角B. 单头、大导程角C. 多头、小导程角D. 多头、大导程角9 蜗杆直径d 1的标准化，是为了 。
A. 有利于测量B. 有利于蜗杆加工C. 有利于实现自锁D. 有利于蜗轮滚刀的标准化10 蜗杆常用材料是 。
A. 40CrB. GCrl5C. ZCuSnl0P1D. LY1211 蜗轮常用材料是 。
A. 40Cr B ．GCrl5 C. ZCuSnl0P1 D. LYl212 采用变位蜗杆传动时 。
A. 仅对蜗杆进行变位B. 仅对蜗轮进行变位C. 同时对蜗杆与蜗轮进行变位13 采用变位前后中心距不变的蜗杆传动，则变位后使传动比 。
A. 增大B. 减小C. 可能增大也可能减小。
14 蜗杆传动的当量摩擦系数f v 随齿面相对滑动速度的增大而 。
A. 增大B. 减小C. 不变D. 可能增大也可能减小15 提高蜗杆传动效率的最有效的方法是 。
标准齿轮模数齿数计算公式汇总
齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如：M4 32齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=（分度圆直径1+分度圆直径2）/2就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch （CP）周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」？模数表示轮齿的大小。
R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」？分度圆直径是齿轮的基准直径。
决定齿轮大小的两大要素是模数和齿数、分度圆直径等于齿数与模数(端面)的乘积。
机械基础---蜗杆传动
二、蜗杆的基本参数
（1）模数和压力角 中间平面 过蜗杆的轴线并与蜗轮轴线垂直的平面称为中 间平面。
在中间平面内，蜗杆与蜗轮的啮合相当于齿条于渐开线 齿轮的啮合。
中间平面
以蜗杆的轴面参数、蜗轮的端面参数为标准参数，标准 压力角为α=20° （2）蜗杆的分度圆直径d1
即为蜗杆螺纹的中圆直径，简称中径，取值已被标准化
蜗杆传动
结构与特点 基本参数 材料 结构 传动比与几何尺寸计算
蜗杆传动的失效与维护
蜗杆传动
蜗杆传动的特点
蜗杆传动的组成： 由
蜗杆、蜗轮和 机架
组成
只能以蜗杆为主动件、蜗 轮从动件，传递空间交错 轴间的运动和动力
蜗杆传动的类型
类 型
圆柱蜗杆传动 圆弧面蜗杆传动
圆柱蜗杆
圆弧面蜗杆
蜗杆传动由于摩擦大，传动效率低，所以工作时发热量 较大。
在闭式传动中，如果不能及时散热，会使传动装置及润 滑油的温度不断升高，促使润滑条件恶化，最终导致胶 合等齿面损伤失效。
当工作油温t0 > 80℃ 时，须采取散热措施： 1）加散热片---增大散热面积（S↑）； 2）在蜗杆轴端加装风扇---加速空气的流通 3）在箱内装循环冷却水管或用循环油冷却 4）压力喷油循环润滑
蜗轮、蜗杆的材料不仅要求具有足够的强度，更重
要的是要具有良好的磨合和耐磨性能。 蜗杆采用碳素钢或合金钢：表面光洁、硬度高。 蜗轮齿圈采用青铜：减摩、耐磨性、抗胶合。 ◆ 蜗杆 高速重载传动 一般传动： 15Cr、20Cr 渗碳淬火 55 ~ 62 HRC
40、45、40Cr 表面淬火45 ~ 55 HRC
齿轮参数解释
引用齿轮参数解释1) 什么是「模数」？★模数表示轮齿的大小。
模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有CP（周节：Circular pitch）与DP（径节：Diametral pitch）。
齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」？★分度圆直径是齿轮的基准直径。
决定齿轮大小的两大要素是模数和齿数、分度圆直径等于齿数与模数(端面)的乘积。
过去,分度圆直径被称为基准节径。
最近,按ISO标准,统一称为分度圆直径。
3) 什么是「压力角」？★齿形与分度圆交点的径向线与该点的齿形切线所夹的锐角被称为分度圆压力角。
一般所说的压力角,都是指分度圆压力角。
最为普遍地使用的压力角为20°,但是,也有使用14．5°、15°、17．5°、22．5°压力角的齿轮。
4) 单头与双头蜗杆的不同是什么？★蜗杆的螺旋齿数被称为「头数」,相当于齿轮的轮齿数。
头数越多,导程角越大。
5) 如何区分R（右旋）?L（左旋）？★齿轮轴垂直地面平放,轮齿向右上倾斜的是右旋齿轮、向左上倾斜的是左旋齿轮。
6) M（模数）与CP（周节）的不同是什么？★CP（周节：Circular pitch）是在分度圆上的圆周齿距。
单位与模数相同为毫米。
CP除以圆周率（π）得M（模数)。
M（模数）与CP得关系式如下所示。
M（模数)＝CP／π（圆周率）两者都是表示轮齿大小的单位。
7)什么是「齿隙」？★一对齿轮啮合时,齿面间的间隙。
齿隙是齿轮啮合圆滑运转所必须的参数。
8) 弯曲强度与齿面强度的不同是什么？★齿轮的强度一般应从弯曲和齿面强度的两方面考虑。
弯曲强度是传递动力的轮齿抵抗由于弯曲力的作用,轮齿在齿根部折断的强度。
齿面强度是啮合的轮齿在反复接触中,齿面的抗摩擦强度。
9) 弯曲强度和齿面强度中,以什么强度为基准选定齿轮为好？★一般情况下,需要同时讨论弯曲和齿面的强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双头蜗杆和单头蜗杆的区别（螺旋角大）
1.双头需要分头；
2.双头的导程大。
工艺流程可以这样：
1.准备外圆车刀和螺纹车刀，按照螺距准备螺纹刀具，应该分粗精车；
2.先按照图纸加工外圆，留0.5-1的精车余量；
3.按导程粗加工螺纹，螺纹牙形尺寸为螺距尺寸，留精车余量；
4.分头，粗加工另一条螺纹，留精车余量；
5.精车两条螺纹，到图纸尺寸；
6.精车外圆倒图纸尺寸，倒螺纹角
工艺过程卡片日期：工艺过程卡片
产品名称减速器零件名称蜗杆第页毛坯尺寸Φ60×280 备料尺寸Φ60×280 共页车间机加工材料45 投产数量 1 加工数量 1 工序工种工步加工内容及技术条件 1. 锯 1. 按锻造比要求下料，适当直径棒料 2. 热处理 1 毛坯正火处理 3. 车 1. 用三爪卡盘夹持Ø34mm毛坯处，车端面，钻中心孔B3mm，即装后顶尖，粗车蜗杆螺纹外径Ø52mm至Ø54mm，粗车Ø34mm外圆至Ø36mm，控制60mm及18mm长度尺寸。
粗车Ø30mm
外圆至Ø32mm，控制106mm长度。
粗车Ø28mm外圆至Ø30mm，控制41mm长度。
2. 工件调头，用三爪夹持粗车后Ø36mm外圆，车端面，控制270mm总长，钻中心孔B3mm,
即装后顶尖，粗车Ø34mm外圆至Ø36mm，控制蜗杆长度60mm长度，粗车Ø30mm外圆
至Ø32mm，控制18mm长度。
4. 热处理2．粗车后工件进行调质处理HB230～250 5. 研 1. 调质后工件进行中心孔研磨6. 车 3. 工件安装在两顶尖之间，半精车蜗杆外圆Ø52mm至52.4mm(0.4mm为精车余量)车Ø34mm外圆至尺寸，半精车Ø30mm外圆至Ø30.4mm(0.4mm为留磨余量)半精车Ø28mm外圆至Ø28.4mm(0.4mm为留磨余量)。
工件调头安装在两顶尖之间，车Ø34X18mm外圆至尺寸，半精车Ø30mm外圆至Ø30.4mm（0.4mm 为留磨余量），一端用三爪（垫铜皮）夹持Ø30.4X106mm处，另一端用顶尖，车蜗杆螺纹外圆两端，20°倒角，粗车蜗杆螺纹，控制齿厚6.18mm为6.5mm，工件安装于两顶尖之间，精车蜗杆外圆Ø52-0.05 Mm至尺寸，精车蜗杆螺纹至尺寸，控制齿厚尺寸6.18mm. 7. 铣1. 工件安装于立式铣床工作台两顶之间，铣键槽8×30mm，控制23.5h12mm尺寸及端面5mm.
8. 磨 1. 工件上磨床两顶尖之间，磨外圆Ø30k6mm至尺寸，Ø300.05mm至尺寸及端面，磨外圆Ø28g6mm至尺寸工件调头，两顶尖装夹，磨外圆Ø30k6mm至尺寸及端面。
