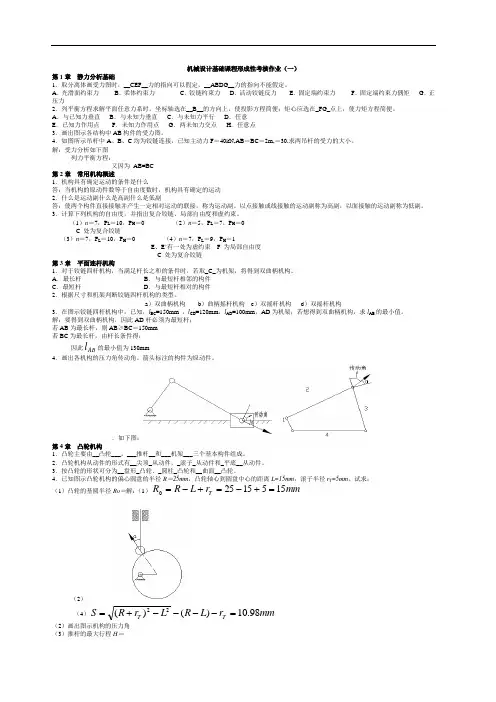

国家开放大学机械设计基础形成性考核习题及答案

机械设计基础课程形成性考核作业(一)第1章 静力分析基础1.取分离体画受力图时,__CEF__力的指向可以假定,__ABDG__力的指向不能假定。
A .光滑面约束力B .柔体约束力C .铰链约束力D .活动铰链反力E .固定端约束力F .固定端约束力偶矩G .正压力2.列平衡方程求解平面任意力系时,坐标轴选在__B__的方向上,使投影方程简便;矩心应选在_FG_点上,使力矩方程简便。
A .与已知力垂直B .与未知力垂直C .与未知力平行D .任意E .已知力作用点F .未知力作用点G .两未知力交点H .任意点3.画出图示各结构中AB 构件的受力图。
4.如图所示吊杆中A 、B 、C 均为铰链连接,已知主动力F =40kN,AB =BC =2m,=30.求两吊杆的受力的大小。
解:受力分析如下图列力平衡方程:又因为 AB=BC第2章 常用机构概述1.机构具有确定运动的条件是什么答:当机构的原动件数等于自由度数时,机构具有确定的运动2.什么是运动副什么是高副什么是低副答:使两个构件直接接触并产生一定相对运动的联接,称为运动副。
以点接触或线接触的运动副称为高副,以面接触的运动副称为低副。
3.计算下列机构的自由度,并指出复合铰链、局部自由度和虚约束。
(1)n =7,P L =10,P H =0 (2)n =5,P L =7,P H =0C 处为复合铰链(3)n =7,P L =10,P H =0 (4)n =7,P L =9,P H =1E 、E ’有一处为虚约束F 为局部自由度C 处为复合铰链第3章 平面连杆机构1.对于铰链四杆机构,当满足杆长之和的条件时,若取_C_为机架,将得到双曲柄机构。
A .最长杆B .与最短杆相邻的构件C .最短杆D .与最短杆相对的构件2.根据尺寸和机架判断铰链四杆机构的类型。
a )双曲柄机构b )曲柄摇杆机构c )双摇杆机构d )双摇杆机构3.在图示铰链四杆机构中,已知,l BC =150mm ,l CD =120mm ,l AD =100mm ,AD 为机架;若想得到双曲柄机构,求l AB 的最小值。
陈立德版机械设计基础第4、5章课后题答案

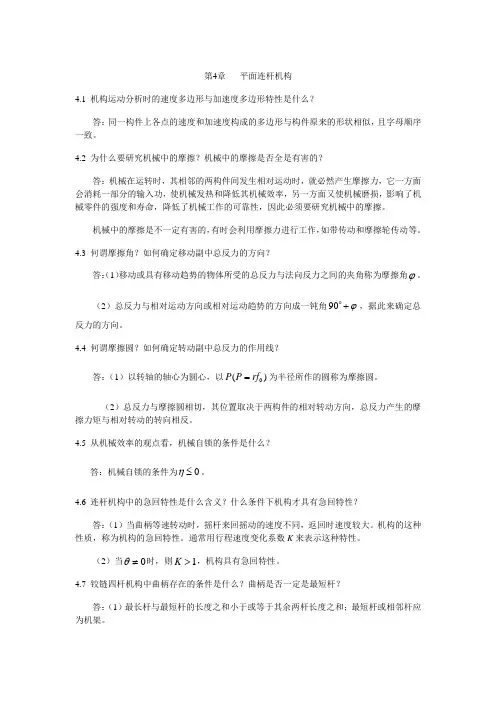

第4章 平面连杆机构4.1 机构运动分析时的速度多边形与加速度多边形特性是什么?答:同一构件上各点的速度和加速度构成的多边形与构件原来的形状相似,且字母顺序一致。
4.2 为什么要研究机械中的摩擦?机械中的摩擦是否全是有害的?答:机械在运转时,其相邻的两构件间发生相对运动时,就必然产生摩擦力,它一方面会消耗一部分的输入功,使机械发热和降低其机械效率,另一方面又使机械磨损,影响了机械零件的强度和寿命,降低了机械工作的可靠性,因此必须要研究机械中的摩擦。
机械中的摩擦是不一定有害的,有时会利用摩擦力进行工作,如带传动和摩擦轮传动等。
4.3 何谓摩擦角?如何确定移动副中总反力的方向?答:(1)移动或具有移动趋势的物体所受的总反力与法向反力之间的夹角称为摩擦角ϕ。
(2)总反力与相对运动方向或相对运动趋势的方向成一钝角90ϕ+ ,据此来确定总反力的方向。
4.4 何谓摩擦圆?如何确定转动副中总反力的作用线?答:(1)以转轴的轴心为圆心,以0()P P rf =为半径所作的圆称为摩擦圆。
(2)总反力与摩擦圆相切,其位置取决于两构件的相对转动方向,总反力产生的摩擦力矩与相对转动的转向相反。
4.5 从机械效率的观点看,机械自锁的条件是什么?答:机械自锁的条件为0η≤。
4.6 连杆机构中的急回特性是什么含义?什么条件下机构才具有急回特性?答:(1)当曲柄等速转动时,摇杆来回摇动的速度不同,返回时速度较大。
机构的这种性质,称为机构的急回特性。
通常用行程速度变化系数K 来表示这种特性。
(2)当0θ≠时,则1K >,机构具有急回特性。
4.7 铰链四杆机构中曲柄存在的条件是什么?曲柄是否一定是最短杆?答:(1)最长杆与最短杆的长度之和小于或等于其余两杆长度之和;最短杆或相邻杆应为机架。
(2)曲柄不一定为最短杆,如双曲柄机构中,机架为最短杆。
4.8 何谓连杆机构的死点?举出避免死点和利用死点的例子。
答:(1)主动件通过连杆作用于从动件上的力恰好通过其回转中心时的位置,称为连杆机构的死点位置。
《机械技术基础》形考作业四答案

《机械技术基础》形考作业(四)答案一、单选题(每题1分,共25分)1、影响标准直齿圆柱齿轮几何尺寸的最重要基本参数是(b)。
A.齿数Z B.模数m C.齿顶高系数ha* D.顶隙系数c* 2、一对齿轮连续传动的条件是(d)。
A.传动比恒定B.模数相等C.压力角相等D.重合度大于1 3、理论上,采用展成法加工标准直齿圆柱齿轮不产生根切的最小齿数是(c)。
A.Zmin=14 B.Zmin=24 C.Zmin=17 D.Zmin=214、一对齿轮啮合时,两齿轮的(a)始终相切。
A.节圆B.分度圆C.基圆D.齿根圆5、一渐开线标准直齿圆柱外啮合齿轮的齿距为15.7mm,齿顶圆直径为400mm,则该齿轮的齿数为(b)。
A.82 B.78 C.80 D.766、一渐开线标准直齿圆柱外啮合齿轮的齿距为15.7毫米,齿根圆直径为367.5mm,则该齿轮的齿数为(d)。
A.82 B.78 C.80 D.767、两轴在空间交错90º的传动,如已知传递载荷及传动比都较大,则宜选用(c)。
A.直齿轮传动B.直齿斜齿轮传动C.蜗轮蜗杆传动D.锥齿轮传动8、多头大升角的蜗杆,通常应用在(b)蜗杆传动装置中。
A.手动起重设备B.传递动力的设备C.传递运动的设备D.需要自锁的设备9、较理想的蜗杆和蜗轮的材料组合是(d)。
A.青铜和铸铁B.钢和钢C.钢和铸铁D.钢和青铜10、当尺寸相同时,下列轴承轴向载荷承载能力最大的是(d)。
A.深沟球轴承B.滚针轴承C.圆锥滚子轴承D.推力球轴承11、当滚动轴承的润滑和密封良好、不转动或转速极低时,其主要失效形式是(b)。
A.疲劳点蚀B.永久变形C.胶合D.保持架损坏12、当滚动轴承的润滑和密封不良、使用不当时,其主要失效形式是(d)。
A.疲劳点蚀B.永久变形C.胶合D.磨损和破碎13、在正常条件下,滚动轴承的主要失效形式是(b)。
A.滚动体碎裂B.滚动体与滚道的工作表面产生疲劳点蚀C.保持架破坏D.滚道磨损14、通常(c)用于轮毂沿键滑动,且滑动距离较大的联接。
机械设计基础自考题-4_真题-无答案

机械设计基础自考题-4(总分100,考试时间90分钟)一、单项选择题在每小题列出的四个备选项中只有一个是符合题目要求的。
1. 平键连接的主要用途是使轴与轴上零件之间( )A.沿轴向固定并传递轴向力 B.沿轴向可相对滑动并具导向作用C.沿周向固定并传递转矩 D.安装与拆卸方便2. 平键连接的可能失效形式为( )A.疲劳点蚀 B.弯曲疲劳破坏C.胶合 D.压溃、磨损3. 平键连接能传递的最大转矩为T,现要传递的转矩为1.5T,则应( )A.把键的工作长度增大到1.5倍 B.把键宽增大到1.5倍C.把轴的半径增大到1.5倍 D.安装一对平键4. 设计平键连接的几项主要内容是a:按轴的直径和轮毂的长度选择平键的截面尺寸和长度;b:按要求选择平键类型;c:进行必要的强度校核。
具体设计时一般顺序为( ) A.b—c—a B.b—a—cC.a—c—b D.c—b—a5. 普通平键的工作面是( )A.顶面 B.底面C.侧面 D.端面6. 楔键连接传递转矩是靠( )A.两侧面的摩擦力 B.两侧面的挤压力C.上下表面的挤压力 D.上下表面的摩擦力7. 普通螺纹的公称直径是指螺纹的( )A.大径 B.小径C.中径 D.外螺纹与内螺纹不同8. 当两个被连接件不太厚,且便于加工通孔时,宜采用( )A.双头螺柱连接 B.螺栓连接C.螺钉连接 D.紧定螺钉连接9. 螺纹连接防松的根本问题在于( )A.增加螺纹连接的轴向力 B.增加螺纹连接的横向力C.增加螺纹连接刚度 D.防止螺纹副相对转动10. 紧螺栓连接强度公式中,系数1.3是考虑( )A.应力集中B.安全系数C.受载后补充拧紧的影响系数D.承载面积是按内径面积计算,但螺纹牙也承担一定的抗拉作用11. 在螺栓连接设计中,若被连接件为铸件,则有时在螺栓孔处制作沉头座孔或凸台,其目的是( )A.避免螺栓产生附加弯曲应力 B.便于安装C.为安置防松装置 D.为避免螺栓受拉力过大12. 摩擦型带传动主要依靠( )传递运动和动力。
机械设计基础课后习题答案(第四版)

目录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平面机构的结构分析 (12)第4章平面连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常用零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。
2.方案设计在满足设计任务书中设计具体要求的前提下,由设计人员构思出多种可行方案并进行分析比较,从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。
3.技术设计完成总体设计、部件设计、零件设计等。
4.制造及试验制造出样机、试用、修改、鉴定。
1.2常见的失效形式有哪几种?答:断裂,过量变形,表面失效,破坏正常工作条件引起的失效等几种。
1.3什么叫工作能力?计算准则是如何得出的?答:工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。
对于载荷而言称为承载能力。
根据不同的失效原因建立起来的工作能力判定条件。
1.4标准化的重要意义是什么?答:标准化的重要意义可使零件、部件的种类减少,简化生产管理过程,降低成本,保证产品的质量,缩短生产周期。
第2章摩擦、磨损及润滑概述2.1按摩擦副表面间的润滑状态,摩擦可分为哪几类?各有何特点?答:摩擦副可分为四类:干摩擦、液体摩擦、边界摩擦和混合摩擦。
干摩擦的特点是两物体间无任何润滑剂和保护膜,摩擦系数及摩擦阻力最大,磨损最严重,在接触区内出现了粘着和梨刨现象。
江开机械设计基础第4次形考作业 (1)

江苏开放大学形成性考核作业学号姓名课程代码110035课程名称机械设计基础(专)评阅教师第 4 次任务共 4 次任务江苏开放大学机械设计基础课程第4次形考作业作业说明:本次作业为综合大作业,涉及课程全部内容以及相关课程的内容。
要求学员综合运用课程及有关知识设计具有实用性能和一定创新性能的机构。
完成日期:评语:得分:评阅时间:评阅教师:任务内容:实用、创新机构设计根据所学知识,设计一款实用机构。
绘制出机构简图,指出说明该机构的用途,说明机构主要组成部件的功能,并指出有何创新点。
###机构一、机构简图二、机构用途三、机构主要组成部件及功能四、创新点曲柄摇杆机构一、机构简图二、机构用途该曲柄摇杆机构是栽植机构(或称移栽机构)在插秧机上统称分插机构,是插秧机的主要工作部件之一。
在机械设计中,由于曲柄机构可以很容易地把旋转运动转换成直线运动,或者把直线运动转换为旋转运动,所以,很多机械中经常采用曲柄机构。
但是,在把直线运动转换为旋转运动时,其缺点是有“死点”存在。
为了解决这个问题,要采取多种办法。
如图所示是利用简单的机构就可解决这个问题的无死点曲柄机构。
滑板与活塞杆相连接,利用滑板上的曲线形长孔及与之配合的曲柄销驱动曲柄轮转动。
在曲柄销的左右死点位置上,由于滑板的曲线形长孔的斜面与曲柄接触,所以就能消除一般曲柄机构的死点问题,曲线形长孔的倾斜方赂确定了曲柄轴的旋转方赂,并使其保持固定的旋转方向。
三、机构主要组成部件及功能1、曲柄2、栽植臂3、摇杆 4 、秧叉 5、秧门 6、秧箱 C B为摇杆 O A为曲柄曲柄摇杆式分插机构主要由曲柄、摇杆和插值臂组成。
摇杆一端连接栽植臂,另一端固定在机架上。
栽植臂是一连杆体零件,前端安装秧针。
由于摇杆的控制作用,栽植臂把曲柄的圆周运动变为分插秧的特定的曲线运动,带动秧针完成分秧、运秧、插秧和回程等动作。
工作过程由曲柄、插值臂、摇杆和机架组成的四连杆机构控制。
当曲柄随传动轴旋转时,栽植臂被驱使绕传动轴做偏心转动,后端又受摇杆控制,从而使秧针形成特定的运动轨迹,保证秧针以合适的角度进入秧门分取秧苗,并以近似于垂直方向把秧苗插入土中。
最全《机械设计基础》答案完整版.doc

《机械设计基础》作业答案第一章平面机构的自由度和速度分析1 —1自由度为:F =3n _(2P L +P H _P') _F' =3 7 -(2 9 1-0) -1二21-19 -1=1或:F =3n -2P L -P H=3 6 -2 8 -1-11-6自由度为F =3n _(2P L P H _P') _F' =3 9-(2 12 1 -0) -1 =1或:F =3n -2P L - F H=3 8-2 11-1=24-22 -1=11 —10自由度为:F =3n _(2P L +P H _P') _F' =3 10-(2 14 12 -2) -1 = 30 -28 -1=1或:F =3n-2P L - P H=3 9-2 12-1 2=27-24 -2=11 — 11F =3n -2P L -P H=3 4 -2 4 -2=21 — 13:求出题1-13图导杆机构的全部瞬心和构件R4 p 3 P34 R3 1、3的角速度比。
1 - 14:求出题1-14图正切机构的全部瞬心。
设 •= =10rad/s ,求构件3的速度v 3 。
v 3 =v P13 =叫 P 14P 3 =10^200 = 2000mm/s1- 15:题1-15图所示为摩擦行星传动机构,设行星轮2与构件1、4保持纯滚动接触,试用瞬心法求轮1与轮2的角速度比「1/「2。
构件1、2的瞬心为P 12P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心⑷ 1 沃 P 14p 2 =切2 “ !~24 P 12 4-13 P3PP1 3创|P 24p 2| 2r 2 ⑷ 2 IR 4P 12I r i=10 AC tan BCA 916.565mm/s :2.9rad / s转中心的距离l AC =15mm , I AB = 90mm ,^10rad /s ,求『-00和『-1800时,从动件角速度-'2的数值和方向。
机械设计基础 第4版-习题答案

《机械设计基础》部分习题答案第一章1-1.各种机器尽管有着不同的形式、构造和用途,然而都具有下列三个共同特征:①机器是人为的多种实体的组合;②各部分之间具有确定的相对运动;③能完成有效的机械功或变换机械能。
机器是由一个或几个机构组成的,机构仅具有机器的前两个特征,它被用来传递运动或变换运动形式。
若单纯从结构和运动的观点看,机器和机构并无区别,因此,通常把机器和机构统称为机械。
1-2. 都是机器。
1-3.①杀车机构;有手柄、软轴、刹车片等。
②驱动机构;有脚踏板、链条、链轮后轴,前轴等。
1-4.(1)断裂;(2)过量变形;(3)表面失效;(4)破坏正常工作条件引起的失效。
1-5.(1)由专门化工厂大量生产标准件,能保证质量、节约低成本;(2)选用标准件可以简化设计工作、缩短产品的生产周期;(3)选用参数标准化的零件,在机械制造过程中可以减少刀具和量具的规格;(4)具有互换性,从而简化机器的安装和维修。
第二章2-1. 问题一:机构是由许多构件以一定的方式联接而成的,这种联接应能保证构件间产生一定的相对运动。
这种使两构件直接接触并能产生一定相对运动的联接称为运动副。
问题二:运动副的类型可按接触方式的不同分为两大类。
1.低副2.高副2-2. 问题一:绘制机构运动简图的目的是便于机构设计和分析。
问题二:(1)分析机构的运动原理和结构情况,确定其原动件、机架、执行部分和传动部分。
(2)沿着运动传递路线,逐一分析每个构件间相对运动的性质,以确定运动副的类型和数目。
(3)选择视图平面,通常可选择机械中多数构件的运动平面为视图平面,必要时也可选择两个或两个以上的视图平面,然后将其画到同一图面上。
(4)选择适当的比例尺,定出各运动副的相对位置,并用各运动副的代表符号、常用机构的运动简图符号和简单的线条来绘制机构运动简图。
(5)从原动件开始,按传动顺序标出各构件的编号和运动副的代号。
在原动件上标出箭头以表示其运动方向。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
机械设计基础作业410 齿轮传动思考题10-1 齿轮传动中常见的失效形式有哪些?齿轮传动的设计计算准则有哪些?在工程设计实践中,对于一般的闭式硬齿面、闭式软齿面和开式齿轮传动的设计计算准则是什么?10-2 在齿轮传动设计时,提高齿轮的疲劳强度的方法有哪些?10-3 与直齿轮传动强度计算相比,斜齿轮传动的强度计算有何不同?10-4 如何确定齿轮传动中的许用接触强度和许用弯曲强度值?10-5 根据齿轮的工作特点,对轮齿材料的力学性能有何基本要求?什么材料最适合做齿轮?为什么?10-6 齿轮传动设计的流程怎样?如何用框图表示?10-7 在齿轮结构设计时,齿轮的结构主要由什么参数决定?习题10-1 有一直齿圆柱齿轮传动,允许传递功率P,若通过热处理方法提高材料的力学性能,使大、小齿轮的许用接触应力[σH2]、[σH1]各提高30%,试问此传动在不改变工作条件及其他设计参数的情况下,抗疲劳点蚀允许传递的扭距和允许传递的功率可提高百分之几?10-2 单级闭式直齿圆柱齿轮传动中,小齿轮的材料为45钢调质处理,大齿轮的材料为ZG270-500正火,P=7.2kW,n1=960r/min,m=4mm,z1=25,z2=73,b1=84mm,b2=78mm,单向转动,载荷有中等冲击,用电动机驱动,试验算此单级传动的强度。
10-3 已知开式直齿圆柱传动i=2.3,P=3.2kW,n1=150r/min,用电动机驱动,单向转动,载荷均匀,z1=21,小齿轮为45钢调质,大齿轮为45钢正火,试计算此单级传动的强度。
10-4 已知闭式直齿圆柱齿轮传动的传动比i=3.6,n1=1440r/min,P=25kW,长期双向转动,载荷有中等冲击,要求结构紧凑,采用硬齿面材料。
试设计此齿轮传动,校核齿轮的接触疲劳强度和弯曲疲劳强度。
题图10-5 题图10-610-5 在题图10-5中,当轮2为主动时,试画出作用在轮2上的圆周力F t2、轴向力F a2和径向力F r2的作用线和方向。
10-6 设两级斜齿圆柱齿轮减速器的已知条件如题图10-6所示,试问:1)低速级斜齿轮的螺旋线方向应如何选择才能使中间轴上两齿轮的轴向力方向相反;2)低速级螺旋角β应取多大数值才能使中间轴上两个轴向力互相抵消。
10-7 已知单级斜齿圆柱齿轮传动的P =18kW ,n 1=960r/min ,电动机驱动,载荷平稳,双向转动。
已知i =2.3,z 1=21,m n =3mm ,β=16°15′,b 1=85mm ,b 2=80mm ,小齿轮材料为40MnB 调质,大齿轮材料为35SiMn 调质,试校核此闭式传动的强度。
10-8 设计一单级闭式斜齿轮传动,已知P =10kW ,n 1=1460r/min ,i =3.3,工作机有中等冲击载荷。
要求采用电动机驱动,选用硬齿面材料,z 1=19。
试设计此单级斜齿轮传动,校核疲劳强度。
10-9 已知闭式直齿圆锥齿轮传动的δ1+δ2=90°,i =2.7,z 1=16,P =7.5kW ,n 1=840r/min ,用电动机驱动,载荷有中等冲击,要求结构紧凑,故大、小齿轮的材料均选为40Cr 表面淬火,试计算此传动。
11 蜗杆传动思考题11-1 蜗杆传动的特点及应用场合是什么?11-2 为什么蜗轮的端面模数是标准值?蜗杆传动的正确啮合条件是什么?11-3 蜗杆直径系数的含义是什么?为什么要引入蜗杆直径系数?11-4 蜗杆传动的传动比计算公式是什么?它是否等于蜗杆和蜗轮的节圆直径之比?11-5 如何进行蜗杆传动的受力分析?各力的方向任何确定?与齿轮传动的受力分析有什么不同?11-6 蜗杆传动的主要失效形式是什么?相应的设计准则是什么?11-7 在蜗杆传动的强度计算中,为什么只考虑蜗轮的强度?蜗杆的强度任何考虑?蜗杆的刚度在什么情况下才需要计算?11-8 蜗杆传动的效率受哪些因素影响?为什么具有自锁特性的蜗杆传动,其啮合效率通常只有40%左右?11-9 为什么蜗杆传动要进行热平衡的计算?采用什么原理进行计算?当热平衡不满足要求时,可以采取什么措施?习题11-1 设某一标准蜗杆传动的模数m=5mm,蜗杆的分度圆直径d1=50mm,蜗杆的头数z1=2,传动比i=20。
试计算蜗轮的螺旋角和蜗杆传动的主要尺寸。
11-2 对图示的蜗杆传动,请根据已知的蜗杆的螺旋方向和转向,确定蜗轮的螺旋方向和转向。
并在图中表出蜗杆和蜗轮的受力方向。
题图11-2 题图11-311-3 图示为手动铰车中所采用的蜗杆传动。
已知m=8mm,d1=80mm ,z1=1,i=40,卷筒的直径D=250mm,试计算:(1)欲使重物上升1m,应转动蜗杆的转数;(2)设蜗杆和蜗轮间的当量摩擦系数为0.18,检验该蜗杆传动是否满足自锁条件;(3)设重物重Q=5kN,通过手柄转臂施加的力F=100N,手柄转臂的长度l的最小值。
11-4试设计一单级圆柱蜗杆传动:传动由电动机驱动,电动机的功率为7kW,转数为1440r/min,蜗轮轴的转数为80r/min,载荷平稳,单向传动。
12 带传动思考题12-1 带传动主要类型有哪些?各有什么特点?12-2 影响带传动工作能力的因素有哪些?12-3 带速为什么不宜太高也不宜太低?12-4 带传动中的弹性滑动和打滑是怎样产生的?对带传动有何影响?12-5 带传动的主要失效形式是什么?设计中怎样考虑?12-6 为什么带传动通常布置在机器的高速级?12-7 带传动在什么情况下才会发生打滑?打滑通常发生在大带轮上还是小带轮上?刚开始打滑前,紧边拉力与松边拉力有什么关系?12-8 何谓滑动率?滑动率如何计算?12-9 带传动中带为何要张紧?如何张紧?12-10 为什么V带轮轮槽槽角要小于40°?为什么V带轮的基准直径越小,轮槽槽角就越小?12-13 试分析带传动中参数α1、D1、i和a的大小对带传动的影响。
12-14 试分析比较普通V带、窄V带、多楔带、同步齿形带和高速带传动的特点和应用范围。
习题12-1 一普通V带传动,已知带的型号为A,两轮基准直径分别为150 mm和400 mm,初定中心距a = 4500 mm,小带轮转速为1460 r/min。
试求:(1)小带轮包角;(2)选定带的基准长度L d;(3)不考虑带传动的弹性滑动时大带轮的转速;(4)滑动率ε =0.015时大带轮的实际转速;(5)确定实际中心距。
12-2 题12-1中的普通V带传动用于电动机与物料磨粉机之间,作减速传动,每天工作8小时。
已知电动机功率P = 4 kW,转速n1=1460 r/min,试求所需A型带的根数。
12-3 一普通V带传动传递功率为P = 7.5 kW,带速υ = 10 m/s,紧边拉力是松边拉力的两倍,即F1=2F2,试求紧边拉力、松边拉力和有效拉力。
12-4 设计一破碎机用普通V带传动。
已知电动机额定功率为P = 5.5 kW,转速n1= 1440 r/min,从动轮为n2= 600 r/min,允许误差±5%,两班制工作,希望中心距不超过650 mm。
12-5 在例题12-1中,已知大带轮轴的直径d = 50 mm,试确定大带轮的材料、各部分尺寸并绘制工作图。
13 链 传 动思 考 题13-1 与带传动相比,链传动有哪些优缺点?13-2 滚子链是如何构成的?其最主要的参数是什么?对传动有何影响? 13-3 为什么一般链节数选偶数,而链轮齿数多取奇数?13-4 链传动中为什么小链轮的齿数不宜过少?而大链轮的齿数又不宜过多? 13-5 何谓链传动的多边形效应?如何减轻多边形效应的影响?13-6 在什么条件下链传动瞬时传动比为恒定?此时链速是否也恒定? 13-7 链传动的紧边拉力和松边拉力各由哪几部分组成?13-8 简述滚子链传动的主要失效形式和原因。
13-9 简述滚子链传动的布置、润滑和张紧要点。
13-10 简述齿形链传动的特点。
习 题13-1 在如图所示链传动中,小链轮为主动轮,中心距a = (30~50) p 。
问在图a 、b 所示布置中应按哪个方向转动才合理?两轮轴线布置在同一铅垂面内(图c )有什么缺点?应采取什么措施?a )b )c )题图13-113-2 当其它条件相同时,试比较下列两种链传动设计方案的运动不均匀性和附加动载荷,哪一种较好?为什么?(1)p = 15.875 mm ,z 1=31;(2)p = 31.75 mm ,z 1=15;13-3 一单排滚子链传动,链轮齿数z 1=21、z 2=53、链型号为10A 、链长L p =100节。
试求两链轮的分度圆、齿顶圆和齿根圆直径以及传动的中心距。
13-4 题13-3中,小链轮为主动轮,n 1= 600 r/min ,载荷平稳,试求:(1)此链传动能传递的最大功率;(2)工作中可能出现的失效形式;(3)应采用何种润滑方式。
13-5 设计一往复式压气机上的滚子链传动。
已知电动机转速n 1=960 r/min ,功率P = 3 kW ,压气机转速n 2=320 r/min ,希望中心距不大于650 mm (要求中心距可以调节)。
13-6 一单排滚子链传动,已知小链轮齿数z 1=17、采用10A 滚子链、中心距a =500 mm ,水平布置,传递功率P = 1.5 kW ,主动链轮转速n 1=130 r/min 。
设工作情况系数K A =1.2,静力强度安全系数S = 7,试验算此链传动。
a轴思考题14-1 轴的功用是什么?14-2 什么是传动轴、心轴、转轴,他们的区别是什么?14-3 分析一下自行车的前轴、中轴和后轴的受载情况,他们各属于什么轴?14-4 轴的一般设计步骤是什么?14-5 轴的常用材料有那些?14-6 为什么当轴的刚度不够时,选用合金钢来代替普碳钢效果不明显?14-7 弯扭合成强度计算时,折算系数的意义是什么?14-8 在什么情况下要作轴的刚度计算?习题14-1 有一台水泵,由电动机驱动,传递的功率P=4.5kW,轴的转速n=960 r/min,设计时,轴材料采用45号钢,试按强度要求计算出轴所需的最小直径。
14-2 已知一传动轴直径d=32mm,转速n=1440 r/min,如果轴上的扭切应力不允许超过50 N/mm2,问此轴能传递多少功率?14-3 在图示轴的结构图中存在多处错误,请指出错误点,说明出错原因,并加以改正。
题图14-314-4 如图所示单级直齿圆柱齿轮减速器,用电机驱动,电动机的功率P=12kW,转速n=1470r/min,齿轮的模数m=4mm,齿数z1=19,z2=72,若支承间跨距l=180mm(齿轮位于中央),轴材料为45号钢调质。
试计算减速器输出轴的最小直径,并进行轴结构设计。
