空气干燥机使用说明书
艾默生冷冻式空气干燥机 BD10、BD20、BD30 操作、使用、维护说明书
冷冻式空气干燥机操作、使用、维护说明书BD10、BD20、BD30目录1.安全措施 (2)1.1安全概述 (2)1.2验收 (2)1.3安全规程 (3)2.安装指南注意事项 (3)3.设备简介 (5)4.操作说明 (7)4.1控制面板 (7)4.2启动运行 (8)4.3操作过程 (9)4.4停机 (9)5.维护 (9)6.排除故障 (11)7.设备参数 (13)7.1参考运行条件与限制 (13)7.2电路图 (14)1.安全措施1.1安全概述本干燥系统是为除去压缩空气中的水分而设计。
本设备基本不需要维修或调节。
警告在没有通读本说明书前，请勿安装、操作、维修、调节本设备。
本说明书含重要的安全材料，请通读并遵从说明书中的安全规程。
请妥善保存本说明书，若因损坏或赃污而无法使用，请替换本说明书。
1.2验收注意检查设备，任何因运输造成的损坏应立刻向托运人反映，损坏报告单应由托运人填写。
需售后服务时应提供：设备型号、产品序列号、操作作压力、进气温度、故障现象。
请参照控制面板上的干燥机工作参数铭牌。
1.3安全规程在使用空压机压缩空气处理辅助设备时请遵守基本的安全规则，并注意以下内容：1.3.1通读本说明书中所有规程1.3.2电器接线及断路器：电器接线、断路器与期它元件必须符合地方政府及国家标准。
在任何情况下，若本设备或其它压缩空气处理部件被摔坏或损伤，请不要操作本设备，注意许可的调试、修理或调节设备的权限。
警告安装或操作本设备时，应符合国家标准及地方政府标准的要求。
1.3.3采用合适的部件与附件：在压缩空气系统中，请勿采用不能承受系统最大工作压力的部件与附件。
1.3.4通过阀门缓慢释放空气压力：快速移动的压缩空气会激起有害的粉尘与碎物，应当缓慢释放空气压力以免对人体造成伤害。
1.3.5可靠的排水系统：将来冷干机接出的排水管道牢固地固定在地面或下水道止，若不固定，周期性通过的高压空气可能会造成水管的剧烈抖动，而对人体造成伤害。
干燥器使用说明书

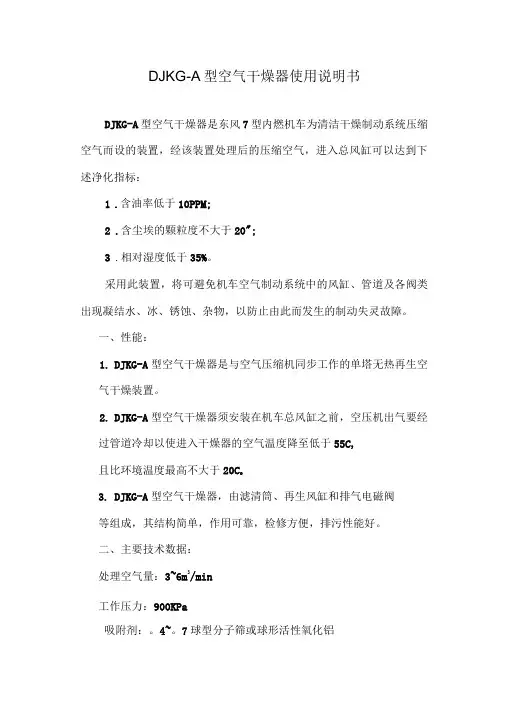

DJKG-A型空气干燥器使用说明书DJKG-A型空气干燥器是东风7型内燃机车为清洁干燥制动系统压缩空气而设的装置，经该装置处理后的压缩空气，进入总风缸可以达到下述净化指标：1.含油率低于10PPM;2.含尘埃的颗粒度不大于20";3.相对湿度低于35%。
采用此装置，将可避免机车空气制动系统中的风缸、管道及各阀类出现凝结水、冰、锈蚀、杂物，以防止由此而发生的制动失灵故障。
一、性能：1.DJKG-A型空气干燥器是与空气压缩机同步工作的单塔无热再生空气干燥装置。
2.DJKG-A型空气干燥器须安装在机车总风缸之前，空压机出气要经过管道冷却以使进入干燥器的空气温度降至低于55C,且比环境温度最高不大于20Co3.DJKG-A型空气干燥器，由滤清筒、再生风缸和排气电磁阀等组成，其结构简单，作用可靠，检修方便，排污性能好。
二、主要技术数据：处理空气量：3~6m3/min工作压力：900KPa吸附剂：。
4~。
7球型分子筛或球形活性氧化铝再生方式：无热、常压进气温度：5~55c三、空气干燥系统的组成及工作原理：1.压缩空气须经过冷却、滤清和干燥三个环节来净化。
空气干燥器要安装在总风缸之前，以解决总风缸及风压系统的排水和锈蚀，同时还可以使空气压缩机达到无负荷情况下启动。
2.DJKG-A型空气干燥器的工作是与空气压缩机的工况相联系的，它的工作状态是通过风泵调压器来控制的。
风泵调压器是将总风缸压力转变为电控信号的装置，当总风缸压力达到800KPa时，调压器发出断电信号，当总风缸压力低于750KPa时，调压器发出通电信号，通断电信号通过中间继电器及接触器来控制压缩机的启动与停止，同时控制空气干燥器的工作。
3.空气的干燥过程是空气压缩机开启后（图一），压缩空气经过冷却管进入滤清筒，将油雾、水分、尘埃过滤后，再进入干燥筒，空气中的水分子被干燥剂吸附后，干燥清洁的压缩空气从干燥筒下端经止回阀进入总风缸，此工作过程为空气的干燥过程。
SLAD冷冻式压缩空气干燥机操作使用说明书
SLAD冷冻式压缩空气干燥机操作使用说明书一\开机前的检查1\检查制冷系统:观察设备仪表板上的冷媒高\低压表读数,两表在一定压力下达到平衡,而这平衡压力是根据周围温度的高低而上下波动,一般在().2 检查电源电压是否正常, SLAD-0.5NF为AC220V/50HZ±5%.3 检查空气管路是否正常,空气进口压力不得超过选型时的工作压力,进气温度尽量不超过选型时的确定值.4 处理量30立方及以上的冷干机装有压缩机加热器,在设备首次使用开机前必须加热(接通电源,加热器自动加热)8小时以上,以保证压缩机油腔内的油温至少高于环境温度10,否则,压缩机将会严重损坏.5若选用的水冷式,还应检查冷却水是否已经接至冷凝器,冷却水是否正常,水压为0.2MPa～0.4MPa,水温≤32℃。
二、常规控制仪表说明：冷媒低压表：（压力露点表）：指示蒸发器内冷媒的饱和压力值。
冷媒高压表：指示冷媒的冷凝压力值。
空气出口压力表：指示压缩空气在冷干机出口处的压力值。
转换开关（黑色旋钮）：就地/远程转换。
待启动指示灯（绿）：按下启动按钮后此灯亮，5分钟后压缩机启动后暗掉。
启动按钮（绿）：按下按钮，则冷干机被接通电源开始运转工作。
停机按钮（红）：按下此按钮则冷干机停止工作。
电源指示灯（红）：电源接通合上空气开关后此灯亮。
运行指示灯（绿）：此灯亮则表示冷干机正在运转工作。
冷媒高低压故障指示灯（黄）：此灯亮则表明冷干机的高低压保护开关跳脱，需停机检查。
电机过载故障指示灯（黄）：此灯亮则表示压缩机工作电流过载，过载继电器已跳脱，需停机检查。
三冷干机的启动过程1.接通电源，合上空气开关，此时设备仪表上的电源指示灯（红）亮。
2.打开冷却水进出阀门。
3.按下绿色启动按钮，接触器吸合，待启动指示灯（绿）亮，5分钟后待启动指示灯（绿）灭，压缩机开始运转，运行指示灯（绿）亮。
4.检查压缩机运转是否正常，有无异常响声，冷媒低压表指针是否下降至表上正常范围内（R22制冷剂）。
空气干燥机使用说明书
1、注 意 事 項
☆請勿將乾燥機橫放或倒放。
☆請務必接地以防漏電而造 成觸電。
☆請勿變更配電盤內的配線。
☆檢修時，請停止空壓機的運 轉，關閉空氣乾燥機的電源， 並完全排放掉內部的壓縮空 氣。
☆避免頻繁的啟動/停止機台 運轉。
-3-
2、各部名稱及功能
2.1、外觀
配電箱
控制面板
壓縮空氣入口 壓縮空氣出口

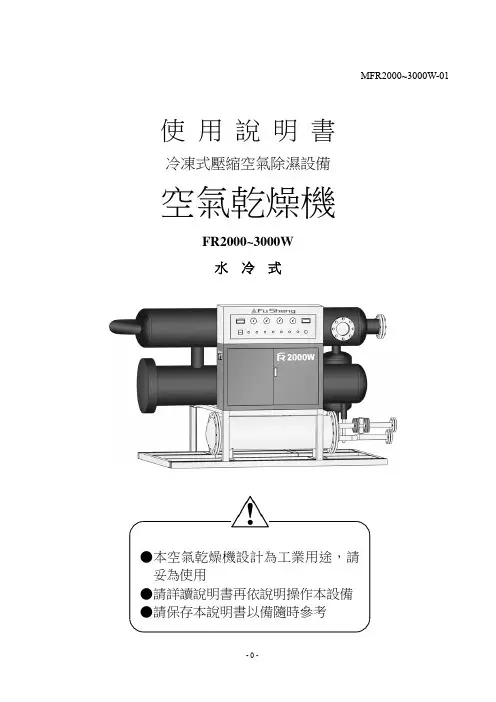

0使用說明書冷凍式壓縮空氣除濕設備空氣乾燥機fr20003000w水冷式本空氣乾燥機設計為工業用途請妥為使用請詳讀說明書再依說明操作本設備請保存本說明書以備隨時參考mfr20003000w011前言尊敬的用戶
MFR2000~3000W-01
使用說明書
冷凍式壓縮空氣除濕設備
空氣乾燥機
FR2000~3000W 水冷式
空壓機室
用氣現場
若配管有向上 彎曲情形時
空壓機
儲氣筒
空氣乾燥機
請加裝排水閥
1） 請注意不要弄錯空氣乾燥機的出入口。 2） 在空氣壓縮機及空氣乾燥機之間的配管，應避免有向上彎的配管方式， 若不可避免而需要設置上彎管路時，請裝上洩水閥或自動排水閥以利排水。 3） 空氣乾燥機的出入口之間請配置旁通管路。 4） 請不要將配管的重量直接加在空氣乾燥機上。 5） 在寒冷地區請將室外的配管包覆斷熱材料。室內的配管部份，若是空氣 乾燥機的出口管路有結露的現象時，亦請以斷熱材料包覆。 6） 配管時，請注意不要讓灰塵或異物進入空氣管路。
彈簧
■ 清潔的方法
1） 關閉球閥；
2） 利用空氣槍等工具將過濾網、濾杯等內部的污垢清除；
3） 利用中性清潔劑將分解開的零件加以清洗；
4） 檢查各個零件是否有受損的情形，特別是 O 形環應注意檢查。
冷干机使用说明书
冷冻式压缩空气干燥机使用说明书一、冷干机产品介绍1.1 工作原理冷冻式压缩空气干燥机(简称冷干机)是根据冷冻除湿原理，将压缩空气强制冷却到要求的露点温度以下，从而将其中所含的大量水蒸气，油雾冷凝成液滴,通过气液分离，由排水器排出机外，使压缩空气干燥的一种新型设备,经冷干机处理后的压缩空气(7kgf/cm2)，其干燥度可以达到大气露点-23℃左右。
冷干机由制冷系统、空气流通与热交换系统、气水分离系统、电气控制系统四部分组成，图1是冷干机工艺流程图（根据不同冷干机规格，配置是变化的）。
1.2 流程说明：A 压缩空气系统与热交换系统及气水分离系统：(1)湿热的压缩空气进入冷干机，首先在预冷器中与低温干燥的压缩空气进行热交换，使温度下降，有部分水份凝结成液体，然后进入蒸发器筒体中；在预冷器中低温空气得到了升温，避免了因出口空气温度太低而使下游输气管外壁结露。
(2)被预冷后的压缩空气进入蒸发器筒体中，被氟利昂制冷系统强制冷却到2～10℃，使其中的水蒸汽进一步凝结出来,然后进入气液分离器中。
(3)经过气液分离器分离，液态的水油尘埃杂质流入自动排水器中，由自动控制排水器把它排出系统外。
(4)经分离液滴后的空气干燥度达到压力露点2～10℃(在0.7Mpa 压力下，相当于大气露点-23℃左右)，然后低温干燥空气再回到预冷器中和入口湿热空气进行交换，温度得到回升后，送出冷干机。
B 制冷系统(1)制冷压缩机排出的高温高压的气态冷媒,经过冷凝器(风冷或水冷)的冷却后,形成高压的液态冷媒。
(2)液态冷媒经过干燥过滤处理，除去冷媒中的杂质和水份，送入热力膨胀阀或毛细管中。
(3)高压液态冷媒，经热力膨胀阀或毛细管节流后送入蒸发器中，吸收压缩空气的热量而蒸发变成气态冷媒。
(4)气态冷媒被制冷压缩机吸回，进行再压缩，实现一个制冷循环。
(5)在制冷循环中，同时还伴有冷冻机油的循环和一些保护压缩机正常工作的辅助措施。
(6)在制冷循环中，通过热气旁通阀来自动控制和调节蒸发器的冷量输出，以适应压缩空气的热负荷的变化，确保压缩空气被冷却后的温度不低于0℃防止凝结水结冰而堵塞气路。
YUDO-PLAS 压缩空气干燥机 说明书
使用说明书压缩空气干燥机1.校准及设备使用1.1.0 操作指令本手册中所描述的干燥机已安全通过使用。
设置过程参数后,只需要简单地检查储存仓库的仓储量或贮存容器中被干燥和吸入料的周期性变化，以便于吸料系统在干燥筒内部可以维持一个恒定标准。
此设备基本操作程序已设定，可根据客户的特殊需求进行修改。
具体更改请参照P7 2.1.0信息。
!使用个人防护设备并且遵守事故预防指南1.1.1 如何确认设备的安全性为确认设备的安全性与正常使用，用户需根据以下描述进行确认。
◆ 电源远离热源、湿气、油、水和尖锐物品◆ 根据手册更换润滑油◆ 如果电缆被破坏，联系维修中心定期对电缆进行检查和修复◆ 保护设备，避免天气因素的损坏◆ 维修设备前应切断电源，长时间为使用设备，使用前进行检修◆ 只是用原始设备配件1.1.2 初步检查、控制与调整启动前，操作者应完成如下工作：◆ 检查设备正确的水平放置◆ 确认所有零部件正确安装，注明的布局和流程附在本手册中◆ 检查设备电源连接正确◆ 检查启动系统连接正确和供应◆ 确保防护装置正常使用并启动◆ 确保无人在设备及其附近1.2.0 控制器1.2.1 电控箱此设备为全自动干燥机，它是由电子板和控制面板控制的。
表13 电控箱控制面板名称功能说明光标前移动光标后移动确认最新登陆日期打开菜单项退出设置及显示OFF：设备不运行ON：设备运行BLINKING： VENTILATED STOP 被激活设备运行指示灯（绿色）警报指示（红）OFF： 无警报ON： 警报进入数字数据显示设备状况及参数的设置数字键盘显示屏12345678编号◆第7页第2章对控制面板的使用进行详尽说明1.3.0 设备启动1.3.1 首启动1.3.2 设备修复1.3.2.1 长时间停止后重启设备 （小于8小时）当此设备第一次启动及长时间闲置后重新启动时，该程序很重要。
其目的是为了验证单元正确运行及祛除干燥塔在闲置期间的湿气。
步骤：1.将设备总开关置于ON。
组合式压缩空气干燥机操作说明书 风冷通用型 申行健
2/ 10
零部件名称及功能说明
1、操作面板图
组合式压缩空气干燥机说明书
2、系统流程及原理图 空气进口
空气出口
冷干机 气水分离 高效除油
过滤 吸干机
原理说明 来自空气压缩机的高温高湿气体首先进入前置过滤器过滤部分水分及杂质，再进入预冷 器降温，除去部分水分，再进入制冷系统的蒸发器，降温除湿，凝结出大量的水分，经 汽水分离器分离，冷凝水排至机外，分离出水分的干燥空气进入高效除油器进行除油， 再进入吸干机工作塔进行水分吸附后得到超低露点的压缩空气，一小部分气体作为吸干 机的再生气体，其他部分的气体经过过滤器后直接进入用气点。
>1000mm
>1000mm
组合式干燥机
>1000mm
>1000mm
②组合式干燥机应安装在专用的水泥平台上用地脚螺栓固定，并加装＞20mm 橡胶减震垫或采 用其它减震措施。
4/ 10
2、空气管道安装
组合式压缩空气干燥机说明书
①按组合式干燥机空气处理量要求选择合适的空气管道直径。
②组合式干燥机空气管道进出口请安装合适的切断阀门，并安装旁通管道及旁通阀以便检修。
逆时针调节能量调节器
膨胀阀开度过大
正确调整膨胀阀
膨胀阀感温包未紧贴蒸发器出口 重新安装好感温包
6、蒸发压力过 管管壁
高
膨胀阀故障
更换膨胀阀
工况负荷超过额定值
调整工况负荷
能量调节器调整不当可损坏
调节或更换能量调节器
吸干机部分故障及对策
启动后再生塔不排气
故障分析
对策
1、气动切断阀的先导电磁阀不工作 2、气动切断阀的先导控制气压偏低
检查电路板、电磁阀、气路是否接错 调高控制气压力
干燥机中文说明书
目录安全总则 (2)1.0工作原理及流程 (3)2.0安装 (4)2.1位置 (4)2.2配管 (4)2.3电源及配线 (4)3.0运行 (5)3.1冷冻部分 (5)3.2吸附部分 (7)3.3电器及控制部分 (7)4.0维护 (9)4.1冷冻部分 (9)4.2吸附部分 (10)5.0常见故障及处理方法 (12)5.1冷冻部分 (12)5.2吸附部分 (14)安全总则◆组合式干燥器是带有压力容器的设备，工作压力必须在铭牌上标明的工作压力范围之内。
◆组合式干燥器在电力驱动下运行，请按国家电力标准进行安装。
◆在进行任何电气检修工作前，务必切断总电源。
◆在进行空气管路、阀件（冷凝水系统）检修前，务必泄放完该处空气压力。
◆在进行制冷管路阀件检修前，务必泄放完该处制冷剂。
◆请在安全模式下操作所有设备，并有专人负责。
1.0 工作原理及流程组合式干燥器是合理的将冷冻干燥器和吸附干燥器结合在一起，通过冷干器处理后的压缩空气，压力露点在5℃左右，含水量相当少约5.6 g/m3，温度比进口温度低约10℃，此时进吸附干燥器继续进行深层吸附。
因此组合式干燥器可以达到-60℃稳定的露点。
进吸附干燥器前已经通过冷干器将一部分水除去，减轻了吸附干燥器工作量，因此，吸附干燥器的切换时间可以延长，从而减少耗气量，延长吸附剂的使用寿命。
以上流程图只作参考。
本公司对产品不断研究、改进，保有变更权，流程更改恕不另行通知。
2.0 安装2.1位置1．组合式干燥器应安装在环境温度为2～40℃，四周通风良好、空气洁净的建筑物内。
当室内通风条件不良时，需在机房内安装换气排风设备；2．组合式干燥器与空压机之间应保持一定距离，以防止空压机产生的振动影响组合式压缩空气干燥器的正常运行；3．组合式干燥器应水平安装在平整的水泥地面上； 4．组合式干燥器在压缩空气系统中的布置可参考下图固体尘＜μ1m≤./01P P M w w 残余含油量固体尘＜μ2m ≤ /P P M w w2残余含油量组合式干燥器2.2 配管1. 注意压缩空气接入口和出口的接口位置是否正确；2. 组合式干燥器串接在气源系统中，最好在空气入口和出口之间并联旁路管道，中间设截止阀以供调试、维修时使用；3. 管径配置不要太小，尽量减少管路弯头，选用全开型阀门等，皆可减少压降，避免引起大的压降；4. 管道安装完毕后，最好能通入压缩空气，检查空气管道、法兰接口和排水器有无空气泄漏，若有泄漏，及时排除故障； 2.3 电源及配线1．应按铭牌上标定之电压、相数、容量配置电源，电源线勿使用太细； 2．电压波动范围不得超过额定电压的10%，其值如下：220V 时，电压的范围208-230V ； 380V 时，电压的范围342-418V 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
機台啟動運行平穩後進入自動控制模式。壓縮機根據露點溫度的變化進行控
制。當負載增大，露點溫度高於設定值時，壓縮機自動載入至全負荷運行；當
用氣量減少時露點溫度下降，降至設定值時，壓縮機卸載電磁閥開啟，機台進
入卸載狀態，最低可卸至機台全負荷的 50%。如此往復循環以調節機台運行於
最經濟的狀態。
運轉按鈕（ON）
空壓機室
用氣現場
若配管有向上 彎曲情形時
空壓機
儲氣筒
空氣乾燥機
請加裝排水閥
1） 請注意不要弄錯空氣乾燥機的出入口。 2） 在空氣壓縮機及空氣乾燥機之間的配管，應避免有向上彎的配管方式， 若不可避免而需要設置上彎管路時，請裝上洩水閥或自動排水閥以利排水。 3） 空氣乾燥機的出入口之間請配置旁通管路。 4） 請不要將配管的重量直接加在空氣乾燥機上。 5） 在寒冷地區請將室外的配管包覆斷熱材料。室內的配管部份，若是空氣 乾燥機的出口管路有結露的現象時，亦請以斷熱材料包覆。 6） 配管時，請注意不要讓灰塵或異物進入空氣管路。
7.2.1、冷凝器的清潔…………………………………………14 7.2.2、浮球式自動排水閥的清潔……………………………15.. 8、故障排除…………………………………………………….. 16 9、售後服務………………………………………………………1.8 10、長期停用的處理………………………………………………19. 11、規格表…………………………………………………………20 12、規格……………………………………………. ……………21 13、零件表…………………………………………………………34
蒸發壓力出廠時已設定好，如壓力無變化請勿調整。
- 12 -
6、保護裝置
本機配備有保護裝置以保障運轉安全，保護裝置產生動作時，空氣 乾燥機即停止運轉。
6.1、冷媒回路保護裝置——高低壓保護開關
安裝於機台內部，用於控制冷凍系統高壓端及低壓端的壓力，避免機台的壓 力超過使用範圍而造成設備的損壞。（高壓跳脫時需按“RESET”鍵復位）
將電源線接到 R、S 及 T 端子上。 4）接上地線
地線（接地）必需由合格的電工裝設。 地線必需接到接地端子上。地線線徑請根據電源線規格表合理配置。 5）乾燥機運轉時，電源電壓應維持在規格值的±10%範圍內。
-9-
5、運 轉
5.1、如何啟動
1）、按運轉按鈕（ON）
※啟動運轉前請確認斷路器已打開
待機指示燈閃爍，延時三分鐘後，運轉指示燈亮起，機器開始運轉。
MFR2000~3000W-01
使用說明書
冷凍式壓縮空氣除濕設備
空氣乾燥機
FR2000~3000W 水冷式
●本空氣乾燥機設計為工業用途，請 妥為使用
●請詳讀說明書再依說明操作本設備 ●請保存本說明書以備隨時參考
-0-
前言
尊敬的用戶： 感謝您選用本公司產品，為了您能儘快熟悉產品，請您詳細
閱讀本手冊。這裡將簡要介紹本公司產品的安裝與使用、操作與 保養及簡單故障處理等內容。本手冊屬於通用操作手冊，文中的 插圖及說明文字僅供參考，您有任何問題或想法，或您想得到最 新的資訊，請與本公司或經銷商聯繫，我們將竭誠為您服務。 為更好地提供服務，本公司保留對本手冊中的內容進行修改的權 利，恕不另通知。
ON/OFF 按 鈕 開
關
控制乾燥機的啟動及
停 電止源指示燈
機台總開關開啟， 指示燈亮起，主 電源接通
待機指示燈
機台開機後延時啟 動，指示燈閃爍， 延時後機台運行
運轉指示燈
按 ON 按鈕後，指 示燈亮起，乾燥機 開始運轉
欠/逆相異常指示燈
當主電源相位異常或缺 相時，指示燈亮起，乾 燥機停止運轉
急停開關
- 11 -
5、運 轉 5.2、如何停機
1）、停止空氣壓縮機的運轉 2）、按停止按鈕（OFF） 機台待機指示燈閃爍，延時卸載後運轉指示燈熄滅，空氣乾燥機停止運轉。（急 停開關用於機台出現異常或緊急狀況的緊急停止，正常關機請採用 ON/OFF 按鈕開關）
停止按鈕（OFF） 關閉時請先關空氣壓縮機再關閉空氣乾燥機，盡可能將空氣管路中的壓縮空氣 排空，以免因管路中的水分殘留，影響空氣質量。
2）、六分鐘後，開始讓壓縮空氣流過 空氣乾燥機運轉超過六分鐘以後，再啟動空氣壓縮機，使壓縮空氣緩慢流過。
關閉旁路閥
關閉旁路閥 開啟 開啟
關閉旁路閥 關閉旁路閥
此時配管中的旁路閥一定要關閉。
- 10 -
5、運 轉
3）、確認冷媒低壓表的指針指示 壓縮空氣流過不久後，冷媒低壓表的指針會指示到綠色的範圍中。 ●冷媒低壓表：
清洗時，請小心操作，不要使水冷凝器內部銅管破裂。
- 14 -
7、日常保養檢查
7.2.2、浮球式自動排水閥的清潔
自動排水閥請每週定期做分解清潔保養，使其能維持正常動作。
編號 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
零件名稱 本體 內杯 護套
內杯墊片 護套環 過濾網 過濾網支架 排水閥浮球 固定螺帽 排水閥墊片 洩壓閥 洩壓閥螺帽 洩壓閥座 O 形環
6.2、冷媒回路保護裝置——水冷凝器安全閥
安裝於機台內部的水冷凝器上，用於保護機台的冷媒回路，避免機台冷凝壓 力過高，造成冷媒回路系統損壞。
6.3、電氣回路——過載電驛
安裝於機台配電箱內部，用於控制壓縮機的運轉電流，防止壓縮機運轉電流 過大而造成壓縮機燒毀。（跳脫時需按“RESET”鍵復位）
- 13 -
標誌解釋：
表示您在使用乾燥機時的重要訊息。
表示有可能會損壞乾燥機內部元件或影響乾燥淨化效果的提示 訊息。
表示有可能會導致財產損失或人身傷害的提示訊息。
-1-
目錄
1、注意事項………………………………………………………3.. 2、各部名稱及功能………………………………………………4.
2.1、外觀………………………………………………………4. 2.2、控制面板…………………………………………………4 2.3、配電盤……………………………………………………5 3、裝機注意事項……………………………………………………6 . 3.1、機型確認……………………………………………….. 6 3.2、裝配所需空間……………………………………………7 3.3、避免裝機的場所……………………………………………7 . 4、運轉準備………………………………………………………8.. 4.1、配管………………………………………………………8… 4.2、電源配線…………………………………………………9. 5、運轉……………………………………………………………10 5.1、如何啟動…………………………………………………1..0 5.2、如何停機…………………………………………………1…2 5.3、機台調試…………………………………………………1…2 6、保護裝置………………………………………………………13 7、日常保養檢查…………………………………………………14 7.1、日常檢查…………………………………………………1..4 7.2、保養維護…………………………………………………1. 4
冷卻水出口 冷卻水入口 （冷凝器用）
2.2、控制面板
冷凝水（廢水）排放口
冷媒高壓表
顯示冷凍系統高壓端 的壓力與飽和溫度
入口空氣壓力表
顯示機台入口處的 壓縮空氣的壓力
出口空氣壓力表
顯示機台出口處的 壓縮空氣的壓力
冷媒低壓表
顯示冷凍系統低壓端 的壓力與蒸發溫度
電流表
顯示乾燥機運 行時的電流
電壓表
顯示乾燥機的 電源電壓
5.3、機台調試
機台冷凍系統管路上安裝的熱氣旁路閥主要是用於控制機台的蒸發壓 力，當機台蒸發壓力偏移正常值時請按以下方法調節熱氣旁路閥： 1)、當冷媒蒸發壓力低於 60Psig 時，利用六角扳手順時針方向調整熱氣旁路
閥使蒸發壓力上升，高於 85Psig 時，利用六角扳手逆時針方向調整熱氣旁 路閥降低蒸發壓力。 2）、調整旁路閥前應先檢查機台負荷 是否過大，冷卻水溫度及入口溫 度是否過高、水冷凝器是否正常 工作等，如有上述情形應先予以 排除後方可調整。如調整後無法 達到正常值請聯繫本公司或經銷商。
-8-
4、運轉準備
4.2、電源配線
1） 以下為電源線規格表
機型 FR 電源線線徑（mm2）
建議配置 斷路器容量（A）
電源
2000W 60 175
2500W 80 200
3Ф 220V 60Hz
3000W 100 250
2） 為了安全使用，請在空氣乾燥機的前面裝設單獨的過負荷保護斷路器。 3）接上電源線
-7-
4、運轉準備
4.1、配管
4.1.1、空氣出入口管徑
機型 FR 空氣出入口管徑 (inch)
冷卻水(冷凝器) 出入口管徑 (inch) 冷凝水（廢水） 排放口管徑(inch)
4.1.2、配管注意事項
2000W 12″法蘭
3″法蘭
旁通閥
逆止閥
2500W
3000W
16″法蘭
4″法蘭
½ ″ 螺牙
斷熱材
7、日常保養檢查
7.1、日常檢查
自動排水閥應每天檢查：
檢查項目 ● 空氣洩漏
檢查自動排水閥接頭部份是否有空氣洩漏現象。 ● 正常動作（排水）
檢查自動排水閥當水位到達排水線時，是否正常排水。
7.2、保養維護
7.2.1、水冷凝器的清洗
請定期採用清洗劑或銅刷清洗水冷凝器。
若水冷凝器內部銅管堆積污垢，會影響 冷媒的熱交換效果，影響機台的使用效 果，嚴重時會使安全裝置動作，使得空 氣乾燥機停止運轉。
特殊情況下， 緊急停止機台
過熱故障指示
當壓縮機過熱故 障時，指示燈亮起， 乾燥機停止運轉
油位過低指示燈
