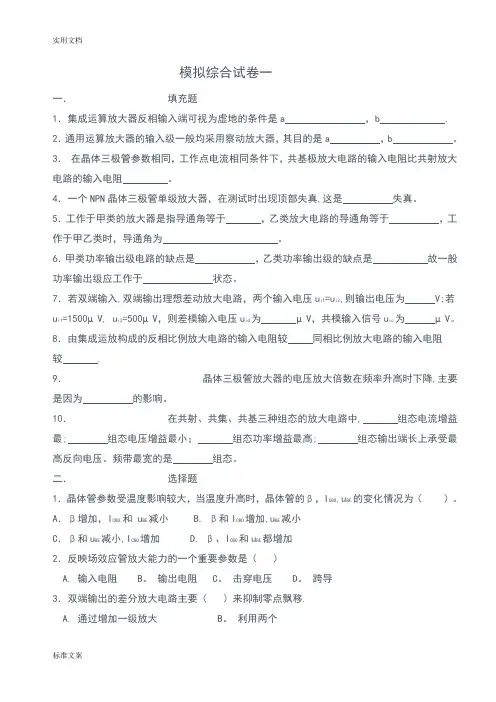

模拟综合试卷一一．填充题1．集成运算放大器反相输入端可视为虚地的条件是a ，b . 2．通用运算放大器的输入级一般均采用察动放大器，其目的是a ，b 。
3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。
4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真,这是失真。
5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。
6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。
7．若双端输入,双端输出理想差动放大电路，两个输入电压ui1=ui2,则输出电压为 V;若u i1=1500µV, ui2=500µV，则差模输入电压uid为µV，共模输入信号uic为µV。
8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较 .9．晶体三极管放大器的电压放大倍数在频率升高时下降,主要是因为的影响。
10．在共射、共集、共基三种组态的放大电路中, 组态电流增益最; 组态电压增益最小；组态功率增益最高; 组态输出端长上承受最高反向电压。
频带最宽的是组态。
二．选择题1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，ICBO，uBE的变化情况为（）。
A．β增加，ICBO,和 uBE减小 B. β和ICBO增加,uBE减小C．β和uBE 减小,ICBO增加 D. β、ICBO和uBE都增加2．反映场效应管放大能力的一个重要参数是（）A. 输入电阻 B。
输出电阻 C。
击穿电压 D。
跨导3．双端输出的差分放大电路主要（）来抑制零点飘移.A. 通过增加一级放大 B。
利用两个C 。
利用参数对称的对管子 D. 利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（ ）。
A. 变大 B 。
变小 C. 不变 D 。
无法判断 5．差分放大电路的共模抑制比K CMR 越大，表明电路（ ） A. 放大倍数越稳定 B 。
模拟电路考试题及答案
模拟电路考试题及答案一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 0欧姆D. 1欧姆答案：B2. 以下哪个不是模拟信号的特点？A. 连续性B. 可重复性C. 时变性D. 可量化性答案：D3. 一个电路的频率响应是其在不同频率下的：A. 电压增益B. 功率消耗C. 电流大小D. 电阻值答案：A4. 负反馈在放大器中的作用是：A. 增加增益B. 减少噪声C. 降低稳定性D. 增加失真答案：B5. 一个理想的二极管具有以下哪个特性？A. 正向电阻无穷大B. 反向电阻无穷小C. 正向电阻无穷小D. 反向电阻无穷大答案：D6. 一个RC低通滤波器的截止频率由以下哪个参数决定？A. 电阻值B. 电容值C. 电阻值和电容值的乘积D. 电阻值和电容值的比值答案：D7. 一个理想的电压源具有以下哪个特性？A. 内阻为零B. 内阻无穷大C. 电压恒定D. 电流恒定答案：C8. 一个电路的增益是指：A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输出功率与输入功率的比值D. 所有以上答案：A9. 一个电路的相位裕度越大，其稳定性：A. 越差B. 越好C. 不变D. 无法判断答案：B10. 一个电路的带宽是指：A. 最大频率B. 最小频率C. 频率范围D. 频率的一半答案：C二、简答题（每题10分，共30分）1. 解释什么是超前相位和滞后相位，并给出它们在电路分析中的意义。
答案：超前相位是指信号的相位角为正值，表示信号的波形在时间上提前于参考信号。
滞后相位是指信号的相位角为负值，表示信号的波形在时间上落后于参考信号。
在电路分析中，超前和滞后相位可以用来描述信号在传输过程中的时延特性，对于理解信号的传输和处理非常重要。
2. 什么是共模抑制比（CMRR），它在放大器设计中的重要性是什么？答案：共模抑制比（CMRR）是差分放大器抑制共模信号的能力，即差模增益与共模增益的比值。
模拟电路试题及答案
模拟电路试题及答案一、选择题1. 在模拟电路设计中，以下哪个元件是用来放大信号的？A. 电阻B. 电容C. 晶体管D. 电感答案：C2. 理想运算放大器的开环增益是：A. 有限的B. 非常小C. 非常大D. 零答案：C3. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可放大答案：B二、填空题4. 在模拟电路中，________是用来限制电流流动的元件。
答案：电阻5. 一个理想的电压源具有________和________的特点。
答案：零内阻；恒定电压三、简答题6. 简述什么是负反馈，并说明其在模拟电路中的作用。
答案：负反馈是一种将输出信号的一部分或全部以相反相位加回到输入端的反馈形式。
在模拟电路中，负反馈可以提高电路的稳定性，减小非线性失真，增加增益的线性度，以及提高带宽。
四、计算题7. 假设有一个电压放大器，其增益为20dB。
如果输入电压为1mV，求输出电压。
答案：首先将增益转换为线性比例，20dB = 10^(20/20) = 10^1 = 10。
然后，输出电压 = 输入电压× 增益= 1mV × 10 = 10mV。
8. 给定一个RC低通滤波器，其中R=1kΩ，C=1μF，求其-3dB截止频率。
答案：-3dB截止频率f_c = 1 / (2πRC)。
代入数值得到 f_c = 1 / (2π × 1000 × 10^-6) = 1 / (2π × 10^-3) ≈ 159.15 Hz。
五、分析题9. 描述一个基本的共射放大电路，并说明其工作原理。
答案：共射放大电路是一种使用晶体管（通常是BJT）的放大电路，其中晶体管的发射极接地，基极作为输入端，集电极作为输出端。
工作原理是：基极接收到小信号电流，通过晶体管的放大作用，使得集电极电流产生较大的变化，从而在集电极获得放大后的电流信号。
10. 解释为什么在设计模拟电路时需要考虑频率响应。
模拟电路考试题及答案解析
模拟电路考试题及答案解析一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 零D. 1Ω答案：B解析：理想运算放大器的输入电阻是无穷大，意味着它不会从信号源吸取电流。
2. 一个基本的共射放大电路中，如果基极电流增加，集电极电流将：A. 增加B. 减少C. 不变D. 先增加后减少答案：A解析：在共射放大电路中，集电极电流与基极电流成正比，这是通过晶体管的电流放大作用实现的。
3. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可测量答案：B解析：模拟信号是连续的，可以模拟现实世界中的变化，并且可以测量，但不是可量化的，因为它们不是离散的数字值。
4. 一个理想的二极管在正向偏置时：A. 导通B. 截止C. 振荡D. 短路答案：A解析：理想二极管在正向偏置时导通，允许电流通过。
5. 一个RC低通滤波器的截止频率是：A. \( f_c = \frac{1}{2\pi RC} \)B. \( f_c = \frac{1}{RC} \)C. \( f_c = \frac{2\pi}{RC} \)D. \( f_c = \frac{RC}{2\pi} \)答案：A解析：RC低通滤波器的截止频率是信号频率下降到最大值的\( \frac{1}{\sqrt{2}} \)时的频率，公式为\( f_c =\frac{1}{2\pi RC} \)。
...（此处省略其他选择题）二、简答题（每题10分，共20分）1. 解释什么是负反馈，并说明其在放大电路中的作用。
答案：负反馈是指将放大电路的输出信号的一部分以相反相位反馈到输入端。
负反馈可以提高放大电路的稳定性，减少非线性失真，增加带宽，并提高输入和输出阻抗。
2. 描述运算放大器的基本组成及其工作原理。
答案：运算放大器由两个输入端（一个反相输入端和一个非反相输入端）、一个输出端以及内部的差分放大器、电压放大器和输出级组成。
模拟电路笔试题及答案
模拟电路笔试题及答案一、选择题1. 在模拟电路中，基本的放大器类型是：A. 差分放大器B. 运算放大器C. 电流放大器D. 电压放大器答案：A2. 理想运算放大器的输入阻抗是：A. 有限的B. 无穷大C. 零D. 负无穷大答案：B3. 一个理想的二端口网络，其输出端口短路时，输入端口的输入阻抗称为：A. 短路阻抗B. 开路阻抗C. 负载阻抗D. 源阻抗答案：A二、简答题1. 简述什么是负反馈，并说明其在放大器中的作用。
答案：负反馈是指将放大器的输出信号的一部分或全部以相反的相位反馈到输入端。
在放大器中，负反馈可以提高放大器的稳定性，减小非线性失真，增加带宽，改善放大器的性能。
2. 解释什么是共模抑制比（CMRR）以及它在差分放大器中的重要性。
答案：共模抑制比（CMRR）是指差分放大器对共模信号的抑制能力，即差分放大器对共模信号的增益与差模信号增益的比值。
CMRR是衡量差分放大器性能的一个重要参数，高CMRR意味着差分放大器能更好地抑制共模干扰，从而提高信号的信噪比。
三、计算题1. 给定一个理想运算放大器电路，输入电压为\( V_{in} \)，反馈电阻\( R_f = 10k\Omega \)，输入电阻\( R_i = 1k\Omega \)，求输出电压\( V_{out} \)。
答案：由于理想运算放大器的输入阻抗为无穷大，所以输入电压\( V_{in} \)将完全施加在输入电阻\( R_i \)上。
根据电压跟随器的原理，输出电压\( V_{out} \)等于输入电压\( V_{in} \)。
2. 一个差分放大器，其差模增益为\( A_d = 10 \)，共模增益为\( A_c = 0.1 \)，求共模抑制比（CMRR）。
答案：共模抑制比（CMRR）可以通过差模增益与共模增益的比值来计算，即\( CMRR = A_d / A_c \)。
将给定的值代入公式，得到\( CMRR = 10 / 0.1 = 100 \)。
模拟电路试题库及答案
模拟电路试题库及答案一、选择题1. 在模拟电路中，基本放大电路的放大倍数主要由哪个元件决定？A. 电阻B. 电容C. 晶体管D. 电感答案：C2. 理想运算放大器的输入阻抗是：A. 低阻抗B. 高阻抗C. 零阻抗D. 无穷大阻抗答案：D3. 以下哪个不是模拟电路中的滤波器类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器答案：D二、填空题4. 一个理想的电压源具有_______的内阻。
答案：零5. 在模拟电路设计中，为了减小电路的噪声，通常采用_______电路。
答案：差分6. 模拟电路中的反馈可以是正反馈也可以是负反馈，其中_______反馈可以提高电路的稳定性。
答案：负三、简答题7. 解释什么是负反馈，并说明其在模拟电路中的作用。
答案：负反馈是指反馈信号与输入信号相位相反的反馈。
在模拟电路中，负反馈可以减小电路的增益，但同时提高电路的稳定性和线性度，减少非线性失真。
8. 描述运算放大器的非理想特性，并说明它们对电路性能的影响。
答案：运算放大器的非理想特性包括有限的增益带宽积、有限的输入阻抗、有限的输出阻抗、存在输入偏置电流和输入偏置电压等。
这些非理想特性会影响电路的放大精度、稳定性、带宽和功耗等性能。
四、计算题9. 给定一个共射放大电路，其基极电流为20μA，基极-发射极电压为0.7V，求该晶体管的直流电流增益。
答案：首先计算集电极电流Ic = β * Ib，其中β为晶体管的直流电流增益。
由于题目中未给出β值，无法直接计算Ic。
但可以通过已知的Ib和Vbe，利用晶体管的直流工作点来估算β值，进而求得Ic。
10. 设计一个低通滤波器，其截止频率为1kHz，求所需的电阻和电容值。
答案：对于一个简单的一阶低通滤波器，截止频率f_c可以通过公式f_c = 1 / (2πRC)计算得出。
将f_c = 1kHz代入公式，解得R和C的值。
例如，如果选择R = 1kΩ，则C = 1/(1kΩ * 2π * 1kHz) ≈ 159μF。
模电期末试题及答案
模电期末试题及答案### 模拟电子电路期末试题及答案#### 一、选择题（每题2分，共20分）1. 在模拟电子电路中，运算放大器的开环增益通常为： - A. 10^2- B. 10^3- C. 10^5- D. 10^6 及以上2. 理想运算放大器的输入阻抗是：- A. 低阻抗- B. 高阻抗- C. 零阻抗- D. 无穷大3. 以下哪个不是运算放大器的基本应用？- A. 放大器- B. 比较器- C. 振荡器- D. 整流器4. 负反馈在运算放大器中的作用是：- A. 增加增益- B. 减少增益- C. 稳定输出- D. 增加噪声5. 以下哪个是二极管的主要特性？- A. 单向导电性- B. 双向导电性- C. 高输入阻抗- D. 低输出阻抗#### 二、简答题（每题10分，共30分）1. 简述差分放大器的工作原理及其优点。
2. 解释什么是共模抑制比（CMRR）以及它在模拟电路设计中的重要性。
3. 描述一个基本的RC低通滤波器的工作原理，并说明其频率响应特性。
#### 三、计算题（每题25分，共50分）1. 给定一个共射放大电路，其参数如下：- 基极电流 \( I_B = 20 \mu A \)- 集电极电流 \( I_C = 2 mA \)- 基极-发射极电压 \( V_{BE} = 0.7V \)- 电源电压 \( V_{CC} = 12V \)- 集电极电阻 \( R_C = 2k\Omega \)求：集电极电压 \( V_C \) 和放大电路的电压增益 \( A_V \)。
2. 给定一个运算放大器电路，其开环增益为 \( A_{OL} = 10^5 \)，反馈电阻 \( R_F = 10k\Omega \)，输入电阻 \( R_I = 100k\Omega \)，求闭环增益 \( A_{CL} \)。
#### 四、分析题（共30分）分析以下电路图，并回答以下问题：- 电路的类型是什么？- 电路的输入和输出是什么？- 电路的工作原理是什么？- 电路的增益如何计算？（注：电路图略，考生需根据实际电路图进行分析）#### 答案：#### 一、选择题1. D2. D3. D4. C5. A#### 二、简答题1. 差分放大器由两个对称的放大器组成，其工作原理是利用两个输入端的电压差来驱动输出。
模拟电路经典试题及答案
模拟电路经典试题及答案一、选择题1. 在模拟电路中，放大器的基本功能是什么？A. 信号的调制B. 信号的解调C. 信号的放大D. 信号的滤波答案：C2. 以下哪个不是运算放大器的主要特性？A. 高增益B. 高输入阻抗C. 低输出阻抗D. 低频响应差答案：D3. 在理想运算放大器中，输入偏置电流的大小是：A. 非常大B. 非常小C. 适中D. 无法确定答案：B二、填空题4. 一个理想的放大器应该具有________的输入阻抗和________的输出阻抗。
答案：无穷大；零5. 在模拟电路设计中，________是用来减少噪声和干扰的一种电路。
答案：滤波器三、简答题6. 简述共射放大器的工作原理。
答案：共射放大器是一种使用NPN或PNP型晶体管构成的放大器，其特点是晶体管的发射极作为公共端接地，基极作为输入端，集电极作为输出端。
当基极电压增加时，晶体管导通程度增加，导致集电极电流增加，从而在集电极与电源之间形成电压变化，实现信号的放大。
四、计算题7. 假设有一个共射放大器，其晶体管的β值为100，基极电流为1mA，求集电极电流。
答案：由于基极电流为1mA，根据β值的定义，集电极电流Ic =β * Ib = 100 * 1mA = 100mA。
8. 如果在上述放大器中，集电极电阻Rc的值为1kΩ，求放大器的电压增益。
答案：电压增益Av = -Rc / (β * re)，其中re为晶体管的内部电阻。
假设re为β / Ic，则Av = -1kΩ / (100 * (100 / 100mA)) = -1kΩ。
五、分析题9. 分析在模拟电路设计中，为何需要考虑频率响应。
答案：在模拟电路设计中，频率响应是一个重要的考虑因素，因为它决定了电路对不同频率信号的放大能力。
如果电路的频率响应不佳，可能会导致高频信号的损失或失真，影响信号的完整性和质量。
因此，设计时需要确保电路在整个工作频率范围内都能提供稳定的增益和相位特性。
