地下室剪力墙施工缝处理方案
地下室剪力墙竖向裂缝形成原因及处理方案
地下室剪力墙竖向裂缝形成原因及处理方案一、裂缝产生的特征与原因（一）、地下室混凝土墙裂缝的主要特征（二）(1)、绝大多数裂缝为竖向裂缝，一部分缝长接近墙高，两端逐渐变细而消失。
（三）(2)、裂缝大多出现在3#楼、2#楼、4#楼、5#楼、6#地库地下室外墙，裂缝数量分布不规则，数量不多，宽度一般不大，超过宽的裂缝很少见，大多数缝宽度≤。
在2#楼中部北侧6#地库负一层顶板转角的三个跨内向不同的微裂缝，在下部能看到渗透的裂缝水印。
（四）(3)、沿地下室墙长两端附近裂缝较少，墙长中部附近较多。
（五）(4)、裂缝出现时间多在拆模后不久。
、裂缝主要原因1、混凝土收缩从裂缝特征可见大多数均属收缩裂缝。
地下室混凝土墙收缩较大的主要原因有水泥用量过多、混合材料（粉煤灰和高炉矿渣）细料掺量过多，养护不良等。
2、未设置施工缝《混凝土结构设计规范》规定：现浇钢筋混凝土墙伸缩缝的最大间距为20（露天）~30m（室内或土中），但实际工程中墙长均超过此规定。
需要指出的是，一些工程设计突破了规范规定后，地下室墙的水平钢筋仍按构造配置，这是墙较易裂缝的又一因素。
3、温差过大包括混凝土内外温差大、昼夜温差、日照下混凝土阴阳面的温差、拆模过早及气候突变等因素的影响。
4、地下室墙长期暴露这类薄而长的结构对温度、湿度变化较敏感，常因附加的温度收缩应力导致墙体开裂。
同时还应注意，设计时地下室墙均按埋入土中或室内结构考虑，即伸缩缝最大间距为30m。
实际施工中很难做到墙完成后立即回填土和完成顶板，因此实际工程应取最大伸缩缝间距20m。
这也是地下室墙裂缝普遍的一个因素。
5、混凝土施工质量差原材料质量不良、配合比不当、使用过期的UEA微膨胀剂、坍落度控制差，施工中任意加水以及混凝土养护不良等因素，均会导致混凝土收缩加大而裂缝。
此外，目前地下室普遍采用泵送混凝土，由于泵送混凝土坍落度大，也导致收缩增加，裂缝可能性加大。
6、混凝土裂缝产生原因是多方面、多因素综合的结果。
地下室剪力墙施工缝处理方案
地下室剪力墙施工缝处理方案一、工程概述本工程为_____地下室项目，剪力墙结构，施工过程中由于施工组织需要，不可避免地产生了施工缝。
为确保地下室剪力墙的结构安全和防水性能，特制定本施工缝处理方案。
二、施工缝留设位置施工缝应留设在结构受剪力较小且便于施工的部位，一般情况下，地下室剪力墙的水平施工缝应留设在基础底板往上 300 500mm 处，竖向施工缝应根据施工流水段划分合理设置。
三、施工缝处理前的准备工作1、技术准备施工前，技术人员应认真熟悉施工图纸和相关规范要求，制定详细的施工缝处理技术交底。
对施工人员进行技术培训，确保其掌握施工缝处理的工艺流程和质量要求。
2、材料准备准备好水泥、砂、石子、膨胀剂、止水条、防水涂料等材料，并确保材料质量符合要求。
水泥应选用强度等级不低于 425 的普通硅酸盐水泥。
砂宜采用中砂，含泥量不得大于 3%。
石子最大粒径不得大于 40mm，含泥量不得大于 1%。
3、工具准备准备好钢丝刷、凿子、锤子、扫帚、吹风机、电焊机、抹子等工具。
四、施工缝的处理方法1、水平施工缝的处理在已浇筑的混凝土初凝后、终凝前，用钢丝刷将施工缝表面刷毛，清除浮浆和松动的石子。
下次浇筑混凝土前，先在施工缝处铺一层 20 30mm 厚的与混凝土同配合比的水泥砂浆，然后再浇筑混凝土。
2、竖向施工缝的处理先将施工缝表面的混凝土凿毛，露出石子，并清理干净。
在施工缝处设置止水条，止水条应固定牢固，位置准确。
浇筑混凝土前，用水冲洗施工缝表面，并保持湿润，但不得有积水。
五、施工缝的防水处理1、施工缝处设置止水钢板止水钢板的厚度不应小于 3mm，宽度不应小于 300mm。
止水钢板应沿施工缝中心线连续布置，接头处应采用焊接连接，焊缝应饱满、严密。
2、施工缝表面涂刷防水涂料防水涂料应选用具有良好的粘结性、抗渗性和耐久性的材料。
涂刷防水涂料前，应先将施工缝表面清理干净，并保持干燥。
防水涂料应涂刷均匀，不得有漏刷、堆积等现象。
剪力墙施工缝留置原则
剪力墙施工缝留置原则一、剪力墙的作用与重要性剪力墙是现代建筑中常见的结构体系之一，用于抵抗水平荷载和地震力。
它是由混凝土或砖块等材料构成的墙体结构，具有良好的刚性和稳定性。
剪力墙在建筑工程中具有重要的作用，能有效保护建筑物的安全。
二、剪力墙施工缝留置的意义在剪力墙的施工过程中，合理地设置缝留置是非常重要的。
缝留置可以避免因温度变化或结构位移引起的应力集中和裂缝产生，保证剪力墙的正常工作性能和使用寿命。
三、剪力墙施工缝留置原则1. 合理确定缝留置的位置缝留置的位置应该根据具体的项目情况进行合理确定。
一般来说，可以考虑以下几个因素：•结构布置和空间限制•建筑物的使用功能和荷载特点•地震设计要求和地理条件•施工工艺和方法2. 适当设置缝留置的间距缝留置的间距应该按照规范要求进行设置，一般根据结构的尺寸、荷载特点和材料性能等因素进行考虑。
间距过小会增加施工难度和成本，而间距过大则可能导致墙体强度不足。
3. 缝留置的尺寸和形状设计缝留置的尺寸和形状设计要考虑墙体的受力状况和变形特点。
一般来说，缝留置的宽度要足够宽以容纳墙体的变形，并且需要考虑缝留置与墙体之间的粘结性能。
4. 缝留置的施工方法和材料选择缝留置的施工方法和材料选择也是非常重要的。
常见的方法包括切割、加强和填充等，材料选择可以采用金属条、胶水和粘土等。
在施工过程中，要保证缝留置的牢固性和一致性。
四、剪力墙施工缝留置实例分析为了更好地理解剪力墙施工缝留置原则，我们可以通过一个实例来进行分析。
假设某个建筑物设计了剪力墙结构体系，我们需要在施工过程中设置合适的缝留置。
首先，我们要根据设计图纸和施工方案确定缝留置的位置，在墙体布置中合理安排。
然后，根据结构尺寸和荷载特点等因素，确定缝留置的间距，确保间距的合理性。
接下来，根据墙体受力状况和变形特点，设计缝留置的尺寸和形状，以满足墙体的变形需求。
最后，选择适当的施工方法和材料，确保缝留置的质量和可靠性。
通过以上的分析，我们可以看出，剪力墙施工缝留置原则的具体应用是非常重要的。
地下室施工缝及后浇带专项施工方案
一．工程概况工程名称：**＊工程工程地点：**＊建设单位：＊*＊房地产开发有限公司设计单位:＊＊*建筑设计咨询有限公司监理单位：＊**建设监理有限公司施工单位：*＊＊工程有限公司本工程包含住宅楼1栋、2栋、3栋、4栋、5栋、6栋、7栋,各栋楼±0。
000相当于绝对标高16。
00m，本工程结构类型为框架剪力墙结构。
总建筑面积约12.60万m2，其中地下建筑面积约2.96万m2，地上建筑面积约9。
64万m2。
地下室二层。
二．设计要求1.后浇带处所有梁板等混凝土构件钢筋连续布设钢筋要求双层双向拉通布置。
2。
后浇带浇筑时间宜滞后45天以上，并采用高一级微膨胀混凝土浇筑，低温入模。
3。
微膨胀混凝土要求水中养护14天的限制膨胀率：后浇带≥0.030％，地下室侧壁≥0。
025％，顶板楼盖≥0。
020％，地下室底板≥0。
015％,且后期膨胀性能稳定。
4.施工缝和后浇带宜留设在结构受剪力较小位置，一般设于跨度1/3范围内。
施工要求在地下室底板、侧壁、顶板留设施工缝时均应加止水钢板。
三．后浇带、施工缝做法1。
楼（屋)面后浇带构造注:适用于地下室中间层板、地下室顶板、楼面板及屋面板。
2.地下室侧壁后浇带3.地下室底板后浇带构造4.地下室水平施工缝止水带5.地下室-2层与—1层交接处做法四．后浇带施工过程中的质量安全保证措施1.后浇带钢筋质量保证措施后浇带处的钢筋随结构梁板墙钢筋一起绑扎,其施工技术措施与质量保证措施按钢筋工程施工的要求处理。
后浇带梁筋不断开，板筋及墙体水平筋断开。
后浇带钢筋绑扎完成后在钢筋表面刷水泥砂浆保护钢筋不生锈。
2。
结构主体混凝土施工过程中的后浇带处理方法在进行结构主体施工时，后浇带部分的模板工程按不设后浇带处理，也就是模板按梁、墙、板正常的构件支模方式来安装.为保证后浇带在混凝土浇筑过程中不被污染和浇筑，在支模和绑扎钢筋时，采用钢丝网片隔离，同时在后浇带模板面上钻孔或墙底设排浆孔。
在主体混凝土浇筑完成后混凝土终凝前后清理后浇带去的混凝土污染物。
剪力墙施工缝留置原则
剪力墙施工缝留置原则剪力墙是建筑中常用的结构体系，其施工缝留置原则是非常重要的。
下面，我们来详细了解一下剪力墙施工缝留置原则。
1. 缝留置的目的剪力墙在使用过程中会受到各种荷载作用，因此在施工时需要考虑缝留置的问题。
缝留置是为了保证建筑物整体结构的稳定性和安全性，防止由于荷载作用引起的破坏和变形。
2. 缝留置的位置剪力墙施工缝留置应考虑到建筑物整体结构和荷载分布情况，在确定位置时需要根据以下几个方面进行考虑：（1）按照结构设计要求确定缝隙位置：在设计时应根据结构受力情况、地震影响等因素确定剪力墙缝隙位置。
（2）按照建筑物功能确定缝隙位置：不同功能的建筑物对于剪力墙缝隙位置有不同要求，如医院、学校等公共场所需要更加严格的要求。
（3）按照施工方便确定缝隙位置：在施工时应考虑到人员、材料、机械设备等因素，选择施工缝留置位置。
3. 缝留置的宽度剪力墙施工缝留置的宽度应根据以下几个方面进行考虑：（1）按照结构设计要求确定缝隙宽度：在设计时应根据结构受力情况、地震影响等因素确定剪力墙缝隙宽度。
（2）按照建筑物功能确定缝隙宽度：不同功能的建筑物对于剪力墙缝隙宽度有不同要求，如医院、学校等公共场所需要更加严格的要求。
（3）按照施工方便确定缝隙宽度：在施工时应考虑到人员、材料、机械设备等因素，选择施工缝留置宽度。
4. 缝留置的密度剪力墙施工缝留置的密度应根据以下几个方面进行考虑：（1）按照结构设计要求确定缝隙密度：在设计时应根据结构受力情况、地震影响等因素确定剪力墙缝隙密度。
（2）按照建筑物功能确定缝隙密度：不同功能的建筑物对于剪力墙缝隙密度有不同要求，如医院、学校等公共场所需要更加严格的要求。
（3）按照施工方便确定缝隙密度：在施工时应考虑到人员、材料、机械设备等因素，选择施工缝留置密度。
5. 缝留置的材料剪力墙施工缝留置的材料应根据以下几个方面进行考虑：（1）按照结构设计要求确定缝隙材料：在设计时应根据结构受力情况、地震影响等因素确定剪力墙缝隙材料。

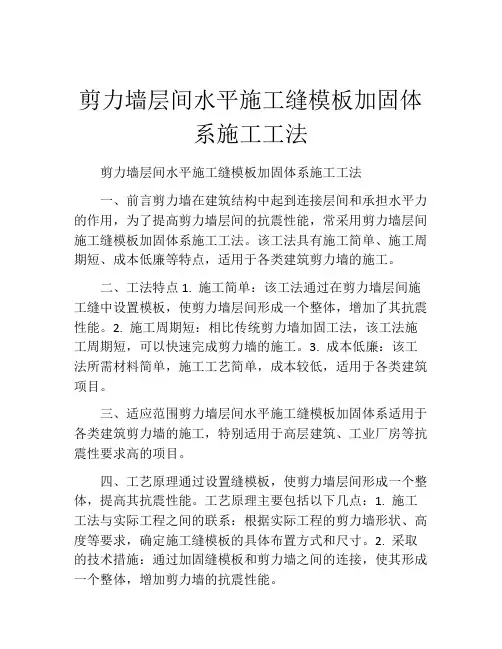

剪力墙层间水平施工缝模板加固体系施工工法(2)
剪力墙层间水平施工缝模板加固体系施工工法剪力墙层间水平施工缝模板加固体系施工工法一、前言剪力墙在建筑结构中起到连接层间和承担水平力的作用，为了提高剪力墙层间的抗震性能，常采用剪力墙层间施工缝模板加固体系施工工法。
该工法具有施工简单、施工周期短、成本低廉等特点，适用于各类建筑剪力墙的施工。
二、工法特点1. 施工简单：该工法通过在剪力墙层间施工缝中设置模板，使剪力墙层间形成一个整体，增加了其抗震性能。
2. 施工周期短：相比传统剪力墙加固工法，该工法施工周期短，可以快速完成剪力墙的施工。
3. 成本低廉：该工法所需材料简单，施工工艺简单，成本较低，适用于各类建筑项目。
三、适应范围剪力墙层间水平施工缝模板加固体系适用于各类建筑剪力墙的施工，特别适用于高层建筑、工业厂房等抗震性要求高的项目。
四、工艺原理通过设置缝模板，使剪力墙层间形成一个整体，提高其抗震性能。
工艺原理主要包括以下几点：1. 施工工法与实际工程之间的联系：根据实际工程的剪力墙形状、高度等要求，确定施工缝模板的具体布置方式和尺寸。
2. 采取的技术措施：通过加固缝模板和剪力墙之间的连接，使其形成一个整体，增加剪力墙的抗震性能。
五、施工工艺1. 施工准备：清理施工现场，检查施工材料、机具设备是否齐全。
确定施工缝模板的尺寸和布置方式。
2. 模板制作：按照设计要求制作缝模板，并安装到剪力墙的层间缝中。
3. 混凝土浇筑：在施工缝模板安装完成后，进行混凝土浇筑，确保混凝土充分填满缝模板。
4. 混凝土养护：对浇筑完成的剪力墙进行养护，确保混凝土强度的发展。
六、劳动组织施工过程中需要组织合理的劳动力数量和分工，确保施工的高效进行。
七、机具设备1. 模板制作设备：包括锯木机、电钻等。
2. 混凝土施工设备：包括混凝土搅拌机、混凝土泵等。
八、质量控制1. 施工缝模板的制作要符合设计要求，确保尺寸精确。
2. 混凝土浇筑要均匀充实，防止出现空鼓和裂缝。
九、安全措施1. 施工班组成员需戴好安全帽、安全鞋等个人防护装备。
剪力墙施工缝施工方案
剪力墙施工缝施工方案一、工程概况本工程为_____，总建筑面积为_____平方米，剪力墙结构。
其中，剪力墙施工缝的设置和处理是保证结构整体性和稳定性的重要环节。
二、施工缝设置原则1、施工缝应设置在结构受剪力较小且便于施工的部位。
2、柱应留水平缝，梁、板、墙应留垂直缝。
3、施工缝的位置应在混凝土浇筑之前确定，并在施工过程中严格按照预定位置进行留置。
三、施工缝的留置位置1、地下室剪力墙施工缝地下室底板上 300mm 处设置水平施工缝，采用钢板止水带进行防水处理。
外墙与顶板交接处，应在顶板下 300mm 处设置水平施工缝，并采用遇水膨胀止水条进行防水。
2、地上部分剪力墙施工缝每层楼板面处设置水平施工缝。
楼梯间休息平台板施工缝应留置在 1/3 跨处。
四、施工缝的处理方法1、施工缝处混凝土表面的处理在已硬化的混凝土表面上，应清除水泥薄膜和松动石子以及软弱混凝土层，并加以充分湿润和冲洗干净，且不得积水。
在浇筑混凝土前，宜先在施工缝处铺一层水泥浆或与混凝土内成分相同的水泥砂浆。
2、钢筋的处理施工缝处的钢筋应进行清理和调直，保证钢筋的位置和间距符合设计要求。
对于预留的钢筋，应采取防锈措施。
五、施工缝的防水处理1、水平施工缝采用钢板止水带时，止水带应安装牢固，位置准确，接头应满焊。
采用遇水膨胀止水条时，止水条应固定可靠，确保在混凝土浇筑过程中不位移。
2、垂直施工缝可采用止水钢板或遇水膨胀止水条进行防水处理，施工方法同上。
六、施工缝混凝土浇筑1、浇筑前的准备工作检查施工缝处的处理情况，确保符合要求。
对模板、钢筋等进行再次检查和清理。
准备好浇筑所需的混凝土和振捣设备。
2、混凝土浇筑混凝土浇筑时，应先浇筑一层与混凝土配合比相同的水泥砂浆，厚度为 50 100mm。
混凝土应分层浇筑，每层厚度不宜超过 500mm，振捣应密实，避免漏振和过振。
浇筑过程中，应注意观察模板、钢筋、预埋件等有无位移和变形情况，如有异常应及时处理。
地下室剪力墙裂缝处理方案
地下室剪力墙裂缝处理方案在建筑工程中，地下室剪力墙裂缝是一个较为常见的问题。
这些裂缝不仅会影响建筑物的外观，还可能对结构的安全性和耐久性产生不利影响。
因此，及时采取有效的处理方案至关重要。
一、地下室剪力墙裂缝的类型及成因地下室剪力墙裂缝的类型多种多样，常见的有以下几种：1、收缩裂缝混凝土在硬化过程中，由于水分蒸发和体积收缩而产生的裂缝。
这种裂缝通常较细，且分布较均匀。
2、温度裂缝由于混凝土在浇筑和养护过程中，内外温差较大而产生的裂缝。
温度裂缝一般较宽，且往往在结构的薄弱部位出现。
3、荷载裂缝当剪力墙承受的荷载超过其设计承载能力时，会产生裂缝。
这种裂缝通常较为严重，需要引起高度重视。
4、施工裂缝在施工过程中，由于施工工艺不当、模板支撑不牢固、混凝土振捣不密实等原因导致的裂缝。
二、地下室剪力墙裂缝的危害地下室剪力墙裂缝可能带来以下危害：1、影响结构的安全性严重的裂缝可能削弱剪力墙的承载能力，导致结构失稳。
2、降低结构的耐久性裂缝会使水分和有害物质更容易侵入混凝土内部，加速钢筋锈蚀和混凝土劣化。
3、影响建筑物的使用功能裂缝可能导致地下室渗漏，影响正常使用。
三、地下室剪力墙裂缝处理的原则在处理地下室剪力墙裂缝时，应遵循以下原则：1、安全性原则确保处理后的结构能够满足设计要求的安全性。
2、耐久性原则处理措施应能够保证结构在长期使用过程中的耐久性。
3、适用性原则处理后的结构应不影响建筑物的正常使用功能。
4、经济性原则在保证处理效果的前提下，尽量选择经济合理的处理方案。
四、地下室剪力墙裂缝处理的方法针对不同类型和严重程度的裂缝，可采取以下处理方法：1、表面封闭法对于宽度较小（一般小于 02mm）的裂缝，可采用表面封闭法。
具体操作是先将裂缝表面清理干净，然后涂刷专用的封闭材料，如环氧树脂、聚氨酯等。
2、压力灌浆法对于宽度在 02mm 05mm 之间的裂缝，可采用压力灌浆法。
将配置好的灌浆材料通过压力设备注入裂缝内部，填充裂缝并使其固结。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抚州融旺国际公馆工程
地下室剪力墙施工缝施工方案
一、工程概况
抚州融旺国际公馆工程，地下室长度153米；宽度约124.5米，±0.000相当与黄海高程49.50米，地下室底板面标高为-18.45米。
地下一层、二层为停车库；B1、B2层为商场。
基础与地下室各部位混凝土强度等级：承台与基础底板混凝土为C35，P8；地下室外墙为C35 P8；从基础顶面至±0.00墙柱混凝土强度等级为C50，梁板为C35。
本工程的基础底板混凝土厚度为600㎜；
地下室剪力墙施工缝的布置位置为地下室底板上翻300㎜处及各楼层上翻300㎜处，其中7-A轴－8-B轴/2-1轴－1-23轴后浇带（膨胀带）的底板及地下一层梁板已浇捣完混凝土。
地下室剪力墙施工缝未按方案施工，具体设置见附图阴影部分下部即与楼板面相平。
二、基础地下室剪力墙施工缝的留置位置
基础地下室剪力墙施工缝必须设在楼层（底板）面上翻300㎜高处，具体做法见附图。
三、地下室剪力墙施工缝部位的模板施工
地下室剪力墙施工缝外侧模板必须与剪力墙模一起上翻，并连成整体，上翻300㎜的外模板不得单独支模，内侧模板在楼层150㎜处设止水螺杆一道固定，上部采用C16@500长度按墙宽固定，保证地下室剪力墙施工缝两侧支模系统的稳定性，地下室内外模板拆除后，清除浮层，上层墙模板必须伸到楼层上翻150㎜处的止水螺杆并能利用止水螺杆固定减少剪力墙的偏位、漏浆及保证了外观的平整。
四、地下室剪力墙施工缝止水钢板施工方法
基础底板、外剪力墙施工缝均设置折形止水钢板，止水钢板必须电焊连接形成整
体环状封闭，不得断续，搭接处应满焊不得出现渗漏水现象，止水钢板埋置在板和墙厚的中间，用直径14三级钢筋电焊连接固定在钢筋骨架中，止水钢板宽度不少于300㎜，厚度3㎜，150㎜宽埋在先浇的混凝土中，留出150㎜宽浇在地下室剪力墙施工缝混凝土中。
五、地下室剪力墙施工缝的混凝土施工
在地下室剪力墙施工缝支内模前，先将搭接处混凝土凿毛，将松动和不结实的混凝土及浮浆凿除，将地下室剪力墙施工缝内清理冲洗干净。
浇筑混凝土时，将新旧混凝土搭接处和模板浇水湿润，在搭接处先铺20㎜厚与混凝土同强度等级的水泥砂浆，再浇筑混凝土并振捣密实，保证新旧混凝土充分黏结。
六、地下室剪力墙施工缝的防水施工
做好支模螺栓的止水处理，地下室外墙支模采用止水螺杆，模板拆除后用1:2水泥砂浆将螺杆口封闭以后，再做外贴卷材的防水施工。
地下室防水根据设计为外贴一层BAC双面自粘防水卷材，地下室剪力墙施工缝部位先做500㎜高（施工缝上下各250㎜高）一层防水卷材，再与外墙面BAC双面自粘防水卷材，在卷材外做50厚聚苯乙烯泡沫塑料板的保护层，然后做地面或回填土。
七、附图
1、地下室剪力墙施工缝位置及做法详图
2、7-A～8-B轴/2-1～1-23轴已浇部位的处理方法
附图1
墙施工缝位置及做法详图
附图2：
直接在楼层交接处外侧先予留20㎜×20㎜的凹槽缺口，混凝土浇筑后再在下面凿20㎜×20㎜的凹槽缺口形成20㎜×40㎜的凹槽缺口，清理干净后用玛蹄脂填缝塞满，外墙防水先做300㎜宽附加层，外再做墙面防水层。
该方案工序简单，可以直接往上施工、处理凹槽缺口的工序均在工期非关键线路上。
