级配碎石配合比设计
级配碎石配合比设计报告
级配碎石配合比设计报告级配碎石配合比设计说明底基层用级配碎石配合比设计说明前言:根据现行级配碎石底基层设计规范要求，试验室在完成各项原材料检测试验后，在今日完成了配合比设计。
一、设计依据(1)、《公路工程集料试验规程》JTG E42-2005 (2)、《公路土工试验规程》JTG E40-2007 (3)、《公路路面基层施工技术规范》JTJ034-2000 (4)、《公路工程质量检验评定标准》JTG F80/1-2004 二、组成材料1、产地及岩性:奉新县虬岭采石场，岩性为花岗岩。
2、规格:19-31.5mm、9.5-19mm、4.75-9.5mm、0-4.75mm。
三、矿料设计1、我部试验室对上述各种矿料进行了筛分，并通过级配调整，确定了三种矿料级配比例如下:合成级配如下:四、击实试验本项目按照3,、4,、5,、6,、7,五个含水量配料进行击实试验。
所有的集料烘干，每种含水量配制6000克干集料。
分三层击实，每层击98次。
1、最大干密度及最佳含水量的确定通过平行试验，取两次结果的平均值，确定最大干密度为2.312g/cm3，最佳含水量为4.7,。
试验数据见试验表格。
篇二:级配碎石配合比说明S336莒界线莒县至浮来山段改建工程级配碎石配合比S336莒界线莒县至浮来山段改建工程工地试验室二O一二年九月二十六日级配碎石垫层配合比计算书一、设计依据及要求设计依据:JTJ 034-2000《公路路面基层施工技术规范》 JTG E42-2005《公路工程集料试验规程》JTG E51-2009《公路工程无机结合料稳定材料试验规程》 S336莒界线莒县至浮来山段改建工程招标文件设计要求:S336莒界线莒县至浮来山段改建工程设计图纸二、原材料碎石: 莒县石料厂产石灰岩碎石水 : 饮用水三、设计用途本级配碎石配合比用于S336莒界线莒县至浮来山段改建工程挖方段级配碎石垫层施工。
四、混合料组成设计集料级配为19-31.5mm碎石:9.5-19mm碎石:4.75-9.5mm碎石:0-4.75mm石屑 =18:32:31:20。
水泥稳定级配碎石基层配合比设计
水泥稳定级配碎石基层配合比设计一、水泥稳定碎石基层的定义水泥稳定碎石基层是在碎石基层上使用水泥作为稳定剂进行强化处理的一种道路基层结构。
水泥稳定碎石基层能够提高基层的强度和稳定性，从而增加道路的承载能力，延长道路的使用寿命。
二、水泥稳定碎石基层的设计原则1.基层结构力学性能要求：水泥稳定碎石基层的设计应满足道路设计要求中对基层结构力学性能的要求，包括强度、稳定性、变形性等方面的指标。
2.基层材料的选择：水泥稳定碎石基层的设计应选择合适的基材和稳定剂材料。
碎石作为基材应满足一定的物理性能要求，稳定剂水泥应选择合适的型号和掺量。
3.配合比设计原则：水泥稳定碎石基层的配合比设计应合理确定水泥和碎石的配合比例，保证基层材料的性能达到设计要求。
三、水泥稳定碎石基层配合比设计方法1.确定水泥用量：根据道路设计要求和基层结构力学性能的要求，确定水泥的用量。
一般来说，水泥用量可以根据已有的实验数据进行估算，并根据实际施工情况进行调整。
2.确定碎石用量：根据道路设计要求和基层结构力学性能的要求，确定碎石的用量。
碎石用量可以根据实验数据进行估算，并根据实际施工情况进行调整。
3.确定水灰比：水泥与碎石的配合比例是影响水泥稳定碎石基层性能的关键因素之一、根据实验数据和经验准则，确定合理的水灰比，保证水泥和碎石能够充分反应，并达到所需的稳定效果。
4.确定掺合料用量：根据情况需要，可以适当添加一些掺合料来改善水泥稳定碎石基层的性能，如矿渣粉、石灰粉等。
掺合料的用量可以根据实验数据进行估算，并根据实际施工情况进行调整。
5.配合比设计验证：通过实验室试验和现场试验来验证水泥稳定碎石基层的配合比设计是否合理，是否能够满足设计要求。
根据试验结果进行调整和优化，最终确定最佳配合比。
四、水泥稳定碎石基层配合比设计的注意事项1.应根据道路设计要求和基层结构力学性能的要求，选择合适的水泥型号和掺量，以及碎石粒径和分配规格。
2.在设计中应考虑到水泥稳定碎石基层的施工工艺和施工条件，并合理安排水泥和碎石的配合比例。
级配碎石配合比设计说明
级配碎石配合比设计说明 Prepared on 22 November 2020
底基层用级配碎石配合比设计说明前言：
根据现行级配碎石底基层设计规范要求，试验室在完成各项原材料检测试验后，在今日完成了配合比设计。
一、设计依据
（1）、《公路工程集料试验规程》JTG E42-2005
（2）、《公路土工试验规程》JTG E40-2007
（3）、《公路路面基层施工技术规范》JTJ034-2000
（4）、《公路工程质量检验评定标准》JTG F80/1-2004
二、组成材料
1、产地及岩性：奉新县虬岭采石场，岩性为花岗岩。
2、规格：、、、。
三、矿料设计
1、我部试验室对上述各种矿料进行了筛分，并通过级配调整，确定了三种矿料级配比例如下：
合成级配如下：
四、击实试验
本项目按照3％、4％、5％、6％、7％五个含水量配料进行击实试验。
所有的集料烘干，每种含水量配制6000克干集料。
分三层击实，每层击98次。
1、最大干密度及最佳含水量的确定
通过平行试验，取两次结果的平均值，确定最大干密度为cm3，最佳含水量为％。
试验数据见试验表格。
级配碎石配合比+混凝土配合比计算步骤
一、级配碎石配合比设计：1、根据筛分确定掺配比例，根据掺配比例做击实试验5个，取其最大干密度和最优含水率。
无水泥的级配碎石1、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2%级配碎石单方用量为： 0~5mm 2300×0.40=920 kg5~10mm 2300×0.30=690 kg10~20mm 2300×0.15=345 kg16~31.5mm 2300×0.15=345 kg水 2300×0.052=120 kg有水泥的级配碎石2、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2% 水泥掺量为5%。
级配碎石单方用量为：粗骨料总质量为： 2300÷（1+0.05）=2190 kg水泥 2300-2190=110 kg0~5mm 2190×0.40=876 kg5~10mm 2190×0.30=657 kg10~20mm 2190×0.15=328 kg16~31.5mm 2190×0.15=328 kg水 2300×0.052=120 kg二、基准配合比设计步骤：根据《普通混凝土配合比设计规程》JGJ 55-2011例题：已知假定容重为2400kg/m3,碎石为5~20mm、单掺粉煤灰20%、减水剂掺量为1.0%时的减水率为22%、以塌落度为180mm、砂率以33%为基准、设计混凝土配合比C40.1、计算混凝土配制强度：f cu,o≥f cu,k+1.654б=40＋1.654×5.0=48.2 Mpa2、查表5.2.1-2用水量为：基准用水量= 215+（180－90）÷20×5=238 kg掺外加剂用水量=238×（1－0.22）=186 kg3、查表5.4.2 砂率为：33＋（180－60）÷20=39 %4、根据混凝土配合比计算：水胶比计算公式为：W/B=(0.53×0.85×1.16×42.5)÷(48.2×0.53×0.85×0.20×1.16×42.5) =22.21÷52.64=0.425、根据水胶比计算胶凝材料用量：B=186÷0.42=443 kg单掺粉煤灰20% F=443×0.20=89 kgC=443－89=354 kg6、砂石总质量等于：2400－443－186=1771 kg根据表计算得砂率：39% S=1771×0.39=691 kgG=1771－691=1080 kg7、外加剂掺量为胶凝材料的1.0% W外=443×0.01=4.43 kg8、基准配合比比例C:F:S:G:W外：W=354：89：691：1080：4.43:186=1:0.25:1.95:3.05:0.012:0.53实用文档标准文案。
级配碎石配合比 混凝土配合比计算步骤
一、级配碎石配合比设计：1、根据筛分确定掺配比例，根据掺配比例做击实试验5个，取其最大干密度和最优含水率。
无水泥的级配碎石1、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2%级配碎石单方用量为：0~5mm 2300×0.40=920 kg5~10mm 2300×0.30=690 kg10~20mm 2300×0.15=345 kg16~31.5mm 2300×0.15=345 kg水2300×0.052=120 kg有水泥的级配碎石2、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2% 水泥掺量为5%。
级配碎石单方用量为：粗骨料总质量为： 2300÷（1+0.05）=2190 kg水泥 2300-2190=110 kg0~5mm 2190×0.40=876 kg5~10mm 2190×0.30=657 kg10~20mm 2190×0.15=328 kg16~31.5mm 2190×0.15=328 kg水2300×0.052=120 kg二、基准配合比设计步骤：根据《普通混凝土配合比设计规程》JGJ 55-2011例题：已知假定容重为2400kg/m3,碎石为5~20mm、单掺粉煤灰20%、减水剂掺量为1.0%时的减水率为22%、以塌落度为180mm、砂率以33%为基准、设计混凝土配合比C40.1、计算混凝土配制强度：f cu,o≥f cu,k+1.654б=40＋1.654×5.0=48.2 Mpa2、查表5.2.1-2用水量为：基准用水量= 215+（180－90）÷20×5=238 kg掺外加剂用水量=238×（1－0.22）=186 kg3、查表5.4.2 砂率为：33＋（180－60）÷20=39 %4、根据混凝土配合比计算：水胶比计算公式为：W/B=(0.53×0.85×1.16×42.5)÷(48.2×0.53×0.85×0.20×1.16×42.5) =22.21÷52.64=0.425、根据水胶比计算胶凝材料用量：B=186÷0.42=443 kg单掺粉煤灰20% F=443×0.20=89 kgC=443－89=354 kg6、砂石总质量等于：2400－443－186=1771 kg根据表计算得砂率：39% S=1771×0.39=691 kgG=1771－691=1080 kg7、外加剂掺量为胶凝材料的1.0% W外=443×0.01=4.43 kg8、基准配合比比例C:F:S:G:W外：W=354：89：691：1080：4.43:186=1:0.25:1.95:3.05:0.012:0.53。
级配碎石配合比设计说明

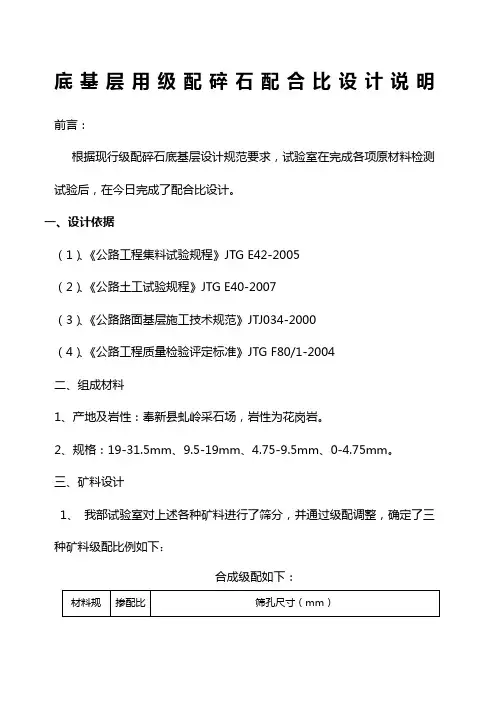

底基层用级配碎石配合比设计说明前言：
根据现行级配碎石底基层设计规范要求，试验室在完成各项原材料检测试验后，在今日完成了配合比设计。
一、设计依据
（1）、《公路工程集料试验规程》JTG E42-2005
（2）、《公路土工试验规程》JTG E40-2007
（3）、《公路路面基层施工技术规范》JTJ034-2000
（4）、《公路工程质量检验评定标准》JTG F80/1-2004
二、组成材料
1、产地及岩性：奉新县虬岭采石场，岩性为花岗岩。
2、规格：19-31.5mm、9.5-19mm、4.75-9.5mm、0-4.75mm。
三、矿料设计
1、我部试验室对上述各种矿料进行了筛分，并通过级配调整，确定了三种矿料级配比例如下：
合成级配如下：
四、击实试验
本项目按照3％、4％、5％、6％、7％五个含水量配料进行击实试验。
所有的集料烘干，每种含水量配制6000克干集料。
分三层击实，每层击98次。
1、最大干密度及最佳含水量的确定
通过平行试验，取两次结果的平均值，确定最大干密度为2.312g/cm3，最佳含水量为4.7％。
试验数据见试验表格。
级配碎石一般配比是
级配砂石是指砂子或石子的粒度(颗粒大小)按一定的比例混合后用来做基础或其他用途的混合材料，它的配比是根据具体的工程设计不同而有所差别。
下面就详细来了解下级配砂石配合比是多少，以及级配砂石施工工艺。
级配砂石配合比是多少级配是配合比是砾石(20mm-40mm)：天然砂：水=9.11:4.97:3。
级配砂石(Graded sand)是指砂子或石子的粒度(颗粒大小)按一定的比例混合后用来做基础或其他用途的混合材料，它的配比是根据具体的工程设计不同而有所差别。
颗粒尺寸：在5--40mm之间。
第一种规定了所有颗粒直径均不能大于50mm，为了更好满足压实度，推荐选用第一种!另外为了防止冻胀和湿软，应注意控制小于0.5mm细料的含量和塑性指数.在中湿和潮湿路段，用做沥青路面的垫层时，应在级配中加石灰，细料可适当增加，加入的石灰剂量占细料含量的8%--12%，目的在于增加垫层强度和稳定性。
级配砾石有时候用来做垫层叫做级配砂砾垫层，其级配砂砾要求颗粒尺寸在5--40mm之间，其中25--40mm含量不少于50%。
级配砂石施工工艺详解：一、设计要求：根据设计要求地基局部加深部分采用1：1级配砂石回填，压实系数0.97。
二、材料要求：采用人工级配砂石，碎石粒径应小于50mm以下其含泥量小于5%。
三、施工工艺：1、铺设垫层前先验槽，将基底清理干净，两侧应放坡防止振捣时塌方。
2、层底面标高不同时，土面应挖成阶梯并按先深后浅的顺序施工，搭接处应夯压密实，分层铺设时，接头应做成斜坡或阶梯形搭接，每层错开0.30—1.0m，并注意充分夯实。
3、人工级配砂石应先将砂、石按配比拌和均匀后，再铺设压实。
4、铺设垫层时严禁扰动下排土层。
5、垫层应分层铺设，分层夯实，基坑内设置控制桩，控制分层垫层的铺设厚度，每层的铺设厚度200—250mm，采用机械平板夯实机夯实。
6、应加强基坑内及外侧四周排水工作。
7、垫层铺设完毕后，应及时进行下道工序施工，严禁小车及人在上面行走，必要时应在垫层上铺设板行走。
级配碎石配合比设计
级配碎石配合比设计一. 试验依据1.《公路路面基层施工技术规范》JTJ034—2000 JTJ034—JTJ0342.《公路工程集料试验规程》JTGE42—2005 JTGE42—JTGE423.《公路土工试验规程》JTJ051—93 JTJ051—JTJ0514.《公路工程国内招标文件》范本5. 设计图纸二. 原材料选用1. 碎石：磁村石料厂生产20-30mm 碎石，10-20mm 碎石,5-10mm 碎石，石粉。
2. 水：采用饮用水。
三. 配合比设计1.合成级配结合《公路路面基层施工技术规范》JTJ034-2000 的要求，用图解法将3 种集料配至级配碎石2 号级配范围内。
2.击实采用重型击实法，配料时将试样依次用四分法取样，并且用烘干法测其试样的含水量，预定5 个不同的含水量将碎石加水拌和均匀，密封好浸润2 小时后，做击实试验，每层击实完毕后检查该层厚度是否合适，以调整以后层次的试样用量，尽量保持每层高度一致。
每组击实完毕后混合料比击实筒的高度控制在6mm 以内，齐筒顶细心刮平、称量、取样，测其含水量。
试验室推荐：碎石的合成级配：20-30mm 碎石10-20mm 碎石：5-10mm 碎石：石粉=19:27:22:32最大干密度：2.28g/cm3最佳含水量：5.0%施工压实质量控制参数：含水量: 4.5%<ω5.5% %干密度: ρ=2.28g/cm3压实度: K>96%省道湖南路西官庄至南庄段改建工程一合同项目部二00 七年五月省道湖南路西官庄至南庄段改建工程一合同底基层级配碎石配合比报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
级配碎石配合比设计
Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
级配碎石底基层配合比设计说明
一、设计依据
1、根据施工图纸及现场情况
2、《公路工程路面基层施工技术规范》
3、《公路工程无机结合料稳定材料试验规程》
4、《公路工程集料试验规程》
5、《公路工程质量检验评定标准》
二、材料说明
1、碎石压碎值%，针片状平均含量为%，符合规范及设计要求。
2、粗石粉液限%，塑性指数为，均符合规范及设计要求。
三、设计步骤
1、确定各种集料在混合料中的比例，采用图解法，确定集料比例为10-40mm碎石：5-10mm碎石：粗石粉=38：30：32,按此比例混合料经筛分后级配符合规范及要求。
2、确定最大干密度及含水量，根据以上确定的配合比将三种材料掺配，进行击实试验得到最大干密度为2.07g/cm3，最佳含水量为%。
四、根据上表结果及现场施工情况确定：
级配碎石配合比：
10-40mm碎石：5-10mm碎石：粗石粉
=38：30：32
级配碎石最大干密度：2.07g/cm3
级配碎石最佳含水量：%。
级配碎石底基层配合比报告
试验单位：
日期： 2011年6月20日。
