E+H料位开关调试
(完整word版)E+H超声波液位计设置
Endress+Hauser超声波液位计设置我们需设置三个参数：V0H1 探头到滤池滤砂的距离V0H2 设定的量程V0H9 实际液位高度调试步骤：先设定量程V0H2，再估计探头到滤砂的距离设定V0H1，通过查看V0H9的数据，调节V0H1，在滤池没有水时将其调节到0。
具体操作步骤如下：1、如何选择V、H参数通过相应按键可选择V、H的参数，当你一直按着V或H按键时相应V、H的参数将不断的循环增减。
2、设定V0H2参数V0H2参数为设定的量程，如下图我们设定的量程为3m：设定时通过按键对数值的增减操作，一直按着时数值将会不断的增（减）。
3、初设V0H1参数V0H1参数为探头到底砂的距离，我们需要先估计一下，现滤池液位计探头到底砂的距离大概为2m。
4、调节V0H1参数，查看V0H9参数当我们初设了V0H1参数，然后查看V0H9参数，V0H9为实际的液位数值。
我们在进行调试液位计时，需保证滤池中无水，这样V0H9应该需要调节到0。
如下图：我们需要不断的调节V0H1参数使得V0H9参数设置为0.00，当然在0.00-0.01之间波动也无妨，但不要在0.00-0.03之间波动。
在调节V0H1参数查看V0H9参数时，若V0H9变大则说明V0H1参数偏大，反之则偏小，我们需不断反复的调节V0H1参数，尽量使得V0H9参数达到标准。
每次调节V0H1参数后查看V0H9参数，需要观察V0H9参数1分钟以上，看看是否稳定。
超声波液位计RESET：将参数V9H5设定为333即可复位超声波液位计。
你可以先尝试在V3H0输入1m，这是抑制，从上往下1m内的干扰将被抑制。
然后退到V0H0看示数是否正常。
若不行则先记录下空标满标值如下。
V0H1是空标值，也就是探头到池底的距离。
V0H2是满标值，也就是空标值减去0.3m的盲区，该值需要与上位机对应上，相当于量程。
同时按－和V便是复位，复位后需要重新设空标和满标。
设好后选择V0H0，便是显示测量值的主界面。
E+H电容开关操作手册
Liquicap M FTI51, FTI52
电容限位开关
BA00299F/00/ZH/13.10 71222387
Liquicap M FTI51, FTI52
目录
目录
1
1.1 1.2 1.3 1.4
安全指南 . . . . . . . . . . . . . . . . . . . . . . . 3
Endress+Hauser
3
安全指南
Liquicap M FTI51, FTI52
1.4
安全符号和图标
使用下列符号强调本文档中的安全操作步骤或替代操作步骤，在空白处使用相应的图标 标识。
安全符号
# " !
防爆保护
警告！ “ 警告 ” 图标表示：操作或步骤执行错误将导致人员受伤、安全事故或设备损坏。 小心！ “ 小心 ” 图标表示：操作或步骤执行错误可能导致人员受伤或设备功能错误。 注意！ “ 注意 ” 图标表示：操作或步骤执行错误可能会间接影响操作，或导致设备发生意外响应。
9
9.1 9.2 9.3 9.4 9.5 9.6
故障排除 . . . . . . . . . . . . . . . . . . . . . . . 71
电子插件的故障诊断 . . . . . . . . . . . . . . . . . . . . . 备件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 返回 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 废弃 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 固件版本更新 . . . . . . . . . . . . . . . . . . . . . . . . . . . Endress+Hauser 联系地址 . . . . . . . . . . . . . . . . . . 71 72 73 73 73 73
E+H电容限位开关调试方法

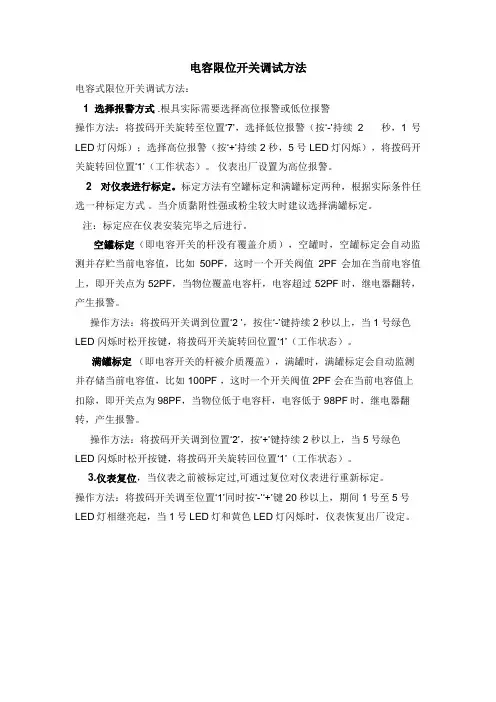

电容限位开关调试方法电容式限位开关调试方法：1 选择报警方式 .根具实际需要选择高位报警或低位报警操作方法：将拨码开关旋转至位置‘7’，选择低位报警（按‘-’持续 2 秒，1号LED灯闪烁）；选择高位报警（按‘+’持续2秒，5号LED灯闪烁），将拨码开关旋转回位置‘1’（工作状态）。
仪表出厂设置为高位报警。
2 对仪表进行标定。
标定方法有空罐标定和满罐标定两种，根据实际条件任选一种标定方式。
当介质黏附性强或粉尘较大时建议选择满罐标定。
注：标定应在仪表安装完毕之后进行。
空罐标定（即电容开关的杆没有覆盖介质），空罐时，空罐标定会自动监测并存贮当前电容值，比如50PF，这时一个开关阀值2PF会加在当前电容值上，即开关点为52PF，当物位覆盖电容杆，电容超过52PF时，继电器翻转，产生报警。
操作方法：将拨码开关调到位置‘2 ’，按住‘-’键持续2秒以上，当1号绿色LED 闪烁时松开按键，将拨码开关旋转回位置‘1’（工作状态）。
满罐标定（即电容开关的杆被介质覆盖），满罐时，满罐标定会自动监测并存储当前电容值，比如 100PF ，这时一个开关阀值2PF 会在当前电容值上扣除，即开关点为98PF，当物位低于电容杆，电容低于98PF时，继电器翻转，产生报警。
操作方法：将拨码开关调到位置‘2’，按‘+’键持续2秒以上，当5号绿色LED 闪烁时松开按键，将拨码开关旋转回位置‘1’（工作状态）。
3.仪表复位，当仪表之前被标定过,可通过复位对仪表进行重新标定。
操作方法：将拨码开关调至位置‘1’同时按‘-’‘+’键20秒以上，期间 1号至5号LED灯相继亮起，当1号LED灯和黄色LED灯闪烁时，仪表恢复出厂设定。
电容开关，进料一段时间后可能会出现误报警，极有可能是液体黏附或者固体挂料造成的。
解决方案如下：1.对仪表进行复位，现场重新标定（条件满足时，建议进行满罐标定）2.调整开关点阀值，加大至4PF，若无效，加大至8PF,16PF只至32PF。
DEH、MEH阀门调试步骤

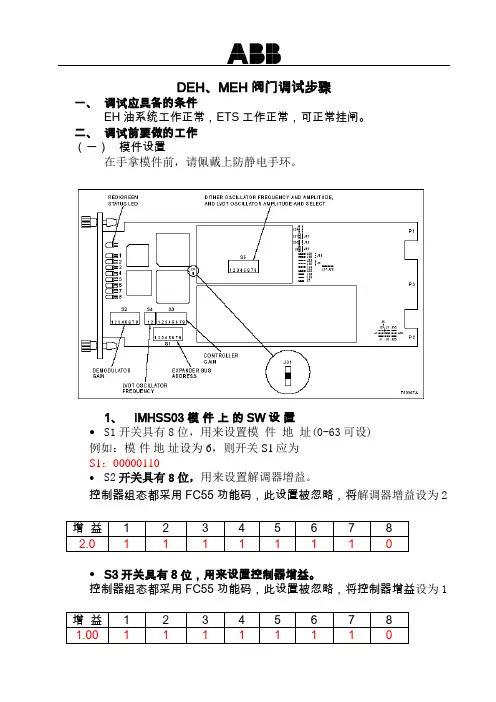

DEH、MEH阀门调试步骤一、调试应具备的条件EH油系统工作正常，ETS工作正常，可正常挂闸。
二、调试前要做的工作（一）模件设置在手拿模件前，请佩戴上防静电手环。
1、IMHSS03 模件上的SW设置∙S1开关具有8位，用来设置模件地址(0-63可设)例如：模件地址设为6，则开关S1应为S1：00000110∙S2开关具有8位，用来设置解调器增益。
控制器组态都采用FC55功能码，此设置被忽略，将解调器增益设为2∙S3开关具有8位，用来设置控制器增益。
控制器组态都采用FC55功能码，此设置被忽略，将控制器增益设为1∙S4开关具有2位，用来设置LVDT振荡器频率控制器组态都采用FC55功能码，此设置被忽略，将LVDT振荡器频率设为1S2，S3，S4采用了F55功能码已不起作用。
∙S5开关具有8位，用来设置高频振荡器频率和振幅，以及LVDT 振荡器的振幅（LVDT原边激励电压）。
对于高频振荡器的频率和振幅的设置，应根据伺服阀制造商推荐的数据进行。
开关的1、2位设置振荡器频率，3、4位设置振幅或振荡电路。
开关的5、6、7、8设置LVDT振荡器的振幅。
其设置的值应根据制造商推荐的数据进行。
其设置应注意：∙设置高频振荡器电流振幅和频率应参考伺服阀推荐的参数；∙参考相关的表格设置1~4位的位置；∙设置LVDT振荡器振幅应参考LVDT推荐的参数；∙参考相关的表格设置5~8位的位置；常规设置S5：101110112、IMHSS03模件的跳线器设置在模件上具有31个跳线器。
通过这些跳线器选择：伺服阀工作方式，伺服阀输出的电流，一般为±40mA，但因根据伺服阀型号来确定，AC型六线制（二）安装检查得到阀门具备校验通知后，应对LVDT和伺服阀的安装进行检查，尽量使LVDT的铁芯杆对中安装，便于阀门校验的调整。
伺服阀接头安装牢固。
（三）接线检查外部接线没有接好之前，不要将IMHSS03模件插入MMU。
在动外部回路（LVDT、伺服阀）等线路前，请大家切记一定要将模件拔出。
E+H料位开关调试

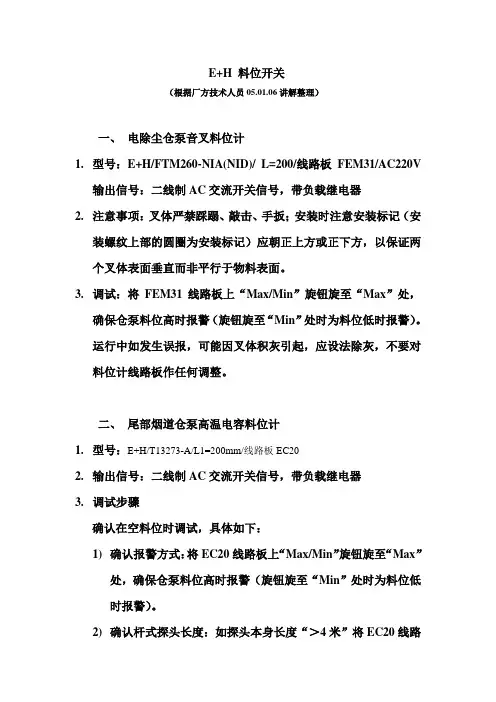

E+H 料位开关（根据厂方技术人员05.01.06讲解整理）一、电除尘仓泵音叉料位计1.型号：E+H/FTM260-NIA(NID)/ L=200/线路板FEM31/AC220V输出信号：二线制AC交流开关信号，带负载继电器2.注意事项：叉体严禁踩蹋、敲击、手扳；安装时注意安装标记（安装螺纹上部的圆圈为安装标记）应朝正上方或正下方，以保证两个叉体表面垂直而非平行于物料表面。
3.调试：将FEM31线路板上“Max/Min”旋钮旋至“Max”处，确保仓泵料位高时报警（旋钮旋至“Min”处时为料位低时报警）。
运行中如发生误报，可能因叉体积灰引起，应设法除灰，不要对料位计线路板作任何调整。
二、尾部烟道仓泵高温电容料位计1.型号：E+H/T13273-A/L1=200mm/线路板EC202.输出信号：二线制AC交流开关信号，带负载继电器3.调试步骤确认在空料位时调试，具体如下：1)确认报警方式：将EC20线路板上“Max/Min”旋钮旋至“Max”处，确保仓泵料位高时报警（旋钮旋至“Min”处时为料位低时报警）。
2)确认杆式探头长度：如探头本身长度“＞4米”将EC20线路板上“＞4/＜4”旋钮旋至“＞4”，否则旋至“＜4”（我公司实际使用料位计一般都旋至“＜4”）。
3)粗调：将EC20线路板上粗调电位器（标记较宽之电位器）顺时针旋到底，再将EC20线路板上细调电位器（标记较窄之电位器）逆时针旋到底。
4)细调：料位计已安装至现场。
将EC20线路板上粗调电位器（标记较宽之电位器）逆时针旋转直到LED灯点亮，然后将EC20线路板上细调电位器（标记较窄之电位器）顺时针旋转直到LED灯熄灭。
5)灵敏度调整：为防止信号抖动，细调结束后，根据测量介质特点将EC20线路板上细调电位器（标记较窄之电位器）再顺时针旋转若干格（在电位器四周有“格”标记）。
介质不粘：细调电位器再顺时针旋转“1”格介质粘：细调电位器再顺时针旋转“2”格三、#1炉渣仓常温电容料位计1.型号：E+H/FTC131-K3R4 LENGTH=350mm,线路板EC24/AC220V2.输出信号：继电器/无源触点输出3.调试步骤同前尾部烟道仓泵料位计调试方法。
E+H电导率基本调试说明 CLM2X3
电导率基本调试说明（CLM2X3）
【功能键说明】：仪表基本调试要用3个按键
与：数字的加与减，上下菜单的选择；同时按为退出；
确定。
【基本调试】
1、设置电极参数：按键，到，通过按输入密码22，
，按到，继续按几次到，通过
与输入探头对应的电极常数k（k值一般在传感器标签的右下
角），按键确定，到通过与输入线缆的电阻补偿值
（0.165Ω/米），按键确定；
2、退出：同时按退出到；
3、设置量程：按几次到，再按几次进入到通过
与输入4mA对应值，输入完成后按确认到，通过与输入20mA对应值，输入完毕后按键确定；
4、同时按几次退出到测量界面。
【恢复出厂设置】
1、原始数据记录：（恢复出厂设置之前一定要记录与
中的主要参数）；
2、恢复出厂设置：主界面按到，通过按输入密码22，如
图：，按到，通过按几次到，
按几次进入，通过或者选择“Facty”,如图：
，按确定；
3、退出：同时按几次，退出到主界面，然后再按照上述【基本调试】
步骤设置参数。
料位计调试标准
料位计调试标准一．料位计的种类料位计在我们厂的使用分为两部分，分别是测固体和测液体。
测固体的又分为阻旋式和电容式；测液体可分为杆式、浮球式、折角式。
最新还有一种装在液料桶外的专业感应液体的开关。
二．料位计的用途固体料位计主要用在砂处理的砂斗，气送，及混砂机的砂斗的上下料位检测。
液体料位计主要用在混砂机液料桶的上下料位检测。
三．料位计的电压等级我们厂电容式料位计一般选用北京明日丝路，电压等级一般为DC24V，也有AC220V的；阻旋式料位计一般选用济南正亚，电压等级一般为AC220V，也有DC24V。
而液体料位计都为无源触点。
四．料位计的接线1.阻旋式：要看清电压等级。
内部有六个端子，两根电源线，一根接地线，三根信号线（公共线、L线、H线）。
电容式料位计2.有四个端子需要接线，两根电源线，两根信号线。
根据图纸，其中一根电源线可以和信号线的L线或H线共接一根线的。
（上料位接公共线和H线；下料位接公共线和L线）3.电容式：要看清电压等级，我厂发送罐一般都用24V的。
内部共有4个端子，接线图见盖子内侧的说明。
端子1为24V电源正，端子2为24V电源负，端子3端子4是一组无源常开点。
根据图纸，其中一根电源线可以和端子3或端子4共接一根线。
如果无法识别同一个罐上的上下料位，只要观察上面标签贴的型号，一般S1000的罐子，上料位为350MM，下料位为1600MM。
4.液料桶的料位计中浮球式、折角式只要接两根线就可以了，杆式的要接三根线（上料位线、下料位线、公共线）。
五．料位计的调试1.阻旋式：确认接线无误，上电后用绝缘棒体拨动中心位置的圆柱，然后观察电柜PLC及模拟屏上有无信号。
2.电容式：确认接线无误，如图：内部有一个小的连接片，根据说明书以及我们使用该料位计的功能调整连接片，出厂设置为上料位。
上电后空仓5~10分钟，把显示的数值减去50后设定到刻度盘上。
内部有两只LED灯，红色为电源指示灯，绿色为信号指示灯。
E+H PH计基本调试说明
pH基本调试说明（CPM2X3）
【功能键说明】仪表基本调试要用3个按键
与：数字的加与减，上下菜单的选择；同时按为退出；确定。
【仪表调试】
新表无需设置，除非需更改输出，其它选项出厂默认即可。
出厂默认输出量程为：2-12
如需更改，步骤如下：
1：主界面按“E”进入菜单，输入密码“22”，按“E”确认后再按“－”直至屏幕显示；2：按“E”直至出现，按“+”或“－”修改0/4mA对应的值，再按“E”确认；
3：按“E”后出现，按“+”或“－”修改20mA对应的值，再按“E”确认。
多次同时按“+”和“－”返回主菜单。
【仪表标定】（两点标定，准备PH=6.86和4的标液，蒸馏水，擦拭探头软布）
1：按“CAL”进入菜单，输入密码“22”；
2：按“CAL”后显示，此值可以修改，按“+”或“－”输入“6.86”；
3：将探头蒸馏水洗净，擦干后放入PH=6.86的标液中，数据稳定（约20秒）后按“CAL”；
4：标定过程中，屏幕会闪动，数值稳定后自动跳到下一个菜单；
5：出现菜单，此值可以修改，按“+”或“－”输入“4”。
6：将探头蒸馏水洗净，擦干后放入PH=4的溶液中，数据稳定（约20秒）后按“CAL”进行标定；7：标定过程中，屏幕会闪动，稳定后自动跳到下一个菜单；
8：此时屏幕显示，即探头斜率；
9：按“CAL”显示零点；
10：按“CAL”，显示标定状态，如显示“OK”，表示标定成功，否则出现报警E32，标定失败，请重新标定仪表；
11：按“CAL”后，屏幕显示，提示是否储存标定结果，储存请按“CAL”键，然后同时按“+”和“－”返回至主界面。
