混凝土施工缝处理方案
混凝土施工缝处理方法
混凝土施工缝处理方法
混凝土施工缝处理方法取决于缝的用途和具体位置，以下为几种常见方法：
1. 断面缝处理：在混凝土浇筑时，设置预留缝，划分成多个小块，防止出现较大的缝隙。
然后在混凝土初凝前用专用的剪刀切开缝口，并修整成直角型或斜角型，填缝料，达到缝的无裂纹、平整美观的效果。
2. 垂直缝处理：若需要分割墙体，可在混凝土浇筑时设置垂直缝和开槽，然后用钢筋或注浆等方式对其进行加固处理。
3. 水平缝处理：主要用于防水工程，可在混凝土顶部设置一定宽度的水平缝。
然后在混凝土初凝前或完全凝结后，在缝中填充防水材料，以达到防水目的。
4. 补修缝：在混凝土浇筑后出现的裂缝或缺陷，可以使用修补材料对其进行处理。
对于较大的裂缝或缺陷，先清理干净后再填充修补材料，以确保缝的密实。
总之，混凝土缝处理方法需要根据具体情况进行选择，以达到优良效果。
同时也需要注意施工的合理性和安全性，以免对整个工程造成不良影响。
水平施工缝专项施工方案(3篇)
第1篇一、方案概述水平施工缝是指在混凝土结构施工过程中，因施工组织、结构设计、材料供应等原因，在水平方向形成的施工缝。
为确保施工质量，减少施工缝带来的影响，特制定本专项施工方案。
本方案适用于各类混凝土结构施工中的水平施工缝处理，包括但不限于梁、板、柱等构件。
二、施工缝产生原因及危害1. 施工缝产生原因：（1）施工组织不合理，施工进度与材料供应不匹配；（2）结构设计不合理，未充分考虑施工缝设置；（3）混凝土浇筑工艺不当，如浇筑速度过快、振捣不充分等；（4）材料质量不合格，如水泥、砂、石子等；（5）养护不当，如养护时间不足、养护方法不当等。
2. 施工缝危害：（1）影响结构整体性，降低结构承载能力；（2）产生裂缝，影响结构耐久性；（3）影响装饰效果，降低建筑美观度；（4）增加维修成本。
三、施工缝处理原则1. 预防为主，处理为辅；2. 合理设置，确保结构整体性；3. 符合设计要求，满足施工条件；4. 确保施工质量，提高结构耐久性。
四、施工缝处理方法1. 施工缝设置：（1）根据结构设计，合理设置施工缝位置；（2）施工缝宽度宜控制在30～100mm范围内；（3）施工缝应设置在结构受力较小的部位，如梁、板、柱等构件的端部。
2. 施工缝处理：（1）清理施工缝表面，去除浮浆、油污、杂物等；（2）采用钢丝刷、砂纸等工具进行打磨，使表面平整；（3）在施工缝两侧涂刷界面剂，提高新旧混凝土粘结强度；（4）采用C20细石混凝土进行填补，填补高度应高于原混凝土面；（5）采用振动棒进行振捣，确保混凝土密实；（6）覆盖湿布进行养护，养护时间不少于7天。
五、施工工艺流程1. 施工缝设置：（1）根据设计要求，确定施工缝位置；（2）绘制施工缝布置图，报批审核；（3）按照审核通过的施工缝布置图，进行施工缝设置。
2. 施工缝处理：（1）清理施工缝表面；（2）打磨施工缝表面；（3）涂刷界面剂；（4）填补施工缝；（5）振捣填补混凝土；（6）养护施工缝。
混凝土施工缝的处理方法
混凝土施工缝的处理方法混凝土施工缝是指在混凝土结构中由于施工分段、温度变化、干缩等原因而形成的缝隙。
这些缝隙会影响混凝土结构的强度、密实性和耐久性，因此需要对其进行适当的处理。
以下是一些常见的混凝土施工缝的处理方法：1. 施工缝的分类：混凝土施工缝可以分为结构缝、伸缩缝和隐蔽缝三类。
结构缝位于混凝土结构的承载部位，主要用于控制结构的开裂；伸缩缝用于允许混凝土结构在温度变化和湿度膨胀等情况下产生适当的变形；隐蔽缝主要用于隐蔽在混凝土结构中，如壁龛等。
2. 细部处理：对于结构缝和伸缩缝，需要进行细部处理，以确保缝隙能够承受预期的变形和荷载。
常见的处理方法包括设置金属缝条、填充橡胶或聚氨酯密封胶、涂刷防水涂料等。
3. 裂缝修复：在施工过程中，有时会出现未计划的裂缝，这需要进行修复以保证结构的完整性。
修复方法包括填充膨胀胶、注浆、添加纤维加固等。
4. 温度控制：混凝土在硬化过程中会发生热量释放和收缩，这可能导致开裂。
为了控制温度变化，可以通过减少浇注温度、覆盖保温层、使用外加剂等方法。
5. 施工调整：有些施工缝可以通过施工调整来减少或消除。
例如，可以更改浇注顺序、调整混凝土配合比、采用预应力或预应力混凝土等。
6. 养护措施：在混凝土施工完成后，需要进行养护以促进混凝土的强度和耐久性发展。
常见的养护措施包括覆盖湿布、喷水养护、施加湿润剂等。
7. 监测和维护：混凝土施工缝的处理不仅仅是一个施工过程，还需要进行监测和维护。
需要定期检查缝隙的变形和开裂情况，并采取必要的维修措施。
总之，混凝土施工缝的处理是混凝土结构施工中的重要环节，正确的缝处理可以确保混凝土结构的强度和耐久性。
在处理施工缝时，需要根据具体情况选择合适的方法，并结合施工工艺和养护措施来保证处理效果。
同时，对于大型混凝土结构，建议从设计阶段就应考虑合理的缝隙布置和处理方法，以减少对结构的影响。
混凝土结构中施工缝的处理方法

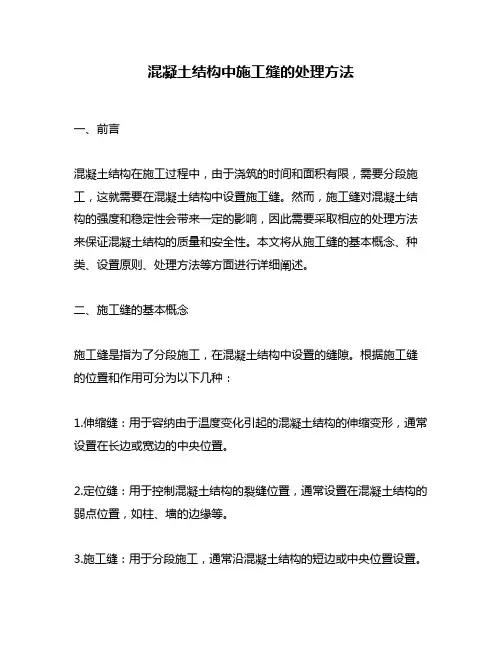

混凝土结构中施工缝的处理方法一、前言混凝土结构在施工过程中，由于浇筑的时间和面积有限，需要分段施工，这就需要在混凝土结构中设置施工缝。
然而，施工缝对混凝土结构的强度和稳定性会带来一定的影响，因此需要采取相应的处理方法来保证混凝土结构的质量和安全性。
本文将从施工缝的基本概念、种类、设置原则、处理方法等方面进行详细阐述。
二、施工缝的基本概念施工缝是指为了分段施工，在混凝土结构中设置的缝隙。
根据施工缝的位置和作用可分为以下几种：1.伸缩缝：用于容纳由于温度变化引起的混凝土结构的伸缩变形，通常设置在长边或宽边的中央位置。
2.定位缝：用于控制混凝土结构的裂缝位置，通常设置在混凝土结构的弱点位置，如柱、墙的边缘等。
3.施工缝：用于分段施工，通常沿混凝土结构的短边或中央位置设置。
三、施工缝的种类根据施工缝的形式可分为以下几种：1.机械缝：采用金属板或塑料板作为模板，在混凝土浇筑前安装在模板接头上，浇筑完成后取出即可形成缝隙。
2.橡胶缝：采用橡胶板作为模板，在混凝土浇筑前安装在模板接头上，浇筑完成后取出即可形成缝隙。
3.塑料缝：采用塑料板作为模板，在混凝土浇筑前安装在模板接头上，浇筑完成后取出即可形成缝隙。
4.钢筋缝：在混凝土浇筑时钢筋悬挂在模板接头处，浇筑完成后将钢筋取出即可形成缝隙。
四、施工缝的设置原则施工缝的设置应遵循以下原则：1.施工缝的位置应考虑混凝土结构的力学特性，尽量设置在混凝土结构的弱点位置，如柱、墙的边缘等。
2.施工缝的数量和长度应根据混凝土结构的尺寸和施工条件合理确定，一般长度不应超过混凝土结构的1/3。
3.施工缝的宽度应根据混凝土结构的尺寸、结构形式、使用要求等要素合理确定，一般宽度不应小于5mm。
4.施工缝应设置在混凝土结构的中央位置或短边位置，避免设置在长边位置。
五、施工缝的处理方法1.机械缝的处理方法机械缝的处理方法主要包括填缝和封缝两种方式。
(1)填缝方式：即在机械缝上填充密封材料，如聚氨酯泡沫、聚酯纤维、聚氨酯硅橡胶等。
混凝土施工缝处理措施
部位
具体措施
1
墙体竖向施工缝
可用密目双层钢丝网绑扎在墙体钢筋上，外用50mm厚木板封挡混凝土。当墙模拆除后，在距施工缝50mm处的墙面上两侧均匀弹线，用云石机沿墨线切一道5mm深的直缝，再用钎子将直缝以外的混凝土软弱层剔掉露石子，清理干净，保证混凝土接槎质量。
2பைடு நூலகம்
墙体顶部水平施工缝
墙体混凝土浇筑时，高于顶板底20—30mm。墙体模板拆除后，弹出顶板底线，在墨线上5mm处用云石机切割一道5mm深的水平直缝，将直缝以上的混凝土软弱剔掉露石子，清理干净。
3
墙、柱底部施工缝
剔除浮浆，并使剔除向下凹10mm，保证混凝土接缝处的质量，并充分湿润和冲洗干净，且不得积水。顶板施工缝：施工缝处顶板下铁垫15mm厚木条，保证下铁钢筋保护层。上、下铁之间用木板保证净距，与上、下铁接触的木板侧面按钢筋间距锯成豁口，卡在钢筋上。
4
施工缝处混凝土浇筑
在施工缝处继续浇筑混凝土时，已浇筑的混凝土的抗压强度不应小于1.2N/mm2。在浇筑混凝土前，宜在施工缝处铺一层与混凝土成分相同的减石子水泥砂浆，接浆厚度510cm。混凝土应细致捣实，使新旧混凝土紧密结合。
混凝土施工缝处理措施
施工缝施工方案(3篇)
第1篇一、工程概况本工程为某住宅小区的住宅楼施工项目，建筑高度为18层，建筑面积为30000平方米。
施工缝是混凝土结构施工中常见的质量问题之一，为确保工程质量，制定本施工缝施工方案。
二、施工缝的定义及分类1. 定义：施工缝是指混凝土结构施工中，因施工需要而设置的暂时中断或暂时停工时，为保证施工质量而设置的缝隙。
2. 分类：（1）垂直施工缝：沿混凝土构件的垂直方向设置的施工缝。
（2）水平施工缝：沿混凝土构件的水平方向设置的施工缝。
（3）斜施工缝：沿混凝土构件的斜方向设置的施工缝。
三、施工缝施工要求1. 施工缝设置应满足以下要求：（1）施工缝的位置应尽量避开结构受力和应力集中的部位。
（2）施工缝的间距应符合设计要求。
（3）施工缝的宽度应符合设计要求。
（4）施工缝的浇筑时间应符合设计要求。
2. 施工缝的施工应满足以下要求：（1）施工缝的清理：在浇筑混凝土前，应将施工缝处的混凝土清理干净，并清除其表面的浮浆、油污、杂物等。
（2）施工缝的浇筑：施工缝的浇筑应采用连续浇筑的方式，不得中断。
（3）施工缝的养护：施工缝的养护时间应符合设计要求，以保证混凝土的强度和耐久性。
四、施工缝施工方案1. 施工缝的设置（1）垂直施工缝：在混凝土构件的垂直方向设置施工缝，其位置应避开结构受力和应力集中的部位。
（2）水平施工缝：在混凝土构件的水平方向设置施工缝，其位置应避开结构受力和应力集中的部位。
（3）斜施工缝：在混凝土构件的斜方向设置施工缝，其位置应避开结构受力和应力集中的部位。
2. 施工缝的施工（1）施工缝的清理：在浇筑混凝土前，应将施工缝处的混凝土清理干净，并清除其表面的浮浆、油污、杂物等。
（2）施工缝的浇筑：1）垂直施工缝：采用连续浇筑的方式，确保施工缝处的混凝土密实。
2）水平施工缝：采用连续浇筑的方式，确保施工缝处的混凝土密实。
3）斜施工缝：采用连续浇筑的方式，确保施工缝处的混凝土密实。
（3）施工缝的养护：1）垂直施工缝：养护时间应符合设计要求，以保证混凝土的强度和耐久性。
混凝土施工缝及后浇带的处理施工方案
混凝土施工缝及后浇带的处理施工方案
（一）混凝土施工缝的处理
1、在已硬化的混凝土表面上继续浇筑混凝土之前，应清除施工缝内的杂物，水泥薄膜、表面上松动的砂石和软弱的混凝土层，同时还加凿毛，用水冲洗干净并充分湿润，一般不少于24小时，残留在混凝土表面的积水应予清除。
2、注意施工缝位置附近回弯钢筋时，要做到钢筋周围的混凝土不受松动和损坏。
钢筋上的油污、水泥砂浆及浮锈等杂物也应清除。
3、从施工缝处开始继续浇筑时，要注意避免直接靠近缝边下料。
机械振捣前，宜向施工缝处逐渐推进，并至100cm 处停止振捣，但应加强对施工缝处的混凝土振实工作，使其紧密结合。
（二）后浇带的处理
后浇带部位的构件钢筋不截断，后浇带采用比相应结构部位高一级的微膨胀混凝土浇筑，后浇带的保留时间不少于两个月，其具体施工方法如下：
1、基础后浇带的侧边封堵采用9目铅丝网2层加一层钢板网,用钢筋骨架与上层底板筋及管架支撑连接,为便于后浇带支撑的搭设及后浇带侧面封堵,须将后浇带位置上层钢筋在一定距离适当切断,留出进入孔,待二次浇灌前焊接牢固，如下示:
2、施工前应对施工缝及接触面进行严格的处理，后浇带的砼强度等级比原设计提高一级，施工时模板应支撑牢固，与两侧混凝土的连接处应用海绵密封条填实，防止漏浆，保证其与两侧的混凝土接缝严密，防止漏水。
3、后浇带位置砼强度必须达到设计强度的100%后方可拆模板。
拆除模板时只能允许先部份拆除，待先拆除部份用钢管支撑加固完毕后，再拆除余下模板，模板拆完后立即用钢管进行支撑加固。
钢筋混凝土结构施工缝处理方法（三篇）
钢筋混凝土结构施工缝处理方法1、引言在我们日常的工程施工过程中，由于天气、机械等因素的影响，不得不在建筑结构层上留设施工缝。
如何处理施工缝，使工程质量不受影响，保证混凝土结构的安全性，显得尤为重要。
2、施工缝处理方法为了不影响工程质量，钢筋混凝土结构的施工缝应做如下处理：2.2.1若施工间竭时间未超过所采用水泥的初凝时间（根据试验确定。
无试验资料时，不应超过2小时），继续浇筑混凝土时，可将新混凝土均匀倾入，盖满先浇好的混凝土，然后用振捣工具穿过新混凝土达到已浇筑好的混凝土层内5～10cm，将新老混凝土一并捣实，结成整体。
2.2.2若施工间竭时间超过所采用水泥的初凝时间，则必须等待已浇筑的混凝土强度不小于1.18mpa时，方可继续施工。
在合肥钢铁公司备煤工程煤场C10混凝土现浇施工过程中，夜间由于短时间雷阵雨的原因，混凝土浇筑工作间竭了将近一个半小时，雨止后，我们采用上述办法进行处理施工，使得新老混凝土整体凝固，砼内在及表面质量均良好。
2.2.3若施工间歇时间较长，已浇筑的混凝土早已硬化，在新浇筑混凝土前应作如下处理：a.清除接缝表面的水泥浮浆、薄膜、松散砂石、软弱混凝土层、油污等；b.将钢筋上的锈斑及浮浆刷净；c.必要时将旧混凝土适当凿毛；d.用清水冲洗旧混凝土表面，使旧混凝土在浇筑新混凝土前保持湿润；e.浇筑新混凝土前，在接缝面上应先铺一层厚度为1～1.5cm的水泥砂浆（对于水平施工缝，该水泥砂浆厚度宜为2～3cm）；f.将施工缝附近的混凝土细致捣实。
在芜湖发电厂三期扩建工程主厂房除氧煤仓间框架29.67m层梁板柱混凝土施工过程中，由于混凝土搅拌站机械故障的因素影响，使得作业不得不停止，此时砼间竭时间超过2小时且砼表面早已硬化，经过与我们建筑试验室经验丰富的专家和技术人员的研究讨论，决定采用以上办法处理，后来从整个框架的混凝土浇灌情况来看，收效良好，在拆模后的观感质量、试块试压情况等方面均质量优良。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
昌都经开区2018-2019公共租赁
房工程一标段项目
混凝土施工缝处理方案
编制：刘中冕
审批：张建雷
审核：张东东
中铁十四局集团有限公司
昌都经开区2018-2019公共租赁房项目经理部
二〇二〇年五月十五日
目录
1. 方案概述 (2)
1.1工程概况 (2)
1.2 方案编制概述 (2)
2. 冷缝处理方案及防渗处理 (2)
2.1 冷缝处理 (2)
2.1.1 冷缝的危害 (2)
2.1.2 冷缝的处理 (2)
2.1 预防渗水及渗水处理 (4)
2.2.1 预防渗水措施 (4)
2.2.2 渗水处理 (4)
1.方案概述
1.1工程概况
1）本工程由西藏昌都新区昌禾聚鑫实业有限责任公司投资建设，建设地址位于昌都经济技术开发区，所属房建工程；为二类高层住宅，规划总建筑面积：99511.27㎡（其中住宅建筑面积：80562.41㎡、物业管理用房建筑面积：768.87㎡、地下建筑面积18179.99㎡）；共由6栋高层及地下室组成；建筑层数：16-18F，结构类型为：框架剪力墙结构，抗震等级：二级；抗震烈度：8度。
2）参建单位：
（1）工程名称：昌都经开区2018-2019公共租赁房工程一标段项目
（3）建设单位：昌都新区开发建设管理委员会
（4）监理单位：四川伟业建设监理有限公司
（5）设计单位：西藏唐杰城建规划设计有限公司
（6）施工单位：中铁十四局集团有限公司
（7）地勘单位：四川金勘岩土工程有限公司
1.2 方案编制概述
现在因3#楼2、3单元与其1单元和其他主楼与地下车库部分因施工条件限制，不能一起浇筑，使其2、3单元与1单元因浇筑时间不同致使到终凝时间不同而形成水平施工冷缝，低跨中部也有部分混凝土浇筑已达到初凝，亦形成水平冷缝。
2.冷缝处理方案及防渗处理
2.1 冷缝处理
2.1.1 冷缝的危害
由现场情况可知，冷缝处混凝土不存在漏浆现象，且振捣密实，且冷缝部位混凝土在梁高1/3之一处，承受剪力相对较小，且梁宽为400，厚度较厚，不易造成渗水。
2.1.2 冷缝的处理
为确保水平冷缝处混凝土粘结结合好，将结合面按施工缝要求处理，具体处理
措施如下：
施工冷缝在混凝土浇筑前应清楚表面的浮浆、松动的石子和软弱层，将结合面冲毛或人工凿毛成台阶状（100mm宽），以增加结合面混凝土的摩擦咬合力。
为避免已浇筑的混凝土因固结力小于振动的影响力，而破坏已初凝混凝土内部的凝结核钢筋与混凝土的粘结，应待结合面混凝土终凝强度达到1.2Mpa以后再重新浇筑混凝土。
且结合面在浇筑前应充分洒水湿润，并满铺一层lOmm～15mm厚、配合比与混凝土内砂浆成分相同的水泥砂浆，以增强上、下层混凝土交接面的粘结。
图2.1.2-1 施工缝处理大样图
冷缝的预防
①混凝土浇筑之前必须有针对性地进行混凝土初凝试验，明确混凝土的初凝时间，并据此对混凝土的浇筑速度和浇筑时长进行估计。
在此基础上对混凝土搅拌站的混凝土供应能力和混凝土搅拌运输车的运输能力进行评估，确保搅拌站的混凝土供给能力。
②施工方案中必须明确混凝土布料设备的布置，布料要到位，不留死角。
根据混凝土的现场浇筑经验，在混凝土的浇筑过程中经常出现浇筑设备故障，如泵送机堵管、爆管等。
因此，备用机械设备必须到位，浇筑过程中维修人员必须在浇筑现场随时应对突发情况。
③混凝土浇筑之前应就浇筑时长范围内的天气情况向气象部门作出了解，避免混凝土浇筑在恶劣气候条件下进行，保证混凝土质量。
④混凝土浇筑的过程中必须配备足够的专业工人，工长、技术、质检及旁站监理人员必须到位并对浇筑过程进行监督，确保混凝土振捣到位，防止漏振、欠振，尤其是先、后浇筑的混凝土接触面，振动棒必须深入先浇混凝土5～10cm振捣以保证此部位混凝土结合均匀、密实。
⑤应急措施要考虑到位，应急预案交底应贯彻到负责现场施工的管理、技术人员和施工班组，以增强现场管理、施工人员在停电、突遇暴雨、大风、布料机堵管等突发情况下的应急能力。
此工作尤其重要，在混凝土浇筑过程中出现的问题大多是由于现场管理人员经验不足、应急措施没有落实到位造成的。
2.1 预防渗水及渗水处理
2.2.1 预防渗水措施
冷缝处混凝土必须凿毛清楚（凿去浮浆，露出新鲜骨料），并冲洗干净；
在浇捣过程中必须加强振捣，确保冷缝交接处振捣密实；
在浇筑完毕后应及时养护，养护严格按规范及方案要求执行，确保混凝土不开裂。
2.2.2 渗水处理
主要的处理方式如下：
表面修补法是一种简单、常见的修补方法，它主要适用于稳定和对结构承载能力没有影响的表面裂缝以及深进裂缝的处理。
通常的处理措施是在裂缝的表面涂抹水泥浆、环氧胶泥或在混凝土表面涂刷油漆、沥青等防腐材料，在防护的同时为了防止混凝土受各种作用的影响继续开裂，通常可以采用在裂缝的表面粘贴玻璃纤维布等措施。
嵌缝法是裂缝封堵中最常用的一种方法，它通常是沿裂缝凿槽，在槽中嵌填塑性或刚性止水材料，以达到封闭裂缝的目的。
常用的塑性材料有聚氯乙烯胶泥、塑料油膏、丁基橡胶等等；常用的刚性止水材料为聚合物水泥砂浆。
灌浆法主要适用于对结构整体性有影响或有防渗要求的混凝土裂缝的修补，它
是利用压力设备将胶结材料压入混凝土的裂缝中，胶结材料硬化后与混凝土形成一个整体，从而起到封堵加固的目的。
常用的胶结材料有水泥浆、环氧树脂、甲基丙烯酸酯、聚氨酯等化学材料。
中铁十四局集团有限公司
昌都公租房项目经理部
二〇二〇年五月十五日。
