12cr1movg热处理标准
12cr1movg焊缝热处理后的硬度值
12cr1movg焊缝热处理后的硬度值12Cr1MoVG是一种常用的高温合金钢，常用于制造高温高压容器和管道。
焊接是制造和安装这些设备时常用的连接方法之一，但焊接会对材料的性能产生一定的影响。
焊接后的硬度值是评价焊缝质量的重要指标之一，本文将围绕12Cr1MoVG焊缝热处理后的硬度值展开讨论。
焊接会引起焊缝区域的组织和性能发生变化。
在焊接过程中，焊缝区域经历了高温、冷却和回火等热处理工艺，这些过程会对硬度产生影响。
焊接热影响区（HAZ）是焊缝旁边的区域，经历了高温热循环，其中的晶粒会发生再结晶和晶粒长大现象，从而影响硬度值。
焊接后的热处理是为了消除焊接过程中的残余应力和改善焊缝区域的组织，从而提高焊缝的性能。
常用的热处理方法包括回火、正火和淬火等。
这些热处理过程会改变焊缝区域的晶粒结构和硬度值。
回火是一种常用的焊缝热处理方法，通过加热焊缝区域到一定温度，然后进行冷却，可以消除焊接过程中的应力和提高硬度。
回火温度和时间对硬度值有着重要影响。
一般而言，回火温度越高，回火时间越长，焊缝的硬度值越低。
这是因为高温回火会导致晶粒长大，晶界的位错减少，从而减弱了焊缝的硬度。
正火是指将焊接区域加热到足够高的温度，然后进行适当速度的冷却。
正火可以改变焊缝区域的组织和硬度值。
正火温度和冷却速度是影响焊缝硬度的关键因素。
较高的正火温度和较慢的冷却速度可以使焊缝硬度降低，而较低的正火温度和较快的冷却速度可以使焊缝硬度增加。
淬火是一种将焊缝迅速冷却至室温的热处理方法，可以产生较高的硬度值。
淬火可以使焊缝区域的组织变为马氏体，从而提高硬度。
然而，过快的冷却速度会导致焊缝产生裂纹和变形等缺陷，因此淬火工艺要控制好冷却速度。
除了热处理方法之外，焊接工艺参数也会对焊缝硬度值产生影响。
焊接电流、电压、焊接速度等参数都会对焊缝的硬度值产生影响。
过高或过低的焊接电流和电压都会导致焊缝硬度异常，而过快或过慢的焊接速度也会影响焊缝硬度。
12cr1movg合金钢管热处理
12cr1movg合金钢管热处理
x
一、裂纹试验：
裂纹试验是用来检测12Cr1MoVg合金钢管材质量的重要测试手段，通常采用静电试验的方法来检验合金钢管材的质量。
静电试验通常采用多道探头，对热处理后的12Cr1MoVg合金钢管内外表面，以及断口，可以发现缺陷和质量缺陷。
二、热处理性能：
12Cr1MoVg合金钢管热处理是将合金钢管经过一系列的热处理工艺使其达到或近似预定的物理、机械、组织与力学性能。
对12Cr1MoVg 合金钢管进行热处理有两个重要的方面，即组织与力学性能，组织调整包括淬火、回火和正火，力学性能调整包括马氏体的形成、淬火时温度的控制以及正火时的温度控制。
为了达到所需的性能，使用不同的热处理工艺尤其是正火时温度的控制，可以达到预期的性能要求。
三、静液压试验：
静液压试验是检验12Cr1MoVg合金钢管热处理质量的一种重要
方法，主要用于检验钢管的强度，因为静液压试验可以反映出钢管的强度及其强度曲线。
静液压试验的原理是将钢管放置在密封室内，通入液压油，液压油施加压力，以观察钢管的变形和变形率，从而对钢管的强度有效检验。
- 1 -。
12cr1mov钢板高温标准

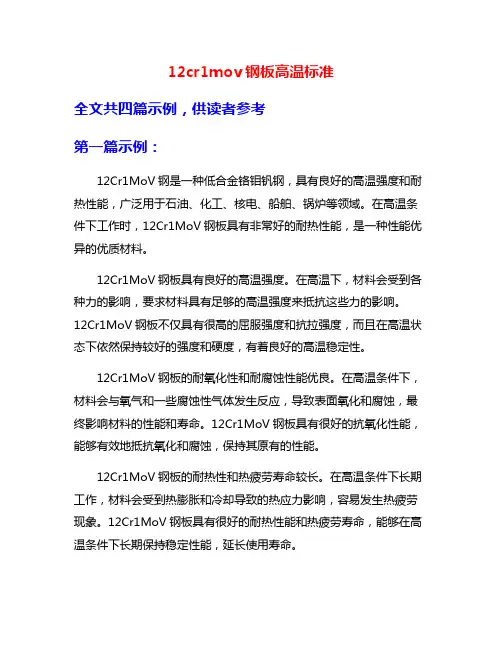

12cr1mov钢板高温标准全文共四篇示例，供读者参考第一篇示例：12Cr1MoV钢是一种低合金铬钼钒钢，具有良好的高温强度和耐热性能，广泛用于石油、化工、核电、船舶、锅炉等领域。
在高温条件下工作时，12Cr1MoV钢板具有非常好的耐热性能，是一种性能优异的优质材料。
12Cr1MoV钢板具有良好的高温强度。
在高温下，材料会受到各种力的影响，要求材料具有足够的高温强度来抵抗这些力的影响。
12Cr1MoV钢板不仅具有很高的屈服强度和抗拉强度，而且在高温状态下依然保持较好的强度和硬度，有着良好的高温稳定性。
12Cr1MoV钢板的耐氧化性和耐腐蚀性能优良。
在高温条件下，材料会与氧气和一些腐蚀性气体发生反应，导致表面氧化和腐蚀，最终影响材料的性能和寿命。
12Cr1MoV钢板具有很好的抗氧化性能，能够有效地抵抗氧化和腐蚀，保持其原有的性能。
12Cr1MoV钢板的耐热性和热疲劳寿命较长。
在高温条件下长期工作，材料会受到热膨胀和冷却导致的热应力影响，容易发生热疲劳现象。
12Cr1MoV钢板具有很好的耐热性能和热疲劳寿命，能够在高温条件下长期保持稳定性能，延长使用寿命。
对于12Cr1MoV钢板的高温标准尚未完全统一，各地、各行业对其性能要求有所不同。
在使用12Cr1MoV钢板时，需要根据具体的工程要求和实际情况选择适合的高温标准，确保材料能够发挥最佳性能，提高工程质量和安全性。
第二篇示例：12Cr1MoV钢板是一种高强度、高温合金钢板，通常用于制造高温高压容器、锅炉和管道等设备。
该钢板具有良好的耐高温、耐压和抗腐蚀性能，被广泛应用于石油化工、电力、船舶和核工业等领域。
一、12Cr1MoV钢板的化学成分：12Cr1MoV钢板的化学成分包括：碳C≤0.15%，硅Si≤0.40%，锰Mn≤0.60%，磷P≤0.025%，硫S≤0.025%，铬Cr 0.90-1.20%，钼Mo 0.25-0.35%，铁Fe余量。
该钢板中还含有微量的钨W、铜Cu、镍Ni等元素。
12cr1mov焊后热处理工艺
12cr1mov焊后热处理工艺
1. 预热：将焊接接头预热至合适的温度，通常为150-250摄氏度。
预热有助于减少焊接接头的残余应力和改善焊接接头的冷脆性。
2. 焊后退火：将焊接接头进行退火处理，通常温度为690-720摄氏度，保温时间一般为2-4小时。
退火处理有助于消除焊接过程中产生的残余应力，提高焊接接头的韧性和耐蠕变性能。
3. 淬火和回火：对于某些情况下要求更高强度的焊接接头，可以进行淬火和回火处理。
淬火可在880-900摄氏度下进行，保温时间一般为30分钟至1小时；回火温度一般为660-680摄氏度，保温时间为1-2小时。
4. 低温时效处理：在某些高强度和耐蠕变要求的情况下，焊接接头可以进行低温时效处理。
该工艺通常在630-650摄氏度下进行，保温时间为1-4小时。
需要根据具体的焊接接头要求和使用条件来选择适当的热处理工艺。
同时，在热处理过程中应注意控制温度和保温时间，以确保焊接接头的性能和质量。

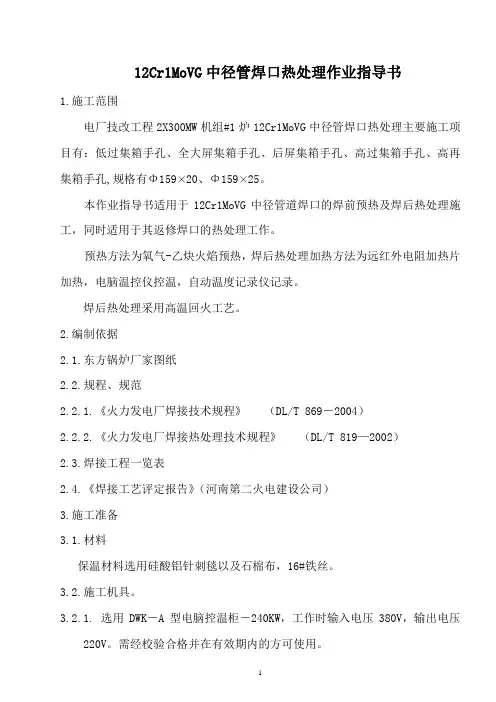

12Cr1MoVG中径管焊口热处理作业指导书
2.4.《焊接工艺评定报告》（河南第二火电建设公司）
3.施工准备
3.1.材料
保温材料选用硅酸铝针刺毯以及石棉布，16#铁丝。
3.2.施工机具。
3.2.1. 选用DWK－A型电脑控温柜－240KW，工作时输入电压380V，输出电压220V。需经校验合格并在有效期内的方可使用。
3.2.2.采用K型热电偶，需经校验合格并在有效期内的方可使用。
5.控制点
5.1.热处理工作人员应做好工作记录，每10分钟记录一次，同时监控自动工艺曲线记录图是否异常。
5.2.热处理全过程结束后应打上操作人员代号钢印。
6.质量标准.
6.1.热处理结束后，委托对12Cr1MoVG焊缝进行100％的硬度检验。
6.2.热处理后焊缝的布氏硬度值不低于母材,且不超过270HB。
4.2.3.7.热处理过程中不允许管道内有穿堂风，否则应采取封堵措施。
4.2.3.8.焊口在热处理过程中不得受力，对口及焊接用的固定装置应待处理完毕才能拆除。
4.2.3.9.热处理的全过程应连续进行，不应中断。如遇故障突然断电，应待恢复送电时，按正常升温速度重新升温，升至断电时的温度打开自动记录仪即可；如遇加热器烧坏时，应缓冷降温，温度降至300℃以下时，重新包扎，重新送电进行处理。
8.2.作业过程中，应对含苯电容采取措施防止苯污染，废弃的苯电容应及时放进不可回收箱里。
8.3.处理结束后，保温棉、石棉布、铁丝应及时清理回收并尽量加以循环利用。
预热方法为氧气-乙炔火焰预热，焊后热处理加热方法为远红外电阻加热片加热，电脑温控仪控温，自动温度记录仪记录。
焊后热处理采用高温回火工艺。
2.编制依据
2.1.东方锅炉厂家图纸
12Cr1MoVG热处理总结
12Cr1MoVG高压锅炉管的热处理试验结果对华菱锡钢生产的12Cr1MoVG热轧管子取样进行热处理试验。
管子规格分别为两种规格。
具体热处理制度制定见后续。
1.热处理取样分别从华菱锡钢258分厂取133×10mm和273×30mm热轧管子分别两根，每根管子长度为300mm。
在检测中心加工热处理试样。
273×30mm规格的管子，对横截面平均分四个区域，做纵向切割，即每根管子切下68.3mm 宽、300mm长的三个条状试样，两根管子共切下8个条状试样。
热处理试验中用4个试样。
对试样编号分别为1,2,3,4。
133×10mm规格的管子，对横截面平均分三个区域，做纵向切割，即每根管子切下43.3mm 宽、300mm长的三个条状试样，两根管子共切下6个条状试样。
热处理试验中用4个试样。
对试样编号分别为5,6,7,8。
2.热处理工艺3.热处理后力学性能试样加工3.2133×30mm规格试样加工及检测内容从硬度表可以看出，6和8号样的硬度较大。
5.拉伸性能5.2规格为133×10mm取样方向为纵向，实验结果见下表。
对于133×10mm规格的管子，取不出横向拉伸，因此只做纵向拉伸。
从上表可知，没有进行回火的试样抗拉强度都高出GB5310标准的要求，分析原因，由于本管子壁厚较薄，无论是空冷还是风冷都更容易产生贝氏体，从而生成贝氏体的比率较大，导致强度变大。
6.冲击试验结果4T-3 111 5L-1 1000℃正火空冷+740℃回火3/4尺寸189 1955L-2 196 5L-3 200 5T-1 3/4尺寸 180 182 5T-2 190 5T-3 176 6L-1 1000℃正火空冷3/4尺寸39 43 6L-2 39 6L-3 50 6T-1 3/4尺寸 38 40 6T-2 45 6T-3 38 7L-1 1000℃正火风冷+740℃回火3/4尺寸196 201 7L-2 199 7L-3 208 7T-1 3/4尺寸 179 187 7T-2 192 7T-3 189 8L-1 1000℃正火风冷3/4尺寸75 66 8L-2 69 8L-3 53 8T-1 3/4尺寸 46 54 8T-2 58 8T-359从冲击试验结果可得，薄壁管的冲击数值较低，原因同拉伸性能分析相同。
12cr1mov材质的堵阀热处理后热温度范围
12cr1mov材质的堵阀热处理后热温度范围
【最新版】
目录
1.12cr1mov 材质的介绍
2.堵阀的作用和热处理过程
3.12cr1mov 材质堵阀热处理后的热温度范围
4.12cr1mov 材质堵阀的应用领域
正文
一、12cr1mov 材质的介绍
12cr1mov 是一种高性能合金结构钢材质，其执行标准为
gb/t3077-2015。
这种材质被广泛应用于制作锅炉中的钢结构件，具有很高的热强度、抗氧化性和耐高温性。
即使在五百八十度的温度下，12cr1mov 仍然可以保持很高的抗氧化性和热强度。
二、堵阀的作用和热处理过程
堵阀是一种用于切断或调节流体介质的设备，通常用于管道系统中。
堵阀的热处理过程是为了提高其力学性能、韧性和耐磨性，以满足在不同工作环境下的使用要求。
热处理过程通常包括加热、保温和冷却三个阶段。
三、12cr1mov 材质堵阀热处理后的热温度范围
12cr1mov 材质堵阀经过热处理后，其热温度范围会在一定的区间内。
这个区间取决于热处理的具体工艺和参数。
一般来说，热处理后的堵阀可以在高温环境下保持良好的性能，其热温度范围可以达到 570～585 摄氏度。
四、12cr1mov 材质堵阀的应用领域
由于 12cr1mov 材质堵阀具有很高的抗氧化性、热强度和耐高温性，
因此被广泛应用于高压、超高压、亚临界电站锅炉过热器、集箱和主蒸气导管等领域。
12cr1movg的热处理状态
12cr1movg的热处理状态
12Cr1MoVg钢是一种低合金高强度钢，常用于制造高温高压设备，如
石油化工、核工业和热电厂。
钢材在生产过程中经过一系列的热处理工艺，以达到理想的力学性能和组织结构。
钢材的热处理状态通常包括退火状态、正火状态、回火状态和正火加
回火状态。
不同的热处理状态能够改变钢材的硬度、韧性和强度。
退火状态是将钢材加热到高温，然后缓慢冷却，目的是消除应力和改
善钢的可塑性。
经过退火处理后的12Cr1MoVg钢具有较低的硬度和较高的
韧性。
正火状态是将钢材加热到高温，然后迅速冷却，目的是提高钢材的硬
度和强度。
但正火状态下的钢材韧性较低。
回火状态是在正火状态下，将钢材重新加热到较低的温度，然后缓慢
冷却。
回火能够一定程度上减轻正火状态的脆性，提高钢材的韧性和可塑性。
正火加回火状态是将钢材先进行正火处理，然后再进行回火处理。
这
样可以在提高硬度和强度的同时，保持钢材的一定韧性。
钢材的热处理状态选择要根据具体的使用要求和性能要求来确定。
在
应用过程中，一般会在制造过程中采用不同的热处理状态，以保证钢材的
力学性能和组织结构达到最佳状态。
12Cr1MoVg钢的热处理状态也会根据
具体的使用要求和制造要求进行选择。
总之，钢材的热处理状态对其力学性能和组织结构有着重要影响，不同的热处理状态能够改变钢材的硬度、韧性和强度。
在实际应用中，需要根据具体要求来选择合适的热处理状态，以保证钢材具备理想的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12cr1movg热处理标准
12Cr1MoVG的热处理标准如下：
退火：将钢板在保护气氛下冷却至300°C以下出炉，缓慢冷却到室温后在空气中冷却。
正火：是将厚度大于6mm的钢板加热到850~900°C之间进行的再结晶热处理。
淬火：将小于6mm的薄板加热到950~1000°C之间进行快速冷却。
回火：将大于10mm的厚板加热到500~550°C之间保温后缓慢冷却。
热处理规范对钢的性能影响比较敏感，建议正火温度980~1020℃，保温时间按壁厚每毫米为1分钟，但不少于20分钟；回火温度720~760℃，保温时间大于2小时。
当壁厚大于30mm至40mm时，应进行强制冷却；当壁厚大于40mm时，应进行调质处理。
以上是12Cr1MoVG的热处理标准，仅供参考，建议咨询专业人士获取更准确的信息。
