混凝土结构粘贴碳纤维布加固补强施工方法
碳纤维补强加固混凝土结构构件的技术措施
碳纤维补强加固混凝土结构构件的技术措施1.碳纤维布的选用：碳纤维布具有高强度、高模量、耐腐蚀等特点，可以提供有效的补强加固效果。
根据具体的施工要求和结构特点，可以选择不同宽度和厚度的碳纤维布进行补强。
2.碳纤维布的预处理：碳纤维布在施工前需要进行预处理，通常是通过浸泡在特定的树脂涂料中。
这可以提高碳纤维布与混凝土的结合力，增强补强效果。
3.表面准备：在开始施工之前，需要对混凝土结构构件的表面进行充分的清洁和准备工作。
这可以通过清除尘土、脱模剂等污染物，并进行必要的修补和处理。
4.粘结剂的选用：粘结剂是碳纤维布与混凝土之间的粘结层，常用的粘结剂包括环氧树脂、聚合物修复材料等。
选择合适的粘结剂可以提高补强加固系统的粘结性能。
5.粘结剂的施工：施工时需要将粘结剂均匀地涂布在混凝土表面，然后将碳纤维布粘贴在粘结剂上。
为了保证粘结效果，需要用刮板或刷子将碳纤维布与粘结剂紧密结合，并排除气泡和空隙。
6.加固层的设计：加固层是指碳纤维布的覆盖范围，其大小和形状应根据具体的结构要求和受力情况进行设计。
通常情况下，加固层应涵盖结构的受力部位并延伸至不受力的部分。
7.加固层的排布方式：碳纤维布的排布方式决定了补强加固效果的均匀性和一致性。
常见的排布方式有单向、双向、网格等。
具体选择时需根据受力情况，或增加弯曲承载能力、或增加剪切承载能力并提高抗裂能力。
8.碳纤维板块的使用：除了碳纤维布，碳纤维板块也可以用于加固混凝土结构构件。
碳纤维板块的切割和安装相对比较容易，其可以应用在大面积加固和阻碍墙等特殊位置。
9.加固工艺的检验和验收：完成补强加固工程后，需要进行工艺的检验和验收。
通过检测工艺的实施效果和施工质量，来确保加固效果符合要求。
总结起来，碳纤维补强加固混凝土结构构件的技术措施包括碳纤维布的选用和预处理、表面准备、粘结剂的选用和施工、加固层的设计和排布方式、碳纤维板块的使用以及加固工艺的检验和验收。
这些技术措施的合理应用可以提高混凝土结构的强度和耐久性，延长其使用寿命。
混凝土结构粘贴碳纤维布加固补强施工方法
混凝土结构粘贴碳纤维布加固补强施工方法工艺流程：施工准备一混凝土表面处理T涂刷底胶一找平处理一配胶、粘贴T 养护、质量检查一表面防护1.施工准备根据施工设计图纸及现场实际情况确定加固补强部位, 并作出标记。
检查施工机械、附助工具、配套粘结剂、碳纤维片材配备情况, 做好施工准备工作。
2.混凝土表面处理清除被加固范围内混凝土结构表面疏松、蜂窝、腐蚀等劣化混凝土, 至露出混凝土结构新鲜层，并用DSJ修补胶将表面修复平整（修复处理具体详见混凝土表面缺陷处理施工方法）。
将粘贴部位混凝土表面打磨平整, 除去浮浆、油污等杂质, 直至露出混凝土结构新面，同时要保证混凝土保护层厚度不小于15mm碳纤维布拐角部位应打磨成圆弧状，圆弧半径不应小于20mm若表面有裂缝，应先处理（按裂缝处理施工方法）。
最后用压缩空气吹净表面粉尘, 用棉纱沾丙酮或工业酒精擦拭干净, 并保持干燥。
3.涂刷底胶根据材料使用说明,按比例配制DSJ-7基底胶（粘贴纤维类材料专用）,充分搅拌均匀,一次配胶量不宜过多,随配随用。
涂刷时应力求薄而均匀, 钢筋及凹凸不平等难于涂刷部位须反复涂刷, 但涂刷厚度不得超过1mm。
4.找平处理等基底胶指触干燥后，混凝土表面凹陷部位用DSJ修补胶填补平整，不应有棱角,碳纤维布拐角部位需作圆弧处理，圆弧半径不应小于20mm处理完成后将混凝土粘贴面清理干净, 并保持干燥。
5.配胶、粘贴根据材料使用说明,按比例配制DSJ-7浸渍胶（粘贴纤维类材料专用）, 充分搅拌均匀, 一次配胶量不宜过多, 随配随用。
将浸渍胶用专用滚筒或毛刷均匀涂刷于混凝土面, 将裁剪好的碳纤维布用手轻压贴于粘贴位置，碳纤维片材顺纤维方向搭接长度不小于10mm当采用多条或多层粘贴时, 各条或各层之间的搭接位置应相互错开。
用专用滚筒或刮刀沿同一纤维方向反复滚压, 挤除气泡, 使浸渍胶充分浸透碳纤维布, 在滚压时不得损伤碳纤维布。
多层粘贴时重复上述步骤, 待纤维布表面干燥时即进行下一层粘贴。
粘贴碳纤维布加固施工方案
粘贴碳纤维布加固施工方案施工部位：三支队八中队营房楼板加固施工方法：1、放线在混凝土粘贴碳纤维的位置测放打磨控制线，打磨控制线比实际粘贴位置线每边宽5cm。
待打磨工作完成后补加粘贴碳纤维的位置线。
2、混凝土面层的清理打磨用角磨机和圆磨片、钢丝刷在砼面上需粘贴碳纤维的部位进行打磨，磨去砼表面浮层，直至打磨出坚实面，影响粘贴的钢筋头和砼凸起处要用砂轮切掉，混凝土表面层出现剥落、空鼓、蜂窝、腐蚀等劣化现象部位应予以剔除，用指定材料修补，裂缝部位应首先进行封闭处理。
用强力吹风机将打磨过的砼面吹干净，做到砼表面清洁、干燥、甚至无粉尘。
构件转角部位需打磨成圆角，其半斤不小于20mm。
3、找平按照使用说明配置找平材料进行找平工作，用小铲刀将配置好的找平材料刮在砼表面凹陷部位，刮严刮实，对于局部较高的突起部分，应用砂轮或磨片磨平，构件表面的小孔、内角用找平材料刮后，表面仍存在的凹凸糙纹用砂纸打磨平整。
找平树脂的配制要严格按照使用说明，混合后要充分搅拌均匀，ＴＥ环氧腻子的配制比例为，主剂：硬化剂＝２：１（重量比）４、粘贴碳纤维４.１碳纤维的裁剪根据设计尺寸将碳纤维布裁剪成行，碳纤维为单向受力材料，顺着纤维的方向为受力方向，裁剪时要特别注意方向，切忌将纤维斜切断。
４.２配制粘贴树脂按照使用说明配制粘贴树脂，混合后人工充分搅拌均匀。
粘贴树脂应随用随配，每次配制量应在４０分钟内用完。
４.３碳纤维的粘贴用滚筒或刷子将配制好的粘贴树脂均匀涂刷到粘贴部位上，在搭接、砼转角部位要多刷一些，将碳纤维布粘贴到砼表面，用特制的滚子顺着纤维沿一个方向多次滚压，去除气泡和褶皱，并使粘贴树脂充分渗透碳纤维布。
碳纤维布沿纤维方向的搭接长度不小于150mm。
质量要求1、严格按照有关规范的质量要求及甲方、监理、设计单位的要求进行施工。
2、位置线放完后，报请有关单位验线。
3、打磨完成后报监理验收，做好隐检记录。
4、材料应有产品合格证，各项技术指标应达到规范规定的数值，胶必须严格按产品说明配制使用。
混凝土结构粘贴碳纤维布加固补强施工方法
混凝土结构粘贴碳纤维布加固补强施工方法一、引言混凝土结构在使用过程中，由于承载荷载或外力作用等原因，可能会出现裂缝、变形或破损等问题，影响结构的承载能力和安全性。
为了提高混凝土结构的强度和耐久性，减少结构的变形和裂缝，可以通过粘贴碳纤维布对混凝土结构进行加固补强。
本文将介绍混凝土结构粘贴碳纤维布加固补强的施工方法。
二、施工前准备1. 确定加固部位：根据混凝土结构的损坏情况，确定需要进行加固补强的部位。
2. 清理表面：清理加固部位的混凝土表面，去除灰尘、污垢和松散部分，使表面平整、干净。
3. 基准线确定：根据设计要求，确定加固部位的基准线，用于确定碳纤维布的粘贴位置和角度。
三、施工工艺1. 粘贴胶水处理：在加固部位的混凝土表面涂上粘贴胶水，均匀覆盖整个加固区域。
2. 粘贴碳纤维布：将预先切割好的碳纤维布按照设计要求粘贴在加固部位的混凝土表面上。
注意，碳纤维布的粘贴应从基准线开始，由下至上、由内至外逐渐粘贴，确保整个加固区域均匀受力。
3. 碳纤维布纤维方向控制：根据设计要求，控制碳纤维布纤维的方向，使其与结构的受力方向相匹配，以达到最佳的加固效果。
4. 处理碳纤维布接缝：在碳纤维布的接缝处，使用特殊的胶水或胶带进行固定，以增加接缝的强度和稳定性。
5. 碳纤维布压实：使用刮板等工具将粘贴的碳纤维布压实，使其与混凝土表面紧密贴合，并排除气泡。
6. 碳纤维布表面处理：在碳纤维布表面涂上一层特殊的防水涂料或防腐涂料，提高碳纤维布的耐久性和抗老化能力。
四、施工注意事项1. 碳纤维布的选择：根据结构的需求，选择合适的碳纤维布材料，并确保其质量合格。
2. 粘贴胶水的选择：选择适合混凝土结构的粘贴胶水，确保其粘结性和耐久性。
3. 施工温度：施工过程中要注意环境温度，避免在过高或过低的温度下进行施工。
4. 粘贴碳纤维布的顺序：按照从下到上、从内到外的顺序粘贴碳纤维布，确保整个加固区域均匀受力。
5. 粘贴碳纤维布的角度：根据结构的受力方向，控制碳纤维布的粘贴角度，使其与结构的受力方向相匹配。
钢筋混凝土结构碳纤维加固补强施工工法
钢筋混凝土结构碳纤维加固补强施工工法钢筋混凝土结构碳纤维加固补强施工工法一、前言钢筋混凝土结构是建筑物和桥梁中常见的结构形式，但随着使用年限的增加和外部荷载的不断改变，结构往往会出现疲劳、腐蚀和裂缝等问题，使其承载能力下降和安全性受到威胁。
为了提高结构的承载能力和延长使用寿命，钢筋混凝土结构碳纤维加固补强工法应运而生。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点钢筋混凝土结构碳纤维加固补强工法具有以下特点：1. 轻质高强：碳纤维具有轻质高强的特性，可以提高结构的抗弯、抗剪和承载能力；2. 灵活性：碳纤维可以按照需要进行构件加固和薄壁板弯曲加固，适用于不同形式和要求的结构；3. 耐久性：碳纤维具有优异的抗腐蚀性能，能够延长结构的使用寿命；4. 施工方便：加固材料轻便易携带，施工过程简便快捷，既能够在运营中进行，又能够在停工期间进行；5. 经济性：相对于传统加固方法，碳纤维加固的成本较低且施工周期较短。
三、适应范围钢筋混凝土结构碳纤维加固补强工法适用于以下结构：1. 梁、柱、板、墙等混凝土构件的加固；2. 梁、板、墙等混凝土构件的薄壁板弯曲加固；3. 结构出现裂缝或疲劳损伤的修补。
四、工艺原理钢筋混凝土结构碳纤维加固补强的工艺原理是通过将碳纤维布或碳纤维板粘贴在结构表面，并使用特殊的环氧树脂胶进行粘结，形成一个新的整体结构。
碳纤维材料具有很高的强度与刚度，可以在结构中承担一部分的荷载，通过与原结构的协同作用，提高结构的承载能力和抗震性能。
五、施工工艺钢筋混凝土结构碳纤维加固补强的施工工艺主要包括以下几个阶段：1. 表面处理：清理结构表面的杂物和污垢，修补和加固结构表面裂缝；2. 准备碳纤维材料：根据设计要求，将碳纤维布或碳纤维板切割成需要的形状和尺寸；3. 粘结处理：使用环氧树脂胶将碳纤维材料固定在结构表面，确保胶层和碳纤维之间的紧密粘结；4. 压实与固化：使用专用的压实工具对碳纤维材料施加压力，使其与结构表面牢固连接，并等待环氧树脂胶完全固化；5. 后续处理：根据需要进行加固区域的涂漆等后续处理。

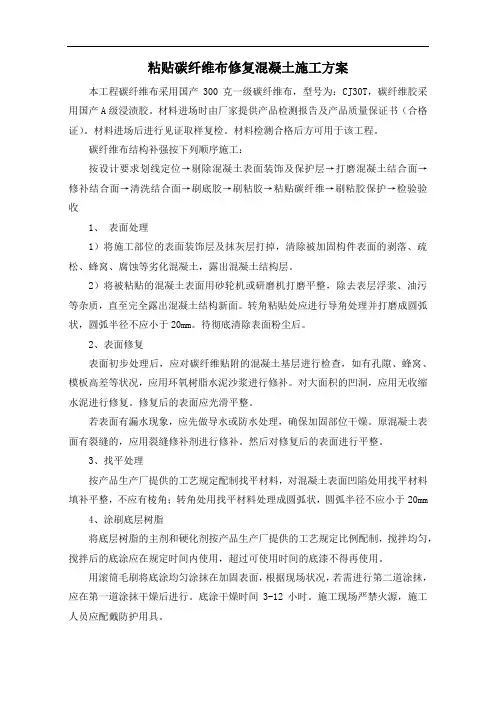

粘贴碳纤维布修复混凝土施工方案
粘贴碳纤维布修复混凝土施工方案本工程碳纤维布采用国产300克一级碳纤维布，型号为：CJ30T，碳纤维胶采用国产A级浸渍胶。
材料进场时由厂家提供产品检测报告及产品质量保证书（合格证）。
材料进场后进行见证取样复检。
材料检测合格后方可用于该工程。
碳纤维布结构补强按下列顺序施工：按设计要求划线定位→剔除混凝土表面装饰及保护层→打磨混凝土结合面→修补结合面→清洗结合面→刷底胶→刷粘胶→粘贴碳纤维→刷粘胶保护→检验验收1、表面处理1）将施工部位的表面装饰层及抹灰层打掉，清除被加固构件表面的剥落、疏松、蜂窝、腐蚀等劣化混凝土，露出混凝土结构层。
2）将被粘贴的混凝土表面用砂轮机或研磨机打磨平整，除去表层浮浆、油污等杂质，直至完全露出混凝土结构新面。
转角粘贴处应进行导角处理并打磨成圆弧状，圆弧半径不应小于20mm。
待彻底清除表面粉尘后。
2、表面修复表面初步处理后，应对碳纤维贴附的混凝土基层进行检查，如有孔隙、蜂窝、模板高差等状况，应用环氧树脂水泥沙浆进行修补。
对大面积的凹洞，应用无收缩水泥进行修复。
修复后的表面应光滑平整。
若表面有漏水现象，应先做导水或防水处理，确保加固部位干燥。
原混凝土表面有裂缝的，应用裂缝修补剂进行修补。
然后对修复后的表面进行平整。
3、找平处理按产品生产厂提供的工艺规定配制找平材料，对混凝土表面凹陷处用找平材料填补平整，不应有棱角；转角处用找平材料处理成圆弧状，圆弧半径不应小于20mm4、涂刷底层树脂将底层树脂的主剂和硬化剂按产品生产厂提供的工艺规定比例配制，搅拌均匀，搅拌后的底涂应在规定时间内使用，超过可使用时间的底漆不得再使用。
用滚筒毛刷将底涂均匀涂抹在加固表面，根据现场状况，若需进行第二道涂抹，应在第一道涂抹干燥后进行。
底涂干燥时间3-12小时。
施工现场严禁火源，施工人员应配戴防护用具。
5、按设计要求的尺寸裁剪碳纤维布6、配制浸渍树脂按浸渍树脂供应厂商提供的配比和工艺要求进行，且由专人负责。
混凝土补强方法及其施工技巧
混凝土补强方法及其施工技巧一、前言混凝土作为建筑结构中的重要材料，在使用过程中可能会出现病害，如开裂、脱落等，这些病害会导致建筑物的安全性受到威胁。
为了保证建筑物的安全性，需要进行混凝土补强。
本文将探讨混凝土补强的方法及其施工技巧。
二、混凝土补强方法1. 碳纤维布补强法碳纤维布是一种新型的高性能纤维材料，具有高强度、高模量、耐腐蚀等优点，适用于混凝土结构的加固和修复。
碳纤维布补强法的步骤如下：（1）表面处理：对混凝土表面进行清理、刨削、去毛刺等处理，使其表面光滑、无油漆、油脂等污染物。
（2）粘结剂处理：在混凝土表面涂刷一层粘结剂，以增强碳纤维布与混凝土的粘结力。
（3）布料粘贴：将碳纤维布贴在混凝土表面，使其与混凝土表面紧密贴合。
（4）再涂粘结剂：在碳纤维布表面再涂一层粘结剂，使其与混凝土表面形成更牢固的粘结。
2. 碳纤维板补强法碳纤维板是一种由多层碳纤维织物经过浸渍树脂、烘干而成的板状材料。
碳纤维板补强法的步骤如下：（1）表面处理：对混凝土表面进行清理、刨削、去毛刺等处理，使其表面光滑、无油漆、油脂等污染物。
（2）粘结剂处理：在混凝土表面涂刷一层粘结剂，以增强碳纤维板与混凝土的粘结力。
（3）板材粘贴：将碳纤维板贴在混凝土表面，使其与混凝土表面紧密贴合。
（4）加固板连接：将多块碳纤维板连接起来，以形成更大的加固板。
3. 钢筋混凝土剪切墙加固法钢筋混凝土剪切墙加固法是一种常用的混凝土加固方法，适用于混凝土结构的抗震加固。
步骤如下：（1）钻孔：在混凝土结构的墙体上钻孔，以安装螺栓。
（2）安装螺栓：将螺栓插入钻孔中，用螺母锁紧。
（3）安装连接件：在螺栓上安装连接件，以连接钢筋混凝土剪切墙。
（4）加固钢筋混凝土剪切墙：将连接件连接到钢筋混凝土剪切墙上，以加固混凝土结构。
三、混凝土补强施工技巧1. 前期准备在进行混凝土补强前，需要对混凝土结构进行检查和评估，确定补强方案。
同时，需要进行现场勘测，了解施工环境和现场情况，为后续施工做好准备。
粘碳纤维布加固施工方案
粘碳纤维布加固施工方案一、施工程序表面处理→ 涂刷底胶→ 修补找平→ 胶料配制→ 粘贴碳纤维→ 表面防护→ 检验二、施工方法1.表面处理：清除粘贴部位混凝土表面浮浆、油污、杂质，若表面有蜂窝、裂缝，应进行修补，使露出结构本体后，吹净，并用丙酮擦净，碳纤维材料擦除表面浮灰。
2．涂刷底层胶：把按比例充分搅拌调制后的底胶，均匀涂布在混凝土表面。
3．修补找平：经上述工序后，混凝土表面若有凹凸，用修补胶涂抹找平。
4．胶料配制：按称量比例调制粘结胶，调制前对甲、乙两组分别搅拌，混入后再充分搅拌。
5．粘贴碳纤维：按设计要求的尺寸裁剪碳纤维，将配制后的粘结胶均匀涂抹粘贴部位的混凝土表面上。
将裁剪好的碳纤维敷设在涂好粘结胶的基础上，并用滚筒沿碳纤维纤维方向多次滚压使粘结胶充分浸透纤维中。
6．表面防护：在粘贴在碳纤维最后一层均匀涂抹一道粘结胶。
7．检验：粘贴碳纤维完工、固化后，检验粘贴部位的密实度，对局部不密实处进行修补。
三、施工要求1．表面处理：粘贴部位混凝土表层含水率>4%，环境温度<50C应采取措施达到要求后方能施工。
混凝土表面应露出结构本体洁净。
构件转角应成圆弧状，半径不应小于20mm。
2．涂刷底胶：底胶涂刷应均匀，当指触干燥后方可进入下一工序。
配制的底胶应在50分钟内使用。
3．修补找平：经上述工序后粘贴面平整度应达到5mm/m，有段差转角部位、凹凸部位应找平，抹成平滑曲面。
配制的修补找平胶应在45分钟内使用。
4．胶料配制：胶料应严格按比例充分搅拌后配制。
配制搅拌后的胶料应无沉淀、色差、气泡，并应防止灰尘杂质混入胶料。
粘结剂配制后应在45分钟内使用。
5．粘贴碳纤维：应按设计要求裁剪碳纤维，不得损坏横向织物面，涂抹粘结胶应均匀，敷贴碳纤维应平整无气泡。
多层粘贴，可重复上述步骤，但应在表面指触干燥后立即进行下一层粘贴。
如超过60分钟，则应等12小时后再行粘贴下一层。
6．表面防护：在粘贴最后一层碳纤维上应涂抹粘结胶一道，进行防护，涂抹应均匀充分，不应漏涂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土结构粘贴碳纤维布加固补强施工方法
工艺流程:施工准备→混凝土表面处理→涂刷底胶→找平处理→配胶、粘贴→养护、质量检查→表面防护
1.施工准备
根据施工设计图纸及现场实际情况确定加固补强部位,并作出标记。
检查施工机械、附助工具、配套粘结剂、碳纤维片材配备情况,做好施工准备工作。
2.混凝土表面处理
清除被加固范围内混凝土结构表面疏松、蜂窝、腐蚀等劣化混凝土,至露出混凝土结构新鲜层,并用DSJ修补胶将表面修复平整(修复处理具体详见混凝土表面缺陷处理施工方法)。
将粘贴部位混凝土表面打磨平整,除去浮浆、油污等杂质,直至露出混凝土结构新面,同时要保证混凝土保护层厚度不小于15mm。
碳纤维布拐角部位应打磨成圆弧状,圆弧半径不应小于20mm。
若表面有裂缝,应先处理(按裂缝处理施工方法)。
最后用压缩空气吹净表面粉尘,用棉纱沾丙酮或工业酒精擦拭干净,并保持干燥。
3.涂刷底胶
根据材料使用说明,按比例配制DSJ-7基底胶(粘贴纤维类材料专用),充分搅拌均匀,一次配胶量不宜过多,随配随用。
涂刷时应力求薄
而均匀,钢筋及凹凸不平等难于涂刷部位须反复涂刷,但涂刷厚度不得超
过1mm。
4.找平处理
等基底胶指触干燥后,混凝土表面凹陷部位用DSJ修补胶填补平整,不应有棱角,碳纤维布拐角部位需作圆弧处理,圆弧半径不应小于20mm,处理完成后将混凝土粘贴面清理干净,并保持干燥。
5.配胶、粘贴
根据材料使用说明,按比例配制DSJ-7浸渍胶(粘贴纤维类材料专
用),充分搅拌均匀,一次配胶量不宜过多,随配随用。
将浸渍胶用专用滚筒或毛刷均匀涂刷于混凝土面,将裁剪好的碳纤维布用手轻压贴于粘贴位置,碳纤维片材顺纤维方向搭接长度不小于10mm,当采用多条或多层粘贴时,各条或各层之间的搭接位置应相互错开。
用专用滚筒或刮刀沿同一纤维方向反复滚压,挤除气泡,使浸渍胶充分浸透碳纤维布,在滚压时不得损伤碳纤维布。
多层粘贴时重复上述步骤,待纤维布表面干燥时即进行下一层粘贴。
最后一层碳纤维布表面涂刷一层浸渍胶。
6.养护、质量检查
碳纤维布补强加固部位在常温下养护固化。
待粘结剂固化后,可以肉眼检查粘贴质量,或者用小锤等工具轻轻敲击碳纤维布表面,以回声来判断粘结效果。
如出现空鼓等粘结不密实现象,应采取如下措施进行修复:当单个空鼓面积<1000mm2时,可用注射器注胶修复;当单个空鼓面积>1000mm2时,应沿空鼓边沿,将空鼓部分碳纤维布割除,以每边向外缘扩展100mm大小的同样碳纤维材料,用同样粘结剂补贴在原处。
7. 表面防护
按设计要求作外防护处理。
碳纤维布粘贴施工注意事项:
1.若混凝土表层含水率>4%或环境温度<5℃,则应采取有效措施,在达到要求后,方可施工。
2.丙酮、工业酒精、结构胶应密闭储存,远离火源,工作场地严禁
烟火;碳纤维布为导电材料,使用时应尽量远离电器设备及电源。
3.在配置及使用粘结剂现场,必须通风良好,操作人员应做好防护。
4.无底涂要求时,可省去涂刷底胶工序。
5.碳纤维布粘贴就位后,严禁再对其进行敲击、焊接、开孔等。
