数据链路的建立、拆除、对数据的检错、纠错是数据链路层的基本任务。
L链路层的主要功能
(1)链路管理
(2)帧的装配与分解
(3)帧的同步
(4)流量控制与顺序控制
(5)差错控制
(6)使接收端能区分数据和控制信息
(7)透明传输
(8)寻址
2.数据链路层的主要协议
(1)IS01745-1975
(2)IS03309-1984
(3)IS07776
3.链路层产品
独立的链路产品中最常见的是网卡，网桥也是链路产品。
数据链路层将本质上不可靠的传输媒介变成可靠的传输通路提供给网络层。
在
IEEE802. 3情况下，数据链路层分成两个子层：一个是逻辑链路控制，另一个是媒体访
问控制。
3.2.3网络层
网络层是通信子网与资源子网之间的接口，也是高、低层协议之间的接口层。
网络层的主要功能是路由选择、流量控制、传输确认、中断、差错及故障的恢复等。
当本地端与目的端不处于同一网络中，网络层将处理这些差异。
X00010002 第2章 OSI参考模型与TCP IP模型讲课教案
OSI参考模型层次结构
提供应用程序间通信
7
处理数据式、数据加密等 6
建立、维护和管理会话
5
建立主机端到端连接
4
寻址和路由选择
3
提供介质访问、链路管理等 2
比特流传输
1
应用层 表示层 会话层 传输层 网络层 数据链路层 物理层
对等通信
应用层 表示层 会话层 传输层 网络层 数据链路层 物理层
APDU
第5 层头
第4 层头
Data
网络层
第3层 头
第4 层头
第5 层头
第6 层头
第7层 头
Data
+ 第2层 头
第7 层头
第6层 头
第5 层头
第4 层头
第3 层头
Data
数据链路层
第2 层头
第3层 头
第4 层头
第5 层头
第6 层头
第7层 头
Data
+ 第1层 头
第7 层头
第6层 头
第5 层头
第4 层头
第3 层头
PPDU SPDU Segment（段） Packet（包） Frame（帧） Bit（比特）
应用层 表示层 会话层 传输层 网络层 数据链路层 物理层
HostA
HostB
每一层都使用自己的协议 每一层都利用下层提供的服务与对等层通信
数据封装与解封装
+ 第7层 头
Data
应用层
第7层 头
Data
常见设备：中继器、集线器
广域网物理层
常见标准：RS-232、V.24、V.35 常见设备：Modem
数据链路层
应用层 表示层 会话层 传输层 网络层 数据链路层 物理层
OSI参考模型说课课件
传输层
网络层
网络层
数据链路层
数据链路层
物理层
物理层
总结拓展（15’）
实教 施学 过 程 的
目的：弥补不足，同时带领学生从宏 观上把握本次教学内容，所学知识系 统化
形式：总结学生的讨论结果，给出OSI参考模型 工作示意图（图2），并简单介绍OSI参考模型 的产生，优缺点。
教—学—用相结合：“用”
是目的，“学”是手段，在“学” 中“用”，在“用”中学，“教” 贯穿其中
教 学 效 果 评 价
1.理论以“懂原理”为度 2.以“理论的应用能力培养”为目标 3.用生活体会感悟抽象理论 4.结合学生特点激发学生学习兴趣 5.教—学—用相结合，体验学习乐趣
完
懂 原 理 ， 会 应 用
懂
《计算机网络技术》课程内容
因素三
1.用过网络，对网络通信表象有 直观的感受。 学生知识储 备情况
2.学过计算机基础，对计算机网 络有一定的理论基础。
基理 础论 上教 可学 适在 当分 深析 化现 象
教学目标
知识目标 1. 理解OSI参考模型结构 2. 掌握OSI参考模型各层作用 3. 掌握OSI参考模型各层数据的组织形式
学生知识储 备情况
重 基 础 ， 重 应 用
《计算机网络技术》课程体系定位： 专业基础课 本课程培养目标是使学生掌握网络 技术基础理论和基本技能，为后继专 业 “持续发展”打好基础。
因素一
《计算机网 络技术》课 程定位与作 用
高职高专人才培养特点要求：以 应用为目的，以必需、够用为度， 以掌握原理、强化应用为重点，突 出实际、实用。
部门约定
杂问题简单化、抽象理论可视化。
OSI参考模型教学设计
读信 解读信息 拆信 取（收）信 投递（根据 地址） 打开邮包
邮件信息处理由 用户自己实现
用户和邮局衔接
邮件传送 由邮局实现
卸车
公路、铁路、水路、航空
安徽桐城望溪高级职业技术学校
邮政系统与互联模型对比
（思考osi互连模型每层的作用？）
写在信笺上 编制信息 信封与地址
读信 解读信息 拆信
应用层
表示层
看一看，想一想：视频 聊天的信息是如何从一
端传输到另一端的
？
•要了解这个传输的过程就必须首先认识网络的体系结构
计算机网络的体系结构就是这个计算机网络及其部件所应完 成的功能的精确定义。体系结构是抽象的，而实现则是具体的，
是真正在运行的计算机硬件和软件。
为进行网络中的数据交换而建立的规则、标准或约定，即称 为网络协议。分层次的体系结构在计算机网络中是最基本的，将
安徽桐城望溪高级职业技术学校
OSI参考模型
L7
示意图
Application 7 应用层
6 表示层 5 会话层 4 传输层 3 网络层 2 数据链路层 1 物理层 如何理解这个抽 象的图形？ 思考分析思路： 知识的创新往往都 是基于生活中的现 有经验，我们首先 要从现实生活中寻 找到一个合理的参 照系统进行分析。 这是一个信息发送 和接收的过程。信 息从发送端通过不 同的传输方式被传 递到接收端。
计算机网络的各层及其协议的集合，称为网络的体系结构。
计算机网络体系结构分为osi7层协议和TCP/IP 协议。 TCP/IP协议使得网络互连成为可能。 OSI7层协议使信息能在网络上自由传输成为可能。
安徽桐城望溪高级职业技术学校
OSI参考模型体系的形成
ISO与OSI参考模型

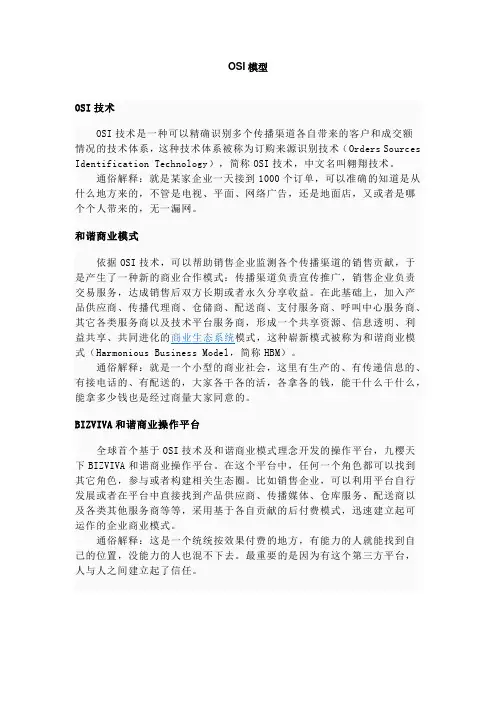

OSI模型OSI技术OSI技术是一种可以精确识别多个传播渠道各自带来的客户和成交额情况的技术体系，这种技术体系被称为订购来源识别技术（Orders Sources Identification Technology），简称OSI技术，中文名叫翱翔技术。
通俗解释：就是某家企业一天接到1000个订单，可以准确的知道是从什么地方来的，不管是电视、平面、网络广告，还是地面店，又或者是哪个个人带来的，无一漏网。
和谐商业模式依据OSI技术，可以帮助销售企业监测各个传播渠道的销售贡献，于是产生了一种新的商业合作模式：传播渠道负责宣传推广，销售企业负责交易服务，达成销售后双方长期或者永久分享收益。
在此基础上，加入产品供应商、传播代理商、仓储商、配送商、支付服务商、呼叫中心服务商、其它各类服务商以及技术平台服务商，形成一个共享资源、信息透明、利益共享、共同进化的商业生态系统模式，这种崭新模式被称为和谐商业模式（Harmonious Business Model，简称HBM）。
通俗解释：就是一个小型的商业社会，这里有生产的、有传递信息的、有接电话的、有配送的，大家各干各的活，各拿各的钱，能干什么干什么，能拿多少钱也是经过商量大家同意的。
BIZVIVA和谐商业操作平台全球首个基于OSI技术及和谐商业模式理念开发的操作平台，九樱天下BIZVIVA和谐商业操作平台。
在这个平台中，任何一个角色都可以找到其它角色，参与或者构建相关生态圈。
比如销售企业，可以利用平台自行发展或者在平台中直接找到产品供应商、传播媒体、仓库服务、配送商以及各类其他服务商等等，采用基于各自贡献的后付费模式，迅速建立起可运作的企业商业模式。
通俗解释：这是一个统统按效果付费的地方，有能力的人就能找到自己的位置，没能力的人也混不下去。
最重要的是因为有这个第三方平台，人与人之间建立起了信任。
OSI模型OSI/RM即Open System Interconnection Reference Model基本参考模型。
OSI参考模型教学内容
O S I参考模型一、OSI参考模型自下而上：物理层（物理介质，比特流）、数据链路层（网卡、交换机）、网络层（IP协议）、传输层（TCP/UDP协议）、会话层（创建/建立/断开连接）、表示层（翻译，编码，压缩，加密）、应用层（HTTP协议）简化为TCP/IP模型：网络层（物理层、数据链路层、网络层）、传输层，会话层，应用层（表示层，应用层）1.物理层主要设备：中继器、集线器物理层中双绞线的传输距离是有限的，信号会缩减，影响数据的传输。
为了使传输的数据能够准确的传输，中继器是可以放大传输信号，保持原数据的准确。
比如，双绞线的传输距离是100m，而超过100m则信号会衰减在两台pc中间加上一个中继器，则相当于两台pc到中继器的距离均为100m，有助于信号的增强。
集线器和中继器的区别是：中继器只有两个以太网接口，而集线器相当于多个端口的中继器。
知识点：冲突域、广播域冲突域：当两个比特流在同一介质上同时传输就是产生冲突，冲突域是指发送数据给一个单一目标（单播）所影响的范围广播域：发送数据给一个不明确的目标所影响的范围集线器有一个冲突域和一个广播域IP地址192.168.1.1ping1.2：>ping 192.168.1.2（ping命令所用的协议有ICMP/ARP协议）返回数据说明两者是相通的，可以发送信息当1.1想向1.2发送数据时，发送报文时，将包发送到集线器，集线器将包广播发送给所有连接在集线器上的其他端口，当1.3，1.4发现该包不是发送给他们的，就将拒绝接收，而1.2发现是发送给它时，就做出应答，返回一个应答包，应答包先发到集线器，集线器又进行广播，然后再发送到1.1上。
但是！！数据包向所有的端口发送，不安全，且所有的机器共享带宽，更容易产生拥塞，所以不能用于较大的网络集线器是物理设备，不是智能的，所以不具备学习能力，故每次发送数据只能使用广播的方式。
2.数据链路层功能：完成网络之间相邻结点的可靠传输，通过Mac地址负责主机之间的数据的可靠传输。
04计算机网络技术第三章计算机网络拓扑结构第四周教案
1.什么是ISO/OSI参考模型？其主要特点是什么？
2.
课后小结：
讲授新课：（多媒体幻灯片演示或板书）
OSI/RM参考模型。OSI/RM参考模型是一个定义连接异种计算机的标准主体结构，给网络设计者提供了一个参考规范。定义了开放系统的层次结构，层次之间的相互关系以及各层所包括的可能的服务，它作为一个框架来协调和组织各层协议的制定，也是对网络内部结构最精练的概括和描述，其特性为：（1）是一种异构系统互连的分层结构。（2）提供了控制互连系统交互规则的标准骨架。（3）定义了一种抽象结构，而并非具体实现的描述（4）不同系统上的相同层的实体称为同等层实体。（5）同等层实体之间的通信由该层的协议管理。（6）
教案（分页）
第4周第1次课 总第7次课
授课章节
第3章第1节
课时安排
2
教学
目的
要求
掌握几种常见网络拓扑结构的原理及其特点
教学重点
网络拓扑结构
教学难点
计算机网络的拓扑结构
教具学具准备
多媒体教室、学习指导
教学方法
讲述法、演和TCP/IP四层模型的理解。
引导学生总结重要原理并认真加以研究。
缺点：（1）网络扩展配置困难（2）节点故障引起全网故障（3）故障诊断困难（4）拓扑结构影响访问协议。
3.1.5 树状型网络拓扑结构。树状型网络是分层结构，适用于分级管理和控制系统。与星状网络结构相比，树状网络通信线路长度短，成本低，易推广，但结构比星状网络复杂。网络中除叶节点及其连线外，任一节点或连线的故障均影响其支路的正常工作。
6.总线型网络拓扑结构的优点是__________，__________，__________和__________。
7.如果局域网的拓扑结构是，则局域网中任何一个结点出现故障都不会影响网络的正常工作。
OSI参考模型教案
教师：谭鸣钟科目：互联网体系结构第 周 次课日期：
章节
OSI参考模型
教具
投影
教学目标
使同学们对OSI参考模型有一个初步的了解
教学重点
OSI参考模型的分层结构的作用和原理
教学难点
OSI参考模型与真实网络之间的差距
时间
（分钟）
教学内容
教学
方法
2分钟2分钟2分钟 Nhomakorabea4分钟
导课：举一个例子，说明一个复杂的问可以分成几个简单的
数据链路层第二层
物理层第一层
举例法
理论讲解法
画图法
时间
（分钟）
教学内容
教学
方法
课 后 心 得
问题来解决。
授课内容：
一：OSI参考模型是什么？
OSI是ISO（国际标准化组织）于1978年在网络通信方面所定义的开放系统互联模型，是一个描述网络层次结构的模型，保证了各类型网络技术的兼容性和互操作性。为网络设备厂商对产品的开发制定了统一的标准。同时，也描述了信息在网络中是如何传输的，以及各层在网络中的功能和它们的概念框架
二：为什么要有OSI参考模型？
1、把复杂的网络问题分解成小的、简单的问题，易于操作。
2、防止一个区域的网络变化影响到另一个网络，而且每一个区域还可以单独快速的发展升级。
3、方便同学们去理解和学习网络。
三：3、OSI参考模型如何体现了网络的构成？
应用层第七层
表示层第六层
会话层第五层
传输层第四层
网络层第三层
