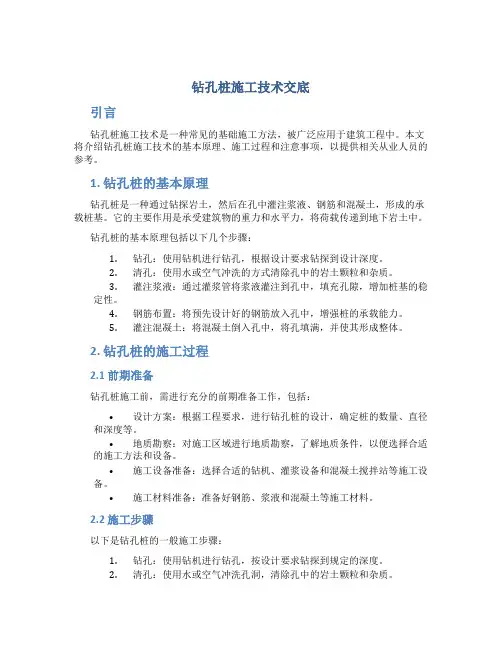

钻孔桩施工技术交底
钻孔桩施工技术交底
钻孔桩施工技术交底引言钻孔桩施工技术是一种常见的基础施工方法，被广泛应用于建筑工程中。
本文将介绍钻孔桩施工技术的基本原理、施工过程和注意事项，以提供相关从业人员的参考。
1. 钻孔桩的基本原理钻孔桩是一种通过钻探岩土，然后在孔中灌注浆液、钢筋和混凝土，形成的承载桩基。
它的主要作用是承受建筑物的重力和水平力，将荷载传递到地下岩土中。
钻孔桩的基本原理包括以下几个步骤：1.钻孔：使用钻机进行钻孔，根据设计要求钻探到设计深度。
2.清孔：使用水或空气冲洗的方式清除孔中的岩土颗粒和杂质。
3.灌注浆液：通过灌浆管将浆液灌注到孔中，填充孔隙，增加桩基的稳定性。
4.钢筋布置：将预先设计好的钢筋放入孔中，增强桩的承载能力。
5.灌注混凝土：将混凝土倒入孔中，将孔填满，并使其形成整体。
2. 钻孔桩的施工过程2.1 前期准备钻孔桩施工前，需进行充分的前期准备工作，包括：•设计方案：根据工程要求，进行钻孔桩的设计，确定桩的数量、直径和深度等。
•地质勘察：对施工区域进行地质勘察，了解地质条件，以便选择合适的施工方法和设备。
•施工设备准备：选择合适的钻机、灌浆设备和混凝土搅拌站等施工设备。
•施工材料准备：准备好钢筋、浆液和混凝土等施工材料。
2.2 施工步骤以下是钻孔桩的一般施工步骤：1.钻孔：使用钻机进行钻孔，按设计要求钻探到规定的深度。
2.清孔：使用水或空气冲洗孔洞，清除孔中的岩土颗粒和杂质。
3.校直孔洞：使用测斜仪校直孔洞，以保证桩的垂直度和准确度。
4.灌注浆液：通过灌浆管将浆液灌注到孔中，填充孔隙，提高桩的稳定性和抗压能力。
5.布置钢筋：按设计要求，在孔内布置钢筋，增强桩的承载能力。
6.灌注混凝土：将混凝土倒入孔中，使其充满孔洞，并形成整体。
7.震实混凝土：使用电动棒震实混凝土，减少孔中的气泡，提高桩的强度。
8.桩顶平整：在混凝土未凝固前，用工具抹平桩顶，以便连接建筑结构。
2.3 质量控制钻孔桩施工中，质量控制至关重要。
以下是几个常见的质量控制措施：•钻孔记录：记录钻孔的深度、直径和地质情况等数据，以备后续的质量检验。
钻孔灌注桩施工安全技术交底
钻孔灌注桩施工安全技术交底一、工程概述在本次施工中，我们将采用钻孔灌注桩技术进行基础建设。
钻孔灌注桩是一种通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并在其内放置钢筋笼、灌注混凝土而做成的桩。
这种桩基础具有承载力高、稳定性好、适应性强等优点，但同时施工过程也存在一定的危险性，需要我们严格遵守安全技术规范，确保施工安全。
二、施工准备阶段的安全要求1、场地平整在施工前，必须对施工现场进行平整，清除杂物和障碍物，确保施工场地坚实、平整。
对于松软的场地，应进行加固处理，防止施工机械倾斜、下沉。
2、临时用电（1）施工现场临时用电应严格按照《施工现场临时用电安全技术规范》（JGJ 46-2005）的要求进行布置。
（2）配电箱应设置在干燥、通风及常温场所，周围应有足够两人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品。
（3）所有电器设备必须接地或接零保护，严禁在一个开关上连接多台用电设备。
3、施工机械检查（1）施工前应对钻孔桩机、起重机、电焊机等机械设备进行全面检查，确保设备性能良好，安全装置齐全有效。
（2）对机械设备的传动部位、制动装置、防护装置等进行重点检查，发现问题及时维修或更换。
4、个人防护用品配备施工人员必须配备合格的个人防护用品，如安全帽、安全带、安全鞋、手套等。
安全帽要符合国家标准，安全带要高挂低用，安全鞋要具有防砸、防滑功能。
三、钻孔施工过程中的安全注意事项1、钻机就位（1）钻机安装应平稳、牢固，防止在钻进过程中发生倾斜、位移。
（2）钻机的桅杆应设置避雷装置，避免雷雨天气遭受雷击。
2、钻进作业（1）钻进时，操作人员应密切观察钻进情况，注意钻杆的垂直度和钻进速度，防止卡钻、埋钻等事故的发生。
（2）当遇到异常情况，如钻孔内水位突然下降、孔口冒浆、钻进困难等，应立即停止钻进，查明原因并采取相应措施后，方可继续钻进。
3、泥浆制备与使用（1）泥浆池周边应设置防护栏杆，并悬挂明显的警示标志，防止人员掉入池中。

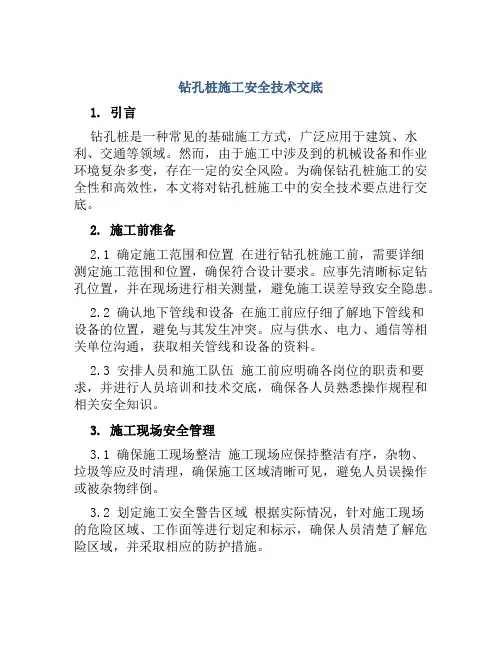

钻孔桩施工安全技术交底
钻孔桩施工安全技术交底1. 引言钻孔桩是一种常见的基础施工方式，广泛应用于建筑、水利、交通等领域。
然而，由于施工中涉及到的机械设备和作业环境复杂多变，存在一定的安全风险。
为确保钻孔桩施工的安全性和高效性，本文将对钻孔桩施工中的安全技术要点进行交底。
2. 施工前准备2.1 确定施工范围和位置在进行钻孔桩施工前，需要详细测定施工范围和位置，确保符合设计要求。
应事先清晰标定钻孔位置，并在现场进行相关测量，避免施工误差导致安全隐患。
2.2 确认地下管线和设备在施工前应仔细了解地下管线和设备的位置，避免与其发生冲突。
应与供水、电力、通信等相关单位沟通，获取相关管线和设备的资料。
2.3 安排人员和施工队伍施工前应明确各岗位的职责和要求，并进行人员培训和技术交底，确保各人员熟悉操作规程和相关安全知识。
3. 施工现场安全管理3.1 确保施工现场整洁施工现场应保持整洁有序，杂物、垃圾等应及时清理，确保施工区域清晰可见，避免人员误操作或被杂物绊倒。
3.2 划定施工安全警告区域根据实际情况，针对施工现场的危险区域、工作面等进行划定和标示，确保人员清楚了解危险区域，并采取相应的防护措施。
3.3 执行个人防护措施所有施工人员应佩戴符合标准的个人防护用品，如安全帽、防护鞋、手套、防护眼镜、口罩等。
并根据施工环境的不同，配备相应的防护装备。
4. 钻孔设备和工具安全操作4.1 检查钻孔设备和工具在使用钻孔设备和工具前，应详细检查其工作状态和性能，确保不存在故障和缺陷。
严禁使用损坏的设备和工具进行施工，以免造成危险。
4.2 正确设置支撑和固定钻孔设备和工具应正确设置支撑和固定，确保其稳定性和可靠性。
特别是在施工过程中，随时检查设备和工具的支撑情况，防止发生倾覆或脱离现象。
4.3 控制钻孔速度和压力钻孔时控制钻孔速度和压力，确保在安全范围内操作。
过高的速度和压力可能导致设备损坏或其他不安全情况。
5. 短期施工环境安全管理5.1 防止钻孔泥浆溢出在钻孔过程中，应使用合适的泥浆循环系统，及时清除并处理产生的泥浆。
三级交底-钻孔灌注桩施工(技术交底21-32轴)
技术、安全、环保交底记录
D—桩孔直径（m）
H1—桩孔底至导管底端间距一般为0.4m
H2—导管初次埋置深度（m）
d---导管内径（m）
h1—孔内砼达到埋置深度H2时，导管内砼柱平衡导管外压力所需高即h1=HwΥw/ΥC
Hw－井孔内砼面以上泥浆的深度（m）
Υw－井孔内泥浆的重度（KN/m3）
ΥC－砼拌和物的重度（取24 KN/m3）
按导管离孔底0.4m，首次砼浇注导管埋深1.0m计算，灌注时见封底混凝土计算表。
灌注过程中，技术人员应及时测量孔内砼面的标高，以便调整埋管深度。
导管埋深控制在2～6米。
灌注应连续进行，中途不得中断，并尽量缩短拆除导管的时间。
砼应徐徐灌注，防止在砼中产生高压气囊，影响砼的密实度。
灌注过程中保持孔内水位高度，防止发生塌孔、缩孔。
在提升导管过程中，要轻拉慢提，速度适中，切忌猛提导管，避免碰挂钢筋笼，造成卡管或钢筋笼上浮。
当砼灌注至距桩顶4～6m时，砼的坍落度调为规范要求内的较小值。
当砼灌注至接近设计标高时，工地值班技术人员要准确计算所需砼的数量，通知拌和站按需供应，以免造成浪费。
灌筑的桩顶标高比设计高出50-100cm（根据地质可适当增加高度，保证质量），以保证在剔除浮浆后的桩顶高程符合设计要求。
五、旋挖钻孔主要工序及注意事项。

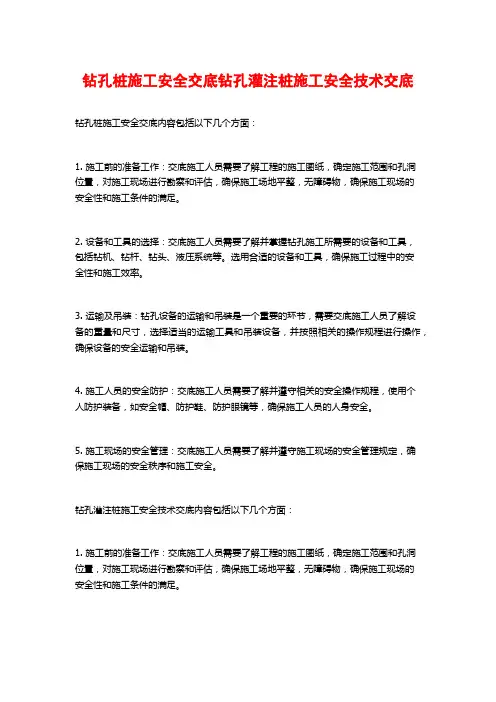

钻孔桩施工安全交底钻孔灌注桩施工安全技术交底
钻孔桩施工安全交底钻孔灌注桩施工安全技术交底钻孔桩施工安全交底内容包括以下几个方面：1. 施工前的准备工作：交底施工人员需要了解工程的施工图纸，确定施工范围和孔洞位置，对施工现场进行勘察和评估，确保施工场地平整，无障碍物，确保施工现场的安全性和施工条件的满足。
2. 设备和工具的选择：交底施工人员需要了解并掌握钻孔施工所需要的设备和工具，包括钻机、钻杆、钻头、液压系统等。
选用合适的设备和工具，确保施工过程中的安全性和施工效率。
3. 运输及吊装：钻孔设备的运输和吊装是一个重要的环节，需要交底施工人员了解设备的重量和尺寸，选择适当的运输工具和吊装设备，并按照相关的操作规程进行操作，确保设备的安全运输和吊装。
4. 施工人员的安全防护：交底施工人员需要了解并遵守相关的安全操作规程，使用个人防护装备，如安全帽、防护鞋、防护眼镜等，确保施工人员的人身安全。
5. 施工现场的安全管理：交底施工人员需要了解并遵守施工现场的安全管理规定，确保施工现场的安全秩序和施工安全。
钻孔灌注桩施工安全技术交底内容包括以下几个方面：1. 施工前的准备工作：交底施工人员需要了解工程的施工图纸，确定施工范围和孔洞位置，对施工现场进行勘察和评估，确保施工场地平整，无障碍物，确保施工现场的安全性和施工条件的满足。
2. 设备和工具的选择：交底施工人员需要了解并掌握灌注桩施工所需要的设备和工具，包括钻机、钻杆、灌注桩模具、混凝土搅拌设备等。
选用合适的设备和工具，确保施工过程中的安全性和施工效率。
3. 灌注桩浇筑过程的安全措施：交底施工人员需要了解并掌握灌注桩的浇筑过程的安全要求和安全措施，如防止混凝土泥浆泼溅、防止模具倾倒等，确保施工过程的安全。
4. 施工人员的安全防护：交底施工人员需要了解并遵守相关的安全操作规程，使用个人防护装备，如安全帽、防护鞋、防护眼镜等，确保施工人员的人身安全。
5. 施工现场的安全管理：交底施工人员需要了解并遵守施工现场的安全管理规定，确保施工现场的安全秩序和施工安全。
钻孔灌注桩施工安全技术交底
钻孔灌注桩施工安全技术交底钻孔灌注桩是一种常见的基础工程施工方法，广泛应用于桥梁、房屋建筑等领域。
由于施工过程涉及到多种设备和复杂的工艺，存在一定的安全风险。
为了确保施工安全，特进行以下安全技术交底。
一、施工前准备1、技术准备施工前，技术人员应熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求，制定详细的施工方案，并向施工人员进行技术交底。
2、场地准备平整场地，清除杂物，确保施工场地坚实、平整。
对于松软场地，应进行换填或加固处理，防止施工过程中桩机倾斜或下沉。
合理规划施工便道和排水系统，保证施工车辆和设备的通行顺畅以及场地排水良好。
3、设备准备对钻孔灌注桩施工所需的机械设备进行检查和调试，确保其性能良好、安全可靠。
主要设备包括钻机、泥浆泵、电焊机、起重机等。
检查设备的防护装置、制动系统、电气系统等是否正常，发现问题及时维修或更换。
4、材料准备准备好施工所需的钢筋、水泥、砂、石等原材料，并进行检验和试验，确保其质量符合设计和规范要求。
钢筋应按规格、品种分类堆放，并做好标识和防护措施，防止锈蚀和变形。
5、人员准备施工人员应经过专业培训，具备相应的资质和技能。
特殊工种（如电工、焊工、起重工等）应持证上岗。
施工前，应对施工人员进行安全教育和技术培训，使其了解施工工艺和安全注意事项。
二、施工过程中的安全措施1、钻孔施工（1）钻机安装要平稳、牢固，钻杆中心线应与桩位中心线重合。
在钻进过程中，应经常检查钻机的稳定性，发现异常及时停机处理。
（2）钻进时，应根据地质情况合理控制钻进速度和泥浆比重。
遇到硬岩时，应采用慢进尺、勤提钻的方法，防止卡钻或断钻。
（3）钻进过程中，操作人员应密切观察钻机的运转情况，倾听机械的声音，发现异常立即停机检查。
严禁在钻机运转时进行维修和保养。
（4）提升钻具时，应注意防止钻具碰撞孔壁，造成塌孔。
下放钻具时，应缓慢、平稳，避免冲击孔底。
2、泥浆制备与循环（1）泥浆池应设置在远离桩位的安全地带，并有明显的警示标志。
钻孔桩施工技术交底
钻孔灌注桩施工工艺：场地平整→测量定位→埋设护筒→钻机就位→钻孔→清空→安放钢筋笼（格构柱）→导管安装→混凝土浇筑→空桩回填。
交底内容：
施工前应平整场地，清除杂物，保证钻机底座填土密实，以免产生不均匀沉陷；在施工范围内不妨碍桩基施工的场地安置泥浆箱和沉淀池，用钢管围护并安装安全网，设警示标志，同时做好作业场地排水工作，在施工范围内挖设好临时排水沟，确保施工场地不积水。
钢筋骨架的制作和吊装的允许偏差
序号
项目
允许偏差（mm）
1
主筋间距
±10
2
箍筋间距
±20
3
钢筋笼直径
±10
4
钢筋笼长度
±50
5
钢筋保护层
±20
6
垂直度
1/200
7
桩身和桩径
±50
钢筋笼的安放
钢筋笼安放要对准孔位，扶稳、缓慢，避免碰撞井壁，到位后立即固定。
技术负责人
交底人
接受交底人
本表由施工单位填写，交底单位与接受交底单位各保存一份。
②、导管接头不严，接头间橡皮垫被导管高压气囊挤开，或焊缝破裂，水从接头或焊缝中流入。
③、导管提升过猛，或探测出错，导管底口超出原砼面，底口涌入泥水。
针对②、③两中原因引起的事故，应视具体情况，拔换原导管重下新管；或用原导管插入续灌，但灌注前均应将进入导管内的水和沉淀土用吸泥和抽水的方法吸出。如系重新下管，必须用潜水泵将管内的水抽干，才可继续灌注砼。为防止抽水后导管外的泥水穿透原灌砼从导管底口翻入，导管插入砼内应有足够深度，一般宜大于200cm。由于潜水泵不可能将导管内的水全部抽干，续灌的砼应增加水泥量，提高稠度后灌入导管内，灌入前将
钻孔灌注桩施工技术交底
钻孔灌注桩施工技术交底钻孔灌注桩（Drilled Shaft Pile）是一种常用于建筑和土木工程中的基础施工技术，其作用是增加土壤的承载能力和稳定性。
本文将对钻孔灌注桩的施工技术进行详细的交底，包括施工前的准备工作、施工过程中的操作要点以及施工后的检验与验收。
一、施工前的准备工作1. 地质勘测和设计：在进行钻孔灌注桩施工前，必须进行地质勘测和设计，以确定桩的类型、尺寸和施工方案。
地质勘测要求对地下地质情况、土壤性质、地下水位等进行详细调查，设计师根据勘测结果制定桩基设计方案。
2. 施工现场清理：在施工前，必须对施工现场进行清理，包括清除杂草、垃圾和其他障碍物，确保施工区域的平整和清洁。
3. 施工设备准备：钻孔灌注桩施工涉及到钻机、混凝土泵、搅拌车等大型设备，必须提前准备好，并确保其正常运行。
4. 施工人员培训：施工前需要对相关人员进行技术培训，确保他们熟悉施工流程、操作规范和安全注意事项。
二、施工过程中的操作要点1. 钻孔：根据设计要求，在选定的位置上进行钻孔，钻孔的直径和深度按照设计要求进行。
在钻孔过程中，应控制好钻孔机的下压力和转速，保持钻孔的垂直度和平顺度。
2. 清孔：完成钻孔后，必须进行清孔作业，将钻孔中的泥浆、砂浆等杂物清除干净，以确保桩洞底部干净，并保持孔壁的稳定。
3. 钢筋布置：按照设计要求，在钻孔中安装预制钢筋笼，将其垂直放置在钻孔中，并确保预埋长度和间距的准确性。
4. 灌注混凝土：灌注混凝土是钻孔灌注桩的核心工艺。
在灌注混凝土之前，应将混凝土泵管正确安装，混凝土搅拌车调整至合适位置。
在灌注过程中，要保持连续性和均匀性，确保混凝土从底部向上灌注到顶部，并避免空隙和气泡的产生。
5. 马头处理：灌注完成后，应及时进行马头处理。
马头处理包括修平、养护和封顶，以保证桩顶的平整和坚固。
三、施工后的检验与验收1. 桩身检验：施工完成后，应对钻孔灌注桩的桩身进行检验。
检验内容包括桩径、桩深和钢筋笼的位置和质量等，以确保符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分项工程施工技术交底记录
GD-C1-328 ☐☐☐
分项工程施工技术交底记录
GD-C1-328 ☐☐☐
分项工程施工技术交底记录
GD-C1-328 ☐☐☐
分项工程施工技术交底记录
GD-C1-328 ☐☐☐
分项工程施工技术交底记录
GD-C1-328 ☐☐☐
分项工程施工技术交底记录
GD-C1-328 ☐☐☐
分项工程施工技术交底记录
GD-C1-328 ☐☐☐
b. 管体堵塞（非混凝土堵塞）：产生原因有从管体顶端掉入杂物；密封圈损坏。
预防措施主要有：下完钢筋笼后检查管内是否加满清水，及时密封管体顶端（加盖或内塞）；发现密封圈破损及时更换。
c. 管体堵塞（混凝土堵塞）：产生主要原因有连接压力不到位；运输和封装过程中造成管口变形或密封圈损坏。
预防措施主要有：管体连接时必须用专用液压钳将接头夹紧到位，密封圈必须安放到位；用16#铁丝将管体固定在钢筋笼上；如发现管口变形，请勿使用并及时与项目部工程部联系。
（4）成品保护
①浇筑完成后，将管口覆盖，避免不必要的破坏。
②管口胶带要经常检查，避免人为破坏。
声测管布置示意图：
4）钻孔灌注桩钢筋笼吊装
钢筋笼吊装操作方法：钻孔灌注桩钢筋笼吊装采用一台25T汽车吊主吊钩和副吊钩配合整体水平吊装，预埋甩筋位于钻孔灌注桩基坑侧，吊装前做好标识便于识别方向。
起吊时先进行试吊，钢筋笼平抬起吊至50cm高度左右，停留1~2分钟，检查钢筋笼是否有外物拉扯，钩挂，钢筋笼是否水平、平稳。
钢筋笼起重至一定高度后，下放副钩，使钢筋笼缓慢垂直至自由状态，取掉副钩挂钩，移动钢筋笼至成孔位置，缓慢下放钢筋笼，不得高起猛落，强行放入，并严格控制下
分项工程施工技术交底记录
GD-C1-328 ☐☐☐
分项工程施工技术交底记录
GD-C1-328 ☐☐☐砼落入孔内而污染泥浆。
灌注混凝土的隔水栓采用预制混凝土塞。
料斗做成圆锥形，一次容量不小于1.5m³。
4）混凝土灌注
（1）钢筋笼沉放就位后，及时吊放端头接头箱进行两侧加固，吊放导管，导管吊放到位后，灌注混凝土。
（2）为保证水下混凝土的灌注能顺利进行，混凝土灌注前应与拌合站提前沟通，确保混凝土运输罐车配备足够。
另外在混凝土浇筑时，密切与拌合站调度沟通，确保混凝土灌注连续，不间断。
（3）混凝土灌注前需进行泥浆三项指标检测，即泥浆比重、含砂率、粘度的检测，必要时还需进行PH值检测。
泥浆三项指标检测合格后，方可浇筑混凝土。
（4）灌注前应复测沉碴厚度，办理隐蔽工程检查，合格后及时灌注。
（5）开始灌注时，隔水栓吊放的位置应临近泥浆面，导管底端到孔底的距离0.3～0.5m。
（6）开灌前储料斗内必须有足以将导管的底端一次性埋入水下混凝土中1.0m以上深度的混凝土储存量V≥3.0m³，即卸料前需带料斗混凝土距离料斗上缘20cm位置，方可卸料。
分项工程施工技术交底记录
