车库自动门控制系统设计
车库门自动控制系统课程设计step7

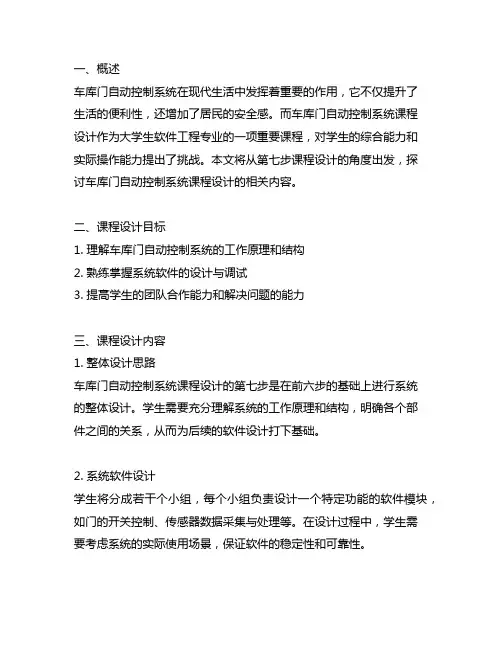

一、概述车库门自动控制系统在现代生活中发挥着重要的作用，它不仅提升了生活的便利性，还增加了居民的安全感。
而车库门自动控制系统课程设计作为大学生软件工程专业的一项重要课程，对学生的综合能力和实际操作能力提出了挑战。
本文将从第七步课程设计的角度出发，探讨车库门自动控制系统课程设计的相关内容。
二、课程设计目标1. 理解车库门自动控制系统的工作原理和结构2. 熟练掌握系统软件的设计与调试3. 提高学生的团队合作能力和解决问题的能力三、课程设计内容1. 整体设计思路车库门自动控制系统课程设计的第七步是在前六步的基础上进行系统的整体设计。
学生需要充分理解系统的工作原理和结构，明确各个部件之间的关系，从而为后续的软件设计打下基础。
2. 系统软件设计学生将分成若干个小组，每个小组负责设计一个特定功能的软件模块，如门的开关控制、传感器数据采集与处理等。
在设计过程中，学生需要考虑系统的实际使用场景，保证软件的稳定性和可靠性。
3. 系统调试与优化在软件设计完成后，学生需要进行系统的调试和优化工作。
他们需要模拟实际使用场景，发现可能存在的问题并进行针对性的优化，以确保系统的正常运行。
4. 编写课程设计报告在完成整个课程设计之后，学生需要撰写课程设计报告，详细记录系统的设计思路、软件代码、调试过程以及最终的效果。
报告需要清晰明了，表达准确，体现出学生对课程设计的深入理解和实际操作能力。
四、课程设计要求1. 深入理解系统工作原理学生需要通过课程设计，深入理解车库门自动控制系统的工作原理，理清各个部件之间的通联与作用，为后续的软件设计奠定基础。
2. 独立完成软件设计与调试每个小组需要独立完成指定的软件模块设计与调试工作，并最终将各个模块整合成一个完整的系统。
3. 团队合作与交流课程设计需要通过小组合作的形式完成，学生需要加强团队协作能力，学会倾听和交流，合理分工，有效配合。
4. 报告撰写规范课程设计报告需要符合学校要求的格式，内容全面、条理清晰、语言通俗易懂，准确客观地反映课程设计的全过程和结果。
车库自动门控制系统plc课程设计说明书
车库自动门控制系统plc课程设计说明书车库自动门控制系统PLC课程设计说明书一、引言随着科技的不断进步，车库自动门控制系统成为现代社会智能化的象征之一。
为了提高车库门的安全性、便利性和智能化水平，本课程设计将使用PLC（可编程逻辑控制器）技术来实现车库自动门的控制。
本说明书将详细介绍课程设计的整体目标、实施方案、硬件设备、软件编程及测试方案等内容，以便于学生能够全面了解和掌握相关知识和技能。
二、课程设计目标1. 了解PLC技术在自动门控制系统中的应用。
2. 掌握PLC编程语言和编程方法。
3. 能够设计和实现车库自动门的开启、关闭、安全保护措施等功能。
4. 能够进行PLC程序的调试和故障排除。
5. 提高团队合作能力和问题解决能力。
三、实施方案1. 硬件设备：- PLC控制器：选用适合车库自动门控制的PLC型号。
- 传感器：如红外传感器、光电传感器等用于检测车辆或人员。
- 执行器：如电机、液压缸等用于实现门的开关。
- 控制面板：用于人机交互和参数设置。
2. 软件编程：- 使用PLC编程软件，如Siemens LOGO!Soft Comfort等。
- 编写PLC控制程序，实现自动门的开关、安全保护、故障诊断等功能。
- 考虑输入、输出信号的采集和处理，编写逻辑控制代码。
3. 测试方案：- 设计测试用例，验证自动门控制系统的功能和可靠性。
- 进行模拟测试和实际场地测试，包括正常工作状态和异常情况下的测试。
- 对PLC控制程序进行调试和优化，确保系统的稳定运行。
四、课程设计内容1. PLC基础知识：- 介绍PLC的基本原理、功能和特点。
- 介绍PLC编程语言和编程方法。
- 学习如何使用PLC编程软件进行程序设计和仿真。
2. 自动门控制系统设计：- 分析车库自动门的功能需求和工作原理。
- 设计自动门控制系统的硬件组成和信号流程。
- 进行传感器和执行器的选型和接线布置。
3. PLC程序设计：- 根据自动门的流程图，设计PLC程序框图。
车库自动门控制系统plc课程设计说明书
车库自动门控制系统plc课程设计说明书摘要：1.设计目的和意义2.系统组成和原理3.PLC 硬件选型和配置4.PLC 程序设计与调试5.系统性能评价与优化正文：一、设计目的和意义随着科技的发展和城市化进程的加快，停车难问题日益凸显。
为解决这一问题，本设计提出一种基于PLC的车库自动门控制系统。
该系统具有较高的可靠性、稳定性和实用性，能够实现车辆的自动化管理，提高车库的利用率，减轻驾驶员寻找停车位的负担。
二、系统组成和原理车库自动门控制系统主要由传感器、PLC、执行器、驱动器和人机界面等组成。
系统的工作原理如下：1.传感器检测到车辆靠近，发送信号给PLC。
2.PLC接收到信号后，根据预设的程序控制执行器动作，如开启车库门、下降升降机等。
3.同时，PLC通过人机界面实时显示系统状态，方便操作人员了解运行情况。
三、PLC硬件选型和配置1.选择PLC型号：根据系统需求，选择具有足够输入/输出点数的PLC。
例如，选用西门子S7-200系列PLC。
2.配置输入/输出模块：根据传感器的类型和数量，配置相应的输入模块；根据执行器的数量，配置输出模块。
3.配置通信模块：为实现PLC与人机界面、其他设备之间的通信，配置合适的通信模块。
四、PLC程序设计与调试1.熟悉西门子软件和编程语言，掌握编程技巧。
2.了解车库的工艺流程，根据工艺写程序。
3.进行系统调试，确保各部件动作顺畅，满足设计要求。
五、系统性能评价与优化1.评价指标：系统的稳定性、可靠性、响应速度和停车效率等。
2.优化措施：针对系统存在的问题，进行相应的改进。
如增加传感器、优化程序设计、提高执行器速度等。
综上所述，本设计旨在实现车库自动门控制系统的自动化管理，提高车库利用率，缓解城市停车难题。
通过PLC编程和系统调试，确保系统的稳定性和可靠性。
基于PLC的自动车库门控制系统设计
基于PLC的自动车库门控制系统设计自动车库门控制系统是一种应用于汽车停车场的智能系统，它通过使用可编程逻辑控制器（PLC）来实现对车库门的自动控制。
本文将详细介绍基于PLC的自动车库门控制系统的设计原理和功能。
首先，基于PLC的自动车库门控制系统通常包括几个主要的组件：传感器、执行器、PLC控制器、人机界面以及电源等。
下面将逐一介绍每个组件的功能和设计要点。
1. 传感器传感器是自动车库门控制系统的重要组成部分，它用于感知车辆和环境的状态。
通常使用的传感器包括红外线传感器、光电开关传感器、超声波传感器等。
传感器的作用是检测车辆的到达和离开，以及检测车库门的状态，如开门和关门状态。
设计要点：选择合适的传感器类型和数量，以确保系统具有准确的检测和反馈能力。
应根据车库门的尺寸和功能需求，合理安装传感器并进行校准。
2. 执行器执行器是自动车库门控制系统的关键部件，用于控制车库门的开启和关闭。
常用的执行器包括电动马达、液压驱动器等。
执行器的设计应考虑车库门的负载、速度和平稳性等因素。
设计要点：选择适用于车库门的执行器类型，合理安装并与PLC控制器进行连接。
需要确保执行器能够精确地控制车库门的运动，并具有自动停止和反向功能以确保安全。
3. PLC控制器PLC控制器是整个系统的核心，负责接收传感器的信号并控制执行器的动作。
PLC控制器通过编程实现逻辑控制、时序控制和状态监测等功能。
设计要点：选择合适的PLC控制器类型和规格，需要考虑系统的复杂性和功能需求。
编写PLC控制程序，实现车辆进入和离开的自动检测、车库门的开启和关闭控制，并对异常情况进行处理。
4. 人机界面人机界面是自动车库门控制系统与用户进行交互的重要界面，通常以触摸屏或按钮的形式呈现。
人机界面的设计应简洁明了，操作便捷，以便用户能够轻松地控制车库门的运动。
设计要点：根据用户需求和使用习惯，设计直观明了的人机界面。
界面应清晰显示车库门的状态，提供开关门按钮，并具有故障报警功能。
PLC控制的自动车库门系统设计
PLC控制的自动车库门系统设计自动车库门系统是一种方便、安全的设备，可通过楼宇管理系统或遥控器控制车库门的开关。
为了实现这一目标，PLC控制的自动车库门系统设计是非常关键的。
在设计PLC控制的自动车库门系统时，首先需要考虑以下几个方面：1. 系统构成和工作流程：确定系统的结构和工作流程，包括车库门的开启、关闭、停止等操作。
通过PLC控制实现车库门的准确控制。
可参考以下示意图：```-------------------- |-----------------------------| | | || 传感器 | | PLC || (检测车辆位置和状态) | | (控制车库门的开关动作) || | | |-------------------- |-----------------------------```2. 传感器选择和布局：选择合适的传感器来检测车库门的位置和状态，例如门禁传感器、光电传感器等。
同时需要合理布局这些传感器，确保它们能够准确地感知车辆的位置和状态。
3. PLC选型：选择适合的PLC控制器来实现车库门的控制。
考虑到系统的可靠性和稳定性，建议选择具有良好性能和可编程能力的PLC控制器，如西门子、施耐德等品牌。
4. 程序逻辑设计：通过PLC编程软件编写逻辑程序，实现车库门的开关控制。
根据传感器的反馈信号，判断车库门当前的位置和状态，然后根据用户的操作信号控制门的开关。
5. 安全措施：在设计自动车库门系统时，安全是一个非常重要的考虑因素。
确保在门启动或关闭过程中，没有人或车辆被夹到。
可以通过添加安全传感器和限制开关等来实现。
6. 远程控制和监控：考虑到用户的便捷性，可以添加遥控器功能，实现远程开启和关闭车库门。
此外，可以将系统与楼宇管理系统或安防系统等进行集成，实现远程监控和报警。
7. 系统维护和故障排除：设计一个易于维护和故障排除的系统。
合理布置电气元件，标注好线路，保证系统的可靠性。
PLC自动车库门控制系统的设计与实现
PLC自动车库门控制系统的设计与实现概要本文介绍了PLC自动车库门控制系统的设计与实现。
该系统利用可编程逻辑控制器（PLC）来实现车库门的自动控制，提高了车库门的安全性和便利性。
本文将详细介绍系统的设计原理、硬件组成和软件开发过程，以及系统的测试和实现效果。
设计原理PLC自动车库门控制系统基于传感器和执行机构实现门的开关控制。
该系统的设计原理如下：1. 传感器检测机制：- 使用光电传感器进行门口障碍物的检测，当有障碍物阻挡门时，传感器将检测到相应的信号。
- 使用限位开关检测门的位置，当门关闭到最底部或打开到最顶部时，限位开关将产生相应的信号。
2. 执行机构：- 使用电动机驱动门的开关，通过PLC控制电动机的正反转，实现门的开关操作。
- 使用电磁锁来锁定门的位置，防止非授权人员进入车库。
硬件组成PLC自动车库门控制系统的硬件组成包括以下几个部分：1. PLC控制器：用于接收传感器信号和执行机构控制指令，实现门的开关控制。
2. 传感器：包括光电传感器和限位开关，用于检测门口障碍物和门的位置。
3. 执行机构：包括电动机和电磁锁，用于驱动门的开关和锁定门的位置。
4. 电源：为PLC控制器、传感器和执行机构提供电力供应。
5. 接线端子和通信线缆：用于连接各个硬件组件，实现信号和指令的传输。
软件开发过程PLC自动车库门控制系统的软件开发过程如下：1. 确定系统需求：根据用户需求和现场实际情况确定系统功能和性能需求。
2. 设计电路图：根据系统需求，设计PLC控制器和各个硬件组件的电路连接图，并选择适当的传感器和执行机构。
3. 编写PLC程序：使用PLC编程软件，编写PLC程序来实现门的开关控制逻辑。
包括传感器信号的读取、门状态的监测和控制指令的发送。
4. 调试和测试：将编写好的PLC程序下载到PLC控制器中，进行调试和测试，确保系统能够正常工作，并根据实际情况进行优化调整。
5. 用户培训和系统交付：对系统进行用户培训，使用户能够熟练操作和维护PLC自动车库门控制系统，并进行系统交付。
车库自动门控制系统plc课程设计说明书
车库自动门控制系统plc课程设计说明书【原创版】目录一、引言二、车库自动门控制系统的设计目的和要求三、系统设计原理四、PLC 编程设计五、系统功能及保护措施六、课程设计总结正文一、引言随着现代社会自动化程度的不断提高，可编程逻辑控制器（PLC）已广泛应用于各种自动化控制系统中。
本课程设计旨在基于 PLC 设计一个车库自动门控制系统，以提高学生的实践能力和系统设计能力。
二、车库自动门控制系统的设计目的和要求车库自动门控制系统的主要目的是实现车库门的自动控制，提高车库的安全和方便性。
设计要求包括：1.系统应具有自动开启和关闭功能；2.系统应具有手动控制功能；3.系统应具有门状态监测功能；4.系统应具有保护开关和传感器等保护措施。
三、系统设计原理车库自动门控制系统采用 PLC 作为核心控制器，通过编程实现各种功能。
系统主要包括输入输出模块、传感器、保护开关和执行器等部件。
系统设计原理如下：1.当有车辆进入车库时，传感器将检测到车辆的存在，并将信号传输给 PLC；2.PLC 根据输入信号，判断车库门的状态，并输出相应的指令给执行器；3.执行器根据 PLC 的指令，执行开启或关闭车库门的操作；4.当车库门达到预定位置时，传感器将检测到门状态，并将信号反馈给 PLC；5.PLC 根据门状态信号，停止执行器的操作，并保持车库门在当前位置。
四、PLC 编程设计PLC 编程设计是本课程设计的核心部分，需要根据车库自动门控制系统的工艺流程进行编程。
主要包括以下步骤：1.熟悉 PLC 软件和编程语言，掌握编程技巧；2.根据车库自动门控制系统的工艺流程，编写相应的 PLC 程序；3.通过仿真软件对 PLC 程序进行调试，确保程序的正确性；4.将 PLC 程序下载到控制器，对控制系统进行实际运行测试。
五、系统功能及保护措施车库自动门控制系统具有以下功能：1.自动开启和关闭功能：当有车辆进入车库时，系统自动开启门；当车辆离开车库时，系统自动关闭门。
车库自动门控制系统plc课程设计说明书
【专题一：汽车自动门控制系统PLC课程设计说明书】1.引言汽车自动门控制系统PLC（可编程逻辑控制器）是现代智能化车库管理系统的核心组成部分，它的设计和运行直接关系到车库门的安全和便捷性。
在这篇文章中，我将深入探讨汽车自动门控制系统PLC的课程设计，从基本概念到具体应用，帮助你全面、深入地理解这一主题。
2.基本概念及原理在设计汽车自动门控制系统PLC的课程时，首先需要对PLC的基本概念和原理有清晰的了解。
PLC是一种专门用来控制工业自动化生产过程的计算机，它通过数字化逻辑控制，可实现对汽车自动门的开闭、停止和安全保护等功能。
在课程设计中，我将重点介绍PLC的工作原理和基本组成，让学习者对汽车自动门控制系统的核心技术有深入的认识。
3.课程设计目标与内容汽车自动门控制系统PLC课程设计的目标是培养学习者对PLC技术的理解和应用能力，让他们能够独立设计和调试汽车自动门控制系统。
在课程设计中，我将按照从简到繁的方式，由浅入深地设置内容，包括PLC编程基础、汽车自动门传感器与执行器的原理及接线、PLC与汽车自动门控制系统的实际应用等，以帮助学习者逐步掌握相关知识和技能。
4.课程设计实践在课程设计中，实践是至关重要的一环。
我将设计一系列的实践项目，如模拟汽车自动门的开闭过程，使用PLC编程软件进行控制逻辑的设计和实现等，让学习者在实际操作中加深对汽车自动门控制系统PLC的理解和掌握。
5.个人观点与总结作为设计者，我认为汽车自动门控制系统PLC课程设计应该注重基础理论的讲解和实际操作的实践，让学习者能够全面理解和掌握相关知识和技能。
通过本课程设计，学习者将能够在未来的工作中更好地应用PLC技术，提高汽车自动门控制系统的安全性和智能化程度。
6.结语通过本篇文章的阐述，相信你已经对汽车自动门控制系统PLC课程设计有了更深入的了解和认识。
在学习和工作中，不断提升自己的专业能力和知识储备是非常重要的，希望本文能对你有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《车库自动门控制系统设计》
课程设计说明书
专业班级：10级自动化（1）班
姓名：胡佳琪伍振朱炜敏吴一凡
学号：
指导教师：***
设计时间: 2012年12月29日
物理与电气工程学院
2012年12月29日
随着汽车产业的不断发展，现在拥有汽车的人越来越多，对好的车库门的需求也在不断增大。
智能车库的应用也越来越广泛，普通家庭车库管理控制系统在建筑中是不可缺少的，同时也是建筑物智能化的重要指标。
随着计算机控制技术的发展，停车场管理控制系统的功能及软硬件设施也伴随其发展而不断改进。
本次课程设计主要阐述车库自动门的设计思想与程序编制，应用PLC自动控制技术实现自动控制车库门的打开或关闭。
当车接近门时，通过车灯闪烁3次将车库门打开，一定时间后车库门自动关闭，并对开启和关闭的过程实现控制系统。
此系统对车库的管理有很大的帮助，对于用户便捷的停车具有明显的效果，有很大的实用价值。
关键词可编程控制器；PLC S7-200；车库自动门控制系统
1 车库自动门的介绍............................................................
1.1 研究背景与研究意义........................................................
1.2 功能需求分析..............................................................
1.3 车库自动门的结构..........................................................
1.4 控制要求..................................................................
2 硬件设计....................................................................
2.1 控制器PLC................................................................
2.2 驱动装置..................................................................
2.3 其他配置..................................................................
3 软件设计....................................................................
3.1 I/O口分配表...............................................................
3.2 外围连接图................................................................
3.3 程序流程图................................................................
3.4 系统梯形图................................................................
随着生产力和科学技术的不断发展，人们的日常生活和生产活动大量的使
用了自动化控制，不仅节约了人力资源，而且很大程度上提高了生产效率，又进一步的促进了生产力的快速发展，并不断的丰富着人们的生活。
早期的自动化控制系统是依靠继电-接触器来实现的，其特点是：结构简单、价格低廉、抗干扰能力强，可以实现集中控制和远距离控制，但是其采用固定接线，通用性和灵活性差；有采用触点的开关动作，工作频率低。
触点易损坏，可靠性差。
1969年，出现了可编程逻辑控制器PLC（Programmable Logic Controller），其特点是：具备逻辑控制、定时、计数、等功能，编程语言采用直观的梯形图语言，软件更改方便，通用性和灵活性好。
目前，可编程控制器PLC主要是朝着小型化、廉价化、标准化、高速化、智能化、大容量化、网络化的方向发展，与计算机技术相结合，形成工业控制及系统、分布式控制系统DCS（Distributed Contro System）、现场总线控制系统FCS （Field bus Control System），这将是PLC的功能更强，可靠性更高，使用更
方便，适用范围更广。
本设计主要是针对家用车库自动门的自动开关控制而论，自动门控制装置系统有检测元件、可编程控制器（PLC）、电动机、显示灯等组成。
1 车库自动门的介绍
1.1 研究背景与研究意义
随着生产力和科学技术的不断发展，人们的日常生活和生产活动大量的使用了自动化控制，不仅节约了人力资源，而且很大程度上提高了生产效率，又进一步的促进了生产力的快速发展，并不断的丰富着人们的生活。
近几年来，随着我国城市建设速度的加快，城市交通需求量也日益增大，城市人口相对密集，无论是私家车辆还是公交车辆都不能真正满足正常的停放，公交需求更很大。
因此车辆停放依旧是市民最关注的问题。
可编程逻辑控制器PLC，其特点是：具备逻辑控制、定时、计数、等功能，编程语言采用直观的梯形图语言，软件更改方便，通用性和灵活性好。
1.2 功能需求分析
车库门的安全性要好、抗风能力强、不易老化。
车库门的面积5平方米。
车库门的类型有很多种，本次设计的是选择卷帘门，用车灯闪烁、延时等方法控制车库门开关。
门机安装在远离门铰链一侧，驱动力直接作用在大门升、降的方向向上。
省电、高效。
如果出现故障时，用专用按钮方便地转换成手动操作。
在门体移动的过程中，能够根据整个门的状态自动调整到最佳位置。
车停好后，在感应器的感应下车库门在一定的时间内会自动关门。
1.3 车库自动门的结构
图1 车库自动门平面图
1.4 控制要求
1.车到门前，车灯亮3次。
2.车感传感器接收到3个车灯的亮，灭信号后，延时5S，车库门自动上卷，动作指示灯亮。
3.门上行碰到上限位开关，门全部打开，此时停止上行。
4.车进入车库，车位传感器检测到车停到车位，延时5S，门自动下行，动作指示灯亮。
5.门下行碰到下限位开关，门全部关闭，此时停止下行。
6.车库内核、车库外还设有自动控制开关，可以控制门的开门、关门和停止。
2 硬件设计
2.1 控制器PLC
PLC是在传统的顺序控制器的基础上引入了微电子技术、计算机技术、自动控制技术和通讯技术而形成的一代新型工业控制装置，目的是用来取代继电器、执行逻辑、记时、计数等顺序控制功能，建立柔性的控制系统。
可编程控制器具有能力强、可靠性高、配置灵活、编程简单等优点，是当代工业生产自动化的主要手段和重要的自动化控制设备。
由于PLC在自动化控制中的种种优势，因此被广泛的引用于自动门系统中。
选择适当类型的PLC确定I/O点数和I/O点的类型（数字量、模拟量等），并列出I/O点清单。
进行内存容量的估计，适当留有余量。
设计中采用的是三菱型PLC,其优越的性能表现为极高的可靠性极丰富的指令集，易于掌握，便捷的操作，丰富的内置集成功能，实时特性，强劲的通讯能力，丰富的扩展模块。
可编程逻辑控制器PLC，其特点是：具备逻辑控制、定时、计数、等功能，编程语言采用直观的梯形图语言，软件更改方便，通用性和灵活性好。
2.2 驱动装置
电动机的选择：交流电动机，额定电压220V，最大推拉力1200N，工作电压24V，待机耗电1W，内部还设置电池供电。
下图是车库自动门电动机正反转主电路
2.3 其他配置
车库内、外控制开关门的按钮，用于感应器出现故障时候的手动操作，这样设计使得整个设计更具人性化。
3 软件设计
3.1 I/O口分配表
图3 输入输出分配表
3.2 外围连接图
3.3 程序流程图
图5 车库自动门控制流程图3.4 系统梯形图
小结
当我们选择这个课题时，就有了大概的设计要求。
选择的课题就是车库自动门，还有就是限位开关控制自动门电动机的到位停止。
这是汽车进出库必须的要求。
但是到了真正编写程序的时候，却发现并不是那么的容易。
车库门是用感应器打开，然后车进入库内，又用感应器关闭。
设计时发现自己能力有限，所以就设计的简单一点。
虽然很简单，但是编程也不是很容易。
结果大家一起研究把程序大致编出来。
通过自己的努力把这次的课程设计完成。
参考文献
[1] 史国生，电气控制与可编程控制器技术，化学工业出版社，2010.
[2] 王永华，现代电气及可编程控制技术，北京航空航天大学出版社，2002.
[3] 王仁祥，常用低压电器原理及其控制技术，机械工业出版社，2001.
[4] 张万忠，可编程控制器应用技术，化学工业出版社，2002.
[5] 张凤珊，电气控制及可编程控制器，中国轻工业出版社，2001.
[6] 徐世许，可编程序控制器原理应用网络，中国科学技术大学，2000.。
