钻井气化用气化调压撬技术规格书
调压撬技术规格书
禹城-茌平天然气输气管道工程调压撬设备——技术规格书执行标准和规范设备名称：调压撬1．压力控制系统的功能压力控制系统的作用是保证输气管道能够安全、平稳、连续地为下游用户供气，维持系统下游压力在工艺所需的范围之内，确保系统下游压力不超过允许值。
2．安全切断安全切断阀是压力控制系统中安全设备，安装在调压阀的上游。
其功能是当测量值大于设定值时切断供气管路，以保证下游设施的安全。
安全切断阀关闭后，必须人工在现场才能将其开启。
安全切断阀为自力式，并独立设置，以保证在任何情况下，避免调压阀与安全切断阀之间相互影响。
3.设计参数·调压前设计压力： 6.3 Mpa·调压后设计压力： 5.0 Mpa·调压前工作压力： 5.4 Mpa·调压后工作压力： 3.0 Mpa·设计温度 -19～50ºC一、茌平末站调压橇设备清单一览表单台套清单二、主要设备技术特性及要求1、过滤器1）系统一过滤器参数：·调压前设计压力： 6.3 Mpa·调压前工作压力： 5.3 Mpa·设计温度 -19～50ºC2）过滤器技术要求·滤芯型式为褶折式聚脂纤维管状式，外壳采用不锈钢网支撑，可去除气体夹带的固体颗粒、粉尘和液滴。
·滤芯式过滤器应根据现场条件确定采用立式。
·滤芯式过滤器应设置起吊装置和维护平台。
·过滤元件的正常使用周期：不小于1年；·滤芯式过滤器应带有快开盲板，且带有安全连锁保护装置。
·过滤器进、出口与管道的连接形式为法兰连接，法兰型式为凸面（RF）法兰，法兰标准应为ANSI B16.5（或GB/T 9115.1-2000或HG/T20592），法兰的压力级制、规格应与过滤器的压力级制、规格匹配，法兰密封面型式为凸面（RF）。
压差表接出口为螺纹连接，螺纹接头应符合NPT的要求。
燃气调压撬技术协议书范本最新
燃气调压撬技术协议书范本最新协议书编号：签署日期：签署地点：甲方（供应方）：乙方（购方）：为明确燃气调压撬的技术要求、质量标准、交付方式及售后服务，甲乙双方依据平等自愿的原则，经友好协商，达成如下技术协议，以确保项目顺利实施并达到预期效果。
一、项目背景项目名称：燃气调压撬供货及安装项目项目地点：合同金额：项目周期：自合同签署之日起[具体时间]内完成调压撬的供货、安装及调试工作。
二、技术要求调压撬概述燃气调压撬是一种用于调整和稳定燃气压力的设备，通常包括调压装置、安全装置、过滤装置等，主要用于确保燃气的稳定供应和安全使用。
主要技术参数设计压力：[具体设计压力]进气压力范围：[具体压力范围]出口压力范围：[具体压力范围]流量范围：[具体流量范围]温度范围：[具体温度范围]额定功率：[具体功率]控制方式：[自动/手动]设备配置调压装置：应具有稳定的调压性能和高精度的压力控制。
安全装置：包括安全阀、压力表、泄压阀等，确保系统在异常情况下的安全运行。
过滤装置：应配备有效的过滤装置，以防止杂质对调压设备的影响。
仪表系统：具备压力、流量、温度等实时监控功能。
材料与工艺制造工艺：应符合国家相关标准，保证设备的制造质量与运行安全。
表面处理：设备表面应进行防锈处理，涂层应符合相关环保要求。
三、质量保证质量标准所有设备及配件应符合国家相关标准和行业标准。
甲方应提供相关的质量合格证书和检测报告。
验收标准设备外观：无明显划痕、锈蚀、变形等缺陷。
性能测试：设备在试运行时应达到设计参数要求，调压稳定，安全装置正常工作。
运行状态：设备应在实际运行条件下稳定运行，无异常噪音、震动等现象。
售后服务保修期：设备保修期为[保修期]年，自设备交付并验收合格之日起计算。
维修服务：保修期内，甲方应提供免费的维修服务及必要的配件更换。
培训服务：甲方应提供设备操作和维护的培训服务，确保乙方人员能够正确操作和维护设备。
四、交付及安装交付方式交付地点：[具体地点]交付时间：甲方应按照合同约定的时间完成设备的交付，并通知乙方进行验收。
调压撬装技术规格书
MS(CQ)-PD14017 重庆气矿竹阳配气站安全隐患整改调压撬装技术规格书四川民生石油天然气勘察设计有限公司编制二〇一五年四月十四日调压撬装设备技术协议签署页项目名称：重庆气矿竹阳配气站安全隐患整改建设单位：西南油气田分公司重庆气矿大竹采输气作业区设计单位：四川民生石油天然气勘察设计有限公司编制：校对：审核：前言本技术规格书为竹阳配气站调压计量系统专用技术规格书，该系统采用橇装方式供货，是对竹阳配气站调压计量系统的设计、制造、测试及供应等提出的最低技术要求。
承担此项目的供货商应根据本技术规格书和当今世界先进水平，完成一个安全可靠、技术先进、性能稳定、功能强、操作方便、易于扩展及开发、经济合理、性能价格比高的适用于竹阳配气站调压计量系统。
供货范围包括（不限于此）设计、供应、制造、工厂测试及系统检定、包装、运输、现场测试、检定、试运行、启动、培训和提供的所有文件，包括操作和维护手册。
竹阳配气站调压计量系统所采用的仪表、设备必须满足其技术规格书要求，除非供货商在投标文件中能充分的说明所推荐产品性能优于其技术规格书的规定。
供货商应在投标技术文件中对本技术规格书逐条按顺序响应，并明确说明投标货物的相关技术参数。
供货商应在投标技术文件中逐条解释投标货物为满足技术规格书和数据单的技术要求所采取的措施。
重庆气矿大竹采输气作业区（以下简称大竹作业区）向供货商购置调压撬装设备1台，经双方充分协商，订立本技术协议，以便双方共同遵守，本技术协议作为购销合同的附件，与购销合同具有同等法律效力。
具体内如下：1 总则1.1基本要求1. 大竹作业区提供全套调压计量撬装的设计参数、接口方位及技术要求，由供货商组织完成成套撬装并对设计质量负责，设计图经大竹作业区确认接口位置和外型及布置后作为产品的制造依据。
2. 供货商对产品质量负完全责任，产品的功能应满足使用要求，能长期连续、安全、可靠、运行。
调压计量撬装的设计参数、接口尺寸及技术要求应满足大竹作业区的要求。
CNG加气母站调压计量撬技术规格书教案资料

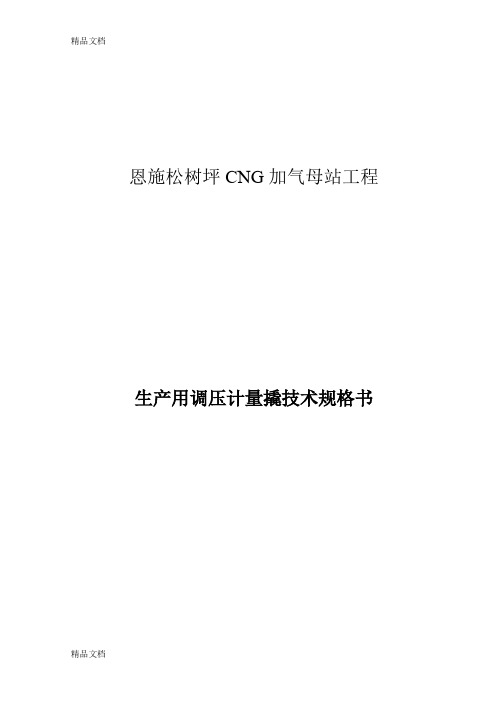

恩施松树坪CNG加气母站工程生产用调压计量撬技术规格书武汉市燃气热力规划设计院2012年11月目录1．概要 (1)1.1基本要求 (1)1.2设备制造标准规范 (1)1.3压缩机外观色彩要求 (2)2．调压计量柜工艺系统技术要求 (3)2.1调压计量柜参数 (3)2.2压缩机橇天然气工艺要求 (3)2.3调压柜天然气工艺要求............................................................ 错误！未定义书签。
2.4柜体外壳 (5)2.5调压计量柜工艺设备配置 (5)3．调压计量柜电气、控制仪表技术要求 (5)3.1遵循标准 (6)3.2电气要求 (6)3.3控制仪表功能要求 (7)3.4控制仪表技术条件 (7)6．控制系统仪表配置.................................................................... 错误！未定义书签。
4．压缩机的检验和验收 .. (8)4.1基本资料 (8)4.2签收 (8)4.3试运行 (8)4．验收 (8)5．压缩机组设备与资料 (9)5.1设备部份（每站）.................................................................... 错误！未定义书签。
5.2技术文件资料............................................................................ 错误！未定义书签。
1．概要1.1基本要求1.1.1使用环境与橇装方式恩施市。
露天使用，要求带防雨柜体。
1.1.2橇装内容与供货范围橇装内容：见流程示意图。
供货范围：1）调压柜橇体与壳体；2）包括工艺管道柜体外侧进出口阀门；3）包括排污管道柜体外侧出口阀门；4）所有进出口配对法兰5）电气仪表以防爆接线箱为界。
调压撬装技术规格书_图文
MS(CQ)-PD14017 重庆气矿竹阳配气站安全隐患整改调压撬装技术规格书四川民生石油天然气勘察设计有限公司编制二〇一五年四月十四日调压撬装设备技术协议签署页项目名称：重庆气矿竹阳配气站安全隐患整改建设单位：西南油气田分公司重庆气矿大竹采输气作业区设计单位：四川民生石油天然气勘察设计有限公司编制：校对：审核：前言本技术规格书为竹阳配气站调压计量系统专用技术规格书，该系统采用橇装方式供货，是对竹阳配气站调压计量系统的设计、制造、测试及供应等提出的最低技术要求。
承担此项目的供货商应根据本技术规格书和当今世界先进水平，完成一个安全可靠、技术先进、性能稳定、功能强、操作方便、易于扩展及开发、经济合理、性能价格比高的适用于竹阳配气站调压计量系统。
供货范围包括（不限于此）设计、供应、制造、工厂测试及系统检定、包装、运输、现场测试、检定、试运行、启动、培训和提供的所有文件，包括操作和维护手册。
竹阳配气站调压计量系统所采用的仪表、设备必须满足其技术规格书要求，除非供货商在投标文件中能充分的说明所推荐产品性能优于其技术规格书的规定。
供货商应在投标技术文件中对本技术规格书逐条按顺序响应，并明确说明投标货物的相关技术参数。
供货商应在投标技术文件中逐条解释投标货物为满足技术规格书和数据单的技术要求所采取的措施。
重庆气矿大竹采输气作业区（以下简称大竹作业区）向供货商购置调压撬装设备1台，经双方充分协商，订立本技术协议，以便双方共同遵守，本技术协议作为购销合同的附件，与购销合同具有同等法律效力。
具体内如下：1 总则1.1基本要求1. 大竹作业区提供全套调压计量撬装的设计参数、接口方位及技术要求，由供货商组织完成成套撬装并对设计质量负责，设计图经大竹作业区确认接口位置和外型及布置后作为产品的制造依据。
2. 供货商对产品质量负完全责任，产品的功能应满足使用要求，能长期连续、安全、可靠、运行。
调压计量撬装的设计参数、接口尺寸及技术要求应满足大竹作业区的要求。
3000立方气化减压一体撬技术协议最终版2016324讲解
3000Nm3/h气化调压计量撬技术协议甲方：唐山国丰第二冷轧镀锌技术有限公司乙方：唐山华普燃气有限公司日期：2016年3月24日LNG气化减压一体撬技术指标一、总则本技术附件为唐山国丰第二冷轧镀锌技术有限公司（简称甲方）和唐山华普燃气有限公司（简称乙方）双方签订的《3000Nm3/h气化站调压计量撬合同》之技术附件，与甲、乙双方签订的合同共同构成，为该合同的组成部分。
三、设计标准四、设备技术参数1、汽化设备技术参数2、3000Nm3/h气化调压撬配置单3、电器部分配置单五、设计原则1、严格贯彻执行国家对重大危险源的安全管理规定确保各项设计指标达到国家规范要求，防爆等级尽可能的靠近本质安全，最低ExdIIBT4，防护等级不低于IP55，且安全监测、防护等做到运行稳定，故障率接近为零。
2采用功能成熟可靠、运行安全稳定、操作简单方便、占地面积少、整体设计美观且节能环保无污染的原则进行设计，配套消防、防雷、运行监测等设施完善，杜绝在安全现场评价中出现二次改造和发生费用。
3、按照二级计量的原则设置必要的计量仪表和监测仪表，且仪表和安全阀必须经过当地质监局的报检，各计量仪表精度要求不小于1.0级,品牌要求浙江富马，涡流流量计。
4、配备天然气取样。
5、所有信号、电源电缆采用铜芯软电缆，绝缘耐压等级为额定电压的2 倍且不小于500V，为阻燃型。
信号电缆的线芯截面积不小于1.5mm2，电源电缆的线芯截面积不小于2.5mm2。
传输模拟信号、脉冲信号、数字信号电缆/电线采用双绞屏蔽线。
6、设备安装调试完毕后，厂家需安排技术人员进行现场服务，时间不低于1个月。
站内为方便管理重点区域需加装防爆摄像头和监控设施一套，站房内需设置独立值班室、控制室、配电室和库房，结构为砖混结构，控制室安装空调，数量不少于4间，平米数单间20平左右。
7、外管网支架，为保证美观和现场协调性按原厂区支架标准制作包括支架与支架间距离、结构合颜色，高度涉及到过道的不小于6米，非过道的参照我厂其他管道支架标准，过道按照标准设置过道防撞梁。
燃气调压撬技术协议书范本
燃气调压撬技术协议书范本甲方（采购方）：_______________________法定代表人：_______________________地址：_______________________联系方式：_______________________乙方（供应方）：_______________________法定代表人：_______________________地址：_______________________联系方式：_______________________鉴于甲方拟采购燃气调压撬，乙方具备提供相关产品及服务的能力和资质，双方经友好协商，就燃气调压撬的技术要求、供货范围、质量保证、验收标准等事宜达成如下协议：一、技术要求1. 调压撬的设计应符合国家及行业相关标准和规范，确保安全可靠运行。
2. 调压撬的进口压力范围为______MPa 至______MPa，出口压力范围为______MPa 至______MPa，流量为______Nm³/h。
3. 调压撬应配备过滤、调压、计量、安全切断等功能模块，各模块的性能参数应满足设计要求。
4. 调压撬的调压精度应不低于______%，关闭压力应不高于______%。
5. 设备材质应适应燃气介质的特性，具备良好的耐腐蚀性和密封性。
二、供货范围1. 乙方应向甲方提供完整的燃气调压撬设备，包括但不限于柜体、阀门、仪表、过滤器、调压器、安全切断装置、计量装置等。
2. 随机应提供设备的操作手册、维护手册、质量证明文件等相关资料。
3. 供货范围还应包括设备的运输、安装指导及调试服务。
三、质量保证1. 乙方保证所提供的燃气调压撬设备为全新的、未使用过的，且符合本协议约定的技术要求和质量标准。
2. 设备的质量保证期为自验收合格之日起______个月，在质保期内，乙方应免费负责设备的维修、更换零部件等服务。
3. 乙方应提供设备的终身技术支持和售后服务，在质保期后，如需维修和更换零部件，乙方应按照合理价格提供服务。
HYTJ—3000调压撬安全技术操作规程(2021整理)
HYTJ—3000调压撬平安技术操作规程一、运行前筹办1、将高压气体长管半挂车与卸气柱用高压胶管连接到位。
2、关闭调压撬天然气管路阀门，开启换热器水路阀门。
3、调整一级、二级调压器调节阀，使一、二级调压器处于关闭状态。
3、开启调压撬压力表、温度变送器、压力变送器控制阀。
4、通知锅炉间开启热水循环泵，使调压撬换热器处于工作状态。
5、开启调压装置控制柜，紧急迫断阀按钮在自动状态。
点击触摸屏，进入流程图界面，查对显示参数与调压装置现场显示参数。
6、开启防爆空压机，开启仪表气源阀门，气动堵截阀应在开启状态。
调整一级调压器气源压力,压力≥,气动堵截阀气源：—0.4MPa。
7、开启加臭装置，加臭装置处于手动或自动加臭状态。
二、运行1、迟缓开启气瓶车出口阀门，排除卸气软管内空气，开启卸气柱入口、出口阀门，向调压撬入口高压管道内注入天然气。
2、迟缓开启调压撬运行路入口阀们，查对控制柜参数和现场实际参数。
3、—1.5MPa。
4、迟缓调整二级调压器调节阀，压力为0.4MPa。
5、迟缓开启调压撬出口阀门，向市区中压管道供气。
6、按照天然气流量，开启加臭装置进行加臭。
7、当运行路呈现故障紧急迫断阀自动关闭时，当即切换至备用路，包管不间断供气，再查抄故障，进行处置。
8、可燃气体报警器检测到调压设备泄漏报警或在巡检过程中发现运行路泄漏，当即切换至备用路。
同时开启通风设备强制通风，并翻开门窗。
查明原因后进行维修。
三、停用1、短时间停用时，可关闭气瓶车出口阀门，卸气柱入口阀门。
2、长时间停用，关闭气瓶车出口阀门、卸气柱入口阀门、调压撬进口高压球阀，出口球阀。
四、技术参数单路额定流量：3000m3—20MPa—1.5MPa 出口压力：0.4MPa换热器入口温度：80℃换热器出口温度：60℃天然气出口温度：>5℃流量计注油：10ml/月五、设备操作维护调养1、严禁快速开启阀门，快开阀门极易损坏调压橇内设备。
2、按期查抄仪表气源压力，测试堵截阀开启状况，使堵截阀保持工作正常。
HXQ-50使用说明书
HXQ-50液化气气化撬操作使用说明书天津市华迈燃气技术发展有限公司TianJin HuaMai Gas Technology＆Development Co.,Ltd.液化气气化撬操作使用说明书目录一、设备简介 (1)（一）、概述 (1)（二）、技术参数 (1)（三）、结构图 (2)（四）、流程图 (3)二、设备主要零件介绍 (4)（一）、电加热式气化器 (4)（二）、调压器 (5)（三）、二级放散阀 (5)（四）、HSR调压器 (6)三、安装注意事项 (7)四、操作说明（参照流程图） (8)（一）、运行前 (8)（二）、运行 (8)（三）、停用 (9)五、设备维护 (9)（一）、维护 (9)（二）、日常点检 (9)（三）、定期点检 (10)六、故障与维修 (10)七、质量保证 (10)八、液化石油气简介 (11)液化气气化撬操作使用说明书1一、设备简介（一）、概述液化气气化撬是天津市华迈燃气技术发展有限公司为城镇燃气供应商和各类工福用户解决抢修、置换、调峰等临时应急供气而专门开发的高度集成、高度灵活的燃气供应设备。
该设备不依赖于外界任何能源，可在极短的时间内实现快速供气。
同时该设备具有可靠的安全保证，是各大燃气供应商的理想选择。
液化气气化撬具有过滤、气化、调压等功能，主要适用于液化石油气等无腐蚀性气体的气化、调压及输送。
该系统进口的压力就是钢瓶的压力，LPG 从钢瓶出来，先要经过过滤器，液相自动切换阀后进入气化器加热，经调压器调压到3KPa （可调）后进入外管网进行燃气输送。
（二）、技术参数◆ 气相出口管径：DN50 ◆ 瓶组结构形式：一开一备 ◆ 调压组结构形式：一开一备 ◆ 减压级数：两级 ◆ 出口压力：3KPa◆ 外形尺寸：4500*1500*2300液化气气化撬操作使用说明书2（三）、结构图液化气气化撬操作使用说明书3（四）、流程图液化气气化撬操作使用说明书4二、设备主要零件介绍（一）、电加热式气化器1．工作原理液化气从浸没在温水中的不锈钢盘管内通过，吸收温水中的热量后气化并过热，经过设备本身的气液分离器脱去重组份后输入管网。
CNG减压撬技术文件
技术文件项目：CNG减压站工程技术部分一、基础参数：1.用户类型：工业供气（3）GB50235-97《工业金属管道工程施工及验收》（4）GB50236-98《现场设备、工业管道焊接工程施工及验收规范》（5）GB50316-2000《工业金属管道设计规范》（6）GB3836-83《爆炸性气体环境用电器设备》（7）H31-67《高压管、管件及紧固件通用设计》（8）GBJ93-86《工业自动化仪表工程施工及验收规范》（9）GB12348《工业企业厂界噪声标准》（10）SH3063《石油化工企业可燃气体和有毒气体检测报警设计规范》三、CNG减压站功能及设计技术参数用户如有其他特殊要求可订货时另议。
2、主要技术参数四、设计计算条件即运行参数1、换热器的换热面积的计算条件：一级换热器：介质压力：20MPa介质进口温度：－20℃（或当地历年最低温度）介质出口温度：30℃水系统设计压力：0.6MPa4、运行参数一级调压装置出口压力范围：1.0~1.2MPa二级调压装置出口压力范围：0.2~0.4MPa天然气出口温度：＞5℃5、箱体技术条件（1）喷塑箱体，顶部为户外防雨型。
（2）箱体上半部分冲有通风孔，通风孔总面积满足30cm2/m2的要求。
五、CNG调压站的基本组成CNG减压站由卸车系统、调压换热计量系统、控制系统、锅炉系统四部分组成。
一备，每路采用二级调压；CNG进口采用双路进口，单独供应，便于用户使用。
（1）天然气经入口球阀、高压过滤器（除掉气中杂质）和切断阀后进入一级换热器，将天然气温度升至60°Ｃ左右，天然气预热后进入一级调节阀（2）一级调节阀将压缩天然气压力降到1.0~1.2MPa左右，经过二级换热器换热，将天然气温度再次升高到15°Ｃ左右，升温后的天然气进入二级调节阀（3）二级调压器将压缩天然气压力降到0.2~0.4MPa（可调）。
（4）减压后的天然气经再次过滤后进入流量计计量后送入燃气管网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2）框架式设备底盘、装置内部设备之间配管的工艺管件、阀门、法兰盘、配电、橇块底座地脚螺栓等；
3）与外部管线的接口需提供配对法兰、螺栓、螺母、垫片（垫片应有200%的裕量，螺栓螺母应有125%的裕量，接口法兰标准HG20592-97）；
9.2包装22
9.3端面保护22
9.4运输要求23
10铭牌23
11保证24
12培训24
13技术服务25
附件A采用的标准、计量单位和文字26
A1制造原则及采用标准26
A2计量单位27
A3文字27
附件B供货商数据和投标文件要求27
B1技术文件27
B2供货商质量保证体系简介28
附件C业绩28
附图：
1、钻井气化用气调压撬站工艺流程图DWG-0000集00-01
3.3
一、所提供的设备必须是90年代后的技术和产品。
二、设备提供厂家必须在国内有相当的实际业绩。厂家呈报国内业绩的完整信息，包括项目、用户、现场地址和电话，现场运行主要参数、投产时间和累计运行时间。
三、供货或配套厂家必须拥有中国政府有关部门的压力容器证书。
四、在技术澄清和确认中，厂家的代表必须直接参加；代理和分销商不能代表。厂家代表必须在合同技术附件的有关部分签字负责，特别是确认对向用户和现场长年提供直接技术支持的责任。
表4.3-4卸车增压器主要技术指标
序号
项目名称
技术参数
备注
1
3.5
一、年运行时率
设备年均运行率95%。
二、大修时间
大修周期8000小时以上。
三、寿命（平均）
最低运行寿命15年。
3.6
设备交货日期：合同签订后三个月。
3.7
详见附件B。
3.8
供货商必须提供具有设计、制造钻井气化用气调压撬及压力容器的业绩，并按附件B对其经验和技术作详细介绍。供货商应该具有完善的质量保证体系。
2.1.1供电
钻井气化用气调压撬供电主要依托±10%）
相数：3相/单相
频率：50±2Hz
2.1.2现场环境安全防爆等级
控制盘和电气：IEC0区I组T3。
2.1.2供水
拟建的钻井气化用气调压撬不需要生产用水，人员生活用水依托井队供水。
2
2.2.1地域条件
拟建的钻井气化用气调压撬使用在塔里木盆地的沙漠地区。
目
目录1
1总则4
1.1概述4
1.2项目名称、地址、规模和功能5
1.3技术规格5
2基础资料6
2.1公用设施6
2.2地域条件及气象条件6
3供货范围和双方责任7
3.1供货范围7
3.2买方责任7
3.3卖方资格8
3.4卖方责任8
3.5可靠性指标8
3.6时间进度9
3.7投标文件要求9
3.8供货商业绩9
4钻井气化用气调压撬技术规定10
3
3.1
厂家需提供成套的橇装钻井气化用气调压撬，其主要设备包括LNG储罐（35m3）、储罐增压器、卸车增压器、主气化器（2套）、EAG气化器、水浴式电加热器、天然气调压装置（2个压力系统）、橇装仪表间、整撬控制系统、工艺流程中所有管阀件等。具体祥见附图（1）钻井气化用气调压撬工艺流程图，供货范围应包括但不限于以下内容：
四、合同签订后，按规定时间提供以下内容的技术文件：
该合同下的文件、图纸和资料由厂家在国内的技术服务和支持机构提供或转呈。包括：设备《交货清单》、《安装使用说明书》、《出厂文件》、《合格证》、《监检证》、《产品质量证明书》、《强度实验、气密性实验结论书》。
五、设计图纸和文件以印制、电子邮件和CD方式提供；文档格式为doc；图纸格式为dwg。
4
4.1
详见附件A。
4.2
一、450Nm3/h液化天然气气化装置
1）气化后天然气压力：0.3MPa（G）、20KPa（G）
2）气化气量：450Nm3/h
3）进口温度：-162℃
4）出口温度：≥5℃
5）储罐容量：35m3
7）供电电源：380/220V±10%,50HZ±1%
供货商可以根据工艺参数要求设计，在满足设备性能要求的前提下，向买方提出合理化建议，并阐述足够的理由。若供货商提供的设备、材料、技术参数存在与本技术规格书各项要求不符的地方时，必须书面报请买方认可。
4）钻井气化用气调压撬橇内管道阀门的保温；
5）钻井气化用气调压撬预调试和初始启动使用的备件；
6）钻井气化用气调压撬两年运行使用的备品备件（供货商应列出详细清单，并分项报价，买方在合同谈判时有权取舍）；
7）钻井气化用气调压撬系统维修所需的专用工具。
8）钻井气化用气调压撬加水浴式电加热器初次使用的加热防冻液。
LNG储罐供货范围包括以下构件
（1）储罐本体（内槽、外槽、支腿）
（2）液位计装置、液位变送器、真空阀、真空规管
（3）夹层珠光砂
（4）附属连接管道（包括设备根部阀）
LNG储罐设计压力应按GB 150 —1998《钢制压力容器》确定设计压力。储罐内罐材料选择奥氏体不锈钢0Cr18Ni9，外槽采用压力容器用钢板16MnR，储罐采用真空粉末绝热。
设备形式：橇装；
安装方式：室外露天安装。
1.3
本技术规格书用于选择供货商和采购钻井气化用气调压撬，用于该项目的钻井气化用气调压撬在资格、选型、设计、制造、配套、文件、服务和验收等方面的最低要求。本文件所列各部分（包括附件A、附件B、附件C）组成一个完整的《钻井气化用气化调压橇技术规格书》。
2
2.1
2.2.2气象条件
钻井气化用气调压撬使用地点基本属于温带大陆性干旱气候。夏，气候干燥，降水稀少，夏季炎热，冬季干冷，春季升温快而不稳，多风沙浮尘天气，秋季降温迅速。年温差和日温差均较大，光照充足，热量丰富，蒸发强烈，无霜期较长，风沙活动频繁。
2.2.3地震
根据国家质量技术监督局2001年2月2日发布的《中国地震动参数区划图》（GB18306-2001)划分，设备使用地地震基本烈度为Ⅶ度，所有建构筑物抗震设防烈度为Ⅶ度。
表4.3-3水浴式电加热器主要技术指标
设计温度（℃）
设计压力
（MPa）
工作压力（MPa）
设计加热能力
（Nm3/h）
气化后气体出口温度（℃）
加热温度范围
-196～70
1.6
0.5
450
≥5
-45℃~5℃
4.3.4卸车增压器
卸车增压器部件的材质应能满足LNG介质的各项要求：强度、韧性、传热系数。卸车增压器主要技术指标见下表：
4.1遵循的标准和规范10
4.2主要工艺参数10
4.3主要工艺设备技术要求11
4.4连续运行时间13
4.5易损件寿命13
5钻井气化用气调压撬相关要求14
5.1工艺系统预冷14
5.2阀门14
5.3管材、管件、法兰14
5.4冷收缩问题14
6仪表及控制15
6.1控制系统15
6.2控制柜15
6.3检测仪表16
二、工艺气质
工艺气质为液态甲烷。其组成见表：
表4.2-1液态甲烷产品组分表
组分名称
摩尔%
甲烷
94.69
乙烷
1.27
丙烷
0.22
异丁烷
0.04
正丁烷
0.07
异戊烷
0.02
正戊烷
0.02
氮气
3.65
合计
100
4.
4.3.1LNG储罐（卧式）
LNG储罐主要功能应具有低温泄漏、爆燃、消防、生产保护等安全监控、报警系统及应急保护系统。主要技术指标：
图1-1钻井气化用气调压撬工艺系统图
钻井气化用气调压撬流程图详见附图
1)钻井气化用气调压撬工艺流程图DWG-0000集00-01
1.2
项目名称：新疆博瑞能源有限公司钻井气化用气调压撬；
使用站址：沙漠钻井队；
设计规模：450Nm3/h；
供气压力：0.3MPa，20KPa
设备功能：用于LNG气化及调压供气；
1
1.1
1.1.1工程概述
新疆博瑞能源有限公司根据井队发展的需要，拟采购为井队的生产、生活提供用气的钻井气化用气调压撬。钻井气化用气调压撬设计最大小时处理量为450Nm3/h，其中0.3MP最大为300Nm3/h，20KPa最大为300Nm3/h。
钻井气化用气调压撬主体工程包括1套450Nm3/h橇装钻井气化用气调压撬。辅助工程包括供电、供热暖通、通信等相应的配套辅助生产设施。
3.4
一、按照本技术规格书所提供的供货范围和技术要求，提供成套钻井气化用气调压撬，并对所提供的设备全面负责。
二、为买方提供所选用的方案，并回答买方提出的有关问题。提供有关技术资料，包括设备和自控仪表操作维修手册、零部件手册、说明书、有关标准和图纸。
三、负责指导钻井气化用气调压撬的安装、负责装置的试运转、投产、性能测试和现场培训。按双方确定的验收标准，达到要求后，移交买方管理。
表4.3-1LNG储罐主要技术指标
序号
技术参数名称
内槽
外槽
备注
1
有效容积（m3）
35
/
充装率95%
2
储存介质
LNG
珠光砂（夹层）
3
材质
0Cr18Ni9
16MnR
4
设计温度（℃）
-196～80
-19～80
5
设计压力（MPa）
1.6MPa
-0.1 MPa
6
蒸发率
≤2.5‰/d
7
无故障工作时间
≥8000h
1.1.2工艺流程简介
1、LNG卸车气化调压计量流程
