环氧树脂涂料与粘合剂

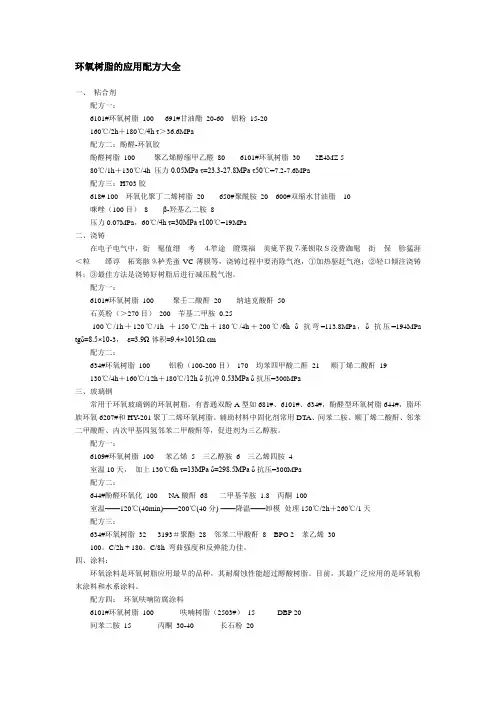

环氧树脂的应用配方大全
环氧树脂的应用配方大全一、粘合剂配方一：6101#环氧树脂100 691#甘油酯20-60铝粉15-20160℃/2h＋180℃/4h τ＞36.6MPa配方二：酚醛-环氧胶酚醛树脂100 聚乙烯醇缩甲乙醛806101#环氧树脂302E4MZ 580℃/1h＋130℃/4h 压力0.05MPa τ=23.3-27.8MPa τ50℃=7.2-7.6MPa配方三：H703胶618# 100环氧化聚丁二烯树脂20650#聚酰胺20600#双缩水甘油脂10咪唑（100目）8β-羟基乙二胺8压力0.07MPa，60℃/4h τ=30MPa τ100℃=19MPa二、浇铸在电子电气中，街髦值缙考⒋笮途瞪璞福美疵芊狻⒎莱钡取Ｓ没费跏髦街保胗猛涯＜粒缂谆柘鸾骸⒐栌秃蚉VC薄膜等，浇铸过程中要消除气泡，①加热驱赶气泡；②轻口倾注浇铸料；③最佳方法是浇铸好树脂后进行减压脱气泡。
配方一：6101#环氧树脂100 聚壬二酸酐20纳迪克酸酐50石英粉（＞270目）200苄基二甲胺0.25100℃/1h＋120℃/1h ＋150℃/2h＋180℃/4h＋200℃/6h δ抗弯=113.8MPa，δ抗压=194MPa tgδ=8.5×10-3，ε=3.9Ω体积=9.4×1015Ω.cm配方二：634#环氧树脂100 铝粉（100-200目）170均苯四甲酸二酐21 顺丁烯二酸酐19130℃/4h＋160℃/12h＋180℃/12h δ抗冲0.53MPa δ抗压=300MPa三、玻璃钢常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。
辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等，促进剂为三乙醇胺。
配方一：6109#环氧树脂100苯乙烯5三乙醇胺6三乙烯四胺 4室温10天，加上130℃6h τ=13MPa δ=298.5MPa δ抗压=300MPa配方二：644#酚醛环氧化100 NA酸酐68 二甲基苄胺1.8丙酮100室温——120℃(40min)——200℃(40分) ——降温——卸模处理150℃/2h＋260℃/1天配方三：634#环氧树脂323193＃聚酯28邻苯二甲酸酐8BPO 2苯乙烯30100。
e03环氧树脂作用
e03环氧树脂作用
1.涂料和粘合剂：E03环氧树脂可用作涂料和粘合剂，因为它具有良好的附
着力和耐化学性。
它可以在各种基材上形成坚硬的涂层，提供防腐、耐磨和美观的效果。
同时，它也可以作为粘合剂，将不同的材料粘合在一起，形成牢固的连接。
2.复合材料：E03环氧树脂可以与各种填料和增强材料结合，形成复合材料。
这些复合材料具有高强度、高刚性和良好的耐腐蚀性，广泛应用于航空航天、汽车制造、船舶建造等领域。
3.地坪材料：E03环氧树脂也可用于制造地坪材料，如环氧地坪漆。
它具有
良好的耐磨性、防滑性和易清洁性，适用于工业厂房、医院、商场等场所的地面装修。
环氧树脂的用法及配比
环氧树脂是一种常用的工业材料，具有较高的强度、耐热性和耐腐蚀性，广泛应用于涂料、粘合剂、复合材料和电子电器等领域。
以下是环氧树脂的常见用途及配比方法：
1.涂料：环氧树脂可以作为一种涂料基材，可用于防腐涂料、地坪涂料、桥梁涂料等。
通常配比为环氧树脂：固化剂=100：10-30。
根据不同的涂料要求，可以添加颜料或填充剂等增加特性。
2.粘合剂：环氧树脂可以作为一种强力的粘合剂，用于金属、陶瓷、玻璃等材料的粘接。
通常配比为环氧树脂：固化剂=100：10-20。
3.复合材料：环氧树脂可以与纤维材料（如碳纤维、玻璃纤维等）结合制备高强度、轻质的复合材料。
配比根据具体的纤维材料和要求而定。
4.电子电器：环氧树脂可以作为电子封装材料，用于制作电路板、半导体封装等。
配比根据具体应用而定，需要根据要求选择特定的环氧树脂体系。
需要注意的是，不同的环氧树脂品牌和型号可能有不同的配比方法，请遵循产品说明书或咨询厂家以获得准确的配比参数。
此外，配比过程需要按照一定的操作规范和安全注意事项进行，确保配比的准确性和安全性。

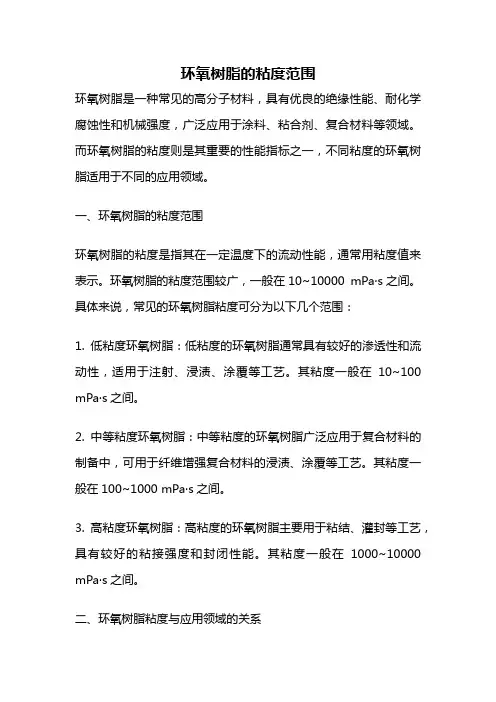

环氧树脂的粘度范围
环氧树脂的粘度范围环氧树脂是一种常见的高分子材料，具有优良的绝缘性能、耐化学腐蚀性和机械强度，广泛应用于涂料、粘合剂、复合材料等领域。
而环氧树脂的粘度则是其重要的性能指标之一，不同粘度的环氧树脂适用于不同的应用领域。
一、环氧树脂的粘度范围环氧树脂的粘度是指其在一定温度下的流动性能，通常用粘度值来表示。
环氧树脂的粘度范围较广，一般在10~10000 mPa·s之间。
具体来说，常见的环氧树脂粘度可分为以下几个范围：1. 低粘度环氧树脂：低粘度的环氧树脂通常具有较好的渗透性和流动性，适用于注射、浸渍、涂覆等工艺。
其粘度一般在10~100 mPa·s之间。
2. 中等粘度环氧树脂：中等粘度的环氧树脂广泛应用于复合材料的制备中，可用于纤维增强复合材料的浸渍、涂覆等工艺。
其粘度一般在100~1000 mPa·s之间。
3. 高粘度环氧树脂：高粘度的环氧树脂主要用于粘结、灌封等工艺，具有较好的粘接强度和封闭性能。
其粘度一般在1000~10000 mPa·s之间。
二、环氧树脂粘度与应用领域的关系不同粘度的环氧树脂适用于不同的应用领域。
低粘度的环氧树脂适用于需要渗透性好、流动性强的工艺，如注射、浸渍等。
中等粘度的环氧树脂适用于复合材料制备，可用于纤维增强复合材料的浸渍、涂覆等工艺。
高粘度的环氧树脂适用于需要较好粘接强度和封闭性能的工艺，如粘结、灌封等。
三、环氧树脂粘度的测量方法环氧树脂粘度的测量通常使用旋转粘度计进行，其原理是根据旋转粘度计在一定剪切应力下测量液体的粘度。
测量时，将环氧树脂样品加入旋转粘度计的测量槽中，然后通过旋转粘度计的旋转运动测量粘度。
根据测量结果，可以得到环氧树脂的粘度值。
四、环氧树脂粘度的影响因素环氧树脂的粘度受多种因素影响，主要包括温度、固体含量、固化剂种类等。
一般来说，随着温度的升高，环氧树脂的粘度会降低；固体含量的增加会使环氧树脂的粘度增加；不同种类的固化剂对环氧树脂的粘度也有一定的影响。
测试环氧树脂粘度标准
测试环氧树脂粘度标准环氧树脂是一种常用的粘合剂和涂料材料，其粘度标准是一个非常重要的参数。
环氧树脂的粘度主要受到温度、配方、固化剂种类和含量等多个因素的影响。
下面我将从不同角度回答你关于环氧树脂粘度标准的问题。
1. 粘度定义和测量方法：粘度是液体流动阻力的度量，常用的单位是帕斯卡秒（Pa·s）或者毫帕秒（mPa·s）。
测量环氧树脂粘度的方法有多种，常见的有旋转式粘度计和流变仪。
旋转式粘度计通过测量液体在旋转圆柱上的转动阻力来确定粘度，而流变仪则可以测量液体在不同剪切速率下的粘度，从而得到流变性能曲线。
2. 粘度标准的影响因素：环氧树脂的粘度受到多个因素的影响。
首先是温度，一般来说，温度越高，环氧树脂的粘度越低；反之，温度越低，粘度越高。
其次是配方，不同的配方会导致不同的粘度，例如树脂和固化剂的比例、添加剂的种类和含量等。
此外，固化剂的种类和含量也会对粘度产生影响，不同的固化剂会有不同的反应速率和粘度表现。
3. 粘度标准的应用：粘度标准在环氧树脂的生产和应用中起着重要的作用。
生产环氧树脂时，通过控制配方和加工条件，可以调整树脂的粘度，以满足不同的工艺要求。
在应用过程中，粘度标准可以用来评估树脂的流动性和涂覆性能，从而选择适合的工艺和设备。
此外，粘度标准还可以用于质量控制，确保产品的一致性和稳定性。
4. 粘度标准的行业规范：在环氧树脂行业中，有一些行业规范和标准对粘度进行了规定。
例如，ISO 2555标准规定了环氧树脂涂料的粘度测量方法和要求；ASTM D2196标准则规定了环氧树脂和固化剂混合物的粘度测量方法。
这些标准为环氧树脂的生产和应用提供了参考依据，保证产品的质量和性能。
综上所述，环氧树脂粘度标准是一个重要的参数，影响着树脂的流动性、涂覆性能和质量控制。
通过合理的配方和控制条件，可以调整树脂的粘度以满足不同的需求。
行业规范和标准为环氧树脂的生产和应用提供了准确的测量方法和要求，确保产品的质量和稳定性。
《涂料与粘合剂》教学大纲.doc
《涂料与粘合剂》教学大纲一、课程基本信息课程名称（中、英文）：《涂料与粘合剂》（Coatings and Adhesives）课程号（代码）：300043020课程类别：专业选修课学时：32 学分：2二、教学目的及要求《涂料与粘合剂》课程是应用化学、材料化学、高分子化学及其相近专业的一门选修课程，是在学生具备了必要的有机化学、无机化学、分析化学、物理化学、高分子化学等基础知识之后，选修的专业课。
它是以有机化学为基础，建立在高分子化学理论基础上的一门应用性质的科学。
《涂料与粘合剂》课程系统、全面地介绍涂料与粘合剂的理论知识和应用技术，主要研究涂料与粘合剂的组成与性能、反应原理、主要施工工艺以及与之相关的理论。
通过本门课程学习，首先应掌握主要涂料品种的反应原理，所用原料和配料比，影响形成反应的因素以及生产的操作工艺；其次应掌握一些特殊功能的涂料品种与一般的涂装技术基础；对所学涂料品种的性能测试方法和安全技术也应有一定的了解；此外了解各种粘合机理及常见的粘合剂。
培养学生从事涂料与粘合剂研究与开发工作的能力，为学生今后从事本专业的技术与科研工作打下必要的基础。
对毕业要求及其分指标点支撑情况：（1）毕业要求1，分指标点1.5（2）毕业要求2，分指标点2.2（3）毕业要求4，分指标点4.2三、教学内容（含各章节主要内容、学时分配，并以下划线或*等方式注明重点、难点）第一章绪论（3学时）简要介绍涂料的定义和作用，涂料的发展方向。
涂料的分类，涂料的命名、涂料的组成及各组分的作用，了解主要成膜物质、次要成膜物质、助成膜物质和挥发物质；涂料的物理成膜方式和化学成膜方式。
并使学生对本课程的学习内容和学习方法建立整体概念。
要点：涂料的定义涂料的作用涂料的分类和命名涂料的组成及各组分的作用涂料的成膜机理。
第二章酚醛树脂涂料（3学时）主要介绍以酚醛树脂作为主要成膜物质的涂料。
首先从理论上介绍酚醛树脂形成反应的原理，及影响酚醛树脂形成反应的因素，最后从工业的角度上介绍几种酚醛树脂涂料：包括原料配方和生产工艺。
环氧树脂牌号
环氧树脂是一种广泛用于涂料、粘合剂、复合材料和其他应用的高性能聚合物材料。
有许多不同的环氧树脂牌号和型号，每种都具有特定的化学成分、物理性质和应用领域。
以下是一些常见的环氧树脂牌号，这些牌号通常由制造商提供，并可能根据地区和市场的不同而有所不同：
1. **Epoxy 301**：这是一种通用的环氧树脂，用于涂料、胶粘剂、复合材料和绝缘材料等应用。
2. **Epoxy 330**：Epoxy 330是一种高温环氧树脂，通常用于高温胶粘剂和复合材料。
3. **Epoxy 505**：Epoxy 505是一种耐化学腐蚀的环氧树脂，通常用于化学设备和储罐的内衬。
4. **Epoxy 600**：Epoxy 600是一种高强度、高模量的环氧树脂，通常用于复合材料和结构应用。
5. **Epoxy 700**：Epoxy 700是一种低粘度、易于浸渍的环氧树脂，通常用于玻璃纤维增强材料的制造。
6. **Epoxy 8000系列**：这是一系列高性能环氧树脂，具有各种不同的特性，包括高温耐受性、电气绝缘性能等。
7. **Epoxy Novolac**：Epoxy Novolac是一种环氧树脂类型，具有耐化学品、高温和耐磨性能，通常用于化学工业和航空航天领域。
8. **Bisphenol-A Epoxy Resin**：这是一种常见的双酚A型环氧树脂，用于各种一般用途。
请注意，不同的制造商可能会使用不同的命名体系和牌号来描述其环氧树脂产品。
在选择适合特定应用的环氧树脂时，需要仔细查看制造商提供的技术数据表和规格，以确保其满足所需的性能和要求。
此外，环氧树脂的使用通常需要与硬化剂配合，以实现所需的性能特性。
环氧树脂注意事项
环氧树脂注意事项环氧树脂是一种常见的化学材料，广泛应用于涂料、粘合剂、复合材料等领域。
使用环氧树脂时需要注意以下事项：1. 保持环氧树脂干燥：环氧树脂在未固化之前对水分非常敏感，容易与水发生反应导致固化不完整或产生气泡等问题。
因此，在使用环氧树脂之前，应确保其充分干燥，并在施工过程中避免接触水分。
2. 避免浓度过高：在配制环氧树脂涂料或胶水时，应按照生产商建议的配比进行混合。
过高的树脂浓度可能会导致涂层过厚，固化不完全，影响最终产品的使用效果。
3. 注意环氧树脂的固化温度和时间：环氧树脂的固化过程是通过加热或添加固化剂来实现的。
在使用环氧树脂时，应留意固化温度和时间的要求，确保在正确的工艺条件下固化，以获得最佳的性能和效果。
4. 合理处理废弃物：环氧树脂在固化后会变得非常坚硬且难以降解，因此在使用过程中产生的废弃物应予以合理处理。
避免随意倾倒或排放到环境中，最好通过正规的方式进行回收或处置。
5. 注意环氧树脂的安全使用：环氧树脂对人体有一定的刺激性和过敏性，使用时应注意工作场所的通风和个人防护。
避免直接接触皮肤和眼睛，如果不慎接触到皮肤或眼睛，应立即用清水冲洗，并在需要时寻求医疗帮助。
6. 存储环氧树脂时避免曝光于阳光下：阳光中的紫外线有可能会对环氧树脂产生有害影响，如使其变色、变质等。
因此，在存储环氧树脂时，应避免曝光于阳光直射下，选择干燥、阴凉、通风的环境进行储存。
7. 避免与其他化学物质接触：环氧树脂在与某些化学物质（如酸、碱、有机溶剂等）接触时可能产生剧烈的化学反应，从而影响其性能和固化过程。
在使用环氧树脂时，应避免与这些化学物质接触，同时注意防护措施。
8. 使用前请详细阅读产品说明书：每种环氧树脂产品都有其特定的使用方法和注意事项，使用前应仔细阅读产品说明书，并按照说明进行操作。
如有任何疑问或不明之处，应及时咨询生产商或相关专业人士。
总之，使用环氧树脂需要遵循正确的工艺要求和注意事项，合理、安全地进行操作，以确保最终产品的质量和使用效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环氧树脂涂料与粘合剂
班级：10级材三姓名：刘其南学号：10432311
摘要：本文介绍环氧树脂涂料与粘合剂的发展现状及制备方法
关键词：环氧树脂涂料粘合剂
前言：环氧树脂胶粘剂（简称环氧胶粘剂或环氧胶）从1950年左右出现至今，仅仅只有50多年。
但是随着20世纪中叶各种胶粘理论的相继提出，以及胶粘剂化学、胶粘剂流变学和胶粘破坏机理等基础研究工作的深入进展，使胶粘剂性能、品种和应用有了突飞猛进的发展。
环氧树脂及其固化体系也以其独特的、优异的性能和新型环氧树脂、新型固化剂和添加剂的不断涌现，成为性能优异、品种众多、适应性广泛的一类重要的胶粘剂。
环氧类胶粘剂主要由环氧树脂和固化剂两大部分组成。
为改善某些性能，满足不同用途还可以加入增韧剂、稀释剂、促进剂、偶联剂等辅助材料。
由于环氧胶粘剂的粘接强度高、通用性强，曾有“万能胶”、“大力胶”之称，在航空、航天、汽车、机械、建筑、化工、轻工、电子、电器以及日常生活等领域得到广泛的应用。
环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。
环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。
由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。
由于环氧树脂具有较强的的粘结性能、力学性能优良、耐化学药品性、耐候性、电绝缘性好以及尺寸稳定等特点，它已经成为聚合物基复合材料的主要基体之一。
环氧树脂的固化体系主要由环氧树脂、固化剂、稀释剂、增塑剂、增韧剂、增强剂及填充剂组成，并且有以下特性。
（1）具有多样化的形式——各种树脂、固化剂、改性体系几乎可以适应各种要求，其范围可以从极低的黏度到高熔点固体。
（2）黏附力强——由于环氧树脂固有的极低羟基和醚键的存在，使其对各种物质具有突出的黏附力。
（3）收缩率低——环氧树脂和所有的固化剂的反应是通过直接合成来进行的，没有水或其他挥发性副产物放出。
环氧树脂与酚醛树脂、聚酯树脂相比，在其固化过程中只显示出很低的收缩率（小于2%）。
（4）力学性能——由于环氧树脂含有较多的极性基团，固化后分子结构较为紧密，所以固化后的环氧树脂体系具有优良的力学性能。
（5）化学稳定性——固化后的环氧树脂体系具有优良的耐碱性、耐酸性和耐溶剂性。
（6）电绝缘性能——固化后的环氧树脂体系在宽广的频率和温度范围内具有良好的电绝缘性能。
它们是一种具有高介电性能、耐表面漏电、耐电弧的优良绝缘材料。
（7）尺寸稳定性——上述的许多性能的综合使固化的环氧树脂体系具有突出的尺寸稳定性和耐久性。
（8）耐霉菌——固化环氧树脂体系耐大多数霉菌，可以在苛刻的热带条件下使用。
1、双组份室温固化水性环氧树脂涂料的制备
从环氧基和氨基化合物的反应入手，将环氧树脂、单氨基聚醚和聚乙二醇二缩水甘油醚混合反应合成反应型环氧树脂乳化剂，然后将乳化剂、环氧树脂和环氧稀释剂混合，在高速剪切下滴加去离子水，通过相反转法制备出了稳定的非离子型水性环氧树脂乳液。
通过红外光谱等表征方法研究了反应型环氧树脂乳化剂的反应条件和合成工艺，同时对影响水性环氧树脂乳液稳定性的因素和涂膜性能的因素进行了讨论。
当环氧基和胺氢的摩尔比为2︰1，聚乙二醇二缩水甘油醚的用量占环氧树脂质量的50～60%，单端氨基聚醚选用M-2070，所制备的乳化剂对环氧树脂的乳化性能最好；环氧树脂乳化剂的用量为占体系总质量的14～18%时，水性环氧树脂乳液具有较好的离心稳定性和热贮稳定性，也有较好的涂膜性能。
传统的环氧树脂固化剂在双组份室温固化水性环氧树脂涂料使用中存在很多弊病，如毒性大、适用期短、与环氧树脂相容性不好等。
为解决这些缺点，研究了一种室温固化水性环氧树脂固化剂的制备方法。
首先将液体环氧树脂、聚丙二醇二缩水甘油醚醚和双酚A混合，在催化剂作用下反应，生成中间产物，然后该中间产物和胺类反应，再减压蒸馏除去多余的胺和溶剂，最后将树脂冷却滴加去离子水，得到一种外观呈琥珀色或浅黄色的室温固化非离子型水性环氧树脂固化剂。
2、溶胶—凝胶法制备SiO2/环氧树脂涂料的制备
通过溶胶-凝胶法,以双酚A环氧树脂为基体,以TEOS为前驱体,并加入GPTEMS硅烷偶联剂制备纳米填充物,以期得到纳米粒子分散均匀的SiO2/环氧树脂涂料。
首先通过试验确定了SiO2/环氧树脂涂料的制备工艺,重点考察了催化剂用量、硅烷偶联剂用量和固化剂用量对涂膜性能的影响;按照优化工艺制备出不同配方的涂料,并较细致地研究了不同配方涂料的力学性能和防腐性能。
研究表明催化剂选用HCl,其用量为TEOS的质量的10%时涂膜的综合性能较好;固化剂选用低分子聚酰胺651,其用量为环氧树脂质量的40%时涂膜的力学性能最佳;涂料溶剂选用丙酮-丁醇-二甲苯混合溶剂,其用量为环氧树脂质量的20%时可以保证溶胶-凝胶法制备涂料的顺利进行,制得的涂料具有良好的施工性能。
实验表明硅烷偶联剂GPTMS对涂膜的性能影响显著,当其用量为TEOS质量的15%-20%时,可以得到综合性能良好的涂料。
3、水性环氧树脂涂料固化剂制备
通过对酰胺基胺类固化剂进行亲水性改性合成了一种固化性能优良的水溶性固化剂。
固化剂的反应性适中，与环氧树脂的相容性好，玻璃化温度较低是获得优异涂膜性能关键。
对于乳液型固化剂的合成路线，通过两种方法对水溶性固化剂进行疏水性改性，以期获得分散稳定的乳液型固化剂：1) 用疏水性封端剂对水溶性固化剂进行封端。
2) 采用疏水性更强的E-51环氧树脂作为扩链剂进行合成。
目前采用这两种方法均无法获得分散稳定的固化剂乳液。
4、光固化水性环氧树脂涂料
水性紫外光固化体系因其具有无污染、无毒性、无刺激性和安全生产等优点，是目前较为活跃的研究和开发领域，是面向二十一世纪的绿色环保产品。
用中分子量的环氧树脂E-20通过丙烯酸接枝聚合改性，制得分散性好的自乳化型环氧树脂接枝丙烯酸复合乳液。
并引入甲基丙烯酸缩水甘油酯(GMA)，制得在光引发剂作用下可以光固化的水性环氧树脂涂料。
在环氧树脂水性化的研究中，通过实验证明了此接枝反应主要发生在位于C~*上的叔碳氢上，通过对引发剂用量对反应接枝率的影响，单体用量对接枝产物水溶性的影响，接枝共聚反应温度的影晌，及中和剂等因素的研究，确定了适合的反应条件。
得到了理想的乳液的粒径
分布与形态，平均粒径为67.7nm。
在制备光固化水性环氧涂料的过程中，讨论了环氧开环和引入GMA的意义。
对GMA的量不同所引起的粒子形态、粒径分布以及漆膜的性能等作了分析。
并讨论了光引发剂对产品性能的影响。
最后得到综合性能优良的紫外光固化水性环氧树脂涂料。
5、含氟环氧树脂涂料的研制
由2,2-二(4-羟基苯)-1,1,1,3,3,3-六氟代丙烷和环氧氯丙烷制备环氧树脂的制备工艺以及树脂的性质和树脂到涂料的制备。
用IR、DSC等对树脂进行了表征与测试, 1.探索了一步法制备低分子含氟环氧树脂的制备工艺。
双酚AF和环氧氯丙烷在液碱作用下缩和成为双酚含氟环氧树脂以二次加碱为佳。
实验结果显示采用一步法的二次加碱方式制备含氟环氧树脂的最佳工艺是:双酚AF:环氧氯丙烷=1:10(摩尔比),NaOH的质量分数为28.157%,反应温度95℃,反应时间4.5 h,分2次缓慢滴加NaOH可得到环氧值为0.50的含氟双酚A低分子环氧树脂。
此含氟环氧树脂低分子环氧树脂不但可以用来作环氧树脂胶粘剂,而且可以用来制备分子量集中的中高分子量的环氧树脂。
2.探索了相转移催化法制备低分子含氟环氧树脂的制备工艺。
由双酚AF和环氧氯丙烷在催化剂作用下缩和制备低分子含氟双酚A环氧树脂的最佳工艺条件为:原料摩尔比为1:10;催化剂选择四乙基氯化铵;四乙基氯化铵用量为1%;反应温度为70℃;NaOH浓度选择为28.57%。
反应经5小时后,可得环氧值为0.53的低分子含氟环氧树脂。
该反应的收率为82%。
通过上述最佳反应条件的确定,在由含氟双酚AF和环氧氯丙烷在催化剂作用下缩和制备低分子含氟双酚AF环氧树脂时,可用一步法、相转移催化法制备,其中以相转移催化法为佳。
3.运用正交试验,确定采用相转移催化法由含氟双酚A和环氧氯丙烷在催化剂作用下缩和成为中高分子量含氟双酚AF环氧树脂的最佳条件为:原料摩尔比为1:1.6;反应温度为80℃,NaOH浓度选择为10%。
此时反应经5小时后,可得环氧值为0.160的高分子含氟环氧树脂,该反应的收率为92.5%。
经IR分析后,证明确实引进了氟原子,而由DSC热分析后,发现制备的含氟环氧树脂在热性能方面确实因为氟原子的引进有了较大的提高。
4.含氟环氧树脂通过涂料配方设计后,制备出含氟环氧涂料,将其与普通环氧树脂涂料进行对比可以发现:以改性后的含氟环氧树脂为基料的含氟环氧漆膜的附着力、柔韧性、耐磨性、耐蚀性、耐溶剂性与普通环氧树脂性质相比均有所提高。
可以预测,如果在含氟环氧树脂漆中加入其他功能性填充料制备成色漆,则改性后的含氟环氧涂料有可能广泛运用于化工厂、炼油厂、油罐衬里、地板漆、船舶厂、造纸厂、机械表面处理、水处理厂及航空航天等各种场合。
