离心式压缩机防喘振控制设计讲解

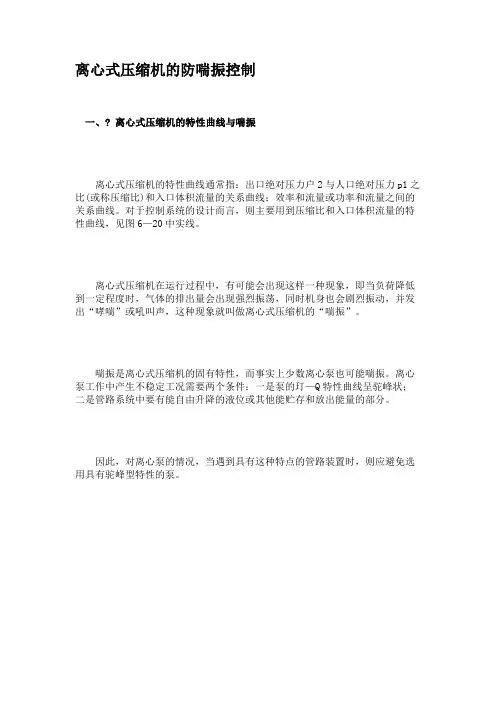

离心式压缩机的防喘振控制
离心式压缩机的防喘振控制一、? 离心式压缩机的特性曲线与喘振离心式压缩机的特性曲线通常指：出口绝对压力户2与人口绝对压力p1之比(或称压缩比)和入口体积流量的关系曲线；效率和流量或功率和流量之间的关系曲线。
对于控制系统的设计而言，则主要用到压缩比和入口体积流量的特性曲线，见图6—20中实线。
离心式压缩机在运行过程中，有可能会出现这样一种现象，即当负荷降低到一定程度时，气体的排出量会出现强烈振荡，同时机身也会剧烈振动，并发出“哮喘”或吼叫声，这种现象就叫做离心式压缩机的“喘振”。
喘振是离心式压缩机的固有特性，而事实上少数离心泵也可能喘振。
离心泵工作中产生不稳定工况需要两个条件：一是泵的玎—Q特性曲线呈驼峰状；二是管路系统中要有能自由升降的液位或其他能贮存和放出能量的部分。
因此，对离心泵的情况，当遇到具有这种特点的管路装置时，则应避免选用具有驼峰型特性的泵。
?对离心压缩机，由于它的性能曲线大多呈驼峰型，并且输送的介质是可压缩的气体，因此，只要串联着的管路容积较大，就能起到贮放能量的作用，故发生不稳定跳动的工作情况便更为容易。
连接离心式压缩机不同转速下的特性曲线的最高点，所得曲线称喘振极限线，其左侧部分称为喘振区，如图6—20中阴影部分。
喘振情况与管网特性有关。
管网容量越大，喘振的振幅越大，而频率越低；管网容量越小，则相反。
二、? 引起喘振的因素如上所述，当离心式压缩机的负荷减小到一定程度时，会造成压缩机的喘振，这是引起喘振的最常见因素。
除此之外，被压缩气体的吸入状态，如分子量、温度、压力等的变化，也是造成压缩机喘振的因素。
吸入压力的变化，会影响压缩机的实际压缩比。
当吸人压力》l降低，所需压缩比增大，压缩机易进入喘振区。
对于吸人气体的分子量变化，压缩机特性曲线的改变情况如图6—21所示。
图中清楚地表明，在同样的吸入气体流量QA下，分子量大，压缩机易进入喘振区。
当吸人气体温度变化时，它的特性曲线将如图6—22所示。
离心式压缩机防喘振控制措施分析
离心式压缩机防喘振控制措施分析摘要：在化工企业生产过程中，离心式压缩机有着十分重要的作用和地位，其有着排气压力在，输送流量小的优势，但其在具体运行过程中也存在一定缺陷问题。
如喘振问题，发生喘振对压缩机会造成极大危害，所以，需要采取有效防控措施，以确保压缩机得以安全、稳定地运行。
有鉴于此，下文在充分结合相关文献研究以及自己多年工作实践经验情况下，先是对离心式压缩机喘振问题的成因展开了认真分析，进而探讨了几点离心式压缩机喘振防控的有效措施，以供借鉴。
关键词：离心式压缩机；防喘振；控制措施一、探析离心式压缩机发生喘振的原因通常生产装置运行中的压缩机在运作时，如果受到外部因素影响而致使流量减小并达到Qmin值时，则会致使压缩机流道发生旋转脱离问题。
如果气量继续减少，那么压缩机叶轮整体流道就会形成气体旋涡区，而此时压缩机出口压力则会发生及时降低。
而与此同时，与压缩机出口相互连接的管网系统压力并不断立刻降低，且管网内气体还会倒流到压缩机内。
当管网内压力比压缩机出口排气压力小时，气体就会停止倒流，此时压缩机就会向管网内进行排气。
但由于进气量不够，当压缩机出口管网恢复到一定压力时流道内就会发生旋涡。
在这种循环下，机组和管道内流量也会随着之出现周期性变化，机器进出口压力也会引发较大幅度脉动。
另外，因气体压缩机进出口部位发生倒流，与此同时还会有较大周期性气流声响以及大幅度振动现象。
喘振是离心式压缩机自身所固有的一种特性，其发生喘振的原因通常可以在对象特性方面找出来。
因压缩机压缩比和流量曲线上存在一个交点，当其在右面曲线上进行作业时，压缩机是处于稳定状态的。
如在曲线左面低流量范围内作业时，会受到气体所具有的可压缩性特征影响，而出现不稳定。
而如果流量降低到喘振线时，倘若压缩比降下，那么流量就会继续减少；再加上输出管线气体压力要比压缩机出口压力大，所以，已经被压缩气体就会迅速倒流到压缩机内，随后管线内压力会进一步减小，进而会致使气体流动方向发生反转，并最终引发周期性喘振。
离心式压缩机的防喘振控制设计探讨
离心式压缩机的防喘振控制设计探讨摘要：离心式压缩机的防喘振控制设计需要把握安全下限值设定、防喘振控制阀设计、出口管线布置设计。
为了提高离心式压缩机的防喘振控制效率，本文从健全防喘振系统警报机制、加大检测与调控压力、开发远程控制功能、科学设计机器参数等方面探讨，节约资源，提高工作效率。
关键词：离心式压缩机；喘振；控制设计工业快速发展，广泛应用了离心式压缩机[1]。
电脑上压缩机工作中受到分子量与温度变化影响与管理应用不当的影响容易出现振喘问题，威胁了机器的安全性、使用寿命及工作效率等等。
因此，设计人员应把握防喘振控制设计要点，从多个方面做好离心式压缩机的防喘振控制工作，保障机器的正常运行。
1离心式压缩机的防喘振控制设计要点1.1安全下限值设定设定安全下限值时其对防喘振阀的启动产生直接的影响。
由此可见，压缩机防喘振控制中安全下限值是相当关键的因素。
一般来说，工作人员可以通过可变极限流量与固定极限流量设定压缩机入口流量的安全下限值。
通过固定极限流量控制压缩机入口位置的流量值在固定值之上，避免压缩机的工作点误入喘振区。
设置固定极限流量并不复杂，防喘振具有投资少，可靠性强的特点，主要用于转速变化范围小与固定转速范围很小的压缩机。
若压缩机在转速较低的范围内运行，受到流量安全裕度较大的影响，可能浪费大量的能源[2]。
而要想降低压缩机能量损耗，可以设置可变式防喘振极限流量，设置压缩机入口流量的安全下限值。
若压缩机出现负荷波动，需要调节转速则可以使用此方法。
1.2防喘振控制阀设计设计防喘振控制阀时需要满足几个问题：一是针对可能发生的最大波动具有良好的防喘振效果；二是确保压缩机性能曲线上的操作的所有区域均具有良好的防振喘保护效果；三是控制防喘振最大流量值时比保证在稳定操作的前提下预防喘振流量更大；四是设计防喘流通能力时要全面规避压缩机进入阻塞区；五是从可控角度分析时需要控制降低防喘振阀的尺寸。
1.3出口管线布置设计设置压缩机出口管线时压缩机系统地可控性一定程度上受到影响。
离心式压缩机喘振的危害及防喘振控制
离心式压缩机喘振的危害及防喘振控制摘要：本文就天然气液化（LNG）过程中冷剂压缩机（离心式压缩机）有关防喘振方面的相关内容展开了探讨，主要就喘振机理、影响因素、危害及判断，防喘振控制以及发生喘振时的处理措施进行了分析。
关键词：离心式压缩机喘振压缩机运行中一个特殊现象就是喘振，防止喘振是压缩机运行中极其重要的问题。
在运行时，喘振的迹象一般是首先流量大幅度下降，压缩机排量显著降低，出口压力波动，压力表的指针来回摆动，机组发生强烈振动并伴有间断低沉的吼声，好像人在咳一般。
判断喘振除了凭人的感觉外，还可以根据仪表和运行参数配合性能曲线查出。
一、喘振的危害及判断1.喘振的危害喘振现象对压缩机十分有害，主要表现在以下几个方面：①喘振时由于气流强烈的脉动和周期性振荡，会使供气参数（压力、流量等）大幅度地波动，破坏了工艺系统的稳定性。
②会使叶片强烈振动，叶轮应力大大增加，噪声加剧。
③引起动静部件的摩擦与碰撞，使压缩机的轴产生弯曲变形，严重时会产生轴向窜动，碰坏叶轮。
④加剧轴承、轴颈的磨损，破坏润滑油膜的稳定性，使轴承合金产生疲劳裂纹，甚至烧毁。
⑤损坏压缩机的级间密封及轴封，使压缩机效率降低，甚至造成爆炸、火灾等事故。
⑥影响与压缩机相连的其他设备的正常运转，干扰操作人员的正常工作，使一些测量仪表仪器准确性降低，甚至失灵。
一般机组的排气量、压力比、排气压力和气体的密度越大，发生的喘振越严重，危害越大。
2.喘振的判断由于喘振的危害较大，操作人员应能及时判别，压缩机的喘振一般可从以下几个方面判别：①听测压缩机出口管路气流的噪声。
当压缩机接近喘振工况时，排气管道中会发生周期性时高时低“呼哧呼哧”的噪声。
当进入喘振工况时，噪声立即增大，甚至出现爆音。
②观测压缩机出口压力和进口流量的变化。
喘振时，会出现周期性的、大幅度的脉动，从而引起测量仪表指针大幅度地摆动。
③喘振时，机体、轴承的振动振幅显著增大，机组发生强烈的振动[2]。
浅谈离心式压缩机的防喘振控制
浅谈离心式压缩机的防喘振控制摘要：受到大环境的影响，流量大幅度下降，压缩机排量逐渐减小，并对出口造成压力波动，导致机组整体发生强烈振动，同时会产生低吼声，就像人咳嗽一般，这种现象叫喘振，其会对离心式压缩机造成一定的危害，轻则导致离心式压缩机无法正常运行，而重则会引发爆炸甚至火灾等灾害，严重危害附近工作人员的生命安全，而造成离心式压缩机喘振的故障原因多半是由于扩压器腐蚀或磨损，进气温度过高，叶轮扩压器等中间存在缝隙，叶轮磨损或存在附着物，都会导致离心式压缩机出现喘振现象，而通过对离心式压缩机展开防喘振控制并加强故障诊断系统的有效应用，可以有效对喘振故障进行预防并展开科学治理。
关键词：离心式压缩机；防喘振；控制引言在离心式压缩机应用范围不断扩大的情况下，离心式压缩机已经成为空分行业制氧、制氮的主要设备，一旦离心式压缩机在应用过程中发生喘振现象，将会影响制氧、制氮的正常产量，也会降低压缩机使用寿命。
因此相关工作应该重点分析导致离心式压缩机出现喘振问题的基本原因，有针对性地设计一些问题预防措施，能够在提高离心式压缩机运行质量的基础上，有助于提升离心式压缩机的运行安全性。
1离心式压缩机出现的喘振问题1.1扩压器腐蚀或磨损而造成离心式压缩机出现喘振的原因具有多种因素，而扩压器受到腐蚀或磨损就是其中一种，离心式压缩机体积较小，结果相对来说比较简单，但同时排放量极大，效率较高，且不受润滑油污染，在我国生产活动当中得以广泛使用，并取得了显著的应用效果，但扩压机内部磨损或腐蚀一直没有得到很好地解决，而且由于磨损与腐蚀是扩压器运行的必然现象，无法做到彻底杜绝，扩压器是离心式压缩机内部的重要组成部分，所以在一定程度上降低叶轮压出气体的流速，提高气体压力，而扩压器一旦发生磨损和腐蚀，就无法正确地发挥效用提高气体压力，从而引发离心式压缩机产生喘振故障。
在面对这项原因时需要工作人员定期对扩压器进行检修，对扩压器腐蚀或磨损部位进行及时更换或修复并做好一系列的防腐措施。
离心式压缩机的防喘振控制
离心式压缩机的防喘振控制离心式压缩机是一种常见的工业设备，广泛应用于制冷、空调、石化、化工和能源等领域。
但离心式压缩机在高速旋转过程中，易发生喘振现象，严重影响设备的可靠性和运行效率。
因此，实现离心式压缩机的防喘振控制，成为压缩机研发领域的热门话题。
喘振的概念和机理喘振是指机械系统在一定运行工况下，出现自激振动和自我放大的现象。
具体表现为设备发出高频噪声、振幅剧烈震动、设备受到损坏等。
离心式压缩机的喘振主要由两种类型引起，分别是稳定喘振和非稳定喘振。
稳定喘振是指设备在一定工况下，由于颤振力和阻尼力平衡不稳定而发生振动。
非稳定喘振则是指由于系统参数的变化而导致的振动，如流量、压力、转速等。
喘振的机理比较复杂，通常是由流体特性、机械特性和控制策略等多个因素综合作用形成。
针对离心式压缩机，具体原因如下：•离心式压缩机转子和静子间的流体动力学作用•离心式压缩机转子的惯性力和弹力•离心式压缩机流量的变化导致的系统不稳定防喘振的控制为了防止离心式压缩机的喘振，降低因喘振而引起的振动、噪声、能耗和设备损坏等问题，可以采用以下控制策略：转子动平衡离心式压缩机转子的动平衡是减少振动和噪声的有效措施。
动平衡可以通过加装质量均匀化转子重量分布，减少旋转惯量差异，使转子自身的振动减少。
减弱单元耦合离心式压缩机中存在转子和静子的相互作用，转子运转时的振动会将振动传递到静子中，同时静子的反作用力也会反过来影响转子。
因此，为了减小单元之间的耦合作用，需要采用合适的材料和合理的结构设计。
控制喘振频率喘振频率是指转子和压气机系统之间的谐振频率。
为了控制喘振，可以借助传感器、控制系统和信号处理技术，实时检测喘振频率，调节系统工况，减小喘振频率。
同时还可以采用创建额外的泄放卡止或捆绑物来改变系统频率。
控制驱动力离心式压缩机喘振的发生和发展与外界激励力有关。
为了降低驱动力，需要在系统中加入有阻尼的弹簧，将外部力矩转换为电信号或机械压力信号，并将信号传输到控制系统中，调节工况，实现防喘振。
离心式压缩机防喘振控制设计
1 概述1.1压缩机喘振及其危害压缩机运行中一个特殊现象就是喘振。
防止喘振是压缩机运行中极其重要的问题。
许多事实证明，压缩机大量事故都与喘振有关。
喘振所以能造成极大的危害，是因为在喘振时气流产生强烈的往复脉冲，来回冲击压缩机转子及其他部件；气流强烈的无规律的震荡引起机组强烈振动，从而造成各种严重后果。
喘振会造成转子大轴弯曲；密封损坏，造成严重的漏气，漏油；喘振的出现轻则使压缩机停机，中断生产过程造成经济损失，重则造成压缩机叶片损坏，造成人员伤害；喘振使轴向推力增大，烧坏止推轴瓦；破坏对中与安装质量，使振动加剧；强烈的振动可造成仪表失灵；严重持久的喘振可使转子与静止部分相撞，主轴和隔板断裂，甚至整个压缩机报废。
1.2喘振的工作原理及防治压缩机在运行中，当管路系统阻力升高时，流量将随之减小，有可能降低到允许值以下。
防喘振系统的任务就是在流量降到某一安全下限时，自动地将通大气的放空阀或回流到进口的旁通阀打开，增大经过空压机的流量，防止进入喘振区。
取流量安全下限作为调节器的规定值。
当流量测量值高于规定值时，放空阀全关：当测量值低于规定值时，调节器输出信号，将放空阀开启，使流量增加。
压缩机工作效率高，在正常工况条件下运行平稳，压缩气流无脉动，对其所输送介质的压力、流量、温度变化的敏感性相对较大，容易发生喘振造成严重事故。
所以应尽力防止压缩机进入喘振工况。
喘振现象是完全可以得到有效控制的，如图（1）所示，根据离心压缩机在不同工况条件下的性能曲线，只要我们把压缩机的最小流量控制在工作区（控制线内），压缩机即可正常工作。
喘振的标志是一最小流量点，低于这个流量即出现喘振。
因此需要有一个防止压缩机发生喘振的控制系统，限制压缩机的流量不会降低到这种工况下的最低允许值。
即不会使压缩机进入喘振工况区域内。
图1压缩机性能曲线与防喘振控制原理图压缩机的防喘振条件为：△P≥a（p2±bp1）式中：△p——进口管路内测量流量的孔板前后压差p1——进口处压力p2——出口处压力a、b——与压比、温度、孔板流量计的孔板系数有关的参数,可通过热工计算机和实验取得。
第一章离心压缩机防喘振控制
4.2 离心压缩机防喘振控制4.2.1 离心压缩机的喘振1．离心压缩机喘振现象及原因离心式压缩机在运行过程中，可能会出现这样一种现象，即当负荷低于某一定值时，气体的正常输送遭到破坏，气体的排出量时多时少，忽进忽出，发生强烈震荡，并发出如同哮喘病人“喘气”的噪声。
此时可看到气体出口压力表、流量表的指示大幅波动。
随之，机身也会剧烈震动，并带动出口管道、厂房震动，压缩机会发出周期性间断的吼响声。
如不及时采取措施，将使压缩机遭到严重破坏。
例如压缩机部件、密封环、轴承、叶轮、管线等设备和部件的损坏，这种现象就是离心式压缩机的喘振，或称飞动。
下面以图4.2-1 所示为离心压缩机的特性曲线来说明喘振现象的原因。
离心压缩机的特性曲线显示压缩机压缩比与进口容积流量间的关系。
当转速一定时，曲线上点有最大压缩比，对应流量设n c 为，该点称为喘振点。
如果工作点为点，要P Q B 求压缩机流量继续下降，则压缩机吸入流量，工作点从点突跳到点，压缩机出P Q Q <C D 口压力从突然下降到，而出口管网压力仍为C PD P ，因此气体回流，表现为流量为零 同时管网压力 图4.2-1 离心压缩机的特性曲线C P 也下降到，一旦管网压力与压缩机出口压力相等，压缩机由输送气体到管网，流量达到D P 。
因流量大于点的流量，因此压力憋高到，而流量的继续下降，又使压缩机A Q A Q B B P 重复上述过程，出现工作点从的反复循环，由于这种循环过程极B A D C B →→→→迅速，因此也称为“飞动”。
由于飞动时机体的震动发出类似哮喘病人的喘气吼声，因此，将这种由于飞动而造成离心压缩机流量呈现脉动的现象，称为离心压缩机的防喘振现象。
2．喘振线方程喘振是离心压缩机的固有特性。
离心压缩机的喘振点与被压缩机介质的特性、转速等有关。
将不同转速下的喘振点连接，组成该压缩机的喘振线。
实际应用时，需要考虑安全余量。
喘振线方程可近似用抛物线方程描述为：（4.2-θ2121Q b a p p +=1）式中，下标1表示入口参数；、、分别表示压力、流p Q θ量和温度；是压缩机系数，由压缩机厂商提供。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图2-2固定极限流量
可变极限流量法：如图2-3所示。是设置极限流量跟随着转速而变的一种防喘振控制。
图2-3可变极限流量控制
2.2所选控制方案介绍
针对本课题，我选择固定极限流量单回路防喘振控制方案。该方案的策略假设在最大转速下，压缩机的喘振点流量为Qp（已经考虑了安全余量），如果能够使压缩机入口流量总是大于该临界流量Qp就能保证压缩机不发生喘振。控制方案是当入口流量小于该临界流量Qp时，打开旁路控制阀，使出口的部分介质返回到入口，直到使入口流量大于Qp为止。图2-4所示为固定极限流量防喘振控制系统的结构示意图。
1.2喘振的工作原理及防治
压缩机在运行中，当管路系统阻力升高时，流量将随之减小，有可能降低到允许值以下。防喘振系统的任务就是在流量降到某一安全下限时，自动地将通大气的放空阀或回流到进口的旁通阀打开，增大经过空压机的流量，防止进入喘振区。取流量安全下限作为调节器的规定值。当流量测量值高于规定值时，放空阀全关：当测量值低于规定值时，调节器输出信号，将放空阀开启，使流量增加。压缩机工作效率高，在正常工况条件下运行平稳，压缩气流无脉动，对其所输送介质的压力、流量、温度变化的敏感性相对较大，容易发生喘振造成严重事故。所以应尽力防止压缩机进入喘振工况。喘振现象是完全可以得到有效控制的，如图（1）所示，根据离心压缩机在不同工况条件下的性能曲线，只要我们把压缩机的最小流量控制在工作区（控制线内），压缩机即可正常工作。喘振的标志是一最小流量点，低于这个流量即出现喘振。因此需要有一个防止压缩机发生喘振的控制系统，限制压缩机的流量不会降低到这种工况下的最低允许值。即不会使压缩机进入喘振工况区域内。
ⅰ.作为被控变量，其信号最好能够直接测量获得，并且测量和变送环节的滞后也要比较小；
ⅱ.若被控变量信号无法直接获取，可选则与之有单值函数关系的间接参数作为被控变量；
1概述
1.1压缩机喘振及其危害
压缩机运行中一个特殊现象就是喘振。防止喘振是压缩机运行中极其重要的问题。许多事实证明，压缩机大量事故都与喘振有关。喘振所以能造成极大的危害，是因为在喘振时气流产生强烈的往复脉冲，来回冲击压缩机转子及其他部件；气流强烈的无规律的震荡引起机组强烈振动，从而造成各种严重后果。喘振会造成转子大轴弯曲；密封损坏，造成严重的漏气，漏油；喘振的出现轻则使压缩机停机，中断生产过程造成经济损失，重则造成压缩机叶片损坏，造成人员伤害；喘振使轴向推力增大，烧坏止推轴瓦；破坏对中与安装质量，使振动加剧；强烈的振动可造成仪表失灵；严重持久的喘振可使转子与静止部分相撞，主轴和隔板断裂，甚至整个压缩机报废。
管网的特性曲线和压缩机的特性曲线的交点恰好能满足上述要求，这就是压缩机和管网的联合运行点，如图2-1中的A点和B点。
图2-1压缩机和管需要时工作转速下的吸入流量大于喘振点的流量Qp就可以了。因此，当所需的流量小于喘振点的流量时，如生产负荷下降时，需要将出口的流量旁路返回到入口，或将部分出口介质放空，以增加入口流量。满足大于喘振点流量的控制要求最基本的控制方法是最小流量极限控制，这种方法又分为两种：固定极限流量和可变极限流量。
图2-4固定极限流量防喘振控制系统
表2-1固定极限流量控制项目表
项目
旁路流量控制
固定极限流量防喘振控制
监测点位置
来自管网或送入管网的流速
压缩机的入口流量
控制方法
控制出口流量，流量过大时开旁路阀
控制入口流量，流量过小时开旁路阀
正常时阀的开度
正常时，控制阀有一定开度
正常时，控制阀关闭
积分饱和
正常时，偏差不会长期存在，无积分饱和
图2-5单回路控制系统方框图
2.4被控变量的选择
在一个生产过程中，可能发生波动的工艺变量很多，但并非对所有的变量都要加以控制。一个化工厂的操作控制大体上可以分为三类，即物料平衡控制和能量平衡控制、产品质量或成分控制、限制条件或软限保护的控制。因而在进行自动控制系统设计时，应深入了解工艺过程，找出对稳定生产、对产品的产量和质量、对确保经济效益和安全生产有决定性作用的工艺变量，或者人工操作过于频繁、紧张，难以满足工艺要求的工艺变量，作为被控变量来设计自动控制系统。这里提出几个选择的基本原则。
图1-2喘振区域的界定办法
2整体控制方案的确定
2.1压缩机防喘振控制系统阐述
通常把为输送气体连接压缩机的管道、容器等全套设备，包括进、排气管线，称为管网。压缩机进口气体压力为风，经过压缩机增压至肌，经过管道排出，压力下降到肌。压缩机的输气量GD和管网的流量GR相等，或者说压缩机的排气压力等于管网的进口压力肌，压缩机和管网就能稳定运行，即GD=GR或PD=PR。
偏差长期存在，存在积分饱和问题
2.3单回路控制系统
在现代工业生产装置自动化过程中，即使在计算机控制获得迅速发展的今天，单回路控制系统仍在非常广泛的应用。据统计，在一个年产30万吨合成氨的现代化大型装置中，约有85%的控制系统是单回路控制系统。所以，掌握单回路控制系统的设计原则应用对于实现过程装置的自动化具有十分重要的的意义。单回路控制系统的特点是结构简单，投资少，易于调整，投运，又能满足一般生产过程的工艺要求。单回路控制系统一般由被控过程WO(s)、测量变送器Wm(s)、调节器Wc(s)和调节阀Wv(s)等环节组成，如图2-5所示为单回路控制系统的基本结构框图。
图1-1压缩机性能曲线与防喘振控制原理图
压缩机的防喘振条件为：△P≥a（p2±bp1）
式中：△p——进口管路内测量流量的孔板前后压差
p1——进口处压力
p2——出口处压力
a、b——与压比、温度、孔板流量计的孔板系数有关的参数,可通过热工计算机和实验取得。
1.3喘振区域的确定
压缩机性能曲线表示出口压力随气体流量而变化的曲线；管网特性曲线是管道进口压力随气体流量而变化的曲线。两条曲线的交点是压缩机的工作点，工作点的横坐标是气体流量，纵坐标是实际排气压力，如图2中，驼峰的最高点K，凡是压缩机工作点位于K点以右的下降部分，为稳定工作区，工作点位于K点以左的曲线下降部分为喘振区。
