电磁隔膜计量泵5大优点就是选择的理由
隔膜计量泵
1/3/.25 1/3/.25 1/3/.25 1/3/.25 1/3/.25 1/3/.25 1/3/.25 1/2/.37 1/3/.25 1/2/.37 1/3/.25 1/2/.37 1/3/.25 1/2/.37 3/4/.56 1/2/.37 3/4/.56 1/.75 1.5/1.12 1/.75 1.5/1.12
Metriflow MF系列—尺寸规格
装船重量 (近似重量)
电机马力
1/3 1/2 泵本体
单缸
64lbs. 68lbs. 51lbs.
双杆
82lbs. 86lbs. 69lbs.
转轴注释:
齿轮箱轴为5/8英寸外径，并可延伸 到 13/16 英 寸。半 圆 键 的 供 应 需 要 3/16英寸x3/32 英寸耦合槽。 管道连接：
2.MF系列：11种型号，流量范围为5到75加仑小时 （19-340升/小时），分为单，双，三，四缸化工 泵。
3.MH系列：5种型号，流量范围为96到180加仑小时 （363-681升/小时）分为单，双缸化工泵。
结构坚固
Madden计量泵属于高负荷工业级别，它使用了工业 标准的56框架电动机和蜗轮装置来产生抽吸功率， 同时它的设计也保证了多年性能的稳定性。泵采用 了重型铝制齿轮箱和铸造泵体，精密的设计和螺栓 安装。接触液体的材质选用了抗腐蚀材料。很厚的 加强型尼龙隔膜提供高效的抽吸动力。工业级56机 架电动机可满足各种封闭和电源供给要求。
是一个特别重要的功能，在抽取有害液体时可以防止它对泵、人员和环境的损害。 2
结构特点 - MF系列
1.轴承盖——包括自我润滑锥滚子轴承
2.进油管——提供持续的轴承润滑油供应
3.传动轴——合金钢制成，精密的整体机械蜗杆传 动齿轮
数字隔膜计量泵特点
数字隔膜计量泵特点
数字隔膜计量泵是一种先进的流体计量设备，具有以下特点： 1. 数字化控制：采用数字化控制技术，精度高、稳定性好，可实现精确的流量控制。
2. 自动化控制：可实现自动化控制，可根据设定的参数自动调整工作状态，提高生产效率。
3. 双向流量控制：可实现双向流量控制，具有正反向流量计量功能，可满足不同工艺的需求。
4. 高精度计量：具有高精度计量功能，流量精度可达0.5%。
5. 高耐腐蚀性：隔膜泵内部材质可选择不同耐腐蚀材料，适用于各种腐蚀性介质。
6. 无泄漏设计：隔膜式结构，无泄漏设计，可避免污染环境和浪费介质。
7. 低噪声：采用低噪声设计，操作时噪声小，不影响生产环境。
8. 易维护：可拆卸式结构，易于维护和清洗。
数字隔膜计量泵具有高精度、自动化控制、双向流量计量、耐腐蚀等特点，是现代生产中不可缺少的重要设备。
- 1 -。

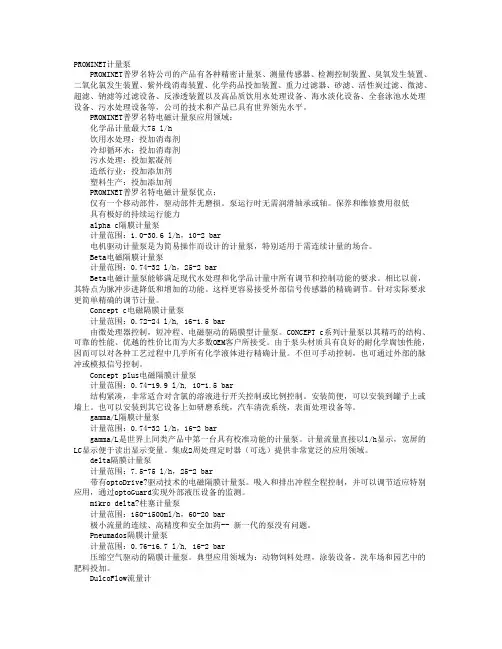

PROMINET计量泵
PROMINET计量泵PROMINET普罗名特公司的产品有各种精密计量泵、测量传感器、检测控制装置、臭氧发生装置、二氧化氯发生装置、紫外线消毒装置、化学药品投加装置、重力过滤器、砂滤、活性炭过滤、微滤、超滤、钠滤等过滤设备、反渗透装置以及高品质饮用水处理设备、海水淡化设备、全套泳池水处理设备、污水处理设备等，公司的技术和产品已具有世界领先水平。
PROMINET普罗名特电磁计量泵应用领域：化学品计量最大75 l/h饮用水处理：投加消毒剂冷却循环水：投加消毒剂污水处理：投加絮凝剂造纸行业：投加添加剂塑料生产：投加添加剂PROMINET普罗名特电磁计量泵优点：仅有一个移动部件，驱动部件无磨损。
泵运行时无需润滑轴承或轴。
保养和维修费用很低具有极好的持续运行能力alpha c隔膜计量泵计量范围：1.0-30.6 l/h，10-2 bar电机驱动计量泵是为简易操作而设计的计量泵，特别适用于需连续计量的场合。
Beta电磁隔膜计量泵计量范围：0.74-32 l/h，25-2 barBeta电磁计量泵能够满足现代水处理和化学品计量中所有调节和控制功能的要求。
相比以前，其特点为脉冲步进降低和增加的功能。
这样更容易接受外部信号传感器的精确调节。
针对实际要求更简单精确的调节计量。
Concept c电磁隔膜计量泵计量范围：0.72-24 l/h, 16-1.5 bar由微处理器控制，短冲程、电磁驱动的隔膜型计量泵。
CONCEPT c系列计量泵以其精巧的结构、可靠的性能、优越的性价比而为大多数OEM客户所接受。
由于泵头材质具有良好的耐化学腐蚀性能，因而可以对各种工艺过程中几乎所有化学液体进行精确计量。
不但可手动控制，也可通过外部的脉冲或模拟信号控制。
Concept plus电磁隔膜计量泵计量范围：0.74-19.9 l/h, 10-1.5 bar结构紧凑，非常适合对含氯的溶液进行开关控制或比例控制。
安装简便，可以安装到罐子上或墙上。
隔膜计量泵简介
泵头部分无需任何冷却装置，不会产生高温现象。
最高工作压力可达40MPa。
泵的单向阀采用平板阀，解决了高压状况下单向阀的卡死 现象。 易损件（隔膜，柱塞密封填料）更换周期不少于一年。 操作简便，维护工作量少。
三、隔膜泵的结构组成
电动机（功率分别1.5kw,2.2kw,4kw）。 传动调量箱。包括减速机构、N形曲轴连杆机构和行程调 节机构。 内循环压力平衡系统。分为液压腔和介质腔两部分。液压 腔由缸体、补油阀、二阀组及油池组成；介质腔由泵头、 护膜板、膜片和单向阀等组成。
四、隔膜式计量泵的工作原理
计量泵工作原理（见图1）
吸液过程: 电机经联轴器与蜗杆联接、并带动蜗轮、N轴运转，N
轴通过连杆带动柱塞作往复运动。当柱塞向后移动时，液
压腔内产生负压，使膜片向后挠曲变形，介质腔容积增大，
此时出口单向阀关闭，进口单向阀打开，介质进入泵头介
质腔内，柱塞至后止点时，泵头的吸液过程结束。
型 号 L) 1.5
电机功率 (KW)
2.2 4
进出 口径 (mm)
排 出 压 力 (MPa) 2JM-ZB38/32(35)(40) 2JM-ZB76/32(35)(40) 2JM-ZB126/(25)(30) 2JM-ZB144/(25)(30) 38 76 126 144 32 32 25 25 35 35 30 30 40 40 12
六、隔膜泵的启用与停用操作
（三）泵进口管道上装有流量表，一边转动调节器手柄，一
边观察流量表读数，即可十分方便地标定泵的流量或将泵
的流量调至所需值。
流 量 调 节 器 外 形 图
调节器外套
2
1
0
普罗名特计量泵选型及常见问题
普罗名特计量泵选型及常见问题普罗名特计量泵选型及常见问题术支持>>应用指导技术专题常用单位换算表普罗名特计量泵选型及常见问题概要恰当地选择计量泵都需要哪些信息?1. 被计量液体的流量。
2. 被计量液体的主要特性，例如化学腐蚀性、黏度和比重等。
3. 系统的背压。
4. 合适的吸升高度。
5. 需要的其他选项，如模拟量控制、脉冲量控制、流量监视和定时器。
电磁驱动计量泵有哪些主要优势?电磁驱动计量泵只有一个运动部件—电枢轴。
通常来讲，运动部件越少则计量泵工作越可靠。
计量泵非常适合于低流量、低压力工作场合，并且在供电电压波动时有良好的补偿作用。
与固定频率、改变冲程长度的计量泵相比较, 固定冲程长度、改变频率的计量泵有哪些优势? 通过校正，每一个冲程的投加量是已知的。
因此总的投加量可以通过计算得出(投加量=每冲程投加量*频率)。
总投加量与频率成线性关系(50 % 频率 = 50 % 投加量) 。
通过外部的脉冲或模拟量控制，投加量可以在一秒钟之内从最小调到最大。
另外它比电机驱动的冲程长度调节成本要低的多。
如何使用计量泵的性能曲线图?1. 找到与所选用的计量泵相应的性能曲线图。
2. 在下面的图表中标示出当前的背压。
3. 确定修正因数，取以bar为单位的背压值，向上延伸至曲线，在交叉点垂直向左读取修正因数值。
4. 用需要的投加量值除以修正因数值，得出以ml/min.或L/h为单位的值。
5. 把计算结果放在投加量刻度的中间。
6. 当把这个值放在投加量刻度上时，可以使用一把直尺，查找出冲程长度设定和冲程频率设定。
应用当运行加药系统时应注意哪些重要事项?当运行加药系统时重点注意以下事项:A. 投加点压力B. 冲程频率C. 吸升高度D. 海拔高度E. 化学品的腐蚀性当计量泵出口为大气压时，有什么办法可以提高泵的重复计量精度? 在计量泵排出阀安装阀弹簧可以改善重复计量精度，但是最有效的改善办法是在管线的末端安装一个背压阀。
不同种类计量泵优缺点比较
不同类型计量泵的特点比较一、柱塞式计量泵特点：1、价格较低。
2、流量可达76m³/h，流量在10%~100%的范围内，计量精度可达±1%，压力最大可达350MPa 。
出口压力变化时，流量几乎不变。
3、能输送高粘度介质，不适于输送腐蚀性浆料及危险性化学品。
4、轴封为填料密封，有泄漏，需周期性调节填料。
填料与柱塞易磨损，需对填料环作压力冲洗和排放。
5、无安全泄放装置。
二、机械隔膜式计量泵特点：1、价格较低。
2、无动密封，无泄漏。
3、能输送高粘度介质，磨蚀性浆料和危险性化学品。
4、隔膜承受高应力，隔膜寿命较低。
5、出口压力2MPa以下，流量适用范围较小；计量精度为±5%，当压力从最小到最大时，流量变化可达10 %。
6、无安全泄放装置。
三、液压隔膜式计量泵特点：1、无动密封，无泄漏，有安全泄放装置，维护简单。
2、压力可达35MPa；流量在10:1范围内，计量精度可达±1%；压力每升高6.9MPa，流量下降5%~10%。
3、价格较高。
4、适用于中等粘度的介质。
四、波纹管计量泵特点：1、价格较低。
2、无动密封，无泄漏。
3、最宜于输送真空、高温、低温介质，出口压力0.4MPa G以下，计量精度较低。
祁立环保——污泥脱水设备选型不同种类计量泵优缺点比较规格:電磁式、柱塞型、隔膜型、液壓型各种计量泵的比较计量泵时间:2010-02-27 20:49来源:unknown 作者:泊头市鸿海泵业总装厂点击:16次计量泵一般分为以下三类：计量泵一般分为以下三类：1.隔膜式2. 柱塞式3. 柱塞隔膜式其各自的特点为：1. 隔膜式1.1 优点：隔膜可为EPDM、FPM 、PTFE、CSM 等多种材料，适用于各种腐蚀介质；1.2 缺点：对于电磁式隔膜计量泵，其压力低、流量小、精度低（±5%）、不可能有如不同电压、频率、防爆、防护等级等特殊设计。
所有此类计量泵流量随压力变化，调节范围只有10－100％且调节非线性，由于隔膜局部受压，容易损坏，使用寿命不长；2. 柱塞式2.1 优点：压力高、流量大；2.2 缺点：易损件多，耐腐蚀性能差，密封要求高；3. 柱塞隔膜式活塞隔膜式计量泵克服了隔膜式计量泵（压力低、流量小）和活塞式计量泵（耐腐蚀性能差、密封性能不好）的缺点，集中了两种泵的优点，可适用于强腐蚀高压力的介质，最高压力可达100巴，最大流量可达3000l/h、精度高（±1%），流量不随压力变化，可在0－100％范围内进行线性调节，并可进行各种特殊设计。
电磁隔膜计量泵
电磁隔膜计量泵简介电磁隔膜计量泵是一种利用电磁力驱动隔膜式工作部件进行计量输送的泵。
它具有输出流量精度高、流量范围广、无污染、寿命长等优点，广泛应用于精密化工、医药、环保、食品等行业。
工作原理电磁隔膜计量泵主要由驱动部分、泵体和控制器组成。
驱动部分包括电磁阀、隔膜和弹簧。
泵体由进出口阀、泵头和隔膜组成。
控制器包括电源和控制电路。
当电磁阀通电时，驱动隔膜向前移动，排出液体；当电磁阀停电时，弹簧收回，隔膜回位。
特点1.精度高：电磁隔膜计量泵采用先进的数字化驱动技术，具有非常高的输出流量精度，误差小于1%。
2.流量范围广：电磁隔膜计量泵的流量范围广，可根据不同的使用需求进行调整。
3.无污染：泵内无转子，液体不会接触到机械部件，可以确保液体不受到污染，适用于输送易挥发、易氧化、腐蚀性液体等。
4.寿命长：电磁隔膜计量泵的耐用性能非常强，可以长期运行，使用寿命长。
应用领域电磁隔膜计量泵广泛应用于以下领域：1.精密化工：精密化工行业需要精确控制液体流量，电磁隔膜计量泵在该领域的应用非常广泛。
2.医药：医药行业需要高度纯净的液体，电磁隔膜计量泵的无污染特性使其成为该领域的重要设备。
3.环保：环保行业需要处理各种工业废水和污水，电磁隔膜计量泵在污水处理、废气处理、废液处理等方面的应用十分广泛。
4.食品：食品行业的输送液体需要控制精度高、无污染，电磁隔膜计量泵可以满足这些要求，因此广泛应用于食品工业。
总之，电磁隔膜计量泵在生产过程中具有诸多优点，是一种高效、精准、无污染的液体输送设备。
隔膜泵有哪些优势？使用隔膜泵需要注意什么？
隔膜泵有哪些优势？使用隔膜泵需要注意什么？一、隔膜泵的优势1、由于用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。
而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。
2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为隔膜泵对流体的搅动最小。
3、在工地恶劣的地方，如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。
气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。
4、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。
这是因为隔膜泵的剪切力低，对材料的物理影响小。
5、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。
6、在一些试验中保证没有杂质污染原料。
7、另外，隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。
可作为移动式物料输送泵。
该图片由注册用户"精灵世界"提供，版权声明反馈二、隔膜泵使用注意1、保证流体中所含的最大颗粒不超过泵的最大安全通过颗粒直径标准。
2、进气压力不要超过泵的最高允许使用压力，高于额定压力的压缩空气可能导致人身伤害和财产的损失及损坏泵的性能。
3、保证泵压的管道系统能承受所达到得最高输出压力，保证驱动气路系统的清洁和正常工作条件。
4、静电火花可能引起爆炸导致人身伤亡事故和财产的损失，根据需要使用足够大截面积的导线，把泵上的接地螺钉妥善可靠接地。
5、接地要求符合当地法规法律要求及现场的一些特殊要求的规定。
6、紧固好泵及各连接管接头，防止因振动撞击擦产生静电火花。
使用抗静电软管。
7、要周期性的检查和测试接地系统的可靠性，要求接地电阻小于100欧姆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁隔膜计量泵在小流量低压力的工况中，拥有其独特的地位，在水处理、电镀、实验室等地方都能见到其身影，电磁隔膜计量泵品牌也比较多，给了厂家更多的选择，但是其质量是良莠不齐的，如果选择到低质的泵可能给整个工况带来不可想象的后果，所以在选择时要选择优质的泵，硕臣电磁隔膜计量泵就是优质泵中的一员，它有哪些优势呢？
一、有的厂家提供的泵型就是一个整体，在流量范围内不管流量多大，都是一个泵型，让客户自己根据要求自己所需要的流量进行调节。
针对不同的流量和压力，硕臣电磁隔膜计量泵有不同的泵型可以选择，同时还拥有手动、自动泵型可选，根据不同工况选择不同泵型。
值得一提的是，手动和自动驱动器是独立安装的，即使出现了问题也可以单独更换，这样就不用拆卸整个泵体，其他品牌泵是一个整体，出现问题就要拆卸整个泵体或更换整个泵，这样就给客户带来更多的预算。
二、大多数的电磁隔膜计量泵使用电压是220V，在特殊要求的工况就不能使用，硕臣电磁隔膜计量泵的使用电压是AC100-240V，50/60HZ，电压区间更大，适用范围更广。
之前有一个客户需要使用电压170V，寻找了很多的厂家，很多其他品牌的泵就不能适用，
硕臣电磁隔膜计量泵能适用，完美解决了客户的电压问题。
三，上面提到很多电磁隔膜计量泵是一个整体，只在面板上有按钮，调节流量只能通过按钮提供工作频率，不能通过控制行程来调节流量。
硕臣电磁隔膜计量泵不仅能够调节工作频率，泵体还带有行程调节旋钮，实现流量的双调节，让泵精确度更高。
四、很多电磁隔膜计量泵的工作频率是200次、240次，但硕臣电磁隔膜计量泵的工作频率达到360次，就是说泵在一分钟时间内往复次数达到360次，这对于流量调节更有利，精确度更高。
可能有的客户担心，工作频率这么高，会不会减少泵的使用寿命，这个完全不用担心，泵都是经过实验之后才能出厂的。
五、针对不同的介质属性，硕臣电磁隔膜计量泵泵头配套优质PVC泵头、PVDF泵头、不锈钢泵头，这样适用的介质范围更广，客户选择也更多。
有的厂家泵头只配套PP材质，这样就不能更好的适用各种介质。
