湿型砂原材料质量测定方法
湿型砂性能检测技术(2)
（ 清华大学 机械工程系 ， 北京 １０ ８ ） ０ ０ ４
编者按 ： 目前 ， 粘土湿 型砂 主要用来生产 中小铸铁件 和铸 铝件 以及少量小 型铸 钢件 ， 特别是汽车 、 拖拉机 的关键铸 件， 如气缸体 、 盖 、 气缸 曲轴 、 制动鼓等 ， 其铸件质量往往与湿 型砂性能有关 。 作者根据 Ｇ ／ ６ ４ ２ ０ ＢＴ２ ８— ０ ９铸造用砂及混合 料试验方法 、 ＢＴ２ ２ ２ ０ 煤 的工业 分析方法 、ＢＴ ９ ２ — ９ ９铸造用湿型砂有效膨 润土及有效煤粉试 验方 法 、ＢＴ Ｇ ／ １— ０ １ Ｊ ／ ２ １ １９ Ｊ ／
测 定湿 型砂 透气 性 时 ， 气性 测 定仪 处 于测 透 试 状态 ， 内有试 样 的试样 筒 放 到透气 性测 定 仪 将 的试样 座上 ， 并使 两 者密合 。再将按 （ ） 调 到 旋 钮 “ 测试 ” “ 作 ” 或 工 位置 ， 从数 显 屏或 微 压表 上直 接
收稿 日期 ：０ ９ １－ ０ ２ ０ — ｉ １ 修定 日期 ：０ ０ Ｏ — ３ ２ １ 一 １ １
的 见解 。
“ 湿型砂性能检测技术 ” 文包 括湿型砂 取样 方法 ， 一 含水量检测 ， 紧实率 、 透气性 、 湿态强度 、 韧性 、 紧实性 和流动 可
性、 含泥量 、 砂粒粒度 、 有效膨润土量 、 有效煤粉和发气量 、 热湿拉强度等 型砂性 能的测 量方 法和注意事项 共 １ 内容 ； ２节
下 ， ｍ ｎ时 间之 内 ， １ ｉ 通过 断 面为 １ｃ 、 ｍ 高度 为 １
ｃｍ
读 出透气性 的数值。 当试样透气性大于 ５ 时， ０ 应
采 用 １ ｍ 的阻 流孔 ；试 样透 气性 小 于 ５ ．ｍ ５ ０时 ，

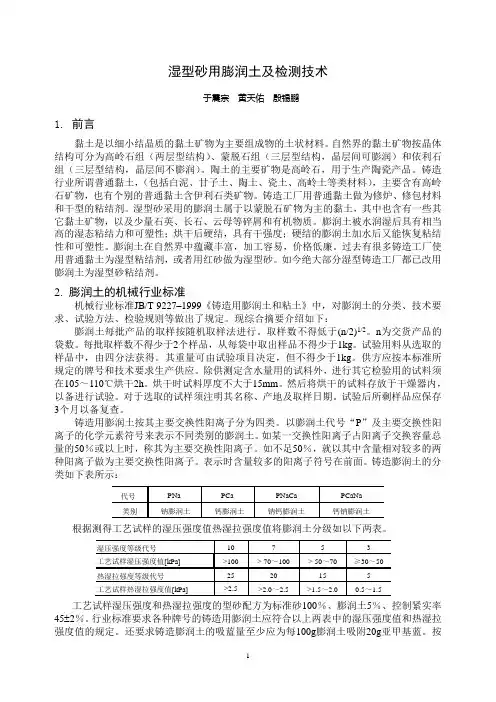

湿型砂膨润土及检测 -铸铁
湿型砂用膨润土及检测技术于震宗黄天佑殷锡鹏1. 前言黏土是以细小结晶质的黏土矿物为主要组成物的土状材料。
自然界的黏土矿物按晶体结构可分为高岭石组（两层型结构）、蒙脱石组（三层型结构，晶层间可膨润）和依利石组（三层型结构，晶层间不膨润）。
陶土的主要矿物是高岭石，用于生产陶瓷产品。
铸造行业所谓普通黏土，（包括白泥、甘子土、陶土、瓷土、高岭土等类材料），主要含有高岭石矿物，也有个别的普通黏土含伊利石类矿物。
铸造工厂用普通黏土做为修炉、修包材料和干型的粘结剂。
湿型砂采用的膨润土属于以蒙脱石矿物为主的黏土，其中也含有一些其它黏土矿物，以及少量石英、长石、云母等碎屑和有机物质。
膨润土被水润湿后具有相当高的湿态粘结力和可塑性；烘干后硬结，具有干强度；硬结的膨润土加水后又能恢复粘结性和可塑性。
膨润土在自然界中蕴藏丰富，加工容易，价格低廉。
过去有很多铸造工厂使用普通黏土为湿型粘结剂，或者用红砂做为湿型砂。
如今绝大部分湿型铸造工厂都已改用膨润土为湿型砂粘结剂。
2. 膨润土的机械行业标准机械行业标准JB/T 9227–1999《铸造用膨润土和粘土》中，对膨润土的分类、技术要求、试验方法、检验规则等做出了规定。
现综合摘要介绍如下：膨润土每批产品的取样按随机取样法进行。
取样数不得低于(n/2)1/2。
n为交货产品的袋数。
每批取样数不得少于2个样品，从每袋中取出样品不得少于1kg。
试验用料从选取的样品中，由四分法获得。
其重量可由试验项目决定，但不得少于1kg。
供方应按本标准所规定的牌号和技术要求生产供应。
除供测定含水量用的试料外，进行其它检验用的试料须在105～110℃烘干2h。
烘干时试料厚度不大于15mm。
然后将烘干的试料存放于干燥器内，以备进行试验。
对于选取的试样须注明其名称、产地及取样日期。
试验后所剩样品应保存3个月以备复查。
铸造用膨润土按其主要交换性阳离子分为四类。
以膨润土代号“P”及主要交换性阳离子的化学元素符号来表示不同类别的膨润土。

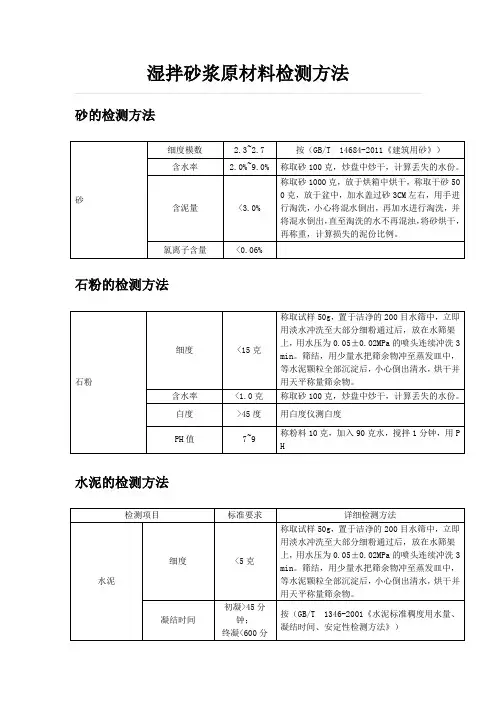

湿拌原材料检测方法
湿拌砂浆原材料检测方法砂的检测方法
石粉的检测方法
水泥的检测方法
外加剂的检测方法
奥特龙湿拌砂浆稳塑剂（单组份）
（化成水剂使用）简介
一：产品特点
1、易化成水剂，粘度来得快；
2、水剂不分层，不沉淀，均匀一致；
3、增稠保水组份和缓凝组份合二为一，方便使用；
4、满足不同保塑时间的要求：8-12小时，12-16小时，24小时；
5、砂浆保水率高、和易性好，砂浆上墙后，硬化快，强度高。
二：使用方法及掺量
１、本产品化作水剂使用时，水剂储存罐应有搅拌装置，搅拌时间不少于10分钟；
２、保塑时间8-12小时，配制湿拌砂浆使用本产品的使用方法及掺量：宜化成3％浓度的水剂，掺量12-18公斤；
３、保塑时间12-16小时，配制湿拌砂浆使用本产品的使用方法及掺量：宜化成4％浓度的水剂，掺量12-18公斤；
４、保塑时间24小时，配制湿拌砂浆使用本产品的使用方法及掺量：宜化成5％浓度的水剂，掺量12-18公斤；
武汉奥特龙建材有限公司
技术服务:186********。

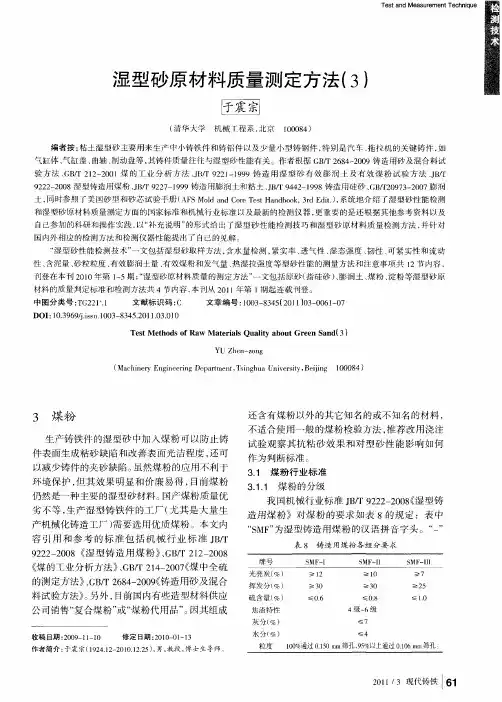

湿型砂原材料质量测定方法(3)
还含 有煤粉 以外 的其 它知 名 的或不 知名 的材料 ，
验方法 、 ＢＴ ２ ２ ２０ Ｇ ／ １ － ０ １煤 的工业 分析 方法 、ＢＴ ９ ２ — ９ ９铸 造用 湿 型砂有 效 膨润 土及 有效 煤粉试 验 方法 、 ／ Ｊ ／ ２ １ １９ ＪＴ Ｂ
９ ２ — ０ ８湿 型铸 造 用 煤粉 、 ／ ２ ７ １９ ２２２０ Ｊ Ｔ９ ２ — ９ ９铸造 用 膨 润 土 和粘 土 、 ＃ ９４ — ９ ８铸造 用 硅 砂 、ＢＴ ０ ７ — ０ ７膨 润 Ｂ Ｊ Ｉ ４ ２ １９ Ｂ＂ Ｇ ／２ ９ ３ ２ ０
ＹＵ ｅ ｚ ｎ Ｚｈ ｎ— ｏ ｇ
（ ｃ ｉｅｙＥ ｇ ｅ ｒ ｇＤ￣ａｔ ｎ ， ｓ ｇ ｕ ｎｖ ｒ ｔ， ｅ ｉｇ １ ０ ８ Ｍａ ｈｎ ｒ ｎ ｉ ｅｉ Ｉ ｒ ｎ ｎ ｐ ｍｅ ｔＴ ｉ ｈ ａＵ ｉ ｓ ｙ Ｂ ｉｎ ０ ４ ｎ ｅｉ ｊ ０ ｊ
３ 煤粉
Ｓ —Ｉ ＭＦ Ｉ
Ｓ —Ｉ ＭＦ Ｉ Ｉ
≥７
的测定 方 法》Ｇ ／ ６４ ２０ （ 造用 砂及 混 合 、ＢＴ２８ —０ ９铸 （ 料试验 方法 》 另外 ， 。 目前 国内有些造 型材料 供应 公 司销 售 “ 复合 煤粉 ” “ 粉代用 品” 因其 组成 或 煤 。
土， 同时参 照了美 国砂型 和砂芯试验手册（ Ｆ ｌ ａｄＣ ｒ Ｔ ｓＨ ｎｂ ｏ ｒ Ｅ ｉ）系统地介 绍了湿型砂性能检测 Ａ ＳＭｏ ｎ ｏｅ ｅｔ ａ ｄ ｏｋ ３ｄ ｄｔ ， ｄ ．

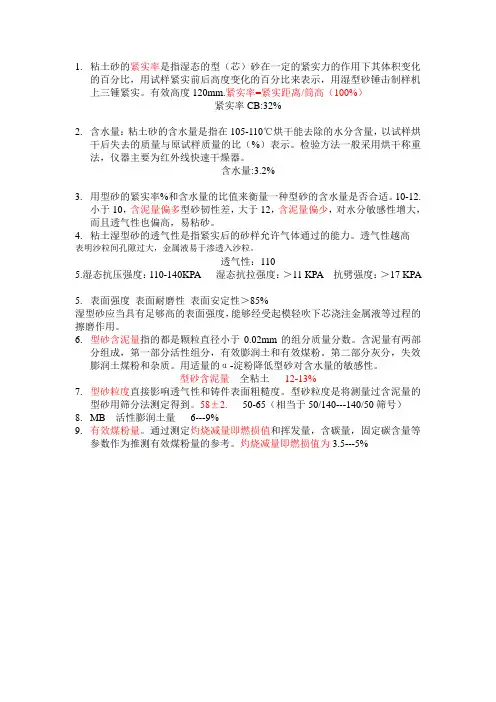

湿型砂
1.粘土砂的紧实率是指湿态的型（芯）砂在一定的紧实力的作用下其体积变化的百分比，用试样紧实前后高度变化的百分比来表示，用湿型砂锤击制样机上三锤紧实。
有效高度120mm.紧实率=紧实距离/筒高（100%）紧实率CB:32%2.含水量：粘土砂的含水量是指在105-110℃烘干能去除的水分含量，以试样烘干后失去的质量与原试样质量的比（%）表示。
检验方法一般采用烘干称重法，仪器主要为红外线快速干燥器。
含水量:3.2%3.用型砂的紧实率%和含水量的比值来衡量一种型砂的含水量是否合适。
10-12.小于10，含泥量偏多型砂韧性差，大于12，含泥量偏少，对水分敏感性增大，而且透气性也偏高，易粘砂。
4.粘土湿型砂的透气性是指紧实后的砂样允许气体通过的能力。
透气性越高表明沙粒间孔隙过大，金属液易于渗透入沙粒。
透气性：1105.湿态抗压强度：110-140KPA 湿态抗拉强度：＞11 KPA 抗劈强度：＞17 KPA 5.表面强度表面耐磨性表面安定性＞85%湿型砂应当具有足够高的表面强度，能够经受起模轻吹下芯浇注金属液等过程的擦磨作用。
6.型砂含泥量指的都是颗粒直径小于0.02mm的组分质量分数。
含泥量有两部分组成，第一部分活性组分，有效膨润土和有效煤粉。
第二部分灰分，失效膨润土煤粉和杂质。
用适量的α-淀粉降低型砂对含水量的敏感性。
型砂含泥量全粘土12-13%7.型砂粒度直接影响透气性和铸件表面粗糙度。
型砂粒度是将测量过含泥量的型砂用筛分法测定得到。
58±2. 50-65（相当于50/140---140/50筛号）8.MB 活性膨润土量6---9%9.有效煤粉量。
通过测定灼烧减量即燃损值和挥发量，含碳量，固定碳含量等参数作为推测有效煤粉量的参考。
灼烧减量即燃损值为3.5---5%。
高密度湿型的型砂原材料品质要求
高密度湿型的型砂原材料品质要求于震宗（清华大学）2002年5月摘要高密度湿型对型砂的原材料提出比较高的要求。
应当选购高品质的膨润土和煤粉。
使用淀粉的铸造工厂应注意其中是否含有杂质。
文章还对回用砂和原砂的性能提出要求。
此外，也不可使用含电解质过多的和被污染的水。
关键词高密度湿型型砂原材料The Quality Requirement of Raw Materials for High Density MoldingYu Zhenzong (Tsinghua University)Abstract The high density molding set a comparative higher requirement on the quality of raw materials for molding sand. Bentonite and seacoal of excellent quality should be choiced. The starch user should be aware whether it contains any impurities. This paper also speaks of the property requirements of reused sand and new sand. In addition, the water containing high level electrolyte or contaminated water cannot be used for sand preparation.Keywords High Density Molding Raw Materials of Molding Sand前言高密度造型（或称高紧实度造型）包括多触头高压、气冲、挤压、射压、静压、吸压等造型方法对型砂品质的要求比较严格[1]。
制备出高品质型砂的最主要关键之一是选用优良品质的型砂原材料。
实用湿型砂及材料检测技术
实用湿型砂检测技术（草稿）于震宗（yuzz@）、高仲春(gaozhongchun@)目录序论序论本文包括湿型砂性能和湿型砂原材料检测技术，有关各种砂芯的检测不包括在本文中。
内容排列基本上按照日常检验型砂的顺序和常用性。
编写的主要根据为几种国家标准和机械行业标准（GB/T 2684-2009 铸造用砂及混合料试验方法；GB/T 9442-1998铸造用硅砂；GB/T 212-2008 煤的工业分析方法；JB/T 9221-1999 铸造用湿型砂有效膨润土及有效煤粉试验方法；JB/T 9222-2008 湿型铸造用煤粉；JB/T 9227-1999 铸造用膨润土和粘土）。
也参照了美国砂型和砂芯实验手册（AFS Mold and Core Test Handbook, 3rd Edit. 2001）和其他参考资料。
本文专门根据铸造工厂的特点编写，供铸造工厂型砂实验员做为操作参考。
为了更适合工厂实验室应用，对各种标准的部分操作步骤提出一些变通意见。
型砂实验室具有繁忙和快速的特点。
影响铸件质量的因素多且复杂，需要迅速得到多种性能参数，才能防止出现系统性的和难以判断原因的缺陷。
每种性能不必测三次求平均值。
如果试样的测定值数字与预期值接近，测定一次就可以算数。
假如出现数字异常，可以再补做一或两个试样。
多余时间宁可用于增添检测项目，江苏某外资汽车件铸造工厂的湿型砂检测项目有22项之多，我国本土工厂似有差距。
湿型砂是一种非均质的混合材料，各种性能的检测结果一般需要两位有效数字，仅个别性能能够得出三位有效数字。
由此决定天平等计量工具的精度。
有些仪表的表盘的指针的分辨能力也大多只达到两位数字。
由于性能检测结果的需要经常是急迫的，最好快速得出数据。
一些标准中要求烘干和灼烧后放置在冷却器中冷却和达到恒重。
但是考虑到型砂和型砂材料并非高吸湿材料，在型砂实验室的空气中冷却后立即称量不会增加重量。
如果在高湿度的阴雨天气，冷却到比室温高20～30℃，拿去称量也不会吸入多少水分。
湿型砂原材料质量测定方法(1)
气缸 体 、 缸 盖 、 气 曲轴 、 动 鼓 等 ， 铸件 质 量 往 往 与 湿 型 砂 性 能 有 关 。作 者 根 据 Ｇ ｆ ６ ４ ２ ０ 制 其 ＢＦ２ ８ — ０ ９铸 造 用砂 及 混 合 料试 验 方 法 、 ＢＴ ２２ ２０ Ｇ ／ １— ０ １煤 的 工 业 分 析 方 法 、ＢＴ ９ ２ — ９ ９铸 造 用 湿 型 砂 有 效 膨 润 土 及 有 效 煤 粉 试 验 方 法 、ＢＴ Ｊ ／ ２ １ １９ Ｊ ／ ９ ２ — ０ ８湿 型 铸造 用 煤 粉 、 ／ ２ ７ １ ９ 造 用 膨 润 土 和 粘 土 、ＢＴ９４ — ９ ８铸 造 用 硅 砂 、 ＢＴ ０ ７ — ０７膨 润 ２２２０ Ｊ Ｔ９ ２ — ９ ９铸 Ｂ Ｊ ／ ４ ２ １９ Ｇ ／２ ９ ３ ２ ０ 土， 同时 参 照 了美 国砂 型 和 砂 芯 试 验 手 册 （ Ｆ ｌ ｎ ｏｅＴ ｓ Ｈ ｎ ｂ ｏ， ｒ ｄ ．， Ａ ＳＭｏ ａｄＣ ｒ ｅｔ ａ ｄ ｏｋ ３ｄＥ ｉ） 系统 地 介 绍 了湿 型 砂 性 能 检 测 ｄ ｔ
方 便考 虑 ， 造 型 和制芯 用 硅砂 统一 使用 。本 文 将
将 不涉 及专 门用 于芯 砂 的硅砂 质量试 验方 法 。 所
引用 和参 考 的硅 砂标 准 主要 为 Ｇ ／ ４ ２ １９ ＢＴ ９ ４ — ９ ８
‘ …
。 … ’
。…
‘。 …
‘ …
－¨¨～
湿 型 砂原 材 料 质 量 测定 方 法 （ ） １
于 震 宗
（ 华大学 清 机械工程系 ， 京 北 １０ ８ ） ０ ０ ４
编者 按 ： 土 湿 型 砂 主要 用 来 生 产 中 小铸 铁 件 和 铸 铝 件 以及 少 量 小 型 铸 钢 件 ， 别 是 汽 车 、 拉 机 的 关 键 铸 件 ， 粘 特 拖 如
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
验方法、GB/T 212-2001 煤的工业分析方法、JB/T 9221-1999 铸造用湿型砂有效膨润土及有效煤粉试验方法、JB/T
9222-2008 湿型铸造用煤粉、JB/T 9227-1999 铸造用膨润土和粘土、JB/T 9442-1998 铸造用硅砂、GB/T20973-2007 膨润
土，同时参照了美国砂型和砂芯试验手册（AFS Mold and Core Test Handbook, 3rd Edit.），系统地介绍了湿型砂性能检测
收稿日期：2009-11-10
修定日期：2010－01－13
作者简介：于震宗（1924.12-2010.12.25），男，教授，博士生导师。
参考的标准主要为 JB/T 9227-1999《铸造用膨润 土和粘土》，JB/T 9221-1999《铸造用湿型砂有效 膨润土及有效煤粉》，以及 GB/T 2684-2009《铸 造用砂及混合料试验方法》。 2.1 膨润土的行业标准
（2）根据 JB/T 9227 1999 的规定，工艺试样 湿压强度分级表中的湿压强度 5 级和 3 级属于 劣质膨润土，不可用于机器造型的型砂，以免混 砂加入量过多而造成高含泥量，因为生产用湿型 砂的泥分主要来自膨润土。机器造型，尤其是高 密度造型应当选用优质膨润土。
（3）JB/T 9227 1999 规定：“将混制好的型砂 盛入有盖的容器中或扎紧的塑料袋中，放置 10 min 后冲制标准工艺试样，放置时间不超过 1 h。”其目的可能是让型砂的膨润土更充分地被水 分润湿。这并不必要，短时密封放置 10 min 不会 明显提高膨润土被水分润湿程度，超过 1 h 放 置，只要不丢掉水分也不会对型砂的湿压强度有 明显影响。
性、含泥量、砂粒粒度、有效膨润土量、有效煤粉和发气量、热湿拉强度等型砂性能的测量方法和注意事项共 12 节内容，
刊登在本刊 2010 年第 1~5 期；“湿型砂原材料质量的测定方法”一文包括原砂（指硅砂）、膨润土、煤粉、淀粉等湿型砂原
材料的质量判定标准和检测方法共 4 节内容，本刊从 2011 年第 1 期起连载刊登。
机械行业标准 JB/T 9227-1999《铸造用膨润 土和粘土》中，对膨润土的分类、技术要求、试验 方法、检验规则等做出了规定。现综合摘要介绍 如下。
铸造用膨润土按其主要交换性阳离子分为 四类。以膨润土代号“P”及主要交换性阳离子的 化学元素符号来表示不同类别的膨润土。如某一 交换性阳离子占阳离子交换容量总量的 50％或 以上时，称其为主要交换性阳离子；如不足 50％， 就以其中含量相对较多的两种阳离子作为主要 交换性阳离子。表示时，含量较多的阳离子符号 在前面。铸造膨润土的分类如表 5 所示。
补充说明： （1）国内绝大多数湿型铸造工厂所用膨润土 的原始状态为钙基，类别属于 PCa。经钠化处理 后，性能接近天然钠基膨润土，按照 JB/T 92271999 的分类是否属于 PNa 有待商榷。笔者认为 需要专门为钠化膨润土确定一个类别符号，不与 天然钠基膨润土相混。 （2）标准给出铸造用膨润土按工艺试样热湿 拉强度值分级，其中 5 级指的是钙基膨润土，其 余三个级别指的是天然钠土和钠化膨润土。表中 最高一级的热湿拉强度仅为 2.5 kPa。实际上我 国具有的优质钙基膨润土，钠化后膨润土的热湿 拉强度值在 4.0～5.0 kPa，分级似乎应该改为35、 25、15、5，即工艺试样热湿拉强度分别为 3.5、2. 5～3.5、1.5～2.5 和 0.5～1.5 kPa。 提示： 简易区别膨润土与普通粘土、钠基与钙基膨 润土、天然钠基与人工钠化膨润土的方法如下： （1）取 10 g 左右粘土与 30 mL 水置入杯中 调和成粘土浆，然后加入 0.5 g Na2CO3 粉末（工 业级即可），再搅拌均匀。如果加 Na2CO3 前是稀 汤状，加后也不明显变稠，表明土样是普通粘土； 如果加水后是稀糊状，加 Na2CO3 后变成膏状，就 肯定是钙基膨润土，因为能够被钠化处理而变 稠；如果加水后已经成膏状，加 Na2CO3 后粘稠程 度无明显变化，则表明土样是天然钠基或钠化膨 润土。 （2）将少许膨润土装入试管中，加入浓盐酸 液，天然钠基膨润土含有的碳酸盐（主要是碳酸 钙）不足 1%，加盐酸后无明显变化；而用 3.5％～ 4%碳酸钠进行钠化处理的膨润土含有多量碳酸 盐，遇到浓盐酸都会发出大量 CO2 气泡。 2.2 膨润土含水量 从膨润土矿开采出的膨润土块含水量约 30%左右，经破碎、钠化处理、挤压、熟化、烘干、 磨粉等加工过程后含水量约 10%左右。磨粉时需 要含有少量水分，以免轻飘不易被粉碎。JB/T 9227-1999《铸造用膨润土和粘土》规定膨润土的 含水量应不大于 12.0%，冬季允许不大于 15.0%。 含 水 量 试 验 方 法 和 计 算 按 照 GB/T 2684 -2009
2011 / 2 现代铸铁 81
检 Test and Measurement Technique 测 技 术
代号 类别
表 5 膨润土的分类
PNa
PCa
PNaCa
PCaNa
钠膨润土 钙膨润土 钠钙膨润土 钙钠膨润土
根据测得工艺试样的湿压强度值和热湿拉 强度值将膨润土分级如表 6 和表 7。
表 6 膨润土按湿压强度分级
（Machinery Engineering Department，Tsinghua University，Beijing 100084）
2 膨润土检测
膨润土用于粘结湿型砂的砂子颗粒，使湿型 砂具有强度、韧性、塑性等性能。膨润土是以蒙脱 石为主要成分的粘土矿物。搪炉和浇注包用普通 粘土的基本矿物组成是高岭石和伊利石。蒙脱石 结晶中吸附有交换性阳离子，以钙离子和镁离子 为主的称为钙基膨润土，以钠离子和钾离子为主 的称为钠基膨润土。我国膨润土矿藏遍及全国， 有些钙基膨润土矿不但质量极其优秀，而且储量 丰富。但钠基膨润土产地不多，质量也不够上乘。 用碳酸钠处理钙基膨润土能够形成性能上接近 天然钠基膨润土的钠化膨润土，可以改善其热湿 态粘结力和热稳定性。目前我国湿型铸造工厂所 用膨润土绝大部分是钠化膨润土。本段所引用和
Test and Measurement Technique 检 测 技 术
湿型砂原材料质量测定方法（2）
于震宗
（清华大学 机械工程系，北京 100084）
编者按：粘土湿型砂主要用来生产中小铸铁件和铸铝件以及少量小型铸钢件，特别是汽车、拖拉机的关键铸件，如
气缸体、气缸盖、曲轴、制动盘等，其铸件质量往往与湿型砂性能有关。作者根据 GB/T 2684-2009 铸造用砂及混合料试
等级代号
10
7
5
3
工艺试样湿压强度值/kPa >100 > 70～100 > 50～70 ≥30～50
表 7 膨润土按热湿拉强度分级
等级代号
25
20
15
5
工艺试样热湿拉强度值/kPa >2.5 >2.0～2.5 >1.5～2.0 0.5～1.5
工
艺试样湿压强度和热湿拉强度的型砂配方为标
准砂 100％、膨润土 5％、控制紧实率（45± 2）％。
力有以下几种：①湿态粘结力；②热湿态粘结力；
③受热后粘结力的稳定性。
铸造工厂型砂实验室检测膨润土湿态粘结
力的方法有两种：型砂试样湿强度法和吸蓝量
法。
2.4.1 湿强度法
检测湿型砂工艺试样抗压强度是判断膨润
土湿态粘结力的最直接方法。称取标准砂 2 000
g 放入实验室用碾轮式混砂机中，加水 40 mL，混
用的试料须在 105～110 ℃烘干 2 h。烘干时试料
厚度不大于 15 mm。然后将烘干的试料存放于干
燥器内，以备试验时取用。
* 笔者注：膨润土取样量多会造成浪费。每袋取出样品量和总量 应根据将进行的检测内容需要而定。
对于选取的试样须注明其名称、产地及取样 日期。试验后所剩样品应保存 3 个月以备复查。
提示： （1）有些铸造工厂在检测膨润土的粘结力时 仍然按照 1978 年旧标准，采用固定加水量 4％的 办法，这会使型砂处于极湿状态，几乎比型砂的 最适宜湿度下的含水量高一倍。随着含水量的异 常升高，钙基膨润土型砂强度剧烈下降，天然钠 基和人工钠化膨润土型砂的强度也会比使用状 态明显降低。 （2）除 了 上 述 只 混 一 碾 控 制 紧 实 率 在（45 ± 2）％的方法以外，还有另一办法：混砂时加入约 40 mL 水，在最后阶段检测紧实率。如果紧实率 超出了范围，但还在（45±5）％以内，可测定其湿 压强度；另外再混制一碾型砂，稍微调整加水量， 使紧实率在 45％的另一侧，并测出湿压强度。将 两次测得数值用图解法求出 45％紧实率的湿压 强度。如图 3 所示，假定第一碾和第二碾的紧实 率分别为 42％和 47％，湿压强度分别为 80 kPa 和 70 kPa，在图上分别为 A 和 B 点。连接 AB 线 与紧实率 45％的垂直线交于 C 点，即可由 C 点 画水平线求出紧实率 45％时的湿压强度为 74 kPa。
土》的规定，每批产品的取样按随机取样法进行。
取样数不得低于（n/2）1/2。n 为交货产品的袋数。
每批取样数不得少于 2 个样品，从每袋中取出样
品不得少于 1 kg。试验用料从选取的样品中，由
四分法获得。其重量可由试验项目决定，但不得
少于 1 kg*。供方应按本标准所规定的牌号和技
术要求生产供应。
除供测定含水量用的试料外，进行其它检验
中图分类号：TG221+.1
ቤተ መጻሕፍቲ ባይዱ
文献标识码：C
文章编号：1003-8345（2011）02-0081-06
DOI：10.3969/j.issn.1003-8345.2011.02.015
Test Methods of Raw Materials Quality about Green Sand（2）
YU Zhen-zong
