CCS 的几项基本操作
第六章 ccs的基本操作讲解
第六章 ccs的基本操作
3 、CPU寄存器
显示寄存器 选择命令View/CPU Registers/CPU Register或单击调试工具条上的“显 示寄存器”按钮。 编辑寄存器 命令Edit/Edit Register；在寄存器窗口双击需要修改的寄存器 ；在寄 存器窗口单击右键，从弹出的菜单中选择需要修改的寄存器 。
第六章 ccs的基本操作
2 、程序执行控制
在调试程序时，用户会经常用到复位、执行、单步执行等命令。我们统 称其为程序执行控制。 (1) 4种方法复位目标板 ：Reset DSP 、Load Kernel 、Restart 、Go Main
(2) 4种程序执行操作 ：执行程序 、暂停执行 、动画执行 、自由运行
(3) 4种单步执行操作 ：单步进入 、单步执行 、单步跳出 、执行到当前光标 处
第六章 ccs的基本操作
6.2.7 断点设置
断点的作用在于暂停程序的运行，以便观察／修改中间变量或寄存器数值。CCS提
供了两类断点：软件断点和硬件断点。
1、软件断点
只有当断点被设置而且被允许时，断点才能发挥作用。下面依次介绍断点的设置、
2、关联菜单 ：在每个CCS活动窗口中单击鼠标右键都可以弹出与 此窗口内容相关的菜单。利用此菜单，用户可以对本窗口内容进 行特定操作。 3、主菜单 ：菜单项详见教材表6-2
4、常用工具条 ：标准工具条，编辑工具条，工程工具条和调试工
具条。
第六章 ccs的基本操作
6.2.3工程文件的建立 一个工程包括源程序、库文件、 链接命令文件和头文件等，它们 按照目录树的结构组织在工程文 件中。工程构建(编译链接)完成后 生成可执行文件。
4 、编辑变量
ccs开发环境介绍
第9章 DSP集成开发环境CCS
4. 常用工具条 (1) 标准工具条 常用工具条有四类:标准工具条、编辑工具条 启动CCS后会自动显示标准工具条。也可通过 、项目工具条和调试工具条。用户可单击工具条上 选择 View菜单中的Standard Toolbar，打开或关闭 按钮执行相应操作。 标准工具条。 —— 创建文件按钮。用来创建新文件。 —— 打开文件按钮。用来打开已有文件。 —— 保存文件按钮。用来保存当前窗口文件。
2015年3月14日 10
第9章 DSP集成开发环境CCS
—— 剪切按钮。 —— 复制按钮。
2015年3月14日 11
第9章 DSP集成开发环境CCS
—— 粘贴按钮。 —— 撤消按钮。用于撤消最后的编辑活动。
—— 恢复按钮。用于恢复最后撤消的活动。
2015年3月14日 12
第9章 DSP集成开发环境CCS
2015年3月14日 18
第5章 DSP集成开发环境CCS
—— 设置或取消书签按钮。用来为当前文件设 置或删除书签。 —— 查找下一个书签按钮。在当前文件光标所 在处，查找下一个书签。
2015年3月14日 19
第9章 DSP集成开发环境CCS
—— 查找上一个书签按钮。在当前文件光标所 在处，查找上一个书签。 —— 书签属性设置按钮。用来编辑书签属性。
反汇编窗口：帮助用户查看机器指令，查找错误。 内存显示窗口：查看、编辑内存单元。 寄存器显示窗口：查看、编辑CPU寄存器。 图形显示窗口：根据用户需要,以图形方式显示数据。
2015年3月14日
6
第9章 DSP集成开发环境CCS
2. 关联菜单
CCS所有窗口都含有一个关联菜单。只要在该窗口中单 击右键即可打开关联菜单。 例如，在工程窗口中单击鼠标 右键，弹出该窗口的关联菜单。 用户可选择不同项，对窗口 进行各种操作，完成相关功能。
CCS认证程序要求
CCS认证程序要求一．按船级社试验大纲操作大致试验程序：现场看浇注2炉钢水、单浇试块2-4箱→浇注后插带钢印的钢板→下线单放→打磨打钢印、拍照-切割→进炉热处理→再次打CCS钢号在两个取样位置分别做-20/-40本体、单浇拉伸和冲击性能。
可焊接性试验：挑三件角件铣A2面模拟集装箱焊接→沿焊缝处剖切下去加工成5mm厚做拉伸和冲击取样。
加工：分别挑ABCD四个方向角件加工→加工4个面后改CCS钢号在加工后面上→完全加工→尺寸全检报告→UT报告→X光图片及RT评级报告→6面剖切并拍照.资料整理：把上述报告汇总，除原搞后一式三份→性能、冲击、成分做电子表。
委外实验：角件2件分别取拉伸和冲击→单浇试棒4根，2根做拉伸2根做冲击。
1.原材料控制：低碳冲花片成分碳0.003 硅0.025 锰0 磷0 硫0.003 铝0.040 铜0.026 富华冲片碳0.194 硅0.175 锰0.42 磷0 硫0 铬0.026 铝0.020用中锰或电解锰增锰。
2. 化学成分（内部控制标准）：碳＜0.19 硅＜0.30 锰1.15-1.25 磷硫＜0.025 碳当量≤0.423. 热处理工艺：正火+亚温+回火。
正火920-940℃保温2小时空冷亚温720℃保温4-5小时回火650℃保温2小时，如果第一次正火后性能接近要求值只需回火便可。
4. 性能实验：车本体和单浇试棒各4跟做拉伸，冲击本体各4组，注意：车好试棒需检查官现场确认后再切除夹头并转钢印，冲击需保证平好一处端面检查官现场确认再转钢印，我们自己的钢印打在另一端。
待性能和试棒加工好后待检查官确认，开始做拉伸实验，冲击实验分别做-40℃本体、单浇和-20℃本体、单浇，由于我们现有冲击低温仪无法达到-40℃，所以需取在没有用过的二氧化碳瓶内用麻袋取干冰加入到低温仪内，放置冲击试块时需按本体和单浇分别放入两个试块盒内，避免混乱。
冲击机读数对零待试样在低温仪内5分钟后开始做冲击实验，从取样到冲击处不超过5秒，夹子用后一定要放在低温仪内。
CCS基本操作实验汇总
实验1：CCS基本操作实验一、实验项目与目的重点学习CCS中断点、探针、代码剖析器、图形工具、数据追踪与Matlab操作等的使用技巧，练习C语言和汇编语言编程及调试。
二、实验设备计算机，CC4.1版软件三、实验内容与步骤1．CCS设置双击桌面上的图标，先选择Close，进入如图4.1所示的配置对话框。
由于本实验采用软件仿真器（Simulator）进行软件仿真，因此应从Available Board/Simulator Types列表栏中选择C2xx Simulator，在C2xx Simulator上单击右键，选择Add to System。
然后单击Finish 即可。
注意：如果要从另一种平台（例如Sdgo2xx）中转变为C2xx Simulator平台，应右击System Configuration列表中的该平台，再选择Remove删除，然后才能按照本步骤对CCS 进行设置。
图4.1 CCS设置2．创建新项目文件（1）在“C:\tic2xx\myprojects”目录下创建一个名为volume的目录，将本书配套的实验1“exp01_volume”目录下的所有文件复制到该目录下。
（2）双击桌面上的图标，启动CCS。
（3）在Project菜单下点击New，在出现的项目创建窗口中输入项目文件名称。
名称任意，例如“volume”，文件后缀*.mak可省略。
3．向项目中加入文件（1）在项目文件查看窗口中的volume.mak上单击右键（如图4.2所示），选择Add Files，或者选择Project→Add Files to Project，此时出现如图4.3所示的添加文件窗口，在“文件类型”中选择要加入的文件的文件类型。
将应用程序volume.c（主程序可以是C程序 *.c，也可以是汇编程序 *.asm）、命令链接文件 *.cmd（volume.cmd）等分别加入。
如果需要用到中断向量，加入中断向量文件vectors.asm；如果用到了C程序，还需加入实时运行支持库文件rts2xx.lib。

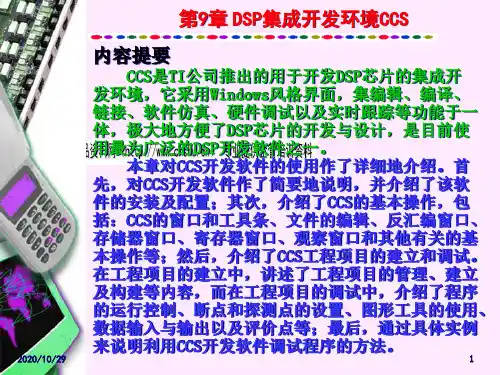

CCS的安装与基本操作
24
第9章 DSP集成开发环境CCS
9.3.1 CCS的窗口和工具条
1. CCS的应用界面
源程序编辑窗口
图形显示窗口
主菜单 —个典型的CCS开发环境界面如图。
工具条
工程项目窗口
内存显示窗口
反汇编窗口
2020/10/29
寄存器显示窗口
25
第9章 DSP集成开发环境CCS
9.3.1 CCS的窗口和工具条
19
第9章 DSP集成开发环境CCS
步骤6：保存系统配置。 打开“File”菜单，单击“Save”按钮，将系统配置保 存在系统寄存器中，完成CCS的系统配置。
2020/10/29
20
第9章 DSP集成开发环境CCS
9.2 CCS的安装及设置
9.2.4 CCS文件名介绍 使用CCS软件所要用到的文件类型：
9.1.2 CCS的主要功能
⑥ 断点工具，能在调试程序的过程中，完成硬 件断点、软件断点和条件断点的设置；
⑦ 探测点工具，可用于算法的仿真，数据的实
时监视等；
⑧ 分析工具，包括模拟器和仿真器分析，可用
于模拟和监视硬件的功能、评价代码执行的时钟；
⑨ 数据的图形显示工具，可以将运算结果用图
形显示,包括显示时域/频域波形、眼图、星座图、
● *.wks — 工作空间文件，可用来记录工作环
境的设置信息；
● *.cdb — CCS的配置数据库文件，是使用
DSP/BIOS API模块所必须的。当保
存配置文件时,将产生链接器命令文
件(*cfg.cmd)、头文件(*cfg.h54)
和汇编语言源文件(*cfg.s54)。
2020/10/29
22
CCS简要操作说明
CCS简要操作说明1. CCS概述1.1 系统介绍在这一章节中，我们将对CCS系统进行详细的介绍。
包括其功能、特点以及适用范围等内容。
1.2 安装与配置这部分将指导用户如何安装和配置CCS系统，并提供相应的步骤和注意事项。
2. 用户管理模块2.1 注册新用户描述了如何在CCS系统中注册一个新用户账号，并列出所需填写信息。
2.2 登录与注销解释了登录到已有账户并退出登录时需要采取的步骤。
3.项目管理模块3.１创建项目提供创建新项目所需完成的所有必要任务列表，例如输入名称、添加描述等。
３.２编辑/删除项目指导编辑或者删除现有项目时需要遵循哪些具体流程。
4.文档４－１文档文件至服务器上该平台内存储库之前涉及到什么样子工作环境设置；然后是相关命令行示例；４－２文件给予关于从服务器获取某个给定文件副本方法详情解说, 并附带实际可执行代码片段.5. 数据分析模块5.1 数据导入与清洗描述了如何将数据导入CCS系统，并进行必要的数据清洗操作。
5.2 统计分析解释了在CCS系统中执行统计分析任务所需采取的步骤和方法。
6.报告６－１报表设计提供创建新报表时需要遵循哪些具体流程，包括选择合适的图标、设置参数等。
６－２报表预览指引用户如何查看已经好并且准备发布出去给其他人阅读使用之前那个特定文档.7.附件本文涉及法律名词及注释：- CCS: Collaborative Content System（协作内容管理系统）- 用户：指通过注册账号登录到CCS平台上进行相关操作的个人或组织机构。
- 项目：指在CCS平台上创建并用于存储文件和信息以实现团队协作目标而设立起来一个独立工作空间。
CCS简要操作说明
CCS“负荷控制中心”简要操作阐明为了协助运行人员熟悉和操作CCS“负荷控制中心”，我们在调试工作之外根据设备厂家新华公司的实际组态，整顿出了这个简要的操作阐明，如有疏漏错误之处，请以设备厂家新华公司提供的资料为准。
1CCS 控制方式构成1.1手动方式给煤机及汽机主控都在手动方式1.2汽机跟随方式（TF）给煤机在手动，汽机在自动，汽机调节机前压力。
1.3锅炉跟随方式(BF)给煤机在自动，汽机在手动，锅炉调节机前压力。
1.4CCS 方式在此方式分为下列 2 种控制模式，且该 2 种模式都可运行在定压，滑压两种方式下：1.4.1汽机跟随方式下的协调控制(CCTF)给煤机和汽机都在自动，汽机调节机前压力，锅炉调节负荷。
1.4.2锅炉跟随方式下的协调控制（CCBF）给煤机和汽机都在自动，锅炉调节机前压力，汽机调节负荷。
2CCS 的投入2.1手动方式完全手动，但操作方式有两种2.1.1单独手操方式给煤机在手操器控制，汽机在 DEH 画面控制。
2.1.2负荷控制中心操作在给煤机手操画面，将控制方式投入自动，在DEH 的“负荷控制方式”画面，选择“CCS 遥控”,这样就可在“负荷控制中心”操作画面中的“锅炉主控”“汽机主控”中手操。
另外需要注意，运行的给煤机可全部或部分投入自动，未投入自动的部分，仍然能够在给煤机手操画面控制。
2.2投入汽机跟随方式（TF）DEH 在“CCS 遥控”方式下，“汽机主控”中投入自动即可。
此时可调节“压力设定” ，点击“压力设定”，输入需要的数值，按“拟定”，再按“确认”后，画面出现机前压力“保持”的红色按钮，按“进行”即可。
另外，还需要设定“变压速率”（注意：不可不不大于 0.6Mpa/MIN,也不能为 0）。
2.3投入锅炉跟随方式(BF)“送风调节”在自动方式且最少一台给煤机在自动方式下，“锅炉主控”中投入自动即可。
此时可调节“压力设定” ，点击“压力设定”，输入需要的数值，按“拟定”，再按“确认”后，画面出现机前压力“保持”的红色按钮，按“进行”即可。
CCS操作入门(学校课件)
第4章CCS集成开发环境4.1 CCS系统安装与设置4.2 CCS菜单和工具栏4.3 CCS中的编译器、汇编器和链接器选项设置4.4 CCS集成开发环境应用4.5 GEL工具CCS是Code Composer Studio的缩写，即代码设计工作室。
它是TI公司推出的集成可视化DSP软件开发工具。
DSP CCS内部集成了以下软件工具：DSP代码产生工具（包括DSP的C编译器、汇编优化器、汇编器和链接器）CCS集成开发环境（包括编辑、建立和调试DSP目标程序）实时基础软件DSP/BIOS（必须具有硬件开发板）RTDX、主机接口和API（必须具有硬件开发板）在CCS下，用户可以对软件进行编辑、编译、调试、代码性能测试（profile）和项目管理等工作。
CCS可以提供如下功能：设置断点在断点处自动修改窗口观察变量观察和编辑存储器和寄存器利用测试点使数据流在目标系统和文件之间流动观察调用堆栈观察图形信号代码性能测试（profiling）观察反汇编和C指令执行提供GEL（通用扩展语言）语言。
此语言能增加一个函数或功能到CCS菜单中来完成用户自己设定的任务，是扩展CCS功能的专用语言。
4.1 CCS系统安装与设置4.1.1 CCS系统安装4.1.2 CCS中DSP开发配置4.1.1 CCS系统安装CCS对PC机的最低要求为Windows 95、32M RAM、100M剩余硬盘空间、奔腾90以上处理器、SVGA显示器(分辨率800×600以上)。
进行CCS系统安装时，先将CCS安装盘插入CD-ROM驱动器中，运行光盘根目录下的setup.exe，按照安装向导的提示将CCS安装到硬盘中。
安装完成后，安装程序将自动在计算机桌面上创建如图4-1所示的“CCS 2（’C5000）”，“Setup CCS 2 （‘C5000）”等快捷图标。
图4-1 “CCS 2（‘C5000）”和“Setup CCS 2 （‘C5000）”快捷图标4.1.2 CCS中DSP开发配置在安装CCS之后、运行CCS软件之前，首先需要运行CCS设置程序，根据用户所拥有的软、硬件资源对CCS进行适当的配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注意：本文档只是简单介绍几项最基本的操作方法，进一步的知识请参考专业书籍。
CCS 是TI 提供的调试TI 系列DSP 的有力工具。
可以从PC 机上通过仿真器向DSP 电路板上装入程序并运行，进行断点设置，单步执行，运行\停止程序等调试操作，可以查看DSP 寄存器、存储器的值。
装入程序到DSP 中：DSP 的工程经过编译后，生成输出文件(.out)，ccs 可以将out 文件导入到DSP 的程序存储器中来执行。
我们提供11 个测试程序，放在实验示例文件夹下，使用之前要先将这些文件夹拷贝到硬盘上，取消所有文件（夹）的只读属性，最好取英文目录。
假设要测试led_flash 程序首先 project->Open ，选择文件夹led_flash 下的
led_flash.pjt 然后File->Load Program, 加载led_flash 目录中debug 目录下的
led_flash.out; 这时汇编窗口被默认打开。
运行\停止程序：在菜单debug下有相应操作，或者点击窗口左侧的 图
标运行程序， 终止程序。
设置断点：以下面要介绍的测试程序8 为例，要在主程序的语句“delay(10); ”处设置断点，首先按照上面方法打开RTL8019 目录下的RTL8019.pjt ，导入RTL8019.out. 这时默认界面是汇编窗口，关闭此窗口，在屏幕左栏project 下的浏览器中打开main.c 文件，寻找“delay(10);”（第
50 行左右），将光标放在此行，在菜单debug 下放置断点，或者点击上方工具栏中的
图标。
在设置图标的情况下，点击运行程序，程序会运行到断点处自动停下来，要继续执行，要再点击运行图标。
察看存储器的值：如查看0X1A18 起始的存储器中的值。
首先停止程序，在菜
单View->memory 打开察看界面或者直接点击左侧工具栏的 图标。
在弹出的对话框的adress 栏填写0X1A18 ，确定，即打开存储器察看窗口。
察看变量的值：点击图标，在窗口输入变量名字，然后点击Add to watch，即可在主窗口下方出现一个新栏目，显示所关心变量的值。
