施工测量方案17093
施工测量方案
施工测量方案1、施工测量准备（1）将用于本工程施工测量的仪器设备送技术监督局计量检测所进行检定，保证所有仪器设备都处于正常状态。
（2）详细勘察现场的场容场貌和周边环境特点，综合考虑这些因素对测量控制的影响，优化设计测量线路和控制网的布设。
（3）仔细审阅总平面图，确定建筑物高程和平面相对定位关系。
2、轴线控制网的布设与复核本着先整体、后局部，高精度控制低精度的原则布设测量控制网。
可利用全站仪进行平面轴线的控制。
根据设计图纸，先用全站仪复核甲方移交的平面基准点和高程基准点，确认无误后，沿基坑周围引测、加密若干坐标点，可以更方便地测设轴线控制网。
再根据图纸，在所要测设的各控制线上选择两个点，计算其坐标，所选择的点必须在基坑边，并能架设仪器，通视条件良好，便于向基坑内投测轴线。
长方向要加强观测，多测回，反复复核。
轴线控制网布设完毕，检查复核角度和距离后，便可作为负一层施工期间用外控法进行施工测量的依据。
轴线控制网完成后，根据结构图纸上的墙体、柱的具体分布情况，在建筑物平面上建立矩形控制网，然后根据施工需要，进行轴线加密和细部放线，以满足施工需要。
施工过程中要定期复查轴线和角度，确保测量精度。
3、±0.00以下部分施工测量±0.00以下部分施工阶段测量工作的重点为基础轴线和底板标高的控制。
拟采用外控法进行基础平面轴线的控制。
本工程进行分段施工，因此每层每段上投测的纵横轴线不得少于2条，以便进行角度、距离的校核。
先在负一层垫层上引测建筑物轴线交点，然后根据基础平面图弹出所有轴线及建筑物外边线。
将轴线控制点外移至基坑外固定的建筑物或地标上，并在基坑内设置木桩作为地下结构的平面控制点。
在施工过程中，每当平面轴线布设完毕，进入竖向施工，在柱子和剪力墙浇筑成形拆除模板后，应在柱子和剪力墙四个侧面投测出相应的轴线，弹出墨线，距楼地面1.5m左右高处用红油漆画出三角标记并标明轴号。
同时，在柱子四周及墙上弹出建筑或结构1m线，并标明相对标高，作为初装修、机电安装等的标高控制依据。
施工测量专项方案
施工测量专项方案施工测量是指在施工阶段进行的各种测量工作，包括基础测量、建筑物测量、线路测量、道路测量等等。
施工测量的目的是为了保证施工的准确性和质量，减少误差，确保工程的顺利进行。
本文将具体介绍施工测量的专项方案。
一、前期准备施工测量前需细致研究施工图纸，了解设计意图，熟悉图纸中的各种要素和控制点。
根据设计图纸，确定测量的控制点，并设置临时基准点。
例如，对于道路施工测量，需要知道道路的纵断面、横断面等图纸，并了解设计要求。
二、测量设备的准备施工测量需要准备各种测量仪器和设备，包括全站仪、水平仪、钢卷尺、经纬仪、激光测距仪等。
测量仪器要保证准确度和稳定性，同时要对仪器进行校准和检查，以确保测量结果的准确性。
三、现场控制点的设置根据测量的需要，在施工现场设置控制点，建立一个稳定的坐标系。
控制点的设置要考虑到施工的需要和现场的实际情况，合理分布控制点，保证控制点之间互相可见，以便进行后续的测量工作。
四、施工测量的具体步骤1.进行基础测量，包括地面挖掘后的地基标高测量、施工桩位的测量等。
2.进行建筑物测量，包括建筑物的平面布置测量、高程测量等。
3.进行线路测量，包括道路中心线的测量、电力线路的测量、管道布置的测量等。
4.进行道路测量，包括道路纵断面和横断面的测量、道路弯曲曲线的测量等。
5.进行其他测量，根据具体需要进行其他类型的测量。
五、数据处理与分析测量完成后，需要对测量数据进行处理和分析，以得出准确的测量结果。
数据处理包括数据的整理、计算和绘图等工作，利用专业的测量软件进行数据处理和分析，生成相应的报告和图纸。
六、质量控制施工测量的质量控制是施工测量工作中的重要环节，通过严格的质量控制，可以确保施工测量的准确性和可靠性。
质量控制工作包括对测量仪器的定期校准和检查，对测量过程的监控和记录，对测量结果的验证等。
七、安全措施施工测量过程中要严格遵守安全规定，采取相应的安全措施，保证施工人员的安全。
施工测量人员要穿戴好相关的安全装备，遵守安全操作规程，确保测量过程中没有安全事故的发生。
施工测量施工方案(3篇)
第1篇一、工程概况本工程为XX项目，位于XX市XX区，占地面积XX平方米，总建筑面积XX平方米。
工程包括地下车库、地上建筑及配套设施。
地下车库建筑面积XX平方米，地上一层建筑面积XX平方米，地上一层建筑面积XX平方米。
本工程采用钢筋混凝土框架结构，建筑抗震设防等级为XX度，基础形式为XX。
二、施工测量目的为确保本工程顺利进行，保证工程质量，本施工方案对施工测量工作进行了详细规划，具体如下：1. 确保工程定位准确，为后续施工提供依据；2. 确保施工过程中，各个施工部位尺寸符合设计要求；3. 为工程验收提供数据支持；4. 为后期维护提供参考。
三、施工测量范围1. 工程定位测量：包括地下车库、地上建筑及配套设施的平面定位；2. 基础施工测量：包括基础梁、柱、墙等结构尺寸的测量；3. 结构施工测量：包括框架柱、梁、板等结构尺寸的测量；4. 装修施工测量：包括门窗洞口、墙面、地面等尺寸的测量；5. 道路、广场、绿化等配套设施施工测量。
四、施工测量方法1. 工程定位测量（1）采用全站仪进行平面定位，确保工程定位准确；（2）根据设计图纸，确定建筑物轴线，采用钢尺进行放样；（3）对建筑物轴线进行复测，确保其精度符合要求。
2. 基础施工测量（1）采用水准仪进行基础标高测量，确保基础标高符合设计要求；（2）采用全站仪进行基础轴线测量，确保基础轴线与设计图纸一致；（3）对基础梁、柱、墙等结构尺寸进行复测，确保其尺寸符合设计要求。
3. 结构施工测量（1）采用全站仪进行结构轴线测量，确保结构轴线与设计图纸一致；（2）采用水准仪进行结构标高测量，确保结构标高符合设计要求；（3）对框架柱、梁、板等结构尺寸进行复测，确保其尺寸符合设计要求。
4. 装修施工测量（1）采用全站仪进行门窗洞口、墙面、地面等尺寸测量，确保其尺寸符合设计要求；（2）采用水准仪进行装修标高测量，确保装修标高符合设计要求。
5. 道路、广场、绿化等配套设施施工测量（1）采用全站仪进行道路、广场、绿化等配套设施的平面定位；（2）采用水准仪进行标高测量，确保配套设施标高符合设计要求。
施工测量方案

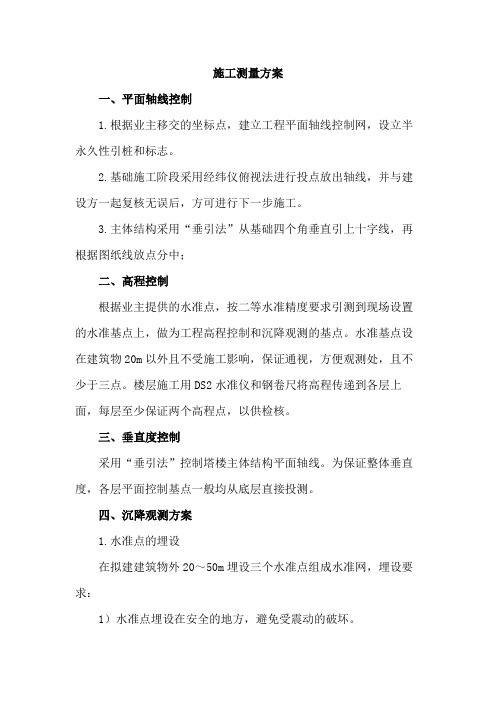

施工测量方案一、平面轴线控制1.根据业主移交的坐标点，建立工程平面轴线控制网，设立半永久性引桩和标志。
2.基础施工阶段采用经纬仪俯视法进行投点放出轴线，并与建设方一起复核无误后，方可进行下一步施工。
3.主体结构采用“垂引法”从基础四个角垂直引上十字线，再根据图纸线放点分中；二、高程控制根据业主提供的水准点，按二等水准精度要求引测到现场设置的水准基点上，做为工程高程控制和沉降观测的基点。
水准基点设在建筑物20m以外且不受施工影响，保证通视，方便观测处，且不少于三点。
楼层施工用DS2水准仪和钢卷尺将高程传递到各层上面，每层至少保证两个高程点，以供检核。
三、垂直度控制采用“垂引法”控制塔楼主体结构平面轴线。
为保证整体垂直度，各层平面控制基点一般均从底层直接投测。
四、沉降观测方案1.水准点的埋设在拟建建筑物外20～50m埋设三个水准点组成水准网，埋设要求：1）水准点埋设在安全的地方，避免受震动的破坏。
2）水准点埋设在易于观测的地方。
2.沉降观测点的埋设根据设计图，观测点应在建筑物角部、抗震缝两侧和外侧结构柱设置。
3.观测点埋设方法：在一层结构柱上隐蔽又便于观测的部位预埋Ф16钢筋，外露3～4cm，钢筋头上用电焊加高，并打磨成半球形。
埋设点必须牢固、稳定、安全，能长期保存。
4.沉降观测的时间、方法和精度1）观测时间施工到±0.000层时进行第一次观测，然后每施工一层观测一次，直至竣工（沉降速率小于0.02mm/d）。
2）观测方法和精度沉降观测是一项长期的系统观测工作，为保证观测成果的准确性，应做到四定：a.固定人员观测和整理成果。
b.固定使用的水准仪及水准尺。
c.使用固定的水准点。
d.按规定的日期、方法和路线进行。
3）观测等级为二等，观测仪器采用N2型精密水准仪、铟钢尺，环线闭合差小于0.30√n mm。
5.沉降观测的成果整理沉降观测提供的成果为：1）建筑物平面图，图上标有观测点位置及编号。
2）下沉量统计表。
施工测量工程施工方案
施工测量工程施工方案一、工程概述该工程施工测量包括土方工程、混凝土工程、金属结构工程等多个施工阶段的测量工作。
施工测量工程的目的是为后续施工提供准确的地形地貌数据和施工控制数据，以确保工程质量和进度的达标。
二、测量准备工作1.了解工程设计图纸，熟悉工程的特点和要求。
2.配置测量仪器和设备，包括全站仪、水平仪、测量杆等。
3.培训测量人员，确保所有参与测量的人员具备相关测量知识和技能。
三、土方工程测量1.建立起点和基准点，按照设计要求进行土方开挖和填方的测量。
2.使用全站仪进行地形地貌测量，测量工程区域内的地面高度和坡度。
3.根据设计要求进行土方开挖和填方的测量，确保土方工程满足设计要求。
四、混凝土工程测量1.对混凝土结构进行测量，包括柱、梁、墙等的尺寸和位置测量。
2.使用全站仪进行混凝土浇筑前的测量，确保混凝土结构的准确位置和尺寸。
3.对混凝土结构进行垂直度和水平度的测量，以确保结构的垂直性和水平性。
五、金属结构工程测量1.对金属结构进行测量，包括钢梁、钢柱等的尺寸和位置测量。
2.使用全站仪进行金属结构安装前的测量，确保金属结构的准确安装位置和尺寸。
3.对金属结构进行垂直度和水平度的测量，以确保结构的垂直性和水平性。
六、安全措施1.测量人员必须全程佩戴个人防护装备，包括安全帽、防护鞋、防护手套等。
2.在使用测量仪器过程中，要确保周围无障碍物，以避免仪器的损坏和人员的伤害。
3.测量人员必须具备基本的安全知识，能够正确使用测量仪器，并及时发现和排除测量中的安全隐患。
七、质量控制1.对测量结果进行校核，确保测量的准确性和可靠性。
2.定期对测量仪器进行校验和维护，确保仪器的工作正常。
3.各测量阶段的测量结果需要及时记录和保存，以备后续工作的参考和分析。
八、施工测量报告1.编制施工测量工程报告，包括测量阶段的测量数据和测量结果的分析。
2.将施工测量报告提交给工程监理单位和施工单位，作为工程进度和质量的依据。
施工测量施工方案
施工测量施工方案施工测量施工方案一、项目简介：本项目为某小区新建楼盘施工测量，总建筑面积XXX平方米，包括XXX栋楼，涉及地基基坑开挖、主体结构施工、公共设施安装等工作。
二、施工测量目标：1. 确保施工按照设计要求进行，保证施工质量；2. 确保施工进度符合计划，按时完成工程；3. 提供准确的测量数据，作为工程验收和结算的依据。
三、施工测量内容：1. 地基基坑开挖：测量基坑位置、坑底标高等，确保基坑开挖符合设计要求；2. 主体结构施工：测量主体结构的轴线、标高、墙体厚度等，确保结构施工准确无误；3. 外立面施工：测量外墙的垂直度、水平度等，确保外墙施工质量；4. 安装工程：测量管道、电缆、设备等的位置、高度等，确保安装位置准确无误；5. 道路、绿化施工：测量道路、绿化的坡度、高度等，确保施工符合要求。
四、测量方法与工具：1. 坐标测量法：采用全站仪、测距仪等设备进行测量，获取建筑物的坐标位置；2. 垂直、水平测量：采用水平仪、测高仪等设备进行测量，确保墙面垂直度、水平度；3. 坡度测量：采用水准仪、测斜仪等设备进行测量，确保道路、绿化的坡度符合要求。
五、施工测量步骤：1. 根据施工图纸确定测量任务和要求；2. 使用测量设备进行测量，记录测量数据；3. 对测量数据进行处理，生成测量报告；4. 将测量报告提交给工程负责人，并与施工进度相配合。
六、施工测量的质量控制：1. 施工测量人员应具备相关证书和经验，确保测量准确无误；2. 测量设备应经过校准，并随时保持良好状态；3. 测量过程要与施工进度相配合，及时反馈检测结果；4. 测量报告要及时提交给工程负责人，遇到问题要及时沟通解决。
七、施工测量的安全控制：1. 测量人员应佩戴必要的个人防护装备，确保施工安全；2. 测量设备要按要求使用，避免损坏或造成人员伤害；3. 在测量过程中，要遵守现场安全规定，确保人身安全。
以上为施工测量施工方案的基本内容和要求，希望能对项目施工有所帮助，确保工程质量和安全。
施工测量方案
施工测量方案1、测量依据（1）根据业主提供的平面控制点与水准点为基准进行复测和引测。
并依据业主提供的有关测量资料、设计结构图、复测资料进行计算和测量放样。
（2）本工程施工测量精度严格按照《公路勘测规范》（JTJ061-99）的要求执行，同时施工放样应符合各分项工程施工技术规范的规定。
2、测量仪器的选用详见辅助资料表“表Ⅳ-2主要测量、试验仪器设备表”。
3、路基施工测量（1）对施工现场及控制点进行实地踏勘，结合本工程平面布置图，布设施工测量平面控制网，并考虑通视条件、稳固状态、放样方便等各种因素，在现场每200米建立一个控制点。
控制点在路基边线两侧间隔分布，以建立通视情况良好的导线控制网。
结合沿线地形的实际情况以及沿线结构物的布设情况，水准点沿线路方向每公里设置不少于2个。
为保证施工期间高程点的稳定性，点位设置在受施工环境影响小，且不易破坏的地方。
（2）定期对导线控制网以及沿线水准点进行闭合校验，随着施工的进展，每个月至少复测一次，以求各控制网达到精度要求。
（3）在路基填土以前，先定好路堤边坡的坡脚桩以及路堑的坡顶桩，严格控制好填挖范围。
每层土方的填筑必须用线路的中桩及填土压实宽度内的边桩进行控制。
4、桥涵施工测量桥涵中线位置、桩间距离的检查校核及墩台位置放样，当有良好的丈量条件时，均直接丈量或用检验过的全站仪测量。
丈量距离时，应对尺寸、温度拉力、垂度和倾斜度进行修正计算。
采用三角网法测算桥轴线桩间距离时，三角网的精度，应符合规范规定。
三角网的基线不应少于2条。
基线应与桥轴线连接，并尽量近于垂直。
基线一般采用直线形，其长度一般不小于桥轴长度的0.7倍，困难地段不得小于0.5倍。
三角网所有角度宜布设在30°～120°之间，困难情况下不应小于25°。
桥轴线直接丈量的回数、基线丈量的回数和用全站仪测量的回数、三角网水平角观测的回数，应按规范规定执行。
三角网平差一般按角度以条件观测平差为主。
施工测量方案范文
施工测量方案范文在施工过程中，测量是一项非常重要的工作。
它不仅涉及到测量施工的尺寸和位置，还可以确保施工过程的准确性和质量。
因此，制定一套科学合理的施工测量方案至关重要。
本文将介绍一个施工测量方案，包括测量方法、测量仪器的选择和应用、测量控制和验收等内容。
一、测量方法1.直接测量法：采用刻度尺、测深尺或其他直接测量工具，直接从测量对象上读取尺寸或深度。
2.间接测量法：采用几何原理和测量工具，通过测量一些与测量对象有固定关系的尺寸，再结合计算方法求得测量对象的尺寸。
二、测量仪器的选择和应用1.全站仪：适用于大地测量和工程测量，可测量水平角、垂直角和斜距，并能进行高程测量。
2.水准仪：适用于高程测量和控制，能够测量不同地点的高差。
3.测距仪：适用于线路测量和大地测量，能够快速测量出两个点之间的距离。
4.激光测距仪：适用于室内距离测量和放样工作，能够精确测量出两个点之间的距离。
三、测量控制1.确定测量基准：在工程测量中，必须要有一个确定的基准点，用来进行测量控制和计算。
一般选取现场固定的建筑物或地貌特征作为基准点。
2.建立控制网：通过设置一定数量的控制点，以方便后续进行测量工作，并保证测量的准确性和可靠性。
3.布设测量点：根据施工图纸确定需要测量的点位，并通过测量仪器进行测量和标记，以备后续的施工操作。
4.记录和处理数据：在测量过程中，需要记录和处理所得的数据，包括水平角、垂直角、斜距和高程等数据，以方便后续的测量和计算。
四、验收1.测量数据的比对和分析：对测量数据进行比对和分析，确保其准确性和可靠性，并尽量减小误差。
2.测量结果的检查和核实：对测量结果进行检查和核实，与设计图纸和规范进行比对，确保达到预期的测量结果。
3.编制测量报告：根据测量结果编制测量报告，包括测量图纸、数据表格和说明，以供相关人员查阅和使用。
施工测量方案是施工过程中的一个重要环节，它直接影响到施工质量和进度。
因此，在制定施工测量方案时，需要充分考虑工程的特点和波动因素，选择合适的测量仪器和方法，确保测量数据的准确性和可靠性，并通过验收来保证施工的准确性和质量。
施工测量方案
施工测量1、根据图纸及现场实际情况，设置控制轴线，按照要求在入口北侧和西侧设置三个水准点引高程，距离为基坑外30M以上，控制点设专人保护，每月复核一次，使用前必须进行校验。
2、测量内容及控制目标测量内容为施工放样与轴线控制，水准测量与标高控制，沉降观测等，测量控制目标为：（1）、轴线位移：5MM内（2）、标高：层高±8MM，全高±20MM（3）、垂直度：每层5MM内，全高20MM内3、测量准备（1）、测量器具准备全站仪一台，J2级经纬仪1架，DS3水准仪2架，5kg线锤4颗，50M钢卷尺6把，5M钢卷尺20把，塔尺3把，其他如对讲机3副，钢丝线、尼龙线、墨斗等辅助工具。
（2）、人员配备为保证测量精度，设专职测量技术人员2名，做到定人定机定路线（沉降观测还应做到定时间），另配备辅助工2名。
4、施工测量（1）、轴线测量与控制①基础阶段采用龙门桩控制法，即用经纬仪将导线基准点投测到基坑边，再根据此基准点在基坑边建立龙门桩测量控制网。
②上部结构阶段上部结构轴线测量的控制面积较大，测量采用内控法，结合多次复核法（多条控制轴线正反校核），每幢楼各设3个测量轴线。
上部结构轴线测控以底层引测轴线为控制线，用经纬仪将下层轴线层层引测至楼层，然后据此控制轴线进行楼层放样。
（2）、标高控制标高控制首先是水准基点的控制，根据本工程特点，水准基点位置固定采用打设钢管及浇筑混凝土，形成一个水准基点控制网，每次引测测量时进行水准基点复测，楼层标高测控时，利用边柱井用钢卷尺作垂直测量，在楼层用水准仪测设，并对各点进行校核，减少差错。
（3）、沉降观测根据设计或规范要求设置沉降观测点，按设计确定的沉降观测点数量与位置埋设好观测点，并按《建筑变形测量规程》（JGJ/T8-9）要求进行观测，以事先布设的标高控制点为基准按要求进行沉降观测。
沉降观测采用闭合法观测，观测次数和精度要求按设计和国家有关技术规范执行。
本工程观测点位置设置在房屋四角转角处以及中间每隔8～12米的轴线上可观测到的墙、柱上设置。
施工测量工程施工方案
施工测量工程施工方案施工测量工程施工方案本工程施工测量工作由项目部专业测量人员成立测量组，共配备测量负责人1名，测量工程师3名，测量技术人员5名，负责施工测量控制监测工作。
测量组根据给定的坐标点和高程控制点进行工程定位、建立导线控制网。
为确保测量成果准确无误，本工程测量工作坚持三级管理，配备测量经验丰富的技术人员和先进测量仪器。
在施工前进行控制点的加密埋设和联测，控制测量中采用复合导线进行施测，观测左角，测角中误差、两半测回差、角度闭合差、坐标相对闭合差符合技术规范要求。
全站仪测边时，测距中误差±15mm，每站测四次，取其平均值，再取相邻两站（同一边）的平均值，作为该边的边长。
水准测量按四等水准测量技术要求进行，闭合差≤20Lmm（L为水准路线长，以Km计）。
测量成果及时上报监理，测量成果得到监理工程师的批准签认后，方可作为以后施工和检测的依据。
配备经过国家有关计量部门鉴定合格的仪器设备，包括精度不低于1″的全站仪3台和DS2水准仪6台。
导线点和水准点选在地势较高，通视条件好，方便安置仪器的牢固位置。
导线联测时和相邻的导线闭合，并至少测过一个导线点和水准点，避免将来发生穿袖和错台。
在施工前进行控制点复核测量，核对设计路线，补桩或加桩，使各项中线桩完整无缺，以便准确地进行施工放样。
施工测量按招标文件技术规范、施工图纸及相关规定执行。
对整个工程场区地面平面控制网按精密导线网布设，对丢失的桩位应及时采取补测措施。
补测转角点桩时，采用延长切线法，交出丢失的转角点桩，并打钉护桩保护。
补测转点桩，采用正倒镜延长直线法重新补测。
对施工时难以保留的桩，如加桩、曲线上各点桩，加钉护桩予以保护。
加钉护桩的方法见附图，护桩上标出相应的桩号和量出的距离，同时还绘制草图并记入记录簿内，以备查用。
工区测量小组进行日常的施工放样工作，项目部测量队对工区测量小组工作进行检查、校核、监督和控制，公司精测队负责测量加密控制点，复测导线控制点和水准点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工测量方案一、工程概况该工程为潼关高级中学图书实验综合楼，位于潼关县潼关中学院内。
施工单位：渭南中瑞水电建筑有限公司建设单位：潼关县潼关中学勘察单位：陕西地矿第二工程勘察院设计单位：陕西省现代建筑设计研究院监理单位：陕西远望建设项目工程管理公司建筑概况：潼关高级中学图书实验综合楼为地下0层，地上5层，总建筑面积为7983.26㎡，总高度为23.55m，结构为框架结构，抗震等级为一级，抗震设防烈度为八度。
结构概况二、工程测量依据（一）工程测量定位成果，工程水准测量成果（二）潼关高级中学图书实验综合楼工程施工图。
（三）《建筑工程施工测量规程》（DBJ01-21-95）（四）《建筑安装工程资料管理规程》DBJ01-51-2002三、测量仪器的使用要求所用测量仪器，钢尺和塔尺均有鉴定证书，未经鉴定合格的仪器禁止使用。
测量人员应经常擦拭、保养测量仪器及用具，使测量仪器经常处于完好状态，以保证施工的需要。
四、施工测量管理制度根据施工现场情况和工程特点，制定如下测量管理制度(一)交接桩制度：1、项目部技术部收到设计图纸、具备交接桩条件后，报告建设单位和公司技术部，决定时间及时进行交界桩工作。
2、交接桩工作由建设单位主持，施工单位由技术部组织，在现场由勘测设计单位直接进行交接桩工作。
3、交接桩测量资料必须齐全，并应标桩示意图，表明各种桩标平面位置和标高，必要时要附有文字说明，依照资料，现场核对进行点交。
4、各种标桩采用点交方式，必要时进行现场交接复测。
5、交接桩时，各主要标桩要完整、稳固。
交接后。
接桩单位应组织测量单位进行必要的复测工作。
6、交接单位在复测过程中，如发现问题，应及时提交交桩单位研究解决。
（二）测量复测制度：1、为避免测量差错，所有测量内业和计算资料，必须经两人符合。
施工中，应采取不同方式不同测点由两人进行复测，其测量工作内容、成果等要详细填入测量手簿内，并签字以示负责。
2、现场内各测量控制标桩，必须定期进行检测，特殊情况应随时进行检测。
（三）标桩保护1、测量人员必须对标桩妥善保护。
永久和半永久标桩要设置牢固，并应设置明显标志，设“测量标桩，注意保护”标示，以防损坏。
2、测量人员应经常定期巡视标桩保护情况。
所有测量标桩，未经项目部主任工程师批准，不得随意拆毁。
在施测范围内，需搭设临时建筑物或堆放材料时，必须事先与各级测量人员取得联系，同意后方可实施，以免损坏测量标桩或影响测量视线。
（四）、工程竣工测量：1、施工测量必须保证建筑物位置正确，其精度符合设计和施工规范要求，施工测量必须编制测量方案，经审批后方可实施。
2、各种建筑物的标桩,测量放线前,必须填写“工程测量定位单”,施工中必须认真填写工程定位测量纪录或测量复核记录。
3、在工程施工中，必须根据有关规定要求及时安排实施竣工测量工作。
（五）测量成果整理与积累1、测量成果的计算资料必须做到纪录真实、字迹清楚、计算正确，尽量做到格式统一，装订成册后妥善保管。
2、原始资料记录必须清楚，不得涂改或后补。
测量手簿应按规定填写，并详细记载观测时的特殊情况。
3、工程竣工后，必须及时整理测量资料，凡纳入工程技术档案的，应按规定要求的内容整理好后交技术部归档。
其他不入档者。
应保留到工程竣工交后一年方可处理。
（六）测量仪器、工具使用和保管制度：1、测量仪器的使用：（1）测量人员应负责和检查测量仪器的使用和保管情况。
（2）测量人员必须熟悉和掌握并严格遵守测量专业规程。
（3）凡新仪器使用之前必须进行检验校正，并根据说明书，充分了解仪器的性能方可使用。
（4）精密测量仪器，必须由测量主管技术人员或在其具体指导下才能使用。
（5）测量人员在使用仪器施测过程中，必须坚守岗位，避免仪器受振、倾倒和碰撞，雨天或烈日下测量应打伞。
2、测量仪器的维护：（1）测量仪器必须由熟悉仪器性能和有实验经验的专业技术人员经常定期维护。
要按计量管理规定及时送验。
单位内部每季度要检查校验一次仪器的精度。
（2）测量人员随时清点仪器的附件、工具、以防丢失。
（3）测量仪器或工具，应经常保持清洁，及时擦拭，定期上油。
（4）测量仪器使用中，如发现误差过大或受损时，应及时提出报告，送公司技术部处理，不得擅自拆修。
3、测量仪器的保管：（1）测量仪器必须由专人保管，使用中要注意防晒、防淋、防尘和防潮。
（2）领用和归还仪器时，使用和保管人员应互相进行检查，发现问题及时提出。
（3）测量仪器主管人员必须掌握、检查、了解测量仪器使用、保管情况，要求每年登记一次，发现问题及时处理。
（4）建立测量仪器档案卡片制度，并随同仪器同时调动。
（5）测量仪器必须经公司主管业务部门组织鉴定后方可报废。
（6）增补购置测量仪器必须由公司技术部提出申请，报公司总工程师审批。
测量人员必须严格遵守各项管理制度，严格按施工规范的要求进行操作，认真踏实，不弄虚作假，不敷衍了事。
测量数据及时精确，保证施工正常顺利进行，保证施工质量。
五、主要施工测量方法基础施工控制：底板放线,在土方施工完后,在将纵横控制轴点引测到基础坑沿坐标做点,作为向基础每次投测主轴线控制线安置的依据。
此时已在地基坑边沿形成一个控制网。
当基础垫层施工完毕,需要在垫层上测定出建筑物各轴线,边界线及墙宽线和桩线等。
这是具体确定建筑物位置的关键环节,根据基坑边上的轴线控制桩。
用经纬仪向垫层上投测建筑物四角和主要轴线,投测时一定要先校测起始控制桩,做到施测步步有校核,完成后由技术部及监理检查合格后再详细放出细部轴线。
根据基础图以各轴线为准用墨线弹出施工中所需要的边墙体线、边界线、柱网线、洞口线、电梯井线、楼梯线及模板控制线等。
柱子节点用红油漆注明。
所放线必需经自检、互检合格后及时报验。
做好资料，待技术部门监理验线符合规范要求后，方可进行下道工序。
每层标高线为建筑标高50线，用墨线弹在混凝土墙上。
六、工程的施工定位及测量、放线本工程地面5层，局部6层，地下0层，对主体工程的测量要求较高。
尤其是工程的垂直度按要求层间不得大于±3。
全高竖向偏差为H/10000且不得大于±30。
由于施工现场狭小，测量精度要求高，为了保证工程测量的精度，结合现场实际情况，选择如下测量方案。
1、平面控制该工程属城市高层建筑物，建筑物的红线及定位均由城建规划局测定。
我们根据城建所提供的测量标志和建筑平面图，进行复测，依据建筑物的轴线和开间建立矩形控制网。
作为平面控制的首级控制。
在地下、地上各层施工中，能准确迅速地恢复各轴线的位置，以保证同一条中线或轴线在各层上投测的位置都能在同一铅垂面内。
在矩形控制的施测中，其四角顶点用经纬仪测每角的顶角为90°，每角用2个测回，其误差不得大于±9”—15”，四角的总和为360°，其误差不得大于±20”，四边的距离量距精度为1/5000L。
对平面控制的四个顶点，设立牢固的标志。
为防止施工过程中由于各种原因造成对标志的影响，对四角顶点的观测要定期核校以保证测量的精度。
2、高程控制施工场地狭小，水准点的设置很难根据现场实际情况设置四个水准基点，进行连网观测，其闭合差小于±0.5nmm（n测站数）。
按测站数成正比例进行闭合差平差调整，使之各点都得出准确的调和数据，以便于使用过程中互相校核。
3、竖向控制根据实际情况，计划采用内控法，作为该工程的竖向控制方法。
在内控法施测中主要选用垂准仪对主楼主要控制线进行天顶，天底投测法投测。
4、技术依据和施工测量设备（1）本工程按建设部颁发的标准测量规范及国家《水准测量规范》按二级水准测量要求施测。
施工测量仪器配备情况见下表表5-1（2）施工测量技术要求。
（3）沉降观测。
（4）沉降观测点的位置按图纸要求。
（5）基辅尺，读数允许偏差为±0.50mm。
（6）基辅尺高差为±0.7mm。
（7）闭合水准仪路线闭合差为±4n。
（n为测站数）。
（8）水准仪的I<±15″。
（9）水平角的施测：（10）水平角角观测为3测回，测回差为9″。
（11）要消除仪器的光学对点误差。
对点时，必须将对点器镜对着相对方向，反复转向对点，消除光学对点误差。
5、垂直度的投测：视准线必须与仪器机轴重合。
主体测量精度：6、主体工程的施测作法本测量方案从地下室施工结束后开始，在基础工程施工前建立场外测量控制网络，控制网络的建立要精心施工施测，精心计算，施测的各种数据要符合测量规范的规定，正确无误建立起轴线外控制网络，其精度直接影响整体建筑物的施工测量效果。
7、建立轴线垂直引基准网点在地下室施工结束时，根据图纸轴线关系，在±0.00楼板砼上精确埋设200×200×10钢板四块控制点的测量标志。
精确测量各控制点之间的距离和夹角度数。
距离须用检验过的尺丈量，角度应用经纬仪（J2级的精密仪器）测量，在A、B、C、D控制点，分别作标记，反复测各点的尺寸，角度无误整理成原始资料，做好每次投测复核的基准原始点。
在四块钢板位置上，根据控制点布置尺寸，在底层组成边长为定长的直角四边形ABCD（矩形），测出各墙柱到轴线与此四边形的方位关系，作为上面各层投点后进行楼面放样，校正复核的原始资料。
8、各层轴线的投测（1）投测点设置后，在各层楼板投测点A、B、C、D四点处，须留置200×200孔洞供仪器光线通过。
采用天顶天底仪竖向贯通投点法，将仪器安置在控制测点上，调平，在浇好的砼楼面预留洞口上安装扣件夹板，用仪器校正夹板上圆心点后上紧螺丝，作为剪力墙轴线放样的依据。
（2）在投点过程中，为了消除仪器本身的缺陷对测量精度的影响，应将仪器在水平方向作360°回转，反复调平水准管轴。
（3）进行上层楼面投测时，固定好A、B、C、D四点夹板后，置经纬仪于A点上，测∠BAC，并丈量AB、AC，进行角度和长度的检验，∠CDB，CD、BD距离用同样的方法进行检验，符合要求后，按底层矩形ABCD与各墙柱到轴线的方位关系，测出该层全部轴线位置，并以此进行楼面各尺寸的放样工作。
（4）主体结构施工中，考虑到上层浇水、杂物、堆物等因素，在控制钢板旁砖砌490×490保护圈加预制板保护盖，并在每层预留200×200垂直传递孔，放样后四周砌100高挡水圈，防止投点时各层施工用水洒在仪器上。
9、标高测量（1）主体结构标高按照要求允许偏差不得大于30mm，根据附近水准点，先于底层墙柱上测出+1.0m标高线，划上线“▲”标记，后用专用钢卷尺从底层红三角+1.00标高线沿三根墙柱身逐层向上丈量，三根丈量差不得大于5mm，然后取四点平均值，划上相对标高线，写明相对高程，并用仪器按每层楼设计标高抄平。
（2）在逐层丈量时，为避免偏差积累，必须每隔3-5层从底层+1.00m标高线丈量一次高程，如发现误差，及时调整，使其达到规范要求。
