浅论油气开发中硫化氢对钢材的腐蚀及对策
硫化氢金属腐蚀

精选ppt
17
• 四川局威远23井,下入7″(N-80)的技 术套管,对丝扣连接不放心,在连接处 电焊加固,而这口井恰好含H2S,因井口 压力大,很快就将焊口蹩破,井口被抬 起,引起爆炸着火,火焰高达100米,3 分钟后井架倒塌,烧了44天,损失1亿多 元。
精选ppt
18
5、时间:
精选ppt
20
2、加入缓蚀剂
原理:金属表面氧化生成钝化膜或改变 金属腐蚀电位起保护作用。
精选ppt
21
• 3、控制溶液的PH值
提高溶液PH值降低溶液中H+含量,可提 高钢材对硫化氢的耐腐蚀能力,维持PH 值在9~11之间,不仅可有效预防硫化氢 腐蚀,又可同时提高钢材疲劳寿命。
• 4、减少硫化氢溶液有管材的接触时间
精选ppt
2
事例:
2003年,河南油田70119井队在T708 井的试采中发生氢脆断裂。该井设计井 深5600米。完井后试采一周,开始起钻 具,起了有500米左右突然发生氢脆断裂, 钻具断为好几节掉入井内。事后测得井 口硫化氢浓度为1000ppm左右,距离井 口周围方圆50米左右,测得硫化氢浓度 为500——600ppm。最后不得不采取封 井措施,放弃该井,造成两千多万的经 济损失。
管材与硫化氢溶液接触的时间越长,发生电化 学失重腐蚀、氢脆和硫化物应力腐蚀破裂的程 度就越严重。
精选ppt
19
三、硫化氢应力腐蚀开裂和氢损伤的预防
• 1、选用抗硫管材: • 成份合理 • 采用有害元素含量很低的纯净钢材 • 良好的淬透性和均匀细小的回火组织,硬度
波动尽可能小 • 回火稳定性好,回火温度高(大于600度) • 良好的韧性 • 消除残余拉应力
油气田硫化氢腐蚀浅析

油气田硫化氢腐蚀浅析摘要:在油气田生产运输的过程中,H2S会对管线设备等金属材料造成严重的腐蚀,从而导致管线设备的磨损和报废,造成重大的经济损失。
此外,由于管线设备受到严重腐蚀而使H2S泄漏,容易引起人员伤亡。
本文从油气田硫化氢腐蚀现状出发,对硫化氢腐蚀机理及防护进行浅析。
关键词:硫化氢腐蚀机理影响因素防腐1.硫化氢腐蚀机理研究国外包括Keddamt等建立的H2S水中铁溶解的反应模型;Armstrong和Henderson对电极反应分两步进行的理论描述; Bai和Conway对一种产物到另一种产物进行的还原反应机理进行了系统的研究;Sardiseo,Wright和Greeo研究了30℃时H2S—CO2—H2O系统中中碳钢的腐蚀,说明了H2S在两种分压下金属表面形成的不同硫化物膜及腐蚀速率随H2S浓度和溶液pH的影响。
Hausler 等人研究表明腐蚀中的速率控制步骤是通过硫化物膜的电荷的传递。
Ramanarayanan和Smith研究了4130钢在220℃含Cl-的饱和H2S溶液中的腐蚀,发现生成以Fe1-xS为主的硫化物膜,总的腐蚀速率控制步骤是铁离子通过不断增长的Fe1-xS膜,最终硫化物膜增长与溶解速率达到稳定。
Sardiseo和pitts观察到溶液在不同pH时金属表面形成了不同的硫化物膜。
Petelotetal研究表明了金属浸入含H2S溶液中硫化铁膜的增长随时间变化的情况。
另外Tewari和Campbell也有类似的研究。
Iofa等提出了H2S溶液中铁的腐蚀反应式依次为化学吸附反应(l.1式)和阳极放电反应(1.2式)。
Fe+H2S+H2O→FeSH-ads+H3O+ (1.1) FeSH-ads →FeSH-ads +2e- (1.2)Shoesmith则给出了FeSH-ads+继反应(1.2)后的不同转变情况:FeSH-ads →FeS+H+ (1.3) FeSH-ads +H3O+→Fe+2+H2S+H2O (l.4)H.Maetal得出H2S抑制腐蚀的反应式:Fe+H2S+H2→FeSH-ads +H3O+ (1.5)FeSH-ads →FeSHads +e - (1.6) FeSHads →FeSH++e -(1.7)Bolmer认为在H2S环境中阴极反应机理为: 2H2S+2e→H2+2HS- (1.8)在国内张学元先生研究硫化氢腐蚀机理反应式:H2S→H++HS- (1.9) HS-→H++S2- (1.10)2.硫化氢腐蚀的影响因素影响H2S腐蚀的因素主要可分为材料因素、环境因素。
硫化氢对气田钢材的腐蚀影响及防治

Zha n, o Bi Chu Yn mi e 1 e n, t . a
Mea o r so a a s d e o o c t se fl t % o e n t n [e o o c o t u au .te a n a e o e t e n t l ro in h sc u e c n mi o s s o % o4 c ft ai a c n mi u p tv l e h n u [ r d d se l h o i Chn c o n e o 0 p r e to h oa r d ci n a d 3 e c n ft e se l e u p n , o l h v e n s r p e u o i a a c u t d f r2 ec n ft e t tlp o u t , n 0 p r e to t e, q i me t t os a e b e c a p d d e t o h c ro in T e e i 3 0 b l o u n o s e u o c ro i n e c e ri h n , i h a c u t f r4 p r e to h n o so . h r s 0 i i n y a fl s s d e t o so a h y a c i a wh c c o n s o e c n fC i a SGDP l o n 、 P oe t n o a el i ih H2 n i o tn r n t ee p o ai n a d d v lp n r c s , n h e oma c u l y r tci f sw l w t h g S i a mp ra t o g s h s wok i h x lr t n e eo me t o e s a d t e p r r n e q a i o p f t o et c n c l a ls eai n t i e d c p c t ul i ga d d v l p n p e 、 h a e i u s d t e h r n mp c f h h ia s c o e rl t ol l a a i b i n n e e o me t e d T e p p r s s e a a d i a t t e h a o o f i y d s d c h m f co so eH2 a e dt t e tr l, s l a r v ni eme s r sa dr p i n c nq e . a t r f h S i g s l ose l t n i f mae a s a l s e e t a u e n e ar gt h i u s i we p v i e Ke r s g s e d h d o e u i e h r ,mp c c o s p e e t e me s r s r p i n c n q e y wo d : a l , y r g n s l d , am i a t a t r , r v n i a u e ,e a r gt h i u . i f f f v i e

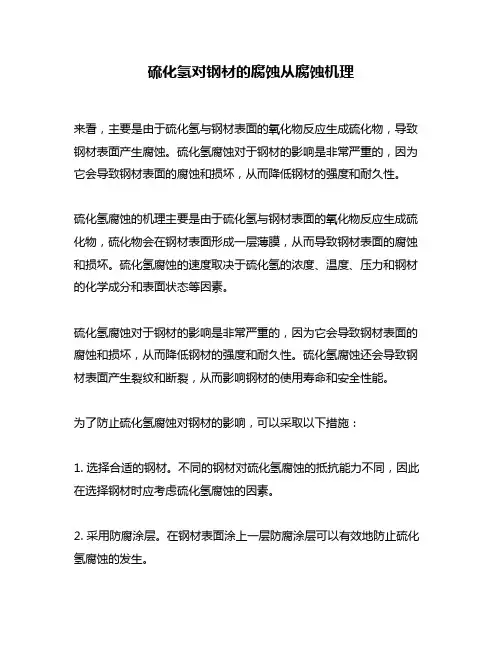

硫化氢对钢材的腐蚀从腐蚀机理

硫化氢对钢材的腐蚀从腐蚀机理
来看,主要是由于硫化氢与钢材表面的氧化物反应生成硫化物,导致钢材表面产生腐蚀。
硫化氢腐蚀对于钢材的影响是非常严重的,因为它会导致钢材表面的腐蚀和损坏,从而降低钢材的强度和耐久性。
硫化氢腐蚀的机理主要是由于硫化氢与钢材表面的氧化物反应生成硫化物,硫化物会在钢材表面形成一层薄膜,从而导致钢材表面的腐蚀和损坏。
硫化氢腐蚀的速度取决于硫化氢的浓度、温度、压力和钢材的化学成分和表面状态等因素。
硫化氢腐蚀对于钢材的影响是非常严重的,因为它会导致钢材表面的腐蚀和损坏,从而降低钢材的强度和耐久性。
硫化氢腐蚀还会导致钢材表面产生裂纹和断裂,从而影响钢材的使用寿命和安全性能。
为了防止硫化氢腐蚀对钢材的影响,可以采取以下措施:
1. 选择合适的钢材。
不同的钢材对硫化氢腐蚀的抵抗能力不同,因此在选择钢材时应考虑硫化氢腐蚀的因素。
2. 采用防腐涂层。
在钢材表面涂上一层防腐涂层可以有效地防止硫化氢腐蚀的发生。
3. 控制硫化氢的浓度和温度。
在使用钢材的环境中,应尽量控制硫化氢的浓度和温度,以减少硫化氢腐蚀的发生。
4. 定期检查和维护。
定期检查和维护钢材可以及时发现和处理硫化氢腐蚀的问题,从而保证钢材的使用寿命和安全性能。
总之,硫化氢腐蚀对钢材的影响是非常严重的,因此在使用钢材时应注意防止硫化氢腐蚀的发生。
通过选择合适的钢材、采用防腐涂层、控制硫化氢的浓度和温度以及定期检查和维护等措施,可以有效地防止硫化氢腐蚀对钢材的影响。

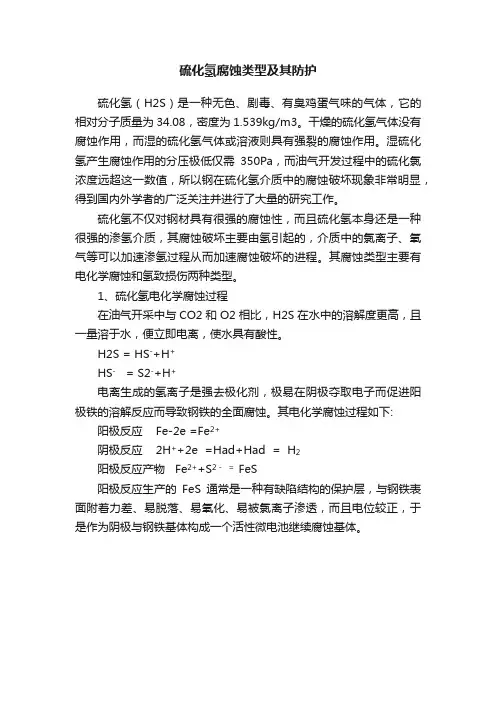

硫化氢腐蚀类型及其防护

硫化氢腐蚀类型及其防护硫化氢(H2S)是一种无色、剧毒、有臭鸡蛋气味的气体,它的相对分子质量为34.08,密度为1.539kg/m3。
干燥的硫化氢气体没有腐蚀作用,而湿的硫化氢气体或溶液则具有强裂的腐蚀作用。
湿硫化氢产生腐蚀作用的分压极低仅需350Pa,而油气开发过程中的硫化氯浓度远超这一数值,所以钢在硫化氢介质中的腐蚀破坏现象非常明显,得到国内外学者的广泛关注并进行了大量的研究工作。
硫化氢不仅对钢材具有很强的腐蚀性,而且硫化氢本身还是一种很强的渗氢介质,其腐蚀破坏主要由氢引起的,介质中的氯离子、氧气等可以加速渗氢过程从而加速腐蚀破坏的进程。
其腐蚀类型主要有电化学腐蚀和氢致损伤两种类型。
1、硫化氢电化学腐蚀过程在油气开采中与CO2和O2相比,H2S在水中的溶解度更高,且一量溶于水,便立即电离,使水具有酸性。
H2S = HS-+H+HS- = S2-+H+电离生成的氢离子是强去极化剂,极易在阴极夺取电子而促进阳极铁的溶解反应而导致钢铁的全面腐蚀。
其电化学腐蚀过程如下: 阳极反应 Fe-2e =Fe2+阴极反应 2H++2e =Had+Had = H2阳极反应产物 Fe2++S2- = FeS阳极反应生产的FeS通常是一种有缺陷结构的保护层,与钢铁表面附着力差、易脱落、易氧化、易被氯离子渗透,而且电位较正,于是作为阴极与钢铁基体构成一个活性微电池继续腐蚀基体。
2、氢损伤H2S水溶液对钢材电化学腐蚀的另一个产物是氢。
一般认为反应生成的氢有两个去向,一是氢原子间结合生成分子氢而排出,另一个去向就是吸附于钢材表面的氢原子因半径小具有很强的渗透性,可以被钢材吸收进入钢材内部的晶格中,溶于晶格中的氢原子有很强的游离性,在一定条件下引起氢损伤。
在含H2S酸性油气中,氢损伤主要表现为硫化物应力开裂(SSCC)、氢致开裂(HIC)和氢鼓泡(HB)等几种破坏形式。
A、氢鼓泡(Hydrogen bubbling,HB)H2S在电化学腐蚀过程中产生的氢原子具有很强的渗透性,可以向钢材内部渗透,并在晶粒界面、夹杂面、位错、蚀坑等缺陷部位聚集而结合成氢分子。

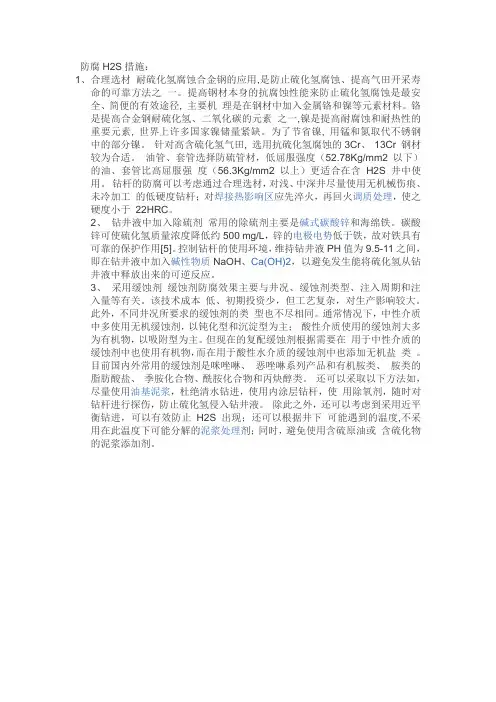

防腐H2S措施

防腐H2S措施:1、合理选材耐硫化氢腐蚀合金钢的应用,是防止硫化氢腐蚀、提高气田开采寿命的可靠方法之一。
提高钢材本身的抗腐蚀性能来防止硫化氢腐蚀是最安全、简便的有效途径, 主要机理是在钢材中加入金属铬和镍等元素材料。
铬是提高合金钢耐硫化氢、二氧化碳的元素之一,镍是提高耐腐蚀和耐热性的重要元素, 世界上许多国家镍储量紧缺。
为了节省镍, 用锰和氮取代不锈钢中的部分镍。
针对高含硫化氢气田, 选用抗硫化氢腐蚀的3Cr、13Cr 钢材较为合适。
油管、套管选择防硫管材,低屈服强度(52.78Kg/mm2 以下)的油、套管比高屈服强度(56.3Kg/mm2 以上)更适合在含H2S 井中使用。
钻杆的防腐可以考虑通过合理选材,对浅、中深井尽量使用无机械伤痕、未冷加工的低硬度钻杆;对焊接热影响区应先淬火,再回火调质处理,使之硬度小于22HRC。
2、钻井液中加入除硫剂常用的除硫剂主要是碱式碳酸锌和海绵铁。
碳酸锌可使硫化氢质量浓度降低约500 mg/L,锌的电极电势低于铁,故对铁具有可靠的保护作用[5]。
控制钻杆的使用环境,维持钻井液PH值为9.5-11之间,即在钻井液中加入碱性物质 NaOH、Ca(OH)2,以避免发生能将硫化氢从钻井液中释放出来的可逆反应。
3、采用缓蚀剂缓蚀剂防腐效果主要与井况、缓蚀剂类型、注入周期和注入量等有关。
该技术成本低、初期投资少,但工艺复杂,对生产影响较大。
此外,不同井况所要求的缓蚀剂的类型也不尽相同。
通常情况下,中性介质中多使用无机缓蚀剂,以钝化型和沉淀型为主;酸性介质使用的缓蚀剂大多为有机物,以吸附型为主。
但现在的复配缓蚀剂根据需要在用于中性介质的缓蚀剂中也使用有机物,而在用于酸性水介质的缓蚀剂中也添加无机盐类。
目前国内外常用的缓蚀剂是咪唑啉、恶唑啉系列产品和有机胺类、胺类的脂肪酸盐、季胺化合物、酰胺化合物和丙炔醇类。
还可以采取以下方法如,尽量使用油基泥浆,杜绝清水钻进,使用内涂层钻杆,使用除氧剂,随时对钻杆进行探伤,防止硫化氢侵入钻井液。
硫化氢腐蚀的机理及影响因素

硫化氢腐蚀的机理及影响因素作者:安全管理网来源:安全管理网1. H2S腐蚀机理自20世纪50年代以来,含有H2S气体的油气田中,钢在H2S介质中的腐蚀破坏现象即被看成开发过程中的重大安全隐患,各国学者为此进行了大量的研究工作。
虽然现已普遍承认H2S不仅对钢材具有很强的腐蚀性,而且H2S本身还是一种很强的渗氢介质,H2S腐蚀破裂是由氢引起的;但是,关于H2S促进渗氢过程的机制,氢在钢中存在的状态、运行过程以及氢脆本质等至今看法仍不统一。
关于这方面的文献资料虽然不少,但以假说推论占多,而真正的试验依据却仍显不足。
因此,在开发含H2S酸性油气田过程中,为了防止H2S腐蚀,了解H2S腐蚀的基本机理是非常必要的。
(1) 硫化氢电化学腐蚀过程硫化氢(H2S)的相对分子质量为34.08,密度为1.539kg/m3。
硫化氢在水中的溶解度随着温度升高而降低。
在760mmHg,30℃时,硫化氢在水中的饱和浓度大约3580mg/L。
1在油气工业中,含H2S溶液中钢材的各种腐蚀(包括硫化氢腐蚀、应力腐蚀开裂、氢致开裂)已引起了足够重视,并展开了众多的研究。
其中包括Armstrong和Henderson对电极反应分两步进行的理论描述;Keddamt等提出的H2S04中铁溶解的反应模型;Bai和Conway对一种产物到另一种产物进行的还原反应机理进行了系统的研究。
研究表明,阳极反应是铁作为离子铁进入溶液的,而阴极反应,特别是无氧环境中的阴极反应是源于H2S中的H+的还原反应。
总的腐蚀速率随着pH的降低而增加,这归于金属表面硫化铁活性的不同而产生。
Sardisco,Wright和Greco研究了30℃时H2S-C02-H20系统中碳钢的腐蚀,结果表明,在H2S分压低于0.1Pa时,金属表面会形成包括FeS2,FeS,Fe1-X S在内的具有保护性的硫化物膜。
然而,当H2S分压介于0.1~4Pa时,会形成以Fe1-X S为主的包括FeS,FeS2在内的非保护性膜。
论述炼油设备的湿硫化氢腐蚀与防治方法

论述炼油设备的湿硫化氢腐蚀与防治方法近年来,石油公司大幅度的增加了对含硫或者高含硫原油的加工数量,因而炼油设备也出现比较严重的腐蚀现象。
而在各个种类的腐蚀中,最为严重或者说对设备伤害最大的是高温硫腐蚀以及湿硫化氢造成的设备损坏。
对于高温硫腐蚀只要更换采用适当的耐高温硫腐蚀的设备材料即可大大的缓解此类腐蚀,但是对湿硫化氢所造成的腐蚀进行防治就会有较大的困难。
含硫原油对设备进行腐蚀从而产生硫铁化合物,而硫铁化合物一旦与空气中的氧气接触,它们就会迅速的发生化学反应,也会产生大量的热。
如果这些热量不能够及时的向周边消散,就会导致设备局部迅速升温,而原油属于可燃物质,这就很可能引起具有可怕后果的自燃事故,也会对人类的正常生活及经济活动带来巨大的损失。
下面我们将会着重讨论引起这类事故主要原理及相应的预防治理措施。
1 湿硫化氢对设备的腐蚀机理湿硫化氢在水中极易发生离解,它的腐蚀过程就是一个化学反应,在阳极会出现一般性腐蚀,结果为产生FeS的膜。
从而使金属表面遭到破坏,形成腐蚀坑而出现回路电池的作用,是破坏程度进一步加深。
而在阴极处会出现因化学反应而生成的活性很强的氢,它会在金属比较脆弱的部位比如金属的缺陷处、焊接缺陷处聚集,产生氢鼓包导致金属结构遭到破坏,即使是高强钢也难逃其魔爪。
这种现象我们通常称其为湿硫化氢应力腐蚀开裂。
一般来说,强度越高的钢越容易因此应力而受到损坏,因为强度越高,钢对应力的腐蚀也就越敏感。
碳酸盐或者是湿硫化氢还有氢氧化物等许多无机物质都是我们生产当中比较常见的应力腐蚀环境。
在我国的炼油企业中,大多数都是采用的低合金高强度钢作为其压力容器的主要材料,而之前我们也明确的表述了湿硫化氢对高强度钢的腐蚀是较为厉害的。
湿硫化氢造成的腐蚀最早出现在油田设备和管道设施上,由于近几年出现的几起重大事故,湿硫化氢也自然而然的走进了我们的视野当中,而这几起事故当中发生在1984年的雷蒙特三号炼油厂的事故就是一个最典型的案例。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
浅论油气田开发中硫化氢对钢材的腐蚀及对策摘要本文从材料因素和使用环境因素分析了油气田开发中硫化氢对钢材的腐蚀问题.提出了在实践中钢材从选择材料及其热处理方法、合理选择工艺及设计思路和其它方法防止预防对策进行探讨,以期对油气田生产、科研中对刚才的选择有所参考。
关键词钢材硫化氢防腐蚀对策油气田生产中起腐蚀作用的主要是盐水、硫化氢、二氧化碳和有机酸。
在各种腐蚀介质中硫化氢的腐蚀最为严重,它是造成材料快速破裂的主要原因之一。
本文试从钢材硫化氯腐蚀的因素进行分析并对预防对策进行探讨,以期对油气田生产、科研中对钢材的选择有所参考。
1 钢材硫化氢腐蚀的因素分析1.1材料因素在油气田开发、使用过程中发生的腐蚀类型里面,以硫化氢腐蚀时材料因素的影响较大,材料因素主要有材料的显微组织、机械性能指标及合金元素等。
l.1.1 材料的机械性能指标一般认为,强度越高的钢材对腐蚀的敏感性越大。
在含硫化物的介质中,屈服点高于630Mpa的钢管由介质引起的性质改变会突然发生破裂,随着拉伸性能的增加,即使硫化氢含量减少到极小的数量,也会引起突然破坏。
在很大的应力作用下,只需有低达千万分之一的硫化氢就足以使抗拉强度为1050Mpa的钢管产生脆性破坏。
同样,在没有一点硫化氢存在的情况下,当二氧化碳的分压力为0.21kg/mm2时,也可以引起脆性状态而使钢材破坏,因此材料强度的提高对硫化物应力腐蚀的敏感性越高,材料的断裂大都出现在硬度大于HRC22(当于HB200)的情况下,因此通常HRC22可能作为判定钻柱材料是否适合于含硫油气井钻探的标准。
1.1.2 材料的显微组织材料的性能是由它内部的组织和相结构决定的。
有些科研人员认为,钢的组织比成分对在硫化物中应力腐蚀开裂的稳定性的影响要大。
组织为马氏体或铁素体的钢在高应力及高的含氢条件下对硫化物中的腐蚀开裂是高度敏感的,尤其是马氏体对硫化氢应力腐蚀开裂(以下简称SSCC)和氢致开裂非常敏感,但在其含量较少时,敏感性相对较小,随着含量的增多,敏感性增大,严重时即时加上百分之几屈服强度的应力也可能发生断裂。
回火后得到的回火马氏体敏感性则要小些。
l.1.3 材料中的合金元素大量实验研究表明,钢中的合金元素对硫化氢的腐蚀会有影响,例如镍、锰、钼、铜、硫、磷、碳这些元素会降低钢材在含硫化氢环境中对应力腐蚀开裂的抗力,铬和铝对钢材耐硫化氢腐蚀有效,钛、钒和硅少有影响或无影响,这方面的典型例子是铜基合金,决不能用于含硫的气体系统中,铝合金对HS有相当的抗性,但却2因其相当低的强度,使其使用受限,对于要求不太严格的一些应用场合如仪表外壳及箱体可以使用铝钻杆(用钢接头),它在酸性地层中的钻井获得了成功的应用。
1.1.4 材料的冷加工经冷轧、冷锻或其他制造工艺及机械咬伤等产生的冷变形,不仅使冷变形区硬度增大,而且产生的残余应力,导致材料对SSCC敏感,一般来说钢材随冷加工量的增加,硬度增加,SSCC的敏感性增加。
1.1.5 材料的焊接国内外石油工业的研究表明,由于焊接中存在的高的残余应力,在硬度超过HBB225(RHC20)时,钢材对SSCC是敏感的。
如果焊缝中有微观硬度区,当焊缝的硬度在HB194-HB214之间时,焊缝有时也会开裂。
然而当硬度为HB191或更低时,在严格的实验条件下,焊缝具有抗SSCC能力。
1.2材料使用的环境因素(1)温度在一定温度范围内,温度升高,硫化物应力腐蚀破裂倾向减小。
试验表明,在22℃左右,硫化物应力腐蚀敏感性最大,温度大于22℃后,温度升高硫化物应力腐蚀的敏感性明显降低。
(2)硫化氢浓度试验表明:水溶液中HS浓度低于20mg/L。
,钢材一般不发生硫化氢应力腐蚀开裂,2但是对于高强度钢,即使硫化氢浓度很低(体积分数为1×10-3ml/L)情况下仍能引起破坏。
一般认为,硫化氢体积分数小于5×10-2ml/L时对碳钢的破坏时间较长。
(3)pH值一般认为,pH≤6时,硫化物应力腐蚀严重,在6<pH≤9时硫化物应力腐蚀敏感性开始显著下降,但达到断裂的时间仍然很短,pH>9时就会很少发生硫化物应力腐蚀破坏。
2 实践中钢材预防硫化氢腐蚀对策2.1合理选择材料及其热处理工艺预防硫化氢腐蚀在可能遭受硫化氢腐蚀条件下,钢材应科学合理选用坑硫化氢材料即对硫化氢不敏感材料。
否则,一旦出现硫化氢应力腐蚀断裂,将蒙受巨大损失,在酸性凝析油、气井中使用J-55级油管和套管时所遇到的氢脆现象少,当使用N-80或更高强度的钢材时,氢脆的敏感性显著增加。
N-80级钢管往往是经过常化和回火的合金钢材制成,故对氢脆存在着各种不同程度的反应。
钢材的强度、硬度及微晶结构对其氢脆都起作用。
故采用钢材的屈服点应该限制在兆帕以内,并保持其化学成份为低含量,使硬度低于HRC22,除非硫化氢含量很低(体积分数低于1×10-3mL/L)时才可有限地提高材料的强度级别。
同理,在实际生产和科研中,设计和制造一些井下工具,设计者不能只考虑工具的机械性能指标(例如抗拉强度),而忽视这一点。
特别是钢材受拉应力时尽量控制在钢材屈服极限的60%以下。
全部的P-105和P-110级油管及套管的强度及硬度均超过了上述氢脆的临界极限,因而在P-105和P-110级钢管在氢脆问题上的冶炼问题还未克服前,在存在硫化物的井中使用是危险的。
由于硫化氢的腐蚀是电化学腐蚀,因此在油井中可使用阳极保护,加入阻化剂,材料表面涂饰等保护措施,但根本的解决办法还是要求从材料出厂时严格要求。
为了得到耐蚀材料,钢厂或工具设计者应主要采取三个方法:一是改变钢的化学成份,如减少含碳量和加入适量的铝、铬等提高耐蚀性的元素;二是保证钢材热处理后各部分组织均匀,特别是加厚端与材料本体的交界处,以减少微电作用;硬度HRC≤22碳素结构钢的冷轧半成品,必须在T≥620℃的温度下回火,对经受焊接或铸造的低中合金钢建议采用退火或淬火后高于620℃的高温回火,这些钢冷变形后也必须进行高温回火;三是提高轧材质量,防止表面脱碳,内部裂纹等缺陷的出现。
国外的抗硫化氢钢管有美国的C75、C95,法国的APS10M4以及一种低锰硼钢等,后两种的强度级别相当于N80,法国的APS10M4是一种鉻钼铝钢,其主要化学成分为:碳0.12%,鉻2.2%,钼0.35%,铝O.5%,硅<O.5%,锰0.4%。
为了得到碳化物弥散分布的索氏体,淬火前首先应在临界温度以下进行均匀退火,然后淬火和回火,使其屈服点达560MPA-630MPA,抗拉强度达670MPA-750MPA。
用这两种钢生产的油管下井18个月使用后油管良好,没有腐蚀损坏。
日本生产的抗硫化氢油管SM一90S,SM一90SS,与此类似。
另一种耐硫化氢钢材的成分是碳O.4%,锰1.0%,硼O.0015%,其特点是从管材的内面进行淬火,淬火温度为850℃-860℃,淬火后于150℃-200℃的温度下进行回火,回火温度约为650℃,用这种钢按上述热处理工艺处理的管材,能适用于在任何一种含硫油气井条件下应用,并且具有最大的可靠性。
上述两个例子,材料的化学成分及热处理工艺对我们选择抗硫化氢材料有一定的借鉴。
最新研究表明,超细粒原始奥氏体经淬火后,形成超细晶粒铁素体和分布良好的超细碳化物组织,是开发硫化物应力腐蚀的高强度钢最有效的途径。
有些研究指出,控制A值(A=Mn%+4.3P%+17Mn%.P%)在适当范围内,可使材料断裂时出现穿晶断口,而不出现沿晶断口,有利于提高材料的抗硫化氢应力腐蚀开裂抗力。
2.2从钻井、采油工艺及设计角度预防钢材的硫化氢腐蚀2.2.1油管套管的选择若预计硫化氢分压大于0.21MPA,必须在设计时使用抗硫套管、油管、钻杆等其它管材。
例如:API的D级、E级和X-95钻杆,国产的E级钻杆;API的H-40、K-55、C-75、C-90、L-80、S-80套管日本的SM-80S,SM-90S住友套管,国产的D55套管和D40、D55油管。
当井下温度高于93℃的井段,可不考虑套管的抗硫性能对于含硫油气井,其井口尽量选择K55、L-80、C-90的套管,向下依次使用N-80、S-95、P-110、Q-125和S-140级的套管;若被设计井处于高压含硫地区时,可采用厚壁钻杆或油管;API的实践经验是低压下含硫油气生产选用J55、K55以及L80级钢,用于中压及高压含硫生产选用C90和T95级钢。
作为研究,当钻井深度超过7620m时,美国的做法是用铝钻杆代替钢钻杆,是较为有效的,但铝钻钢的使用有两个缺点:一是受温度限制,二是其在PH10.5的钻井液中抵抗腐蚀性,因此深井时,美国正致力于钛钻杆的研究与实践。
应该强调的另一个重点是套管和油管的接头,因为最大应力往往发生于其接头处,因此设计时一条基本原则就是采用能承受28MPa压力以上的高级接头即采用的接头采用金属面与金属之间的密封和扭力的台肩结构来设计。
此外国内外生产经验表明,含硫环境下套管、油管、钻杆挂件等的选择,在设计时尽可能选用低强度或使用最低等级的钢材。
2.2.2 注意不同的设计思路在设计时钻井和采油在防硫化氢腐蚀的思路是不同的,钻井可用泥浆性能、比重等参数调整井筒处于碱性环境,以防硫化氢腐蚀。
如采用油基钻井液而不采用水基钻井液,强烈推荐常用的绝缘钻井液;钻井或修井过程中较好的设计措施是有足够的静压头以防止硫化氢气体进入井内,这是最安全、最经济的做法。
采油防硫化氢腐蚀的思路则是尽可能降低井筒回压,提高产液,整个井筒呈弱酸环境。
采油过程中,装置的零部件的材料、牌号、机械性能应与原装的保持一致。
在生产实践中,还要注意工艺防硫化氢腐蚀,钢材的表面状况对应力腐蚀破裂有很大影响,受损伤的表面如腐蚀机械伤害,容易造成应力集中,成为断裂的裂源。
因此在下管柱过程中,在精心操作,以防机械损伤,还要保护管材的内涂层,限制在管内进行钢丝、电缆作业或其它方法投送工具,如必须作业时,要限制其速度小于30m/min,使用一段时间,对油管进行探伤;一般采取每口井采用双套油管,测试施工防硫油管,通井、封堵、注灰等用普通油管较好,此外,油管的接头应尽量选用优质螺纹接头。
2.2.3其它方法防止钢材硫化氢腐蚀在湿硫化氢环境中添加一定量的缓蚀剂可以防治钢材的硫化氢腐蚀,虽然目前这种方法采用不多,但确实会收到一定效益,也可以提高溶液pH值、降低溶液中H+含量、提高钢材对硫化氢的耐蚀能力,维持pH值在9~11之间,这样不仅可有效预防硫化氢腐蚀,还可以提高钢材的疲劳寿命;此外还可选用海绵铁、铬酸盐、碱式碳酸铜、氢氧化钠等,它们的应用都有相应的条件,可根据实际生产情况选用。
例如碱式碳酸锌与硫化氢反应生成的硫化锌以不可溶解性和不影响钻井液性能而成为一种好的清硫剂,这种处理剂在我国的四川含硫气田应用较广泛。
