超纯水设备设计采用石英砂多介质过滤器，主要目的是 去除源水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20 m以上对人体有害的物质，系统可以自动(手动)进行反冲洗，正 冲洗等一系列操作。
可有效延长反渗透膜的使用寿命，并可进行智能化树脂再生。
4、第四级预处理系统：采用5um孔径精密过滤器，使水得
到进一步的净化，使水的浊度和色度达到优化。保证RO系统进
水条件要求，保证设备的产水质量，延长设备的使用寿命。
超纯水设备设计方案与工艺流程资料
4
2、第二级预处理系统：采用果壳活性碳过滤器，目的是为
了去除水中的色素、异味、生化有机物、降低水的余氯值及农
药污染和其他对人体有害的污染物。系统可以自动(手动)进行反
冲洗，正冲洗等一系列操作。
3、第三级预处理系统：采用阳树脂对水进行软化，主要是
降低水的硬度，去除水中的钙、镁离子(形成水垢的主要成分)，
超纯水设备设计方案与工艺流程资料
1
源水：城市自来水、地下水(需要检测水样)、进水压 力>0.3MPa，进水电导率<800us/cm;进水电导率 >800us/cm时，建议使用双级反渗透。
1、设计参数：100升/天到50吨每天
2、出水标准：国家一级或二级电子用超纯水标准
超纯水设备设计方案与工艺流程资料
2
采用反渗透加去离子方法：源水箱→源水增压泵→多 介质过滤器→活性碳过滤器→阳树脂软化器→精密过 滤器→一级RO反渗透纯水系统→中间水箱→增压泵→ 一级混床→二级精混床→微滤器→用水点
超纯水工程设计方案
超纯水工程设计方案简介超纯水工程是一种用于制备超纯水的系统，它可以将自来水、地下水、海水等原水处理成无机离子、有机物质、微生物等均达到极低浓度，以满足各种实验室和工业生产环境中对水质的要求。
本文将分析超纯水工程的设计方案。
超纯水工程方案超纯水工程设计方案包括10个步骤，如下所示：1.水源选择和水质分析根据需要，设计者需要确定最适合超纯水工程的水源。
水源应根据其水质分析报告来选择。
在确定了水源之后，必须对其进行进一步的实验室分析，以确定它是否满足各种超纯水质量要求。
2.预处理单元这是一些预处理设备，它们可以去除水源中的大颗粒污染物，包括悬浮固体，过滤器用于：消除异物，消除有机物和氯等。
3.反渗透（RO）单元反渗透（RO）单元用于去除水的溶解性盐类。
RO单元的主要部分是RO膜，通过该膜中的孔隙，水被逼进膜内，电离溶解的矿物质，它们的离子半径过大而无法通过孔隙，剩余的水、溶质等有一个相对高的还原级别。
4.离子交换（IX）单元离子交换单元负责去除水中的离子，我们可以用这种技术来提取有机物，并去除矿物质。
离子交换方法包括正、负离子交换，其中，利用负离子交换树脂最常用。
5. 紫外（UV）单元紫外辐射可杀灭水中的细菌、病毒和其他微生物。
这种类型的水处理将水通过一台悬挂有紫外灯的设备中，它会照射水并杀死水中的微生物。
6.电析（ED）单元电分解是一种分离溶液中电离化合物的方法，它是通过将区分离子中所含正、负离子做出不同反应；将离子选择性地浓缩和分离出来。
7.臭氧（O3）单元臭氧（O3）用于杀灭水中的细菌和病毒，同时也能去除水中的异味。
8.微生物控制对于超纯水工程，细菌和病毒的控制是必要的。
可以通过多种方法实现，如通过使用紫外辐射和化学杀菌剂。
9.最终水质检测和水质控制为了确保达到最终的质量要求，必须对超纯水进行全面的检测，这包括比如结晶、分析、制备：使用纯水进行样品溶解，以及金相制样用纯水洗涤样板。
同时，需要制定水质控制程序，以确保日常保养的顺利运行。
超纯水方案计算书
超纯水方案计算书全文共四篇示例，供读者参考第一篇示例：超纯水是指水中的杂质被去除得到的纯净水，通常通过多重纯化工艺来实现。
在实际生产和实验中，超纯水是必不可少的物质，因为它具有极高的纯净度和化学稳定性，适用于各种高精密度和高灵敏度的应用场合。
超纯水的生产通常采用离子交换技术、反渗透、电渗析等多种方法。
本文将以某实验室需要制备1000升超纯水为例，详细阐述超纯水的生产过程及相关计算。
我们需要了解实验室的水质情况。
假设原水的电导率为100μS/cm，而目标要求的电导率为18.2 MΩ/cm。
两者之间存在较大差距，需要通过合适的纯化方法来达到目标要求。
第一步是采用反渗透膜对原水进行处理。
反渗透是一种通过半透膜将溶质从水中分离的物理过程，适用于去除大部分难以去除的杂质和溶质。
根据实验室需要制备1000升水的要求，我们选择了一套反渗透设备，其回收率为70%。
根据实验室的水质情况和目标电导率要求，预计需要处理的水量为1500升。
经过反渗透设备处理后，得到的水的电导率为1μS/c m。
第二步是采用电离交换树脂对反渗透处理后的水进行二次处理。
电离交换树脂是一种高效去离子材料，能够将水中的离子完全去除，从而提高水的纯度。
根据实验室的要求和水质情况，选择了合适的电离交换树脂，并配置了一套离子交换设备。
通过离子交换设备的处理，水的电导率降至0.1μS/cm，满足了实验室对超纯水的需求。
综合以上步骤，我们成功制备出1000升电导率为18.2 MΩ/cm的超纯水，满足了实验室高精密度实验的需求。
在实际生产中，超纯水的计算和生产是一个复杂的过程，需要考虑多种因素如水质情况、设备选型、处理方法等。
只有通过科学的计算和合理的操作，才能够确保超纯水的质量达到标准，并满足实验室实验的需要。
通过本文的介绍，希望读者能够更深入地了解超纯水的生产过程和相关计算，为实验室和生产实践提供参考和帮助。
超纯水的制备虽然复杂，但只要遵循科学的原理和方法，就能够顺利完成。
超纯水系统工程方案
超纯水系统设计方案目录一、设计条件及出水水质 3二、设计基本资料 4三、主要组件设备说明 5四、工艺方案流程及说明 11五、调试及售后服务内容 12一、设计条件及出水水质进水主要水质指标：东莞市自来水用户对出水要求：出水量：超纯水9吨/小时出水水质：主机系统超纯水：电阻率≥18MΩ.㎝@25℃；出水温度：常温。
水质检测：随机自带有电导率仪，出水电导率在线显示。
设备最终产水量：纯水10吨/小时@25℃；超纯水9吨/小时@25℃；系统总进水量：15m3/h；一级反渗透的回收率≥60%；第一级反渗透的浓水直接排放；CEDI装置回收率：85～95%,浓水回收为RO系统原水。
控制方式： PLC自动&手动控制。
二、设计基本资料设计依据（1）《中华人民共和国环境保护法》（2）《中华人民共和国水污染防治法》（3）《给排水构筑物施工及验收规范》（GBJ125-1989）（4）《给排水管道工程施工及验收规范》（GB50268-1997）（5）《给排水工程结构设计规范》（GBJ69-1984）（6）《低压电器设计规范》（GB50054-1995）（7）《水处理设备制造技术条件》（JB|T2932-1999）（8）相关反渗透膜生产厂家所提供技术资料。
、设计原则1．采用成熟、先进的工艺，运行可靠，操作简单方便。
2．对反渗透膜清洗系统目前的建设投资于今后的运行费用做综合技术经济分析，尽可能用最少的资金达到理想要求。
3．根据厂方的实际情况，采用先进设备，占地少，投资省，运行费用低，操作管理方便。
4. 对回收统总费用投入的增量与回收系统运行的可靠性及发生故障时对环境的危害性作综合技术经济分析，尽可能用最少的资金投入达到系统运行安全可靠，操作简单方便。
5. 认真执行国家经济建设方针、政策和国家现行的技术标准、规范，遵守法律、法规。
三、主要组件及设备说明原水箱原水箱为RO系统的缓冲水箱，这里配置一台容积为5 m3的PE水箱。
5吨纯水1T超纯水方案
5T/H纯水装置1T/H超纯水装置设计方案编制单位：XXXX有限公司编制日期：目录一、设计依据二、工艺流程三、工艺设计简要说明四、各单元设备的选择及主要功能五、工程概算六、产品质量保证及售后服务一、项目概况项目名称：5m3/h一级反渗透脱盐水：出水水质电导率10us/cm2CEDI产水量：1m3/h：出水水质电阻率<10mΩ.cm二、设计依据1、原水水质：自来水电导率<400-500us/cm22、产水水量5m3/h3、工作压力≥0.15mpa4、供水方式：间断式三、工艺流程四、工艺技术指标1、根据贵公司提供的原水水质资料及以往经验，采用RO制取纯水是经济合理的，确保出水水质和设备长期稳定可靠运行。
2、设计要求一级反渗透产水量为5m3/ h，出水水质电导率10us/cm23、设计要求超纯水CEDI产水量1 m3/ h，出水水质电阻率<10mΩ.cm五、各单元设备的选择及主要功能1、多介质过滤器：主要作用为去除原水中的颗粒杂质及胶体物质，降低浓度，直径为Φ1000，内装6~70目石英砂，材质为玻璃钢。
2、活性炭过滤：主要作用为去除水中有机物及余氯，直径为Ф1000，内装颗粒活性炭，材质为玻璃钢。
3、保安过滤器：主要用来截留水中大于5μ的微小颗粒及胶体杂质，直径为Φ300，内装5μ滤芯其产水量为5T/h，材料为不锈钢。
4、中间水箱：用来贮存过滤水，容积为5m3，材质为PE塑料。
5、一级反渗透：5.1反渗透是利用渗透的一种反向迁移运动，即一种在压力驱动下，借助于半透膜的选择截留作用将溶液中的溶质与溶剂分开的分离方法，它已广泛应用各种液体的提纯与浓缩，应用反渗透技术可以将水中的无机离子、细菌、病毒、有机物及胶体等杂质去除，对透过的物质具有选择性的薄膜称为半透膜，一般将只能透过溶剂而有能透过溶质的薄膜称为理想的半透膜。
当把相同体积的稀溶液（例如淡水）和浓溶液（例如盐水）分别置于半透膜的两侧时，稀溶液中的溶剂将自动穿过半透膜而自发地向溶液一侧流动，这一现象称为渗透。

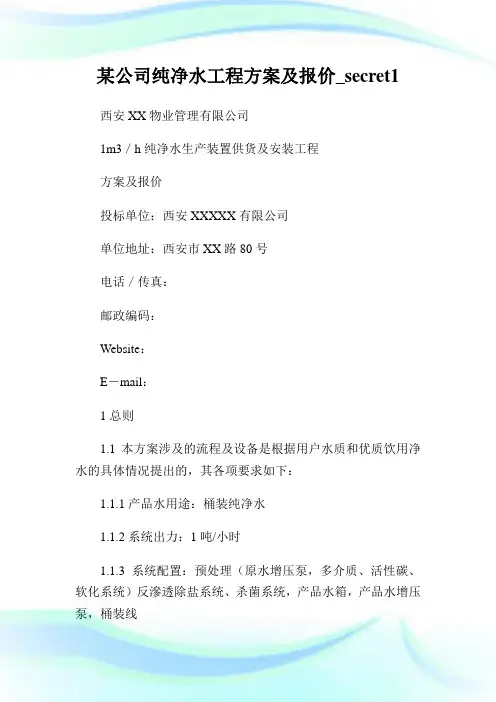

某公司纯净水工程方案及报价_secret1.doc
某公司纯净水工程方案及报价_secret1西安XX物业管理有限公司1m3／h纯净水生产装置供货及安装工程方案及报价投标单位：西安XXXXX有限公司单位地址：西安市XX路80号电话／传真：邮政编码：Website：E－mail：1总则1.1本方案涉及的流程及设备是根据用户水质和优质饮用净水的具体情况提出的，其各项要求如下：1.1.1产品水用途：桶装纯净水1.1.2系统出力：1吨/小时1.1.3系统配置：预处理（原水增压泵，多介质、活性碳、软化系统）反滲透除盐系统、杀菌系统，产品水箱，产品水增压泵，桶装线1.2设计依据1.2.1原水概况：城市自来水1.2.2原水水质：PH＝8.0，虚拟电导率按370US／CM，硬度＝300 1.2.3设计范围：从原水箱（用户自备）出口至灌装线出口1.2.4其它项目待调研讨论后确定1.3系统对外围基本设置的要求1.3.1给排水：供水管铺设水处理厂房内。
供水水压在3.0K g ／cm2为佳1.3.2供电：根据我方提出的容量，用户将动力电源送至适当位置的配电箱1.4厂房装修及其它：地面铺设防滑地砖，墙面采用卫生瓷片进行装修，排水沟或排水管按设计进行施工。
2工艺说明2.1出于整个工艺是以反滲透设备为核心，而反滲透膜是反滲透核心配件，而原水中有许多因素会影响甚至破坏反滲透膜，造成出水水质下降，出水水量下降，甚至使其完全失去功能。
所以，在原水进入反滲透设备前，须根据具体水质状况，进行适当的预处理。
使进入反滲透设备的清水水质达到反滲透设备入口水水质标准。
2.2影响反滲透膜性能及寿命的因素主要有以下几个方面:2.2.1悬浮物：主要是堵塞膜元件。
其组分复杂多样，有无机物的絮状物大分子有机絮状物及各种物质的混合体。
2.2.2结垢物：在产生纯水的过程中，水分的盐分将被浓缩至浓水中，这样钙离子与硫酸根、碳酸根、氯离子，将生成水垢堵塞膜元件。
另外，铁、锰离子也易被氧化，形成铁、锰氧化物沉淀于膜元件表面，影响出水水质和出水水，严重时将损坏膜元件。
某公司纯净水工程方案及报价.doc
某公司纯净水工程方案及报价_secret1西安XX物业管理有限公司1m3／h纯净水生产装置供货及安装工程方案及报价投标单位：西安XXXXX有限公司单位地址：西安市XX路80号电话／传真：邮政编码：Website：E－mail：1总则1.1本方案涉及的流程及设备是根据用户水质和优质饮用净水的具体情况提出的，其各项要求如下：1.1.1产品水用途：桶装纯净水1.1.2系统出力：1吨/小时1.1.3系统配置：预处理（原水增压泵，多介质、活性碳、软化系统）反滲透除盐系统、杀菌系统，产品水箱，产品水增压泵，桶装线1.2设计依据1.2.1原水概况：城市自来水1.2.2原水水质：PH＝8.0，虚拟电导率按370US／CM，硬度＝300 1.2.3设计范围：从原水箱（用户自备）出口至灌装线出口1.2.4其它项目待调研讨论后确定1.3系统对外围基本设置的要求1.3.1给排水：供水管铺设水处理厂房内。
供水水压在3.0K g／cm2为佳1.3.2供电：根据我方提出的容量，用户将动力电源送至适当位置的配电箱1.4厂房装修及其它：地面铺设防滑地砖，墙面采用卫生瓷片进行装修，排水沟或排水管按设计进行施工。
2工艺说明2.1出于整个工艺是以反滲透设备为核心，而反滲透膜是反滲透核心配件，而原水中有许多因素会影响甚至破坏反滲透膜，造成出水水质下降，出水水量下降，甚至使其完全失去功能。
所以，在原水进入反滲透设备前，须根据具体水质状况，进行适当的预处理。
使进入反滲透设备的清水水质达到反滲透设备入口水水质标准。
2.2影响反滲透膜性能及寿命的因素主要有以下几个方面:2.2.1悬浮物：主要是堵塞膜元件。
其组分复杂多样，有无机物的絮状物大分子有机絮状物及各种物质的混合体。
2.2.2结垢物：在产生纯水的过程中，水分的盐分将被浓缩至浓水中，这样钙离子与硫酸根、碳酸根、氯离子，将生成水垢堵塞膜元件。
另外，铁、锰离子也易被氧化，形成铁、锰氧化物沉淀于膜元件表面，影响出水水质和出水水，严重时将损坏膜元件。
30吨纯水系统设计方案
第一部分：工艺概述〔半自动〕番禺先峰根据贵方工艺用水要求，现提供如下方案及附件，供贵方参考。
1.系统设计标准对于本系统，番禺先峰是依据下述条件设计、选型的，以符合贵方所提到的要求。
1.1 原水特征〔仅供参考〕:1.2 产水水质标准1.3 系统设计:1.4 设备环境建筑物；温度：15—40摄氏度湿度：1.5 运行模式整个系统设计为22小时/天、7天/周的运行模式，系统选用可编程控制器，由系统依照设定程序自动运作〔过滤器自动运行，手动反洗。
反渗透自动运行。
混床自动运行，手动再生。
〕。
·2 系统概述原水池〔用户自备〕→原水泵〔1用1备〕→机械过滤器〔1台〕→活性碳过滤器〔1 台〕→阻垢剂系统→20、 5μ微过滤器〔各1台〕→换热器→高压泵〔1台〕→反渗透系〔配清洗系统〕→一级纯水箱→纯水输送泵〔1用一备〕→混合离子交换器〔2套配再生系统〕→纯水箱〔用户自备〕本方案是番禺先峰根据贵方工艺用水要求而专门设计的。
系统包括如下局部: ☐过滤预处理系统☐反渗透预脱盐系统☐混床深度脱盐系统2.1 预处理系统预处理系统包括原水泵、机械过滤器、活性碳过滤器、20µm、5µm微过滤器、换热器。
1)原水泵：原水泵为后续的机械过滤器提供必要的运行压力。
2)机械过滤器：〔1台〕机械过滤器的主要用途就是去除原水中的悬浮杂质及胶体。
罐体置两层滤料：大粒状石英砂，精细石英砂。
原水流经各层滤料，原水中含有的绝大局部悬浮杂质及大局部胶体被滤除。
其产水指标可到达：浊度<2。
多介质过滤器在连续运行一定时间后，滤料层会被污染，其表现为：污染指数超标或进出水压差超标。
机械过滤器采用半自动控制方式，自动运行，滤料层被污染，其产品水水质超出设定标准或产水水量降低时，手动反洗。
3)活性碳过滤器：〔1台〕活性碳过滤器的主要用途是去除原水中的余氯及吸附大局部有机物。
活性碳过滤器置两层层滤料：大粒状石英砂，优质颗粒状活性碳滤料。
