感应照明灯设计思路

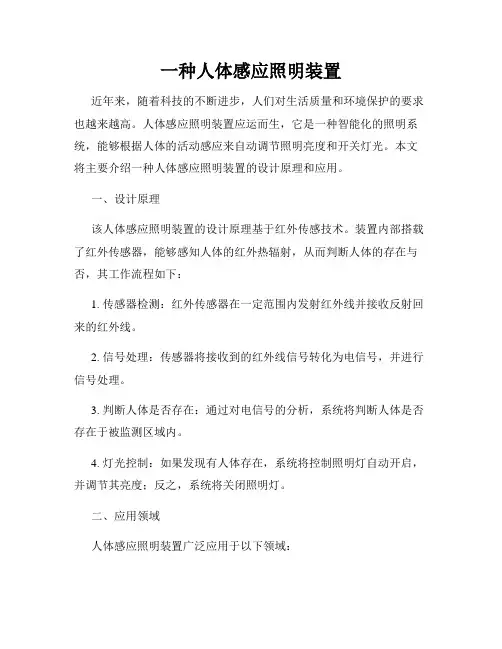

一种人体感应照明装置
一种人体感应照明装置近年来，随着科技的不断进步，人们对生活质量和环境保护的要求也越来越高。
人体感应照明装置应运而生，它是一种智能化的照明系统，能够根据人体的活动感应来自动调节照明亮度和开关灯光。
本文将主要介绍一种人体感应照明装置的设计原理和应用。
一、设计原理该人体感应照明装置的设计原理基于红外传感技术。
装置内部搭载了红外传感器，能够感知人体的红外热辐射，从而判断人体的存在与否，其工作流程如下：1. 传感器检测：红外传感器在一定范围内发射红外线并接收反射回来的红外线。
2. 信号处理：传感器将接收到的红外线信号转化为电信号，并进行信号处理。
3. 判断人体是否存在：通过对电信号的分析，系统将判断人体是否存在于被监测区域内。
4. 灯光控制：如果发现有人体存在，系统将控制照明灯自动开启，并调节其亮度；反之，系统将关闭照明灯。
二、应用领域人体感应照明装置广泛应用于以下领域：1. 家居照明：在家庭居住空间内安装人体感应照明装置，可以实现智能化的照明控制。
当有人进入房间时，照明灯会自动亮起，并根据人体活动的需求调节亮度。
而当房间内没有人时，照明灯会自动熄灭，节约能源。
2. 办公环境：在办公场所安装人体感应照明装置，可以提高办公效率和舒适度。
当员工进入办公室时，照明灯会自动亮起，提供良好的照明条件；而当员工暂时离开时，灯光会自动调暗或关闭，起到节能的作用。
3. 公共场所：公共场所如走廊、电梯间、停车场等，通常都需要24小时保持良好的照明条件。
通过在这些区域内安装人体感应照明装置，可以实现节能环保的照明控制。
当有人经过时，灯光自动亮起；当没有人经过时，灯光会适时熄灭，减少能源的浪费。
4. 安防监控：人体感应照明装置也可以与安防监控系统结合使用。
当监控系统监测到有可疑人员接近时，照明灯会自动亮起，起到警示作用。
三、优势和挑战人体感应照明装置相较于传统的照明系统具有以下优势：1. 节能环保：由于它能根据人体的活动感应来控制照明灯，可以有效减少能源的浪费，降低对环境的影响。

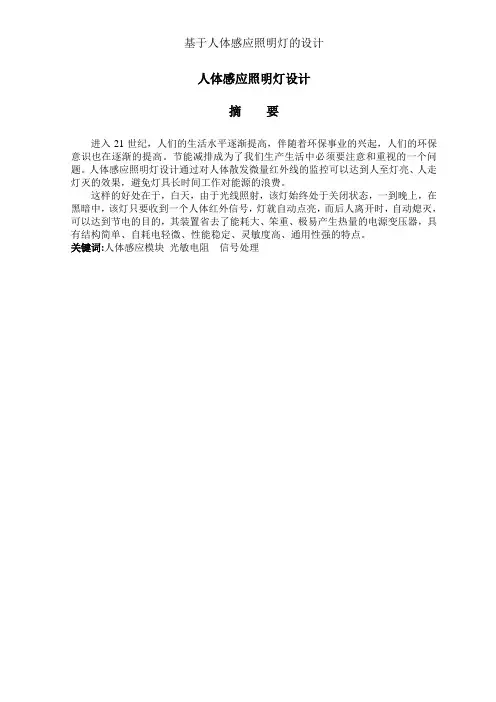

基于人体感应照明灯的设计
人体感应照明灯设计摘要进入21世纪，人们的生活水平逐渐提高，伴随着环保事业的兴起，人们的环保意识也在逐渐的提高。
节能减排成为了我们生产生活中必须要注意和重视的一个问题。
人体感应照明灯设计通过对人体散发微量红外线的监控可以达到人至灯亮、人走灯灭的效果，避免灯具长时间工作对能源的浪费。
这样的好处在于，白天，由于光线照射，该灯始终处于关闭状态，一到晚上，在黑暗中，该灯只要收到一个人体红外信号，灯就自动点亮，而后人离开时，自动熄灭，可以达到节电的目的，其装置省去了能耗大、笨重、极易产生热量的电源变压器，具有结构简单、自耗电轻微、性能稳定、灵敏度高、通用性强的特点。
关键词:人体感应模块光敏电阻信号处理Design for human body induction lampAbstractThe 21st century, the people's living standards gradually improved, along with the rise of environmental protection awareness of the environment is gradually improving. The design for human body induction lamp to turn the light on or off when humans come or go, which can prevent the waste of election.There is good at daytime, due to the light, the light is always turned off, one night, in the dark, the lights just received a human body infrared signal light automatic lights, then left, automatically turns off, you can achieve the purpose of saving, the device eliminates the need for energy consumption, heavy, easy to produce heat power transformer, has a simple structure, consumable mild, stable performance, high sensitivity, versatile features. Key words: Human body sensing module; Photoresistor; Signal Processing目录引言 ............................................................................................................................... - 0 - 第1章绪论 ..................................................................................................................... - 1 - 1.1 研究现状和发展趋势............................................................................................. - 1 - 1.2 基本结构和原理..................................................................................................... - 1 -1.2.1 热释电效应.......................................................................................................................... - 2 -1.2.2 滤光窗 ................................................................................................................................. - 2 - 1.3 设计方案................................................................................................................. - 3 - 第2章硬件电路设计 ..................................................................................................... - 4 - 2.1 设计总体电路图..................................................................................................... - 4 - 2.2 电路工作原理......................................................................................................... - 4 - 2.3 电路的控制过程................................................................................................... - 5 - 2.4 元器件的介绍......................................................................................................... - 6 -2.4.1 NE555的结构 ...................................................................................................................... - 6 -2.4.2 光敏电阻 ............................................................................................................................. - 7 - 第3章软件的程序实现 ................................................................................................. - 8 -3.1 主程序工作流程图................................................................................................. - 8 - 3.2 中断服务程序工作流程图..................................................................................... - 9 - 3.3 软件仿真................................................................................................................. - 9 - 结论与展望 ..................................................................................................................... - 11 - 致谢 ............................................................................................................................. - 12 - 参考文献 ......................................................................................................................... - 13 - 附录A 原理图 ............................................................................................................... - 15 - 附录B 外文文献 ........................................................................................................... - 16 - 附录C 十篇主要参考文献题录与摘要 ....................................................................... - 23 - 附录D 程序 ................................................................................................................... - 25 - 附录E 元器件清单........................................................................................................ - 27 -图1-1 总体设计框图 .................................................................................................................. - 3 - 图2-1 设计总体电路图 .............................................................................................................. - 4 - 图2-2 555构成单稳态触发器 ................................................................................................. - 5 - 图2-3 NE555内部结构............................................................................................................ - 6 - 图2-4 NE555D电路引脚 ......................................................................................................... - 6 - 图3-1 主程序工作流程图 .......................................................................................................... - 8 - 图3-2 中断服务程序工作流程图 .............................................................................................. - 9 - 图3-3 仿真图 ............................................................................................................................ - 10 -表2-1 555定时器的功能 ......................................................................................................... - 7 -引言人体感应灯是一款利用红外线、热释电原理感应人体活动信息的新技术设计、研发而成的，专门用来检测和感应人体活动信息。
走廊感应灯改造方案
走廊感应灯改造方案1. 简介走廊是人们在建筑物或公共场所中经常使用的空间，然而传统的照明系统在走廊中存在一些不便之处，例如需要手动开关灯，容易忘记关闭，造成能源浪费。
为了解决这个问题，我们提出了走廊感应灯改造方案。
本文档将详细介绍走廊感应灯改造方案的设计原理、硬件需求和软件实现，旨在为读者提供一个全面的理解和实施该方案的指导。
2. 设计原理走廊感应灯改造方案主要基于人体红外感应技术。
该技术通过检测人体红外辐射来感知人的存在，进而自动开关灯光。
整个方案包括以下主要步骤：1.安装红外感应器：将红外感应器安装在走廊入口处，以便能够及时感知到人的存在。
2.控制电路：将红外感应器与控制电路连接，通过控制电路实现灯光的开关。
3.电源供应：为控制电路和灯光提供稳定的电源供应。
3. 硬件需求实施走廊感应灯改造方案需要以下硬件设备：•红外感应器：用于感知走廊中的人体红外辐射信号。
•控制电路：用于控制灯光的开关。
•电源供应：为控制电路和灯光提供稳定的电源。
•灯具：用于照明走廊。
4. 软件实现走廊感应灯改造方案的软件实现可以分为以下几个步骤：1.硬件连接：将红外感应器连接到控制电路的输入端口，将控制电路连接到电源和灯具。
确保所有硬件设备连接正确。
2.程序编写：使用适当的编程语言（如C语言或Python），编写一个简单的程序来控制红外感应器和灯光。
程序应该具备以下功能：–初始化红外感应器和控制电路。
–检测到人体红外辐射时，打开灯光。
–一段时间内没有检测到人体红外辐射时，关闭灯光。
3.软件测试：在实际走廊中测试软件的功能和性能。
检查是否能够准确地感知到人的存在并自动控制灯光的开关。
5. 注意事项在实施走廊感应灯改造方案时，需要注意以下几点：•红外感应器的安装位置应该选择在走廊入口处，以确保能够及时感知到人的存在。
•控制电路的设计和连接应该符合电气安全标准，确保系统可靠性和稳定性。
•程序编写时，需要考虑到一些特殊情况，如走廊中可能存在其他干扰源和光线变化等因素。
感应式楼道自动照明灯
感应式楼道自动照明灯设计与实现摘要:本文介绍了感应式自动照明灯安装在楼道，为了方便夜晚有人在楼道出行，自动照明灯会自动点亮一段时间，白天照明灯停止工作。
资源不是取之不尽的，节能越来越多的人关注。
本电路可以用于家庭走廊、卫生间照明、贮藏室、学校楼道或者梳妆台前的自动开关，起到了“人来灯亮，人走灯灭”的作用。
只要有人在夜间行走时，走近灯就会亮，离开灯延时一段后自动熄灭，使用十分节能方便。
关键词: 自动照明灯光敏传感器感应开关延时摘要 (1)关键词 (1)引言 (1)一、总体方案论证 (2)1、方案比较 (2)二、系统方案 (2)2.1实现方法: (2)2.1.1红外发射装置 (3)2.1.2、红外接收电路 (3)2.1.3、光控亮灯时间控制电路 (5)三．设计及实现过程 (5)四．系统功能测试 (6)4.1红外发射电路 (6)4.2红外接收电路 (7)4.3光控亮灯时间控制电路 (7)4.4总体测试 (7)五．总结及体会 (8)引言本装置利用微波多普勒效应，在一定的空间内建立为电场，当有人或活动物进入电场时会反射回波，进电子线路混频后检测出极微弱的移频信号，此信号经智能处理后，可输出控制信号，微波感应模块安装方便，模块内部采用专用微处理能够对信号进行脉频和脉宽处理，可以排除小体积动物、远距离晃动的树木、高频通讯信号、闪电、和电器‘开、关时的干扰犷口及艾的输出端采用集成极开路输出，当微波电路检测到有人经过楼道口时，内部三极管导通仓吵，A点为低电平，经F’I反相后为高电平，咫和光敏电阻组成光控电路，白天左电源电压为低电平，与非门F2封锁，输出高电通过州硬已上电压充至电源电压，夜晚劲阻值较大，B点为高电平，此时若有人经过时，灯就会亮一段时间然后熄灭。
一、总体方案论证1、方案比较方案一：利用光敏电阻和红外线人体传感器组成并联开关，本文介绍感应式楼道照明灯，光敏电阻使电路不能在白天触发。
只有在夜间才能被触发，电路采用红外线反射式电路结构，红外发射器与接收器需安装在同一方向的同一平面内，这就需使发射器与接收器成为一体化结构，并使用同一电源供电，这种工作方式正好适应该电路的长期待机，短时间的工作状态。
关于人体感应灯设计方案
关于人体感应灯设计方案
人体感应灯是利用红外线感应人体活动来设计的驱动LED 灯照明的产品。
其感应距离要求为50cm，感应角度40度，当人或物体进入感应范围内时，感应模块就会输出PWM 信号，驱动LED 灯亮，通过一个电容触摸按键，短按切换设定好的LED 色温，长按可以连续调节色温。
该方案采用超高性价比的芯科MCU 芯片EFM8SB10F8G，带电容触摸，功耗极低，采用芯科距离感应芯片SI1153，可以实现无透镜50cm 的感应距离，感应角度±20度。
器件优势
- Silicon Labs 8 位MCU EFM8SB10F8G，支持电容触摸，最小分辨率1fF，灵敏度高，最大量程500pF，带有触摸软件库，简化开发流程，能够满足人体感应灯上触摸按键要求，SB 系列MCU 封装小，功耗低，带掉电监测的MCU 睡眠电流最低可达50nA，非常适合电池供电应用，带有三通道可编程计数器阵列（PCA），支持PWM 输出模式，满足输出驱动LED 功能。
- Silicon Labs 红外接近传感器SI1153，检测范围无透镜0-50cm，感应角度±20度，检测范围宽，可满足人体感应灯对检测距离的要求；芯
片自带940nm 带通滤波，可以有效滤除掉使用环境中的其他波段可见光及红外光；驱动红外LED 脉宽仅25.6μs，驱动电流从 5.6mA-360mA 可配置，9μA 平均电流消耗，可使系统平均功耗降低，满足系统电池供电要求。
方案框图：。

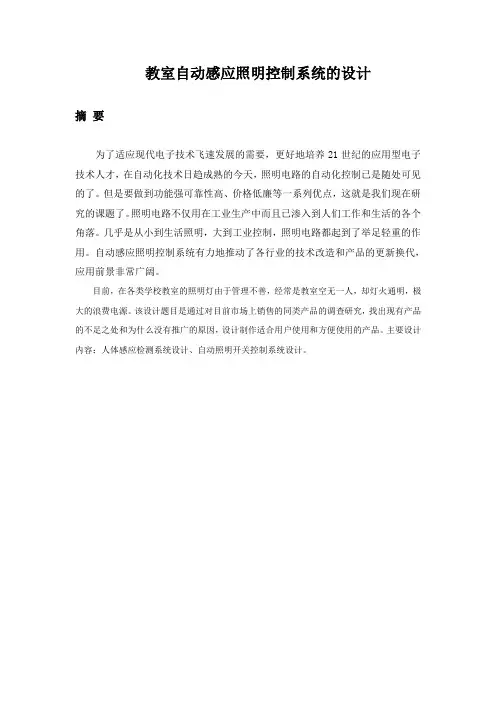

教室自动感应照明控制系统的设计
教室自动感应照明控制系统的设计摘要为了适应现代电子技术飞速发展的需要，更好地培养21世纪的应用型电子技术人才，在自动化技术日趋成熟的今天，照明电路的自动化控制已是随处可见的了。
但是要做到功能强可靠性高、价格低廉等一系列优点，这就是我们现在研究的课题了。
照明电路不仅用在工业生产中而且已渗入到人们工作和生活的各个角落。
几乎是从小到生活照明，大到工业控制，照明电路都起到了举足轻重的作用。
自动感应照明控制系统有力地推动了各行业的技术改造和产品的更新换代，应用前景非常广阔。
目前，在各类学校教室的照明灯由于管理不善，经常是教室空无一人，却灯火通明，极大的浪费电源。
该设计题目是通过对目前市场上销售的同类产品的调查研究，找出现有产品的不足之处和为什么没有推广的原因，设计制作适合用户使用和方便使用的产品。
主要设计内容：人体感应检测系统设计、自动照明开关控制系统设计。
一、设计原理及方框图在光线亮时，节电开关呈关闭状态，灯不亮，夜间或光线较暗时，节电开关呈预备工作状态。
当有人经过该开关附近时，红外传感器检测到人体信号把节电开关启动，灯亮，当人离去时，延时40～50秒后节电开关自动关闭、灯灭。
图1是教室感应自动照明控制电路的原理方框图，由红外传感器、放大电路、倍压整流、光控电路、电子开关、延时和交流开关七部分电路组成。
图2.0教室感应自动照明控制电路的原理方框图二、原理图及其说明图2-1红外线传感器、光控智能开关原理图2.1原理说明电路原理：红外传感器是感应人体信号，VT1、R1、R3、C1组成放大电路。
为了获得较高的灵敏度，VT1的β值选用大于100。
R3不宜过小，否则电路容易产生间歇振荡，C2、D1和D2、C3构成倍压整流电路。
R4、R5和光敏电阻D5组成光控电路。
有光照射在D5上时，阻值变小，对直流控制电压衰减很大。
VT2、VT3和R7、D3组成的电子开关截止，C4内无电荷，单向可控硅MCR截止，灯泡不亮。
在MCR截止时，直流高压经R9、R10、D4降压后加到C3、CW1（稳压管）上端。
智能感应灯设计方案
智能感应灯设计方案为了充分了解各种感应灯，大量的调研时必不可少的。
在调研过程中。
各类感应灯的工作原理和优缺点，为本课题的开展提供了扎实的理论基础。
1、感应灯的分类以及工作原理随着电子技术的发展和人们生活水平的提高，各种采用电子电路控制的新型灯具不断推出，出现了各种各样的感应灯，但原理略有不同。
2、各种智能感应灯的优缺点市面上的各种智能感应灯，各有千秋。
但是在一定的程度上都忽略了一个硬性的问题：即灯具点亮的时间会受到各个方面的限制，显得不够灵活。
如微波感应灯在硬件电路上点亮时间设置不够灵活，电容感应式自动灯、触摸式照明灯和红外感应自动照明灯，有效感应距离和范围较小，光控照明电路在没有人的情况下无法及时熄灭.等等。
这些现象显得电能利用不够合理和使用不尽人意。
可否设计尽量不受外界条件限制，自动灵活的分配点亮时间的灯具，实现电能的有效合理利用?3、设计思路①电路部分根据本次灯具的使用场所环境的特殊要求，结合以上各种灯具的优势。
设计完成的电路工作过程以及主要的工作模块。
预实现上述过程，需要以下几部分实现相应的功能：(1)电源设计部分：需要+12V两个电源的和的两个+5V电源模块。
(2)光线感应部分：夜幕降临，开启其他工作模块。
采用电磁继电器进行下面模块电源供给的控制。
(3）微波感应部分：采用微波探测行人移动，扩大采集信号的区域。
(4)）数据处理模块：采用单片机判断微波的信号，执行内部程序。
再对外该如何执行做出反映。
(5）数据处理模块：采用单片机判断微波的信号，执行内部程序。
②程序部分采用外部中断进行判断微波信号6，定时器控制路灯点亮时间的长短。
③实现方案用光线感应模块控制其他模块的电源供应。
光线明亮，其余模块中断电源供应不工作。
智能照明设计方案
智能照明设计方案智能照明设计方案随着人们对生活品质的要求不断提高，智能家居已经成为家庭装修的热门话题。
其中，智能照明系统是人们最为关注的一项技术。
智能照明系统可以通过人工智能、传感器等技术实现智能控制和自动化操作，提升用户的生活体验。
本文将介绍一个创新的智能照明设计方案。
该方案以一个智能照明系统为例，旨在提供一个便捷、智能、舒适的照明环境。
该系统可以实现以下几个主要功能：1. 自动调光：该系统通过传感器感知到周围环境的亮度，并根据环境的变化自动调整灯光亮度。
例如，当室内亮度较暗时，系统将会自动调亮灯光，保证用户的视觉舒适度；当室内亮度较亮时，系统会自动调暗灯光，节约能源。
2. 色温调节：该系统可以根据用户的需求，自动调整灯光的色温，提供不同的光源效果。
例如，在工作或学习时，系统可以提供较为明亮的白光，提高注意力集中度；而在休息或放松时，系统可以提供柔和的黄光，营造温馨的氛围。
3. 场景设置：该系统可以预设不同的照明场景，满足用户不同的需求。
例如，用户可以设定一个“晚餐”场景，系统根据设定的参数自动调整灯光的亮度和色温，营造出适合用餐的舒适环境；又如，用户可以设定一个“影院”场景，系统将调暗灯光，提供柔和的灯光效果，营造出家庭影院的氛围。
4. 手机控制：通过手机或者其他智能终端，用户可以远程控制智能照明系统。
例如，用户出门前可以通过手机关闭所有灯光，节省能源；当用户回家时，可以通过手机远程控制打开灯光，提高安全性。
5. 能源管理：该系统可以监测并分析用电信息，显示出家庭的能源消耗情况，并提供相应的建议。
例如，如果用户在离开家时忘记关闭灯光，系统会通过手机提醒用户，减少不必要的能源浪费。
以上是一个智能照明设计方案的主要内容。
通过智能化的照明系统，用户可以更加方便、智能地控制照明环境，提高生活质量的同时也减少了能源的浪费。
随着科技的不断进步和发展，未来的智能照明系统将会不断完善，为用户提供更多更好的功能和体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国内许多公共场所都采用了感应灯作为照明工具，在很多非公共场所感应
灯的身影也越来越多的出现。
这是国家大力推广节能概念和公民节环保意识增
强的积极结果，也是实现可持续发展的必经之路。
随着市场的成长，感应灯的
样式及感应形式有了多样化发展的趋势，市场的多元化有利于平等竞争及行业
龙头的产生，是目前百家争鸣的感应灯市场向层级化发展的基础条件。
我们以楼道感应灯为例，虽然外观形式多样，但最大众欢迎的感应方式无非
3种：人体红外感应灯、声控感应灯及光控感应灯。
声控感应灯在工厂及传统小区运用比较广泛，是较早研发和普及的感应形式。
光控感应灯在户外运用较为广泛，是庭院感应灯、道路感应灯的较好选择。
全
自动人体红外线感应灯适用范围更为广泛，在走廊、楼道、仓库、车库、地下室、洗手间等场所的自动照明、抽风等工作中都有使用。
它可帮助小区物业及
工厂、单位真正体现楼宇智能化及物业管理的现代化。
红外感应灯的工作原理：
红外感应灯电路比较复杂，是电子线路，但是其基本原理却是比较简单。
它
实际上就是一个自动开关控制电路。
开关闭合（即开灯）的方式是：通过传感
器采集人体产生10um左右的特定波长红外线，因热释电效应向外释放电荷，
后续电路经检测处理后就能产生控制信号，触发感应器的开关，进行“感应”工作。
由于感应器对采集的红外线类型有预设定，因此可避免较小的动物（如猫狗、飞鸟等）误触发开关的可能性.
红外感应灯的功能特点：
1、基于红外线技术的自动控制产品，当有人进入开关感应范围时，专用传感
器探测到人体红外光谱的变化，开关自动接通负载。
人不离开且在活动，开关
持续导通；人离开后，开关延时自动关闭负载，人到灯亮，人离灯熄，安全节能。
2、具有过零检测功能：无触点电子开关，延长负载使用寿命。
3、应用光敏控制，开关自动测光，光线强时不感应。
红外感应灯的安装调试方式：
1、因开关左右两侧比上下两侧的感应范围大，所以安装开关时，应使其正轴
线与人的行走通道方向尽量相垂直，这样可以达到最佳感应效果。
2、安装好开关后加电，当环境光线充足时，灯泡将会闪三次，一分钟后初始
化结束，开关进入监控状态，用物体遮住环境光线使开关感应工作，人不离开
且在活动，开关将持续工作；人离开后，开关自动延时关闭负载。
3、安装好开关后加电，当环境光线不足时，开关直接进入监控状态，人不离开且在活动，开关将持续工作。
相较下其他几种感应灯具的工作原理相对简单：
按压式（在一定程度上，这不算是感应灯的类型，但很多传统小区都在使用这种开关）：按键下有电容，很薄，一用力就会导致电压和电阻变化，就是所谓压感电容，由放大电路放大电压变化，接通计时电路与继电器。
触摸式（同上，这也不能算是感应灯的类型，但用户庞大）：电传导触发, 按钮是金属的，发出微弱电流通过你（导体）与大地形成通路，从而灯亮。
光控式：利用光敏元件随光照强度的变化而阻抗发生变化的特点，去控制电信号的强弱，再由传感器将变化的电信号传递给触发器，只要电信号强度达到一定程度将触发触发器使其导通工作。
光控照明电路其主要功能是实现当外界光照强度降低到一定程度时，使照明电路导通工作。
就其方案而言多种多样。
声控式：用声音传感器将声音信号转换成电信号从而推动触发器触发使电路导通工作。
给你提供点参考资料，自己斟酌，论文还得您自己写。
