活性炭生产工艺简介.ppt
合集下载
活性炭工艺精选 课件
活性炭发展展望
随着环境问题的日益突出，活性炭作为 一种极好的吸附剂将会越来越受人们所重视。 其在废水处理方面、防毒方面、医疗应用如 血液透析上的作用更是不可替代的。未来在 各个领域里对活性炭的应用将会越来越多。
外还有醚、过氧化物、酯、荧光素式内酯、 二羧酸酐、环状过氧化物等。 ❖ 表面氧化物
活性炭微观结构
游离态碳有三种存在方式：
❖ 结晶态碳：金刚石、石墨、卡宾碳 ❖ 微晶质碳：以石墨状微晶为结构主体的游离
态碳类物质，如炭黑、木炭、活性炭、焦炭、 无烟煤等 ❖ 无定形碳：沥青 ❖ 活性炭为一种类石墨状结构的微晶质炭
❖ 当活性炭用做催化剂载体时，较大的孔隙作 为催化剂附着的部位可能时比较重要的。
过渡孔(又叫中孔）
❖ 比孔容积较小，为0.02~0.10cm3/g，比表面积 为20~70m2/g，不超过其总比表面积的5％。
❖ 与大孔类似，过渡孔也具吸附质通过它而进 入其内部微孔的通道作用。可以应用毛细管 凝聚理论。
影响吸附的各种因素
❖ 除气（定量测定之前须将覆盖的物理吸附膜除去） ❖ 压力（在结果准确和压力一致情况下可适当提高除
气压力）
❖ 温度和时间 ❖ 吸附质 ❖ 实验室间的试验
毛细凝聚现象
当可凝性气体在膜微孔中的压力高于气 体在孔内的饱和蒸气压时，可能产生毛细管 凝聚。由于孔内凝聚液体的阻塞作用，导致 非凝聚性气体的渗透速率下降，膜的选择性 提高。气体在微孔(毛细管)中产生凝聚应符 合Kelvin方程。 ❖ 方程表明，当凝聚物质与膜材料之间的接 触角θ<90°时，毛细管凝聚才有可能发生。
滞后现象
经典模型：墨水瓶模型
吸附时，气体压力由低到高，当达到一定压力pn时，瓶 口开始发生凝聚，但瓶内尚未发生凝聚，直到蒸汽压力逐渐 增 低 瓶 体加，口的到当蒸蒸降发发pb时低时。，到的一瓶相直pb内时应到才，压压完瓶力力全体降pn凝内。低聚的因到。凝而pn在聚瓶。脱液口瓶附应的口时该液液，蒸体体蒸发阻蒸汽，碍发压但了后力还瓶，由没体瓶高降内体到到液内 的液体才能蒸发。因此，在同一压力下脱附过程的液体蒸发 量偏小，即脱附支上的吸附量高于吸附支上的吸附量，因而 在吸附等温线上就出现滞后环。
活性炭的制备工艺PPT精选文档
当吸附物质为高浓度，低沸点的有机物饱 和炭，应首先考虑药剂再生，此法再生活性 炭损失小，可以在吸附塔中进行再生，采用 两个以上吸附塔交替使用。
26
无机药剂再生法(酸或碱再生法)
废水
4％NaOH 水
再
吸
生
附
处理水
HCl
酚钠盐槽
泵
酚回收
用无机酸(硫酸，盐酸)或碱(氢氧化钠)等药剂洗
后再使置换物质脱附，活性炭得到再生； ➢外部加热，升高温度改变平衡条件，因为随温度升高
吸附量减少，因而使吸附质脱附； ➢降低剂中溶质浓度(或压力)使吸附质脱附； ➢用分解或氧化的方法，使吸附质(有机质)除去。
25
活性炭的再生方法－药剂再生法
这种方法是用酸、碱等无机药品和苯，丙 酮，甲醇等有机溶剂处理，对吸附质进行化 学反应，萃取，置换，而使吸附质脱附。
有机硫
8
工艺参数
➢ 炭化温度
炭化物孔径、微晶结构
➢ 活化温度
蒸汽活化法：850－950℃， 烟道气活化：900－950℃， 空气活化：600℃
➢ 活化剂种类 ➢ 活化剂流速及浓度
孔结构、烧失率、均匀度、活化时间
➢ 炭粒度
活化剂的扩散、活化时间、均匀度
9
煤质活性炭的生产－生产原理
炭化原理 煤质活性炭的生产要经过炭化，活化两个阶段，
煤质活性炭的生产与再生
1
Why coal?
– Structure similar high aromaticity
2
Why coal?
– Price Cheap – Bosom Abound
• Disadvantages
– Ash – Variety
3
煤质活性炭用煤
26
无机药剂再生法(酸或碱再生法)
废水
4％NaOH 水
再
吸
生
附
处理水
HCl
酚钠盐槽
泵
酚回收
用无机酸(硫酸，盐酸)或碱(氢氧化钠)等药剂洗
后再使置换物质脱附，活性炭得到再生； ➢外部加热，升高温度改变平衡条件，因为随温度升高
吸附量减少，因而使吸附质脱附； ➢降低剂中溶质浓度(或压力)使吸附质脱附； ➢用分解或氧化的方法，使吸附质(有机质)除去。
25
活性炭的再生方法－药剂再生法
这种方法是用酸、碱等无机药品和苯，丙 酮，甲醇等有机溶剂处理，对吸附质进行化 学反应，萃取，置换，而使吸附质脱附。
有机硫
8
工艺参数
➢ 炭化温度
炭化物孔径、微晶结构
➢ 活化温度
蒸汽活化法：850－950℃， 烟道气活化：900－950℃， 空气活化：600℃
➢ 活化剂种类 ➢ 活化剂流速及浓度
孔结构、烧失率、均匀度、活化时间
➢ 炭粒度
活化剂的扩散、活化时间、均匀度
9
煤质活性炭的生产－生产原理
炭化原理 煤质活性炭的生产要经过炭化，活化两个阶段，
煤质活性炭的生产与再生
1
Why coal?
– Structure similar high aromaticity
2
Why coal?
– Price Cheap – Bosom Abound
• Disadvantages
– Ash – Variety
3
煤质活性炭用煤
活性炭生产工艺流程图
活性炭生产工艺流程图(总
3页)
本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
生产工艺流程图
磷酸、水
漂洗
脱水
注：带“☆”为生产关键控制点
工序操作说明
产品标签
植物活性炭
原料: 木屑
使用范围：酒
用量：1g/100g
使用方法：直接添加入酒中，不可直接食用
产品标准代号：GB29215-2012
生产许可证编号：
生产日期：见包装袋封口处
保质期：密封常温保存12月
贮存条件：存放在通风阴凉干燥处，避免高温及阳光直射净含量：20kg/袋
生产商：福建省沙县青杉化工碳素有限公司
地址：福建省三明市沙县青州镇涌溪村马铺
产地：福建省.三明市
电话：
非零售。

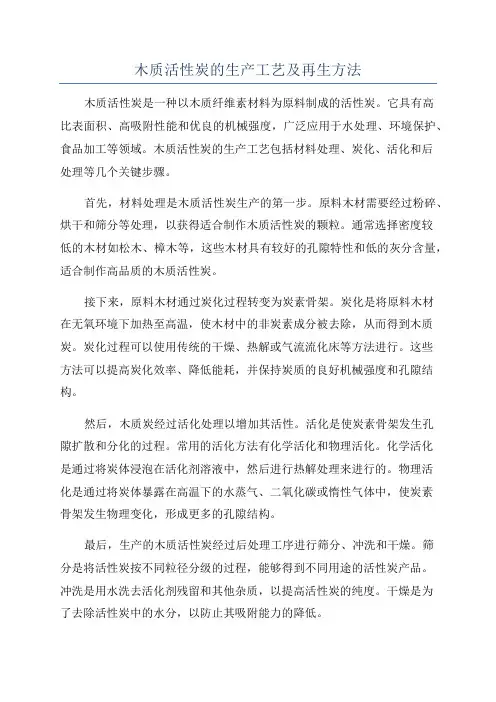

木质活性炭的生产工艺及再生方法
木质活性炭的生产工艺及再生方法木质活性炭是一种以木质纤维素材料为原料制成的活性炭。
它具有高比表面积、高吸附性能和优良的机械强度，广泛应用于水处理、环境保护、食品加工等领域。
木质活性炭的生产工艺包括材料处理、炭化、活化和后处理等几个关键步骤。
首先，材料处理是木质活性炭生产的第一步。
原料木材需要经过粉碎、烘干和筛分等处理，以获得适合制作木质活性炭的颗粒。
通常选择密度较低的木材如松木、樟木等，这些木材具有较好的孔隙特性和低的灰分含量，适合制作高品质的木质活性炭。
接下来，原料木材通过炭化过程转变为炭素骨架。
炭化是将原料木材在无氧环境下加热至高温，使木材中的非炭素成分被去除，从而得到木质炭。
炭化过程可以使用传统的干燥、热解或气流流化床等方法进行。
这些方法可以提高炭化效率、降低能耗，并保持炭质的良好机械强度和孔隙结构。
然后，木质炭经过活化处理以增加其活性。
活化是使炭素骨架发生孔隙扩散和分化的过程。
常用的活化方法有化学活化和物理活化。
化学活化是通过将炭体浸泡在活化剂溶液中，然后进行热解处理来进行的。
物理活化是通过将炭体暴露在高温下的水蒸气、二氧化碳或惰性气体中，使炭素骨架发生物理变化，形成更多的孔隙结构。
最后，生产的木质活性炭经过后处理工序进行筛分、冲洗和干燥。
筛分是将活性炭按不同粒径分级的过程，能够得到不同用途的活性炭产品。
冲洗是用水洗去活化剂残留和其他杂质，以提高活性炭的纯度。
干燥是为了去除活性炭中的水分，以防止其吸附能力的降低。
木质活性炭的再生方法主要有高温焙烧法和水蒸汽再生法。
高温焙烧法是将废旧的木质活性炭在高温下进行煅烧，以去除已吸附的物质，恢复其吸附性能。
水蒸汽再生法是将废旧的木质活性炭与饱和水蒸汽接触，通过水蒸汽的作用将吸附的物质释放出来，并恢复吸附性能。
这两种再生方法都能够使废旧的木质活性炭重获吸附性能，减少对新鲜木质活性炭的需求。
综上所述，木质活性炭的生产工艺包括材料处理、炭化、活化和后处理等几个关键步骤。
活性炭生产工艺简介PPT讲稿
• (2)无烟煤：宁夏太西煤低灰、低硫、含碳量高，化
学活性好，是生产高档活性炭的优质原料。宁夏的活 性炭企业主要采用太西无烟煤作为主原料生产柱状活 性炭。
生产工艺流程
• 以太西无烟煤为主原料的合格原料煤入厂后，被粉碎到
一定细度（一般为200目），然后配入适量黏结剂（一 般为煤焦油）在混捏设备中混合均匀，然后在一定压力 下用一定直径模具挤压成炭条，炭条经炭化、活化后， 经筛分、包装制成成品活性炭。
• 1927年美国芝加哥自来水厂发生了广大居民难以接受的自来水恶臭事
件。这是由于原水中苯酚和消毒用的氯发生异臭所致。后来，德国等地的 自来水厂也发生了同样的事件，而这些事件都是用活性炭处理解决的。从 此以后，环境保护日益受到重视，政府的法令也日趋严格，不仅在净水方 面，在其他领域也得到广泛应用，由此，活性炭进入全面发展阶段。
• ②灰分 煤灰分含量高会降低煤的发热量，影响炭化料及活性炭
产品的机械强度，影响活性炭的孔隙结构，降低活性炭的吸附能 力，使活性炭产品杂质增加，限制了煤基活性炭的应用领域。但 是有些矿物质如CaO,MgO,Fe2O3,K2O及Na2O等可以催化煤 中碳与水蒸气的反应，加快反应速度，提高活化炉的产量。一般 要求灰分≤6%，目前我们要求采用的原煤灰分≤3%。
活性炭生产工艺简介课件
活性炭的应用及发展过程
• 活性炭是含碳的物质经过炭化和活化制成的多孔
性人造炭质吸附剂。它具有发达的孔隙结构和巨 大的比表面积，可用作吸附剂，催化剂和催化剂 载体。
• 活性炭作为人造材料，是在1900年到1901年发
明的，其发明者是拉费尔·王·奥斯特莱科，他采 用化学活化法和物理活化法制造活性炭而获得专 利。 1911年，门高德博士在维也纳附近的工厂 首次将活性炭工业化生产。当时的产品是粉状活 性炭，这是世界上第一家工业化生产工厂。
学活性好，是生产高档活性炭的优质原料。宁夏的活 性炭企业主要采用太西无烟煤作为主原料生产柱状活 性炭。
生产工艺流程
• 以太西无烟煤为主原料的合格原料煤入厂后，被粉碎到
一定细度（一般为200目），然后配入适量黏结剂（一 般为煤焦油）在混捏设备中混合均匀，然后在一定压力 下用一定直径模具挤压成炭条，炭条经炭化、活化后， 经筛分、包装制成成品活性炭。
• 1927年美国芝加哥自来水厂发生了广大居民难以接受的自来水恶臭事
件。这是由于原水中苯酚和消毒用的氯发生异臭所致。后来，德国等地的 自来水厂也发生了同样的事件，而这些事件都是用活性炭处理解决的。从 此以后，环境保护日益受到重视，政府的法令也日趋严格，不仅在净水方 面，在其他领域也得到广泛应用，由此，活性炭进入全面发展阶段。
• ②灰分 煤灰分含量高会降低煤的发热量，影响炭化料及活性炭
产品的机械强度，影响活性炭的孔隙结构，降低活性炭的吸附能 力，使活性炭产品杂质增加，限制了煤基活性炭的应用领域。但 是有些矿物质如CaO,MgO,Fe2O3,K2O及Na2O等可以催化煤 中碳与水蒸气的反应，加快反应速度，提高活化炉的产量。一般 要求灰分≤6%，目前我们要求采用的原煤灰分≤3%。
活性炭生产工艺简介课件
活性炭的应用及发展过程
• 活性炭是含碳的物质经过炭化和活化制成的多孔
性人造炭质吸附剂。它具有发达的孔隙结构和巨 大的比表面积，可用作吸附剂，催化剂和催化剂 载体。
• 活性炭作为人造材料，是在1900年到1901年发
明的，其发明者是拉费尔·王·奥斯特莱科，他采 用化学活化法和物理活化法制造活性炭而获得专 利。 1911年，门高德博士在维也纳附近的工厂 首次将活性炭工业化生产。当时的产品是粉状活 性炭，这是世界上第一家工业化生产工厂。
常用吸附剂 活性炭ppt课件
• 这些特点使其在催化剂载体、储氢材料、超级电容、锂离子二次电池 和隐形材料等领域都得到广泛的研究。
• 制备方法：气相氧化法、液相氧化法和固相氧化法。 • 无论那一种方法，都是将碳纳米管经活化处理及后处理得到活性炭纳
米管。
.
4 应用实例
（三）活性炭纤维
• 活性炭纤维（ACF）是继粉末活性炭（PAC）和粒状活性炭（GAC） 之后的第三代活性碳材料。
.
1 简介
活性炭又称活性炭黑。是黑 色粉末状或颗粒状的无定形 碳。活性炭主成分除了碳以 外还有氧、氢等元素。活性 炭在结构上，由于微晶碳是 不规则排列，在交叉连接之 间有细孔，活化时会产生碳 组织缺陷，因此它是一种多 孔性含碳物质，具有很强的 吸附能力。它不仅可以作为 吸附剂，还可以作为脱色剂 和催化剂载体，使它在化学 工业、国防工业、环境保护、 食品工业等方面得到了广泛 的应用。
.
4 应用实例
（一）活性炭微球
• 球形活性炭是20世纪70年代后期由日本、美国、联邦德国和苏联等工业 发达的国家研制开发成功的一种高档活性炭新品种，80年代后后期逐渐 进入工业化阶段。
• 球形活性炭具有均匀的球形外表，表面光滑、力学强度高、比表面积大、 耐磨损、耐腐蚀，长期使用掉屑少，产品杂质含量低等优点。
.
2 制备工艺流程
2.2.1、影响炭活化的主要因素 • (1) 活化温度的影响 • 活化是炭和活化剂在高温下进行的反应。随着温度的升高，
反应速度加快，活化速率加大，但是太高易造成不均匀活 化。在不同的活化温度下，生产的活性炭孔结构不同。活 化温度过高，微孔减少，吸附力下降。一般水蒸气活化法 的活化温度控制在800-950℃，烟道气的活化温度控制在 900-950℃，空气的活化温度控制在600℃左右。
• 制备方法：气相氧化法、液相氧化法和固相氧化法。 • 无论那一种方法，都是将碳纳米管经活化处理及后处理得到活性炭纳
米管。
.
4 应用实例
（三）活性炭纤维
• 活性炭纤维（ACF）是继粉末活性炭（PAC）和粒状活性炭（GAC） 之后的第三代活性碳材料。
.
1 简介
活性炭又称活性炭黑。是黑 色粉末状或颗粒状的无定形 碳。活性炭主成分除了碳以 外还有氧、氢等元素。活性 炭在结构上，由于微晶碳是 不规则排列，在交叉连接之 间有细孔，活化时会产生碳 组织缺陷，因此它是一种多 孔性含碳物质，具有很强的 吸附能力。它不仅可以作为 吸附剂，还可以作为脱色剂 和催化剂载体，使它在化学 工业、国防工业、环境保护、 食品工业等方面得到了广泛 的应用。
.
4 应用实例
（一）活性炭微球
• 球形活性炭是20世纪70年代后期由日本、美国、联邦德国和苏联等工业 发达的国家研制开发成功的一种高档活性炭新品种，80年代后后期逐渐 进入工业化阶段。
• 球形活性炭具有均匀的球形外表，表面光滑、力学强度高、比表面积大、 耐磨损、耐腐蚀，长期使用掉屑少，产品杂质含量低等优点。
.
2 制备工艺流程
2.2.1、影响炭活化的主要因素 • (1) 活化温度的影响 • 活化是炭和活化剂在高温下进行的反应。随着温度的升高，
反应速度加快，活化速率加大，但是太高易造成不均匀活 化。在不同的活化温度下，生产的活性炭孔结构不同。活 化温度过高，微孔减少，吸附力下降。一般水蒸气活化法 的活化温度控制在800-950℃，烟道气的活化温度控制在 900-950℃，空气的活化温度控制在600℃左右。
煤制活性炭技术课件
. 低温时:
. 高温时：
2.3 碱(KOH)活化
. 把一定量的炭材料与碱类物质的混合，在300~ 500 ℃下脱水后，在600~800℃范围内活化，活 化的混合物经冷却，用水充分洗涤除去剩余碱， 便得到活性炭。有关的主要反应如下：
2.3 碱(KOH)活化
• 500 ℃以下发生脱水反应，在氧化钾存在下，发 生水煤气反应和水煤气转移反应，可以认为氧化 钾作为催化剂。
三、活性炭的吸附
活性炭是非极性吸附剂，因此在水中吸附能力大于 有机溶剂中的吸附能力。
三、活性炭的吸附应用
活性炭的吸附作用
对芳族化 合物的吸 附
非极性的 链烷化合 物在活性 炭表面的 吸附。
有关极性 分子氨基 酸及蛋白 质的吸附 资料极少
活性炭对 于吸附无 机物也有 一定的潜 力
活性炭的吸 附性能是由 于它的表面 基团类型、 比表面积和 孔径的分布 决定的。
令医药方面的应用 活性炭作为外用药， 用于烂疮、化脓化创 伤，也可用于内服药
治疗腹泻。活性炭能 吸附病毒、细菌毒素、 药物等，可用于治疗 中毒ห้องสมุดไป่ตู้过量服药的病人。
令农业和其它方面的 应用
活性炭施用于土壤中， 能促进氮的生物固定 作用，除去农药对作 物的毒害等。此外， 活性炭还用作制造锌 — 空气电池的电极。
活性炭的用途
• 空气净化：能吸附过滤空气中的恶臭、体臭、 烟气、毒气、 O3 、 SO2、NO等。
•水净化：能去除水中的重金属离子、致癌物 质、臭味、霉味、细菌及脱色等；可 用于自来水、食品工业用水及工业用 纯水等处理；
•环保工程：废气及污水处理； • 防毒口罩、防毒衣、香烟过滤嘴等；
•溶剂回收：对苯类、酮类、酯类、石油类均能 吸附回收。
. 高温时：
2.3 碱(KOH)活化
. 把一定量的炭材料与碱类物质的混合，在300~ 500 ℃下脱水后，在600~800℃范围内活化，活 化的混合物经冷却，用水充分洗涤除去剩余碱， 便得到活性炭。有关的主要反应如下：
2.3 碱(KOH)活化
• 500 ℃以下发生脱水反应，在氧化钾存在下，发 生水煤气反应和水煤气转移反应，可以认为氧化 钾作为催化剂。
三、活性炭的吸附
活性炭是非极性吸附剂，因此在水中吸附能力大于 有机溶剂中的吸附能力。
三、活性炭的吸附应用
活性炭的吸附作用
对芳族化 合物的吸 附
非极性的 链烷化合 物在活性 炭表面的 吸附。
有关极性 分子氨基 酸及蛋白 质的吸附 资料极少
活性炭对 于吸附无 机物也有 一定的潜 力
活性炭的吸 附性能是由 于它的表面 基团类型、 比表面积和 孔径的分布 决定的。
令医药方面的应用 活性炭作为外用药， 用于烂疮、化脓化创 伤，也可用于内服药
治疗腹泻。活性炭能 吸附病毒、细菌毒素、 药物等，可用于治疗 中毒ห้องสมุดไป่ตู้过量服药的病人。
令农业和其它方面的 应用
活性炭施用于土壤中， 能促进氮的生物固定 作用，除去农药对作 物的毒害等。此外， 活性炭还用作制造锌 — 空气电池的电极。
活性炭的用途
• 空气净化：能吸附过滤空气中的恶臭、体臭、 烟气、毒气、 O3 、 SO2、NO等。
•水净化：能去除水中的重金属离子、致癌物 质、臭味、霉味、细菌及脱色等；可 用于自来水、食品工业用水及工业用 纯水等处理；
•环保工程：废气及污水处理； • 防毒口罩、防毒衣、香烟过滤嘴等；
•溶剂回收：对苯类、酮类、酯类、石油类均能 吸附回收。
活性炭专业生产工艺流程(PPT39张)
混捏
混捏的目的是使固相的煤粉与液相的煤焦油充 分的混合，赋予混合料以塑性和流动性，使煤 粉的细小颗粒充分地、均匀地被煤焦油充填和 包裹，煤沥青在经过炭化后形成炭骨架。 焦油温度：≥90℃ 混捏温度：70℃—90℃ 混捏时间：15分钟到20分钟
挤压成型
成型的目的是得到具有一定外形及较高密实度的炭条。目 前本公司用于活性炭制造的挤压成型设备为借高压液体介 质进入柱塞液压缸推动柱塞对煤膏加压的立式液压机 。 成型液压机有单缸式和双缸式两种。 单缸油压机（二分区）的装料与压制是间歇式进行的，料 缸装满煤膏后再加压，没有预压装置，煤膏受压时间短。 煤膏的工作压力为180-220kgf/cm2(17.6-21.6MPa)。 双缸液压成型机（一分区）的装料和压制可以分别在两个 缸内同时进行，某一个缸在装料预压时，另一个缸则对煤 膏加压，煤膏受压时间长，压出条密度大，操作易实现自 动化。
生产工艺流程
以太西无烟煤为主原料的合格原料煤入厂后，被粉碎到 一定细度（一般为200目），然后配入适量黏结剂（一 般为煤焦油）在混捏设备中混合均匀，然后在一定压力 下用一定直径模具挤压成炭条，炭条经炭化、活化后， 经筛分、包装制成成品活性炭。 其工艺框图如下所示：
活性炭生产工艺流程图
活性炭分公司二分区工艺流程图
生产煤质活性炭的原料种类
褐煤、烟煤和无烟煤均可作为活性炭的原料。国 内的煤质活性炭原料主要采用山西大同地区的弱粘结 性烟煤和宁夏的太西无烟煤。 (1)弱粘结性烟煤：山西大同地区的弱粘结性烟煤由 于化学活性好、灰分低（特别是其八层煤和十一层 煤），而广泛被山西的活性炭企业用于加工制造原煤 破碎活性炭。 (2)无烟煤：宁夏太西煤低灰、低硫、含碳量高，化 学活性好，是生产高档活性炭的优质原料。宁夏的活 性炭企业主要采用太西无烟煤作为主原料生产柱状活 性炭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
③挥发分 无烟煤挥发分含量最低。挥发分含量过高，挥发出的 物质容易结焦，堵塞产品道；过低，不能为活化提供足够的燃料。 目前要求挥发份为7-8%。
④煤的反应性 反应性高的煤在活化和燃烧过程中，反应速度快、 效率高。
配煤
配煤是改善活性炭产品孔结构，提高活性炭产品吸附性能的一种好方法。 ①单种煤的结焦特性及其在配煤中的作用 肥煤：肥煤属中等变质程度的煤，挥发分范围较广，胶质层厚度大于25mm,受热
②灰分 煤灰分含量高会降低煤的发热量，影响炭化料及活性炭 产品的机械强度，影响活性炭的孔隙结构，降低活性炭的吸附能 力，使活性炭产品杂质增加，限制了煤基活性炭的应用领域。但 是有些矿物质如CaO,MgO,Fe2O3,K2O及Na2O等可以催化煤 中碳与水蒸气的反应，加快反应速度，提高活化炉的产量。一般 要求灰分≤6%，目前我们要求采用的原煤灰分≤3%。
50年代以前, 我们国家还没有活性炭的加工企业，每年进口30-50t； 50年代到1981年，国产活性炭开始上市，特别是1966年，从苏联引进斯 列普活化炉后有了规模化生产，国内生产能力逐步提升至10000t/a；80 年代末期到90年代末期，进入改革开放以后，国内开始建设大量的活性炭 厂，其规模也飞速发展，生产能力逐步从10万t/a发展到12万t/a；2000 年到2008年，生产能力持续增长，现已达到每年20余万t。
时产生大量的胶质体，其流动性大，热稳定性好。肥煤在约260℃时有机质开始 分解。肥煤具有很强的粘结能力，能将煤粉颗粒很好低粘结在一起，形成机械强 度较好的炭颗粒，是配煤中的重要成分。但挥发分高的肥煤，结焦性较差，因此 在选择肥煤作配合煤时，要充分考虑肥煤的粘结能力、挥发分、结焦性等。 弱粘煤：弱粘煤是一种还原程度较弱的低变质程度到中等变质程度的煤。加热时， 产生的胶质体较少，结焦性能较好。精选弱粘煤加粘结剂（煤焦油），在特定的 工艺条件下制造柱状活性炭在国内已成为现实，其被用作催化剂载体。 焦煤：焦煤具有中等挥发分与中等胶质层厚度，加热时能形成热稳定性很好的胶 质体。结焦性能好，在配煤中焦煤可以起到提高干馏固体物料之机械强度的作用。 炼焦工业利用焦煤单独炼焦时能得到块大、裂纹少、机械强度和耐磨强度都高的 焦炭。目前尚未有报道利用焦煤制造活性炭。随着活性炭制造研究工作的深入， 焦煤作为配合煤会用于活性炭制造工业。 经过研究发现，在生产工艺基本条件相同条件下，煤基活性炭孔结构类型主要由 煤本身性质决定：褐煤生产的活性炭碘值不高，但孔容积较高，这说明褐煤生产 的活性炭中孔，大孔较多，这种活性炭的脱色能力较强，在某些液相应用领域， 实际应用效果较好；由不黏煤、弱黏煤为原料生产的活性炭中孔较发达，适宜生 产液相吸附净化用活性炭；以无烟煤为原料生产微孔发达的活性炭，适宜生产优 质的气相吸附用活性炭。
回顾世界活性炭的发展历史，有两个主要的事件推动了活性炭事业的发 展，一是第一次世界大战化学武器的应用；二是1927年发生在美国芝加 哥自来水厂的饮用水恶臭事件。
1914年欧洲爆发了第一次世界大战，1915年4月22日，德国军队在欧 洲战场伊普番河上使用了毒气；5月18日，在华沙附近的拉夫卡河又向俄 国军队施放了毒气 。1915年德军在比利时对毫无准备的英法联军使用 6000个钢瓶施放化学毒气氯气18万公斤，造成士兵伤15000余人，其中 约5000人丧生。有“矛”必然会发明“盾”，有化学毒气必然会发明防 毒武器。两个星期后，军事科学家就发明了防护氯气武器，他们给前线的 每个士兵发了一种特殊的口罩，这种口罩里有用硫代硫酸钠和碳酸钠溶液 浸过的棉花。这两种药品都有除氯的功能，能起到防护的作用。但是如果 敌方改用第二种毒气，这种口罩就无用武之地了。事实也是如此。此后不 到一年，双方已经用过几十种不同的化学毒气，包括人们现今熟知的介子 毒气及氢氰化合物。因此人们一直在寻找一种能使任何毒气都失去毒性的 物质才好。这种百灵的解毒剂在1915年才被科学家找到，它就是活性炭。 到1917年，交战双方的防毒面具里都装上了活性炭，毒气对交战士兵的 危害程度就大大降低了。第二次世界大战中德国首次利用介子气引发了毒 气战争，人们就开始寻求避免受到毒气侵害的方法，而活性炭正是因为其 能高效防止毒气的侵害，被广泛应用于战争。这样就刺激了世界各国对活 性炭的研究和生产。
活性炭专业生产工Leabharlann 流程活性炭的应用及发展过程
活性炭是含碳的物质经过炭化和活化制成的多孔性 人造炭质吸附剂。它具有发达的孔隙结构和巨大的 比表面积，可用作吸附剂，催化剂和催化剂载体。
活性炭作为人造材料，是在1900年到1901年发明 的，其发明者是拉费尔·王·奥斯特莱科，他采用化 学活化法和物理活化法制造活性炭而获得专利。 1911年，门高德博士在维也纳附近的工厂首次将活 性炭工业化生产。当时的产品是粉状活性炭，这是 世界上第一家工业化生产工厂。
(2)无烟煤：宁夏太西煤低灰、低硫、含碳量高，化 学活性好，是生产高档活性炭的优质原料。宁夏的活 性炭企业主要采用太西无烟煤作为主原料生产柱状活 性炭。
生产工艺流程
以太西无烟煤为主原料的合格原料煤入厂后，被粉碎到 一定细度（一般为200目），然后配入适量黏结剂（一 般为煤焦油）在混捏设备中混合均匀，然后在一定压力 下用一定直径模具挤压成炭条，炭条经炭化、活化后， 经筛分、包装制成成品活性炭。
生产煤质活性炭的原料种类
褐煤、烟煤和无烟煤均可作为活性炭的原料。国内 的煤质活性炭原料主要采用山西大同地区的弱粘结性 烟煤和宁夏的太西无烟煤。
(1)弱粘结性烟煤：山西大同地区的弱粘结性烟煤由 于化学活性好、灰分低（特别是其八层煤和十一层 煤），而广泛被山西的活性炭企业用于加工制造原煤 破碎活性炭。
1927年美国芝加哥自来水厂发生了广大居民难以接受的自来水恶臭事 件。这是由于原水中苯酚和消毒用的氯发生异臭所致。后来，德国等地的 自来水厂也发生了同样的事件，而这些事件都是用活性炭处理解决的。从 此以后，环境保护日益受到重视，政府的法令也日趋严格，不仅在净水方 面，在其他领域也得到广泛应用，由此，活性炭进入全面发展阶段。
其工艺框图如下所示：
活性炭生产工艺流程图
活性炭分公司二分区工艺流程图
原料
1、原料煤的要求 2、配煤 3、黏合剂的要求
原料煤的要求
①水分 煤中的水分对活性炭生产有一定影响，水分含量过高不 仅对煤炭的破碎、筛分不利，而且增加能量消耗，提高生产成本。 褐煤内在水分最高，其次时是无烟煤，中等变质程度的烟煤内在 水分含量最低。目前我们要求无烟煤水分≤5%。
④煤的反应性 反应性高的煤在活化和燃烧过程中，反应速度快、 效率高。
配煤
配煤是改善活性炭产品孔结构，提高活性炭产品吸附性能的一种好方法。 ①单种煤的结焦特性及其在配煤中的作用 肥煤：肥煤属中等变质程度的煤，挥发分范围较广，胶质层厚度大于25mm,受热
②灰分 煤灰分含量高会降低煤的发热量，影响炭化料及活性炭 产品的机械强度，影响活性炭的孔隙结构，降低活性炭的吸附能 力，使活性炭产品杂质增加，限制了煤基活性炭的应用领域。但 是有些矿物质如CaO,MgO,Fe2O3,K2O及Na2O等可以催化煤 中碳与水蒸气的反应，加快反应速度，提高活化炉的产量。一般 要求灰分≤6%，目前我们要求采用的原煤灰分≤3%。
50年代以前, 我们国家还没有活性炭的加工企业，每年进口30-50t； 50年代到1981年，国产活性炭开始上市，特别是1966年，从苏联引进斯 列普活化炉后有了规模化生产，国内生产能力逐步提升至10000t/a；80 年代末期到90年代末期，进入改革开放以后，国内开始建设大量的活性炭 厂，其规模也飞速发展，生产能力逐步从10万t/a发展到12万t/a；2000 年到2008年，生产能力持续增长，现已达到每年20余万t。
时产生大量的胶质体，其流动性大，热稳定性好。肥煤在约260℃时有机质开始 分解。肥煤具有很强的粘结能力，能将煤粉颗粒很好低粘结在一起，形成机械强 度较好的炭颗粒，是配煤中的重要成分。但挥发分高的肥煤，结焦性较差，因此 在选择肥煤作配合煤时，要充分考虑肥煤的粘结能力、挥发分、结焦性等。 弱粘煤：弱粘煤是一种还原程度较弱的低变质程度到中等变质程度的煤。加热时， 产生的胶质体较少，结焦性能较好。精选弱粘煤加粘结剂（煤焦油），在特定的 工艺条件下制造柱状活性炭在国内已成为现实，其被用作催化剂载体。 焦煤：焦煤具有中等挥发分与中等胶质层厚度，加热时能形成热稳定性很好的胶 质体。结焦性能好，在配煤中焦煤可以起到提高干馏固体物料之机械强度的作用。 炼焦工业利用焦煤单独炼焦时能得到块大、裂纹少、机械强度和耐磨强度都高的 焦炭。目前尚未有报道利用焦煤制造活性炭。随着活性炭制造研究工作的深入， 焦煤作为配合煤会用于活性炭制造工业。 经过研究发现，在生产工艺基本条件相同条件下，煤基活性炭孔结构类型主要由 煤本身性质决定：褐煤生产的活性炭碘值不高，但孔容积较高，这说明褐煤生产 的活性炭中孔，大孔较多，这种活性炭的脱色能力较强，在某些液相应用领域， 实际应用效果较好；由不黏煤、弱黏煤为原料生产的活性炭中孔较发达，适宜生 产液相吸附净化用活性炭；以无烟煤为原料生产微孔发达的活性炭，适宜生产优 质的气相吸附用活性炭。
回顾世界活性炭的发展历史，有两个主要的事件推动了活性炭事业的发 展，一是第一次世界大战化学武器的应用；二是1927年发生在美国芝加 哥自来水厂的饮用水恶臭事件。
1914年欧洲爆发了第一次世界大战，1915年4月22日，德国军队在欧 洲战场伊普番河上使用了毒气；5月18日，在华沙附近的拉夫卡河又向俄 国军队施放了毒气 。1915年德军在比利时对毫无准备的英法联军使用 6000个钢瓶施放化学毒气氯气18万公斤，造成士兵伤15000余人，其中 约5000人丧生。有“矛”必然会发明“盾”，有化学毒气必然会发明防 毒武器。两个星期后，军事科学家就发明了防护氯气武器，他们给前线的 每个士兵发了一种特殊的口罩，这种口罩里有用硫代硫酸钠和碳酸钠溶液 浸过的棉花。这两种药品都有除氯的功能，能起到防护的作用。但是如果 敌方改用第二种毒气，这种口罩就无用武之地了。事实也是如此。此后不 到一年，双方已经用过几十种不同的化学毒气，包括人们现今熟知的介子 毒气及氢氰化合物。因此人们一直在寻找一种能使任何毒气都失去毒性的 物质才好。这种百灵的解毒剂在1915年才被科学家找到，它就是活性炭。 到1917年，交战双方的防毒面具里都装上了活性炭，毒气对交战士兵的 危害程度就大大降低了。第二次世界大战中德国首次利用介子气引发了毒 气战争，人们就开始寻求避免受到毒气侵害的方法，而活性炭正是因为其 能高效防止毒气的侵害，被广泛应用于战争。这样就刺激了世界各国对活 性炭的研究和生产。
活性炭专业生产工Leabharlann 流程活性炭的应用及发展过程
活性炭是含碳的物质经过炭化和活化制成的多孔性 人造炭质吸附剂。它具有发达的孔隙结构和巨大的 比表面积，可用作吸附剂，催化剂和催化剂载体。
活性炭作为人造材料，是在1900年到1901年发明 的，其发明者是拉费尔·王·奥斯特莱科，他采用化 学活化法和物理活化法制造活性炭而获得专利。 1911年，门高德博士在维也纳附近的工厂首次将活 性炭工业化生产。当时的产品是粉状活性炭，这是 世界上第一家工业化生产工厂。
(2)无烟煤：宁夏太西煤低灰、低硫、含碳量高，化 学活性好，是生产高档活性炭的优质原料。宁夏的活 性炭企业主要采用太西无烟煤作为主原料生产柱状活 性炭。
生产工艺流程
以太西无烟煤为主原料的合格原料煤入厂后，被粉碎到 一定细度（一般为200目），然后配入适量黏结剂（一 般为煤焦油）在混捏设备中混合均匀，然后在一定压力 下用一定直径模具挤压成炭条，炭条经炭化、活化后， 经筛分、包装制成成品活性炭。
生产煤质活性炭的原料种类
褐煤、烟煤和无烟煤均可作为活性炭的原料。国内 的煤质活性炭原料主要采用山西大同地区的弱粘结性 烟煤和宁夏的太西无烟煤。
(1)弱粘结性烟煤：山西大同地区的弱粘结性烟煤由 于化学活性好、灰分低（特别是其八层煤和十一层 煤），而广泛被山西的活性炭企业用于加工制造原煤 破碎活性炭。
1927年美国芝加哥自来水厂发生了广大居民难以接受的自来水恶臭事 件。这是由于原水中苯酚和消毒用的氯发生异臭所致。后来，德国等地的 自来水厂也发生了同样的事件，而这些事件都是用活性炭处理解决的。从 此以后，环境保护日益受到重视，政府的法令也日趋严格，不仅在净水方 面，在其他领域也得到广泛应用，由此，活性炭进入全面发展阶段。
其工艺框图如下所示：
活性炭生产工艺流程图
活性炭分公司二分区工艺流程图
原料
1、原料煤的要求 2、配煤 3、黏合剂的要求
原料煤的要求
①水分 煤中的水分对活性炭生产有一定影响，水分含量过高不 仅对煤炭的破碎、筛分不利，而且增加能量消耗，提高生产成本。 褐煤内在水分最高，其次时是无烟煤，中等变质程度的烟煤内在 水分含量最低。目前我们要求无烟煤水分≤5%。
