2.1 File ：文件
1. new ：新建（快捷键 Ctrl+N）。 2. open：打开当前及以下CAM350版本输出的CAM文件 （快捷键 Ctrl+O）。 3. save：将当前各层所有数据保存到*.cam里。以后打开*.cam所有数 据都在里面。 （快捷键 Ctrl+S）。 4. save as：将当前各层所有数据另存为*.cam文件里。 5. merge：可调入预先准备好的模块、添加标识用的CAM350 文件， 或制作完的另一个型号的数据的CAM350 （可用于把几个处XPLODE MERGED DATABASE，就可修改模块中的数据。 6. Import：导入文件。 Autoimport：可自动导入CAM350识别的数据文件，包括274D， 274X，*.DPF
8. Print：打印文件 Setup printer：设置打印机;如已安装Adobe软件,可直接输出PDF图片数据 Print display：打印预览。 Print ：只打印开着的层。将选√的文件打印逐个打印要选Separate sheets 可居中、旋转、镜像、按纸张大小放大、缩小打印。 9. Setup：系统设置。 Preferences：参数选择。 可设置优先缓存区，如：undo 恢复键功能；自动备份的功能，但常规下不做自动 备份。
Drill data：用于导入钻孔数据。同样需要设置好正确的制式才行。 Mill data：用于导入铣边数据 . Dxf：一种文件格式，一般有客户提供此类文件作为说明。一般mm DXF→CAM350 为1:1导入。 Aperture table：光圈表。 当确定光绘文件调入正确，而光圈表不匹配的情况可使用该指令来调整光圈表使用的编译器。 7. Export：导出文件 修改后数据输出不能覆盖原稿！且从文件名上区分. Gerber data ： 导出GBR文件，带不带D码都可以，但通常都是导出带D码的 . 注意输出文件的制式必须要保证原来的精度，只能高不能低。导入导出文件公英制保持一致。 Composites：导出由两层及以上合成的复合层 . l 如果是复合层，却选Gerber data输出，那么只输出第一层，后面的复合层都没输出。 l 导入文件如果是复合层文件，导出也必须用 Composites输出复合层文件。 l 有宏D码PAD的必须用Edit,Explode,Custom，ALL打散输出，避免光绘机解读数据图形 错误！ Drill data：导出钻孔数据 Mill data：导出铣边数据 Dxf： 由各层GBR数据导出DXF数据，（AUTOCAD就可调入） Aperture table： 当导出RS274-D的GBR文件时，还要导出与之匹配的D码文件。

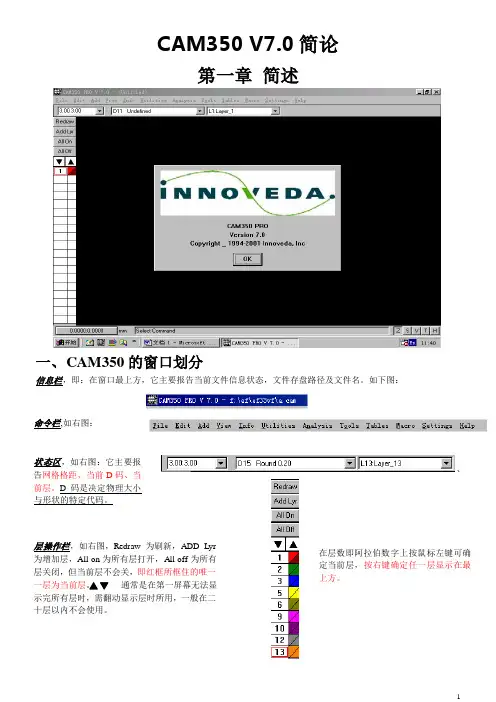

cam350 中文教程详解精华版】
5
当点击 Format 下任一一个 ELA2.3 是会弹出如左图对话框，此为 CAM350
内设定格式，左图分解为，自动导入 Gerber 文件格式：
坐标 相对与绝对
精确位 前 （2） 后 （3）
省零 前导零与后导零 单位 英制与公制
匹配到所有层
设定 OK 后系统将读取数据，此导入方式适用于在不太清楚其文件格式
O
中 等
P
将窗口物理放大，至全屏时将换屏
低
Q
测量物理（附图三）本身即是可执行命令
高
R
刷新屏幕，同于窗口左边的层操作框的 Redraw
中
S
切换光标扑捉网格，相当于点击下窗口状态栏中的 S
中
T
切换一般显示与透视，同于点击下窗口状态栏中的 T
中
U
恢复操作
高
V
切换显示网格，相当于点击下窗口状态栏中的 V
中
切换光标，选取物理与 C、I、配
文字线宽：可设为 0.2MM 以上
GERBER及CAM350使用基础
GERBER及CAM350使用基础GERBER是一种用于制作PCB（Printed Circuit Board）生产数据的文件格式，被广泛应用于电子制造业中。
CAM350是一款常用的电路板制造软件，可以处理GERBER文件，进行电路板的设计、生产和检查。
下面是GERBER和CAM350的基本使用步骤：1.设计电路板：首先，使用电路设计软件（如PCB设计软件）设计你的电路板，将其导出为GERBER文件。
GERBER文件包括了电路板的各个层次（如底板、丝印、引脚等）的制作信息。
2. 打开GERBER文件：在CAM350中，点击“File”菜单，选择“Open”选项，然后选择你的GERBER文件。
CAM350支持多种电路板文件格式，包括.GBR、GBX、ZIP等。
3.查看电路板：GERBER文件被打开后，你可以在CAM350的界面中查看电路板的各个层次。
你可以通过调整缩放比例、旋转视角等方式来查看和检查电路板。
4. 进行DRC检查：在CAM350中，你可以进行设计规则检查（Design Rule Check，DRC）来确保电路板的设计符合制造要求。
你可以在“Verify”菜单中选择“DRC”选项进行检查。
6. 生成制造数据：在CAM350中，你可以将GERBER文件转换为制造所需的数据格式，如ODB++（Open DataBase）或者IPC-2581（电路板交互式制造数据）等。
点击“File”菜单，选择“Save As”选项，然后选择你要转换的数据格式进行保存。
7. 输出制造文件：CAM350可以将处理后的电路板数据输出为制造所需的各种文件格式，包括：制板图、钻孔数据、贴膜数据等。
你可以在“File”菜单中选择“Export”选项，然后选择你要输出的文件格式进行保存。
除了上述基本的使用步骤，GERBER和CAM350还具有一些高级的功能和选项，如自动化检查、反射光检查等，可以帮助用户更高效地设计和制造电路板。
Cam350 常用命令操作
Cam350 常用命令操作-----以NEC 8层车台板为例一、针对powerpcb文件格式的调整1、调整前的效果如下图：2、对齐各层没有对齐前的各层如下图对其各层了，对其后的效果见下图：3、镜像层没有镜像前的图形如下镜像后的图形如下点击edit –mirror ，点击select all,选择水平或垂直镜像，我们选择垂直镜像，然后点击左键效果如下图4、调整钻孔以通孔为例，点击tools —nc editor ，调整前的钻孔如下图：点击tables —drl-through hole:根据drl-through hole中的rep文件调整各层其中drl-through hole中的rep文件内容如下(用notepad打开)Drill Sizes Report==================Tool Size Pltd Feed Speed Qty==== ==== ==== ==== ===== ===1 0.25 x 0 0 15842 0.3 x 95 300 873 0.6 x 197 550 1134 0.65 x 197 550 65 0.7 x 197 550 176 0.8 x 197 550 257 1 x 197 550 228 1.016 x 139 550 239 2 x 81 550 110 2.8 x 69 658 7经内容对应的10把钻刀孔径大小依次填入nc tool table中的size中填好后,点击确认，最终调整后的钻孔效果如下图：经过各层的对齐，镜像后以及调整钻孔后的最终效果如下图：5、拼板结构图的正确调入CAM350（1）需将autocad格式的文件转换成dxf格式（2）点击file—import---…dxf格式（3）勾选map all layer to one layer,比例选择1：1（需要根据实际的比例进行调整），单位选择mm,调入后的拼板文件见附件(4)将此文件输出gerber文件，默认格式为RS-274X-- (leading 3,5,inch)点击file-export-gerber data,然后选择合适的gerber文件格式输出(5)将gerber文件结构与拼板结构图进行对比首先将原始cam文件调入，然后再导入输出的gerber文件利用edit—move命令将gerber外形与拼板外形重合，看是否统一，如果不统一，需确认已那个为准！对其后的效果见附件6、检查工艺要求包括线宽、线距、孔径大小是否满足工艺要求（配件板线宽/间距不得小于6mil/6mil，主机板以及hdi板子线宽间距≥4mil/4mil,最小机械钻孔要求≥0.25mm，激光孔≥0.1mm）配件板插件焊盘要求≥0.5mm，如果空间有限要求做成椭圆形，并要求短边焊盘宽度尽量大，以满足手工焊接后不短路为宜，最小焊盘宽度不得小于6mil。
CAM350详细使用教程
SMT和PCB工程师必备--CAM350详细使用教程一、FILE 菜单：1、New （NO）清空原来的所有数据，准备调入新的数据。
热键Ctrl-N2、Open 打开当前及以下CAM350版本输出的CAM/PCB文件。
热键Ctrl-O3、Save 将当前各层所有数据保存到*.cam/pcb里。
以后打开*.cam/pcb所有数据都在里面。
热键Ctrl-S4、Save as 将当前各层所有数据另存为*.cam/pcb文件里。
5、Merge 可调入预先准备好的模块、添加标识用的CAM350 PCB文件，或制作完的另一个型号的数据的CAM350 PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。
6、Import 导入文件Autoimport 可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。
数据需在同一目录。
z 不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。
z 所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data 手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是 *.DPF 则应设置为Barco DPF，如数据ASCII码有FILE 9* 设置为Fire 9xxx调入数据。
274X、DPF、Fire 9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire 9xxx就可直接调入。
调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。
如何判别RS-274D（GBR数据中无D码定义）的制式：z 一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。
CAM350 技巧集
1.首先正确读入文件。
[如图1]输出中心点，这里我们用到的层为：线路底层和DRILL（钻孔）层（即DRILL层最后将全部成为中心孔）为了便于操作，我们将其它层隐起来。
2.为了便于操作，我们按下“F”键，将其设置为零线模式。
接着就是进行定位了。
操作方法：Edit->Layers->Align将光标移动到 线路底层上，轻按鼠标左键一下，再按鼠标右键单击结束。
这时，在定位的地方会出现了一个十字型，说明底层线路以这一点作了定位。
到DRILL层定位了，方法为：接着上面的操作，直接将鼠标移动到DRILL层对应的位置上，轻按鼠标左键一下，再双击鼠标右键结束两层之间的定位。
结果如图：按确定，重叠成功。
（这时可按下“F”键切换到填充模式了）3.成功重叠后，下一步的操作就是将DRILL层设置为“-”负属性层了。
在操作前，需将DRILL数据格式转换为GERBER格式。
方法为：Tools->NC Editor…(进入NC编辑器)Utilities->NC Date to Gerber（将NC数据转换成GERBER数据）如图,确定后,将产生一个新的GERBER数据层。
按下返回操作区。
4.这时我们只保留线路底层和刚刚转换出来的新层，其它的将其全部隐藏起来。
5.将新层设置为“-”负属性，操作方法为：Tables->Composites…设置好其两层的正负属性，“OK”退出后即可。
6．最后的结果如图：最后打印输出即可大功告成。
CAM350 Arl 文件使用简介在CAM350 中，可以使用自动读入对GERBER 文件进行自动读取。
其实这些已设定的方式，就是后缀为.ARL 的文件。
而且文件是可以按要求进行适当的修改后再另存为一个新文件来使用的。
以PADS 格式为例来说明：在安装目录下，打开Pads.arl 文件。
但其单位为MILS，把单位改为MM；NAME 后的模板名改为任意名即可。
读Gerber 文件的操作步骤：1.更改Pads.arl 文件后，另存至CAM350 安装目录。
CAM350中文教程
行业发展趋势分析
随着电子技术的不断发展和进步，PCB设计行业将继续保持快速增长的态势，对高 素质、高技能的设计人才的需求也将不断增加。
随着智能制造和工业4.0的推进，PCB设计行业将更加注重自动化、智能化和数字化 技术的应用，提高生产效率和降低成本。
随着环保意识的不断提高和环保法规的日益严格，PCB设计行业将更加注重环保、 节能和可持续发展等方面的要求，推动绿色制造和绿色设计的发展。
详细介绍CAM350提供的脚本编程环境和 工具，包括脚本编辑器、调试工具等。
自动化处理流程实现
脚本编程高级应用
通过实例演示如何在CAM350中使用脚本 编程实现自动化处理流程，包括自动导入 文件、自动拼版、自动添加工艺边等。
分享一些脚本编程的高级应用技巧，如自定 义函数库、实现复杂算法、与外部程序交互 等。
应用领域
CAM350软件广泛应用于PCB制造行业，包括电路板设计、制造、测试等各个环 节。同时，该软件也适用于电子制造、机械制造、航空航天等领域中的电路板设 计与制造。
界面组成与基本操作
界面组成
CAM350软件界面主要包括菜单栏、工具栏、图层管理器、属性管理器、状态栏等部分。其中，菜单栏和工具栏 提供了丰富的命令和工具，方便用户进行各种操作；图层管理器和属性管理器可帮助用户管理电路板的各个图层 和属性；状态栏则显示当前操作的状态和相关信息。
原理图设计与导入方法
原理图设计
使用电路设计软件绘制原理图， 确保电路逻辑正确、元件参数准
确。
导入封装库
将所需的元件封装导入到软件库中 ，以便在原理图中调用。
生成网表
将原理图导出为网表文件，用于后 续电路板布局布线。
布局布线原则及实践
CAM350详细使用教程_PDF
CAM350详细使用教程_PDFSMT和PCB工程师必备--CAM350详细使用教程一、FILE菜单：1、New（NO）清空原来的所有数据，准备调入新的数据。
热键Ctrl-N2、Open打开当前及以下CAM350版本输出的CAM/PCB文件。
热键Ctrl-O3、Save将当前各层所有数据保存到*.cam/pcb里。
以后打开*.cam/pcb所有数据都在里面。
热键Ctrl-S4、Save as将当前各层所有数据另存为*.cam/pcb文件里。
5、Merge 可调入预先准备好的模块、添加标识用的CAM350 PCB文件，或制作完的另一个型号的数据的CAM350 PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。
6、Import导入文件Autoimport可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。
数据需在同一目录。
z不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。
z所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是 *.DPF 则应设置为Barco DPF，如数据ASCII码有FILE 9* 设置为Fire 9xxx调入数据。
274X、DPF、Fire 9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire 9xxx就可直接调入。
调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。
如何判别RS-274D（GBR数据中无D码定义）的制式：z一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。
CAM350学习资料
CAM制作之CAM350软件学习资料CAM 制作的基本步骤每一个PCB 板基本上都是由孔径孔位层、DRILL 层、线路层、阻焊层、字符层所组成的，在CAM350 中，每载入一层都会以不同的颜色区分开，以便于我们操作。
1.导入文件首先自动导入文件（File-->Import-->Autoimport），检查资料是否齐全，对齐各层（Edit-->Layers-->Align）并设定原点位置（Edit-->Change-->Origin-->Datum Coordinate）按一定的顺序进行层排列（Edit-->Layers-->Reorder）将没用的层删除（Edit-->Layers-->Reorder）。
2.钻孔接着检查最小钻孔孔径规格、孔边与孔边（或槽孔）最小间距（Analysis-->Check Drill）3.线路测量最小线径、线距（Analysis-->DRC）看其是否满足制程能力。
接着根据PC 板类型和基板的铜箔厚度进行线径补偿（Edit-->Change-->Dcode），检查线路PAD 相对于钻孔有无偏移（如果PAD 有偏，用Edit-->Layers-->Snap Pad to Drill 命令；如果钻孔有偏，则用Edit-->Layers-->Snap Drill to Pad 命令），线路PAD 的Ring 是否够大（Analysis-->DRC），线路与NPTH 孔边、槽边、成型边距离是否满足制作要求。
NPTH 孔的线路PAD 是否取消（Edit-->Delete）。
以上完成后再用DRC 检查线路与线路、线路与PAD、PAD 与PAD 间距是否满足制作要求。
4.防焊处理查看防焊与线路PAD 匹配情况（Analysis-->DRC）、防焊与线路间距、防焊与线路PAD 间距（将线路与防焊拷贝到一层，然后用Analysis-->DRC 命令检查此层）、防焊条最小宽度、NPTH 处是否有规格大小的防焊挡点（Add-->Flash）。
CAM350_8[1].0教程大全
CAM350 V8.0.5快捷鍵A 打開光圈表C 以光標為中心放大臨近范圍D 設置當前激活的D碼F 切換顯示線的填充模式（實填充/外形線/中心線）G 圖形開關H 所以同類型D碼的元素高亮顯示K 關閉層（當前層除外）L 指定當前層M 切換命令行顯示方式（記憶模式/命令提示/宏命令提示）N 切換當前層的正片/負片顯示O 改變走線模式（0/45/90度）P 顯示上一次縮放大小Q 查看屬性R 刷新S 隨刪格移動開關T 透視顯示開關U 撤消V 刪格顯示開關W 窗口式放大X 光標模式切換（短“十”字形、長“十”字形、X形）Y 打開層設置對話框Z 目標選取開關（以光標為中心）Ctrl U 恢複+ 放大- 縮小Home 全局顯示，執行上一命令Esc 結束當前命令（等于鼠標右鍵）空格鍵等于鼠標左鍵Ins 按光標在面版中的位置顯示圖形Page Up 放大目標選取框（以光標為中心）Page Down 縮小目標選取框（以光標為中心）Ctrl N 新建Ctrl O 打開Ctrl S 保存-------------------------------------------編輯命令下的功能熱鍵A 全選C 框選模式（交叉/不交叉）I 窗口選擇模式（窗內被選/窗外被選）W 進入組窗口選擇模式CAM350 V8.0.5 File菜單1. new ︰新建（快捷鍵 Ctrl+N）。
2. open︰打開（快捷鍵 Ctrl+O）。
3. save︰保存（快捷鍵 Ctrl+S）。
4. save as︰另存為。
5. merge︰合併兩PCB文件。
可將兩層排列模式基本一致的板做拼接，若掌握熟練可拼接文件用于菲林繪製。
6. Import︰導入文件。
Autoimport︰自動導入文件。
系統自動為選擇的文件做光圈表匹配，若有匹配不正確或無法匹配的則可做調整，選擇其他光圈編譯器或重新編輯編譯器並做檢查。
Gerber data︰導入Gerber文件。
對于RS274-X文件自帶D碼即可將文件調入，而對于RS274-D文件則透過調整文件格式來調試到顯示正確的圖形。
