X射线物相定量分析
定量分析
《材料现代分析技术》课程实验实验项目名称：X 射线物相定量分析 实验类型：综合 学时：4学时 一、 实验目的（1）学习了解X 射线衍射仪的结构和工作原理;（2）掌握利用X 射线粉末衍射进行物相定量分析的原理; （3）练习用RIR 方法对物质进行定量分析。
二、 主要仪器设备及耗材本实验使用的仪器是日本理学SmartLab-2006型X 射线衍射仪，主要由X 射线发生器（即X 射线管）、测角仪、X 射线探测器、计算机控制处理系统等组成。
耗材：两相混合物 三、实验原理X 射线的定量分析目的是在物相鉴定基础上，测定物质中各相含量。
其任务是用X 射线衍射技术，准确测定混合物中各相衍射强度，从而求出多相物质中各相含量。
X 射线定量相分析的理论基础是物质参与衍射的体积或重量与其所产生的衍射强度成正比。
因而，可通过衍射强度的大小求出混合物中某相参与衍射的体积分数或重量分数。
当不存在消光及微吸收时，均匀、无织构、无限厚、晶粒足够小的单相多晶物质所产生的积分强度 (并考虑原子热振动及吸收的影响) 为式中I 0为入射光束强度，e ，m 分别为电子电量、质量、c 为光速。
λ为X 射线波长，V 0晶胞体积，V 为试样被X 光照射体积，F 为结构因子，P 为多重性因子，ϕ (θ)角因子， e -2M 为温度因子，A (θ)为吸收因子。
根据衍射强度与该物质参与衍射的体积或重量的增加而增加关系(非线性)。
表示为n 相混合物中，j 相某衍射线的强度与参与衍射的该相的体积V j 或重量分数W j 的关系式：()()2322202232M ce V I I P F A e R mc V λφθθπ-⎛⎫= ⎪⎝⎭mj nj j j j j j W V CK I μρ∑==1/mj nj j j j j j W W CK I μρ∑==1/为定量分析普适公式(Alexander 定量分析公式)，其中常数213213424⋅=λπc m e I r C o强度因子Mhkl hklj e coa k P F K 222202sin 2cos 11-⋅⋅+=θθθν结构因子)(212i i i lz hy hx i ni i hkle f F ++-=∑=π（i 为晶胞中原子）● 外标法要纯标样，它不加到待测样中，该法实用于大批量试样中某相定量测量。
水泥熟料的X射线定量物相分析研究
水泥熟料的X射线定量物相分析研究水泥熟料是一种常见的建筑材料，由几种不同的矿物相组成，这些矿物相包括硅酸三钙（C3S）、硅酸二钙（C2S）、铝酸三钙（C3A）和铁铝酸四钙（C4AF）。
这些矿物相的比例和含量对水泥的性能有着重要影响。
因此，对水泥熟料进行X射线定量物相分析研究具有重要的实际意义。
X射线定量物相分析是一种常用的材料分析方法，通过测量X射线衍射图谱中各衍射峰的强度，可以确定材料中各种物相的含量。
在水泥熟料的分析中，常用的方法有Rietveld方法和Powder X射线衍射仪方法。
Rietveld方法是基于最小二乘法的一种迭代算法，通过拟合实验衍射数据与理论衍射图谱，可以确定材料中各种物相的含量。
该方法具有较高的精度和可靠性，但需要较长时间的计算。
Powder X射线衍射仪方法是一种快速、简便的定量分析方法，通过测量衍射峰的强度，可以计算出各种物相的含量。
该方法适用于批量样品的分析，但精度和可靠性稍逊于Rietveld方法。
在进行X射线定量物相分析时，需要注意以下几点：1.样品制备：为了得到准确的衍射图谱，需要对样品进行研磨和筛选，确保样品的粒度和均匀性符合要求。
同时，需要对样品进行适当的干燥处理，以避免水分对衍射图谱的影响。
2.实验条件：实验条件的选择对衍射图谱的影响较大，包括X射线波长、扫描范围、扫描速度等。
这些参数需要根据实验要求和样品特点进行选择。
3.数据处理：数据处理是X射线定量物相分析的关键环节，需要根据实验数据和理论模型进行计算和分析。
在实际应用中，可以采用专业的数据处理软件进行数据处理和分析。
总之，X射线定量物相分析是研究水泥熟料的重要手段之一，可以有效地确定各种矿物相的含量和比例，为优化水泥熟料的制备工艺和提高水泥的性能提供重要的参考依据。
在未来的研究中，可以进一步探索X射线定量物相分析在其他建筑材料和复杂材料中的应用，为材料科学和工程领域的发展做出更大的贡献。
xrd定量分析ppt
• 计算结果如下：
XRD应用实例2（k值法）
Thank you！
用K值法进行定量相分析时 第一步是求出K值 第二步是求出混合试样中i相含量 Wi 第三步是从 Wi值算出原待测样中i相重量百分数 Wi 。
Wi Wi 1 - WS
XRD应用实例1（k值法）
• 根据k值法法可以得到某物相的含量： Ii MS 1 Xi K IS MZ
• MS---刚玉的质量 • MZ--- 原物总质量
外标法
• 外标法是用对比试样中待测的第j相的某条衍射线 和纯j相（外标物质）的同一条衍射线的强度来获 得第j相含量的方法。
• 标准物质不加到待测试样中，且通常以某纯待测 物相为标样，制成一系列外标试样，测绘出工作 曲线，进行定量相分析的方法叫外标法。
• 外标法优点是待测样中不混入标准物质。 缺点是强度不同时测量，会影响测量准确度。
K值法
• K值法也是内标法的一种，只是对内标法做 了修改，使常数C与标准物质的掺入量无关， 并称之为基体冲洗法，也就是k值法。 • k值法的优点： • 1.K值与内标物质加入量的多少无关； • 2.不用绘制定标曲线，分析手续简化。
• 研究方法》第一次汇报
第八组 研究方法：XRD
XRD定量分析
XRD定量相分析
• X射线物相定量分析是根据混合相试样中各 相物质的衍射的强度来确定各相物质的相 对含量。
• 从衍射线的强度理论可知，多相混合物中 某一相的衍射强度，随该相的相对含量的 增加而增加。因而，可通过衍射强度的大 小求出混合物中某相参与衍射的体积分数 或重量分数。
衍射仪法的衍射强度：
I0 表示入射线强度，各参数都是单相物质的衍射参量。 对多相混合物，μl应为混合物的吸收系数μm 其余均与含量无关（记为K，未知常数）。则：
X-射线粉末衍射法物相分析
2a、2b、2c、2d为对应上述各线条的相对强度(一般以最强线的强度作为100)。
第3栏为所用的实验条件。其中Rad为辐射种类。(CuK(，Mo K(等)。3A为辐射波长，单位用埃；Filer为滤波片名称。
第4栏为物质的晶体学数据。其中Sys为晶系；S.G.为 “三维空间群符号”a0, b0, c0为晶胞在三个轴上的长度；A＝a0/b0，C＝c0/b0为轴比；(、?、?为晶胞轴间夹角；z为单位晶胞中化学式单位的数目。
第5栏为物质的光学及其它物理性质数据。
第6栏列出试样的来源、制备方法及化学分析实验数据。
第7栏为物质的化学式及英文名称。
第8栏为物质的矿物学名称或普遍名称。本栏中若有五角星号表明卡片数据高度可靠；若有“o”号则表明其可靠程度较低；无标号者表示一般。
第9栏为晶面间距、相对强度及衍射指标。在这一拦中可能用到下列符号：b表示宽、模糊或漫散线；d表示双线；n表示并非所有资料上都有的线；nc表示并非该晶胞的线；np表示对给出的单胞所不能标定的线；ni表示不为给出的空间群所允许的指数；?表示由于?线的出现或重叠而使强度不确定。
X－射线粉末衍射法物相分析
一、X-射线粉末衍射法物相分析原理
X-射线衍射法物相分析，可分为定性分析和定量分析，本文主要介绍定性分析方法。所谓X射线物相定性分析就是根据x射线对不同种晶体衍射而获得的衍射角、衍射强度数据，对晶体物相进行鉴定的方法。
晶体是由质点(原子、离子、分子)在空间周期地排列而构成的固体物质。在粉末晶体或多晶样品中含有千千万万个小晶粒，它们杂乱无章、取向机遇地聚集在一起。当一束单色x射线照射到某一个小晶粒上，由于晶体具有周期性的结构，当点阵面距d与X射线入射角(之间应符合布拉格(Bragg)方程: 2 d(hkl)Sin(＝( 时，就会产生衍射现象。
XRD定量分析..
若被测试样含Ａ、Ｂ、Ｃ等n个相，欲测A相，可掺内标物质 S，此时Ａ相的体积分数分别为ＣA 和ＣA’ ，而Ｃｓ为标准 物质在复合试样中的体积分数，则在复合试样中： ＩＡ＝Ｋ２ＣA’ ／μ，
＝ K4xA ’ ＝ KSxA
ＩＳ ＝Ｋ３ＣＳ ／μ
因 xA’ = xA(1- xS)
IA / IS ＝Ｋ２ＣA’ ／Ｋ３ＣＳ ＝Ｋ２xA’ ρs ／Ｋ３xＳρA 此时A相含量 xA与IA / IS 线性相关。
KS的处理：
I A / I S K S xA
做出A相与标准物质复合试样的定标曲线，即，事先测量出一
套由已知A相浓度的原始试样和恒定浓度的表征物质（即xＳ不
变）组成的复合试样，做出定标曲线,测定其IA / IS ，则KS就可 以确定。
3、K值法
原理：由内标法可得 Ii/IS=(Cixi/ρ i)/(CSxS/ρ S), 令 Ki = (Ci/ρ i)/(CS/ρ S)， 则有 Ii/IS= Kixi/xS Ki的处理：纯待测物与参比物1：1混合。(以Al2O3为参比物质) 在待测样品中加入一定质量分数xS的参比物S，则任意相i和参比 物S而言有： xi = xS (Ii/IS)/Ki， 则i相在原始样品中的质量分数 Xi = xi/(1- xi)
外标法的特点
不必在试样中加入无关的相，可以定量计算 混合物中单相的含量。 需要配制不同α含量的样品做定标曲线，过程 较为复杂。
2、内标法
在被测粉末样品中加入一种恒定的标准物质制成复合试样。 通过测复合试样中待测相的某一衍射线强度与内标物质某一 衍射线强度之比，测定待测相含量。 标样：常用Al2O3, SiO2, NiO
β
，线吸收系数为μ
α
该公式表示了待测物相的在试样中的质量分数与衍射峰强度 之间的关系。
X射线K值法定量相分析

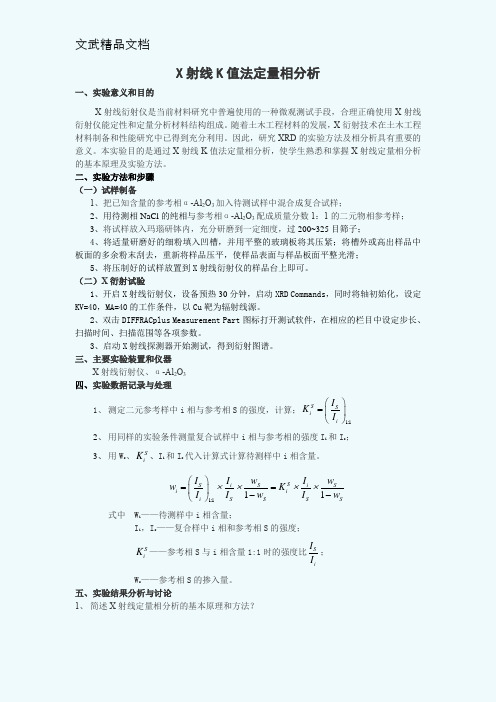

X 射线K 值法定量相分析一、实验意义和目的X 射线衍射仪是当前材料研究中普遍使用的一种微观测试手段，合理正确使用X 射线衍射仪能定性和定量分析材料结构组成。
