通用聚醚多元醇介绍
聚酯多元醇和聚醚多元醇
聚酯多元醇和聚醚多元醇是两种常见的聚合物材料，它们在化学结构、性质和应用方面存在一些差异。
本文将从以下几个方面对聚酯多元醇和聚醚多元醇进行详细介绍。
一、聚酯多元醇聚酯多元醇是由酸酐和多元醇经酯交换反应得到的聚合物。
其化学结构中含有酯键，因此其命名中包含“酯”字。
聚酯多元醇的分子量可以根据所选用的酸酐和多元醇种类进行调节，从而获得不同分子量的产品。
1. 特点：聚酯多元醇具有良好的可溶性、成膜性和柔韧性。
其分子链中的酯键能够提供较好的强度和耐久性，使其在高温和高湿环境下保持稳定性。
此外，聚酯多元醇还具有较好的耐化学性能，对酸、碱和溶剂的腐蚀能力较低。
2. 应用：聚酯多元醇广泛应用于涂料、胶粘剂、弹性体等领域。
在涂料中，聚酯多元醇可以作为主要成膜物质，提供良好的附着力和耐久性。
在胶粘剂中，聚酯多元醇可以增加黏合强度和黏合速度。
在弹性体中，聚酯多元醇可以提供良好的拉伸和弯曲弹性，使得产品具有较好的柔韧性。
二、聚醚多元醇聚醚多元醇是由环氧化合物和多元醇经缩合反应得到的聚合物。
其化学结构中含有醚键，因此其命名中包含“醚”字。
聚醚多元醇的分子量可以通过所选用的环氧化合物和多元醇种类进行调节，以获得不同分子量的产品。
1. 特点：聚醚多元醇具有优异的柔软性、弹性和耐寒性。
其分子链中的醚键能够提供较好的柔韧性和弹性，使其在低温下仍能保持良好的性能。
此外，聚醚多元醇还具有较低的粘度和较高的流动性，便于加工和制备。
2. 应用：聚醚多元醇广泛应用于聚氨酯材料的制备中。
聚醚多元醇可以与异氰酸酯发生反应，形成聚氨酯弹性体。
聚氨酯弹性体具有优异的耐磨性、耐撕裂性和耐油性，广泛用于制作橡胶制品、密封材料、弹性体制品等。
三、比较与应用选择1. 性质比较：聚酯多元醇与聚醚多元醇在柔韧性、强度和耐久性方面相对较好，适用于高温和高湿环境；聚醚多元醇在柔软性、弹性和耐寒性方面相对较好，适用于低温环境。
2. 应用选择：根据不同的需求，可以选择聚酯多元醇或聚醚多元醇来制备涂料、胶粘剂、弹性体和聚氨酯材料等产品。
聚醚多元醇的简单概述
聚醚多元醇的简单概述聚醚多元醇(简称聚醚)是由起始剂(含活性氢基团的化合物如乙二醇、丙三醇、季戊四醇、乙二胺等)与环氧乙烷(EO)、环氧丙烷(PO)等在催化剂存在下经加聚反应制得。
一般常温下为液体，凝固点较低，低温流动性很好。
低毒或无毒，部分品种可用于医用或食品行业。
可燃，但非易燃易爆品。
是聚氨酯工业的基础原料之一。
按照用途来区分，一般分为：1、软泡聚醚，一般为聚氧化丙烯二醇或三醇，以丙二醇或二乙二醇为起始剂，环氧丙烷开环聚合而成，用量最大的有：聚醚210，分子量1000，2官能度，丙二醇起始剂，聚醚220，分子量2000，2官能度，丙二醇起始剂聚醚330，分子量3000，3官能度，甘油起始剂以上三种聚醚在聚氨酯软泡行业用量很大，也可以用于聚氨酯胶黏剂和弹性体的生产中。
2、硬泡聚醚，一般为聚氧化丙烯四醇或者六醇，以季戊四醇、乙二胺、蔗糖、山梨醇等为起始剂，官能度较高，反应活性比软泡聚醚高很多，用量较大的品种有：聚醚403，分子量300，乙二胺起始剂，4官能度，聚醚4110，蔗糖起始剂，聚醚635，山梨醇起始剂，聚氨酯硬泡大量使用于家电保温、建筑外墙保温、大型冷库建设等，用量很大，但上海静安大火让大家对聚氨酯硬泡阻燃性的要求大大提高。
这类聚醚生产相对简单，国内市场鱼龙混杂，市场价格比软泡聚醚稍低。
软泡和硬泡聚醚的国内生产厂家相对集中，因其主要材料环氧丙烷和环氧乙烷的主要来自山东和进口货源。
主要生产商：上海高桥石化、南京钟山石化、山东东大、山东德信联邦、天津三石化、抚顺佳化、中海壳牌、南京锦湖等。
3、特种聚醚3.1 接枝聚醚，聚合物多元醇，POP乳白色或者乳黄色，一般用来生产密度低而承载性高的泡沫，回弹性好。
目前在高铁无砟轨道树脂上使用较多。
近几年在国内发展起来，具体运用还有待继续拓展，未来预计会替代部分硬泡聚醚，对硬泡制品的力学和结构性能有一定提升。
这类聚醚价格比软泡聚醚高1000元/吨左右。
国内生产厂家主要为上海高桥石化、山东东大、德信联邦等。
聚醚多元醇的用途
聚醚多元醇的用途
聚醚多元醇（Polyether Polyol）是一种重要的多元醇类化合物，常用于聚氨酯的制备。
聚醚多元醇具有以下主要用途：
1. 聚氨酯弹性体：聚醚多元醇是制备聚氨酯弹性体的主要原料，可以与聚异氰酸酯（如MDI）反应形成聚氨酯弹性体，用于
制造家具、汽车座椅、垫子、鞋底等弹性材料。
2. 聚氨酯喷涂涂料：聚醚多元醇可与异氰酸酯组成两组分聚氨酯喷涂涂料，用于涂装汽车、建筑物外墙、屋顶、管道等，提供保护和装饰效果。
3. 聚醚多元醇增韧剂：聚醚多元醇可用作热塑性或热固性树脂的增韧剂，提高材料的韧性和强度。
4. 聚醚多元醇阻燃剂：聚醚多元醇可以与阻燃剂复配，用于制备防火材料，如阻燃聚氨酯泡沫。
5. 聚醚多元醇润滑剂：聚醚多元醇具有良好的润滑性能，可用作润滑剂，例如在制备润滑脂时可以添加聚醚多元醇改善润滑效果。
总之，聚醚多元醇具有广泛的应用领域，主要用于聚氨酯制备、喷涂涂料、增韧剂、阻燃剂和润滑剂等。
聚醚多元醇PPGPOP技术介绍

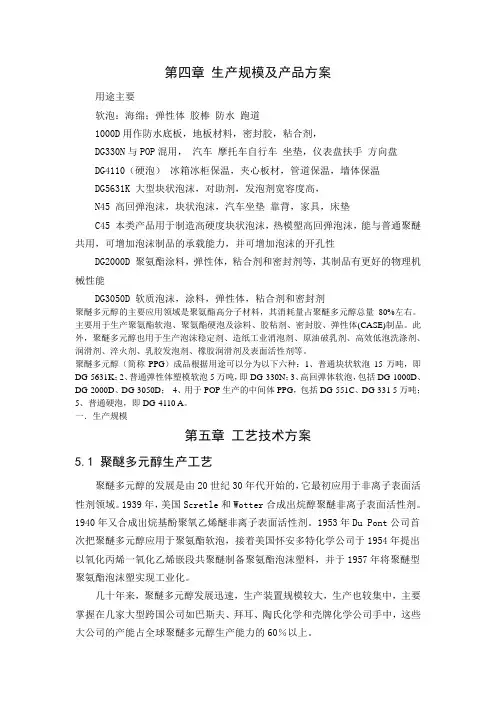

第四章生产规模及产品方案用途主要软泡：海绵；弹性体胶棒防水跑道1000D用作防水底板，地板材料，密封胶，粘合剂，DG330N与POP混用，汽车摩托车自行车坐垫，仪表盘扶手方向盘DG4110（硬泡）冰箱冰柜保温，夹心板材，管道保温，墙体保温DG5631K 大型块状泡沫，对助剂，发泡剂宽容度高，N45 高回弹泡沫，块状泡沫，汽车坐垫靠背，家具，床垫C45 本类产品用于制造高硬度块状泡沫，热模塑高回弹泡沫，能与普通聚醚共用，可增加泡沫制品的承载能力，并可增加泡沫的开孔性DG2000D 聚氨酯涂料，弹性体，粘合剂和密封剂等，其制品有更好的物理机械性能DG3050D 软质泡沫，涂料，弹性体，粘合剂和密封剂聚醚多元醇的主要应用领域是聚氨酯高分子材料，其消耗量占聚醚多元醇总量80%左右。
主要用于生产聚氨酯软泡、聚氨酯硬泡及涂料、胶粘剂、密封胶、弹性体(CASE)制品。
此外，聚醚多元醇也用于生产泡沫稳定剂、造纸工业消泡剂、原油破乳剂、高效低泡洗涤剂、润滑剂、淬火剂、乳胶发泡剂、橡胶润滑剂及表面活性剂等。
聚醚多元醇（简称PPG）成品根据用途可以分为以下六种：1、普通块状软泡15万吨，即DG-5631K；2、普通弹性体塑模软泡5万吨，即DG-330N；3、高回弹体软泡，包括DG-1000D、DG-2000D、DG-3050D；4、用于POP生产的中间体PPG，包括DG-551C、DG-331 5万吨；5、普通硬泡，即DG-4110 A。
一．生产规模第五章工艺技术方案5.1 聚醚多元醇生产工艺聚醚多元醇的发展是由20世纪30年代开始的，它最初应用于非离子表面活性剂领域。
1939年，美国Scretle和Wotter合成出烷醇聚醚非离子表面活性剂。
1940年又合成出烷基酚聚氧乙烯醚非离子表面活性剂。
1953年Du Pont公司首次把聚醚多元醇应用于聚氨酯软泡，接着美国怀安多特化学公司于1954年提出以氧化丙烯一氧化乙烯嵌段共聚醚制备聚氨酯泡沫塑料，并于1957年将聚醚型聚氨酯泡沫塑实现工业化。
聚醚多元醇种类
聚醚多元醇种类聚醚多元醇是一类重要的高分子化合物，由于其独特的结构和性质，在许多领域都有广泛的应用。
聚醚多元醇是一种以醚键为主要结构单元的聚合物，具有优异的热稳定性、耐候性和化学稳定性，因此在材料科学、化工、医药等领域都有着重要的地位。
聚醚多元醇的种类繁多，常见的有聚丙二醇（PPG）、聚四氢呋喃醇（PTMEG）、聚酯醚多元醇（PEP）等。
这些聚醚多元醇在不同的应用领域有着各自的特点和优势。
聚丙二醇（PPG）是一种以丙二醇为单体的聚合物，具有低毒性、低粘度和良好的溶解性。
它在涂料、胶粘剂、塑料、纺织品等领域有广泛的应用。
聚丙二醇可以作为涂料中的增塑剂，可以提高涂料的柔软性和耐久性；在胶粘剂中可以提高黏附力和耐热性；在塑料中可以增加强度和耐候性；在纺织品中可以提高染色性能和手感。
聚四氢呋喃醇（PTMEG）是一种以四氢呋喃为单体的聚合物，具有优异的弹性和耐磨性。
它在弹性体、涂料、纺织品等领域有广泛的应用。
聚四氢呋喃醇可以作为弹性体中的主要成分，可以提供材料的柔软性和弹性；在涂料中可以提高涂层的耐磨性和耐候性；在纺织品中可以提高织物的弹性和舒适性。
聚酯醚多元醇（PEP）是一种以酯键和醚键为主要结构单元的聚合物，具有优异的耐候性和耐化学腐蚀性。
它在涂料、胶粘剂、塑料等领域有广泛的应用。
聚酯醚多元醇可以作为涂料中的增塑剂，可以提高涂料的柔软性和耐久性；在胶粘剂中可以提高黏附力和耐化学腐蚀性；在塑料中可以增加强度和耐候性。
除了以上几种常见的聚醚多元醇外，还有许多其他种类的聚醚多元醇，如聚氧化苯乙烯醇（POPE）、聚氧化丙烯醇（POPA）等。
这些聚醚多元醇在不同的应用领域具有各自独特的特点和优势。
总之，聚醚多元醇是一类重要的高分子化合物，不同种类的聚醚多元醇在不同的应用领域具有各自独特的特点和优势。
随着科学技术的不断发展和进步，对聚醚多元醇的研究和应用将会越来越深入，为各个领域带来更多的创新和发展机遇。
聚醚多元醇主要用途
聚醚多元醇主要用途
1 聚醚多元醇簡介
聚醚多元醇是一種多官能基的有機化合物，由連續的氧官能基所構成的聚醚結構，又稱為多官能基聚氧化合物或多官能基聚醚。
其主要成分是由少量二元醇（如乙二醇、甲基乙二醇）和多種官能基（如醚、羧酸、烷基等），經過多步聚合反應而成的具有較高分子量的聚合物。
2 聚醚多元醇的主要用途
1.清潔劑：聚醚多元醇具有較好的清洗和表面活性。
因此，它們可用作家用洗潔劑及個人清潔用品，如洗衣乳劑、碗碟洗潔劑、牙刷乳劑、洗髮水和肥皂等。
2. 化妝品添加劑：聚醚多元醇可以改善化妝品的親膚性、擴散性能、泡沫性能。
它們可作為洗面奶，乳液，沐浴露，肥皂，各種護膚品，滋潤劑，化妝水和安瓶保護劑等化妝品的添加劑。
3. 醫療用品：聚醚多元醇的發泡性和親油性，使其可用于生產醫療用品，如毛刷牙膏、牙縫用粘液、衛生巾材料滋潤劑、護膚乳劑等其他產品。
4.食品添加劑：聚醚多元醇具有良好的安全性，可作為食品添加劑，能改善食品的接觸性、稠度、分散性等性能，常用于餡餅製品，糖果，乳品制品，麵包焙品等製造。
3 結論
聚醚多元醇是一種功能性有機聚合物，具有分散性強，穩定性好，親油性、親水性和總体安全性，但價格似乎較高，需要特殊處理，以
及精確控制和運輸的環境參數。
它可被廣泛應用于各種產品，如清潔劑、化妝品添加劑、醫療用品和食品添加劑等，與世界范圍內的工業
發展相結合，對維持社會秩序，促進人類福祉有很大的促進作用。
聚醚多元醇的种类
聚醚多元醇的种类1. 聚醚多元醇的概述聚醚多元醇是一类重要的高分子材料，广泛应用于聚氨酯、聚酯等聚合物的制备中。
它们由聚醚基团和多个羟基官能团组成，具有良好的可塑性和可调性，能够满足不同领域的特殊要求。
聚醚多元醇的种类繁多，每种都具有不同的特性和应用领域。
2. 聚醚多元醇的常见种类2.1 聚醚多元醇-聚醚醇类聚醚醇是聚醚多元醇的一种常见类型，它是由环氧乙烷或环氧丙烷与聚醚醇反应制得的。
聚醚醇具有较低的黏度、较高的活性氢含量和较好的分散性能，广泛应用于聚氨酯弹性体、涂料、胶粘剂等领域。
2.2 聚醚多元醇-聚醚醚醇类聚醚醚醇是一类由环氧乙烷或环氧丙烷与聚醚醚醇反应制得的聚醚多元醇。
聚醚醚醇相对于聚醚醇来说，具有更高的分子量、更好的热稳定性和更低的水溶性。
它广泛应用于高性能弹性体、涂料、胶粘剂等领域。
2.3 聚醚多元醇-聚丙二醇类聚丙二醇是一种常用的聚醚多元醇，它是由丙二醇与聚氧化丙烯反应制得的。
聚丙二醇具有较低的黏度、较高的活性氢含量和较好的可溶性。
它广泛应用于聚氨酯弹性体、涂料、胶粘剂等领域。
2.4 聚醚多元醇-聚醚酯类聚醚酯是一类由聚醚多元醇与多羧酸酯反应制得的聚醚多元醇。
聚醚酯具有较高的分子量、较好的热稳定性和较低的水溶性。
它广泛应用于聚氨酯弹性体、涂料、胶粘剂等领域。
3. 聚醚多元醇的应用领域聚醚多元醇具有良好的可塑性和可调性，广泛应用于以下领域：3.1 聚氨酯材料聚醚多元醇是制备聚氨酯材料的重要原料。
聚氨酯材料具有良好的弹性、耐磨性和耐化学腐蚀性，广泛应用于汽车、建筑、家具等领域。
3.2 涂料和胶粘剂聚醚多元醇在涂料和胶粘剂中起到增塑剂的作用，能够提高涂料和胶粘剂的柔韧性和附着力。
它们广泛应用于家具、建筑、汽车等领域。
3.3 纺织品聚醚多元醇可以提高纺织品的柔软性、耐磨性和耐洗涤性。
它们广泛应用于服装、家纺等领域。
3.4 化妆品聚醚多元醇可以作为化妆品的乳化剂和稠化剂，能够改善化妆品的质地和稳定性。
聚醚多元醇
聚氨酯硬泡的原料用于硬质聚氨酯泡沫塑料制造的原料有聚醚多元醇(及聚酯多元醇)、多异氰酸酯等主要原料，以及发泡剂、催化剂、泡沫稳定剂、抗氧剂等助剂。
在合成聚氨酯泡沫塑料所采用的配方中有关原料的作用如下：原料名称主要作用聚醚、聚酯或其它多元醇主反应原料多异氰酸酯（如粗MDI 等）主反应原料水链增长剂，化学发泡剂(产生CO2)物理发泡剂(如HCFC-141b、戊烷等) 气化后作为气泡的来源，并可移去反应热交联剂提高泡沫的机械性能催化剂催化发泡及凝胶反应泡沫稳定剂使泡沫稳定，并控制泡孔的大小和结构抗氧剂提高抗热、氧老化，湿老化性能阻燃剂使泡沫塑料具有阻燃性颜料提供各种色泽各种泡沫生产工艺的开发，以及近十年来CFC替代技术等，每一步技术发展，都依赖于聚醚多元醇、异氰酸酯体系及助剂新品种的开发。
多种CFC替代发泡技术，每一种发泡体系对原料及助剂的要求不同。
聚氨酯泡沫塑料作为聚氨酯制品一大门类，原料品种多，范围广，下面对泡沫体系用的多元醇、异氰酸酯及助剂品种，特别是新型原料等作一介绍。
4.1 多元醇聚醚多元醇是聚氨酯泡沫塑料业用量最大的多元醇原料，聚异氰脲酸酯硬泡也采用聚酯多元醇作为原料。
聚氨酯发展初期，所用的有机多元醇主要是以煤化学为基础的聚酯多元醇及农副产品蓖麻油为基础的多元醇化合物，石油化工的发展提供了大量的氧化烯烃，为聚醚多元醇的开发奠定了基础，聚醚多元醇价格比聚酯多元醇低得多，泡沫性能好，在聚氨酯泡沫用多元醇中占主导地位。
聚醚的原料来源丰富，常规硬泡用聚醚多元醇的价格低廉，聚醚型聚氨酯耐水解性能好。
聚酯多元醇的优点是泡沫体强度大、粘接性好，延长率高，耐油性好，缺点是耐水解性能不及聚醚型泡沫。
4.1.1 聚醚多元醇4.1.1.1 聚醚多元醇的起始剂及聚醚种类通用聚醚多元醇的工业化生产一般以负离子催化开环聚合为主。
通常以氢氧化钾(或氢氧化钠)或二甲胺为催化剂，以甘油或蔗糖等小分子多元醇或其它含活泼氢化合物如胺、醇胺为起始剂，以氧化丙烯(环氧丙烷，简称PO)或者氧化丙烯和氧化乙烯(环氧乙烷，简称EO)的混合物为单体，在一定的温度及压力下进行开环聚合，得到粗聚醚，再经过中和、精制等步骤，得到聚醚成品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用于聚氨酯泡沫塑料的通用聚醚多元醇，其性能、用途各不相同，分述如下：
1．聚醚二醇
凡含二个活泼氢的化合物，如乙二醇、丙二醇、一缩二乙二醇、二缩乙二醇、水等均可
作为聚氧化丙烯二醇的聚合起始剂。
多以1,2-丙二醇为起始剂。
随丙二醇对氧化丙烯摩尔比
的增大，所合成的聚醚相对分子质量降低，羟值增大。
聚醚二醇主要应用于制备聚氨酯软泡、弹性体、胶粘剂、纤维、合成革等。
由于二羟基
聚醚与二异氰酸酯反应生成线型直链聚氨酯，所以起到增加泡沫柔软程度、延长拉伸性能的作用。
聚醚的相对分子质量越大，制品的柔软度、伸长率也越高。
2．聚醚三醇
聚醚三醇一般以甘油(丙三醇)、三羟甲基丙烷等为起始剂而生产，是聚氨酯软泡、半硬
泡和硬泡的基础原料，聚氨酯软泡和硬泡对聚醚的相对分子质量或羟值要求不同。
软泡要求聚醚的相对分子质量为3000 左右，即羟值约56mgKOH/g；硬泡要求聚醚相对分子质量在300～400 范围内，羟值约450～550 mgKOH/g。
— 49—
不同性能与用途的聚氨酯泡沫塑料对聚醚多元醇有不同的要求。
用于软泡的聚醚多元醇
一般是长链、低官能度聚醚。
软泡配方中聚醚多元醇官能度一般为2～3，平均相对分子质量在2000～6500之间。
在软泡中用得最多的是聚醚三醇，一般以甘油(丙三醇)为起始剂，由1,
2-环氧丙烷开环聚合或与环氧乙烷共聚而得到，相对分子质量一般在3000～7000。
聚醚二醇
主要作为辅助聚醚，与聚醚三醇在软泡配方中混合使用。
用于硬泡配方的一般是高官能度、高羟值聚醚多元醇，如此才能产生足够的交联度和刚
硬性。
硬泡聚醚多元醇的羟值一般为350～650 mgKOH/g，平均官能度通常在3以上。
一般
的硬泡配方多以2种聚醚混合使用，平均羟值在400 mgKOH/g左右。
以甘油为起始剂的聚醚
多元醇，相对来说官能度较低，形成交联网络的速度比高官能度聚醚多元醇慢，使得硬泡发泡物料具有较好的流动性。
3．聚醚四醇
由于所采用起始剂种类的不同，聚氧化丙烯四醇(四羟基聚醚)通常有乙二胺基聚醚多元
醇和季戊四醇基聚醚多元醇两类。
以乙二胺为起始剂，氧化丙烯开环聚合所制得的四羟基聚醚俗称“ 胺醚” 。
这种含氮聚醚多元醇具有一定的叔胺碱性和多羟基性，因此能加快与异氰
酸酯的反应速度，多应用于硬泡现场喷涂配方中，作为具有催化作用的多元醇原料。
由于季戊四醇是结晶体，与氧化丙烯互溶性差，所以聚合初期的反应诱导期较甘油作起
始剂的长。
季戊四醇基聚醚多元醇主要应用于一般硬泡配方中，由于季戊四醇聚醚比三羟基聚醚官能度大，所以相应制得的硬泡耐热性与尺寸稳定性较好。
4．五羟基聚醚
五羟基聚氧化丙烯醚也有二种，一种是以二亚乙基三胺(二乙烯三胺)为起始剂，与氧化
丙烯聚合生成五羟基含氮聚醚，具有自催化作用；另一种是以含五个羟基的木糖醇为起始剂，经催化与氧化丙烯聚合，生成五羟基聚醚。
这二种聚醚均适用于硬质聚氨酯泡沫塑料。
由于五羟基聚醚的粘度大，实际生产中，一般把五官能度起始剂与低官能度起始剂混合，制备官能度在3～ 5 之间的聚醚多元醇。
二乙烯三胺基聚醚多元醇结构中具有叔胺，所以可用于硬泡、半硬泡的具催化作用的交
联剂，与三羟基或四羟基等低官能度聚醚混合使用，可制得尺寸稳定、压缩强度较高的硬泡，
且特别适宜于现场喷涂发泡配方。
木糖醇一般是通过农副产品玉米芯等经水解、加氢，结晶提纯后所得，资源丰富，价廉。
聚醚五醇制得的硬泡具有比甘油、季戊四醇聚醚为基硬泡更高的耐温性和尺寸稳定性。
5．高官能度聚醚
以山梨醇、甘露醇等六羟基化合物为起始剂与氧化丙烯及在KOH 催化剂作用下，100～110℃加压聚合，可得六羟基聚醚。
这类聚醚因含有六个羟基，官能度高，所以制得的聚氨酯硬泡交联度大，制品的耐油性、耐热氧化性及尺寸稳定性均较好。
我国有丰富的山梨醇、甘露醇资源，尤其甘露醇是海藻制碘工业中的一种联产品。
六羟基聚醚由于官能度高，粘度一般超过100Pa· s，因此与其它发泡组分（异氰酸酯、发泡剂、催化剂等）互溶性差，给发泡施工造成很大困难。
为降低聚醚粘度，在工业制备上通常采用混合起始剂，如采用山梨醇-甘油混合起始剂，制得的聚醚实际官能度在3 与6 之间。
若完全由蔗糖为起始剂，进行氧化丙烯开环聚合，则得到官能度为8 的蔗糖聚醚，它是
一种高粘度浅棕色液体，制得的聚氨酯硬泡耐热性好、抗压强度大、尺寸稳定。
在制备八羟基蔗糖聚醚过程中，由于蔗糖是结晶体，与氧化丙烯不互溶，同时纯的蔗糖聚醚官能度高、粘度大，与其它发泡组分相溶性差，因此在实际聚合中也一般采用混合起始剂。
例如采用甘油与蔗糖混合作起始剂，或采用其它低官能度多羟基化合物与蔗糖混合作起始剂。
